1 Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten v

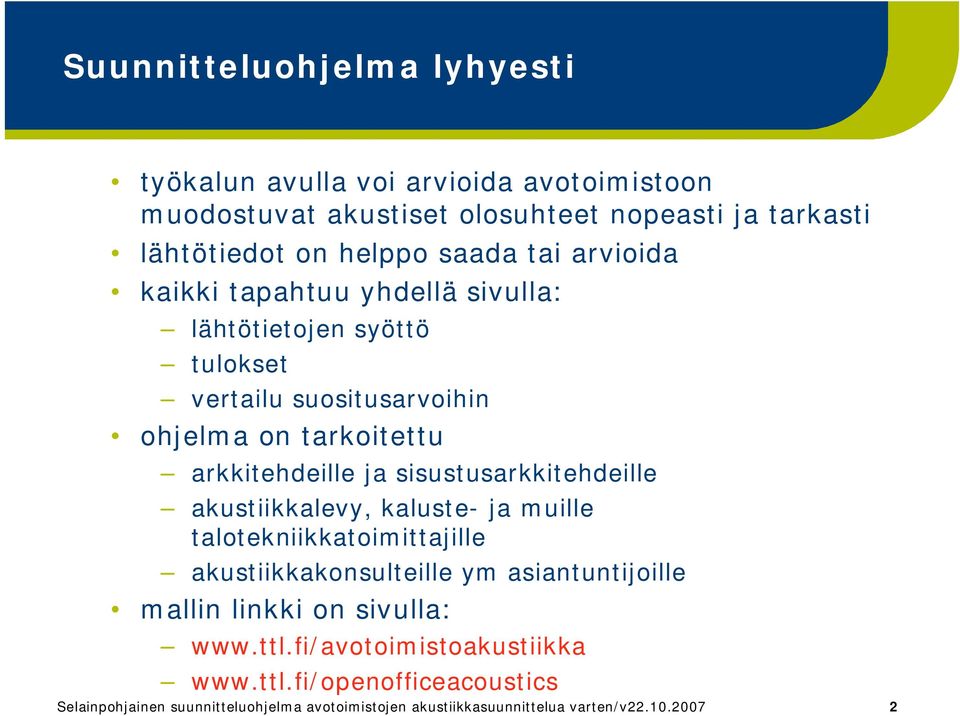

2 Suunnitteluohjelma lyhyesti työkalun avulla voi arvioida avotoimistoon muodostuvat akustiset olosuhteet nopeasti ja tarkasti lähtötiedot on helppo saada tai arvioida kaikki tapahtuu yhdellä sivulla: lähtötietojen syöttö tulokset vertailu suositusarvoihin ohjelma on tarkoitettu arkkitehdeille ja sisustusarkkitehdeille akustiikkalevy, kaluste ja muille talotekniikkatoimittajille akustiikkakonsulteille ym asiantuntijoille mallin linkki on sivulla: Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

3 Suositusarvot avotoimistoille Ajankohtaisimmat suositusarvot akustiselle suunnittelulle on esitetty standardissa SFS 5907:2004 "Rakennusten akustinen luokitus" Akustisen laatuluokan minimi on luokka C Luokka C sisältää mm. seuraavia suosituksia: jälkikaiunta ajan tulisi alittaa 0,45 sekuntia taajuuksilla Hz puheensiirtoindeksin STI tulisi olla vierekkäisten työpisteiden välillä mahdollisimman alhainen, mielellään alle 0,50 LVIS äänitason tulisi olla dba riittävän puheenpeiton takaamiseksi ja äänenlaadun tulisi olla miellyttävä Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

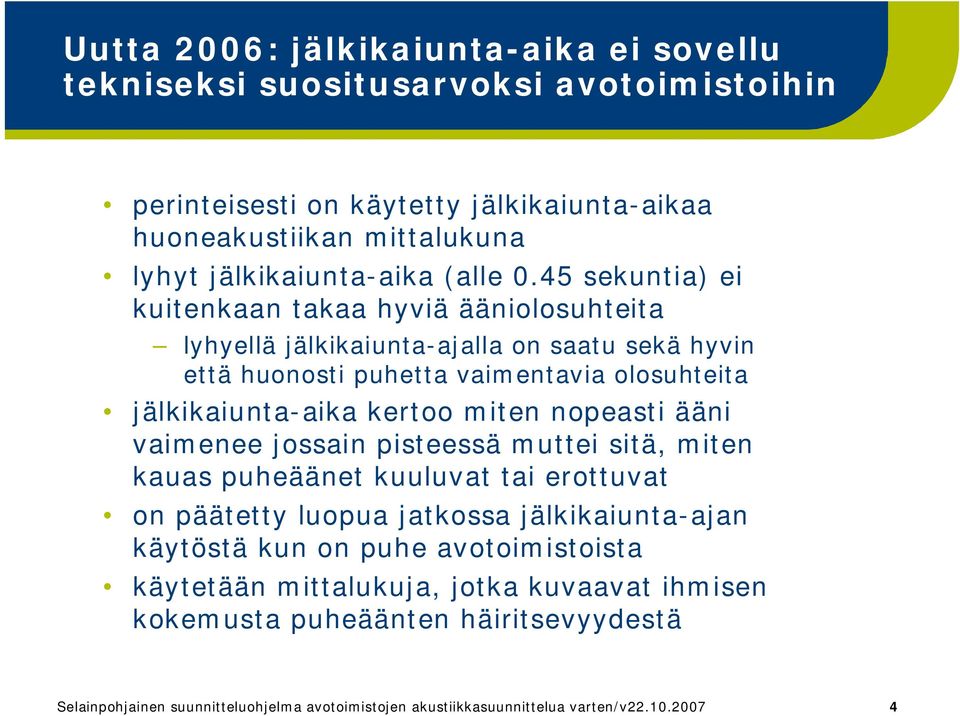

4 Uutta 2006: jälkikaiunta aika ei sovellu tekniseksi suositusarvoksi avotoimistoihin perinteisesti on käytetty jälkikaiunta aikaa huoneakustiikan mittalukuna lyhyt jälkikaiunta aika (alle 0.45 sekuntia) ei kuitenkaan takaa hyviä ääniolosuhteita lyhyellä jälkikaiunta ajalla on saatu sekä hyvin että huonosti puhetta vaimentavia olosuhteita jälkikaiunta aika kertoo miten nopeasti ääni vaimenee jossain pisteessä muttei sitä, miten kauas puheäänet kuuluvat tai erottuvat on päätetty luopua jatkossa jälkikaiunta ajan käytöstä kun on puhe avotoimistoista käytetään mittalukuja, jotka kuvaavat ihmisen kokemusta puheäänten häiritsevyydestä Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

5 Uudet akustiset mittaluvut avotoimistoissa ei toivotut puheäänet ovat häiritsevin melulähde toimistossa mitä nopeammin puhe vaimenee puhujasta etäännyttäessä, sitä paremmaksi tilan akustiikka koetaan mitä paremmin puheesta saa selvää, sitä suurempi on puheäänen aiheuttama häiriö ja tuottavuuden menetys puheäänten keskittymishaitan voi arvoida kun mitataan työpisteen puheen erotettavuus puheensiirtoindeksi (STI) puheen voimakkuus puheen äänitaso (dba) mitä alempi puheen äänitaso tai puheensiirtoindeksi STI, sitä paremmat ovat koetut ääniolosuhteet Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

6 Puheen erotettavuus ja häiritsevyyssäde r D Puheensiirtoindeksi STI (Speech Transmission Index) korreloi puheen erotettavuuden kanssa STI arvot välillä 0,00 ja 1,00 Mitä suurempi STI, sitä parempi puheen erotettavuus Puheen häiritsevyys alkaa merkitsevästi vähentyä etäisyydellä, jolla STI<0.50. Tämä etäisyys on häiritsevyyssäde r D (radius of distraction) Keskustelujen luottamuksellisuus alkaa merkitsevästi parantua etäisyydellä, jossa STI<0.20. Tämä etäisyys on yksityisyyssäde r p (radius of privacy) Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

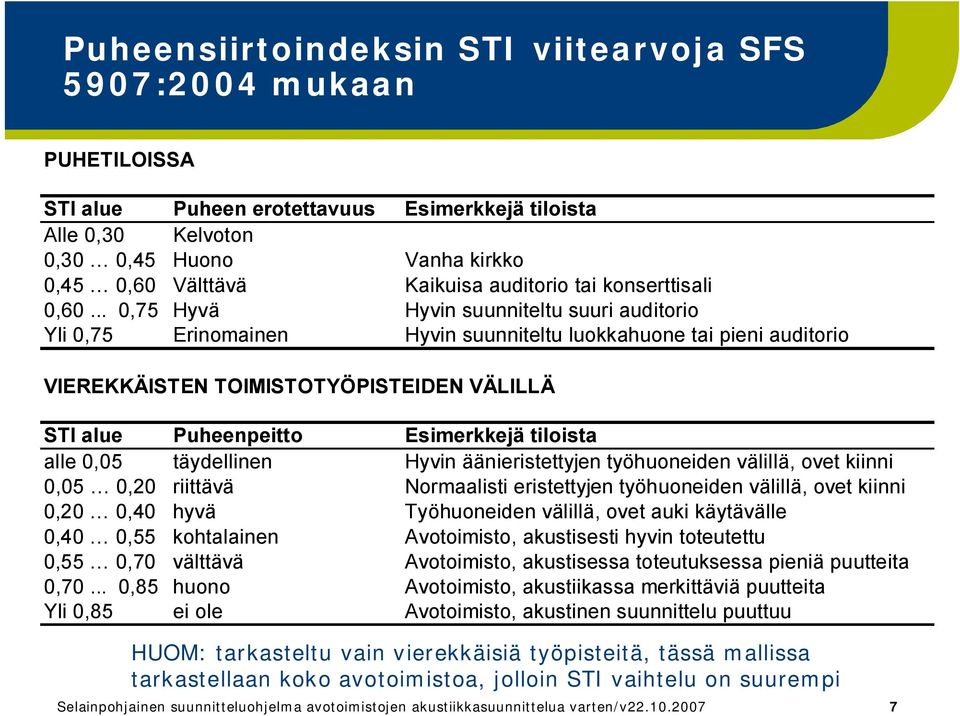

7 Puheensiirtoindeksin STI viitearvoja SFS 5907:2004 mukaan PUHETILOISSA STI alue Puheen erotettavuus Esimerkkejä tiloista Alle 0,30 Kelvoton 0,30 0,45 Huono Vanha kirkko 0,45 0,60 Välttävä Kaikuisa auditorio tai konserttisali 0, ,75 Hyvä Hyvin suunniteltu suuri auditorio Yli 0,75 Erinomainen Hyvin suunniteltu luokkahuone tai pieni auditorio VIEREKKÄISTEN TOIMISTOTYÖPISTEIDEN VÄLILLÄ STI alue Puheenpeitto Esimerkkejä tiloista alle 0,05 täydellinen Hyvin äänieristettyjen työhuoneiden välillä, ovet kiinni 0,05 0,20 riittävä Normaalisti eristettyjen työhuoneiden välillä, ovet kiinni 0,20 0,40 hyvä Työhuoneiden välillä, ovet auki käytävälle 0,40 0,55 kohtalainen Avotoimisto, akustisesti hyvin toteutettu 0,55 0,70 välttävä Avotoimisto, akustisessa toteutuksessa pieniä puutteita 0, ,85 huono Avotoimisto, akustiikassa merkittäviä puutteita Yli 0,85 ei ole Avotoimisto, akustinen suunnittelu puuttuu HUOM: tarkasteltu vain vierekkäisiä työpisteitä, tässä mallissa tarkastellaan koko avotoimistoa, jolloin STI vaihtelu on suurempi Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

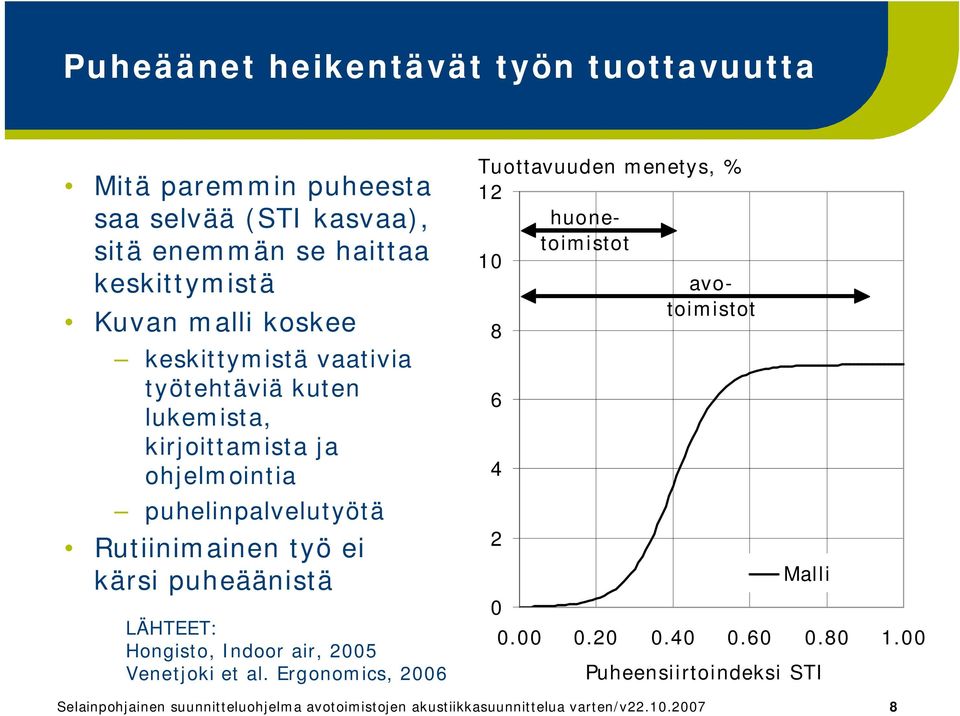

8 Puheäänet heikentävät työn tuottavuutta Mitä paremmin puheesta saa selvää (STI kasvaa), sitä enemmän se haittaa keskittymistä Kuvan malli koskee keskittymistä vaativia työtehtäviä kuten lukemista, kirjoittamista ja ohjelmointia puhelinpalvelutyötä Rutiinimainen työ ei kärsi puheäänistä LÄHTEET: Hongisto, Indoor air, 2005 Venetjoki et al. Ergonomics, 2006 Tuottavuuden menetys, % 12 huonetoimistot 10 avotoimistot Malli Puheensiirtoindeksi STI Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

9 Puheen äänitaso ja leviämisvaimennusaste DL 2 Normaali puheäänen voimakkuus: 59 dba oltaessa 1 metrin päässä puhujasta, hiljaa puhuttaessa dba Puheääni ei haittaa keskittymistä, jos se saadaan hukkumaan taustaäänien alle Tutkimusten mukaan ääni vaimenee avotoimistossa aina yhtä monta desibeliä, kun etäisyys kaksinkertaistuu Leviämisvaimennusaste DL 2 kertoo, montako desibeliä puheen A painotettu äänitaso vaimenee, kun etäisyys puhujaan kaksinkertaistuu Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

10 Puheäänen vaimentuminen etäännyttäessä puhujasta erilaisissa olosuhteissa (C) Työterveyslaitos Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

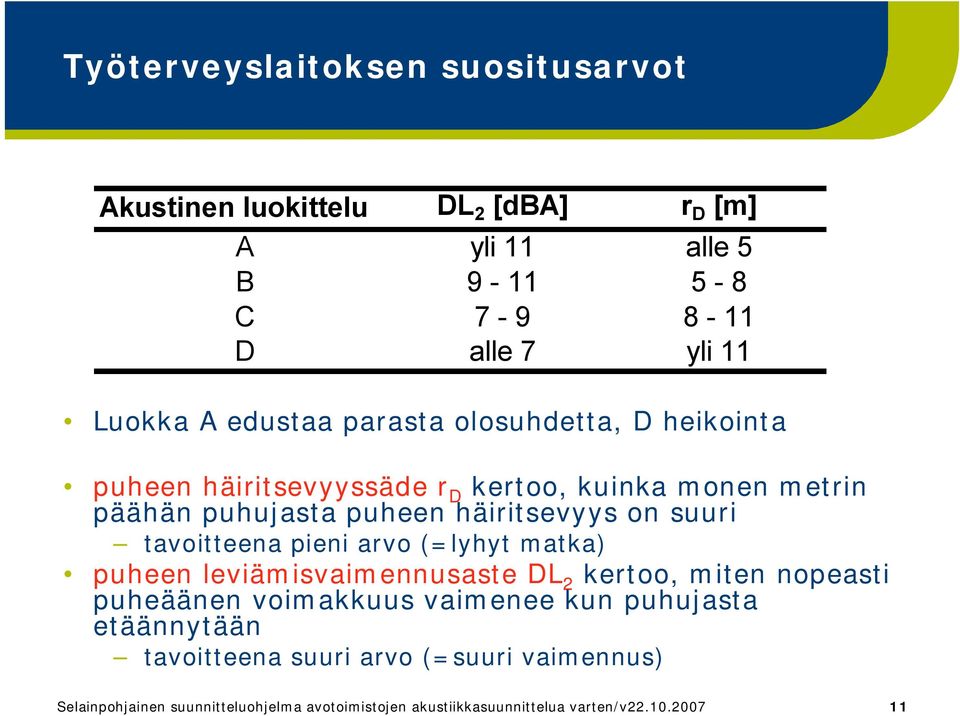

11 Työterveyslaitoksen suositusarvot Akustinen luokittelu DL 2 [dba] r D [m] A yli 11 alle 5 B C D alle 7 yli 11 Luokka A edustaa parasta olosuhdetta, D heikointa puheen häiritsevyyssäde r D kertoo, kuinka monen metrin päähän puhujasta puheen häiritsevyys on suuri tavoitteena pieni arvo (=lyhyt matka) puheen leviämisvaimennusaste DL 2 kertoo, miten nopeasti puheäänen voimakkuus vaimenee kun puhujasta etäännytään tavoitteena suuri arvo (=suuri vaimennus) Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

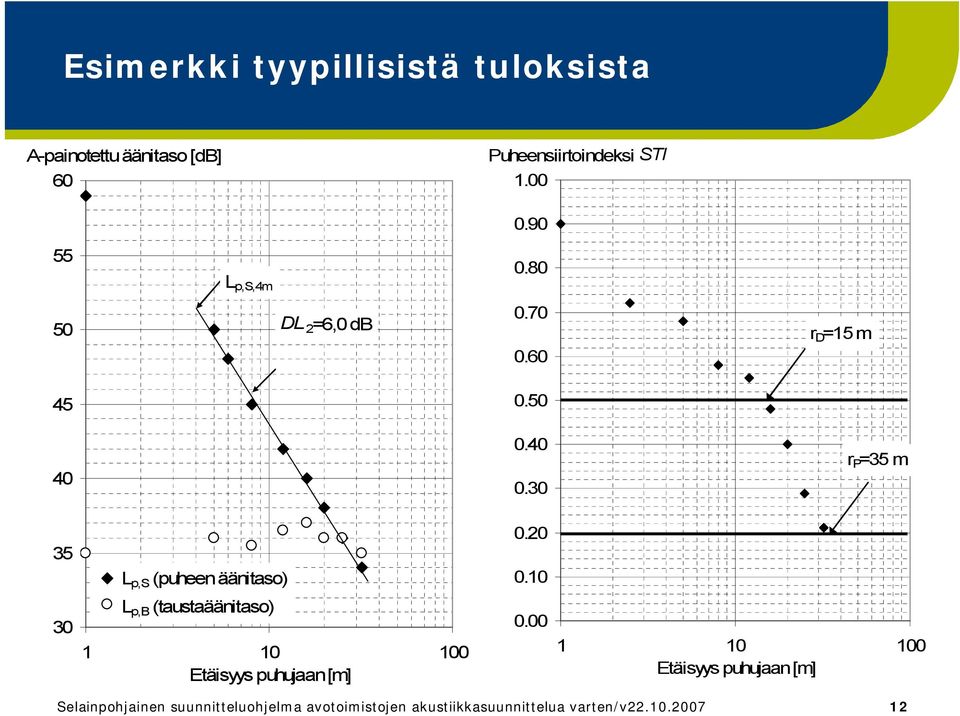

12 Esimerkki tyypillisistä tuloksista A painotettu äänitaso [db] 60 Puheensiirtoindeksi STI L p,s,4m DL 2 =6,0 db 0.70 r D =15 m r P =35 m LSA L p,s (puheen äänitaso) LAB L p,b (taustaäänitaso) Etäisyys puhujaan [m] Etäisyys puhujaan [m] Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

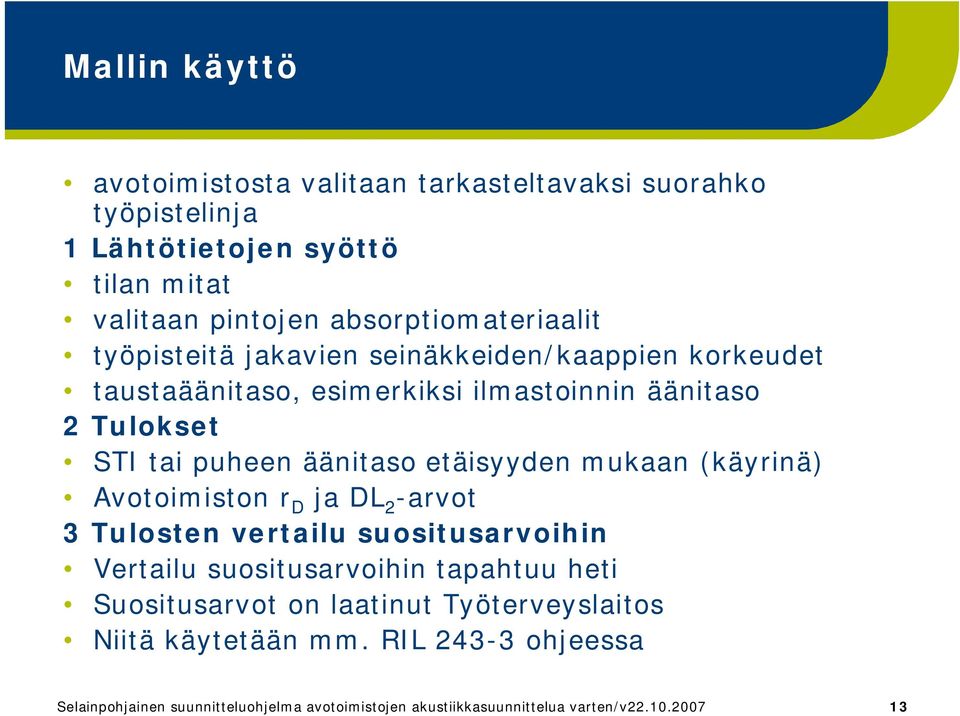

13 Mallin käyttö avotoimistosta valitaan tarkasteltavaksi suorahko työpistelinja 1 Lähtötietojen syöttö tilan mitat valitaan pintojen absorptiomateriaalit työpisteitä jakavien seinäkkeiden/kaappien korkeudet taustaäänitaso, esimerkiksi ilmastoinnin äänitaso 2 Tulokset STI tai puheen äänitaso etäisyyden mukaan (käyrinä) Avotoimiston r D ja DL 2 arvot 3 Tulosten vertailu suositusarvoihin Vertailu suositusarvoihin tapahtuu heti Suositusarvot on laatinut Työterveyslaitos Niitä käytetään mm. RIL ohjeessa Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

14 Mallin ulkoasu 1 LÄHTÖ TIETOJEN SYÖTTÖ Puheen voimakkuus (dba) tai erotettavuus (STI) eri etäisyyksillä puhujasta 2 TULOKSET käyrän valinta 3 TULOSTEN VERTAILU SUOSITUS ARVOIHIN Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

15 Esimerkki tarkastelulinjasta linja voi sijaita yleensä joko seinän vierellä (nuoli 2) tai keskellä avotilaa (nuoli 3) Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

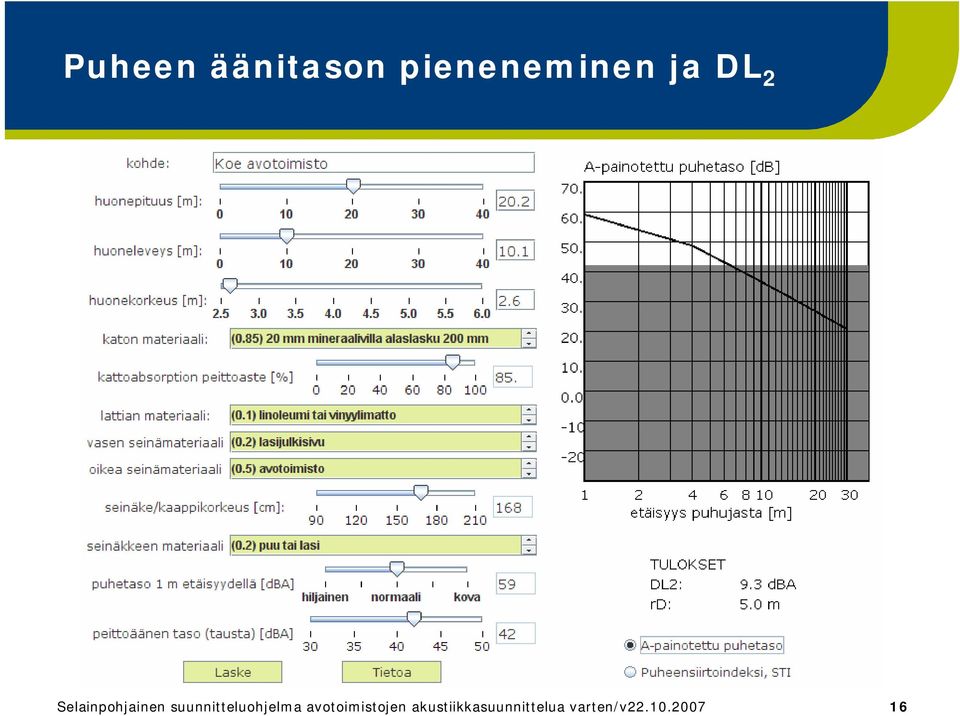

16 Puheen äänitason pieneneminen ja DL 2 Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

17 Puheensiirtoindeksin pieneneminen ja r D Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

18 Hyvän akustiikan aikaansaaminen avotoimistoissa: kolme tekijää Akustiikka koetaan hyväksi, jos puheen erotettavuus pienenee nopeasti, kun puhujasta etäännytään Toisin sanoen r D on pieni, alle 5 metriä DL 2 on suuri, yli 11 db DL 2 saadaan suureksi, kun tilan vaimennus on suuri: 1. suuri äänenabsorptio katossa, kalusteissa ja seinillä 2. korkeat seinäkkeet ja kalusteet, yli 160 cm Suuri DL 2 ei kuitenkaan johda alhaiseen puheen erotettavuuteen, jos taustaäänitaso on alhainen Tämän vuoksi pitää äänenabsorption ja kalustekorkeuden lisäksi huomioida 3. riittävä peittoäänen taso, yli 40 dba Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

19 Absorptiomateriaalien käyttö avotoimistoissa Absorptiomateriaalien tulisi olla mahdollisimman hyvin ääntä absorboivia (Absorptioluokat A ja B) Suureen DL 2 arvoon ei päästä, jos absorptiomateriaalia on vain katossa, sitä pitää olla myös pystypinnoilla seinät, ikkunat, seinäkkeet, kalusteet Kalustevalinnoissa tulee huomioida: sermien tulisi olla ääntä absorboivia, tuotteita löytyy avoimet kirjahyllyt absorboivat ääntä kaappien ovien ja taustojen tulisi olla absorboivia Kangasverhoja suositellaan, koska ikkunaseinällä ei usein ole muuta mahdollisuutta Mitä kapeampi huone, sitä suurempi on pystyabsorption merkitys Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

20 Normeja ja suosituksia Suomen rakentamismääräyskokoelma, Osa C1:1998, Ääneneristys ja meluntorjunta rakennuksessa, Määräykset ja ohjeet 1998, Ympäristöministeriö, Asunto ja rakennusosasto, Helsinki, Standardi SFS 5907:2004 Rakennusten akustinen luokitus, Suomen standardisoimisliitto SFS r.y., Helsinki, RIL Rakennusten akustinen suunnittelu. Toimistot. Rakennusinsinöörien liitto RIL r.y., Helsinki, 2008 (painossa, tilanne ) Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v

21 Suomenkielisiä julkaisuja Hongisto V, Virjonen P, Keränen J, Avotoimiston uusi akustisen suunnittelun menetelmä, Työterveyspäivät 2007, Työterveyslaitos, Helsinki, Helenius R, Hongisto V, Toimistojen ääniolosuhteet kyselytutkimusten yhteenveto, Sisäilmastoseminaari 2007, SIY Raportti 25, , Sisäilmayhdistys r.y., Alkuperäisjulkaisut sekä muita julkaisuja on internetissä: alakohta akustiikkajulkaisut Selainpohjainen suunnitteluohjelma avotoimistojen akustiikkasuunnittelua varten/v
