KERAAMISTEN LAATTOJEN KIINNITYSJÄRJESTELMÄ on kehittänyt uuden kiinnitysjärjestelmän keraamisten julkisivulaattojen kiinnitykseen.

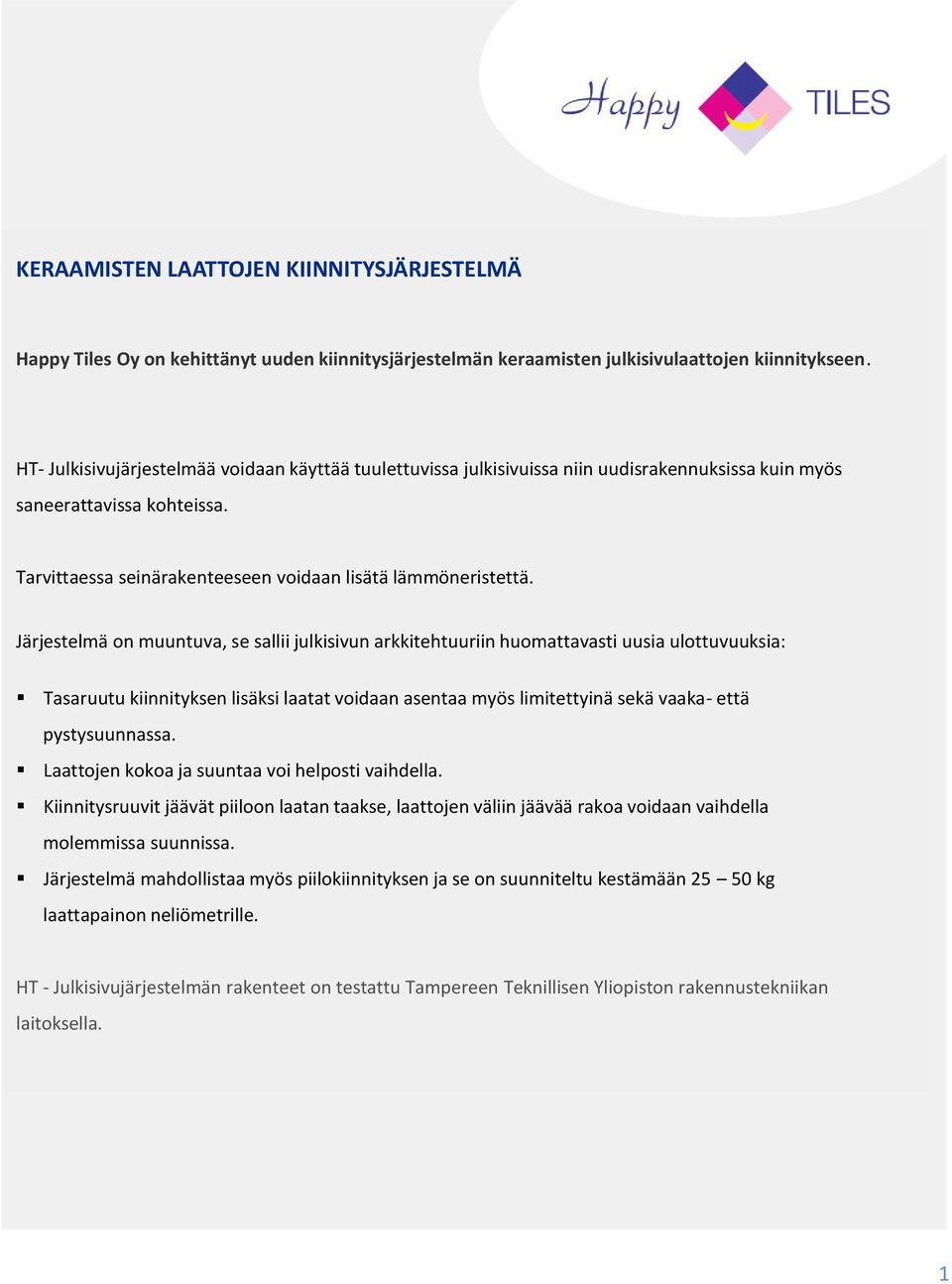

1 KERAAMISTEN LAATTOJEN KIINNITYSJÄRJESTELMÄ on kehittänyt uuden kiinnitysjärjestelmän keraamisten julkisivulaattojen kiinnitykseen. HT- Julkisivujärjestelmää voidaan käyttää tuulettuvissa julkisivuissa niin uudisrakennuksissa kuin myös saneerattavissa kohteissa. Tarvittaessa seinärakenteeseen voidaan lisätä lämmöneristettä. Järjestelmä on muuntuva, se sallii julkisivun arkkitehtuuriin huomattavasti uusia ulottuvuuksia: Tasaruutu kiinnityksen lisäksi laatat voidaan asentaa myös limitettyinä sekä vaaka- että pystysuunnassa. Laattojen kokoa ja suuntaa voi helposti vaihdella. Kiinnitysruuvit jäävät piiloon laatan taakse, laattojen väliin jäävää rakoa voidaan vaihdella molemmissa suunnissa. Järjestelmä mahdollistaa myös piilokiinnityksen ja se on suunniteltu kestämään kg laattapainon neliömetrille. HT - Julkisivujärjestelmän rakenteet on testattu Tampereen Teknillisen Yliopiston rakennustekniikan laitoksella. 1

Järjestelmä on muuntuva, se sallii julkisivun arkkitehtuuriin huomattavasti uusia ulottuvuuksia: Tasaruutu kiinnityksen lisäksi laatat voidaan asentaa myös limitettyinä sekä vaaka- että

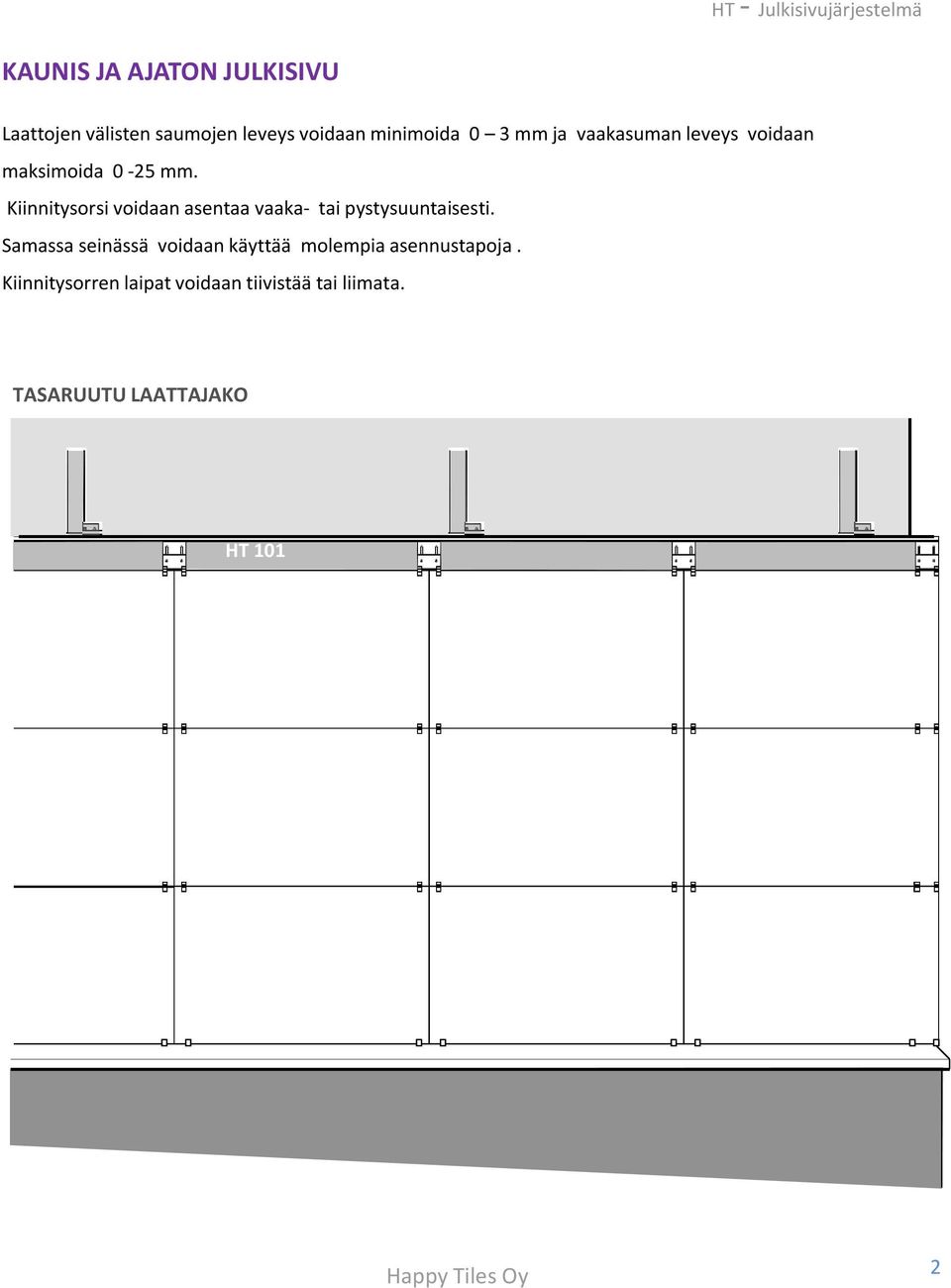

2 KAUNIS JA AJATON JULKISIVU Laattojen välisten saumojen leveys voidaan minimoida 0 3 mm ja vaakasuman leveys voidaan maksimoida 0-25 mm. Kiinnitysorsi voidaan asentaa vaaka- tai pystysuuntaisesti. Samassa seinässä voidaan käyttää molempia asennustapoja. Kiinnitysorren laipat voidaan tiivistää tai liimata. TASARUUTU LAATTAJAKO HT 101 2

Kiinnitysorsi voidaan asentaa vaaka- tai pystysuuntaisesti.

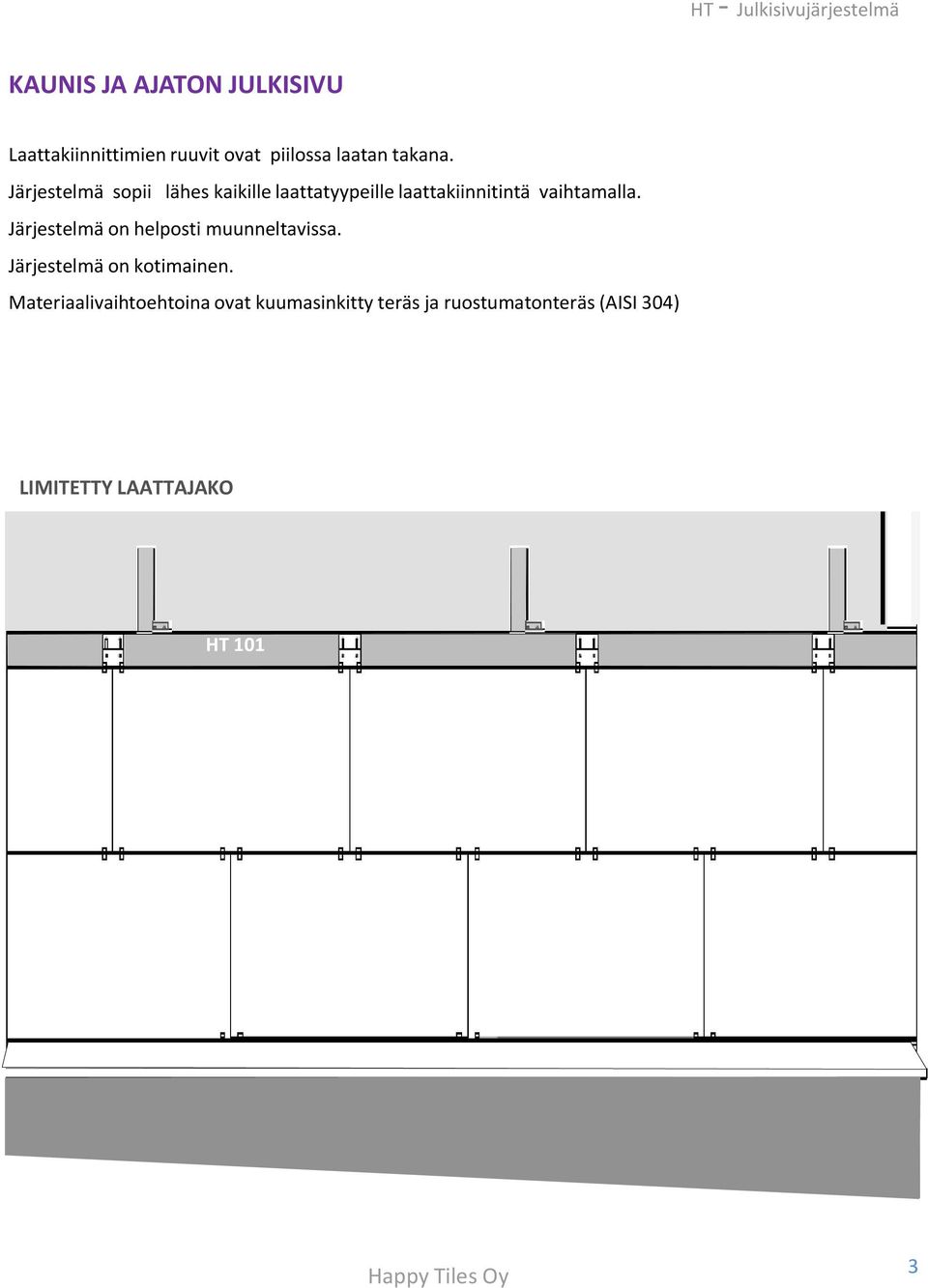

3 KAUNIS JA AJATON JULKISIVU Laattakiinnittimien ruuvit ovat piilossa laatan takana. Järjestelmä sopii lähes kaikille laattatyypeille laattakiinnitintä vaihtamalla. Järjestelmä on helposti muunneltavissa. Järjestelmä on kotimainen. Materiaalivaihtoehtoina ovat kuumasinkitty teräs ja ruostumatonteräs (AISI 304) LIMITETTY LAATTAJAKO HT 101 3

Järjestelmä on helposti muunneltavissa. Järjestelmä on kotimainen.

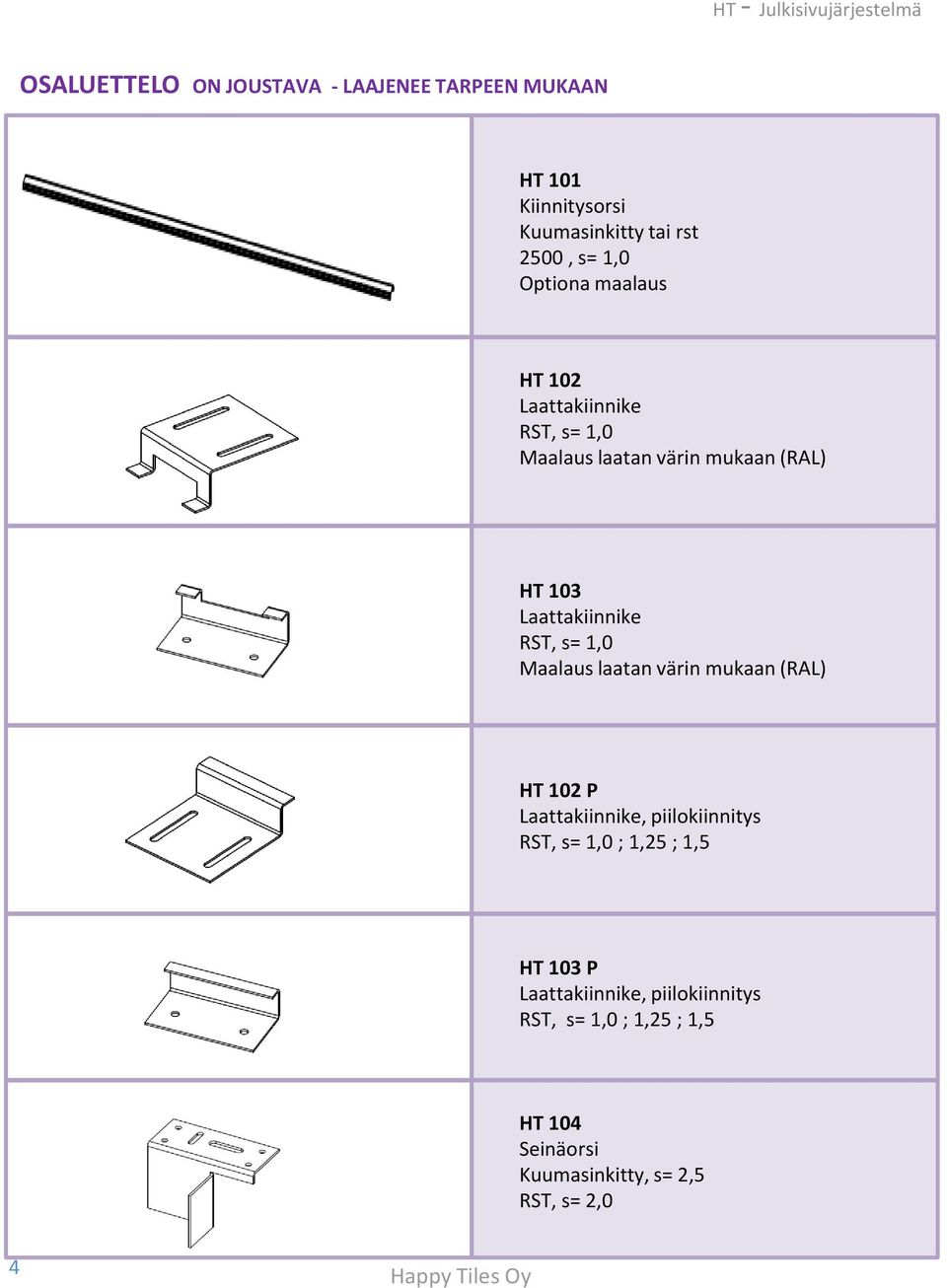

4 OSALUETTELO ON JOUSTAVA - LAAJENEE TARPEEN MUKAAN HT 101 Kiinnitysorsi Kuumasinkitty tai rst 2500, s= 1,0 Optiona maalaus HT 102 Laattakiinnike RST, s= 1,0 Maalaus laatan värin mukaan (RAL) HT 103 Laattakiinnike RST, s= 1,0 Maalaus laatan värin mukaan (RAL) HT 102 P Laattakiinnike, piilokiinnitys RST, s= 1,0 ; 1,25 ; 1,5 HT 103 P Laattakiinnike, piilokiinnitys RST, s= 1,0 ; 1,25 ; 1,5 HT 104 Seinäorsi Kuumasinkitty, s= 2,5 RST, s= 2,0 4

RST, s= 1,0 Maalaus laatan värin mukaan (RAL) HT 102 P Laattakiinnike, piilokiinnitys RST, s= 1,0 ; 1,25 ;

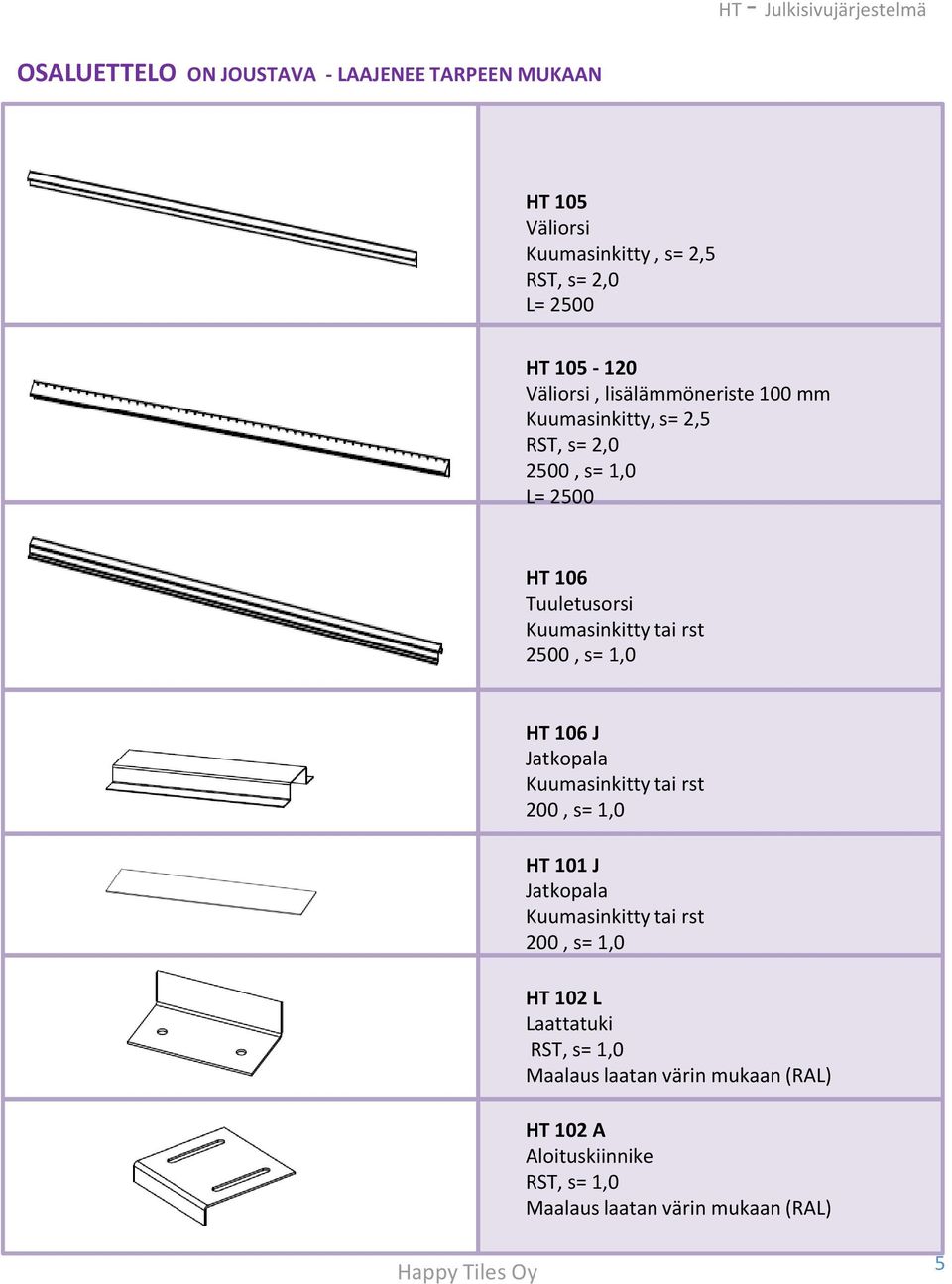

5 OSALUETTELO ON JOUSTAVA - LAAJENEE TARPEEN MUKAAN HT 105 Väliorsi Kuumasinkitty, s= 2,5 RST, s= 2,0 L= 2500 HT Väliorsi, lisälämmöneriste 100 mm Kuumasinkitty, s= 2,5 RST, s= 2,0 2500, s= 1,0 L= 2500 HT 106 Tuuletusorsi Kuumasinkitty tai rst 2500, s= 1,0 HT 106 J Jatkopala Kuumasinkitty tai rst 200, s= 1,0 HT 101 J Jatkopala Kuumasinkitty tai rst 200, s= 1,0 HT 102 L Laattatuki RST, s= 1,0 Maalaus laatan värin mukaan (RAL) HT 102 A Aloituskiinnike RST, s= 1,0 Maalaus laatan värin mukaan (RAL) 5

rst 2500, s= 1,0 HT 106 J Jatkopala Kuumasinkitty tai rst 200, s= 1,0 HT 101 J Jatkopala Kuumasinkitty tai rst 200, s= 1,0 HT

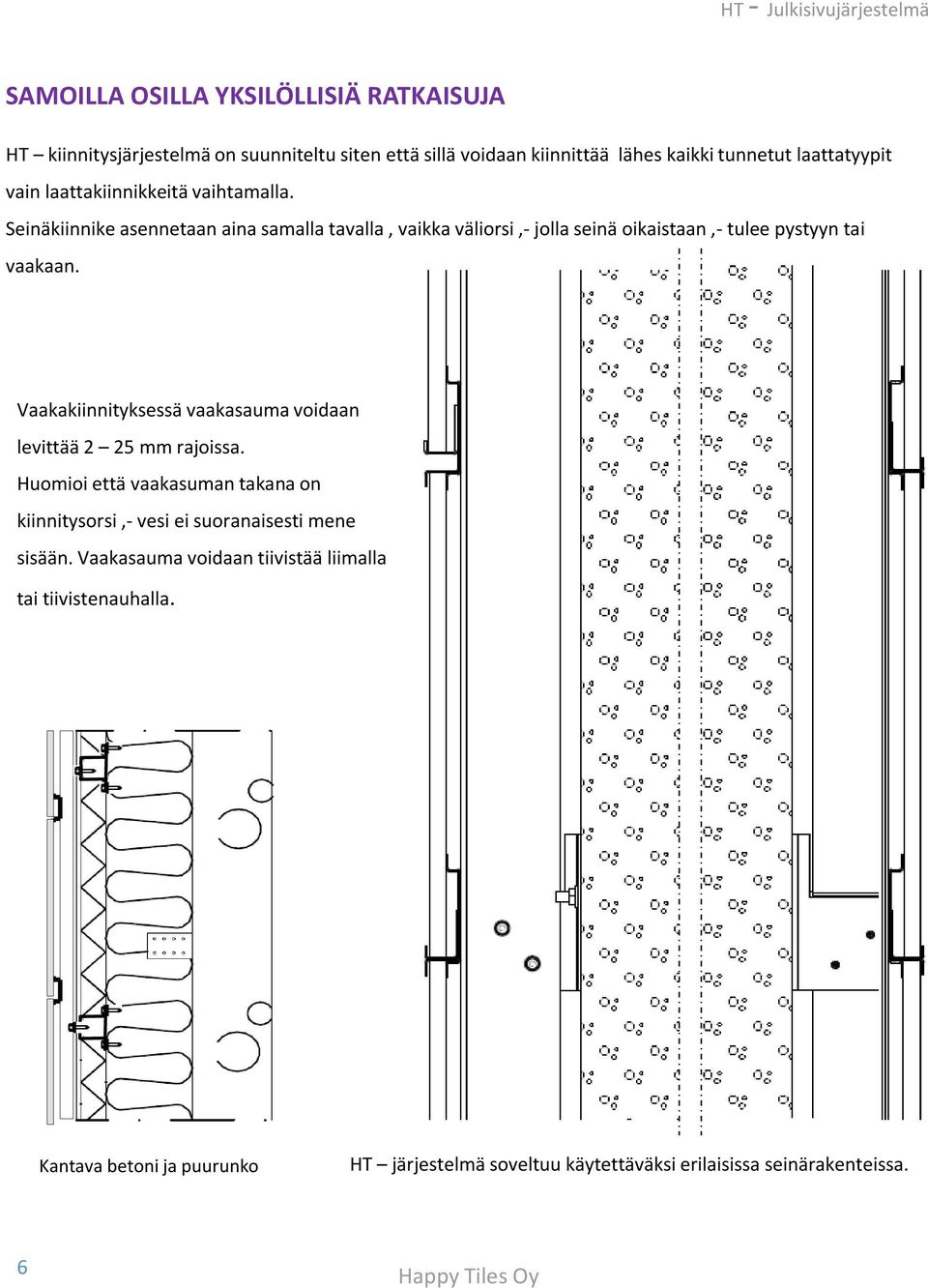

6 SAMOILLA OSILLA YKSILÖLLISIÄ RATKAISUJA HT kiinnitysjärjestelmä on suunniteltu siten että sillä voidaan kiinnittää lähes kaikki tunnetut laattatyypit vain laattakiinnikkeitä vaihtamalla. Seinäkiinnike asennetaan aina samalla tavalla, vaikka väliorsi,- jolla seinä oikaistaan,- tulee pystyyn tai vaakaan. Vaakakiinnityksessä vaakasauma voidaan levittää 2 25 mm rajoissa. Huomioi että vaakasuman takana on kiinnitysorsi,- vesi ei suoranaisesti mene sisään. Vaakasauma voidaan tiivistää liimalla tai tiivistenauhalla. Kantava betoni ja puurunko HT järjestelmä soveltuu käytettäväksi erilaisissa seinärakenteissa. 6

Vaakakiinnityksessä vaakasauma voidaan levittää 2 25 mm rajoissa. Huomioi että vaakasuman takana on kiinnitysorsi,- vesi ei suoranaisesti mene sisään.

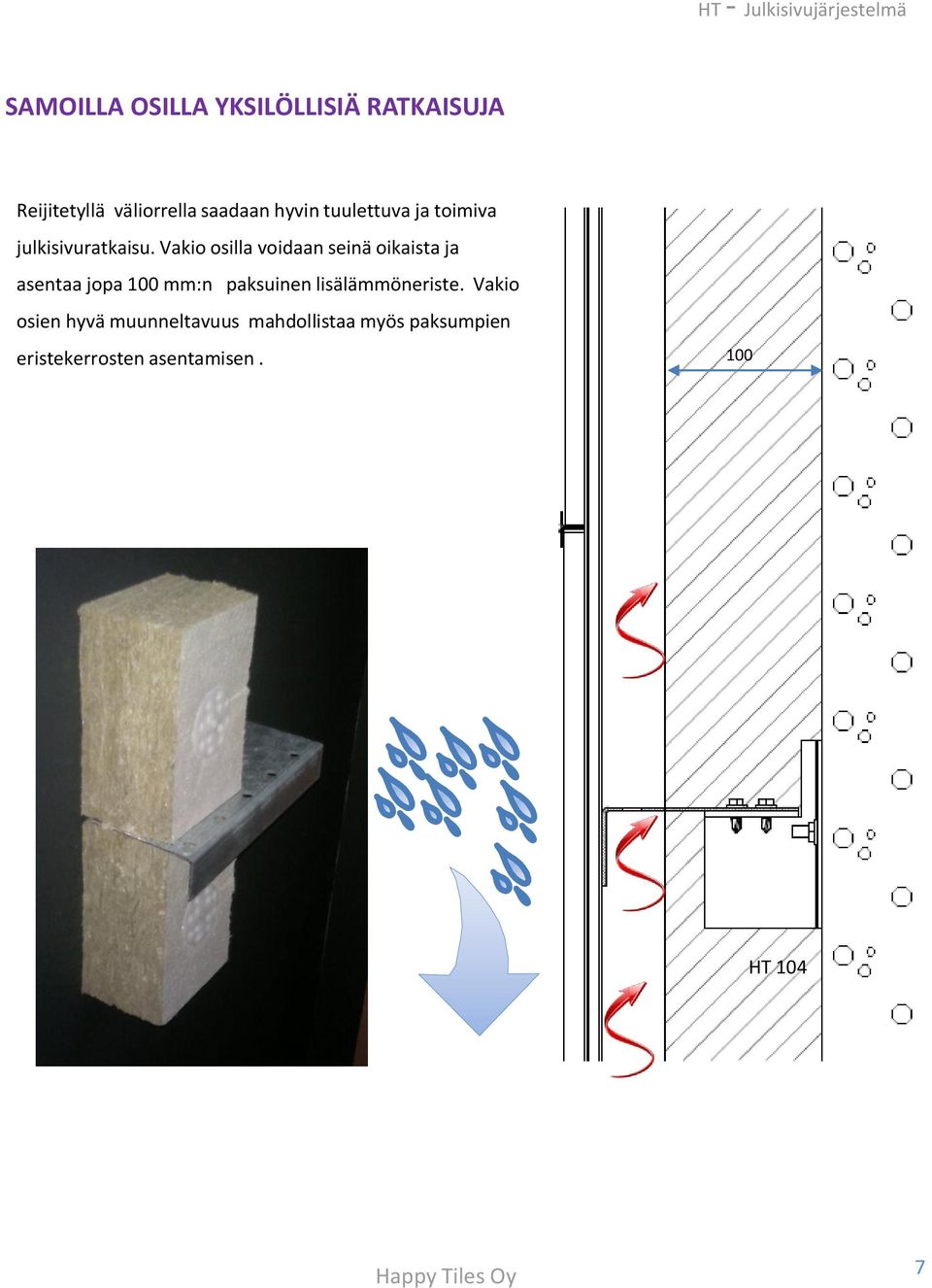

7 SAMOILLA OSILLA YKSILÖLLISIÄ RATKAISUJA Reijitetyllä väliorrella saadaan hyvin tuulettuva ja toimiva julkisivuratkaisu. Vakio osilla voidaan seinä oikaista ja asentaa jopa 100 mm:n paksuinen lisälämmöneriste. Vakio osien hyvä muunneltavuus mahdollistaa myös paksumpien eristekerrosten asentamisen. 100 HT 104 7

Vakio osilla voidaan seinä oikaista ja asentaa jopa 100 mm:n paksuinen

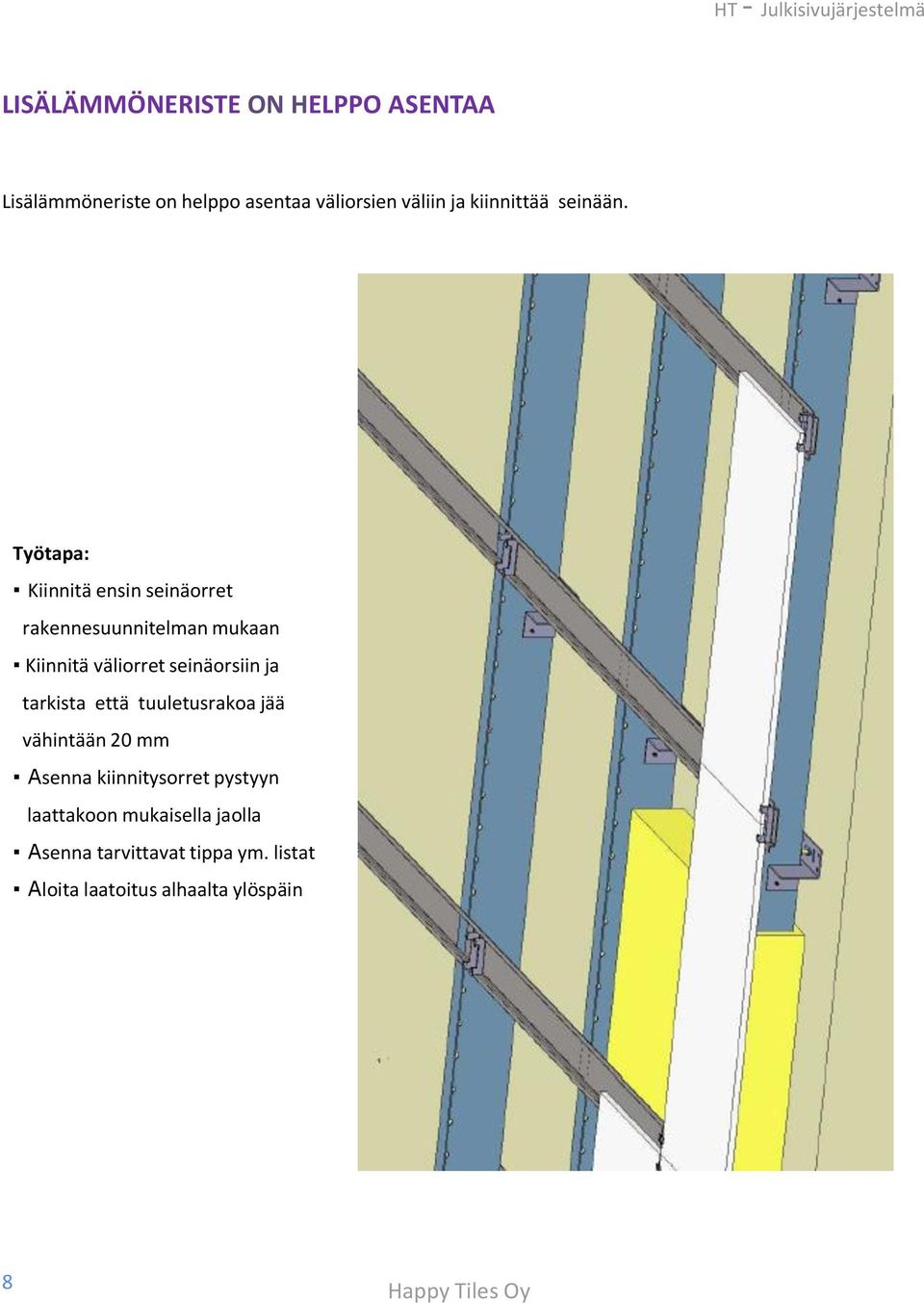

8 LISÄLÄMMÖNERISTE ON HELPPO ASENTAA Lisälämmöneriste on helppo asentaa väliorsien väliin ja kiinnittää seinään. Työtapa: Kiinnitä ensin seinäorret rakennesuunnitelman mukaan Kiinnitä väliorret seinäorsiin ja tarkista että tuuletusrakoa jää vähintään 20 mm Asenna kiinnitysorret pystyyn laattakoon mukaisella jaolla Asenna tarvittavat tippa ym. listat Aloita laatoitus alhaalta ylöspäin 8

Työtapa: Kiinnitä ensin seinäorret rakennesuunnitelman mukaan Kiinnitä väliorret seinäorsiin ja

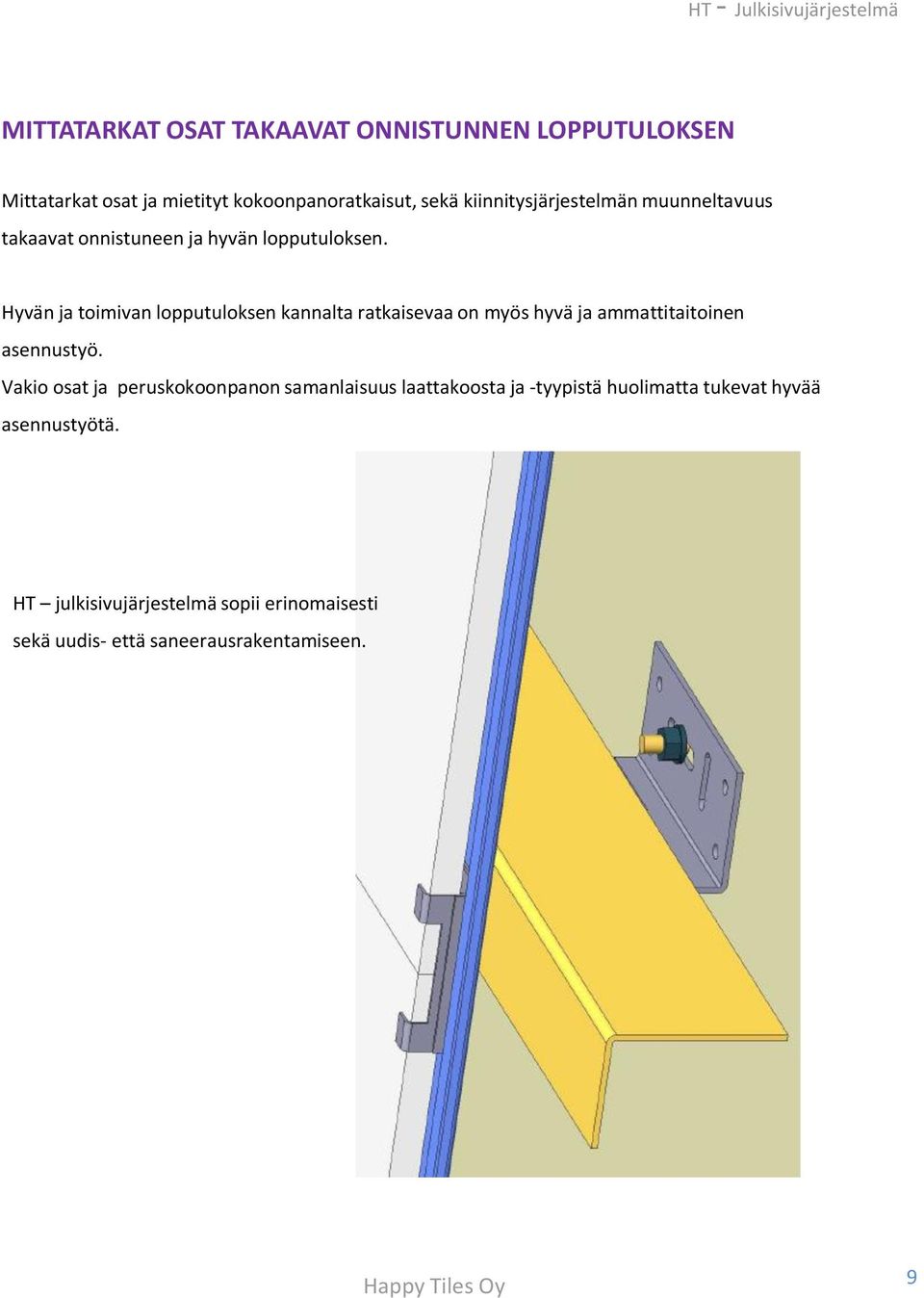

9 MITTATARKAT OSAT TAKAAVAT ONNISTUNNEN LOPPUTULOKSEN Mittatarkat osat ja mietityt kokoonpanoratkaisut, sekä kiinnitysjärjestelmän muunneltavuus takaavat onnistuneen ja hyvän lopputuloksen. Hyvän ja toimivan lopputuloksen kannalta ratkaisevaa on myös hyvä ja ammattitaitoinen asennustyö. Vakio osat ja peruskokoonpanon samanlaisuus laattakoosta ja -tyypistä huolimatta tukevat hyvää asennustyötä. HT julkisivujärjestelmä sopii erinomaisesti sekä uudis- että saneerausrakentamiseen. 9

Hyvän ja toimivan lopputuloksen kannalta ratkaisevaa on myös hyvä ja ammattitaitoinen asennustyö.

10 JULKISIVUJÄRJESTELMÄN DETALIT SEINÄN ALAREUNA HT- 104 Keraaminen laatta Tiiviste /liima HT- 105 HT- 103 maalattu 3 mm HT- 101 (voidaan modifioida)

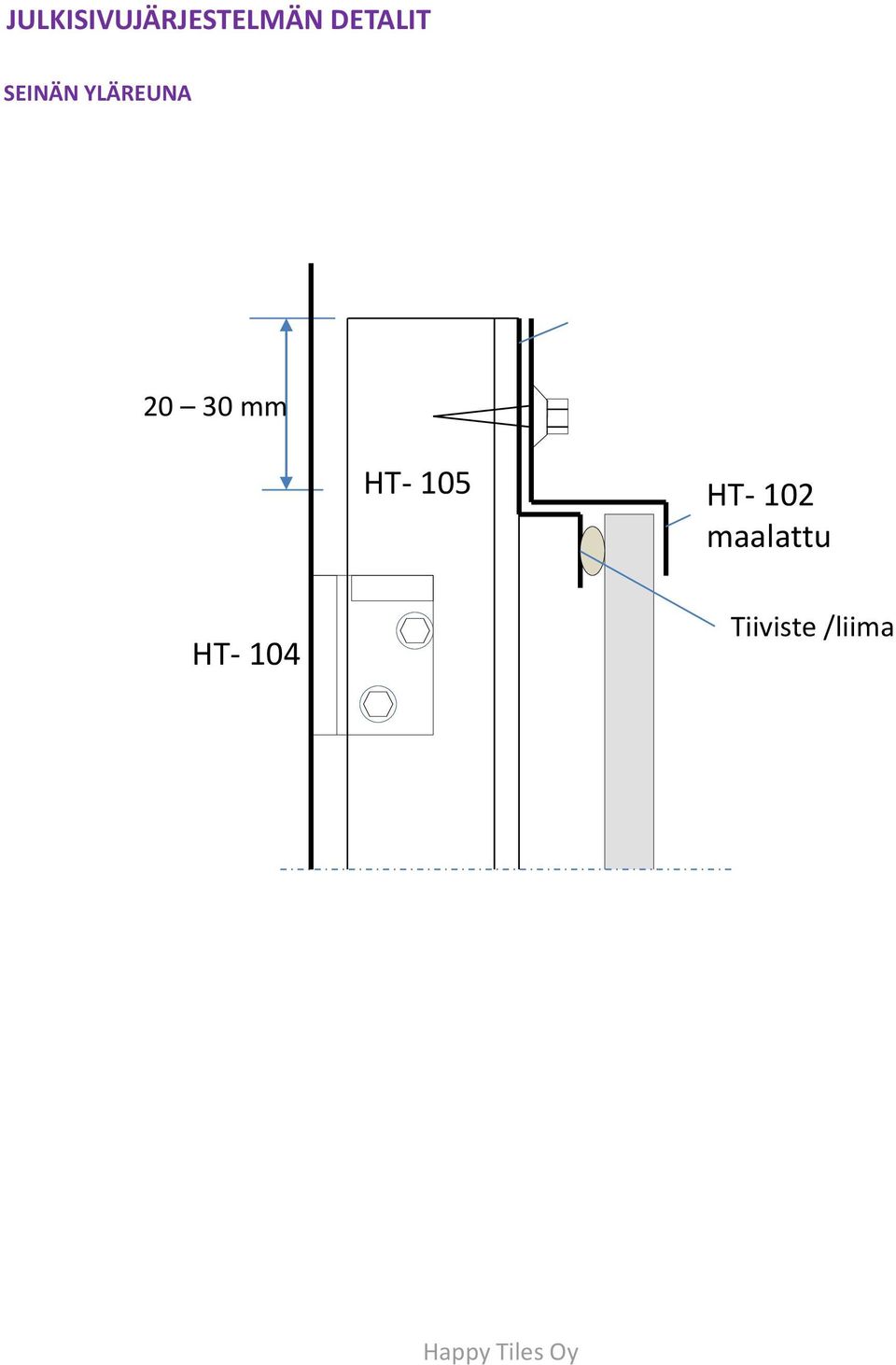

11 JULKISIVUJÄRJESTELMÄN DETALIT SEINÄN YLÄREUNA mm HT- 105 HT- 102 maalattu HT- 104 Tiiviste /liima

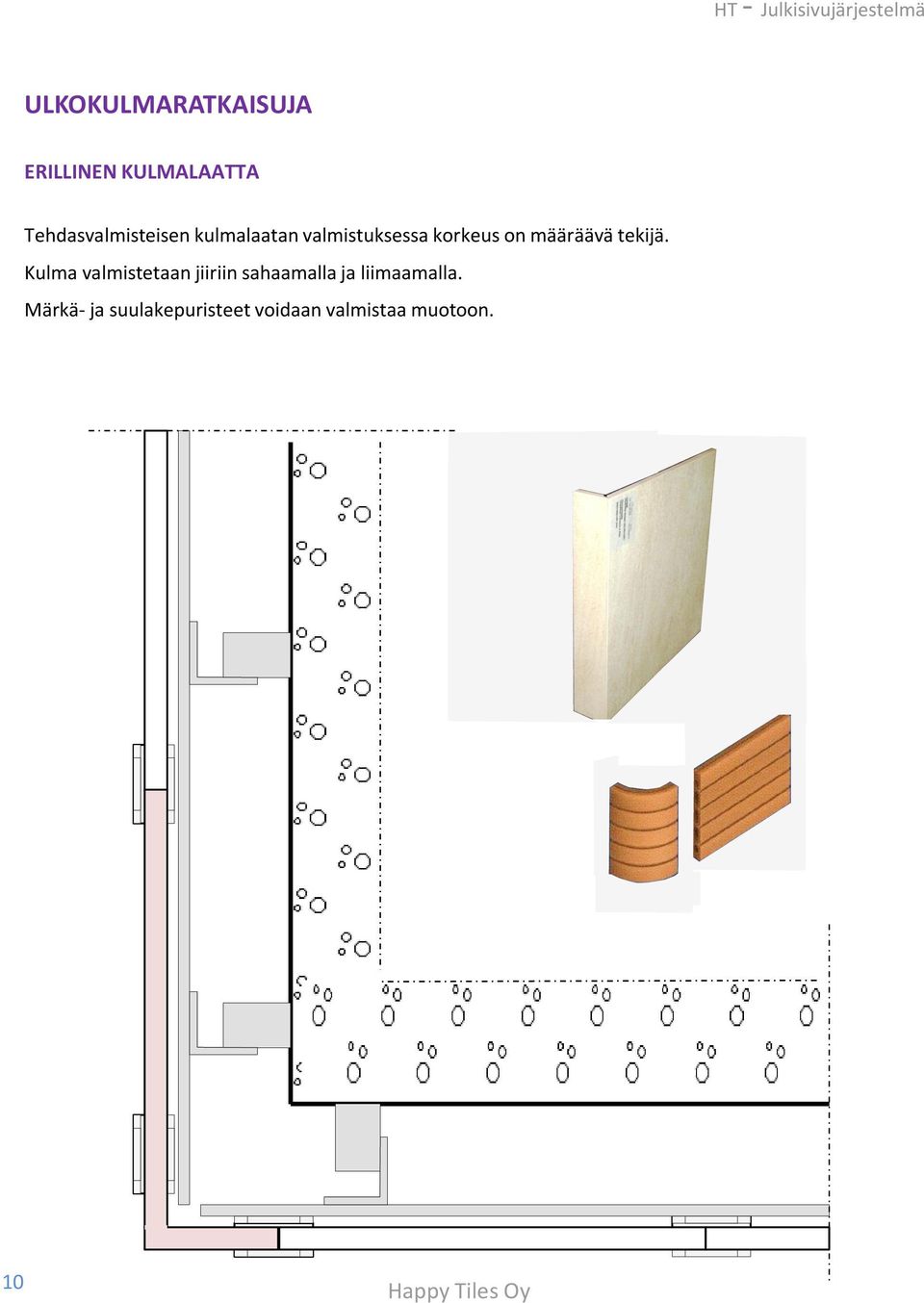

12 ULKOKULMARATKAISUJA ERILLINEN KULMALAATTA Tehdasvalmisteisen kulmalaatan valmistuksessa korkeus on määräävä tekijä. Kulma valmistetaan jiiriin sahaamalla ja liimaamalla. Märkä- ja suulakepuristeet voidaan valmistaa muotoon. 10

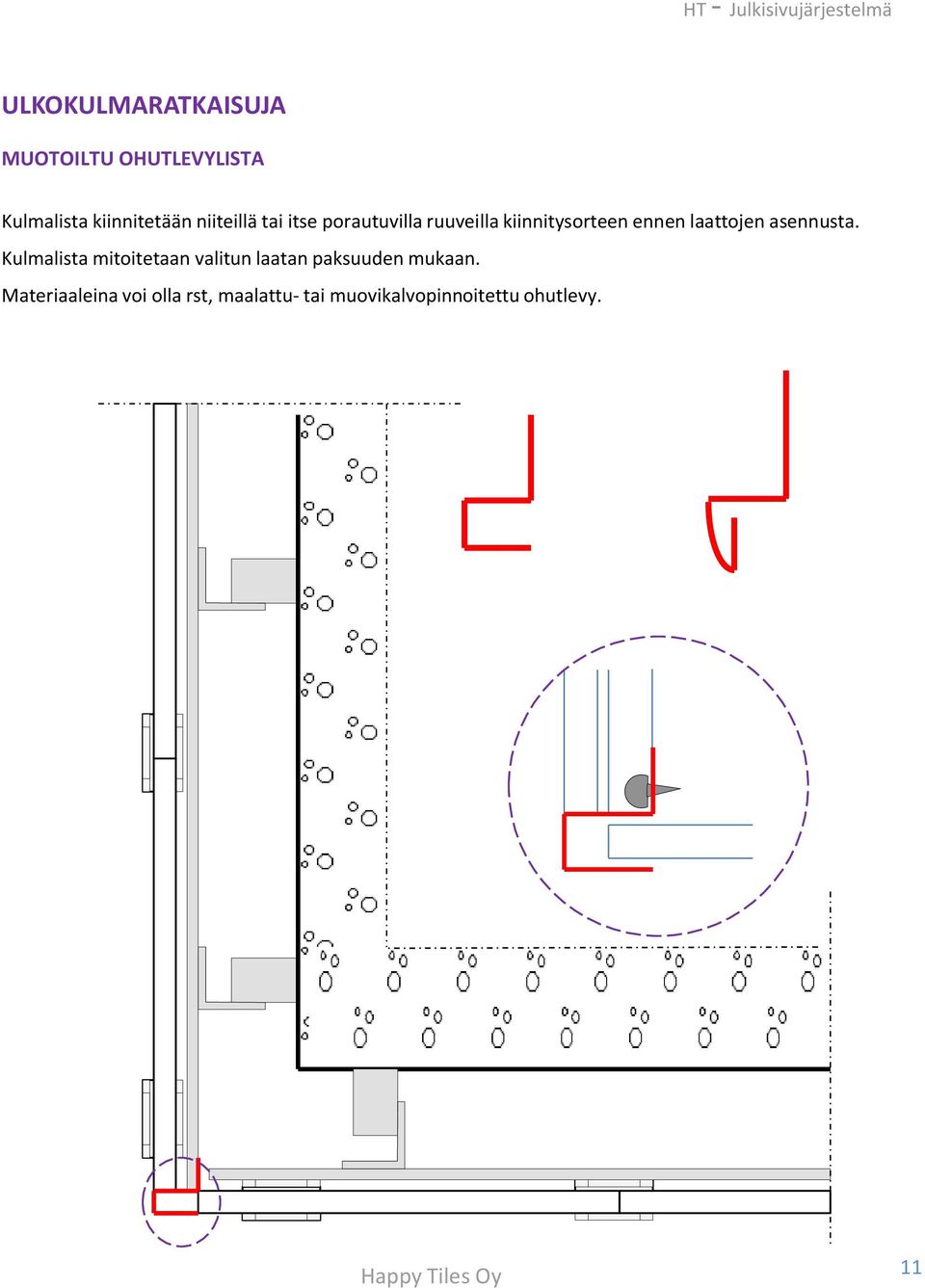

13 ULKOKULMARATKAISUJA MUOTOILTU OHUTLEVYLISTA Kulmalista kiinnitetään niiteillä tai itse porautuvilla ruuveilla kiinnitysorteen ennen laattojen asennusta. Kulmalista mitoitetaan valitun laatan paksuuden mukaan. Materiaaleina voi olla rst, maalattu- tai muovikalvopinnoitettu ohutlevy. 11

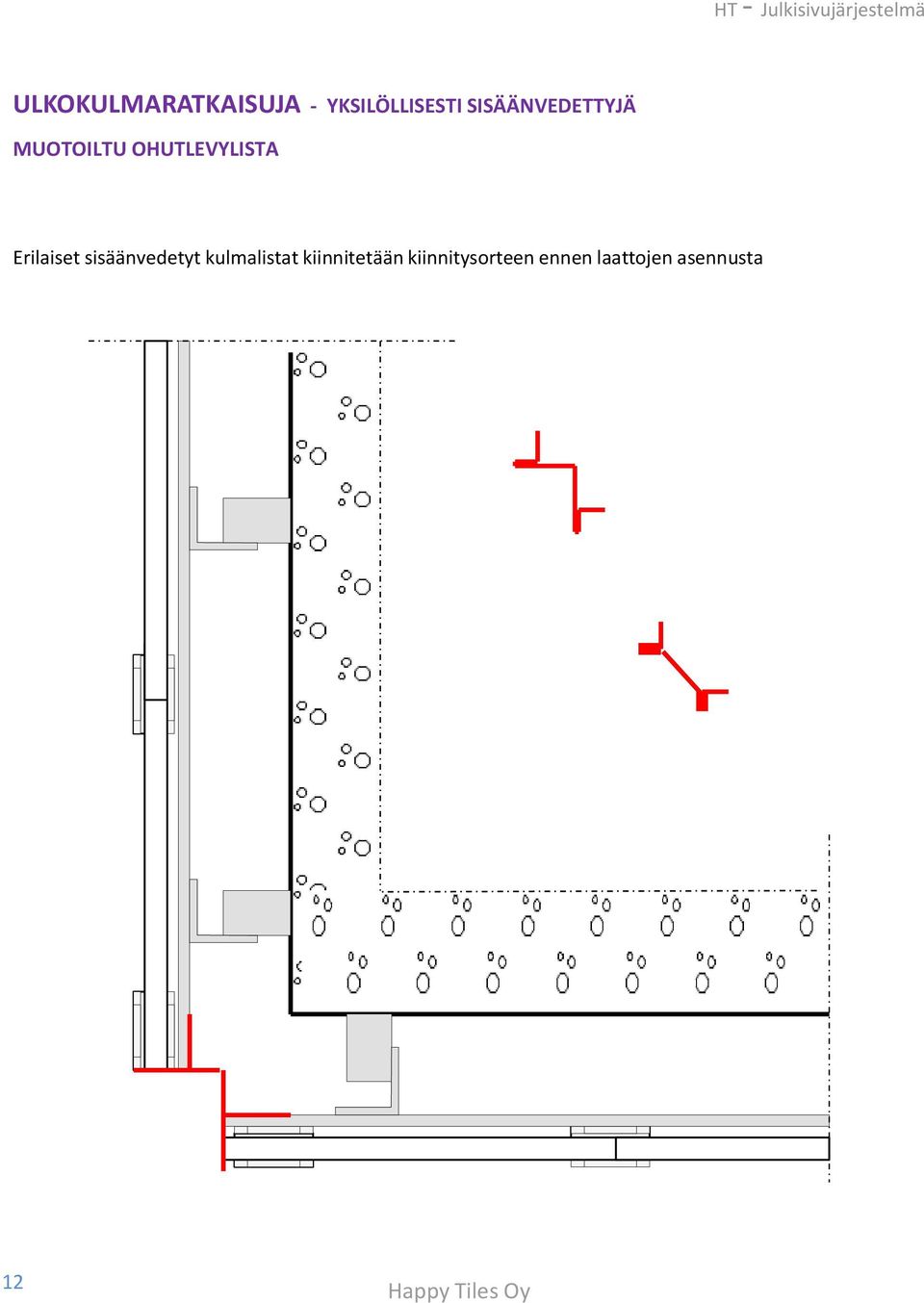

14 ULKOKULMARATKAISUJA - YKSILÖLLISESTI SISÄÄNVEDETTYJÄ MUOTOILTU OHUTLEVYLISTA Erilaiset sisäänvedetyt kulmalistat kiinnitetään kiinnitysorteen ennen laattojen asennusta 12

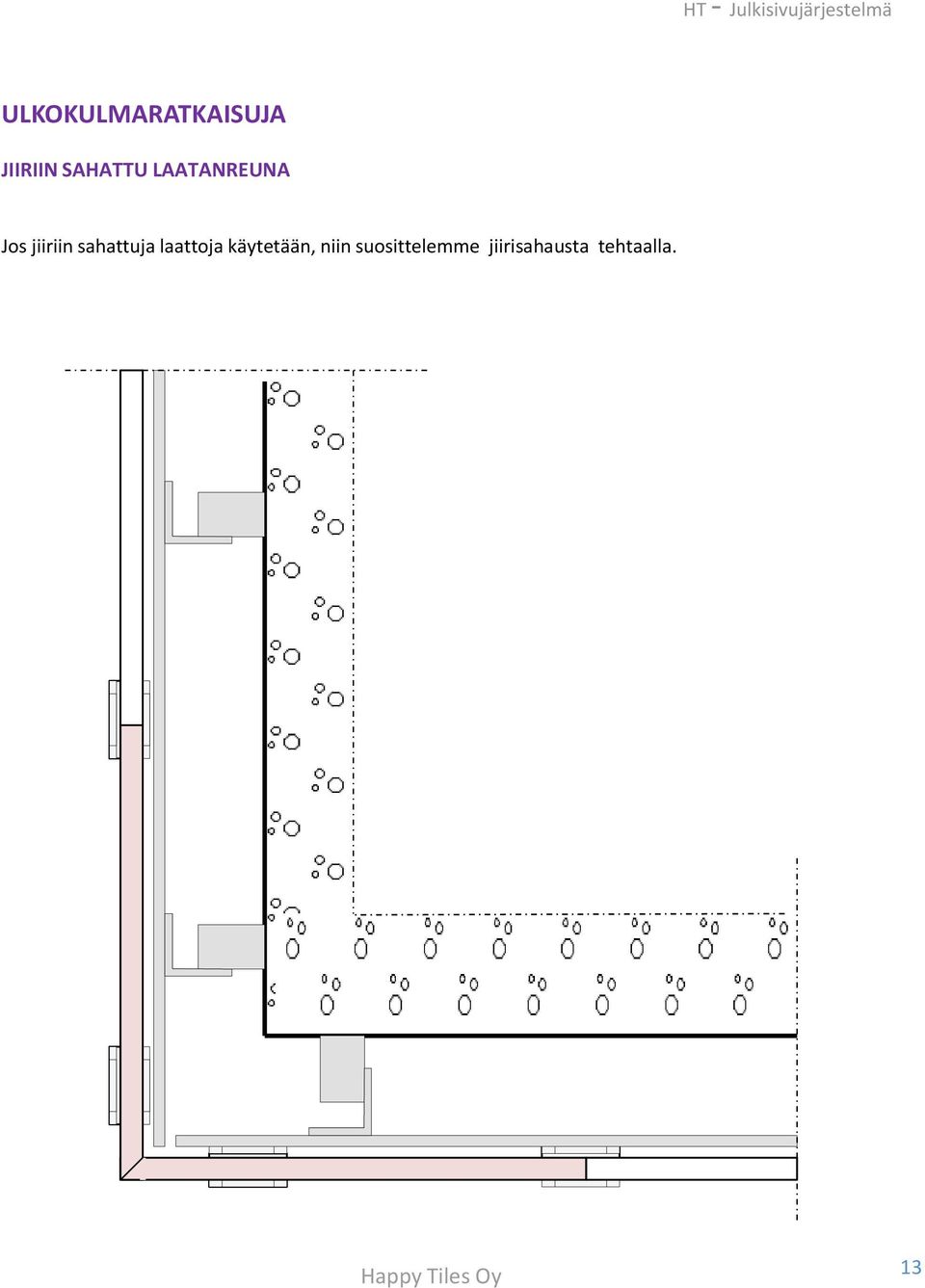

15 ULKOKULMARATKAISUJA JIIRIIN SAHATTU LAATANREUNA Jos jiiriin sahattuja laattoja käytetään, niin suosittelemme jiirisahausta tehtaalla. 13

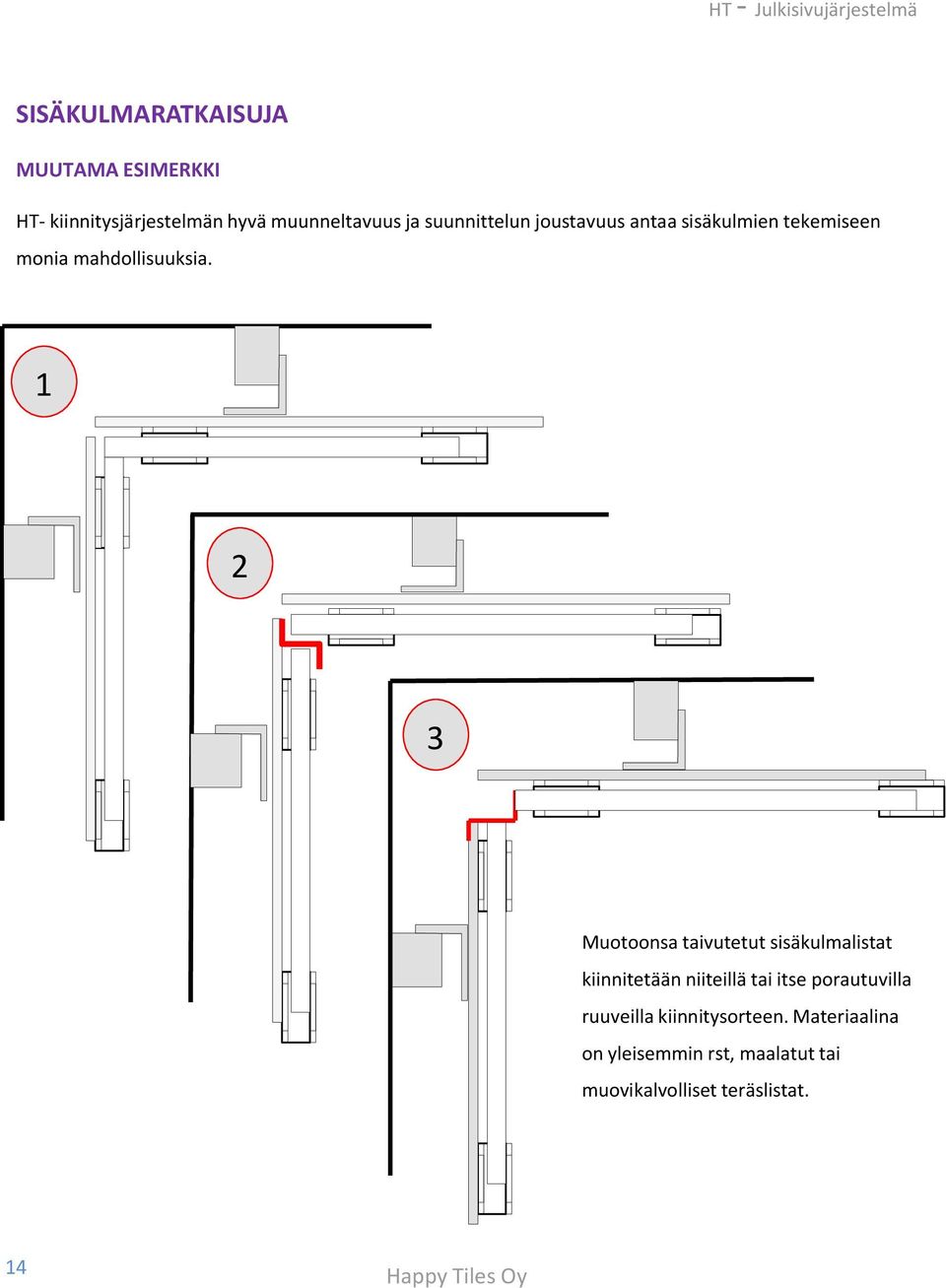

16 SISÄKULMARATKAISUJA MUUTAMA ESIMERKKI HT- kiinnitysjärjestelmän hyvä muunneltavuus ja suunnittelun joustavuus antaa sisäkulmien tekemiseen monia mahdollisuuksia Muotoonsa taivutetut sisäkulmalistat kiinnitetään niiteillä tai itse porautuvilla ruuveilla kiinnitysorteen. Materiaalina on yleisemmin rst, maalatut tai muovikalvolliset teräslistat. 14

1 2 3 Muotoonsa taivutetut sisäkulmalistat kiinnitetään niiteillä tai itse porautuvilla

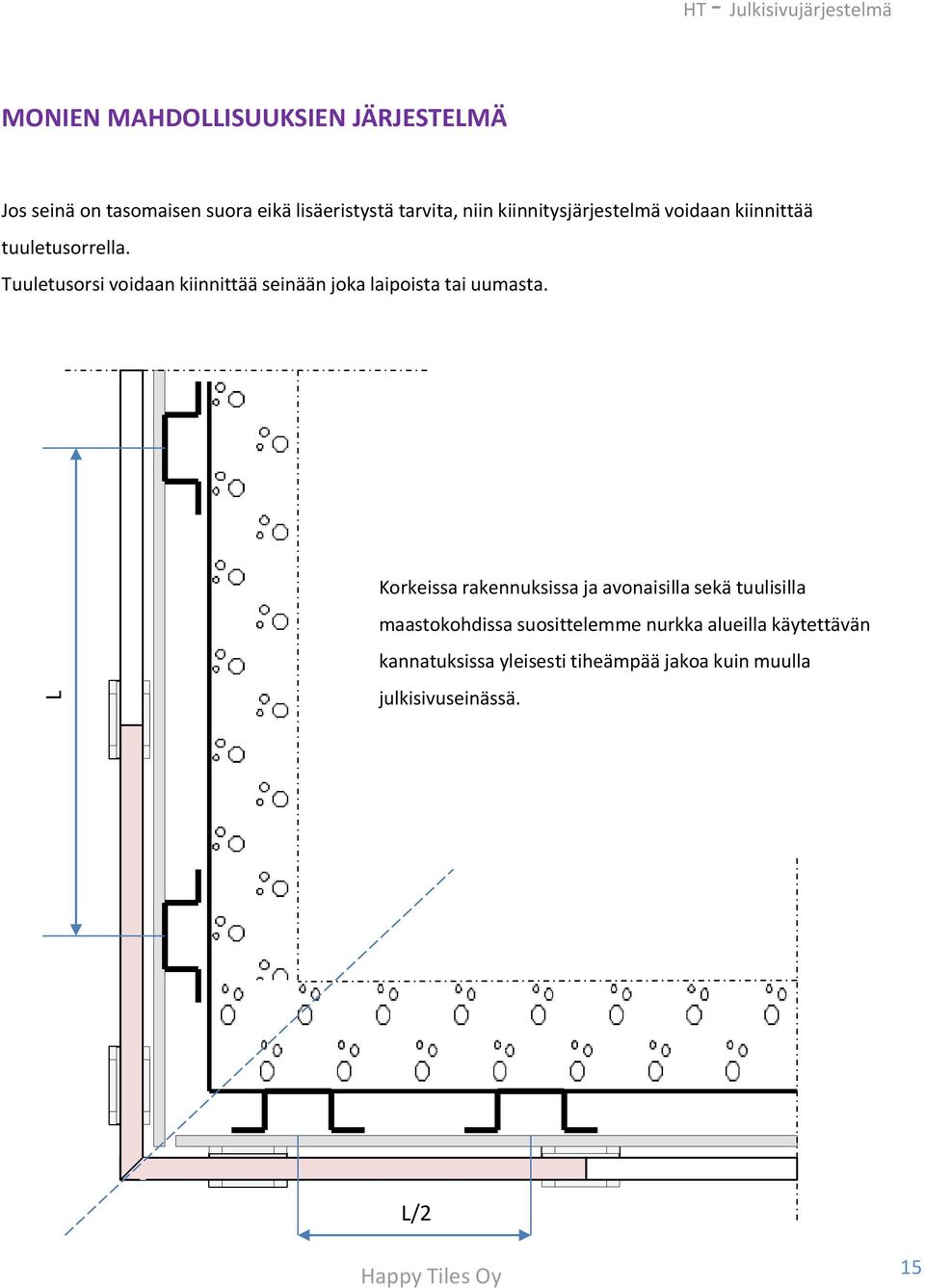

17 L HT - Julkisivujärjestelmä MONIEN MAHDOLLISUUKSIEN JÄRJESTELMÄ Jos seinä on tasomaisen suora eikä lisäeristystä tarvita, niin kiinnitysjärjestelmä voidaan kiinnittää tuuletusorrella. Tuuletusorsi voidaan kiinnittää seinään joka laipoista tai uumasta. Korkeissa rakennuksissa ja avonaisilla sekä tuulisilla maastokohdissa suosittelemme nurkka alueilla käytettävän kannatuksissa yleisesti tiheämpää jakoa kuin muulla julkisivuseinässä. L/2 15

Tuuletusorsi voidaan kiinnittää seinään joka laipoista tai uumasta.

18 MONIEN MAHDOLLISUUKSIEN JÄRJESTELMÄ Jos seinä on tasomaisen suora eikä lisäeristystä tarvita, niin kiinnitysjärjestelmä voidaan kiinnittää tuuletusorrella. Pystykiinnitys onnistuu myös käyttämällä reiällistä tuuletusortta. HT

kiinnitysjärjestelmä voidaan kiinnittää tuuletusorrella.

MONIEN MAHDOLLISUUKSIEN JÄRJESTELMÄ PIILOKIINNITYSPERIAATE Suulakepuristettujen julkisivutiililankkujen piilokiinnitys onnistuu laattakiinnike- tyyppiä vaihtamalla.

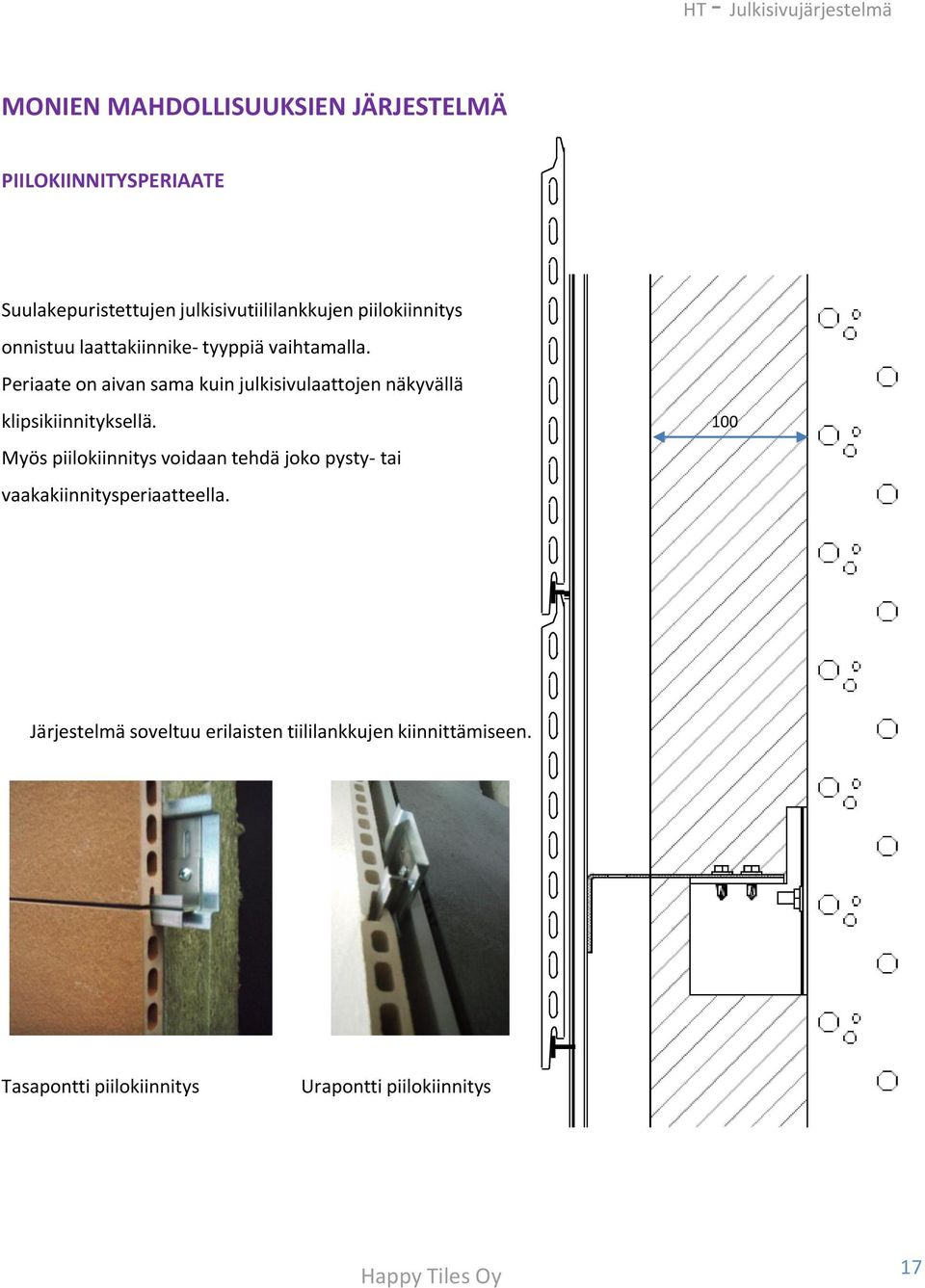

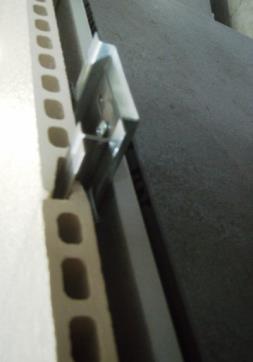

19 MONIEN MAHDOLLISUUKSIEN JÄRJESTELMÄ PIILOKIINNITYSPERIAATE Suulakepuristettujen julkisivutiililankkujen piilokiinnitys onnistuu laattakiinnike- tyyppiä vaihtamalla. Periaate on aivan sama kuin julkisivulaattojen näkyvällä klipsikiinnityksellä. Myös piilokiinnitys voidaan tehdä joko pysty- tai vaakakiinnitysperiaatteella. 100 Järjestelmä soveltuu erilaisten tiililankkujen kiinnittämiseen. Tasapontti piilokiinnitys Urapontti piilokiinnitys 17

Periaate on aivan sama kuin julkisivulaattojen näkyvällä klipsikiinnityksellä.

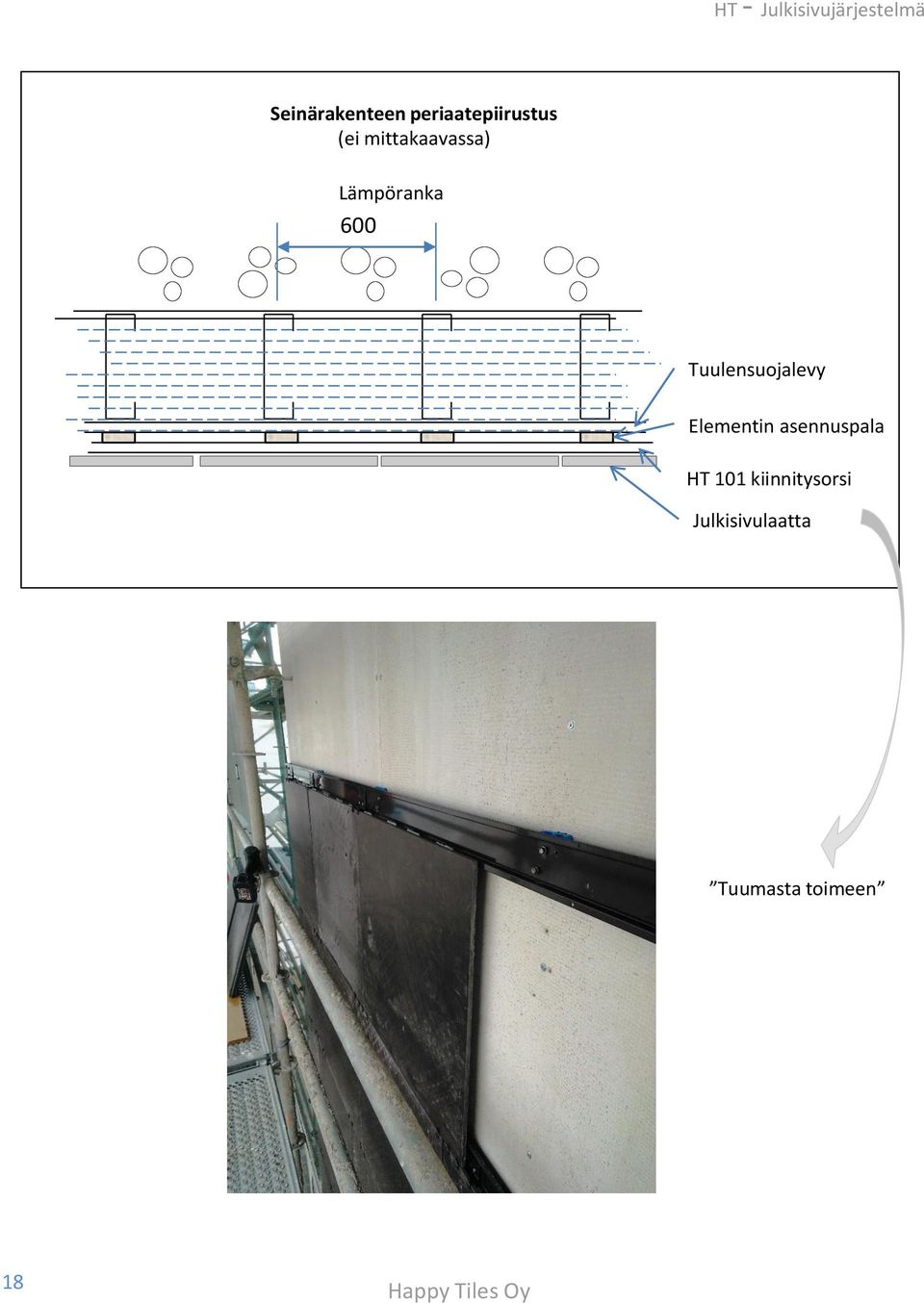

20 Seinärakenteen periaatepiirustus (ei mittakaavassa) Lämpöranka 600 Tuulensuojalevy Elementin asennuspala HT 101 kiinnitysorsi Julkisivulaatta Tuumasta toimeen 18

21 HT 106 Tuuletusorsi on kiinnitetty betoniseinään pystyyn ja laatan värisävyyn maalattu HT 101 kiinnitysorsi asennettu vakaan. 19

22 HT-106 R asennettu vakaan, maaltut kiinnitysorret pystyyn. Kulmalista kiinnitetty tuuletusorren päähän Keraaminen julkisivu, laattakoko 300x600, rakennetaan lämpörangan päälle. 20
