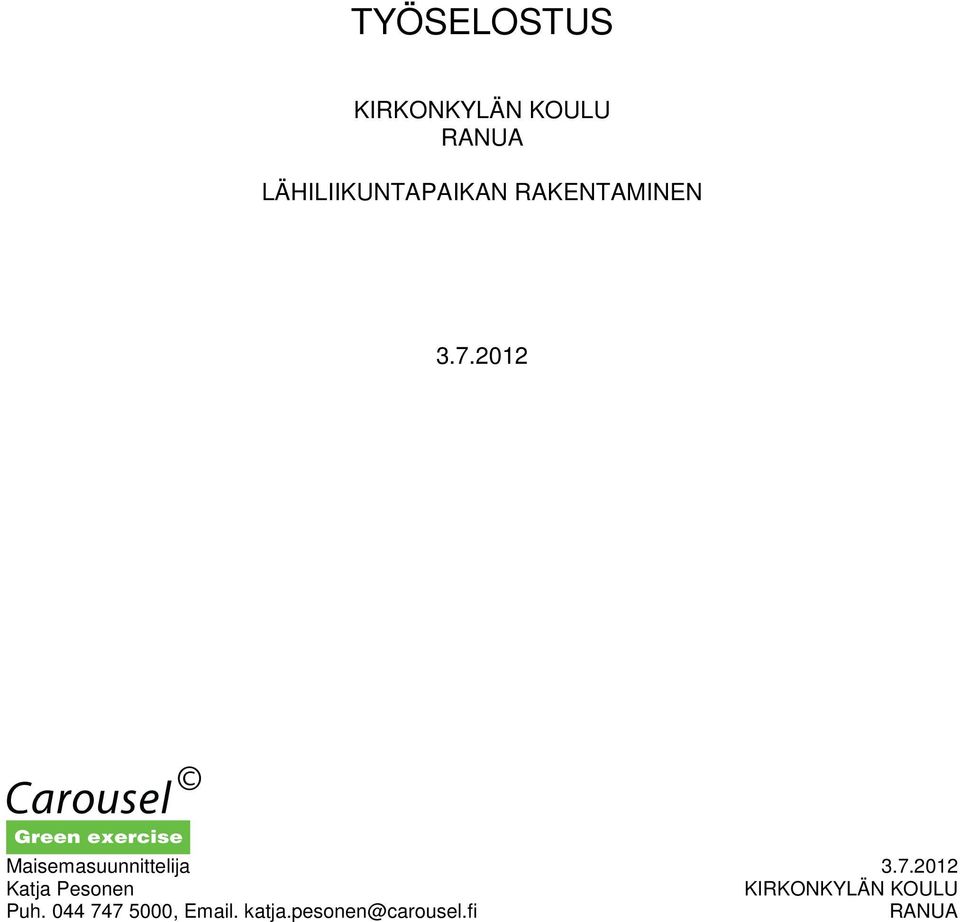

1 TYÖSELOSTUS KIRKONKYLÄN KOULU RANUA LÄHILIIKUNTAPAIKAN RAKENTAMINEN Maisemasuunnittelija Katja Pesonen KIRKONKYLÄN KOULU Puh , . RANUA

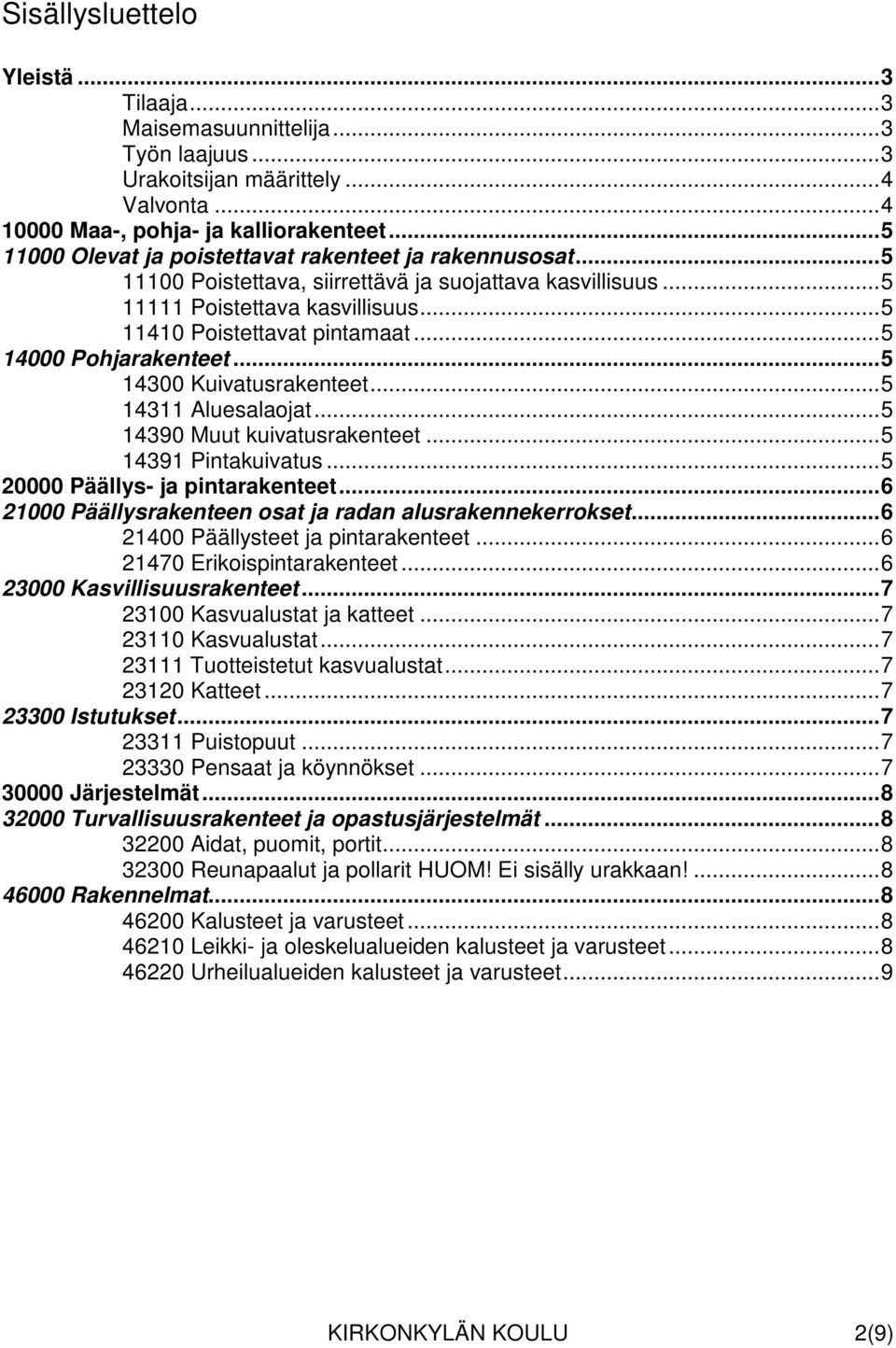

2 Sisällysluettelo Yleistä...3 Tilaaja...3 Maisemasuunnittelija...3 Työn laajuus...3 Urakoitsijan määrittely...4 Valvonta Maa-, pohja- ja kalliorakenteet Olevat ja poistettavat rakenteet ja rakennusosat Poistettava, siirrettävä ja suojattava kasvillisuus Poistettava kasvillisuus Poistettavat pintamaat Pohjarakenteet Kuivatusrakenteet Aluesalaojat Muut kuivatusrakenteet Pintakuivatus Päällys- ja pintarakenteet Päällysrakenteen osat ja radan alusrakennekerrokset Päällysteet ja pintarakenteet Erikoispintarakenteet Kasvillisuusrakenteet Kasvualustat ja katteet Kasvualustat Tuotteistetut kasvualustat Katteet Istutukset Puistopuut Pensaat ja köynnökset Järjestelmät Turvallisuusrakenteet ja opastusjärjestelmät Aidat, puomit, portit Reunapaalut ja pollarit HUOM! Ei sisälly urakkaan! Rakennelmat Kalusteet ja varusteet Leikki- ja oleskelualueiden kalusteet ja varusteet Urheilualueiden kalusteet ja varusteet...9 KIRKONKYLÄN KOULU 2(9)

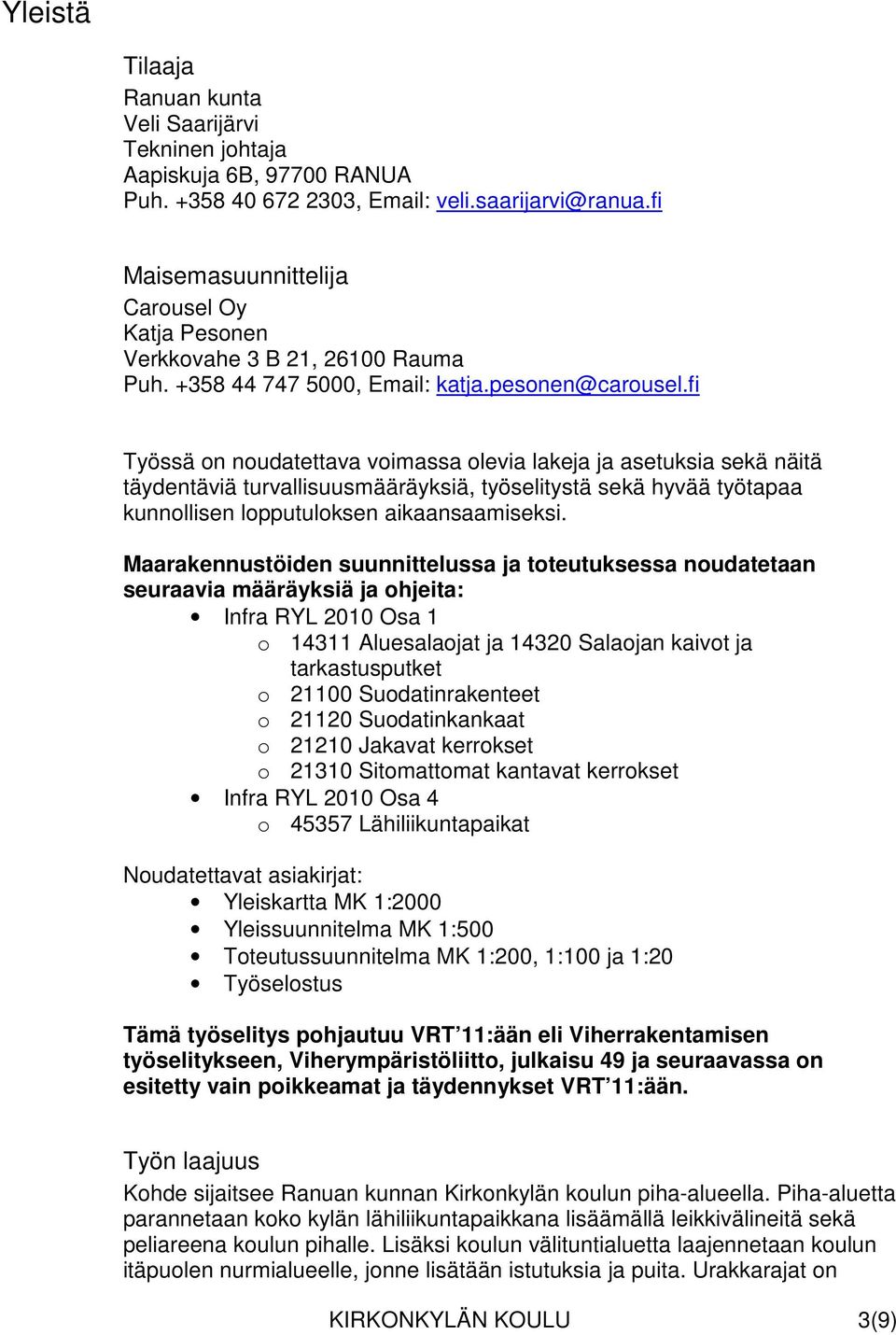

3 Yleistä Tilaaja Ranuan kunta Veli Saarijärvi Tekninen johtaja Aapiskuja 6B, RANUA Puh , Maisemasuunnittelija Carousel Oy Katja Pesonen Verkkovahe 3 B 21, Rauma Puh , katja.pesonen@carousel.fi Työssä on noudatettava voimassa olevia lakeja ja asetuksia sekä näitä täydentäviä turvallisuusmääräyksiä, työselitystä sekä hyvää työtapaa kunnollisen lopputuloksen aikaansaamiseksi. Maarakennustöiden suunnittelussa ja toteutuksessa noudatetaan seuraavia määräyksiä ja ohjeita: Infra RYL 2010 Osa 1 o Aluesalaojat ja Salaojan kaivot ja tarkastusputket o Suodatinrakenteet o Suodatinkankaat o Jakavat kerrokset o Sitomattomat kantavat kerrokset Infra RYL 2010 Osa 4 o Lähiliikuntapaikat Noudatettavat asiakirjat: Yleiskartta MK 1:2000 Yleissuunnitelma MK 1:500 Toteutussuunnitelma MK 1:200, 1:100 ja 1:20 Työselostus Tämä työselitys pohjautuu VRT 11:ään eli Viherrakentamisen työselitykseen, Viherympäristöliitto, julkaisu 49 ja seuraavassa on esitetty vain poikkeamat ja täydennykset VRT 11:ään. Työn laajuus Kohde sijaitsee Ranuan kunnan Kirkonkylän koulun piha-alueella. Piha-aluetta parannetaan koko kylän lähiliikuntapaikkana lisäämällä leikkivälineitä sekä peliareena koulun pihalle. Lisäksi koulun välituntialuetta laajennetaan koulun itäpuolen nurmialueelle, jonne lisätään istutuksia ja puita. Urakkarajat on KIRKONKYLÄN KOULU 3(9)

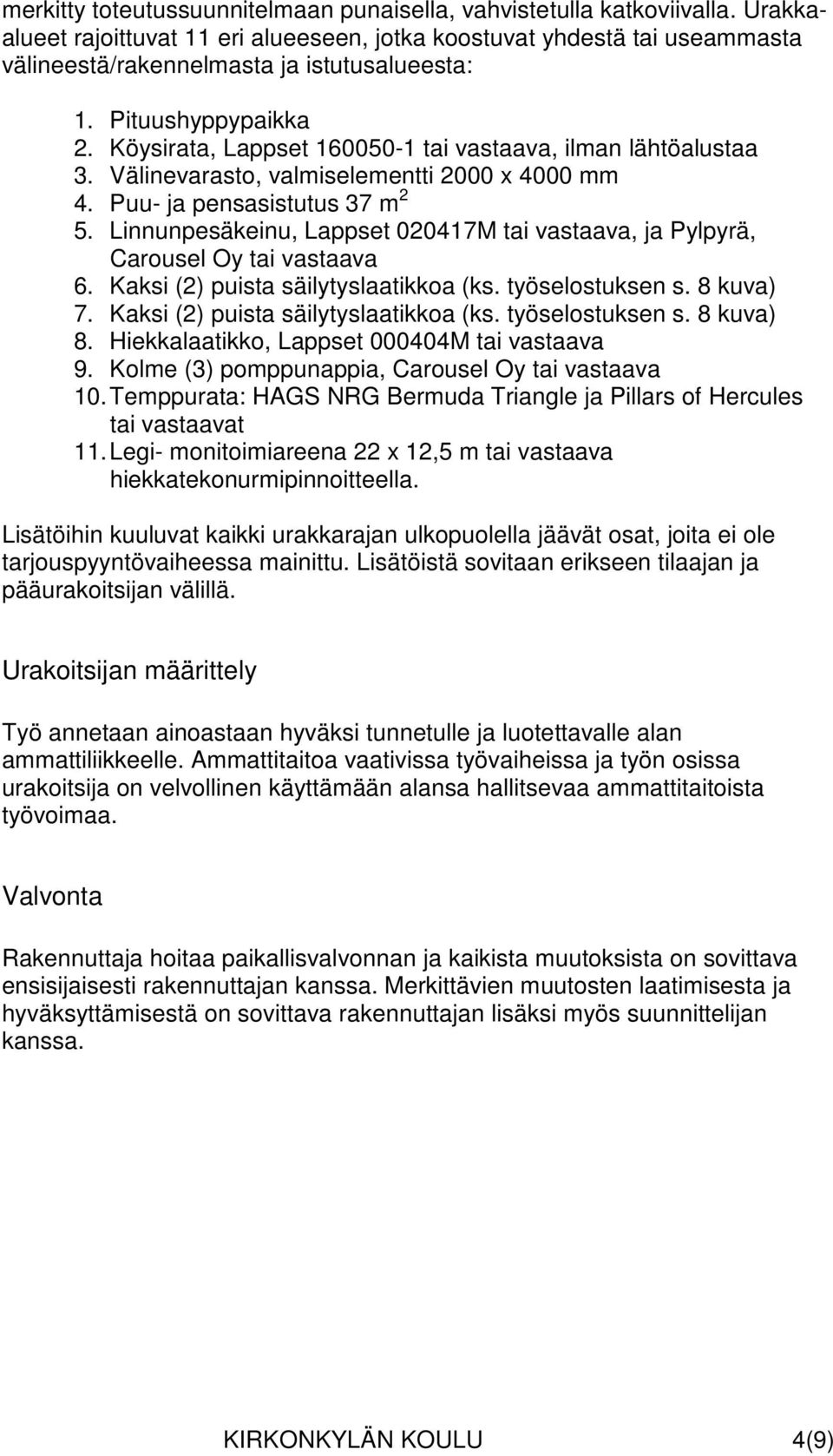

4 merkitty toteutussuunnitelmaan punaisella, vahvistetulla katkoviivalla. Urakkaalueet rajoittuvat 11 eri alueeseen, jotka koostuvat yhdestä tai useammasta välineestä/rakennelmasta ja istutusalueesta: 1. Pituushyppypaikka 2. Köysirata, Lappset tai vastaava, ilman lähtöalustaa 3. Välinevarasto, valmiselementti 2000 x 4000 mm 4. Puu- ja pensasistutus 37 m 2 5. Linnunpesäkeinu, Lappset M tai vastaava, ja Pylpyrä, Carousel Oy tai vastaava 6. Kaksi (2) puista säilytyslaatikkoa (ks. työselostuksen s. 8 kuva) 7. Kaksi (2) puista säilytyslaatikkoa (ks. työselostuksen s. 8 kuva) 8. Hiekkalaatikko, Lappset M tai vastaava 9. Kolme (3) pomppunappia, Carousel Oy tai vastaava 10. Temppurata: HAGS NRG Bermuda Triangle ja Pillars of Hercules tai vastaavat 11. Legi- monitoimiareena 22 x 12,5 m tai vastaava hiekkatekonurmipinnoitteella. Lisätöihin kuuluvat kaikki urakkarajan ulkopuolella jäävät osat, joita ei ole tarjouspyyntövaiheessa mainittu. Lisätöistä sovitaan erikseen tilaajan ja pääurakoitsijan välillä. Urakoitsijan määrittely Työ annetaan ainoastaan hyväksi tunnetulle ja luotettavalle alan ammattiliikkeelle. Ammattitaitoa vaativissa työvaiheissa ja työn osissa urakoitsija on velvollinen käyttämään alansa hallitsevaa ammattitaitoista työvoimaa. Valvonta Rakennuttaja hoitaa paikallisvalvonnan ja kaikista muutoksista on sovittava ensisijaisesti rakennuttajan kanssa. Merkittävien muutosten laatimisesta ja hyväksyttämisestä on sovittava rakennuttajan lisäksi myös suunnittelijan kanssa. KIRKONKYLÄN KOULU 4(9)

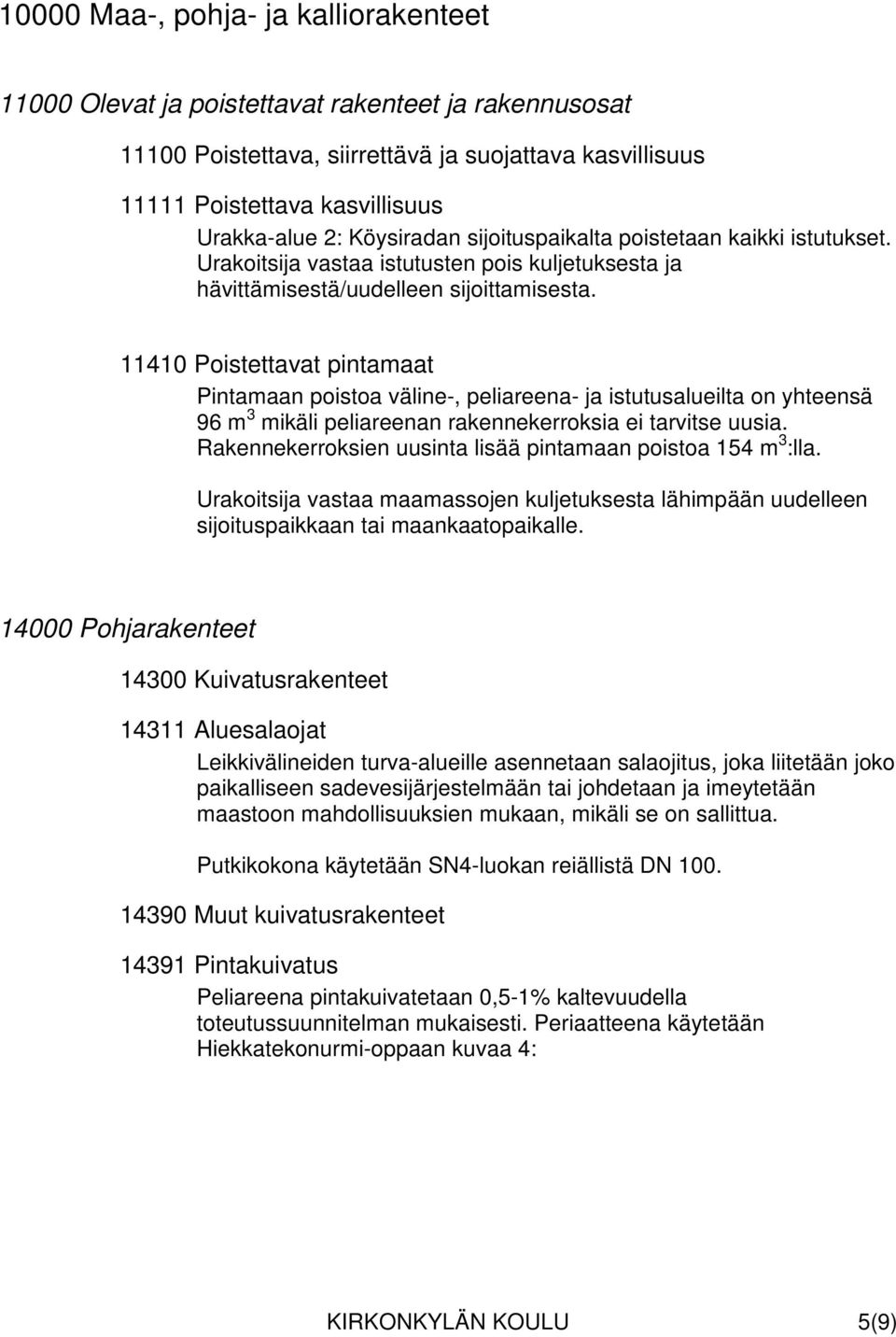

5 10000 Maa-, pohja- ja kalliorakenteet Olevat ja poistettavat rakenteet ja rakennusosat Poistettava, siirrettävä ja suojattava kasvillisuus Poistettava kasvillisuus Urakka-alue 2: Köysiradan sijoituspaikalta poistetaan kaikki istutukset. Urakoitsija vastaa istutusten pois kuljetuksesta ja hävittämisestä/uudelleen sijoittamisesta Poistettavat pintamaat Pintamaan poistoa väline-, peliareena- ja istutusalueilta on yhteensä 96 m 3 mikäli peliareenan rakennekerroksia ei tarvitse uusia. Rakennekerroksien uusinta lisää pintamaan poistoa 154 m 3 :lla. Urakoitsija vastaa maamassojen kuljetuksesta lähimpään uudelleen sijoituspaikkaan tai maankaatopaikalle Pohjarakenteet Kuivatusrakenteet Aluesalaojat Leikkivälineiden turva-alueille asennetaan salaojitus, joka liitetään joko paikalliseen sadevesijärjestelmään tai johdetaan ja imeytetään maastoon mahdollisuuksien mukaan, mikäli se on sallittua. Putkikokona käytetään SN4-luokan reiällistä DN Muut kuivatusrakenteet Pintakuivatus Peliareena pintakuivatetaan 0,5-1% kaltevuudella toteutussuunnitelman mukaisesti. Periaatteena käytetään Hiekkatekonurmi-oppaan kuvaa 4: KIRKONKYLÄN KOULU 5(9)

6 20000 Päällys- ja pintarakenteet Päällysrakenteen osat ja radan alusrakennekerrokset Päällysteet ja pintarakenteet Erikoispintarakenteet Turvasora Turvasora asennetaan toteutussuunnitelman rakennekuvan 2 mukaisin kerrosvahvuuksin ja rakentein leikkivälineille. Pituushyppypaikan hiekka Hiekka asennetaan toteutussuunnitelman rakennekuvan 3 mukaisin kerrosvahvuuksin ja rakentein suunnitelmassa merkitylle alueelle. Hiekka-alueen koko on 2000 x 5000 mm. Hiekka-aluetta ei rajata reunatuella, jottei reunoista aiheudu vaaraa luisteluun talvella. Hiekka tulee olla samassa tasossa muun kentän pinnan kanssa. KIRKONKYLÄN KOULU 6(9)

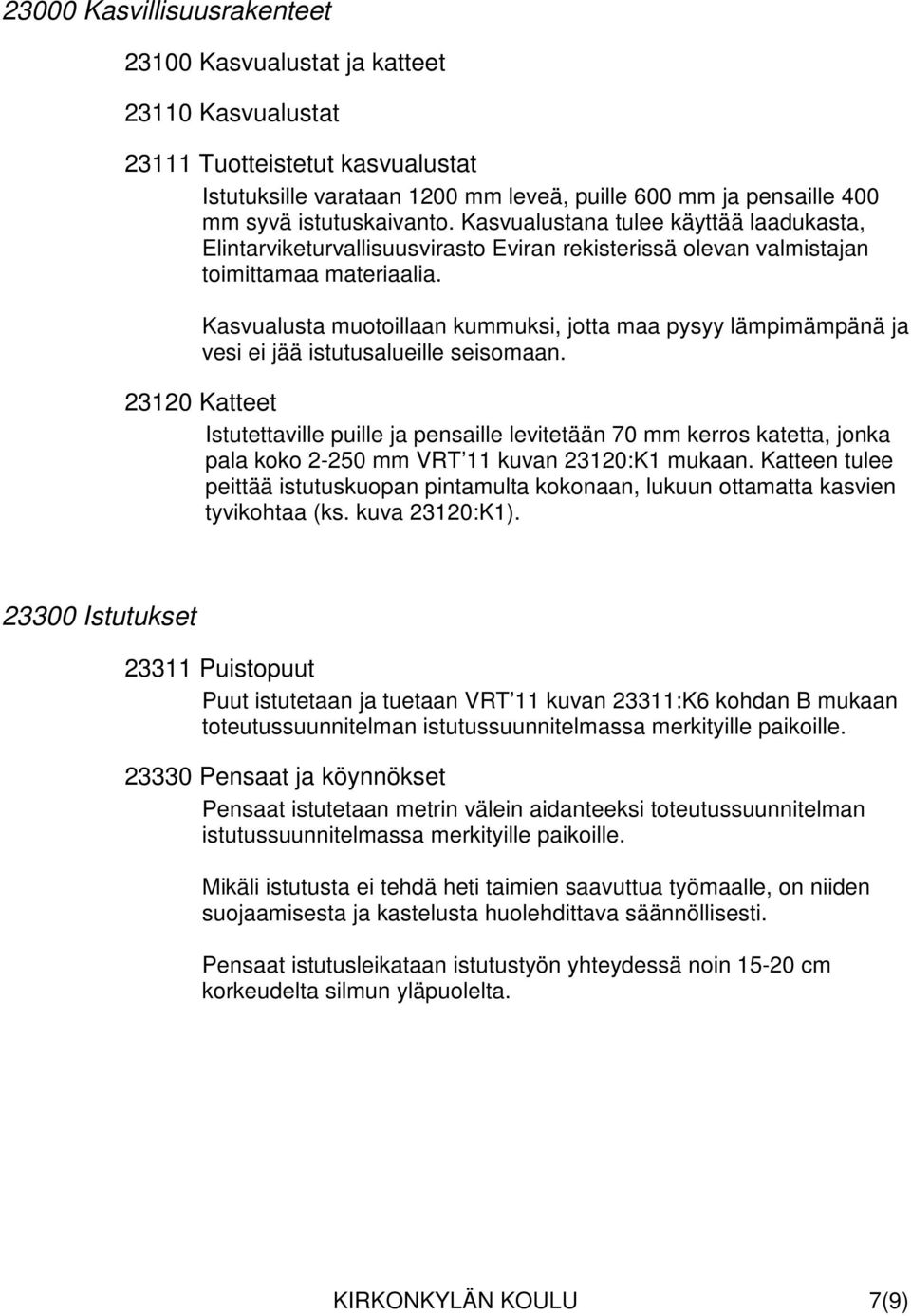

7 23000 Kasvillisuusrakenteet Kasvualustat ja katteet Kasvualustat Tuotteistetut kasvualustat Istutuksille varataan 1200 mm leveä, puille 600 mm ja pensaille 400 mm syvä istutuskaivanto. Kasvualustana tulee käyttää laadukasta, Elintarviketurvallisuusvirasto Eviran rekisterissä olevan valmistajan toimittamaa materiaalia. Kasvualusta muotoillaan kummuksi, jotta maa pysyy lämpimämpänä ja vesi ei jää istutusalueille seisomaan Katteet Istutettaville puille ja pensaille levitetään 70 mm kerros katetta, jonka pala koko mm VRT 11 kuvan 23120:K1 mukaan. Katteen tulee peittää istutuskuopan pintamulta kokonaan, lukuun ottamatta kasvien tyvikohtaa (ks. kuva 23120:K1) Istutukset Puistopuut Puut istutetaan ja tuetaan VRT 11 kuvan 23311:K6 kohdan B mukaan toteutussuunnitelman istutussuunnitelmassa merkityille paikoille Pensaat ja köynnökset Pensaat istutetaan metrin välein aidanteeksi toteutussuunnitelman istutussuunnitelmassa merkityille paikoille. Mikäli istutusta ei tehdä heti taimien saavuttua työmaalle, on niiden suojaamisesta ja kastelusta huolehdittava säännöllisesti. Pensaat istutusleikataan istutustyön yhteydessä noin cm korkeudelta silmun yläpuolelta. KIRKONKYLÄN KOULU 7(9)

8 30000 Järjestelmät Turvallisuusrakenteet ja opastusjärjestelmät Aidat, puomit, portit Reunapaalut ja pollarit HUOM! Ei sisälly urakkaan! Välituntialueen rajoille tehdään noin 200 mm halkaisijaltaan olevista puupaaluista. Puupaalut asennetaan joko suoraan maakosketukseen, jolloin puutavaran tulee olla maakosketukseen soveltuvaa, tai betonijalkaan kiinnitettävän metallikengän avulla. Puupaalut maalataan ulkokäyttöön sopivalla maalilla suunnitelman mukaisin värein: keltainen RAL 1018, punainen RAL RAL 2004 ja sininen RAL Rakennelmat Kalusteet ja varusteet Leikki- ja oleskelualueiden kalusteet ja varusteet Leikkivälineet ja varasto-rakennus asennetaan paikoilleen valmistajan ohjeiden mukaisesti toteutussuunnitelmassa merkityille paikoille. Koulurakennuksen seinustoille rakennetaan neljä (4) puista säilytyslaatikkoa, jotka ovat samanlaiset jo olemassa olevan säilytyslaatikon kanssa: KIRKONKYLÄN KOULU 8(9)

9 46220 Urheilualueiden kalusteet ja varusteet Peliareena asennetaan paikoilleen valmistajan ohjeiden mukaisesti toteutussuunnitelmassa merkitylle paikalle. Areenan päädyt tulee olla 2,4 m ja pitkät sivut 1,2 m korkeita. Aitaelementtien väri on betoninharmaa RAL Maalit tulee olla 3 m leveitä. Aitapylväiden perustaminen tehdään valmistajan ohjeiden mukaisesti niin, että maanpinnan ja aidan alareunan väli on enintään 50 mm. Aidan perustukset tehdään joko kairaamalla tai pienellä kaivinkoneen kauhalla metrin syvyyteen. Perustuksen leveys on 300 mm. Perustus tehdään paikallevaluna betoniin, jonka lujuus on K 30 ja raekoko 8 mm. Vedeneristystä ja raudoitusta ei ole. Mahdollisuuksien mukaan vanhan kentän pohjaa hyödynnetään hiekkatekonurmen asennusalustana. Kentän rakennekerrokset tutkitaan ennen rakennustöiden aloittamista. Mikäli kenttää voidaan hyödyntää, tasataan kentän pinta noin 100 mm kivituhkakerroksella hiekkatekonurmen asennusalustaksi. Luistelukentän laidalle sijoitetaan toteutussuunnitelman mukaisesti valmiina elementtinä tilattava välinevarasto. Varaston mitat tulee olla n x 4000 mm. Luistelukentän molempiin päätyihin sijoitetaan myös 3000 x 2000 mm kokoiset jalkapallomaalit (HUOM! Maalit eivät sisälly urakkaan.) KIRKONKYLÄN KOULU 9(9)
