1 SEMTU OY RAKENTEIDEN VEDENERISTYSRATKAISUT

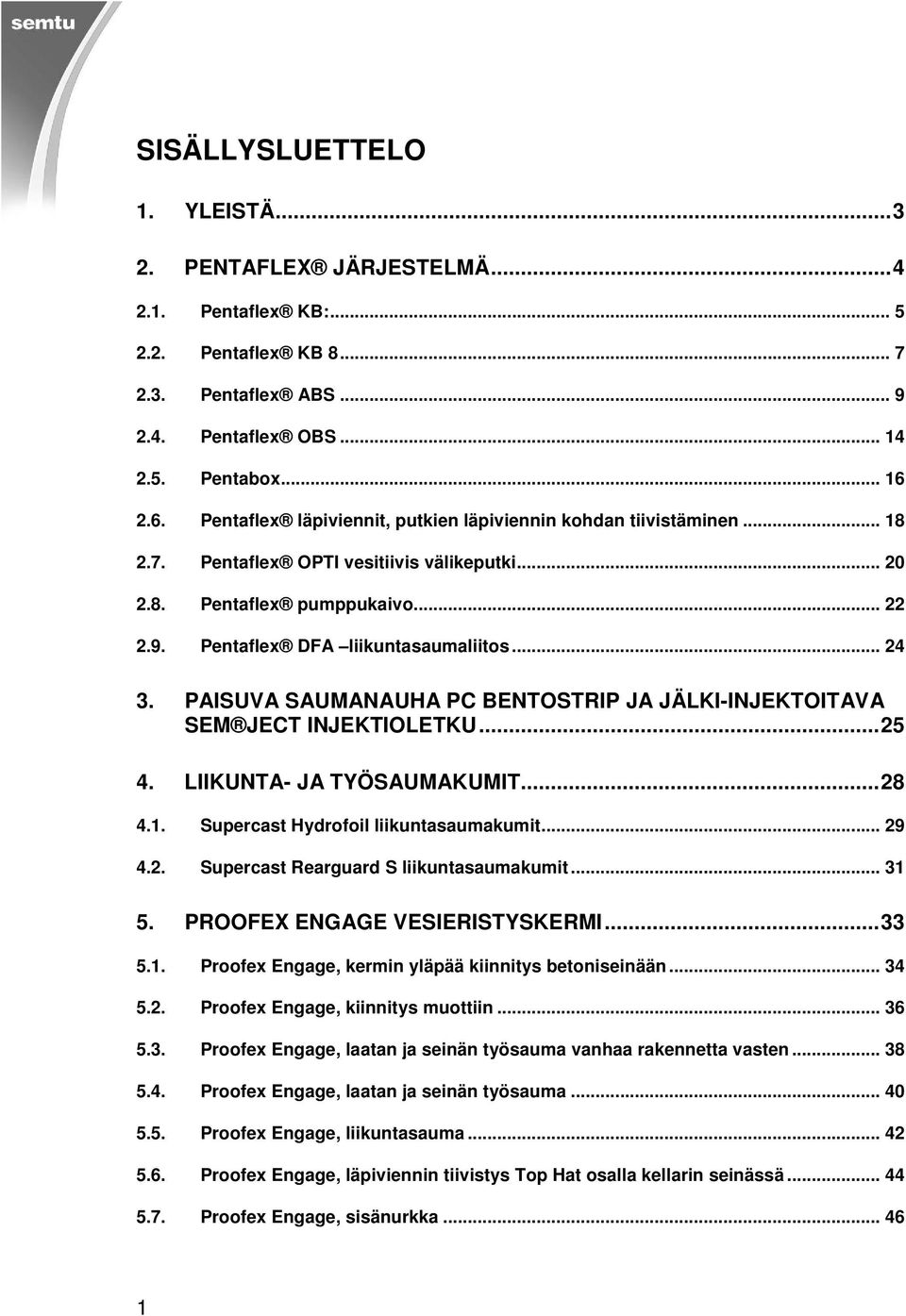

2 SISÄLLYSLUETTELO 1. YLEISTÄ PENTAFLEX JÄRJESTELMÄ Pentaflex KB: Pentaflex KB Pentaflex ABS Pentaflex OBS Pentabox Pentaflex läpiviennit, putkien läpiviennin kohdan tiivistäminen Pentaflex OPTI vesitiivis välikeputki Pentaflex pumppukaivo Pentaflex DFA liikuntasaumaliitos PAISUVA SAUMANAUHA PC BENTOSTRIP JA JÄLKI-INJEKTOITAVA SEM JECT INJEKTIOLETKU LIIKUNTA- JA TYÖSAUMAKUMIT Supercast Hydrofoil liikuntasaumakumit Supercast Rearguard S liikuntasaumakumit PROOFEX ENGAGE VESIERISTYSKERMI Proofex Engage, kermin yläpää kiinnitys betoniseinään Proofex Engage, kiinnitys muottiin Proofex Engage, laatan ja seinän työsauma vanhaa rakennetta vasten Proofex Engage, laatan ja seinän työsauma Proofex Engage, liikuntasauma Proofex Engage, läpiviennin tiivistys Top Hat osalla kellarin seinässä Proofex Engage, sisänurkka

3 5.8. Proofex Engage, ulkonurkka Proofex Engage, hissimontun tiivistys Proofex Engage, kermin nurkka Proofex Engage, paalun pään tiivistys Proofex Engage, putkiläpiviennin tiivistys Top Hat osalla laatassa Proofex Engage, putkiläpiviennin tiivistys Proofex Engage, viemärin ripustuksen kohdan tiivistys

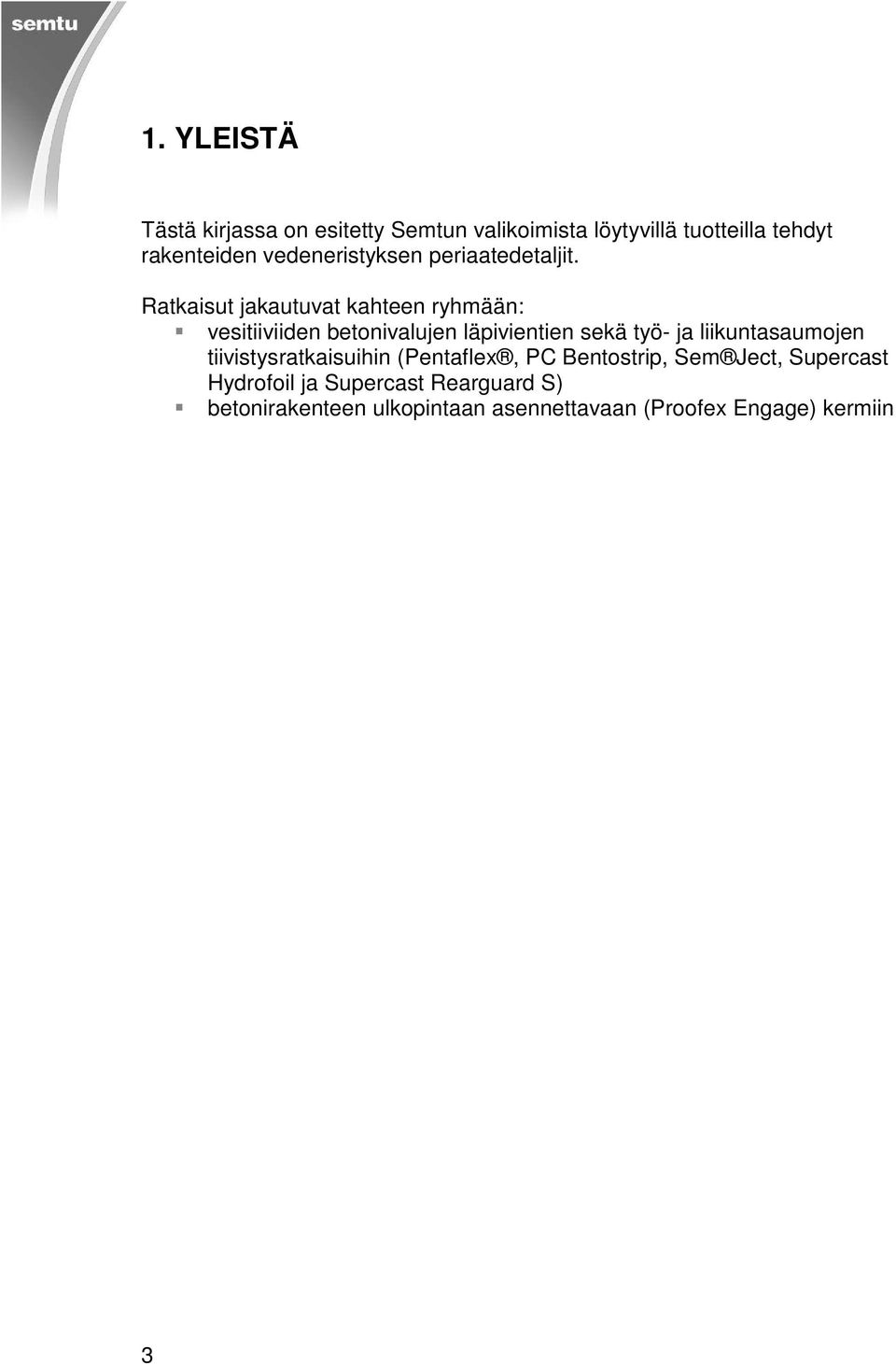

4 1. YLEISTÄ Tästä kirjassa on esitetty Semtun valikoimista löytyvillä tuotteilla tehdyt rakenteiden vedeneristyksen periaatedetaljit. Ratkaisut jakautuvat kahteen ryhmään: vesitiiviiden betonivalujen läpivientien sekä työ- ja liikuntasaumojen tiivistysratkaisuihin (Pentaflex, PC Bentostrip, Sem Ject, Supercast Hydrofoil ja Supercast Rearguard S) betonirakenteen ulkopintaan asennettavaan (Proofex Engage) kermiin 3

5 2. PENTAFLEX JÄRJESTELMÄ Järjestelmä lyhyesti (tarkemmat tiedot käyttöohjeesta): - Pentaflex järjestelmä on kehitetty vesitiiviiden betonivalujen: o työsaumojen o seinien kutistumasaumojen (OBS) o ja läpivientien tiivistykseen. o Liikuntasaumoissa käytetään esim. Supercast Hydrofoil tai Supercast Rearguard S liikuntasaumakumeja - Vesitiiviys perustuu Pentaflex pinnoitteen tarrautumiseen betonin huokosrakenteeseen valun sitoutumisvaiheessa. - Hyvä elastisuus takaa sauman tiiviyden myös rakenteen kutistuessa. - Pinnoitus on työ- ja kutistumasaumoissa sauman läpi menevässä työsaumapellissä, kts. kuvat. - Läpivientiosissa pinnoite on läpimenevän putken ympärillä olevassa peltilaipassa ja välikeputkissa putken ympärillä olevana nauhan - Helppo asentaa: o Jatkoksiin ei hitsausta, limitetään >50mm+jatkoskiinnike, tarramainen pinnoite tarttuu tiukasti kiinni (kts. käyttöohje) o Tuetaan valmiilla kiinnikkeillä raudoitukseen 4

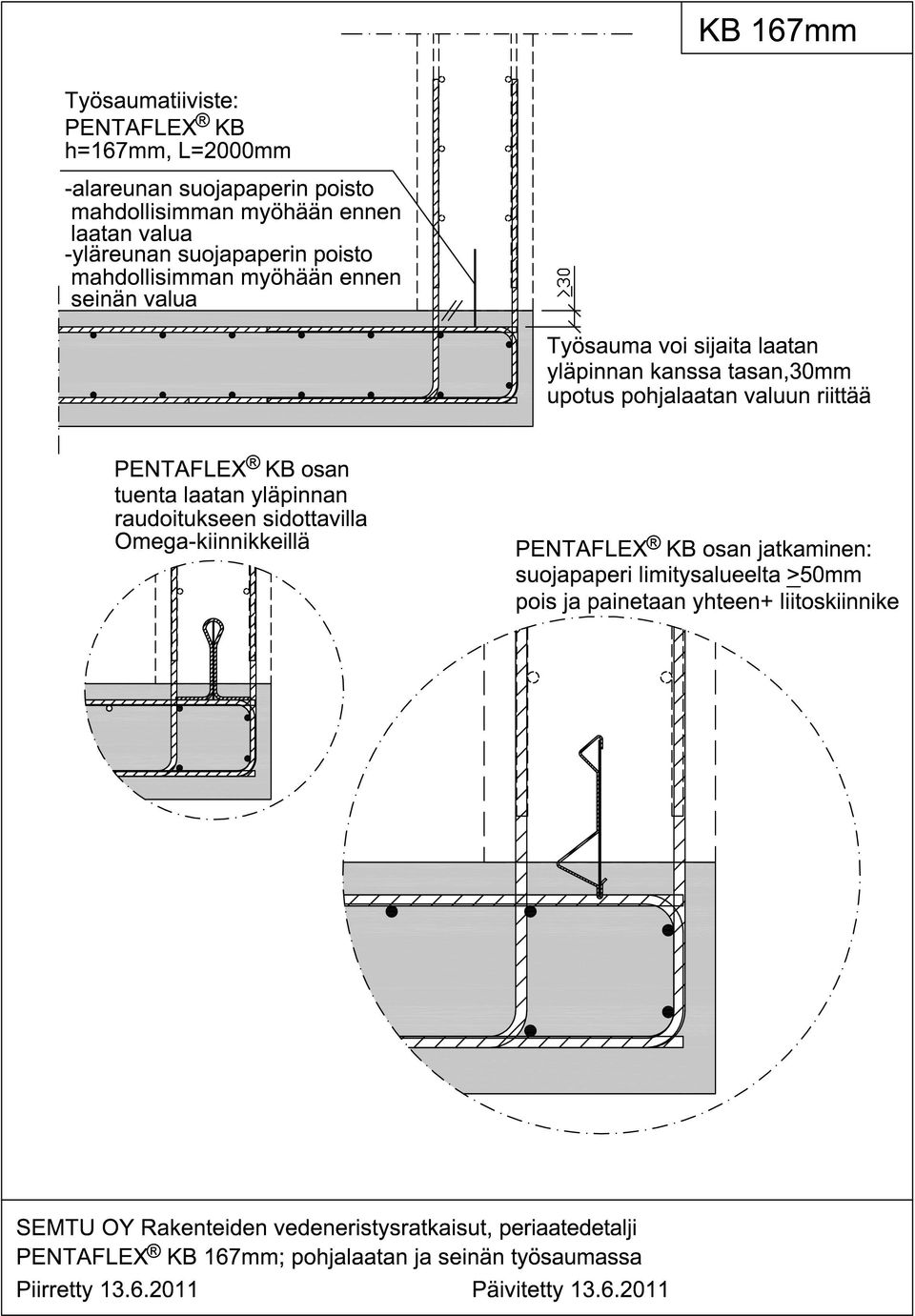

6 Pentaflex KB: Työsaumapelti jonka leveys on 167mm ja joka on pinnoitettu kauttaaltaan Pentaflex pinnoitteella. Pääasiallinen käyttökohde: laatan ja seinän työsauman tiivistys. Asennetaan yleensä Omega kiinnikkeillä laatan yläpinnan raudoituksen päälle, 30mm upotus alapohjalaatan betoniin riittää tekemään saumasta tiiviin. (Pentaflex KB sisältyy myös Pentaflex ABS osan toimitukseen työsauman tiivisteosana).

7

8 Pentaflex KB 8 Työsaumapelti jonka leveys on 80mm ja joka on pinnoitettu kauttaaltaan Pentaflex pinnoitteella. Pääasiallinen käyttökohde: seinän ja välipohjalaatan sauman tiivistys.

9

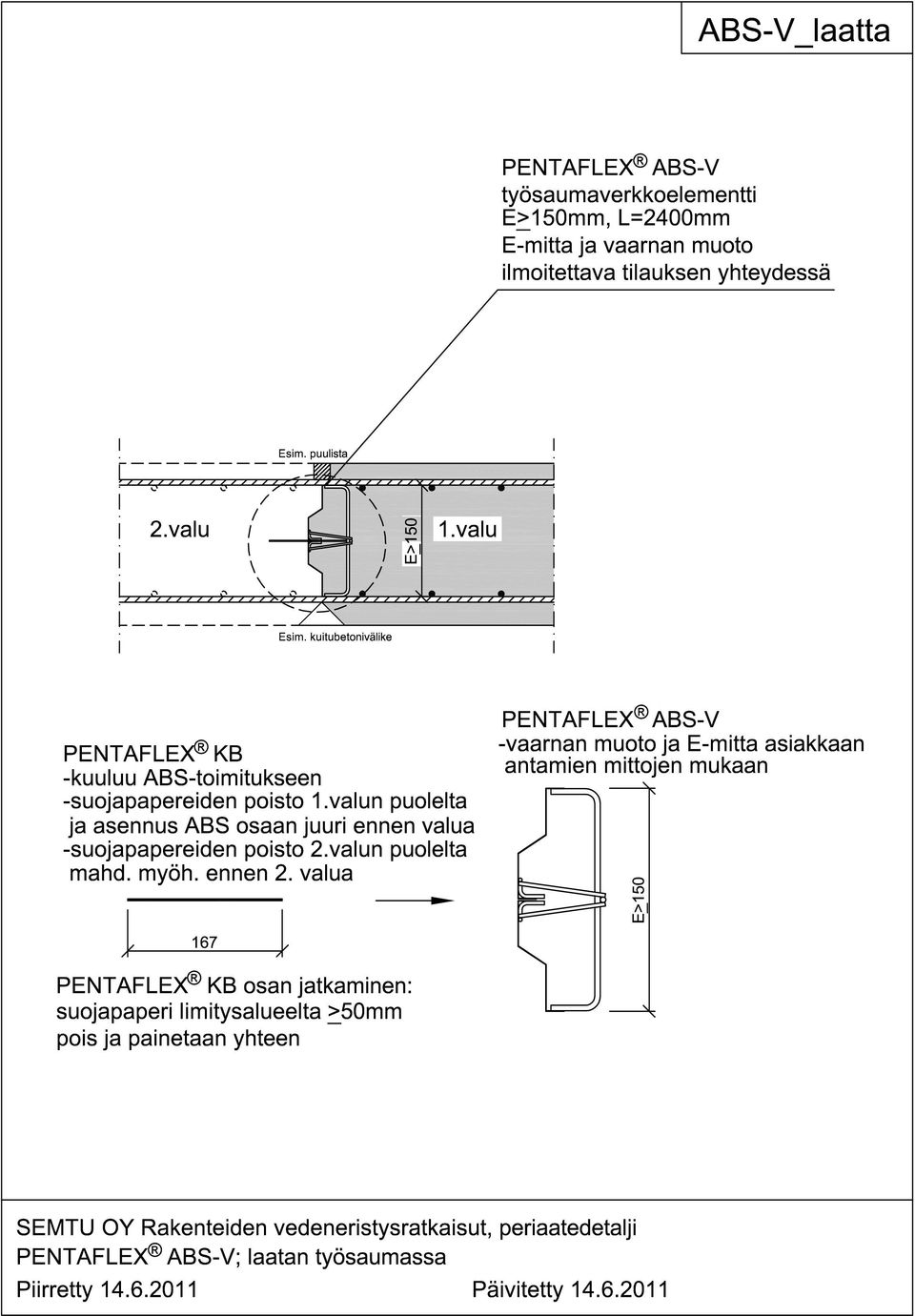

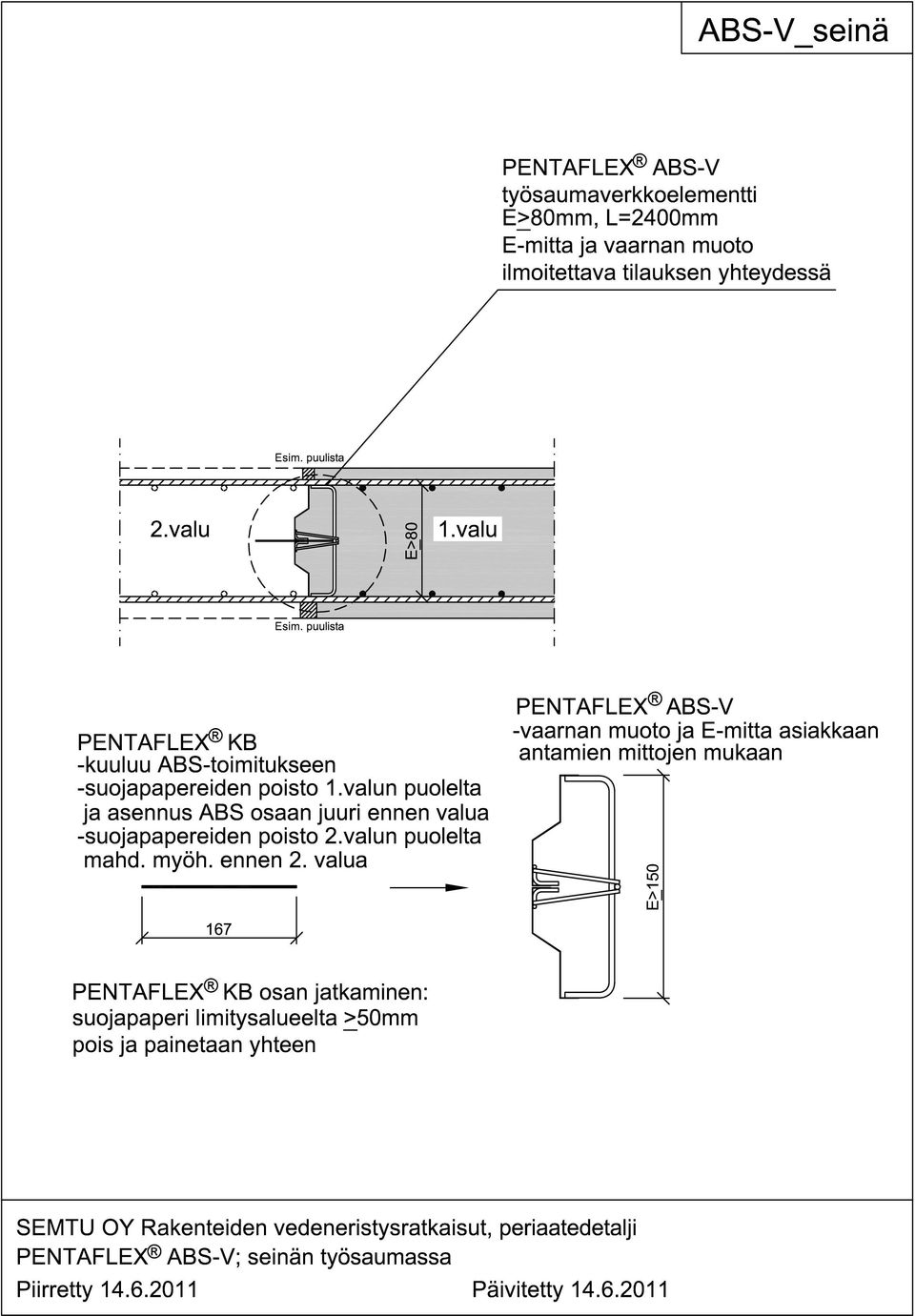

10 2.3. Pentaflex ABS Työsaumaverkkoelementti, jota käytetään joko laatan tai seinän valujen työsaumassa. ABS toimii oikeilla mitoilla tehtynä reunamuottina. Verkko koostuu kahdesta osasta, ylä- ja alapinnan verkkojen väliin asennetaan toimitukseen sisältyvä tiivistysosa, Pentaflex KB ennen valua. Valmistetaan karhealle työsaumalle ABS- R, tai tilaajan antamilla mitoilla vaarnaprofiilimuotoon ABS-V. Seinä seinä, ABS-R Seinä seinä, ABS-V Laatta laatta, ABS-R Laatta laatta, ABS-V 9

11

12

13

14

15 2.4. Pentaflex OBS Halkeaman ohjaus elementti, jolla seiniin tehdään hallitut kutistumasaumat. Voidaan valaa vapaasti valitun mittaiset seinävalut, ilman että kutistumahalkeamat aiheuttavat ongelmia vesitiiviyden suhteen Sijoitetaan suunnittelijan määräämiin kohtiin, esimerkiksi 10m:n välein Osan sileä pelti katkaisee betonin poikkileikkauksen, joka aiheuttaa halkeaman osan kohdalle. Rakenteellisesti tarpeen oleva osuus teräksistä jatkuu sauman läpi normaalisti, kutistuman vuoksi tarvittava raudoituksen osa on suositeltavaa katkaista sauman kohdalta. OBS:n Pentaflex pinnoitettu peltilaippa tekee halkeamasaumasta vesitiiviin. 14

16

17 2.5. Pentabox Vesitiivis työsaumaraudoite, jossa on peltikotelon keskilinjassa molemmin puolin koteloa, Pentaflex pinnoitettu osuus. Suositellaan että mahdollisimman lähelle tätä osaa sijoitetaan Pentaflex OBS osa jolloin peltikotelon pinnoissa oleviin Pentaflex nauhoihin ei kohdistu liian suurta pakkovoimaa, joka repisi sauman auki. Eroaa siis muista Pentaflex järjestelmän osista sillä, että pinnoitettu pelti on työsauman suuntainen, kuin muissa osissa pinnoitettu pelti on työsaumaa vastaan kohtisuora. 16

18

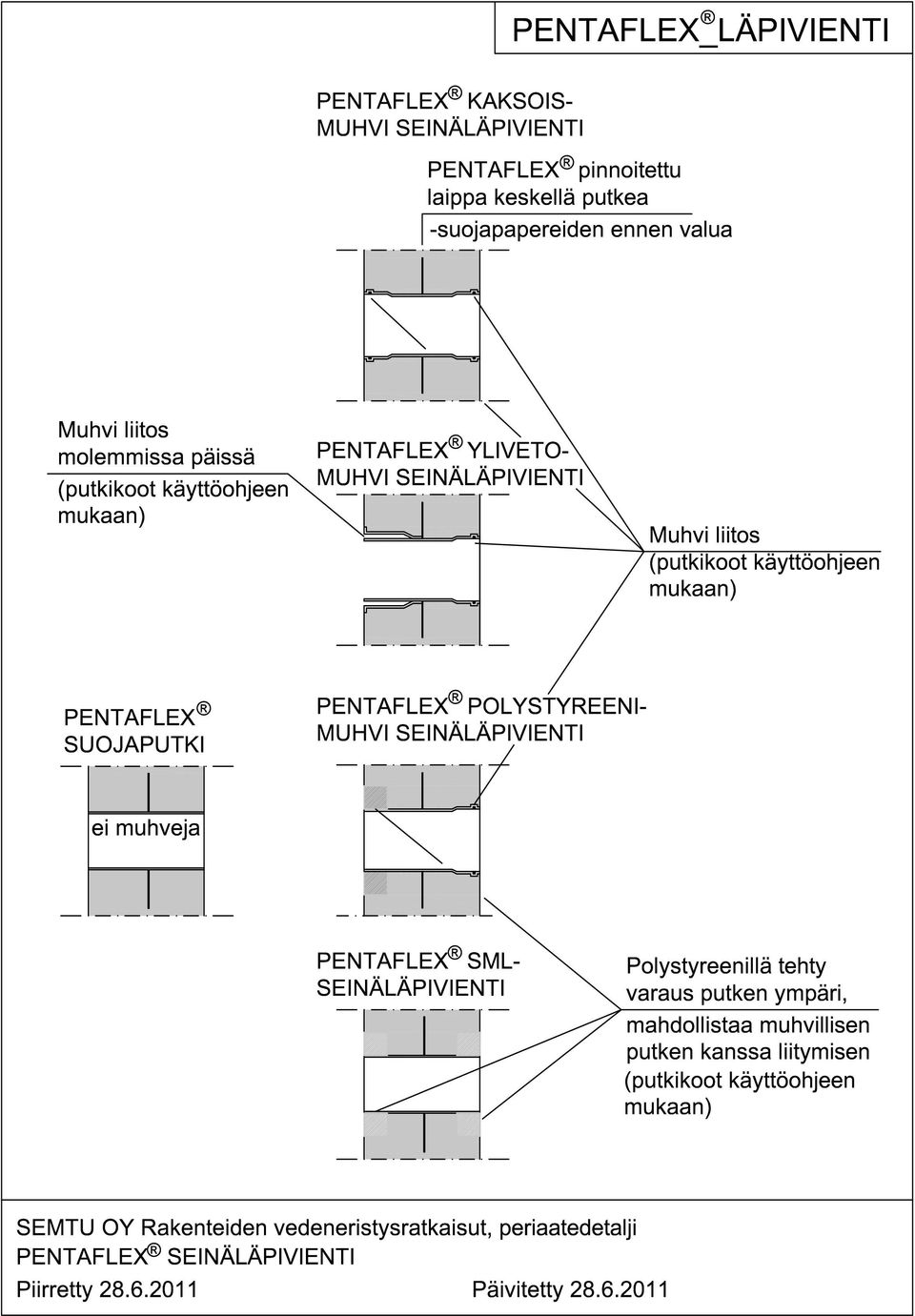

19 2.6. Pentaflex läpiviennit, putkien läpiviennin kohdan tiivistäminen Putkityypin, materiaalin ja koon mukaan valittavat läpivientikappaleet. Toimitettavassa läpivientiputkessa on peltinen laippa, jossa Pentaflex pinnoite. Katso käyttöohjeesta tarkemmat tiedot. 18

20

21 2.7. Pentaflex OPTI vesitiivis välikeputki Pentaflex OPTI on muottivälikkeiden lävistyksen kohdissa käytettävä vesitiivis välikeputki. Putki tulpataan molemmista päistä välikkeiden poiston ja muottien purun jälkeen. Välikeputki on muovinen, muodoltaan ulkopinnasta profiloitu, ja siinä on Pentaflex pinnoite putken puolivälissä. 20

22

23 2.8. Pentaflex pumppukaivo Pentaflex pumppukaivo on esivalmistettu, ja siinä on Pentaflex pinnoite alapohjalaatan valun kohdalla, vesitiivistä liitosta varten. Katso käyttöohjeesta tarkemmat tiedot ja mallit mitä on tarjolla. 22

24

25 2.9. Pentaflex DFA liikuntasaumaliitos Pentaflex DFA on liitososa, jolla PENTAFLEX KB osa liitetään Supercast Hydrofoil liikuntasaumakumiin. Voidaan soveltaa myös liityttäessä Pentaflexilla PC Bentostrip paisuvaan saumanauhaan. 24

26 3. PAISUVA SAUMANAUHA PC BENTOSTRIP JA JÄLKI- INJEKTOITAVA SEM JECT INJEKTIOLETKU Vesitiiviiden betonivalujen saumoihin voidaan asentaa bentoniitista valmistettu paisuva saumanauha PC BENTOSTRIP, joka reagoi veden kanssa ollessaan betonivalussa, jolloin se turpoaa ja estää veden pääsyn sauman läpi. Nauha asennetaan mahdollisimman keskelle vesitiivistä rakennetta. Nauhassa on suojapinta, joka estää sen turpoamisen ennen kuin se on betonivalussa. Betonin emäksisyys saa aikaan pinnan liukenemisen, jonka jälkeen nauha alkaa turvota kun rakenteen saumaan tulee vettä. Lisävarmistuksena voidaan käyttää Sem Ject injektioletkua. Letkun päät voidaan ohjata injektiorasiaan (sähkörasiasta tehtyyn) ja valun jälkeen letku voidaan injektoida. PC BENTOSTRIP bentoniitti nauhaa ja SEM JECT injektioletkua voidaan käyttää työsaumoissa myös yksinään. 25

27

28

29 4. LIIKUNTA- JA TYÖSAUMAKUMIT Supercast liikunta- ja työsaumakumeja käytetään työ- ja liikuntasaumojen tiivistämiseen. Supercast nauhoja on valun ulkopintaan muottia vasten asennettava Supercast Rearguard S ja Supercast Hydrofoil, joka asennetaan valun keskelle. Profiilien jatkaminen tapahtuu päittäisliitoksella puskusaumaan hitsaamalla. Profiilien risteyskohtiin on tilaamalla saatavissa erikoisliitososia, joilla voidaan eri suunnista tulevien profiilien jatkoskohdat tehdä pelkkiä suoria puskuliitoksia hitsaamalla. Vakiomittoja ovat 150 ja 200mm leveät Supercast Hydrofoil profiilit ja 250mm leveä Supercast Rearguard S profiili. 28

30 4.1. Supercast Hydrofoil liikuntasaumakumit Supercast Hydrofoil on betonivalun keskelle asennettava kuminen tiivistysosa. Jatkokset tehdään puskusaumaan asentamalla ja hitsaamalla. Erikseen tilaamalla on mahdollista saada valmiita liitososia useamman nauhan tai esim. 90 asteen kulmassa liittyvien nauhojen risteyskohtiin. Näiden valmiiden osien käyttö helpottaa työmaalla tehtäviä muutoin haastavia jiiriin hitsattavia kohtia. 29

31

32 4.2. Supercast Rearguard S liikuntasaumakumit Maata vasten tai muottipintaan asennettava profiili joka jää (yleensä) valun ulkopintaan. Jatkokset tehdään puskusaumaan asentamalla ja hitsaamalla. Erikseen tilaamalla on mahdollista saada valmiita liitososia useamman nauhan tai esim. 90 asteen kulmassa liittyvien nauhojen risteyskohtiin. Näiden valmiiden osien käyttö helpottaa työmaalla tehtäviä muutoin haastavia jiiriin hitsattavia kohtia. 31

33

34 5. PROOFEX ENGAGE VESIERISTYSKERMI Polyeteenikermi jota käytetään yleensä rakenteen ulkopinnassa ulkopuoliselta vedenpaineelta tai kosteudelta suojaamiseen. Kermi asennetaan ennen betonivalua alapohjalaatan alle (kermin alla tulee olla tasaushiekka tai työbetoni, ei teräviä kiviä tmv.) ja seinissä muottiin kiinni käyttäen esim. Proofex Engage saumateipin palasia. Kermissä olevan verkkokuvioinnin avulla se tarttuu betonivaluun mekaanisesti kiinni. Liikuntasaumojen kohdalla kermin tartunta betoniin estetään pidemmältä matkalta liitteenä olevan detaljin mukaan. Kermiä voidaan käyttää myös erikoissovelluksissa esimerkiksi pintalaatan alla vesieristyksenä tai ruiskubetoni voidaan ruiskuttaa sitä vasten. Lisätietoja käyttöohjeesta ja Semtun teknisestä tuesta. 33

35 5.1. Proofex Engage, kermin yläpää kiinnitys betoniseinään Kermi voidaan kiinnittää yläpäästään esimerkiksi naulaamalla muottiin kiinni. Naulan reiät tulee paikata saumateipillä tai nauloilla rei itetty osuus (samalla betonipinnan yläpuolelle jäävä osuus) leikataan pois. 34

36

37 5.2. Proofex Engage, kiinnitys muottiin Kiinnitetään muottiin esimerkiksi saumateipin palasilla. 36

38

39 5.3. Proofex Engage, laatan ja seinän työsauma vanhaa rakennetta vasten Vanhaan rakenteeseen kiinnitetään Hydrocell XL levy kiinni, joka suojaa Engage kermiä vanhan seinä epätasaisuuksilta ja samalla muodostaa vanhan ja uuden rakenteen välille liikuntasauman. Tällöin erillistä muotitusta ei tarvita jos vanha seinä rakenne kestää valupaineen eikä muita syitä ole. 38

40

41 5.4. Proofex Engage, laatan ja seinän työsauma Ennen valua laatan alapinta eristetään Engage kermillä ja reunamuottiin kiinnitetään laatan paksuuden korkuinen kaistale Engage kermiä. Ennen seinävalua, seiniä eristettäessä, reunamuotin ja seinän Engage kermit yhdistetään ulkopuolelta saumateipillä. Saumateipin asennus voidaan tehdä myös seinävalun jälkeen, jos voidaan olla varmoja että betoni ei pääse muotin ja kermin väliin valuvaiheessa (kermin ulkopinnan tulee olla puhdas saumateipin asennusvaiheessa). 40

42

43 5.5. Proofex Engage, liikuntasauma Liikuntasaumojen kohdalla betonivaluun asennetaan Supercast Rearguard S liikuntasaumakumi, joka estää kermin tartunnan betonivaluun sen leveydellä. Tällöin kermi pääsee liikuntasauman kohdalla venymään sauman auetessa, eikä kermi repeä. Varsinainen liikuntasauman rakenne ja sen kuormien siirtotapa suunnitellaan tapauskohtaisesti rakennesuunnittelijan toimesta. 42

44

45 5.6. Proofex Engage, läpiviennin tiivistys Top Hat osalla kellarin seinässä Kellarin seinien läpivienteihin voidaan 110 ja 160mm putkilla käyttää valmiita Top Hat läpivientiosia, joka kiinnitetään kermiin tarrakaistaleella. Tarrakaistale on Proofex Total Tape nimistä ja se asennetaan läpivientiosan ympäri asennusvaihessa rullalta. Läpivientiosan ja putken välin tiivistys Nitoseal MS50 massalla. Putken ympäri läpivientiosan sisäpuolelle laitetaan paisuva saumanauha, PC BENTOSTRIP. Läpivientiosan ja Engage kermin sauma tiivistetään lisäksi Proofex LM massalla. 44

46

47 5.7. Proofex Engage, sisänurkka Seuraavassa detaljissa on esitetty Proofex Engage kermeillä tehdyn sisänurkan osat ja asennusjärjestys. 46

48

49 5.8. Proofex Engage, ulkonurkka Seuraavassa detaljissa on esitetty Proofex Engage kermeillä tehdyn ulkonurkan osat ja asennusjärjestys. Ulkonurkassa käytettäessä L-kappaletta, tulee sen ulkopintaan kiinnittää ensin Proofex Total Tape tarrakaistale, johon kermi tulee kiinni. 48

50

51 5.9. Proofex Engage, hissimontun tiivistys Seuraavassa detaljissa on esitetty Proofex Engage kermeillä tehdyn hissimontun vesieristys. 50

52

53 5.10. Proofex Engage, kermin nurkka Seuraavassa detaljissa on esitetty Proofex Engage kermin sisänurkan tiivistys. Nurkassa uloimmaksi tulee aina L-kappale jonka päälle tarrakaistaan kiinnitetään Engage kermi, kermin sisäpuolelle tulee Proofex LM massa lisävarmistukseksi. 52

54

55 5.11. Proofex Engage, paalun pään tiivistys Seuraavassa detaljissa on esitetty Proofex Engage kermillä tehdyn kantavan alapohjalaatan paalun pään kohdan tiivistys. Paalun pään kohta valetaan Proofex WG epoksihartsilaastilla. Laastin puristuslujuus on jo vuorokauden jälkeen 89N/mm^2 ja 7:än vuorokauden jälkeen 100N/mm^2, tarkemmat tiedot käyttöohjeesta. Valun tulee ulottua vähintään 20mm Engage kermin päälle kaikkialla. Lisävarmistuksen valun ja kermin saumaan levitetään Proofex LM massa. 54

56

57 5.12. Proofex Engage, putkiläpiviennin tiivistys Top Hat osalla laatassa Seuraavassa deltajissa on esitetty alapohjalaatan läpi menevän 110 tai 160mm:in putken kohdan tiivistys valmiilla Top Hat osalla. Se kiinnitetään kermiin tarrakaistaleella. Tarrakaistale on Proofex Total Tape nimistä ja se asennetaan läpivientiosan ympäri asennusvaihessa rullalta. Läpivientiosan ja putken välin tiivistys Nitoseal MS50 massalla. Putken ympäri läpivientiosan sisäpuolelle laitetaan paisuva saumanauha, PC BENTOSTRIP. Läpivientiosan ja Engage kermin sauma tiivistetään lisäksi Proofex LM massalla. 56

58

59 5.13. Proofex Engage, putkiläpiviennin tiivistys Seuraavassa deltajissa on esitetty alapohjalaatan tai seinän läpi menevän putken kohdan tiivistys paisuvalla saumanauhalla ja Proofex LM massalla. 58

60

61 5.14. Proofex Engage, viemärin ripustuksen kohdan tiivistys Seuraavassa deltajissa on esitetty kantavan alapohjalaatan läpi menevän viemärin ripustuksen kohdan tiivistys Proofex LM massalla. 60

62
