1 3D-Win 5.6 Luentomateriaali 3D-Win käyttäjäpäivät Hämeenlinna 3D-system Oy Kielotie 14 B, VANTAA Puh. (09)

2 1. Muutokset > 5.6 Listaan on koottu tärkeimmät muutokset ja lisäykset versioissa 5.4.2, 5.5 ja 5.6. Tarkempi lista muutoksista löytyy kotisivuiltamme. 1.1 Käyttöliittymä 1. Pikanäppäimet - Pikanäppäinten nimet näytetään valikoissa toimintojen vieressä. 2. Uusia vihjetekstejä pysäytettäessä hiiri kenttien päälle - Yleisesti vihjeteksti näyttää kentän koko sisällön, jos se ei mahdu näkymään kokonaan. 3. Yleinen valintalista - Parannuksia ja lisäyksiä. 4. Kokonaan uusi kaksoispuskuroitu piirto - Huomattavasti nopeampi etenkin isoilla aineistoilla. 1.2 Tiedostot 1. Kokonaan uusi tiedostoelementtien hallintaikkuna [oma esitys] - Säätöä, sorttausta, monivalintaa ja lisää informaatiota. 2. Tiedostovalikossa uudet komennot - Samat toiminnot kuin uudessa elementtilistassa. 3. Parannettu tiedostoelementtien piirtojärjestystä - Tyyppikohtainen ja käyttäjän valitsema piirtojärjestys. 1.3 Tulostus 1. Otsikkotiedoston muutoksia [oma esitys] - Projektin tietojen tulostus makrojen avulla. - Massalaskennan aluemaalausten esittely XY- ja PO-kuvissa. 2. Paperikoko - Lisätty asetukset paperikoon lähettämiselle tulostimella ja sivun asetusten kysymiseen. 3. Paperin keskitys - Shift-näppäimen kanssa keskittää paperin aktiiviseen pisteeseen. 1.4 Formaatit 1. Muutoksia LAS-formaattiin - Lisätty suodatus maksimi-intensiteetin mukaan. - Lisätty pisteiden suodatus hakuetäisyydellä taiteviivoista. - Viivahakutiedostossa olevat sulkeutuvat viivat toimivat aluehakuna. 2. Fgi-maastomalliformaatti - Uusi erikoisasetus FgiFormat Geodeettisen laitoksen kolmioverkkoformaattiin N43-N60 verkkoa varten.

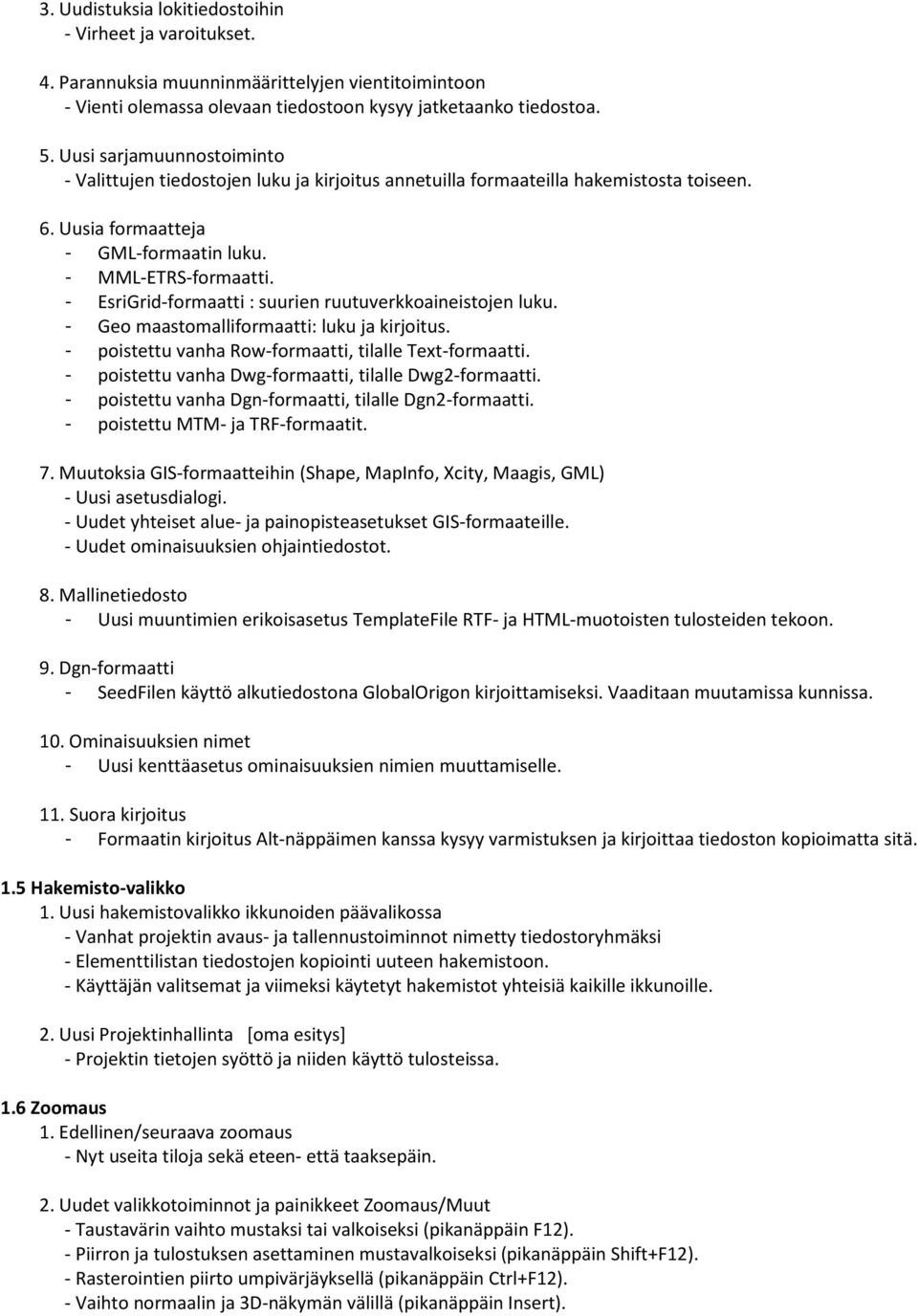

3 3. Uudistuksia lokitiedostoihin - Virheet ja varoitukset. 4. Parannuksia muunninmäärittelyjen vientitoimintoon - Vienti olemassa olevaan tiedostoon kysyy jatketaanko tiedostoa. 5. Uusi sarjamuunnostoiminto - Valittujen tiedostojen luku ja kirjoitus annetuilla formaateilla hakemistosta toiseen. 6. Uusia formaatteja - GML-formaatin luku. - MML-ETRS-formaatti. - EsriGrid-formaatti : suurien ruutuverkkoaineistojen luku. - Geo maastomalliformaatti: luku ja kirjoitus. - poistettu vanha Row-formaatti, tilalle Text-formaatti. - poistettu vanha Dwg-formaatti, tilalle Dwg2-formaatti. - poistettu vanha Dgn-formaatti, tilalle Dgn2-formaatti. - poistettu MTM- ja TRF-formaatit. 7. Muutoksia GIS-formaatteihin (Shape, MapInfo, Xcity, Maagis, GML) - Uusi asetusdialogi. - Uudet yhteiset alue- ja painopisteasetukset GIS-formaateille. - Uudet ominaisuuksien ohjaintiedostot. 8. Mallinetiedosto - Uusi muuntimien erikoisasetus TemplateFile RTF- ja HTML-muotoisten tulosteiden tekoon. 9. Dgn-formaatti - SeedFilen käyttö alkutiedostona GlobalOrigon kirjoittamiseksi. Vaaditaan muutamissa kunnissa. 10. Ominaisuuksien nimet - Uusi kenttäasetus ominaisuuksien nimien muuttamiselle. 11. Suora kirjoitus - Formaatin kirjoitus Alt-näppäimen kanssa kysyy varmistuksen ja kirjoittaa tiedoston kopioimatta sitä. 1.5 Hakemisto-valikko 1. Uusi hakemistovalikko ikkunoiden päävalikossa - Vanhat projektin avaus- ja tallennustoiminnot nimetty tiedostoryhmäksi - Elementtilistan tiedostojen kopiointi uuteen hakemistoon. - Käyttäjän valitsemat ja viimeksi käytetyt hakemistot yhteisiä kaikille ikkunoille. 2. Uusi Projektinhallinta [oma esitys] - Projektin tietojen syöttö ja niiden käyttö tulosteissa. 1.6 Zoomaus 1. Edellinen/seuraava zoomaus - Nyt useita tiloja sekä eteen- että taaksepäin. 2. Uudet valikkotoiminnot ja painikkeet Zoomaus/Muut - Taustavärin vaihto mustaksi tai valkoiseksi (pikanäppäin F12). - Piirron ja tulostuksen asettaminen mustavalkoiseksi (pikanäppäin Shift+F12). - Rasterointien piirto umpivärjäyksellä (pikanäppäin Ctrl+F12). - Vaihto normaalin ja 3D-näkymän välillä (pikanäppäin Insert).

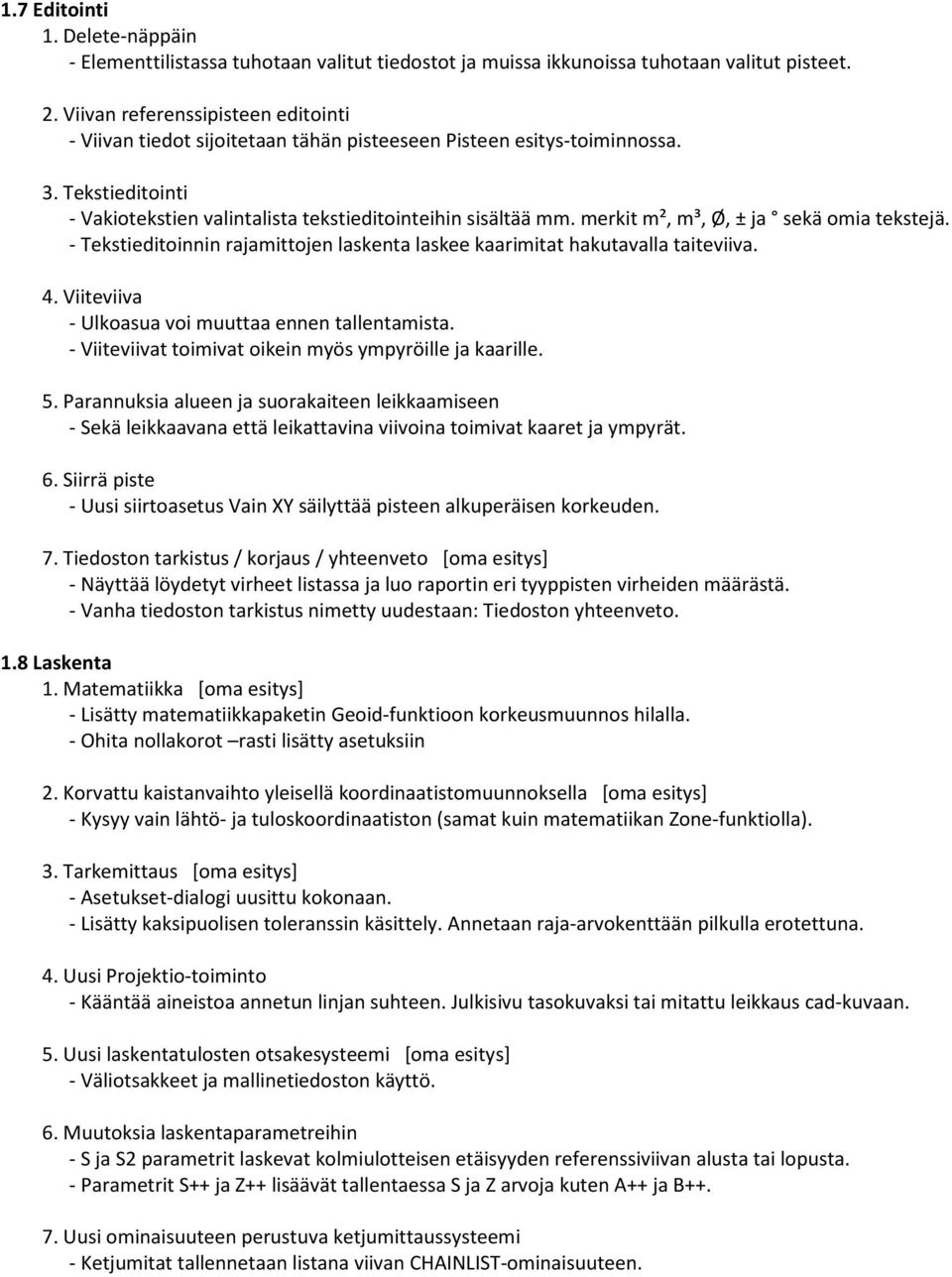

4 1.7 Editointi 1. Delete-näppäin - Elementtilistassa tuhotaan valitut tiedostot ja muissa ikkunoissa tuhotaan valitut pisteet. 2. Viivan referenssipisteen editointi - Viivan tiedot sijoitetaan tähän pisteeseen Pisteen esitys-toiminnossa. 3. Tekstieditointi - Vakiotekstien valintalista tekstieditointeihin sisältää mm. merkit m², m³, Ø, ± ja sekä omia tekstejä. - Tekstieditoinnin rajamittojen laskenta laskee kaarimitat hakutavalla taiteviiva. 4. Viiteviiva - Ulkoasua voi muuttaa ennen tallentamista. - Viiteviivat toimivat oikein myös ympyröille ja kaarille. 5. Parannuksia alueen ja suorakaiteen leikkaamiseen - Sekä leikkaavana että leikattavina viivoina toimivat kaaret ja ympyrät. 6. Siirrä piste - Uusi siirtoasetus Vain XY säilyttää pisteen alkuperäisen korkeuden. 7. Tiedoston tarkistus / korjaus / yhteenveto [oma esitys] - Näyttää löydetyt virheet listassa ja luo raportin eri tyyppisten virheiden määrästä. - Vanha tiedoston tarkistus nimetty uudestaan: Tiedoston yhteenveto. 1.8 Laskenta 1. Matematiikka [oma esitys] - Lisätty matematiikkapaketin Geoid-funktioon korkeusmuunnos hilalla. - Ohita nollakorot rasti lisätty asetuksiin 2. Korvattu kaistanvaihto yleisellä koordinaatistomuunnoksella [oma esitys] - Kysyy vain lähtö- ja tuloskoordinaatiston (samat kuin matematiikan Zone-funktiolla). 3. Tarkemittaus [oma esitys] - Asetukset-dialogi uusittu kokonaan. - Lisätty kaksipuolisen toleranssin käsittely. Annetaan raja-arvokenttään pilkulla erotettuna. 4. Uusi Projektio-toiminto - Kääntää aineistoa annetun linjan suhteen. Julkisivu tasokuvaksi tai mitattu leikkaus cad-kuvaan. 5. Uusi laskentatulosten otsakesysteemi [oma esitys] - Väliotsakkeet ja mallinetiedoston käyttö. 6. Muutoksia laskentaparametreihin - S ja S2 parametrit laskevat kolmiulotteisen etäisyyden referenssiviivan alusta tai lopusta. - Parametrit S++ ja Z++ lisäävät tallentaessa S ja Z arvoja kuten A++ ja B Uusi ominaisuuteen perustuva ketjumittaussysteemi - Ketjumitat tallennetaan listana viivan CHAINLIST-ominaisuuteen.

5 1.9 Maastomalli 1. Uusi toiminto Kopioi viiva malliin - Kopioi taiteviivaa annetulla kaltevuudella maastomalliin tasolle. 2. Massalaskenta [oma esitys] - Kolme eri tapaa laskea massoja. Yhtenäiset tulostiedostot. Selkeämpi visualisointi. - Palautettu vanha poikkarimassalaskennan taulukkomuotoisen tulostiedoston paaluvälin käsittely. - Kaikki massalaskentamenetelmät nostavat maalajipinnat automaattisesti kallion päälle Tiegeometria 1. Uusittu tierakenteiden parametrilaskenta [oma esitys] - Erilliset listat rinnakkaisten ajoratojen, pyöräteiden ja kanaalien määrittämiseen. - Lisätty asetusrasti tieparametrien poistamiseen laskennasta poistamatta niitä listasta. 2. Linjalaskenta - A- ja A2-välimittaparametrit toimivat nyt myös tiegeometrian linjalaskennassa Kairaus 1. Diagrammien piirto - Lisätty pohjaveden tason piirto diagrammiin ja kuvatiedostoon. - Diagrammien absoluuttiset korkeusarvot näytetään aina etumerkin kanssa. - Diagrammin maalajien muutoskohtiin piirretään vaakasuorat viivat. - Lisätty pienet vakioväliset koordinaattiristit kairausikkunaan ja asetusrasti ikkuna-asetuksiin. 2. Tekla-formaatti - Tuki InfraModel 2.0 -tiedostoille. 3. Muutoksia kairausten käsittelyyn - Lisätty uudet kairaustyypit koekuoppa (KO) ja pohjavesiputki (VP). - Kairaukset lyönti (LY), pisto (PI) ja täry (TR) käsitellään nyt erillisinä tyyppeinä. - Häiriintynyt (NO) ja häiriintymätön (NE) näytteenotto käsitellään erillisinä tyyppeinä. - Luetaan ja kirjoitetaan osittain myös tuntemattomat kairaustyypit Asetukset 1. Pisteen esitys - Uusi asetus pisteen esitykselle vain aktiiviselle tiedostolle. - Lisätty asetus isommalle hajapisteen koolle (3x3 risti). - Lisätty asetus tekstin asemoinnille pisteen suhteen. - Erilliset asetukset viivan ja viivapisteen tietojen näyttämiselle. - Selaus-painike Control-näppäimen kanssa lisää aktiivisen pisteen ominaisuudet listaan. 2. Ikkuna-asetukset - Mittakaavajana ja XYZ-nuolisymboli valitaan rastilla. 3. Tiedostoasetukset - Poistettu oletushakemistoasetus. - Lisätty varmuuskopiohakemisto, oletuksena käyttäjäkohtainen <TEMP>/3D-Win. 4. Koodit [oma esitys] - Uusi piirtoasetus vakioväli: käytetään erityisesti poikkileikkausten maalajisymbolien kanssa. - Päivitetty Code_56.dat. Päivityksessä mukana Import_56.dat. 5. Valikkotoiminnot - Asetusten tekoa yksinkertaistettu.

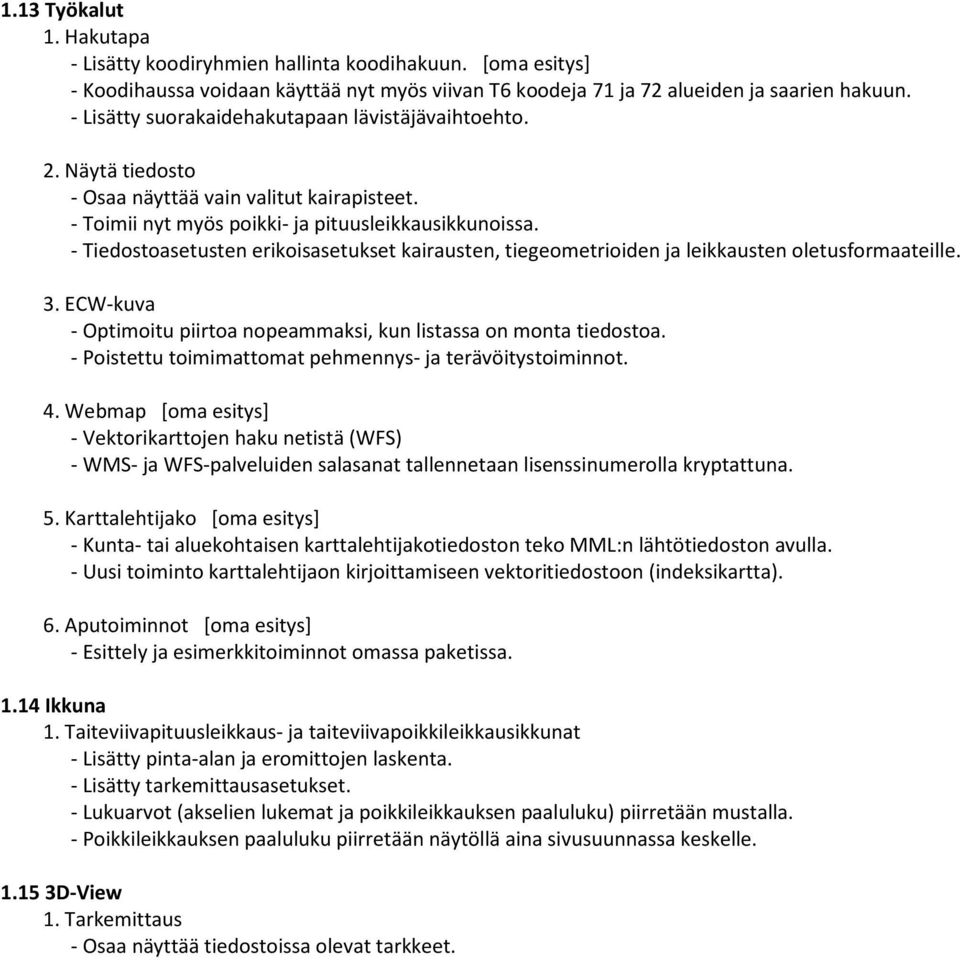

6 1.13 Työkalut 1. Hakutapa - Lisätty koodiryhmien hallinta koodihakuun. [oma esitys] - Koodihaussa voidaan käyttää nyt myös viivan T6 koodeja 71 ja 72 alueiden ja saarien hakuun. - Lisätty suorakaidehakutapaan lävistäjävaihtoehto. 2. Näytä tiedosto - Osaa näyttää vain valitut kairapisteet. - Toimii nyt myös poikki- ja pituusleikkausikkunoissa. - Tiedostoasetusten erikoisasetukset kairausten, tiegeometrioiden ja leikkausten oletusformaateille. 3. ECW-kuva - Optimoitu piirtoa nopeammaksi, kun listassa on monta tiedostoa. - Poistettu toimimattomat pehmennys- ja terävöitystoiminnot. 4. Webmap [oma esitys] - Vektorikarttojen haku netistä (WFS) - WMS- ja WFS-palveluiden salasanat tallennetaan lisenssinumerolla kryptattuna. 5. Karttalehtijako [oma esitys] - Kunta- tai aluekohtaisen karttalehtijakotiedoston teko MML:n lähtötiedoston avulla. - Uusi toiminto karttalehtijaon kirjoittamiseen vektoritiedostoon (indeksikartta). 6. Aputoiminnot [oma esitys] - Esittely ja esimerkkitoiminnot omassa paketissa Ikkuna 1. Taiteviivapituusleikkaus- ja taiteviivapoikkileikkausikkunat - Lisätty pinta-alan ja eromittojen laskenta. - Lisätty tarkemittausasetukset. - Lukuarvot (akselien lukemat ja poikkileikkauksen paaluluku) piirretään mustalla. - Poikkileikkauksen paaluluku piirretään näytöllä aina sivusuunnassa keskelle D-View 1. Tarkemittaus - Osaa näyttää tiedostoissa olevat tarkkeet.

7 2. Uusi elementtilista Ohjelman kaikki toiminnot perustuvat edelleen hyvin pitkälti aktiivisen tiedoston käsittelyyn. Tämän johdosta elementtilista toimii suunnilleen samoilla säännöillä kuin vanhakin: uusi tiedosto aktivoituu automaattisesti ja tiedosto poistettaessa viereinen tiedosto aktivoituu. Aktiivisen tiedoston rastia klikkaamalla päästään elementin asetuksiin kuten ennenkin. Muuten käyttöliittymä on lähellä Windowsin resurssinhallintaa. 2.1 Ominaisuudet - Listan tiedostoja voi valita yleisillä hiiri/näppäimistö/shift/control-operaatioilla. - Valittujen tiedostojen käsittelyä varten lisättiin valikkoihin ja työkalupalkkeihin uusia komentoja. - Valittuja tiedostoja voidaan siirtää ylös ja alaspäin Alt-nuolinäppäimillä tai työkalupalkin nuolipainikkeilla. - Käytössä-, Piilossa-, Asetukset- ja värisarakkeet toimivat pääsääntöisesti kuten vanhassa listassa. - Sarakkeiden järjestystä/näkymistä ei voi muuttaa, mutta niiden leveyksiä voi muuttaa. - Hiiren toisella näppäimellä otsikosta aukeaa pikavalikko sarakekohtaisiin lisätoimintoihin. - Nimisarakkeessa on myös mahdollisuus järjestää tiedostoja muilla tavoilla: - Valitut alkuun/loppuun, tiedostopäätteen mukaan tai tiedostojen alkuperäiseen luontijärjestykseen. - Alareunan statuspalkki näyttää kunkin sarakkeen kohdalla monellako on asetus päällä. - Nimi-sarakkeen menu - Kirjoita: valittujen tiedoston kirjoitus halutulla formaatilla.

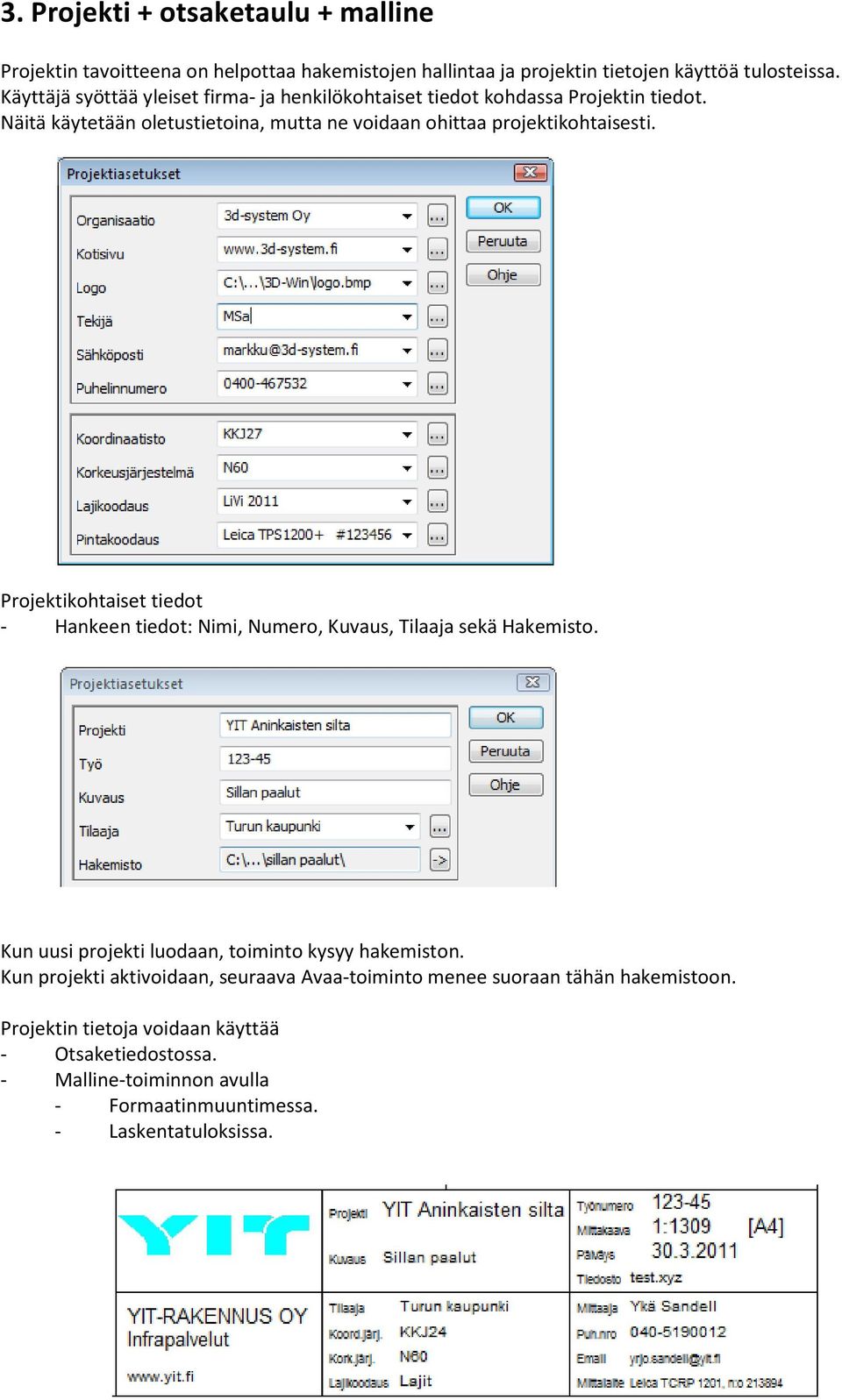

8 3. Projekti + otsaketaulu + malline Projektin tavoitteena on helpottaa hakemistojen hallintaa ja projektin tietojen käyttöä tulosteissa. Käyttäjä syöttää yleiset firma- ja henkilökohtaiset tiedot kohdassa Projektin tiedot. Näitä käytetään oletustietoina, mutta ne voidaan ohittaa projektikohtaisesti. Projektikohtaiset tiedot - Hankeen tiedot: Nimi, Numero, Kuvaus, Tilaaja sekä Hakemisto. Kun uusi projekti luodaan, toiminto kysyy hakemiston. Kun projekti aktivoidaan, seuraava Avaa-toiminto menee suoraan tähän hakemistoon. Projektin tietoja voidaan käyttää - Otsaketiedostossa. - Malline-toiminnon avulla - Formaatinmuuntimessa. - Laskentatuloksissa.

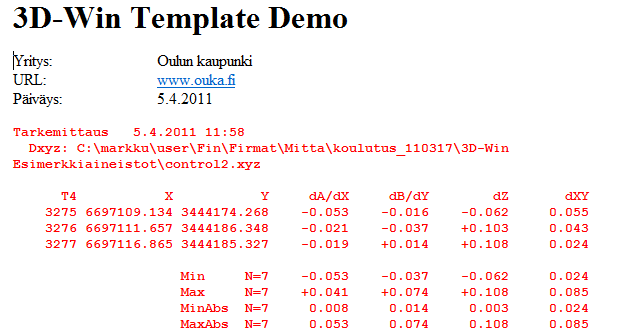

9 Malline-toiminto korvaa vanhan rtf-tulosteen. Toiminnolla voidaan upottaa haluttu teksti tai listaus rtf- tai html-tiedostoon. Tämän avulla voidaan yksinkertaisen txt-tiedoston sijaan saada formatoituja tulosteita, joissa mukana värit, tekstityypit, tekstikoot sekä kuvat. Mallinetiedosto voidaan määrittää - formaatinmuuntimeen. - anna muuntimen Erikoisasetus TemplateFile-kohdassa mallinetiedoston nimi. - Näytä tiedosto -toiminto osaa näyttää tuloksen sopivalla ohjelmalla (Word, WordPad, jne). - laskennan tulostiedostoon. - anna Laskentatulosten asetuksissa Mallinetiedosto ja mahdolliset väliotsaketiedostot. Mallitiedosto luodaan tekstieditorilla. Älä käytä Word-ohjelmaa, vaan WordPad- tai TextPad-ohjelmaa. Käytettävät makrot löytyvät seuraavalta sivulta sekä esimerkkitiedostoista ja ohjelman sisäisestä ohjeesta. Esimerkki Malline-tiedostosta: Valmis koordinaattilistaus näyttää tältä:

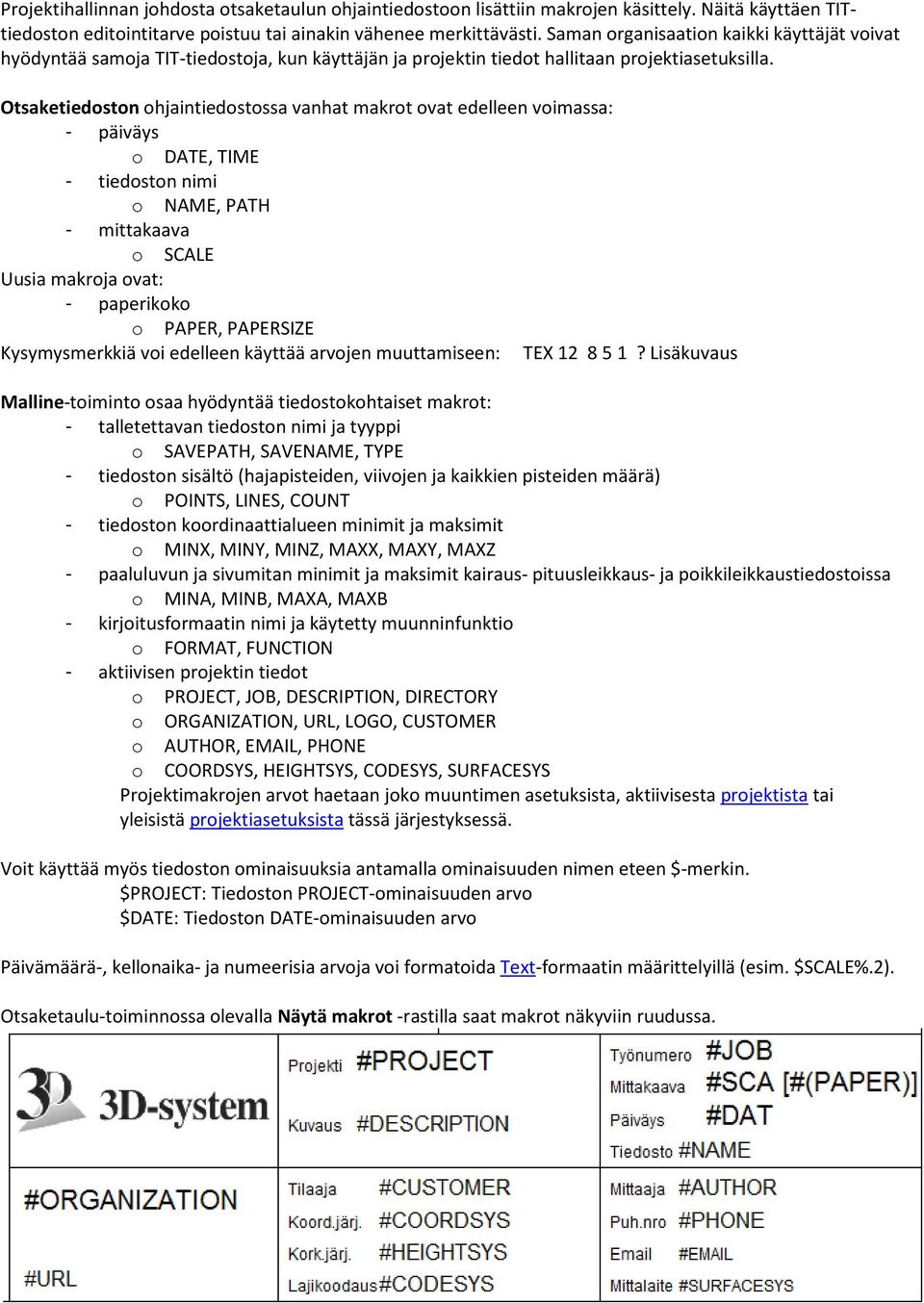

10 Projektihallinnan johdosta otsaketaulun ohjaintiedostoon lisättiin makrojen käsittely. Näitä käyttäen TITtiedoston editointitarve poistuu tai ainakin vähenee merkittävästi. Saman organisaation kaikki käyttäjät voivat hyödyntää samoja TIT-tiedostoja, kun käyttäjän ja projektin tiedot hallitaan projektiasetuksilla. Otsaketiedoston ohjaintiedostossa vanhat makrot ovat edelleen voimassa: - päiväys o DATE, TIME - tiedoston nimi o NAME, PATH - mittakaava o SCALE Uusia makroja ovat: - paperikoko o PAPER, PAPERSIZE Kysymysmerkkiä voi edelleen käyttää arvojen muuttamiseen: TEX ? Lisäkuvaus Malline-toiminto osaa hyödyntää tiedostokohtaiset makrot: - talletettavan tiedoston nimi ja tyyppi o SAVEPATH, SAVENAME, TYPE - tiedoston sisältö (hajapisteiden, viivojen ja kaikkien pisteiden määrä) o POINTS, LINES, COUNT - tiedoston koordinaattialueen minimit ja maksimit o MINX, MINY, MINZ, MAXX, MAXY, MAXZ - paaluluvun ja sivumitan minimit ja maksimit kairaus- pituusleikkaus- ja poikkileikkaustiedostoissa o MINA, MINB, MAXA, MAXB - kirjoitusformaatin nimi ja käytetty muunninfunktio o FORMAT, FUNCTION - aktiivisen projektin tiedot o PROJECT, JOB, DESCRIPTION, DIRECTORY o ORGANIZATION, URL, LOGO, CUSTOMER o AUTHOR, , PHONE o COORDSYS, HEIGHTSYS, CODESYS, SURFACESYS Projektimakrojen arvot haetaan joko muuntimen asetuksista, aktiivisesta projektista tai yleisistä projektiasetuksista tässä järjestyksessä. Voit käyttää myös tiedoston ominaisuuksia antamalla ominaisuuden nimen eteen $-merkin. $PROJECT: Tiedoston PROJECT-ominaisuuden arvo $DATE: Tiedoston DATE-ominaisuuden arvo Päivämäärä-, kellonaika- ja numeerisia arvoja voi formatoida Text-formaatin määrittelyillä (esim. $SCALE%.2). Otsaketaulu-toiminnossa olevalla Näytä makrot -rastilla saat makrot näkyviin ruudussa.

11 Massalaskennan alueväritykset voidaan ottaa mukaan otsaketiedostoon. Ne noudattavat samaa muotoa kuin vanhat viivatyyppien ja symbolien esittelyt: LTY x y koodi koko väri tekstikoko SYM x y koodi koko väri tekstikoko Esimerkiksi: LTY SYM Uudet aluevärityskomennot ovat: ARE = aluemaalaus XY-kuvassa VOL = aluemaalaus PO/PI-kuvissa PRO = viivatyypit PO/PI-kuvissa Esimerkiksi: ARE VOL PRO Samalla rivillä voidaan määrittää useita koodeja: ARE ,9802,9802.1, VOL ,2,2.1, Aluetyypin selitysteksti haetaan aktiivisesta kooditiedostosta, mikäli tekstikoko on annettu. Esimerkkejä Kuvan Massalaskenta-aluetyyppien esittely saadaan alla olevilla riveillä: ORI BMP REC TEX Massalaskenta ARE ,9802,9802.1,9811,:9801,:9802,:9802.1,: Esimerkkitiedosto 3D_Project.TIT löytyy ohjelmahakemiston Common-kansiosta. Poikki- ja pituusleikkausikkunoissa aluetyypit saadaan alla olevilla riveillä: ORI TEX Poikkileikkaus VOL ,2,2.1, PRO ,2, Esimerkkitiedosto 3D_Test.TIT löytyy ohjelmahakemiston Common-kansiosta.

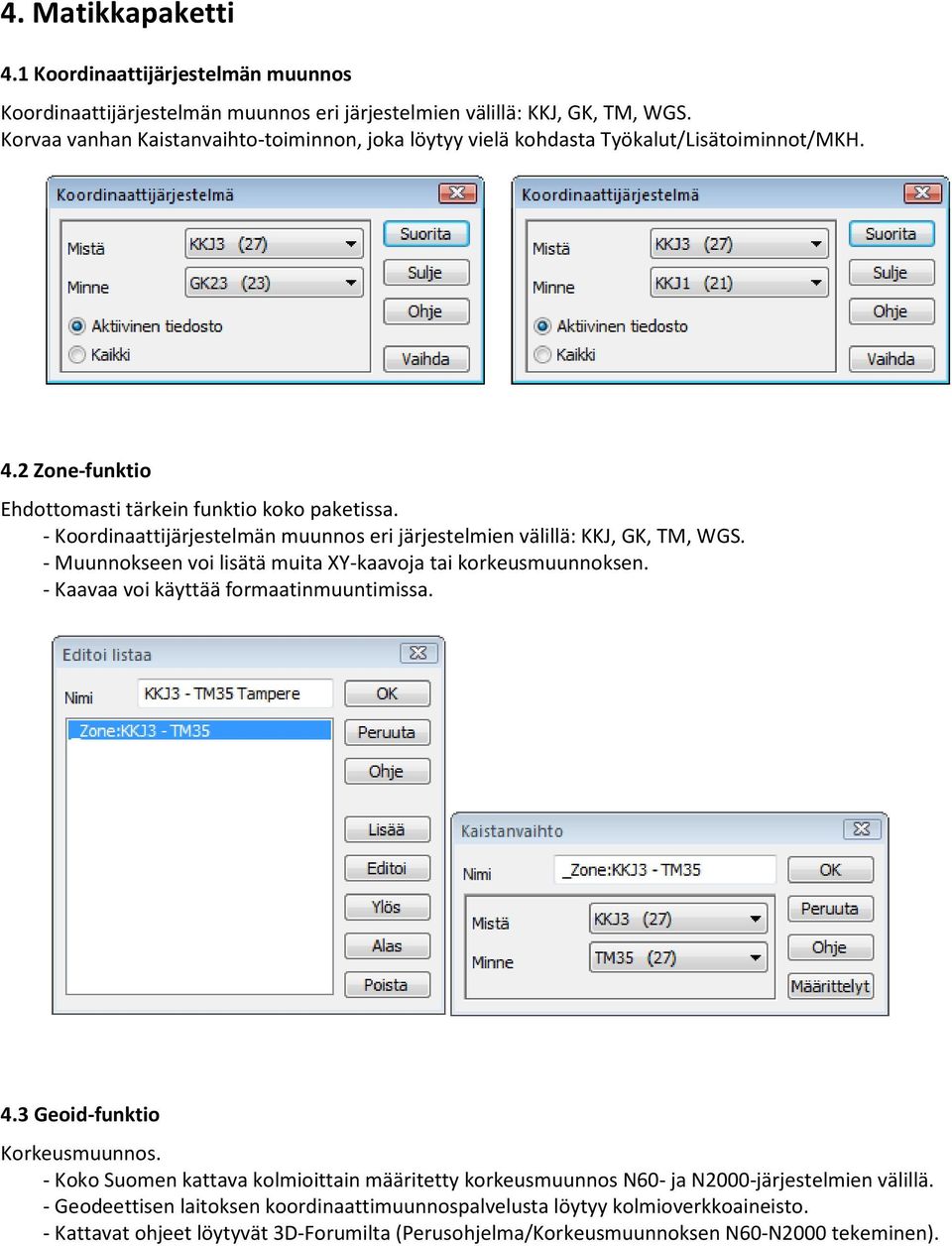

12 4. Matikkapaketti 4.1 Koordinaattijärjestelmän muunnos Koordinaattijärjestelmän muunnos eri järjestelmien välillä: KKJ, GK, TM, WGS. Korvaa vanhan Kaistanvaihto-toiminnon, joka löytyy vielä kohdasta Työkalut/Lisätoiminnot/MKH. 4.2 Zone-funktio Ehdottomasti tärkein funktio koko paketissa. - Koordinaattijärjestelmän muunnos eri järjestelmien välillä: KKJ, GK, TM, WGS. - Muunnokseen voi lisätä muita XY-kaavoja tai korkeusmuunnoksen. - Kaavaa voi käyttää formaatinmuuntimissa. 4.3 Geoid-funktio Korkeusmuunnos. - Koko Suomen kattava kolmioittain määritetty korkeusmuunnos N60- ja N2000-järjestelmien välillä. - Geodeettisen laitoksen koordinaattimuunnospalvelusta löytyy kolmioverkkoaineisto. - Kattavat ohjeet löytyvät 3D-Forumilta (Perusohjelma/Korkeusmuunnoksen N60-N2000 tekeminen).

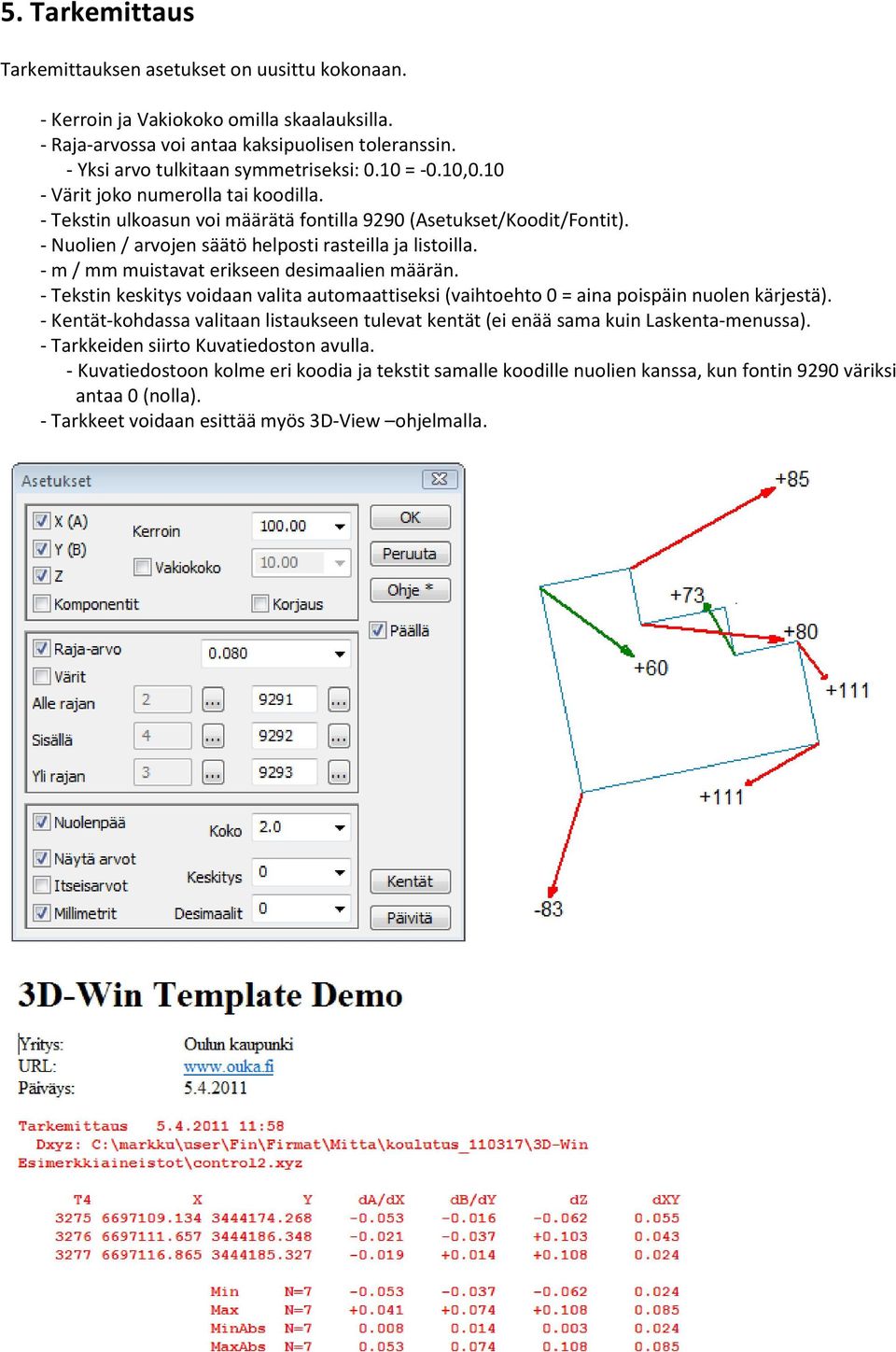

13 5. Tarkemittaus Tarkemittauksen asetukset on uusittu kokonaan. - Kerroin ja Vakiokoko omilla skaalauksilla. - Raja-arvossa voi antaa kaksipuolisen toleranssin. - Yksi arvo tulkitaan symmetriseksi: 0.10 = -0.10, Värit joko numerolla tai koodilla. - Tekstin ulkoasun voi määrätä fontilla 9290 (Asetukset/Koodit/Fontit). - Nuolien / arvojen säätö helposti rasteilla ja listoilla. - m / mm muistavat erikseen desimaalien määrän. - Tekstin keskitys voidaan valita automaattiseksi (vaihtoehto 0 = aina poispäin nuolen kärjestä). - Kentät-kohdassa valitaan listaukseen tulevat kentät (ei enää sama kuin Laskenta-menussa). - Tarkkeiden siirto Kuvatiedoston avulla. - Kuvatiedostoon kolme eri koodia ja tekstit samalle koodille nuolien kanssa, kun fontin 9290 väriksi antaa 0 (nolla). - Tarkkeet voidaan esittää myös 3D-View ohjelmalla.

14 6. Kooditiedoston päivitys Kooditiedosto (esimerkiksi Code_56.dat) ohjaa piirtoa. Se määrittää mm. värit, symbolit, viivatyypit ja aluemaalaukset. Myös poikki- ja pituusleikkausten kuvaustekniikka määrätään kooditiedostossa. Code_56.dat - tiedostossa ei ole mukana kairaussymbolit. Ne jaetaan erillisessä bore.dat -tiedostossa, jonka voit lukea Tuontitoiminnolla varsinaiseen kooditiedostoon. Samassa kooditiedostossa on sekä ohjelman vaatimat koodit että käyttäjän määrittämät koodit. Tämän johdosta kooditiedoston päivittäminen aiheuttaa pienen haasteen. Ohjelman asennuksessa tuleva kooditiedosto (code_56.dat) on vain esimerkkinä, mutta sitä voi käyttää myös varsinaisena kooditiedostona. Useimmiten käyttäjillä on kuitenkin oma tai laitos/kunta/firmakohtainen kooditiedosto. Kun uusi versio vaatii uusia koodeja tai symboleita, on nämä päivitettävä käyttäjän omaan kooditiedostoon. Tämän voi tehdä helpoiten Tuonti-toiminnolla, jolla luetaan toisesta kooditiedostosta halutut kohteet. Import_56.dat edellisen version jälkeen tulleet uudet määritykset. System_56.dat 5.0 -version jälkeen tulleet uudet määritykset. Käyttäjä pystyy muuttamaan myös ns. systeemikoodeja, mutta tällöin omat muutokset saattavat hävitä uusien päivitettyjen määritysten myötä. Versiossa 5.6 tuli jonkin verran uusia koodeja massalaskennan aluemaalausten johdosta. Ristiriitaa saattaa aiheuttaa esimerkiksi jotkut värimääritykset, jos käyttäjä on vaihtanut värin, jota systeemikoodi käyttää täytön maalaamiseen. Jatkossa saattaa tulla välttämättömäksi käyttää kahta eri kooditiedostoa: erikseen systeemikoodeille ja käyttäjän omille koodeille.

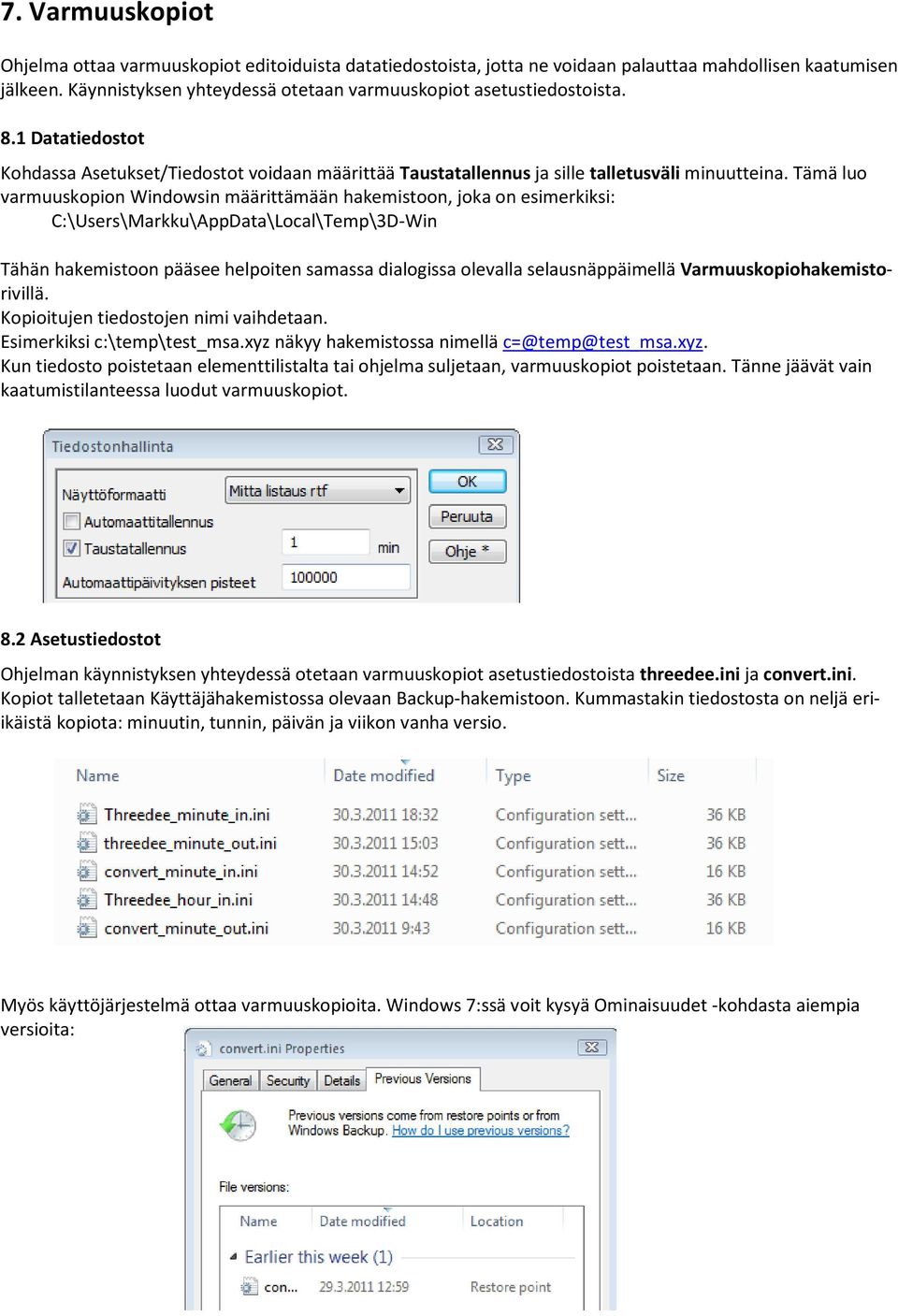

15 7. Varmuuskopiot Ohjelma ottaa varmuuskopiot editoiduista datatiedostoista, jotta ne voidaan palauttaa mahdollisen kaatumisen jälkeen. Käynnistyksen yhteydessä otetaan varmuuskopiot asetustiedostoista. 8.1 Datatiedostot Kohdassa Asetukset/Tiedostot voidaan määrittää Taustatallennus ja sille talletusväli minuutteina. Tämä luo varmuuskopion Windowsin määrittämään hakemistoon, joka on esimerkiksi: C:\Users\Markku\AppData\Local\Temp\3D-Win Tähän hakemistoon pääsee helpoiten samassa dialogissa olevalla selausnäppäimellä Varmuuskopiohakemistorivillä. Kopioitujen tiedostojen nimi vaihdetaan. Esimerkiksi c:\temp\test_msa.xyz näkyy hakemistossa nimellä Kun tiedosto poistetaan elementtilistalta tai ohjelma suljetaan, varmuuskopiot poistetaan. Tänne jäävät vain kaatumistilanteessa luodut varmuuskopiot. 8.2 Asetustiedostot Ohjelman käynnistyksen yhteydessä otetaan varmuuskopiot asetustiedostoista threedee.ini ja convert.ini. Kopiot talletetaan Käyttäjähakemistossa olevaan Backup-hakemistoon. Kummastakin tiedostosta on neljä eriikäistä kopiota: minuutin, tunnin, päivän ja viikon vanha versio. Myös käyttöjärjestelmä ottaa varmuuskopioita. Windows 7:ssä voit kysyä Ominaisuudet -kohdasta aiempia versioita:

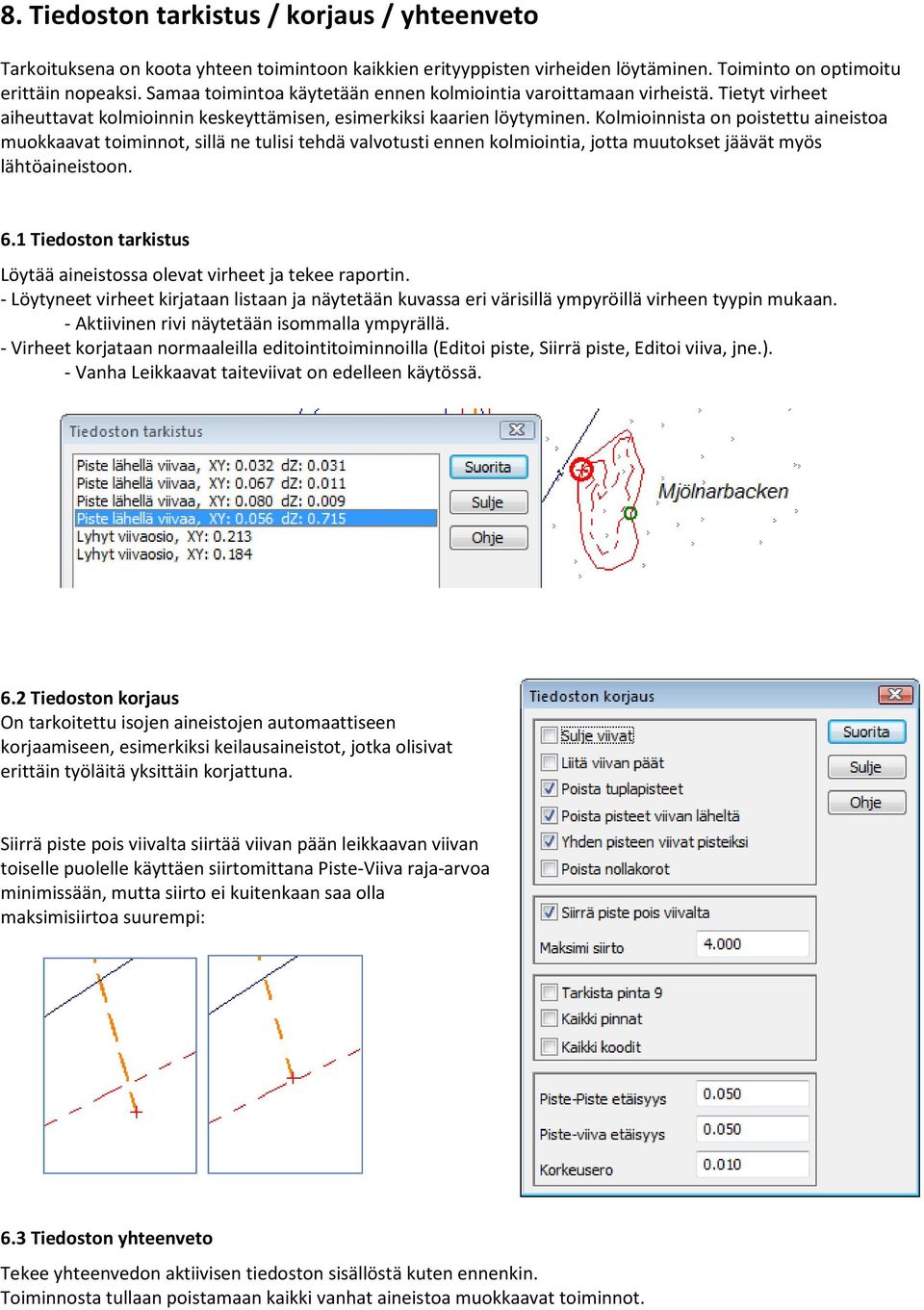

16 8. Tiedoston tarkistus / korjaus / yhteenveto Tarkoituksena on koota yhteen toimintoon kaikkien erityyppisten virheiden löytäminen. Toiminto on optimoitu erittäin nopeaksi. Samaa toimintoa käytetään ennen kolmiointia varoittamaan virheistä. Tietyt virheet aiheuttavat kolmioinnin keskeyttämisen, esimerkiksi kaarien löytyminen. Kolmioinnista on poistettu aineistoa muokkaavat toiminnot, sillä ne tulisi tehdä valvotusti ennen kolmiointia, jotta muutokset jäävät myös lähtöaineistoon. 6.1 Tiedoston tarkistus Löytää aineistossa olevat virheet ja tekee raportin. - Löytyneet virheet kirjataan listaan ja näytetään kuvassa eri värisillä ympyröillä virheen tyypin mukaan. - Aktiivinen rivi näytetään isommalla ympyrällä. - Virheet korjataan normaaleilla editointitoiminnoilla (Editoi piste, Siirrä piste, Editoi viiva, jne.). - Vanha Leikkaavat taiteviivat on edelleen käytössä. 6.2 Tiedoston korjaus On tarkoitettu isojen aineistojen automaattiseen korjaamiseen, esimerkiksi keilausaineistot, jotka olisivat erittäin työläitä yksittäin korjattuna. Siirrä piste pois viivalta siirtää viivan pään leikkaavan viivan toiselle puolelle käyttäen siirtomittana Piste-Viiva raja-arvoa minimissään, mutta siirto ei kuitenkaan saa olla maksimisiirtoa suurempi: 6.3 Tiedoston yhteenveto Tekee yhteenvedon aktiivisen tiedoston sisällöstä kuten ennenkin. Toiminnosta tullaan poistamaan kaikki vanhat aineistoa muokkaavat toiminnot.

17 9. Aputoimintojen esimerkkipaketti Ohjelmaan on vuosien saatossa syntynyt sekalainen joukko aputoimintoja. Ne ovat yleensä erikoistoimintoja, pienelle käyttäjäjoukolle tarkoitettuja toimintoja, joita ei tästä syystä ole haluttu ohjelman muihin menuihin. Jotkut ovat tilattuja/maksettuja toimintoja, mutta tästä huolimatta yleisessä käytössä. Ohjelmassa on myös muutama muu toiminto, joiden käyttöönottoa on haluttu helpottaa jakamalla esimerkkidataa tarvittavine ohjeineen. Aputoiminnot löytyvät kohdasta Työkalut/Aputoiminnot. Monista toiminnoista on lyhyt kuvaus ohjelman helpissä. Osa toiminnoista on niin erikoisia, että nimi tai kuvaus ei riitä kertomaan riittävästi toiminnosta. Alla lista paketin toiminnoista: 1. DWG-poikkari CAD-muodossa saatujen poikkarikuvien muuntaminen PO-tiedostoksi. 2. Haraus Poralautta-toimintoon tehty lisäys harausalueen ja kiinniottojen tallentamiseksi. 3. Haruslaskenta Sähkötolppien harusten laskenta. 4. Kaapelikartoitus Mittauksen muokkaus siten, että sama lähtöaineisto saadaan Sonera- ja Dna-muotoon. 5. Kairaustiedoston tark. Vanhan Tekla-kairaustiedoston muokkaus uuden InfraModel-ohjeen mukaiseksi. 6. Ketjumittaus Ominaisuustiedon käyttö mitatun kohteen seinämittojen syöttämiseksi. 7. Kopioi viiva malliin Viivan kopiointi kaltevuudella kunnes se kohtaa annetun maastomallin. 8. Paalulaatta Paalujen käsittelytoiminto. Laskee katkaisutasot ja tunkeutumissyvyydet. 9. Painumamittaus Muuntaa mitatun viivan pituusleikkausmuotoon, sitoo sen tielinjan paalulukuun ja laskee korkeuseron. 10. Poikkarimittaus Ratapenkereiden, jokiuomien ja tunneleiden mittaus sekä muunto PO-tiedostoksi. 11. Projektio Pystysuoran seinän kääntö tasokuvaksi ja päinvastoin. 12. Pulttiryhmän Numeroimattoman pulttiryhmän uudelleen numerointi haluttuun järjestykseen. 13. Pursotus Maastomallin pinnan pursottaminen halutulla paksuudella. 14. Puupinon mittaus Puupinon tilavuuden laskenta käyttäen mitattuja viivoja tai maastomallia. 15. Ryhmämittaus Mitatun taiteviivan tulkkaus useaksi eri viivaksi tai pisteeksi. 16. Seurantamittaus Mittauspisteiden liikkumisen seuranta. 17. Tarkemittaus Esimerkkidataa: tarkemittaus, seinätarke, teollisuusmittaus ja tierakenne. 18. Tasoliittymän Tasoliittymän suunnittelun testidataa. 19. Tietokantayhteys Tekstitiedoston (TextDriver) käyttö tietokantana. 20. Vapo-formaatti Käyttöohje esimerkkeineen. 21. Vektorointi Maastomallin tai neliöverkon alueiden muuntaminen alueviivoiksi. 22. Viivojen laskenta Testidataa. 23. Palvelinyhteys Xcity-tietokantayhteyden kuvaus. Esimerkkipaketti 3D-Win Esimerkkiaineistot.zip on saatavana 3D-Forum -sivulla kohdassa 3D-Win/Muut toiminnot/aputoimintojen esimerkkipaketti.

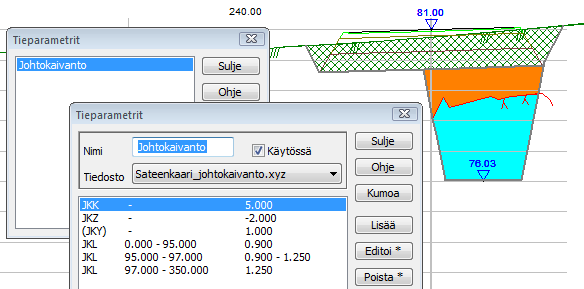

18 10. Tiegeometria Kanaalien suunnittelu muuttui hieman versiossa 5.5. Varsinaiset parametrit ja niiden merkitys eivät muuttuneet, mutta uudessa versiossa kanaalien parametrit jaotellaan omiin listoihinsa. Tällä järjestelyllä mahdollistetaan useiden kanaalien massojen erottelu ja selkeytetään parametrien hallintaa. - Parannuksia tieparametrien editointiin: - Parametrien valintalista näyttää nyt myös lyhenteen suluissa selityksen jälkeen. - Uudet tieparametrit JLL ja JLK: - Mahdollistavat alaspäin kapenevat jakavan ja suodattavan kerroksen. - JLL määrää jakavan pinnan pohjan leveyden ja JLK ulkoreunan kaltevuuden ylöspäin. - Kanaalien ja pyörätien paikat voidaan antaa omilla viivoilla: - Parametrilistan tiedostokohdassa annetaan viivan sisältävän tiedoston nimi. - Tiedosto voi olla joko tiegeometria tai yhden viivan sisältävä vektoritiedosto. - Tiedostonimi annetaan ilman polkua ja se tallentuu tiedoston ominaisuuksiin. - Tiedoston on oltava samassa hakemistossa varsinaisen tielinjan kanssa. - Kanaalin paikkaa voidaan siirtää linjan suhteen sekä TSV* että JK* parametreilla. - Voidaan laskea pelkkiä kanaaleja ilman tierakennetta. - Muutoksia kanaalin putken piirtoon: - Jos putken halkaisija JKPH on annettu, se piirretään poikkileikkaukseen ympyränä. - Putken vesijuoksun korko näytetään samalla symbolilla kuin tien tasausviivan korkeus. - Muutoksia irtilouhinnan käsittelyyn: - Jos Maalaatikkoa ei ole erikseen annettu, irtilouhinta luo sen automaattisesti tarvittaessa. - Automaattinen maalaatikko on paksuudeltaan sama kuin irtilouhinta. - Automaattisen maalaatikon reunan kaltevuus haetaan maalaatikon reunaparametrista MLK. - Jos maalaatikko annetaan omilla parametreilla, siitä tehdään vähintään irtilouhinnan paksuinen. - Lisätty tierakenteen maalajipinnoissa olevien aukkojen täyttö: - Aukko täytetään jatkamalla pintaa kummaltakin reunalta pinnan jatkon kaltevuudella. - Jos pinnan jatkon kaltevuutta ei ole annettu tai se on negatiivinen, käytetään kaltevuutta 1:1.

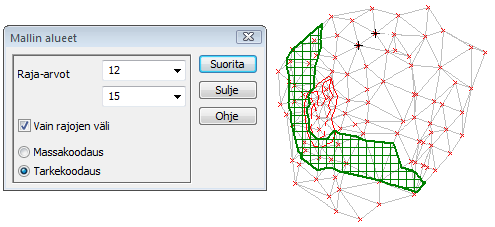

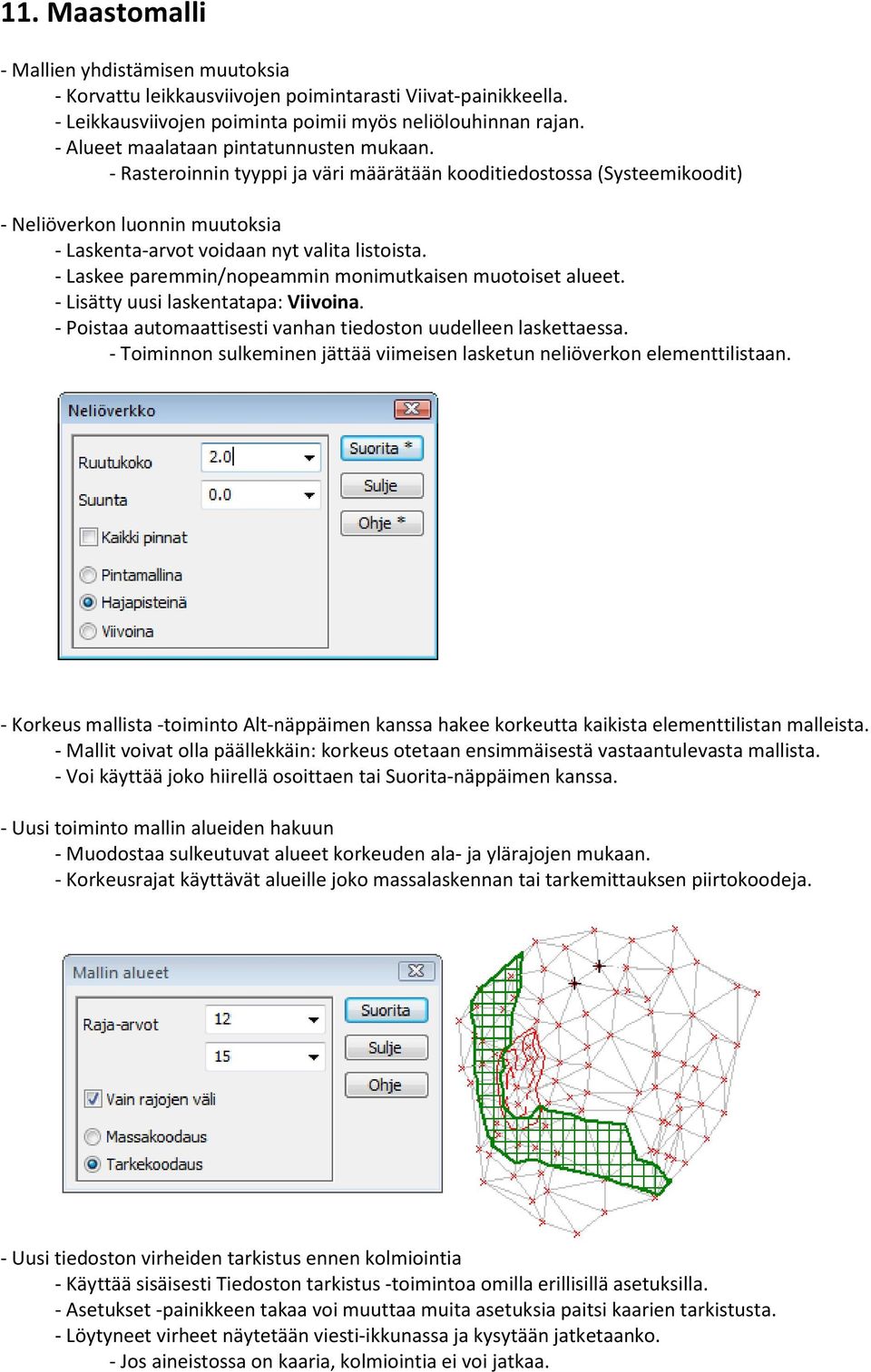

19 11. Maastomalli - Mallien yhdistämisen muutoksia - Korvattu leikkausviivojen poimintarasti Viivat-painikkeella. - Leikkausviivojen poiminta poimii myös neliölouhinnan rajan. - Alueet maalataan pintatunnusten mukaan. - Rasteroinnin tyyppi ja väri määrätään kooditiedostossa (Systeemikoodit) - Neliöverkon luonnin muutoksia - Laskenta-arvot voidaan nyt valita listoista. - Laskee paremmin/nopeammin monimutkaisen muotoiset alueet. - Lisätty uusi laskentatapa: Viivoina. - Poistaa automaattisesti vanhan tiedoston uudelleen laskettaessa. - Toiminnon sulkeminen jättää viimeisen lasketun neliöverkon elementtilistaan. - Korkeus mallista -toiminto Alt-näppäimen kanssa hakee korkeutta kaikista elementtilistan malleista. - Mallit voivat olla päällekkäin: korkeus otetaan ensimmäisestä vastaantulevasta mallista. - Voi käyttää joko hiirellä osoittaen tai Suorita-näppäimen kanssa. - Uusi toiminto mallin alueiden hakuun - Muodostaa sulkeutuvat alueet korkeuden ala- ja ylärajojen mukaan. - Korkeusrajat käyttävät alueille joko massalaskennan tai tarkemittauksen piirtokoodeja. - Uusi tiedoston virheiden tarkistus ennen kolmiointia - Käyttää sisäisesti Tiedoston tarkistus -toimintoa omilla erillisillä asetuksilla. - Asetukset -painikkeen takaa voi muuttaa muita asetuksia paitsi kaarien tarkistusta. - Löytyneet virheet näytetään viesti-ikkunassa ja kysytään jatketaanko. - Jos aineistossa on kaaria, kolmiointia ei voi jatkaa.

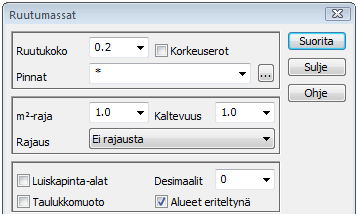

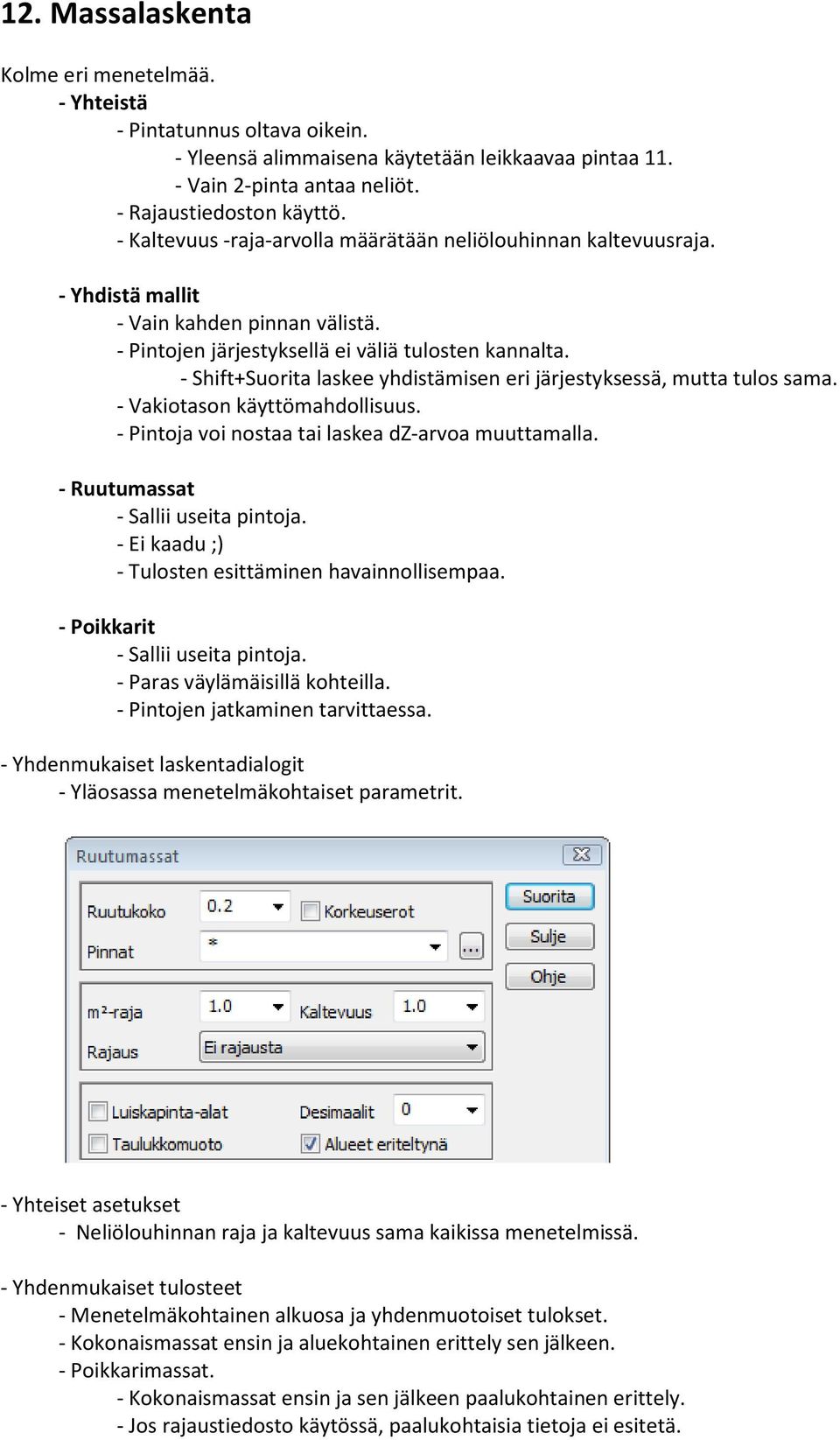

20 12. Massalaskenta Kolme eri menetelmää. - Yhteistä - Pintatunnus oltava oikein. - Yleensä alimmaisena käytetään leikkaavaa pintaa Vain 2-pinta antaa neliöt. - Rajaustiedoston käyttö. - Kaltevuus -raja-arvolla määrätään neliölouhinnan kaltevuusraja. - Yhdistä mallit - Vain kahden pinnan välistä. - Pintojen järjestyksellä ei väliä tulosten kannalta. - Shift+Suorita laskee yhdistämisen eri järjestyksessä, mutta tulos sama. - Vakiotason käyttömahdollisuus. - Pintoja voi nostaa tai laskea dz-arvoa muuttamalla. - Ruutumassat - Sallii useita pintoja. - Ei kaadu ;) - Tulosten esittäminen havainnollisempaa. - Poikkarit - Sallii useita pintoja. - Paras väylämäisillä kohteilla. - Pintojen jatkaminen tarvittaessa. - Yhdenmukaiset laskentadialogit - Yläosassa menetelmäkohtaiset parametrit. - Yhteiset asetukset - Neliölouhinnan raja ja kaltevuus sama kaikissa menetelmissä. - Yhdenmukaiset tulosteet - Menetelmäkohtainen alkuosa ja yhdenmuotoiset tulokset. - Kokonaismassat ensin ja aluekohtainen erittely sen jälkeen. - Poikkarimassat. - Kokonaismassat ensin ja sen jälkeen paalukohtainen erittely. - Jos rajaustiedosto käytössä, paalukohtaisia tietoja ei esitetä.

21 - Rajaustiedosto - Viivojen oltava sulkeutuvia, automaattinen sulkeminen ei enää mahdollista. - Tiedostossa voi olla useita rajausviivoja. - Massat vain ensimmäiseen vastaantulevaan alueeseen. - Nimiavaruus - Annetaan pinnalle jo kolmiointivaiheessa, esimerkiksi KA:11 (kanaalin pohja) tai SO:11 (salaoja). - Tiegeometriassa nimi annetaan Muut-kohdan määrittelyssä (alla Johtokaivanto tai JK). - Mahdollistaa eri 11-pintojen erittelyn toisistaan. - Pyörätie, kanaalit yhdessä tai erikseen. - Tulosteissa nimiavaruus näkyy koodina rivin lopussa (KA:11, KA:2, KA:2.1). Yhteensä Pinta Alue Tilavuus Koodi Leikkaus Suodatinkerros Jakava kerros Kantava kerros Päällyste Kanaalin leikkaus JK:1 Kanaalin louhinta JK:2 Kanaalin neliöt 0 0 JK:2.1 Kanaalin täyttö JK:17 - Kanaalikeskiarvot - Poikkileikkausmenetelmässä voidaan valita kanaalikeskiarvot. - Lasketaan louhinnan paksuuden keskiarvo jakamalla yhden poikkarin massat kanaalin leveydellä. - Tällä poikkarilla massat joko kuutioita tai neliöitä. - Uusittu pintojen hallinta poikkileikkaus- ja ruutumassalaskennoissa - Lista näyttää laskentaan valitut pinnat tai asteriskin (*) kaikille pinnoille. - Vain valittujen pintojen massat lasketaan ja piirretään ruudulle. - Pintojen valinta ei vaikuta massamääriin, ainoastaan näkymiseen ja tulosteisiin. - Pintojen valinta selauspainikkeella tapahtuu kooditiedoston pintamäärittelyjen mukaan (T1-kenttä). - Mahdolliset tuntemattomat pinnat lisätään kooditiedoston pintojen perään. - Selaus-painike Shift-näppäimen kanssa avaa listan editoinnin. - Pintojen alatyyppejä (esim. neliölouhinnan 2.1) ei valita erikseen. - Kanaalipintojen nimiavaruudet valitaan kaikki yhdessä (esimerkiksi :2). - 3D-Forumilla ohjeet, vertailu eri menetelmien välillä sekä testiaineistoa.

22 13. WebMap Verkkokarttapalvelu Verkkokarttapalvelut mahdollistavat rasteri- ja vektoriaineistojen haun palvelimelta standardeja rajapintoja käyttäen. Toiminnot WMS (rasterit) ja WFS (vektorit) löytyvät valikosta Työkalut/Webmap. Seuraavissa esimerkeissä käytetään maanmittauslaitoksen maksullisia palveluja. Lisätietoja: WMS (Web Map Service) Rasterikarttojen hakuun. Asetukset Lisätään uusi palvelu Lisää-painikkeella ja annetaan palvelulle sopiva nimi, esim. MML (TM35). Syötetään käyttäjätunnus ja salasana. Nämä tallettuvat asetuksiin kryptattuina ohjelman lisenssinumerolla. Kirjoitetaan ominaisuusosoite ilman protokollatunnusta (ws.nls.fi/rasteriaineistot/image), laitetaan päälle rasti HTTPS, valitaan haluttu WMS:n versio (1.1.1), ja painetaan Hae. Ohjelma hakee palvelun tiedot. Jos pyydettyä versiota ei tueta, palautetaan lähin vastaava. Formaattilistasta valitaan haluttu kuvaformaatti (esim. image/png). Joissain palveluissa kerralla haettavan kuvan maksimikoko on rajoitettu. Tämä tieto ei kuitenkaan tule palvelun tietojen haulla, vaan on asetettava erikseen. Maanmittauslaitoksella maksimikoko on 2048 pikseliä. Tasolistasta valitaan yksi haluttu taso (Ortokuva). Järjestelmälistasta valitaan haluttu koordinaattijärjestelmä (EPSG:3067 eli TM35). Kohtaan alue ilmestyy rajat valitussa järjestelmässä, jos tiedossa. Kuitataan OK:lla. Uusi määrittely aktivoituu ja alareunan tasolistaan tulevat kaikki tasot, jotka tukevat valittua koordinaattijärjestelmää.

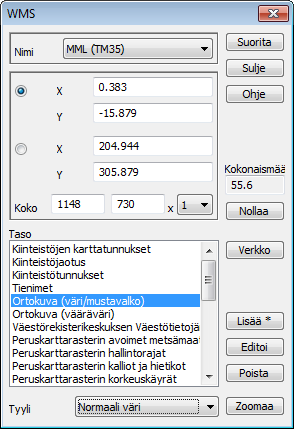

23 Käyttö Listalta valitaan haluttu yhteys, jolloin ohjelma hakee automaattisesti päivitetyt asetukset. Valitaan taso(t) ja näytetään hiirellä alue. Kohdassa koko näkyy haettavan alueen pikselikoko. Kertoimella voidaan hakea osoitettua tarkempi kuva. Jos asetuksissa on annettu maksimikoko, kerroin lasketaan automaattisesti, niin että aina haetaan tarkin mahdollinen kuva maksimin rajoissa. Kerrointa voidaan kuitenkin pienentää ennen hakua. Suorita-painike hakee kuvan elementtilistaan. Haetun tiedoston nimi muodostuu palvelun tyypistä, kellonajasta, valitusta tasosta ja formaatista (esim. wms_112453_ortokuva.png). Kuva luetaan normaalisti tiedostopäätteen mukaisella rasterimuuntimella. Jotkin tasot voivat olla saatavilla erilaisilla kuvaustekniikoilla. Alareunan Tyyli-asetuksella voidaan valita esimerkiksi vaalennettu versio, joka toimii paremmin vektoriaineiston taustakuvana. Laskuri näyttää palvelusta ladattujen karttatiedostojen määrän megatavuina.

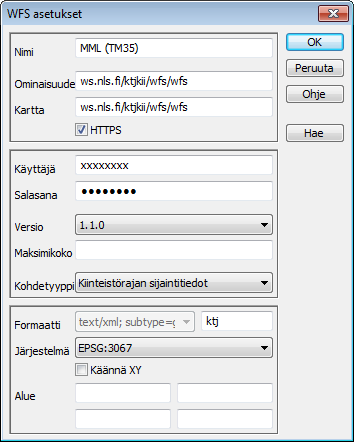

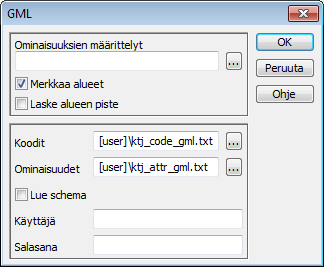

24 WFS (Web Feature Service) Käytetään vektorikarttojen hakuun. Toimii pääosin kuten WMS, mutta vaatii ominaisuustietojen tulkkauksen ensimmäisellä kerralla. Asetukset Lisätään uusi palvelu Lisää-painikkeella ja annetaan palvelulle sopiva nimi, esim. MML (TM35). Syötetään käyttäjätunnus ja salasana. Nämä tallettuvat asetuksiin kryptattuina ohjelman lisenssinumerolla. Kirjoitetaan ominaisuusosoite ilman protokollatunnusta (ws.nls.fi/ktjkii/wfs/wfs), laitetaan päälle rasti HTTPS, valitaan haluttu WMS:n versio (1.1.0), ja painetaan Hae. Ohjelma hakee palvelun tiedot. Jos pyydettyä versiota ei tueta, palautetaan lähin vastaava. Tasolistasta valitaan yksi haluttu taso (esim. Kiinteistörajan sijaintitiedot). Järjestelmälistasta valitaan haluttu koordinaattijärjestelmä (EPSG:3067 eli TM35). Käännä XY -asetus tarvitaan käytettäessä KKJ-järjestelmää, joka palauttaa aineiston pohjois-itä järjestyksessä. Kohtaan alue ilmestyy rajat maantieteellisinä koordinaatteina, jos tiedossa. Kuitataan OK:lla. Uusi määrittely aktivoituu ja alareunan tasolistaan tulevat kaikki tasot, jotka tukevat valittua koordinaattijärjestelmää. Ominaisuudet Ensimmäisellä hakukerralla määritellään ominaisuustietojen tulkkaus. Varmistetaan, että muunninlistassa on GML-lukuformaatti oletuspäätteellä *.gml. Laitetaan sen asetuksiin palvelun käyttäjätunnus sekä salasana ja päälle rasti Schema.

25 Tehdään ensimmäinen haku palvelusta. Muunnin lukee tiedoston vaatimat schema-tiedostot ja tulkkaa niistä koodit ja ominaisuudet kahteen tiedostoon auto_code_tag.txt ja auto_attr_tag.txt. Tähän voi mennä aikaa joitakin minuutteja riippuen määrittelyjen laajuudesta. Kopioidaan auto_code_tag.txt ja auto_attr_tag.txt toisille nimille ktj_code_tag.txt ja ktj_attr_tag.txt. Tehdään uusi muunninmäärittely kopioimalla yleinen GML (shift + Lisää). Poistetaan Schema-rasti ja haetaan tiedostot ktj_code_tag.txt ja ktj_attr_tag.txt kohtiin Koodit ja Ominaisuudet. Laitetaan muuntimelle tiedostopääte *.ktj. Tämä pääte toimii jatkossa linkkinä WHS-palvelun ja formaatinmuuntimen välillä. Lopuksi laitetaan WFS-palvelun Formaatti-kohdan vieressä olevaan kenttään tunnisteena toimiva ktj. Käyttö Asetusten jälkeen käyttö toimii kuten WMS. Listalta valitaan haluttu yhteys, jolloin ohjelma hakee automaattisesti päivitetyt asetukset. Valitaan taso(t) ja näytetään hiirellä alue. Suorita-painike hakee tiedoston elementtilistaan. Haetun tiedoston nimi muodostuu palvelun tyypistä, kellonajasta, valitusta kohdetyypistä ja tunnisteena toimivasta tiedostopäätteestä (esim. wfs_112816_kiinteistorajansijaintitiedot.gml.ktj). Muut palvelut Esimerkkinä olleen Kiinteistötietojen kyselypalvelun lisäksi Maanmittauslaitokselta löytyy muita aineistoja, jotka toimivat samalla periaatteella: Nimistön kyselypalvelu (ilmainen, tunnukset pyydettävä) Osoitteiden kyselypalvelu Rakennusten kyselypalvelu (viranomaiskäyttöön)

26 14. Karttalehtijako Karttalehtijaon ohjaintiedoston luontiin on tehty uusi toiminto. Se löytyy Karttalehtijako-toiminnosta Työkalutmenusta. 3D-Forumilta löytyvät ohjeet ja pohjatiedostot. Pohjatiedostot on saatu Maanmittauslaitokselta. Ohjaintiedoston luonti: - Hae 3D-Forumilta pohjatiedosto halutussa järjestelmässä (Utm_euref_suomi.xy) ja lue se ohjelmaan. - Voit lukea toisen tiedoston, jonka avulla paikoitat halutun alueen, esimerkiksi tietyn kunnan alue. - Aktivoi pohjatiedosto ja käynnistä Karttalehtijako-toiminto. - pohjatiedoston alueilla tulee olla karttalehden nimi joko viivan T2-kentässä tai alueella tulee olla tekstipiste, jonka tekstinä on karttalehden nimi. - Osoita hiirellä haluttu suorakaiteen muotoinen alue (sininen viiva) ja valitse Luo. - Toiminto luo ohjaintiedoston ja tallettaa sen käyttäjähakemistoosi (Utm_euref_suomi.dat). - Valitse tämä tiedosto alariville. Kirjoita-toiminnolla aktiivinen karttalehtijako voidaan kirjoittaa ns. indeksitiedostoon. Tämä on normaali vektoritiedosto, jonka voi kirjoittaa esimerkiksi muihin formaatteihin, tai käyttää Indeksikartta-toiminnossa. Alla karttalehtijako mittakaavoilla 1:25000 ja 1:10000.

27 15. Koodiryhmä Hakutapaan Koodit on lisätty koodiryhmän hallinta. Voit muodostaa eri hakutapoja käyttäen määrityksen koodiryhmällä, jonka avulla määritetyt koodit voidaan hakea yhdellä komennolla. Koodiryhmälle voi antaa nimen muistamisen helpottamiseksi. Koodiryhmä toimii vain T3-kentässä. Koodi-näppäin avaa koodilistan, josta voit valita yksittäisiä koodeja. Shift+Koodit tuo vain aktiivisessa tiedostossa olevat koodit. Voit näyttää hiirellä pisteen pitämällä Alt-näppäimen pohjassa. Osoitetun pisteen koodi tulee ao. kenttään. Jos kentän lopussa on pilkku (tai väliviiva), lisätään osoitettu koodi kentän loppuun. Lisää-toiminnolla voit määrittää koodiryhmän. Hakuehdoissa voi käyttää useita eri määrityksiä: - tarkka koodi -? tai * (kumpikin korvaa vain yhden merkin) - väliviiva (määrittää koodivälin mistä-mihin) - rivin alkuun voi antaa selitystekstin ennen = -merkkiä Klikkaamalla kerran listan riviä, koodiryhmän hakuehto kopioidaan T3-kenttään. Kaksoisklikkaus suorittaa haun heti ilman Suorita-näppäimen painamista. Vertailussa ei erotella isoja ja pieniä kirjaimia.

28 16. 3D-Forum Osoitteessa keskustelupalsta 3D-system Oy:n ja 3D-Win -ohjelmiston ympärille. Palstaa voi käydä lukemassa vapaasti mutta sinne kirjoittaminen vaatii rekisteröitymisen. Toivomme että foorumista muodostuisi vilkas paikka keskustelulle käyttäjien kesken ja sieltä saisi helposti vastauksen kysymyksiinsä ohjelmistojen tiimoilta. Me 3D-systemin väki vastaamme niihin kysymyksiin jotka koskevat ohjelmaamme mutta muihin kysymyksiin vastaamiseen tarvitaan kaikkien apua. Forumilla voi esittää kysymyksiä ja ehdottaa muutoksia tai uusia toimintoja ohjelmaan. Uuden version pikakorjaukset tulevat heti valmistuttuaan forumille joko ohjeina tai korjattuina toimintoina. 17. Tulossa Versioon 5.7 on alustavasti suunniteltu mm. seuraavia toimintoja: - Aluetoiminnot. - Liitekuvat. - LAS-työkalu. - MM / NE -maalaukset eri tavoin (korkeus, kaltevuus, liukuvärit). - 3D-käännöt hiirellä.
