1(6) Tilastokeskuksen rajapintapalveluiden käyttöönotto ArcGISohjelmistossa Ohjeita laatiessa on käytetty ArcGIS:n versiota 10.1. Koordinaattijärjestelmä ArcGIS käyttää oletuskoordinaattijärjestelmänä ensimmäisen projektiin avatun karttatason koordinaattijärjestelmää.

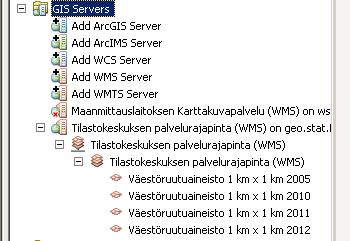

1 1(6) Tilastokeskuksen rajapintapalveluiden käyttöönotto ArcGISohjelmistossa Ohjeita laatiessa on käytetty ArcGIS:n versiota Koordinaattijärjestelmä ArcGIS käyttää oletuskoordinaattijärjestelmänä ensimmäisen projektiin avatun karttatason koordinaattijärjestelmää. Projektin koordinaattijärjestelmän voi myös muuttaa Table of Contents -välilehdeltä klikkaamalla hiiren oikealla kohdetta Layers (Kuva 1) ja valitsemalla Properties. Mikäli Table of Contents ei ole näkyvillä, sen saa näkyviin työkalurivin painikkeesta tai valikosta Windows -> Table of Contents. Seuraavien karttatasojen koordinaattijärjestelmät sovitetaan projektin koordinaattijärjestelmään. Tarvittaessa ohjelma kysyy muunnoksesta, mikäli avattavan aineiston koordinaattijärjestelmä ei täsmää projektin järjestelmään. Kuva 1 WMS-tason hakeminen 1. WMS-palveluun otetaan yhteys ArcGIS:n Catalog-ikkunan toiminnolla Add WMS Server. Mikäli Catalogikkuna ei ole näkyvillä, sen saa näkyviin työkalurivin painikkeesta (Kuva 2) tai valikosta Windows -> Catalog. Catalog-ikkunassa valitaan GIS Servers kohdan alta Add WMS Server. 2. Add WMS Server -toiminnossa (Kuva 4) ensimmäiseen kenttään syötetään WMS-palvelun url-osoite. Tilastokeskuksen WMS-rajapintojen osoitteet löytyvät osoitteesta Taulukosta valitaan haluttu aineisto ja klikataan linkkiä WMS WFS, josta löytyy linkit (Kuva 3) aineistoon sekä WMS että WFS -palveluihin. Valitse sopiva aineisto ja kopioi WMS-palvelun osoite. Paina tämän jälkeen Get Layers -nappia, joka hakee palvelussa saatavilla olevat karttatasot listalle. Painamalla tämän jälkeen OK, uusi WMS-rajapintapalvelu ilmestyy Catalog-ikkunaan (Kuva5). Nyt karttatasoja voidaan vetää kartta-alueelle Drag and Drop -tyylillä pudottamalla haluttu aineisto ikkunaan.

2 2(6) Kuva 2 Kuva 3

3 3(6) Kuva 4 Kuva 5

4(6) WFS-tason lataaminen WFS-rajapinnan käyttöönotto edellyttää, että ArcGIS:n asennuksen yhteydessä on asennettu ArcGIS Data Interoperability for Desktop. 1.

Mikäli Catalog-ikkuna ei ole näkyvillä, sen saa näkyviin työkalurivin painikkeesta (Kuva 2) tai valikosta Windows -> Catalog. Kuva 6 Kuva 7 2.

4 4(6) WFS-tason lataaminen WFS-rajapinnan käyttöönotto edellyttää, että ArcGIS:n asennuksen yhteydessä on asennettu ArcGIS Data Interoperability for Desktop. 1. WFS-palvelun käyttöönotto tapahtuu Interoperability Connections -> Add Interoperability Connection toiminnon (Kuva 6) kautta Catalog-ikkunassa. Mikäli Catalog-ikkuna ei ole näkyvillä, sen saa näkyviin työkalurivin painikkeesta (Kuva 2) tai valikosta Windows -> Catalog. Kuva 6 Kuva 7 2.Kaksoisklikkaamalla Add Interoperability Connection -toimintoa aukeaa yhteyden luomista varten Kuvan 7 mukainen ikkuna. Yhteydelle määritetään tyyppi Format-kentästä. Mikäli alasvetovalikossa ei ole oletuksena WFS-palvelu, niin se on haettava kentän perässä olevan -nappulan kautta (Kuva 8). Interoperability Connection -ikkunassa on syötettävä tarkemmat tiedot Parameters -nappulaa painamalla avautuvassa ikkunassa.

5(6) Kuva 8 3. WFS Parameters -ikkunassa (Kuva 10) URL-kenttään syötetään WFS-palvelun osoite, joka löytyy Tilastokeskuksen aineistojen osalta osoitteen http://www.stat.

0. Tämän jälkeen voidaan Feature Types -kohdassa määritellä valittavat karttatasot, jotka halutaan ottaa käyttöön. Lisäksi on syytä huomata, että osassa aineistoista (esim.

5 5(6) Kuva 8 3. WFS Parameters -ikkunassa (Kuva 10) URL-kenttään syötetään WFS-palvelun osoite, joka löytyy Tilastokeskuksen aineistojen osalta osoitteen kautta (ks. tämän dokumentin WMS-ohje). Osoitteen alla olevaan WFS version -kenttään tulee toistaiseksi vaihtaa Tämän jälkeen voidaan Feature Types -kohdassa määritellä valittavat karttatasot, jotka halutaan ottaa käyttöön. Lisäksi on syytä huomata, että osassa aineistoista (esim. väestöruutuaineisto) saattaa olla huomattavasti enemmän objekteja kuin ArcGIS:n oletuksena asettama yläraja Ylärajan voi syöttää kohdassa Max Features. Kentän voi jättää kokonaan tyhjäksikin, jos tarvitsee esimerkiksi koko Suomen aineistoa. 4. Aineistot raahataan Catalog-ikkunaan syntyneestä yhteydestä Drag and Drop -tyylillä pudottamalla haluttu aineisto ikkunaan. Mikäli karttaprojektille on määritetty eri koordinaattijärjestelmä kuin lisättävällä WFS-tasolla on, niin ArcGIS kysyy mahdollisesta muunnoksesta (Kuva 9). Klikkaamalla Transformations-painiketta käyttäjä pääsee muuttamaan valintaa, mutta oletuksena on, että muunnos tapahtuu karttaprojektin koordinaattijärjestelmään. Kuva 9

6 6(6) Kuva 10
