1 338 Yleistuotekuvasto

2 02 Seinäkotelot Seinäkotelot Hygieeniset mallit Hygieeniset yksioviset seinäkotelot on valmistettu laadukkaasta karhennetusta ruostumattomasta AISI 304 / AISI 316L -teräksestä, jonka karkeus on alle 0,5 mikronia. Mallisto on suunniteltu suojaamaan elektroniikka- ja sähkölaitteita mahdollisimman hyvin elintarvike- ja lääketeollisuuden käyttösovelluksissa. Malliston kotelot kuivuvat itsestään ja niissä on kalteva kattolevy (30º), jotta katon päälle ei voi jättää tai asettaa työkaluja tai muita esineitä ja jotta nesteet kuivuvat nopeasti. Yhtenäinen, ulkoinen, saumaton ja irrotettava silikonitiiviste on helppo vaihtaa. Saranat on asennettu tiivistysalueen sisään, joten kotelo on poikkeuksellisen helppo puhdistaa ulkopuolelta eikä kotelon ulkopinnan ja oven väliin jää rakoa. Mallisto on suunniteltu samalle alustalle kuin teräksestä ja ruostumattomasta teräksestä valmistetut seinäkotelot. Malleja voi räätälöidä asiakkaan tarpeiden mukaan vakiolisävarusteilla. Saatavilla on lisäksi erityisiä hygieenisiin ympäristöihin suunniteltuja lisävarusteita, joiden avulla asiakkaat voivat räätälöidä kotelon tarpeidensa mukaan. Kotelomallisto on suunniteltu tyhjiä koteloita koskevan IEC standardin mukaiseksi. Riippumaton laboratorio DEKRA tarkistaa malliston säännöllisesti, minkä ansiosta Eldon voi käyttää koteloissaan KEMA-KEUR-merkintää. Käyttäjä ja laitteisto ovat mahdollisimman hyvin suojattuja korkeiden suojausluokkien IP 66 (IEC standardin mukainen), IP 69K (DIN standardin mukainen) ja IK 10 (IEC standardin mukainen) ansiosta. Mallisto täyttää myös Euroopan unionin säädösten vaatimukset (Euroopan markkinoille tuotavien koneiden turvallisuutta sekä hygieenisyyttä koskeva Euroopan unionin konedirektiivi 2006/42/EY sekä EN ja EN ISO standardit). Eldonin hygieniamallisto on EHEDG-järjestön avoimiin prosesseihin tarkoitettujen laitteiden hygieenistä suunnittelua koskevan ohjeen 13 ja hygieenisen laitesuunnittelun kriteereitä koskevan ohjeen 8 mukainen. Kaikilla kotelomalleilla on UL- (USA), CSA- (Kanada), GOST- ja EAC-standardien (Venäjä ja muut maat) mukainen sertifiointi, mikä helpottaa erityisesti koneiden vientiä. 2 Käy sivustossamme 339

3 Seinäkotelot Hygieeniset mallit Tyypilliset käyttösovellukset HD, ruostumatonta terästä Elintarvike- ja juomateollisuus Lääketeollisuus Eldonin HD-mallisto on suunniteltu ja valmistettu erityistä puhtautta vaativiin käyttötarkoituksiin erikoismateriaaleja käyttäen. Malliston tuotteiden läpikotainen puhdistaminen on helppoa. Uudessa muotoilussa ei ole rakoja ja pinnat kuivuvat itsestään. Näin puhdistamiseen ja huoltoon kuluu vähemmän aikaa, käyttökatkot vähenevät ja tuottavuus paranee. Elintarvike- ja juomateollisuus Eldonin hygieeninen mallisto soveltuu erinomaisesti suojaamaan elintarvikkeiden tuotanto- ja pakkauslaitteistoa olosuhteissa, joita säännellään entistä enemmän. Sääntelyn lisääntyminen on johtanut elintarvikkeiden tuotantolaitteiden hygieenisen suunnittelun periaatteiden käyttöönottoon. Eldonin uuden HDmalliston avulla loppukäyttäjä voi nostaa tuottavuuden uudelle tasolle. Uusi muotoilu vähentää käyttökatkoja ja puhdistamiseen ja huoltoon kuluvaa aikaa, sillä tuotteet voi puhdistaa nopeasti ja pesuaineiden ja puhdistusvälineiden tarve vähenee. 340 Yleistuotekuvasto

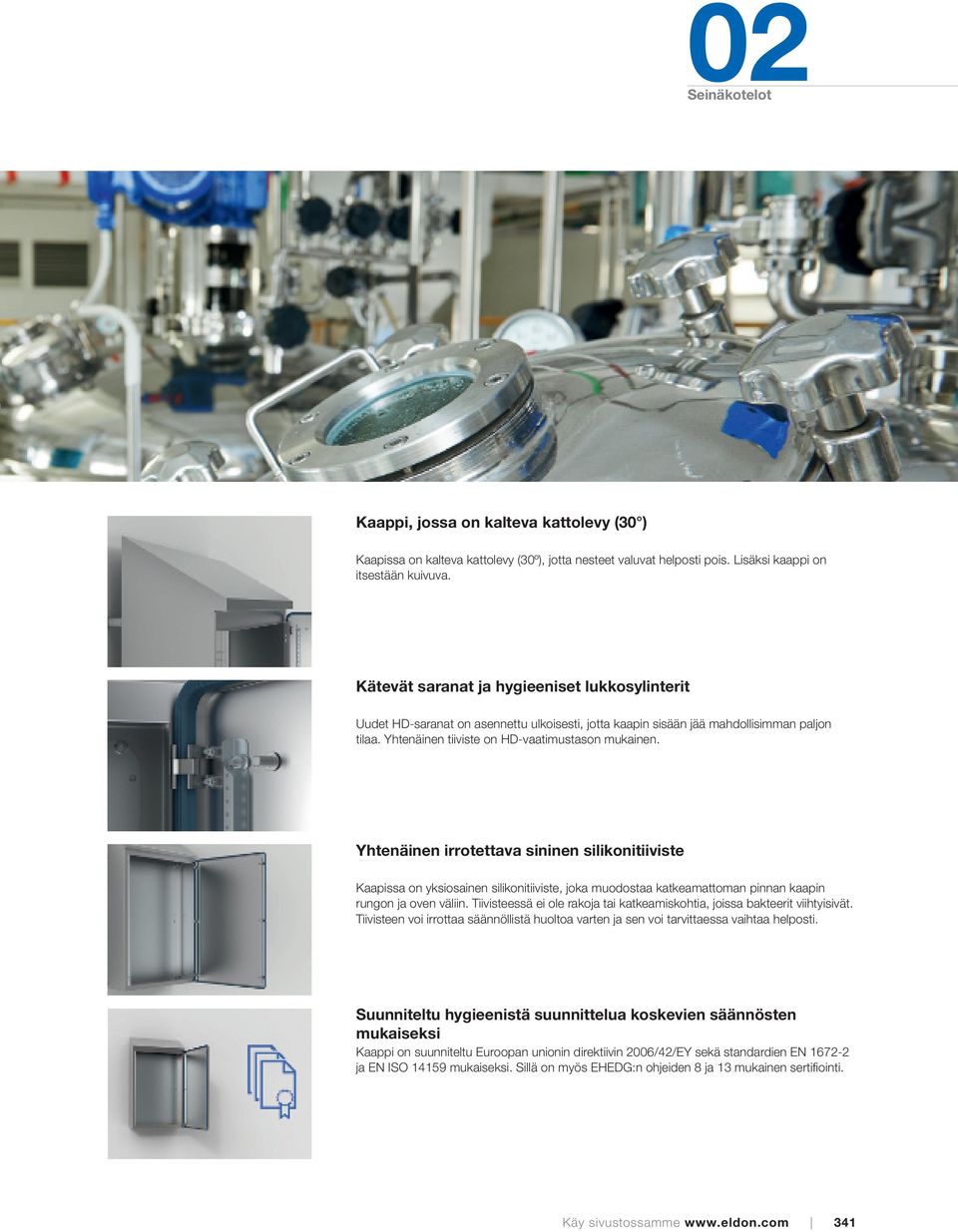

4 02 Seinäkotelot 2 Kaappi, jossa on kalteva kattolevy (30 ) Kaapissa on kalteva kattolevy (30º), jotta nesteet valuvat helposti pois. Lisäksi kaappi on itsestään kuivuva. Kätevät saranat ja hygieeniset lukkosylinterit Uudet HD-saranat on asennettu ulkoisesti, jotta kaapin sisään jää mahdollisimman paljon tilaa. Yhtenäinen tiiviste on HD-vaatimustason mukainen. Yhtenäinen irrotettava sininen silikonitiiviste Kaapissa on yksiosainen silikonitiiviste, joka muodostaa katkeamattoman pinnan kaapin rungon ja oven väliin. Tiivisteessä ei ole rakoja tai katkeamiskohtia, joissa bakteerit viihtyisivät. Tiivisteen voi irrottaa säännöllistä huoltoa varten ja sen voi tarvittaessa vaihtaa helposti. Suunniteltu hygieenistä suunnittelua koskevien säännösten mukaiseksi Kaappi on suunniteltu Euroopan unionin direktiivin 2006/42/EY sekä standardien EN ja EN ISO mukaiseksi. Sillä on myös EHEDG:n ohjeiden 8 ja 13 mukainen sertifi ointi. Käy sivustossamme 341

5 Seinäkotelot Hygieeniset mallit Yksi ovi HDW IP 66/69K TYPE 4X, 12, 13 IK Yleistuotekuvasto

6 02 Seinäkotelot Materiaali: Runko: 1,5 mm. Ovi: 2 mm. Karhennettua ruostumatonta AISI 304 / AISI 316L -terästä Asennuslevy: 2 mm:n galvanoitu teräs. Runko-osa: Yksiosainen runko, taitetut ja hitsatut saumat. Rungon yläosassa on eteenpäin kallistettu kattolevy, jonka kaltevuus on 30 astetta. Se ulottuu 30 mm rungon yli ja suojaa ovea nesteiltä. Taitetut ja hitsatut saumat. Ovi: Kulmista muotoiltu, yhdestä kappaleesta valmistettu, kallistuskulma 8º. Pintaasennettava, 120º astetta avautuva. Voidaan asentaa avautumaan vasemmalle tai oikealle (koneistusta tarvitaan). Vähintään 600 mm korkeat kaappien ovet on vahvistettu lisäksi oviprofi ililla, joka estää vääntymisen ja takaa korkean suojausluokan. 2 Tiiviste: Tiiviyden varmistaa yhtenäinen irrotettava sininen silikonitiiviste, joka on FDA 21 CFR vaatimusten mukainen. Lukitus: Ruostumattomasta AISI 316 -teräksestä valmistettu HD-lukko ja sininen silikonitiiviste. Asennuslevy: Kiinnitetty kaapin taakse hitsattuihin M8-tappeihin. Vähintään 800 mm korkeiden tai leveiden kaappien asennuslevyn kaikki reunat on taitettu kestävyyden lisäämiseksi. Asennuslevyn syvyyttä voi säätää AMG-lisävarusteen avulla. Kaapelitulo: Laippa-aukkoa ei ole vakiovarusteena. Kotelointiluokka: Suojausluokka IP 66/69K TYPE 4X, 12, 13 IK 10. Pintakäsittely: Karhennettua ruostumatonta terästä (keskimäärin 0,5 mikronia). Toimitus: Asennuslevy, mukana kiinnitystarvikkeet ja maadoitusominaisuudet. Kierrätettävä pahvipakkaus. Lisätietoja: Katso lisätietoja yleislisävarusteiden osiosta ja teknisiä tietoja koskevasta luvusta. Käy sivustossamme 343

7 Mittataulukko HDW IP 66/69K TYPE 4X, 12, 13 IK 10 Asennuslevyineen Kokonaiskorkeus kaltevan kattolevyn kanss Kotelon mitat Asennuslevyn mitat Hyötysyvyys K L S k l s1 s2 Lukkoja Osa nro HDW HDW HDW HDW HDW HDW HDW HDW Yleistuotekuvasto

8 Mittakuvat HDW 02 Seinäkotelot A Front Edestä view W L Sectional Sivuleikkaus side view D+5 S Inside Kaapin enclosure sisäpuolen view näkymä B B K1 H1 d2 s2 75 K H H-130 K 2 A d1 s2 D S 75 W-90 L LEIKKAUS SECTION A-A Sectional Päälileikkaus top view Mounting Asennuslevy plate w SECTION LEIKKAUS B-B B-B Oven Inside sisäpuolen door view näkymä W-17,5 L k h 12 H-59 K M8x18 M5x12 Käy sivustossamme 345

9 Lisävarusteiden valintakaavio I HDW Kotelon K1* K** L S Eristetty asennuslevy Telequick-asennuslevy Syvyyssäätösarja HDW AMG155 HDW AMI04030 AMT04030 AMG210 HDW AMI04060 AMT04060 AMG210 HDW AMI05050 AMT05050 AMG210 HDW AMI06040 AMT06040 AMG210 HDW AMI06060 AMT06060 AMG210 HDW AMI10080 AMT10080 AMG300 HDW AMI12080 AMT12080 AMG300 * K1- Kokonaiskorkeus kaltevan kattolevyn kanssa ** K - Rungon korkeus 346 Yleistuotekuvasto

10 Lisävarusteiden valintakaavio I HDW 02 Seinäkotelot Kiinnitys Ovet Kotelon H1* H** W D Seinäasennuskiinnikkeet 50 mm Seinäasennuskiinnikkeet 300 mm Sisäovi HDW AWHD050 AWHD300 - HDW AWHD050 AWHD300 ADIS04030 HDW AWHD050 AWHD300 - HDW AWHD050 AWHD300 ADIS05050 HDW AWHD050 AWHD300 ADIS06040 HDW AWHD050 AWHD300 ADIS06060 HDW AWHD050 AWHD300 ADIS10080 HDW AWHD050 AWHD300 ADIS * H1- Total height with sloping roof. ** H- Height of the frame Käy sivustossamme 347

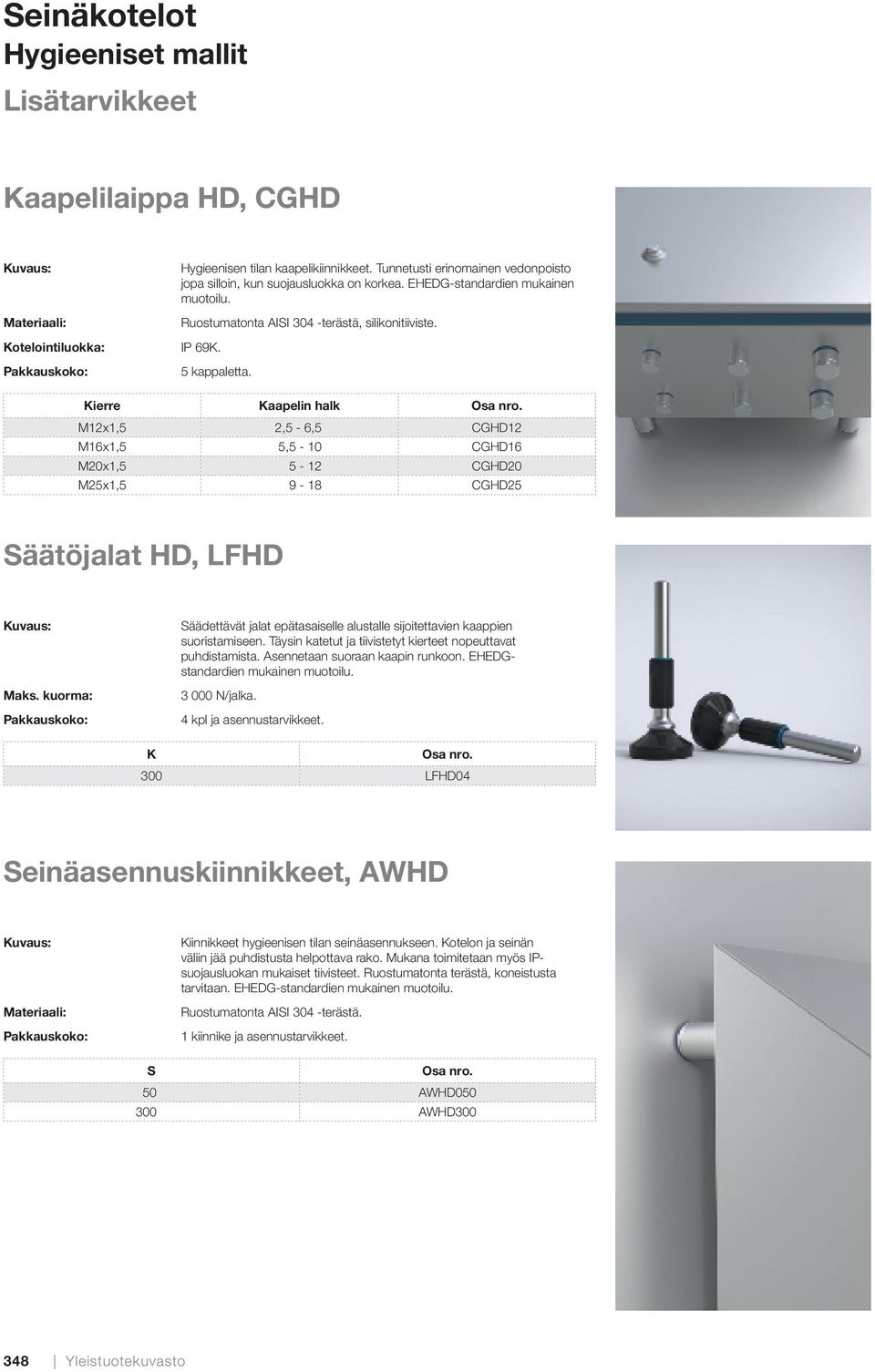

11 Seinäkotelot Hygieeniset mallit Lisätarvikkeet Kaapelilaippa HD, CGHD Kuvaus: Materiaali: Kotelointiluokka: IP 69K. Pakkauskoko: Hygieenisen tilan kaapelikiinnikkeet. Tunnetusti erinomainen vedonpoisto jopa silloin, kun suojausluokka on korkea. EHEDG-standardien mukainen muotoilu. Ruostumatonta AISI 304 -terästä, silikonitiiviste. 5 kappaletta. Kierre Kaapelin halk Osa nro. M12x1,5 2,5-6,5 CGHD12 M16x1,5 5,5-10 CGHD16 M20x1, CGHD20 M25x1, CGHD25 Säätöjalat HD, LFHD Kuvaus: Maks. kuorma: Pakkauskoko: Säädettävät jalat epätasaiselle alustalle sijoitettavien kaappien suoristamiseen. Täysin katetut ja tiivistetyt kierteet nopeuttavat puhdistamista. Asennetaan suoraan kaapin runkoon. EHEDGstandardien mukainen muotoilu N/jalka. 4 kpl ja asennustarvikkeet. K Osa nro. 300 LFHD04 Seinäasennuskiinnikkeet, AWHD Kuvaus: Materiaali: Pakkauskoko: Kiinnikkeet hygieenisen tilan seinäasennukseen. Kotelon ja seinän väliin jää puhdistusta helpottava rako. Mukana toimitetaan myös IPsuojausluokan mukaiset tiivisteet. Ruostumatonta terästä, koneistusta tarvitaan. EHEDG-standardien mukainen muotoilu. Ruostumatonta AISI 304 -terästä. 1 kiinnike ja asennustarvikkeet. S Osa nro. 50 AWHD AWHD Yleistuotekuvasto

12 02 Seinäkotelot 2 Käy sivustossamme 349
