BROWACOM TUOTTEET. Kotisivumme löytyvät osoitteesta:

Transkriptio

1 BROWACOM TUOTTEET valmistaa ja myy tietoliikennealan ratkaisuja alan ammattilaisille. Tuotteita ovat mm. CityCabinet-tuoteperhe, lämmittimet, puhaltimet, AC-jakelu, sekä palveluina mm. elektromekaniikan koonta, alihankinta- ja asennuspalvelu. Yrityksen kotipaikka on Haukipudas. Kotisivumme löytyvät osoitteesta:

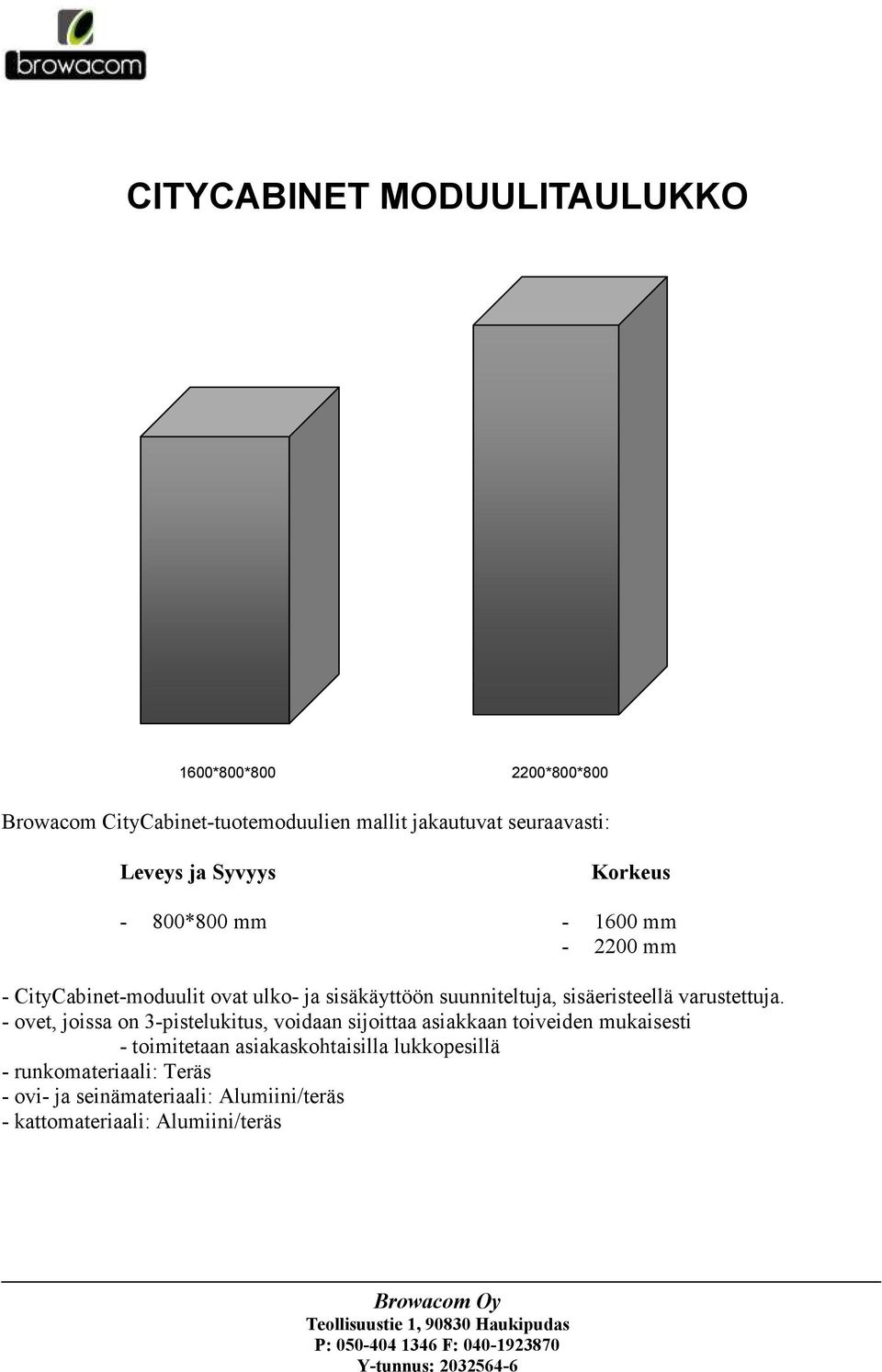

2 CITYCABINET MODUULITAULUKKO 1600*800* *800*800 Browacom CityCabinet-tuotemoduulien mallit jakautuvat seuraavasti: Leveys ja Syvyys Korkeus - 800*800 mm mm mm - CityCabinet-moduulit ovat ulko- ja sisäkäyttöön suunniteltuja, sisäeristeellä varustettuja. - ovet, joissa on 3-pistelukitus, voidaan sijoittaa asiakkaan toiveiden mukaisesti - toimitetaan asiakaskohtaisilla lukkopesillä - runkomateriaali: Teräs - ovi- ja seinämateriaali: Alumiini/teräs - kattomateriaali: Alumiini/teräs

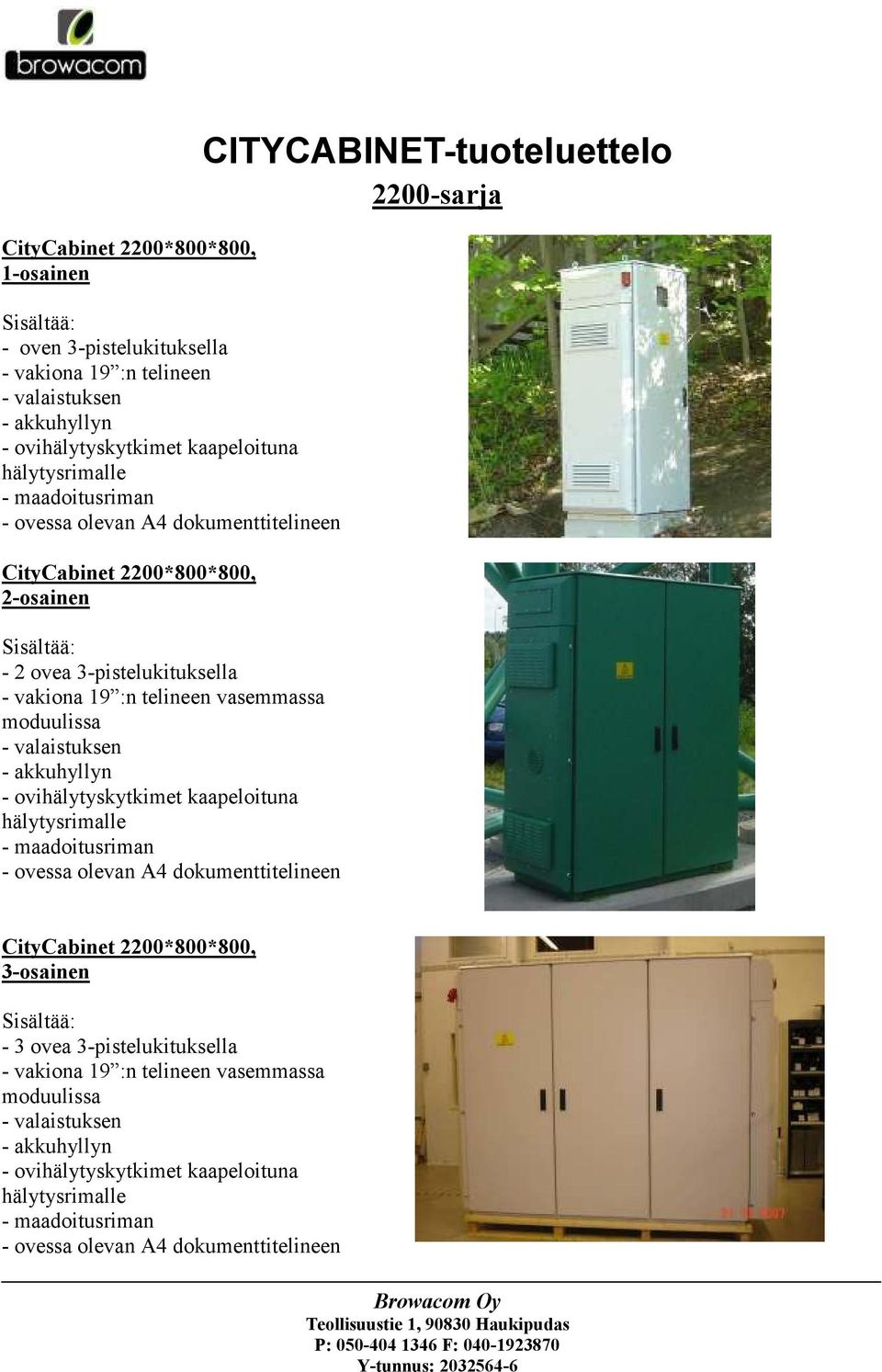

3 CityCabinet 2200*800*800, 1-osainen Sisältää: - oven 3-pistelukituksella - vakiona 19 :n telineen - valaistuksen - akkuhyllyn - ovihälytyskytkimet kaapeloituna hälytysrimalle - maadoitusriman - ovessa olevan A4 dokumenttitelineen CityCabinet 2200*800*800, 2-osainen Sisältää: - 2 ovea 3-pistelukituksella - vakiona 19 :n telineen vasemmassa moduulissa - valaistuksen - akkuhyllyn - ovihälytyskytkimet kaapeloituna hälytysrimalle - maadoitusriman - ovessa olevan A4 dokumenttitelineen CITYCABINET-tuoteluettelo 2200-sarja CityCabinet 2200*800*800, 3-osainen Sisältää: - 3 ovea 3-pistelukituksella - vakiona 19 :n telineen vasemmassa moduulissa - valaistuksen - akkuhyllyn - ovihälytyskytkimet kaapeloituna hälytysrimalle - maadoitusriman - ovessa olevan A4 dokumenttitelineen

4 1600-sarja CityCabinet 1600*800*800, 1-osainen Sisältää: - oven 3-pistelukituksella - vakiona 19 :n telineen - valaistuksen - akkuhyllyn - ovihälytyskytkimet kaapeloituna hälytysrimalle - maadoitusriman - ovessa olevan A4 dokumenttitelineen CityCabinet 1600*800*800, 2-osainen Sisältää: - 2 ovea 3-pistelukituksella - vakiona 19 :n telineen vasemmassa moduulissa - valaistuksen - akkuhyllyn - ovihälytyskytkimet kaapeloituna hälytysrimalle - maadoitusriman - ovessa olevan A4 dokumenttitelineen CityCabinet 1600*800*800, 3-osainen Sisältää: - 3 ovea 3-pistelukituksella - vakiona 19 :n telineen vasemmassa moduulissa - valaistuksen - akkuhyllyn - ovihälytyskytkimet kaapeloituna hälytysrimalle - maadoitusriman - ovessa olevan A4 dokumenttitelineen

5 CITYCABINET-TUOTTEIDEN LISÄVARUSTEET PFANNENBERG-ilmastointilaitteet - erittäin luotettavat ja vähän huoltoa vaativia - teholuokat: 2500 W, 1500 W ja 950 W - saatavana myös pienempiä teholuokkia, lisää tietoa: Puhallintuulettimet VAC / 48 VDC puhallinratkaisut - lähtö- ja tulopuhallin Betoniperustus - nostokoukuilla - kaapeliura sivussa (paikkaa voidaan vaihdella tarpeen mukaan) - sisältää pohjalaatan ja sokkelin - asennuskehikko integroituna - saatavana 1-, 2- ja 3- moduulisiin kabinetteihin

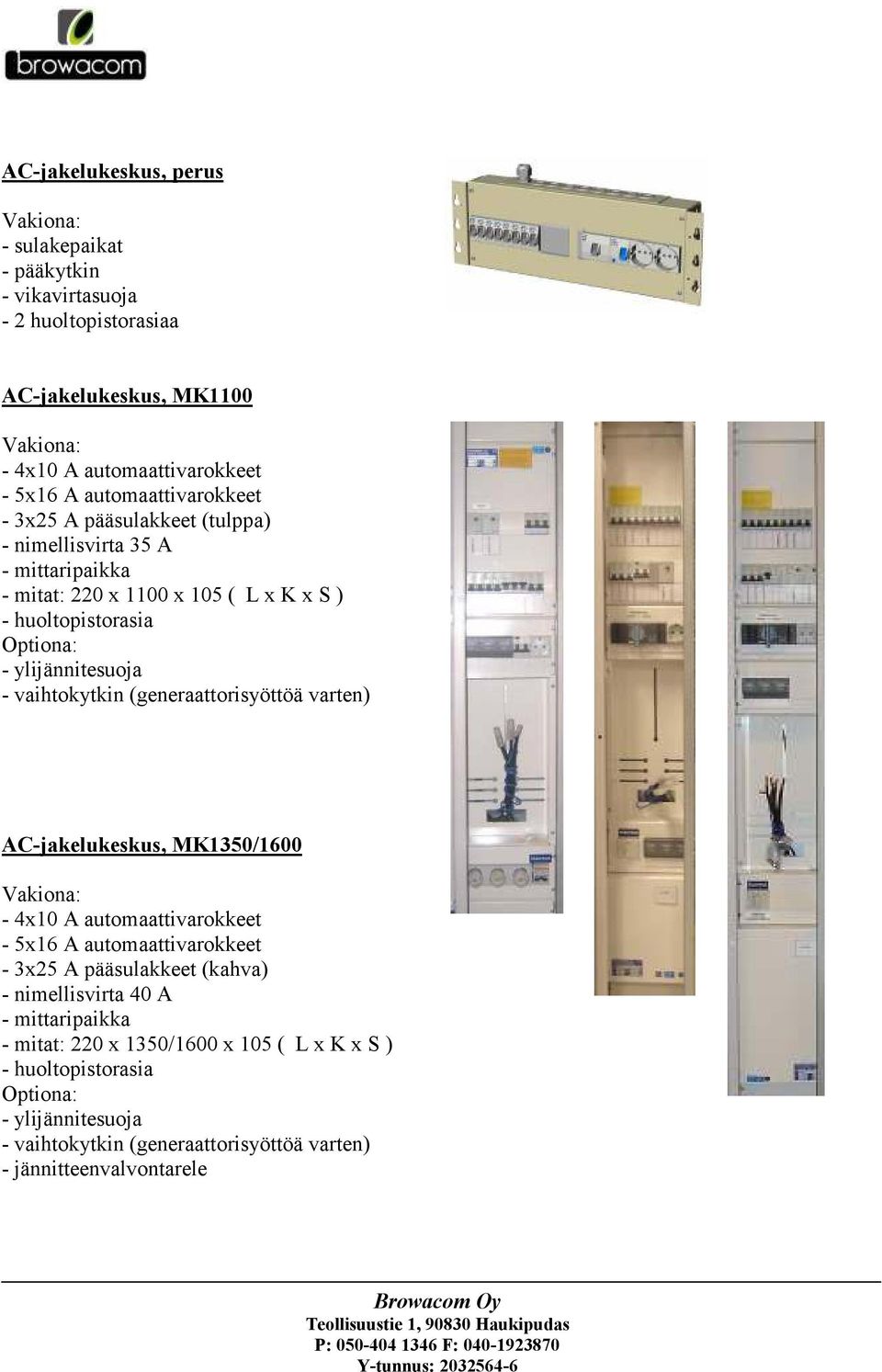

6 AC-jakelukeskus, perus Vakiona: - sulakepaikat - pääkytkin - vikavirtasuoja - 2 huoltopistorasiaa AC-jakelukeskus, MK1100 Vakiona: - 4x10 A automaattivarokkeet - 5x16 A automaattivarokkeet - 3x25 A pääsulakkeet (tulppa) - nimellisvirta 35 A - mittaripaikka - mitat: 220 x 1100 x 105 ( L x K x S ) - huoltopistorasia Optiona: - ylijännitesuoja - vaihtokytkin (generaattorisyöttöä varten) AC-jakelukeskus, MK1350/1600 Vakiona: - 4x10 A automaattivarokkeet - 5x16 A automaattivarokkeet - 3x25 A pääsulakkeet (kahva) - nimellisvirta 40 A - mittaripaikka - mitat: 220 x 1350/1600 x 105 ( L x K x S ) - huoltopistorasia Optiona: - ylijännitesuoja - vaihtokytkin (generaattorisyöttöä varten) - jännitteenvalvontarele

7 AC-jakelu, asiakasratkaisu - räätälöimme tarpeen mukaan sopivan Browacom lisälämmitin - teho 1200 W - sisältää termostaatin - suunniteltu erityisesti Browacom CityCabinettuotteeseen Avainpesä (putkilukko), Abloy - asiakkaan toivomuksen mukainen määrä - vankka kiinnitys sisäiseen palkkiin

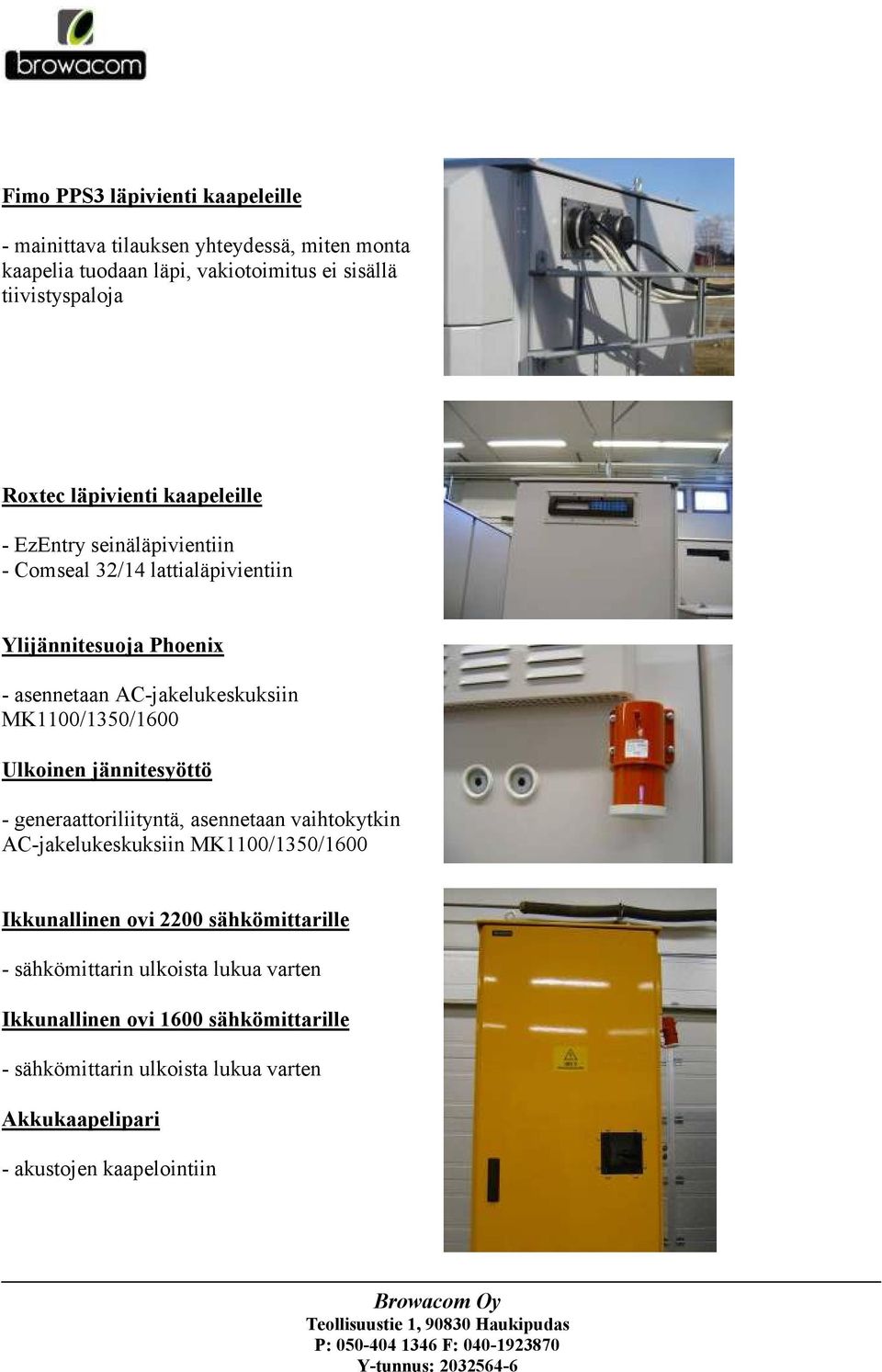

8 Fimo PPS3 läpivienti kaapeleille - mainittava tilauksen yhteydessä, miten monta kaapelia tuodaan läpi, vakiotoimitus ei sisällä tiivistyspaloja Roxtec läpivienti kaapeleille - EzEntry seinäläpivientiin - Comseal 32/14 lattialäpivientiin Ylijännitesuoja Phoenix - asennetaan AC-jakelukeskuksiin MK1100/1350/1600 Ulkoinen jännitesyöttö - generaattoriliityntä, asennetaan vaihtokytkin AC-jakelukeskuksiin MK1100/1350/1600 Ikkunallinen ovi 2200 sähkömittarille - sähkömittarin ulkoista lukua varten Ikkunallinen ovi 1600 sähkömittarille - sähkömittarin ulkoista lukua varten Akkukaapelipari - akustojen kaapelointiin

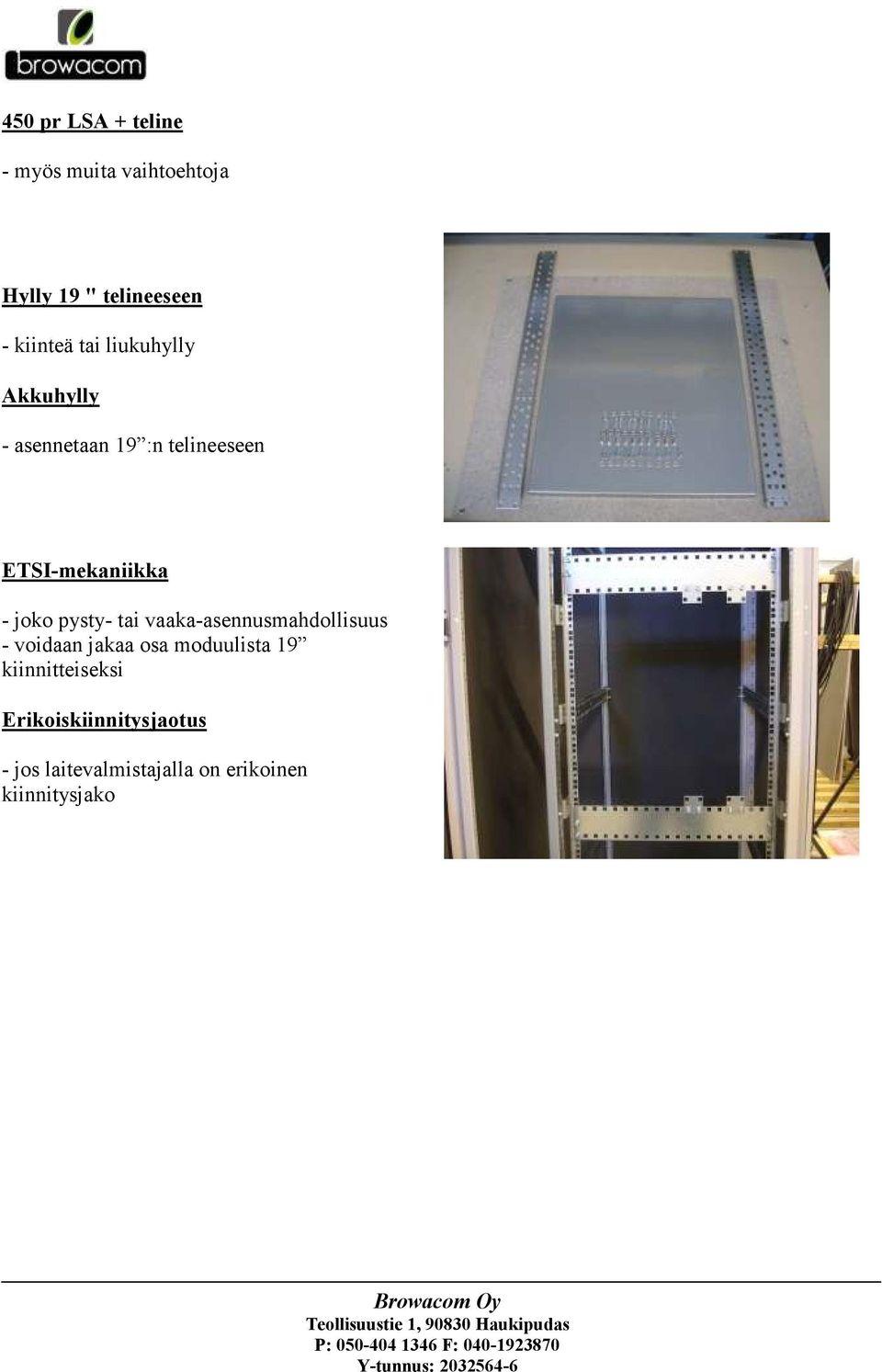

9 450 pr LSA + teline - myös muita vaihtoehtoja Hylly 19 " telineeseen - kiinteä tai liukuhylly Akkuhylly - asennetaan 19 :n telineeseen ETSI-mekaniikka - joko pysty- tai vaaka-asennusmahdollisuus - voidaan jakaa osa moduulista 19 kiinnitteiseksi Erikoiskiinnitysjaotus - jos laitevalmistajalla on erikoinen kiinnitysjako

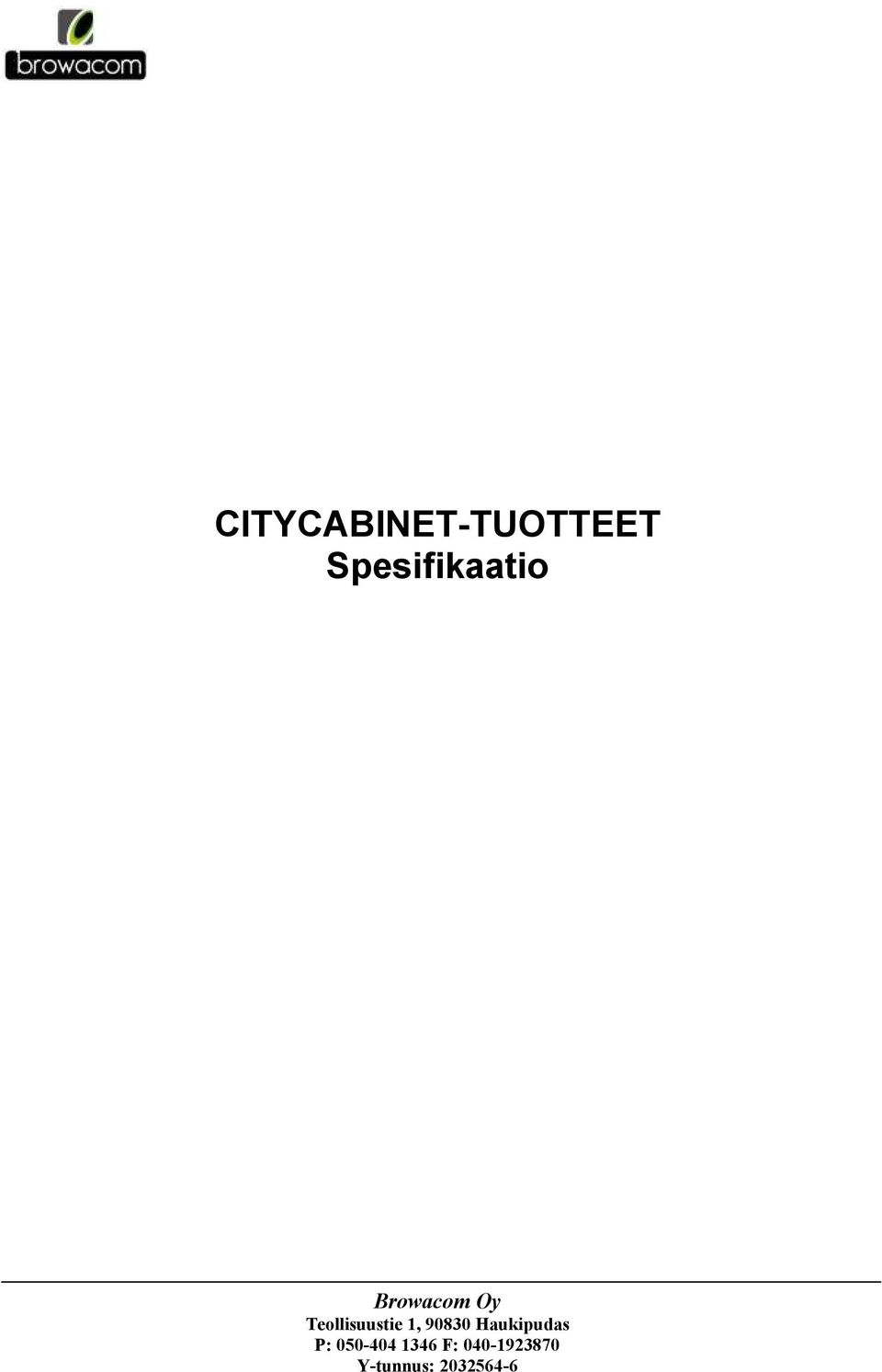

10 CITYCABINET-TUOTTEET Spesifikaatio

11 CITYCABINET SISÄ/ULKOKABINETTI CityCabinet tarjoaa luotettavan ratkaisun aktiivilaitteiden suojaukseen. Suojattavia laitteita voivat olla esim. tukiasemat, laajakaistalaitteet, optiset kuituverkon laitteet jne. Kabinetti on suunniteltu erityisesti Suomen vaativiin olosuhteisiin. Vankkana ja säältä suojaava laitetila on suunniteltu korvaamaan perinteiset laitetilat, kuten esim. tukiasemakopit. Erinomainen ratkaisu teknisten laitteiden suojaukseen vaativissa olosuhteissa YMPÄRISTÖ Browacom CityCabinet sopii vaativiin olosuhteisiin sekä sisällä että ulkona. Kabinetin ulkonäkö on suunniteltu ympäristöystävälliseksi, visuaalisesti hyvin maisemaan maastoutuvaksi, näin sopien erityyppisiin ympäristöihin. Eristetty teräsrakenne, jossa on pulverimaalattu pinta, takaa toiminnan vaativissakin olosuhteissa. CITYCABINET Koko/moduuli 800 x 2200 x 800 mm (L x K x S) 800 x 1600 x 800 mm (L x K x S) Materiaali Vakioväri Sähkösinkitty teräs, alumiini Vaalean harmaa NCS 1502-R, asiakaskohtaiset värivaihtoehdot tilauksesta

12 MITAT SÄÄSUOJAUS Eristetty CityCabinet on mahdollista varustaa ilmastointilaitteella, puhaltimella ja lämmittimellä. Toimintoja ohjataan termostaattiohjauksella. Näin saavutetaan kabinetin sisälle vakio-olosuhteet, mahdollistaen maksimaalisen eliniän aktiivilaitteille. Lämmitys, jäähdytys, siirtolaitteet ja akkuvarmennus asennetaan tehtaalla ennen toimitusta. Lämpötila ulkona -40 C Lämpötila kabinetissa +20 C MODULAARISUUS CityCabinet on helppo laajentaa myös jälkikäteen. Browacomin modulaarisella ratkaisulla kabinetti voidaan helposti muokata jokaisella asiakkaalle sopivaksi. TURVALLISUUS CityCabinet on turvallinen suoja laitteille. Kabinetin ovet on varustettu 3-pistelukituksella sekä tarvittessa hälytyksellä, varmistaen näin luotettavan lukituksen.

13 HELPPO ASENNUS Käyttämällä asennusperustusta asentaminen on nopeaa ja helppoa. YHTEYSTIEDOT: Auno Turtinen Tuotantopäällikkö P: Tero Lepistö Toimitusjohtaja P: Johanna Lepistö Talousjohtaja P:
