1 Ex-kaapelit ja kaapeliläpiviennit Ex-koteloiden kalustus Risto Sulonen VTT Expert Services Oy

2 Johtojärjestelmät Alumiinijohtimet vähintään 16 mm 2 Kaapelit on suojattava ympäristövaikutuksilta Pelkästään käyttöeristettyjä johtimia saa käyttää vain keskuksissa, koteloissa tai Ex-putkiasennusjärjestelmissä Liitäntöjen laitteisiin on oltava ko. Ex-rakenteen mukaisia Käyttämättömät läpiviennit on suljettava ko. Ex-rakenteen mukaisilla sulkutulpilla Kaasujen ja höyryjen siirtyminen tilasta toiseen on estettävä Metallisen armeerauksen tai vaipan tarkoituksen koskettaminen palavan nesteen putkistoihin on estettävä Pölyn kertyminen kaapeleille estettävä

3 Tilaluokkien 1 ja 2 kaapelit Kiinteässä asennuksessa sallitaan normaalitilan kaapeli, jotka täyttävät palamattomuuden osalta standardin IEC vaatimukset Kannettavien ja siirrettävien laitteiden kaapelit: - öljynkestävä kumikaapeli tai vastaava (H07RN-F), jonka johdinpoikkipinta on vähintään 1 mm 2 - kevyessä käytössä ja enintään 250 V jännitteellä ja 6 A virralla kevyt öljynkestävä kumikaapeli tai vastaava (H05RN-F) Muut taipuisat kaapeli - kumikaapelit (H07RN-F tai H05RN-F) - muovivaippaiset kaapelia H07RN-F vastaavat kaapelit

4 Kaapelien mekaaniset rasitukset Mekaaninen suojaus tarvittaessa Riittävä taivutussäde Tärinältä suojaus

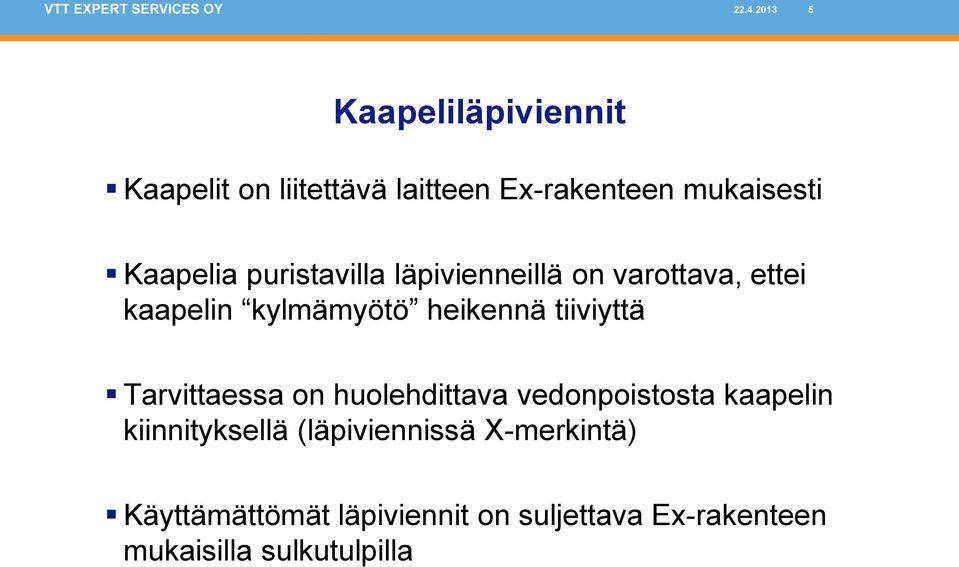

5 Kaapeliläpiviennit Kaapelit on liitettävä laitteen Ex-rakenteen mukaisesti Kaapelia puristavilla läpivienneillä on varottava, ettei kaapelin kylmämyötö heikennä tiiviyttä Tarvittaessa on huolehdittava vedonpoistosta kaapelin kiinnityksellä (läpiviennissä X-merkintä) Käyttämättömät läpiviennit on suljettava Ex-rakenteen mukaisilla sulkutulpilla

6 Käyttämättömien läpivientien sulkeminen

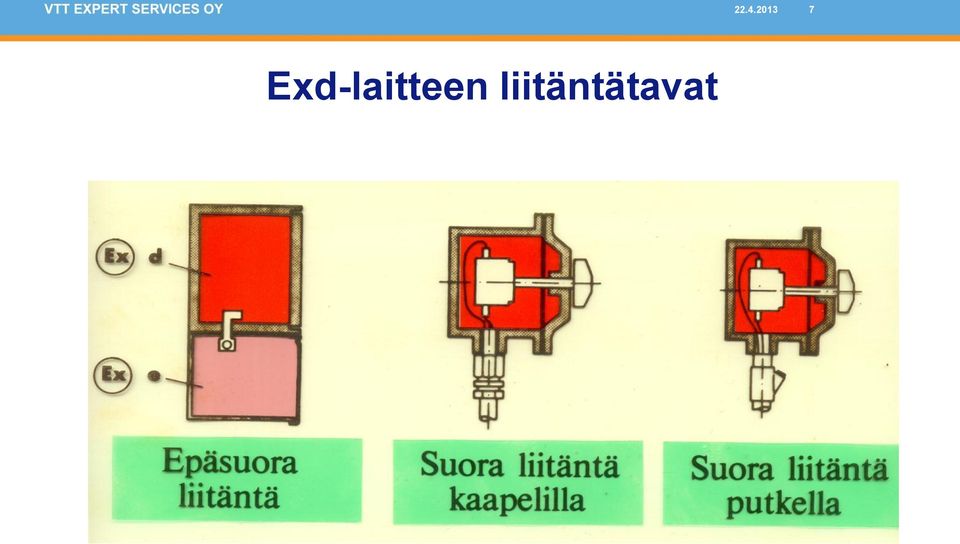

7 Exd-laitteen liitäntätavat

8 Exd-kaapeliläpivientien valintasäännöt (SFS EN , kohta ) a) Ko. laitteen osana ja tietylle kaapelille hyväksytty Exdläpivienti b) Muovieristeisillä pyöreillä kaapeleilla tiivisterenkaalla varustettu Exd-läpivienti valintakaavion mukaisesti c) Mineraalieristeisillä kaapeleilla on käytettävä niille hyväksyttyä Exd-läpivientiä d) Exd-tiivistystarvike (esim. sulkumuhvi), jossa käytetään valumassaa tai vastaavaa tiivistysainetta e) Exd-läpivienti, jossa kaapelin johtimien välit tiivistetään massalla.

9 Exd-kaapeliläpivientien valintakaavio

10 Kumitiivisteinen Exd-läpivienti Armeerattomille kaapeleille Armeeratuille kaapeleille

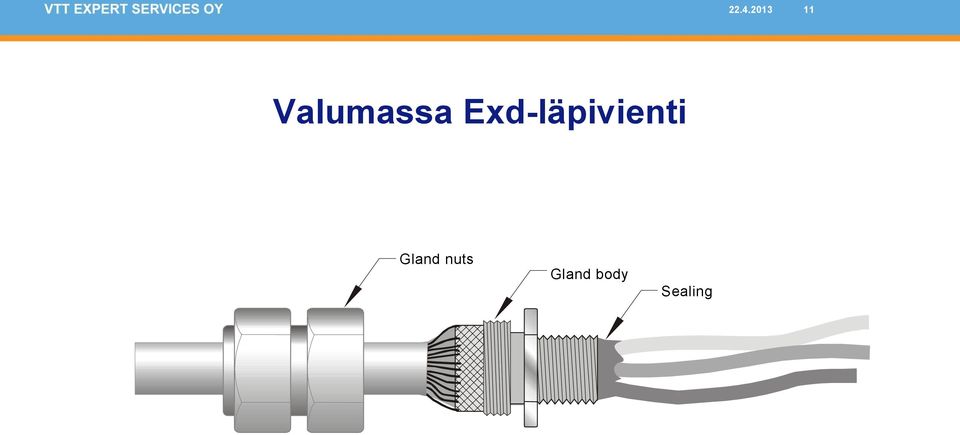

11 Valumassa Exd-läpivienti Gland nuts Gland body Sealing

12 Sulkumuhvi

13 Exe-läpiviennit Oltava Exe-tyyppihyväksyttyjä Sovelluttava ko. kaapelille Kotelointiluokka vähintään IP 54 - tarvittaessa käytettävä kierretiivistettä tai aluslaattaa - 6 mm kierrepituus riittää ilman lisätiivistystä Iskunkestävyysvaatimus 7 J

14 Exi-läpiviennit Ei tarvitse olla Ex-hyväksyttyjä Kotelointiluokka käytetyn kotelon mukainen

15 Exp-läpiviennit Määritellään laitteen dokumenteissa Oleellista on, että tiiviys säilyy

16 Tilaluokan 2 laitteiden läpiviennit SFS-EN (2009) edellyttää, että Exn-laitteiden kaapeliläpiviennit täyttävät standardin EN vaatimukset = Exe-läpiviennit

17 Lisätarvikkeet, kuten sulkutulpat ja kondenssivesitulpat Täytettävä ko. Ex-rakenteen vaatimukset

18 Exe-koteloiden kalustus Laitehyväksytyn (X) tyhjän kotelon kalustus valmistajan ohjeiden mukaan - liittimien lkm ko. johdinpoikkipinnoilla ja virroilla tai suurinta sallittua häviötehoa ei ylitetä Komponenttihyväksytyn (U) tyhjän kotelon kalustukselle on haettava hyväksyntä

19 Exd-kotelon kalustus Komponenttihyväksytyn (U) tyhjän kotelon kalustukselle on haettava hyväksyntä Vain, jos kotelon sertifikaatissa on määritelty mitä koteloon saa asentaa, ei kalustusta tarvitse hyväksyttää

20 VTT luo teknologiasta liiketoimintaa
