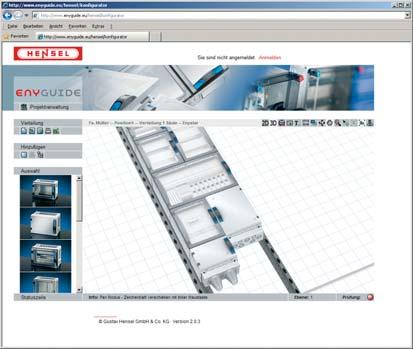

1 Suunnittelu Mukavaa projektisuunnittelua nopeasti ja helposti ENYGUIDE-suunnitteluohjelmistolla. Suunnitteluohjelmisto - internetin kautta on-line - työasemalla off-line Enyguide on ammattimainen suunnitteluohjelmisto, jolla sähköalan asiantuntijat voivat laatia itselleen nopeasti ja helposti pohjapiirustuksia ja osalistoja ilman aikaa vievää ohjelmien asennusta. Ammattimainen suunnitteluohjelmisto piirtää keskusjärjestelmän tarkasti 3D-kuvaksi asiakkaalle ja/tai käyttäjälle tai 2D-piirrokseksi asentajalle. Käyttäjä voi tehdä useiden kerroksien avulla eron kokoonpanon, suojauksien ja ovien välillä. ENYGUIDE määrittää itsenäisesti yhdistelmään tarvittavat lisätarvikkeet, kuten välilevyt ja seinälaippojen määrän. Aloita suoraan ENYSTAR-keskusjärjestelmän projektilla tai hyödynnä rekisteröinnin etuja: henkilökohtainen projektinhallinta käyttäjien hallinta Henselin asiantuntija voi pyynnöstä tarkastella projektia tai tallentaa projektin tiedot tulevaa prosessointia varten. 218

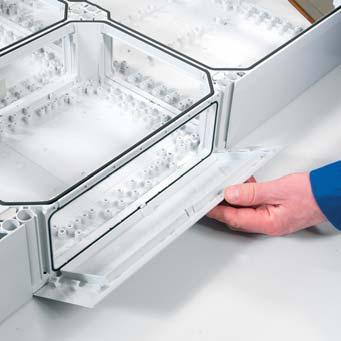

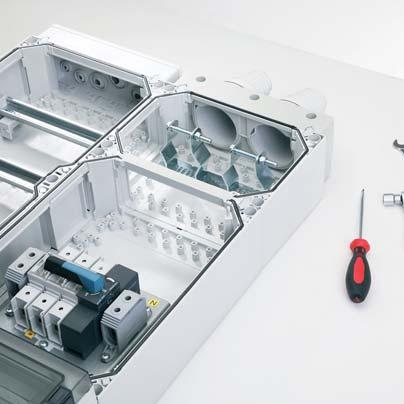

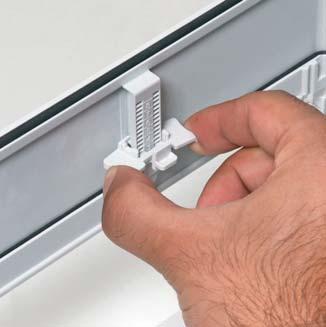

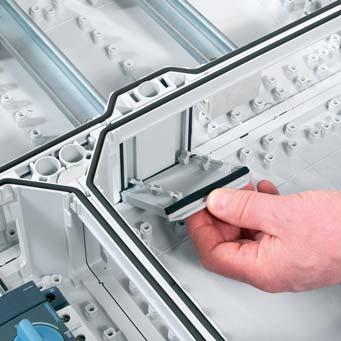

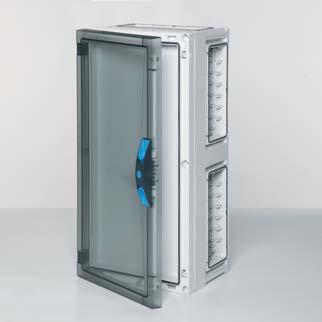

2 Järjestelmän kokoonpano Keskusjärjetelmän kokonpano välilevyillä ja kiiloilla Välilevyjä tulee käyttää keskusjärjestelmää rakennettaessa. Kotelokoko 2 Kotelokoko 3 Kotelokoko 2 Kotelokoko 3 Kotelokoko 2 Nopea kokoonpano ja asennus Kaikki asennusohjeen mukaiset kiilat ja levyt ovat välttämättömiä. Kotelot liitetään toisiiinsa helposti kiiloilla. Työkaluja ei tarvita. Kiiloja on koteloiden mukana riittävästi. Jälkiasennukseen tai laajennuksia varten voidaan hankkia kiilasarjasetti FP GV 10 (sisältää 10 kappaletta kiiloja). Kotelokoko 3 Kotelokoko 3 Kotelokoko 2 Kotelokoko 4 Kotelokoko 2 Kotelokoko 3 Eri kokoisia koteloita voidaan yhdistää toisiinsa. Eri kokoisten koteloiden kiinnittämiseen toisiinsä käytetäään kiilojen lisäksi välilevyjä. Välilevyt mahdollistavat keskusjärjestelmän korkean IP 66 luokituksen. 219

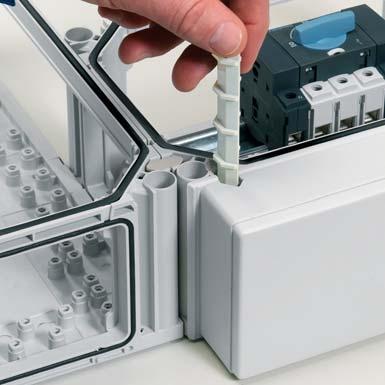

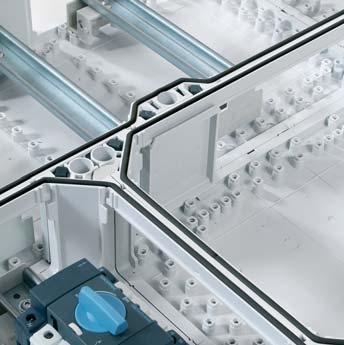

3 Järjestelmän kokoonpano, välilevyt Koteloiden liittäminen toisiinsa Liitä kotelot toisiinsa kiilojen avulla. Välilevyn asentaminen Käytä välilevyjä eri kokoisten koteloiden kiinnittämiseksi toisiinsa. 220

4 Kokoonpano: seinät ja laipat Seinien liittäminen Työnnä seinämä kuvan osoittamalla tavalla paikoilleen ja kiinnitä ne mukana toimitetuilla kiiloilla. Laipat - metriset aihioit Lyö merkinnän kohdalta metrinen aihio auki. Holkkitiiviste Asenna holkkitiiviste avattuun aihioon ja kiinnitä se mutterillaan. Laippojen kiinnitys Kiinnitä laipat koteloille tarkoitetuilla kiiloilla koteloon kiinni. Laippoja on laaja valikoima. 221

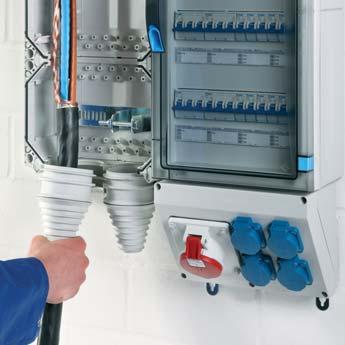

5 Kokoonpano: halkaistava laippa ja rima Halkaistavan laipan asennus Sahaa kotelon rima irti. Asenna halkaistavan laipan alaosa ja kiinnitä se koteloon. Asenna kuminen tiiviste. Sovita kalvotiiviste kaapelinhalkaijalle sopivaksi. Asenna kaapeli ja kiinnitä kalvotiiviste nippusiteellä. Asenna kaapeli koteloon. Kotelon rima mahdollistaa helpommat kaapelivedot. Sahaa rima pois. Asenna jälkiasennettava rima FP GS 27 Ø xx-xx 222

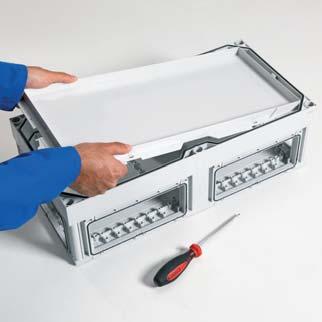

6 Kokoonpano: korotuskehys Korotuskehyksen asentaminen Sijoita korotuskehys kotelon päälle. Ruuvaa se kiinni koteloon mukana toimitetuilla ruuveilla. Tarkista kosketusuojauksen korkeussäätö. Asenna kosketussuoja korotuskehykseen, tarkista korkeus. FP ZR.. Korotuskehys 50 mm korotuksilla 223

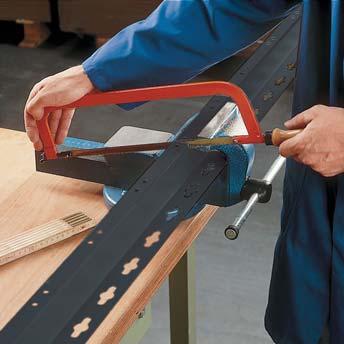

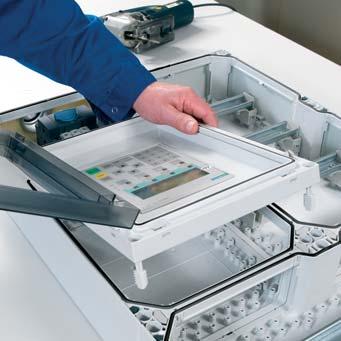

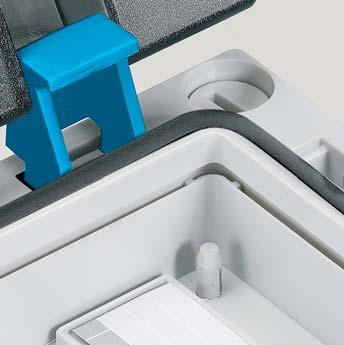

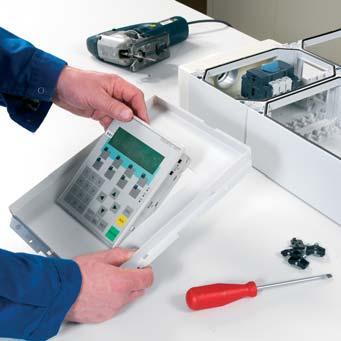

7 Kiinnitys seinään Kiinnityskorvat on valmistettu ruostumattomasta teräksestä. FP AL 40 (4 kappaletta) Asennusprofiili suurien ENYSTAR-keskuksien seinäasennuksiin, pulverimaalattu teräsprofi iili, pituus 1980 mm FP MS 1 Kiinnitysmatriisi ,5 HUOM: Proriilin 42 mm korotus mahdollistaa kaapelivedot keskuksen takana. 42 Sahauksen ajaksi kiinnitä profi ili esimerkiksi ruuvipenkkiin. 224 Kuljetus Muista suojata ja kiinnittää keskus riittävästi kuljetuksia varten. Kiinnitä se tukevasti esimerkiksi kokopuuhun.
