1 MM-THERMOX ASENNUSOHJE Nosto-ovet 2500x2150, 2500x2500 ja 2800x2300 Maahantuoja Smartia Oy

2 1 Turvallisuusohjeet Turvallisuutesi varmistamiseksi ja vahinkojen välttämiseksi, lue seuraavat ohjeet huolellisesti ennen asennustyön aloittamista ja noudata tarkasti käyttöohjetta työn aikana. Mikäli sinulla on kysymyksiä liittyen asennustyöhön, ota yhteys ammattitaitoiseen asennushenkilöön tai jälleenmyyjäsi huoltopalveluun. 1. Kysy valmistajan ohjeita mikäli kysymyksessä on vakio-ovesta poikkeava toimitus. 2. Anna ammattitaitoisen henkilön suorittaa oven painokevennysjärjestelmän asennustyö. 3. Älä käytä asennustyön aikana koruja, kelloja tai löysiä ja roikkuvia vaatteita. Käytä vain kiinteitä tikkaita. 4. Säilytä tämä ohje vielä asennuksen jälkeenkin turvatarkastuksien ja määräaikaishuoltojen suorittamista varten. Huomio: Mikäli autotallissasi tai varastossasi ei ole sivuovea ja asennat oveen sähkökäytön, varmista manuaalisen avaamisen mahdollisuus myös ulkopuolelta esim. virtakatkoksen aikana. 2 Pakkausten sisältö Ovi toimitetaan kahdessa pakkauksessa (jos sähkökäyttö kuuluu toimitukseen on kolliluku 3). Suurempi pakkaus sisältää ovi-lamellit (4) sekä alimman lamellin alareunaan kiinnitettävän alumiiniprofiilin, johon alatiiviste kiinnittyy. Toisessa pakkauksessa on kaikki muut osat ja kiinnitystarvikkeet. Tässä ohjeessa osista käytetään seuraavia nimityksiä: Tunnus Nimitys Määrä Lisätieto 1 Reunasarana 6 Sormisuojattu sarana ovilohkojen liittämiseksi toisiinsa reunoistaan 1-1 Ohjausrullan liukulaakeri 6 Asennettaessa osaan 1 kiinnitettävä ohjausrullan laakerointiosa 2 Keskisarana 3 Sormisuojattu sarana ovilohkojen liittämiseksi toisiinsa keskiosasta 3 Ohjausrulla 10 Ohjauskiskojen sisällä kulkeva ohjausrulla akseleineen 4 Yläliukulaakeri 2 Ylimmän ovilohkon yläosaan kiinnitettävä ohjausrullan laakerointi 5 Liukueste 2 Estää oven yliliukumisen. 6 Alaliukulaakeri + kiinnitin 2 Alimman ovilohkon alaosan ohjausrullan laakerointi + nostovaijerituki 7 Jousen kiinnitin 2 Painontasausjousen kiinnitin yläkiskon takapäähän 8 Liitoskappale 2 Tasausjousen etupää ja taempi vaijeripyörä yhdistetään tällä osalla 9 Vaijeripyörä 4 Tasausvaijerin ohjaukseen. Molemmilla reunoilla toinen pyöristä on kiinteäpaikkainen ja toinen jousen mukana liikkuva. 10 Kolmiokiinnitin 2 Ylä- ja alakiskon yhdistämiseen kaarien kohdalta 11 Ohjauskiskot 8 Alempi vaakakisko, kaari (90 ), ylempi vaakakisko kaarella (n. 45 ). Jokaista 1 kpl molemmille puolille. 12 Tasausjärjestelmän vaijeri 2 Oven alaosaan (osaan 6) ja toisaalta kiskon L-kulmatukeen päistään kiinnittyvä asennettaessa pituudeltaan sovitettava vaijeri 13 Alumiiniprofiili + tiiviste 1+1 Alimman ovilohkon alalaitaan. Osat ovat pakattuna ovilohkopakkauk-seen. 14 Automaatiavaajan vapautin Vapautin vaijeri, jolla automaattiavaaja vapautetaan sähkökatkon sattuessa. 15 Tasausjousi 2 Oven avauksen keventämiseen. (Liike puolet oven liikkeestä.) Sijainti yläkiskon yläpuolella. 16 Oven lukko-osat 1 sarja Lukko, vaijerit, ruuvit. Oveen tuleva vaijerikäyttöinen salpa ja ohjaus-kiskoon kiinnittyvä vastakappale eivät näy kuvassa. 17 Kulmarauta + pystykisko 2 Kiskojen risteyskohdan kiinnitinrunko. Kiinnitetään seinään. Tähän osaan kiinnittyy myös kiinteäpaikkainen vaijeripyörä. 18 Viistotuki 2 Osien 17, 10 sekä alemman vaakakiskon yhdistämiseen 19 S-koukku + kiinnityslevy 2+2 Tasausvaijerin kiinteän pään yhdistämiseen osaan Automaattiavaajan liitos-kappale 1 Voidaan kiinnittää ylimmän ovilohkon yläosan keskelle. (Yleensä avauslaitteistossa on valmiina oveen kiinnittyvä vastaava osa.) 21 Ripustusrima 4 Kiskojen takapäiden ripustamiseen tilan ylärakenteisiin. 22 Rullakotelo 2 Ohjausrullan kotelo. Kiinnitetään kulmaraudan yläpäähän. 23 Rullasuojus 10 Ohjausrullan sormisuoja (voidaan asentaa halutessa)

3

4 LIITÄNTÄOSALUETTELO M1 ruuvi, aluslevy, roppu M2 mutteri M3 lukkokantamutteri M4 pultti M5 mutteri M6 pop-niitti M7 poraava ruuvi M8 vaijerilukko Ohjausrullat + liitäntäosat Lukon vaijeri, salvat ja vastakappaleet Vapauttimen asennustarvikkeet

5 1 Nosto-ovi asennetaan aukon sisäpuolelle. 2500x2150 nosto-oven aukon maksimi leveys on n mm ja korkeus n mm. 2500x2500 nosto-oven aukon maksimi leveys on n mm ja korkeus on n mm. 2800x2300 nosto-oven aukon maksimi leveys on n mm ja korkeus on n mm. Oven ylätilan tarve on n. 250 mm ilman automaattiavaajaa ja 300 mm automaattiavaajalla. Merkitse oviaukon keskikohta. Piirrä asennuslinjat aukon molemmille puolille (ovi koon mukaan) 1290 mm päähän aukon keskikohdasta siten, että asennuslinjojen välinen etäisyys on 2580 mm. Asennuslinja Aukon keskikohta 2500mm leveät ovet 1290 mm 2800mm leveät ovet 1440 mm 3000mm leveät ovet 1540 mm 2500mm leveät ovet 2580 mm 2800mm leveät ovet 2880 mm 3000mm leveät ovet 3080 mm Asennuslinja 2 Kiinnitä pystykiskot sisältävät kulmaraudat (osa 17) seinään (M1 ruuveilla). Kulmaraudan ulkoreuna tulee kulkea asennuslinjassa. Huom! Käytä seinämateriaalin mukaisia kiinnitystarvikkeita. Mukana tulevat kiinnitystarvikkeet ovat tarkoitettu puurunkoisille ja kiviseinille. Esimerkiksi harkkoseinä vaatii omat kiinnitystarvikkeet, jotka eivät sisälly toimitukseen. M1 3 TÄRKEÄÄ!!! Pystykiskojen yläreunat tulee olla samassa tasossa keskenään. Jos lattia on niin epätasainen, ettei pystykiskojen säätövara riitä, asenna sen puolen kulmarauta jolla lattian pinta on alempana riittävän ylös (irti lattiasta). Säädä pystykiskot hieman vinoon niin, että kiskon sisäreunan etäisyys seinään, lattian tasossa on 50 mm ja kiskon yläosassa 60 mm. Huomio mahdollinen epätaisuus lattiassa varmistamalla, että pystykiskojen yläreunat ovat keskenään samassa korkeudessa. Säädä tarvittaessa. Kotimainen sivutiiviste kannattaa asentaa tässä vaiheessa. Pystykisko Kulmarauta

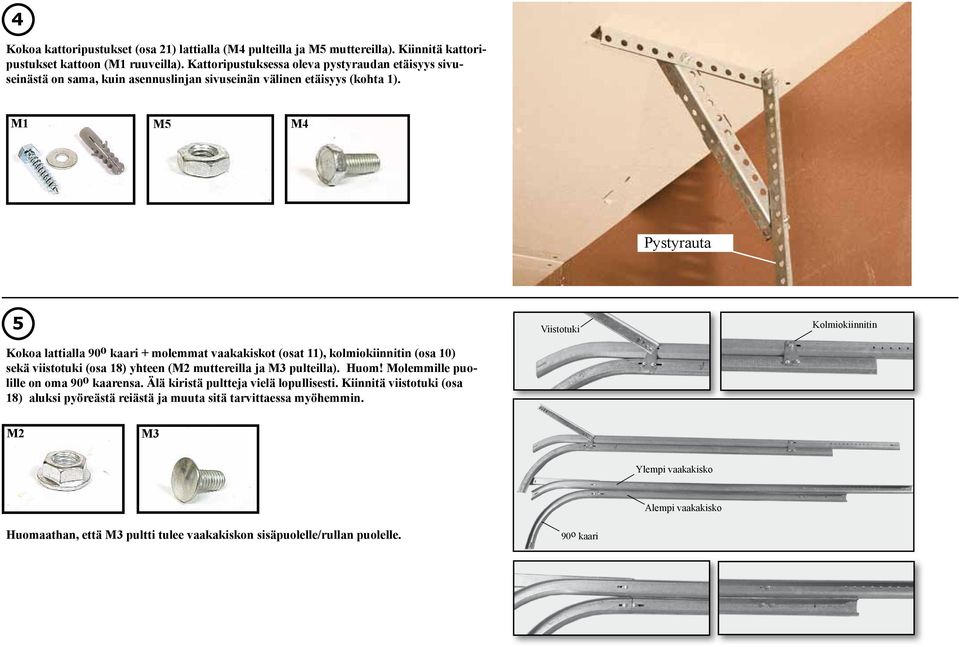

6 4 Kokoa kattoripustukset (osa 21) lattialla (M4 pulteilla ja M5 muttereilla). Kiinnitä kattoripustukset kattoon (M1 ruuveilla). Kattoripustuksessa oleva pystyraudan etäisyys sivuseinästä on sama, kuin asennuslinjan sivuseinän välinen etäisyys (kohta 1). M1 M5 M4 Pystyrauta 5 Kokoa lattialla 90 o kaari + molemmat vaakakiskot (osat 11), kolmiokiinnitin (osa 10) sekä viistotuki (osa 18) yhteen (M2 muttereilla ja M3 pulteilla). Huom! Molemmille puolille on oma 90 o kaarensa. Älä kiristä pultteja vielä lopullisesti. Kiinnitä viistotuki (osa 18) aluksi pyöreästä reiästä ja muuta sitä tarvittaessa myöhemmin. Viistotuki Kolmiokiinnitin M2 M3 Ylempi vaakakisko Alempi vaakakisko Huomaathan, että M3 pultti tulee vaakakiskon sisäpuolelle/rullan puolelle. 90 o kaari

7 6 Kiinnitä rullakotelot (osa 22) sekä rullat (osa 9) kulmarautoihin. Käytä tuplamuttereita rullien kiinnityksessä (rullan oikea paikka säädetään näiden muttereiden avulla). Kiinnitä viistotuen toinen pää rullan kiinnityspulttiin (vaihda viistotuen kiinnitysreikiä tarvittaessa). 7 Kiinnitä kiskopaketit siten, että 90 o kaari yhdistyy pystykiskoon, ylempi vaakakisko kulmarautaan ja kattoripustukseen. Viistotuki kiinnitetään kulmarautaan myöhemmin. (M2+M3) 8 Säädä kiskojen yhdistymiskohdat kohdalleen ja kiristä pultit. Tarkista, että vaakakiskot ovat vaakasuorassa. Säädä tarvíttaessa muuttamalla kiskon kiinnityskohtaa kattoripustuksessa. Tarkista vielä, että vaakakiskojen välinen etäisyys toisistaan on molemmissa päissä sama ( 2500mm leveät ovet 2580 mm 2800mm leveät ovet 2880 mm 3000mm leveät ovet 3080 mm) Poista suojamuovit ovilamelleista ennen asennustyön aloittamista. Poraa alumiiniprofiiliin (osa 13) reiät ja kiinnitä alimmaiseen ovilameliin (MM-Thermox logo) popniiteillä (M6) ja työnnä kumitiiviste profiiliin (käytä tarvittaessa liukastetta esim. astianpesuainetta). Katkaise kumitiiviste oikean mittaiseksi. 10 Kiinnitä Alaliukulaakeri (osa 6) paneelin toiseen alareunaan poraavilla ruuveilla (M7). Toisen puolen liukulaakeri kiinnitetään oven ollessa paikallaan. 11 Kiinnitä reunasaranat (osa 1) sekä keskisarana (osa 2) poraavilla ruuveilla (M7). 12 Kiinnitä toiseen reunasaranaan ohjausrullan liukulaakeri (osa 1-1). Toisen puolen liukulaakeri kiinnitetään oven ollessa paikallaan. (M2+M3) 13 Työnnä ohjausrulla (osa 3) rullasuojukseen (osa 23) ja työnnä ne liukulaakeriin. (rulla-/ sormisuojat voidaan asentaa halutessa -> ei pakollinen) 9 (1) 9 (2) (1) 13 (2)

8 14 Nosta lamelli paikoilleen ja kiinnitä toiselta puolelta puuttuvat liukulaakeri ja ohjausrulla sekä rullasuojus paikoilleen. 15 Tee toiselle lamellille kohdat Nosta toinen lamelli ensimmäisen lamellin päälle ja kiinnitä alimmaisen lamellin saranat toiseen paneeliin poraruuveilla (M7). 17 Tee kolmannelle lamellille kohdat Nosta kolmas lamelli toisen lamellin päälle ja kiinnitä toisen lamellin saranat kolmanteen lamelliin poraruuveilla (M7).

9 19 Nosta ylimmäinen (kumitiiviste yläreunassa) lamelli kolmannen lamellin päälle ja kiinnitä kolmannen lamellin saranat ylimmäiseen paneeliin poraruuveilla (M7). 20 Kiinnitä ylimmäisen paneelin yläliukulaakerit (osa 4) (, rullasuojat halutessasi ) ja ohjausrullat paikoilleen. Painata lamellia asentoon, jossa ovi painautuu kulmaraudassa olevaa kumitii-vistettä vasten. Laita ohjausrulla yläliukulaakeriin (osa 4) ja rulla YLEM- MÄN KISKON KAARELLE. Kiinnitä molempien sivujen yläliukulaakerit poraruuveilla (M7) Painon tasausjärjestelmän asennus Vieressä on kuvattuna periaate, jolla tasausjärjestelmä toimii. Oven ollessa kiinniasennossa on jousi venyneenä pisimmälle, jolloin sen painoa keventävä voima on suurimmillaan. Oven noustessa johteilla siirtyvät lamellit vaakasuoralle radan osalle, jolloin oven avaus kevenee ja samalla jousen lyhetessä sen kevennysvoimakin vähenee. Jousen kokonaisliike on puolet oven liikkeestä. Jousille on löydettävä sopiva esikiristys oven ollessa aukiasennossaan, jotta ne toimisivat moitteetta koko liikealueella. VARO JOUSIA!!! Kiinnitä huolellisesti. Laita vaijeri muoviseen suojaputkeen. Etsi oikea vaijerien kireys kiristämällä tai löysäämällä vaijeria säätölevyn avulla.

10 22 Nosta ovi yläasentoon. (Ovi kannattaa lukita yläasentoon kiinnittämällä esimerkiksi laudan kappale aukkoon, estäämään oven laskeutumisen kesken jousien asennuksen Kokoa ja kiinnitä liukueste (osa 5) ja jousen kiinnitin (osa 7) ylemmän vaakakiskon päähän. 24 Kiinnitä ohjausrulla jousen toiseen päähän. Laita jousi suojaputkeen ja ripusta se roikkumaan jousen kiinnittimestä. Kiinnitin osa voidaan asentaa tapauskohtaisesti taitettuna joko sisälle tai ulospäin (1) 25 Tee silmukka vaijerin toiseen päähän puserrusvaijerilukon lävitse pujottamalla ja purista lukko tiukasti voimakkailla pihdeillä. Kiinnitä silmukka alimmaisen liukulaakerin (osa 6) tappeihin. 26 Pujota vaijeri kulkemaan rullakotelossa olevan ohjausrullan päältä ja jousen toisessa päässä olevan ohjausrullan alta piirroskuva + kuvat 26-1 ja 26-2 (piirroskuva ed. sivu). Jousensuojaputken paikallaan pysymisen voi halutessaan varmistaa kiinnittämällä sen nippusiteillä pystyrautaan. 26 (2) 27 Pujottele vaijeri säätölevyn rei istä niin, ettei se luista. Ensi säädössä ei jää juurikaan ylimääräistä vaijeria (vaijereita kiristetään tarvittaessa myöhemmin). Halutessasi voit varmistaa vaijerin paikallaan pysymisen vaijerilukoilla. 28 Pujota S-koukku toinen pää säätölevyyn ja toinen rullakotelossa olevaan reikään. (katso kuva 26) 29 Tee kohdat toiselle puolelle Poista oven väliaikainen lukitus ja kokeile oven toimivuutta. Jos ovi tuntuu liian raskaalta, nosta ovi ylös ja kiristä vaijereita säätölevyjen avulla. Huom! Molempien jousien tulee olla samalla kireydellä. 31 Säädä ovi tiiviksi säätämällä ohjausrullien liukulaakereita niin, että se painautuu koko matkalta kulmaraudoissa olevia kumitiivisteitä vasten.

11 32 LUKON ASENNUS HUOM! Mikäli oveen asennetaan automaattiavaaja ja tilaan johon ovi asennetaan on myös toinen ovi, ei lukkoa tarvitse asentaa. Mikäli lukkopesä asennetaan lukitussalpoja ei saa asentaa Tee sopivat reiät toisen ovipaneelin keskelle lukon muodon mukaisesti (sabluuna viimeisellä sivulla). Lukkopesän reikä tulee alapuolelle. 34 Musta PVC-peitelevy tulee ovipaneelin ulkopuolelle. Kiinnitä lukko ruuveilla sisäpuolelta. Ruuvit kiinnittyvät oven läpi PVC-peitelevyn kierretappeihin. 35 Kiinnitä lukituksen vastakappaleet molemmille puolille kulmarautojen ja pystykiskojen väliin, toisen ovipaneelin kohdalle lukon lukitusluistien korkeudelle. (Huom! poraa tarvittaessa reiät kulmarautoihin ja pystykiskoihin vastakappaleiden kohdalle.) 36 Kiinnitä poraruuveilla jousilla varustetut lukitussalvat TARKASTI vastakappaleiden kohdalle molemmille puolille. 37 Kiinnitä vaijerit toisesta päästä lukon lukitusluistien reikiin ja toisista päistään lukitussalpojen reikiin. (katso kuvat 34 ja 36)

12 38 AUTOMAATTIAVAAJAN VAPAUTTIMEN ASENNUS 1 Mikäli oveen asennetaan automaattiavaaja ja tilaan johon ovi asennetaan, ei ole toista ovea, on oveen asennettava lukkopesä + automaattiavaajan vapautin. Lukitussalpoja ja niiden vastakappaleita ei asenneta. 1. Irota lukon vääntönuppi oven sisäpuolelta ja aseta kuvassa 1 näkyvä osa paikoilleen Kiinitä vääntönuppi takaisin paikoilleen. 3. Kiinitä kuvassa 3 näkyvät osat kolmannen ja neljännen paneelin väliseen keskisaranaan ja pujoita vapautin vaijerin kuvan mukaisesti. 4. Kiinnitä vaijerin toinen pää lukkoon kuvan 4 mukaisesti Kiinnitä vaijerin toinen pää automaattiavaajan kuvan 5 mukaisesti. (säädä vaijeri sopivalle kireydelle. 4 5

13 Lukon asennus sabluuna (tarkista yhtäläisyys lukon kanssa ennen reikien poraamista) Alapuoli
