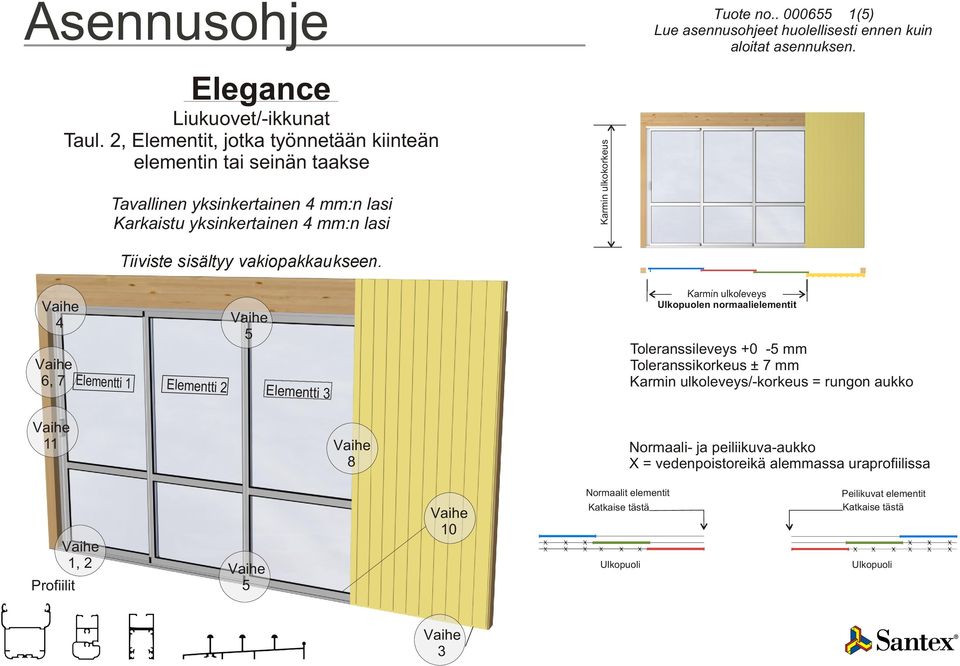

1 Asennusohje Tuote no (5) Lue asennusohjeet huolellisesti ennen kuin aloitat asennuksen. Liukuovet/-ikkunat Taul. 2, Elementit, jotka työnnetään kiinteän elementin tai seinän taakse Tavallinen yksinkertainen 4 :n lasi Karkaistu yksinkertainen 4 :n lasi Karmin ulkokorkeus Elegance Tiiviste sisältyy vakiopakkaukseen. Karmin ulkoleveys Ulkopuolen normaalielementit 4 6, 7 Elementti 1 5 Elementti 2 Toleranssileveys +0-5 Toleranssikorkeus ± 7 Karmin ulkoleveys/-korkeus = rungon aukko Elementti Normaali- ja peiliikuva-aukko X = vedenpoistoreikä aleassa uraprofiilissa 10 1, 2 Profiilit Normaalit elementit Katkaise tästä 5 3 Peilikuvat elementit Katkaise tästä

2 1 2 3 Art. Nr (5) 80 4,2 x 38 Kumitiivisteellä varustettu laatta N: 400 Silikoni Kuminenlattialista Päätyrajoitin Päätyiiviste 12 Tiivistelista asennaetaan saippuaveden avulla Jos perustus jatkuu huoneen ulkopuolelle, tulee siinä olla tasoero Asenna alean uraprofiilin päätytiivisteet - solukumilevy. Tarkasta, että alusta on tasainen ja vaakasuorassa ja että pylväät ja pääty ovat pystysuorassa. Asenna O-listatiiviste uraprofiilin alapintaan. (Ks. Ensiäisellä sivulla olevaa kuvaa, jossa aukko on sekä normaalina että peilikuvana. Katkaise tarvittaessa alempaa uraprofiilia.) Tarkasta, että profiili on vaakasuorassa eikä se ole taaksepäin kallellaan, säädä tarvittaessa. Ennen kuin ruuvaat profiilin kiinni on kuminen lattialista asennettava, ks. 3. Asenna kuminen lattialista uraprofiiliin ohuella silikoniauhalla. Aseta profiili paikalleen ja ruuvaa se kiinni Asenna päätyrajoitin = L- profiili 20 x 30.

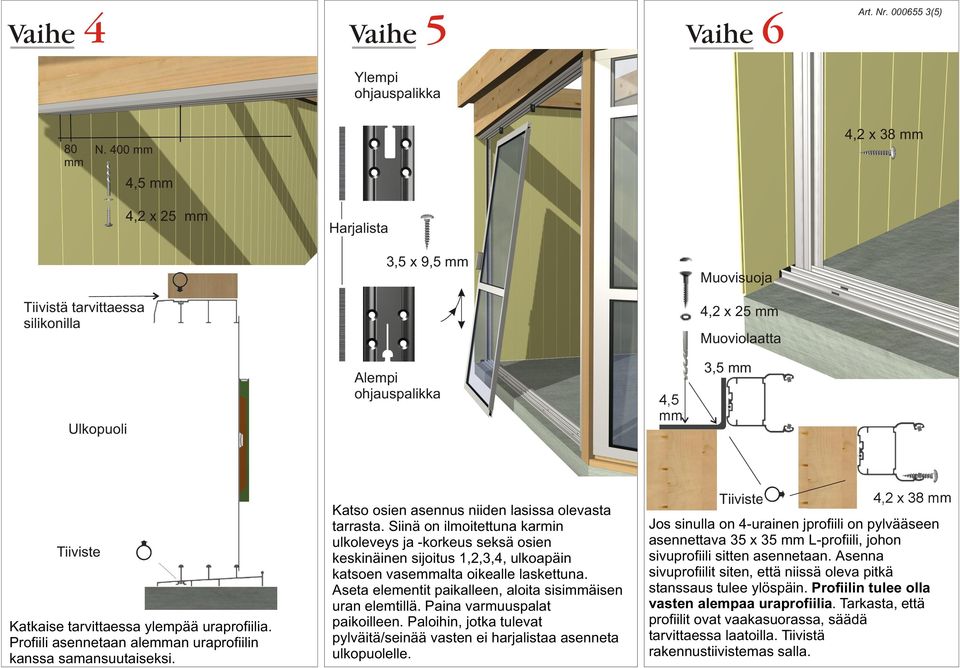

3 4 5 6 Art. Nr (5) Ylempi ohjauspalikka 80 N ,2 x 38 Harjalista 3,5 x 9,5 Muovisuoja Tiivistä tarvittaessa silikonilla Muoviolaatta Alempi ohjauspalikka 4,5 3,5 Tiiviste Katkaise tarvittaessa ylempää uraprofiilia. Profiili asennetaan alean uraprofiilin kanssa samansuutaiseksi. Katso osien asennus niiden lasissa olevasta tarrasta. Siinä on ilmoitettuna karmin ulkoleveys ja -korkeus seksä osien keskinäinen sijoitus 1,2,3,4, ulkoapäin katsoen vasealta oikealle laskettuna. Aseta elementit paikalleen, aloita sisiäisen uran elemtillä. Paina varmuuspalat paikoilleen. Paloihin, jotka tulevat pylväitä/seinää vasten ei harjalistaa asenneta ulkopuolelle. Tiiviste 4,2 x 38 Jos sinulla on 4-urainen jprofiili on pylvääseen asennettava 35 x 35 L-profiili, johon sivuprofiili sitten asennetaan. Asenna sivuprofiilit siten, että niissä oleva pitkä stanssaus tulee ylöspäin. Profiilin tulee olla vasten alempaa uraprofiilia. Tarkasta, että profiilit ovat vaakasuorassa, säädä tarvittaessa laatoilla. Tiivistä rakennustiivistemas salla.

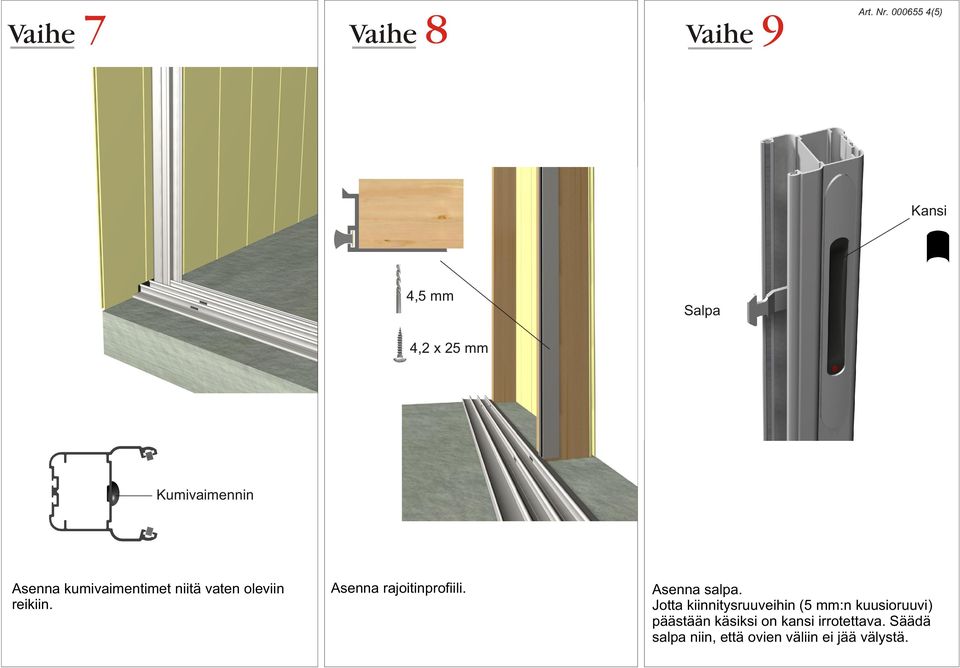

4 7 8 9 Art. Nr (5) Kansi Salpa Kumivaimennin Asenna kumivaimentimet niitä vaten oleviin reikiin. Asenna rajoitinprofiili. Asenna salpa. Jotta kiinnitysruuveihin (5 :n kuusioruuvi) päästään käsiksi on kansi irrotettava. Säädä salpa niin, että ovien väliin ei jää välystä.

5 10 11 Art. Nr (5) Kahva asennetaan oviprofiilin korokkeen/ uran kohdalle Ohut silikoninauha 920 Tarvikelattialista. Katkaise listaa tapeen mukaisesti. Kiinteän kahvan asennus. Kahva tulee asentaa ulkopuolisiin profiileinin, jotka tulevat pylvästä/seinää vasten. Valkoiseksi maalattujen profiilien pintaa on karhennettava hiomapaperilla kahvan asennuskohdasta. Puhdista kohta huolellisesti ennen asennusta toimituksen mukana tulleella puhdistusliinalla tai T-spriillä ja kuivaa profiili sen jälkeen. Poista suojapaperi ja paina kahva paikalleen. Täysi kiinnityslujuus saavutetaan vasta kolmen vuorokauden kuluttua. Kun kahva on paikallaan poraa 3 :n poralla auki kahvassa olevat esiporaukset ja ruuvaa se kiinni. Kahva asennetaan oviprofiilin korokkeen/uran kohdalle.
