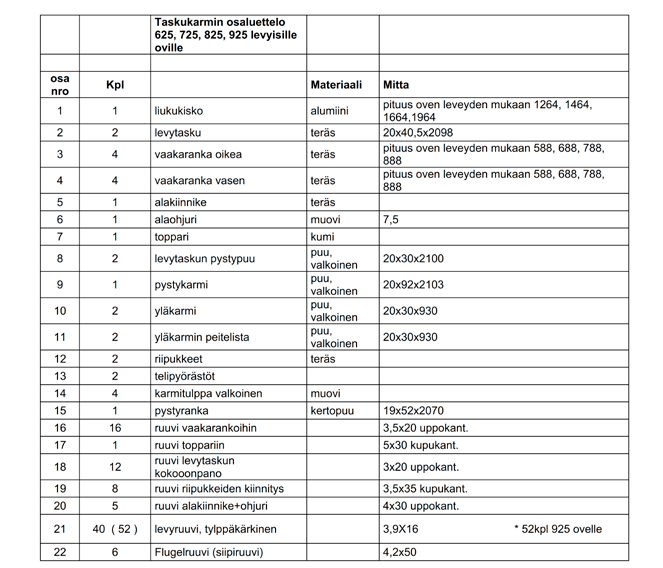

1 TASKUKARMIN ASENNUSOHJE Seinävahvuus 92 mm. Ovilehdille 625, 725, 825, 925X2040

2 HUOM! Seinään ei saa kiinnittää taskukarmin kohdalle mitään seinän lävistävää tai niin painavaa että seinälevy voi taipua. 1. Tarkista toimitussisältö oheisen osaluettelon mukaan. Karmi asennetaan valmiin lattiapinnan päälle seinän levytysvaiheen yhteydessä. Ovi ja yläkarmin peitelistat (2 kpl) asennetaan myöhemmin. (Säilytä peitelistat muovissa asennukseen saakka)

3 2. Tarkista aukon mitoitus oheisen kuvan ja taulukon mukaan. Kiinnitä erityistä huomiota siihen, että aukon yläosa on oikealla paikallaan ja täysin vaakasuora. Varmistu myös, että oven karmin vastinsivu on pystysuora.

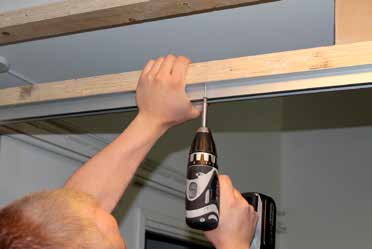

4 3. Asenna liukukisko aukon yläpintaan. Kiinnitä seinän sisälle jäävältä osuudelta aukon yläpintaan materiaaliin soveltuvin kiinnitystarvikkein (eivät sisälly toimitukseen). Osa 1 liukukisko 1 kpl, pituudet oven leveyden mukaan 1264, 1464, 1664, Kiinnitä pystykarmi aukon reunaan kevyesti (voit myöhemmin halutessasi irrottaa sen helpottaaksesi oven asennusta). Osa 9 pystykarmi 20x92x kpl 5. Kiinnitä pystyranka seinämateriaaliin. Osa 15 pystyranka 19x52x kpl 6. Kiinnitä toppari pystyrangan keskelle 5x30 kupukantaruuvilla. Älä kiristä liikaa välttyäksesi topparin rikkoutumiselta. Osa 7 toppari 1 kpl Osa 17 ruuvi toppariin 1 kpl

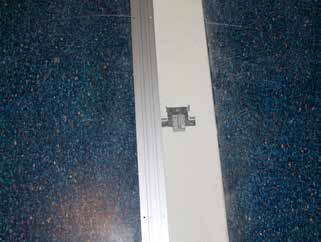

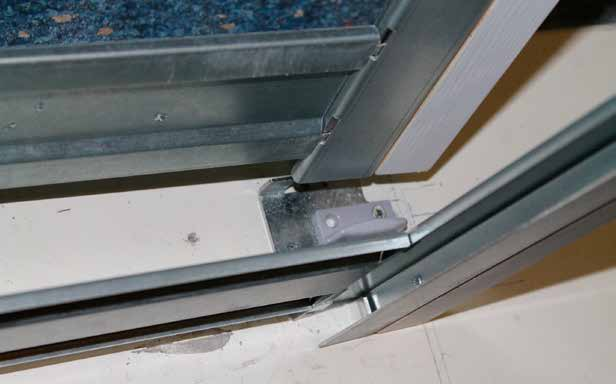

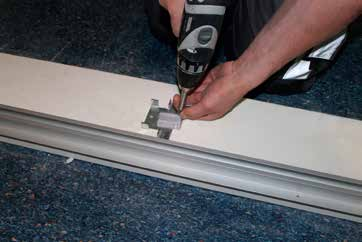

5 7. Kiinnitä alakiinnike + alaohjain 4x30 uppokantaruuveilla. (Tai vastaavilla lattiamateriaaliin soveltuvilla kiinnitystarvikkeilla.) Muistathan varoa mahdollisia lattialämmitysputkia. Varmistu myös huolellisesti, että seinälinja säilyy suorana. Osa 5 alakiinnike 1 kpl Osa 6 alaohjain 1 kpl Osa 20 uppokantaruuvi 4x30 5 kpl

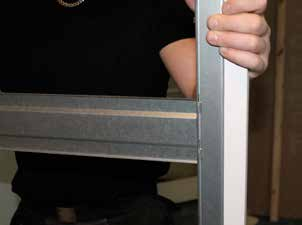

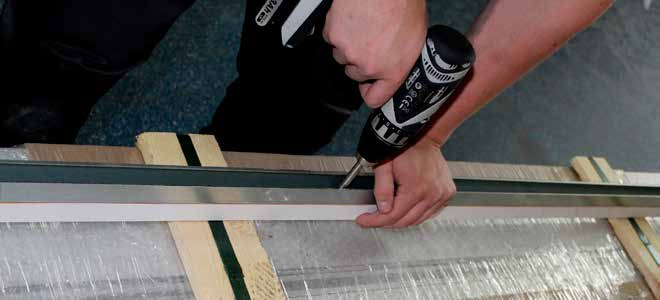

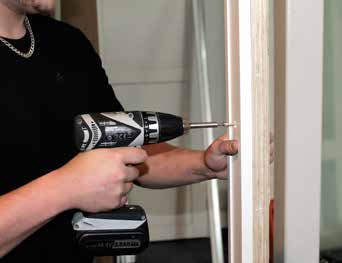

6 8. Kiinnitä levytaskujen pystypuut levytaskuihin 3x20 uppokantaruuveilla. Osa 8 levytaskun pystypuu 20x30x kpl Osa 2 levytasku 20x40,5x kpl Osa 18 uppokantaruuvi 3x20 12 kpl 9. Aseta toisen puolen vaakarangat kiinni levytaskuun. Huomioi vaakarankojen kätisyys! Osa 3 vaakaranka oikea 4 kpl Osa 4 vaakaranka vasen 4 kpl

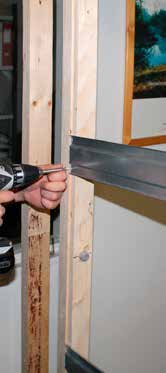

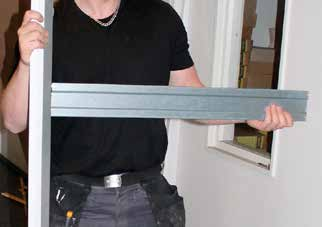

7 10. Nosta levytasku vaakarankoineen paikoilleen. Huomioi kätisyys. Tarkista, että levytasku asettuu paikoilleen kiinnikkeen kynsiin. 11. Kiinnitä yksi vaakaranka yhdellä ruuvilla (3,5x20 uppokantainen) kertopuiseen pystyrankaan. Tarkista / säädä pystysuoruus esim. laserilla. Toista tämä toiselle puolen seinää. Tarkista kaikki aukon mitat! Osat 3 ja 4 vaakaranka Osa 16 uppokantaruuvi vaakarankoihin 16 kpl

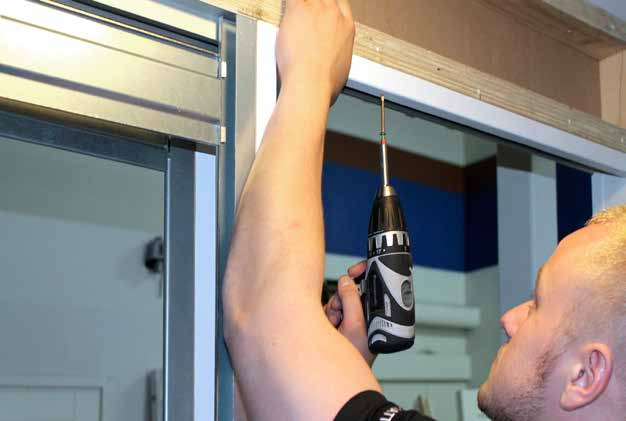

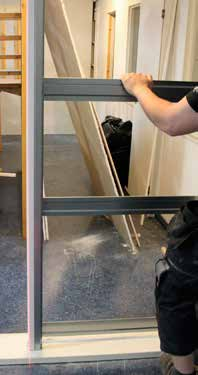

8 12. Kiinnitä kaikki vaakarangat kahdella 3,5x20 uppokantaruuvilla/ranka. Tarkista vielä aukon mitat! 13. Sahaa yläkarmipuut oikeaan mittaan ja kiinnitä 4,2x50 Flugel ruuveilla. Osa 10 yläkarmi 20x30x930 2 kpl Osa 22 Flugelruuvi 4,2x50 6 kpl 14. Asenna kipsilevyt (EK) paikoilleen ja kiinnitä ne 3,9x16 levyruuveilla. Huom! poraa 3 mm esireiät! Huomioi että levyn täytyy jatkua yhtenäisenä taskukarmista ylöspäin! Osa 21 levyruuvi, tylppäkärkinen 3,9x16 40 kpl (ovi 925 leveä 52 kpl)

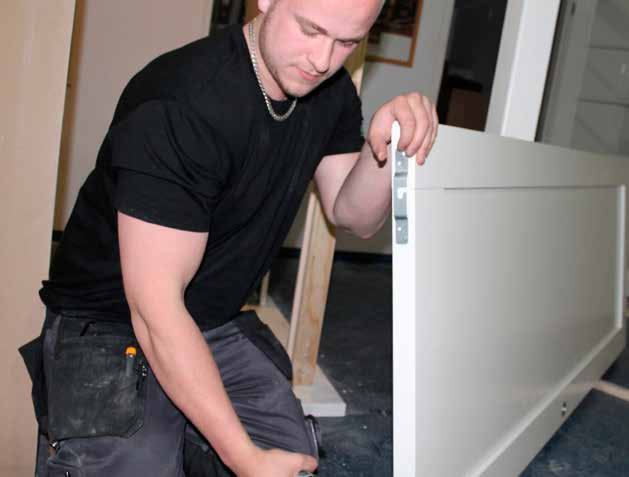

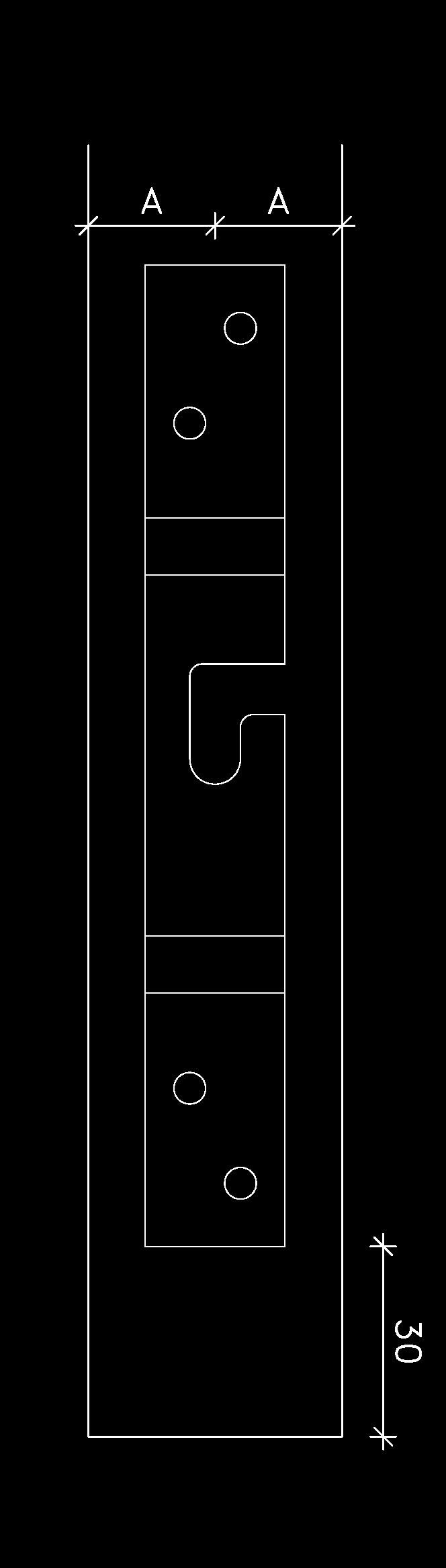

9 15. Asenna riipukkeet oven keskilinjaan 3,5x35 mm kupukantaisilla ruuveilla. Osa 12 riipuke 2 kpl Osa 19 kupukantaruuvi 3,5x35 8 kpl

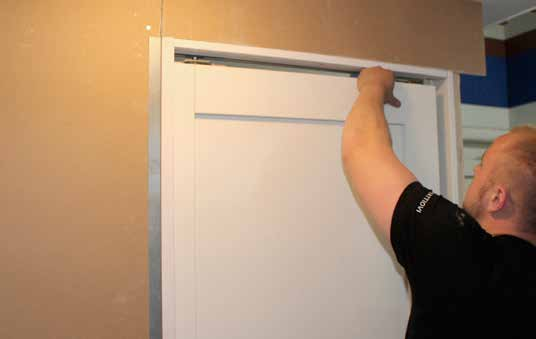

10 16. Laita telipyörästöt liukukiskoon, säädä kiinnityspultit lähelle ala-asentoa ja asenna ovi paikoilleen. Säädä tämän jälkeen oven asento ja korkeus ja kiristä lopuksi kiinnitysmutterit. Osa 13 telipyörästö 2 kpl 17. Kun olet varmistunut oven toiminnasta ja säädöistä niin voit sahata yläkarmin peitelistat oikeaan mittaan ja asentaa ne. Muistathan, että tämän jälkeen et pääse käsiksi säätöruuveihin irrottamatta peitelistaa! Osa 11 yläkarmin peitelista 20x30x930 2 kpl - asennus naulaimella

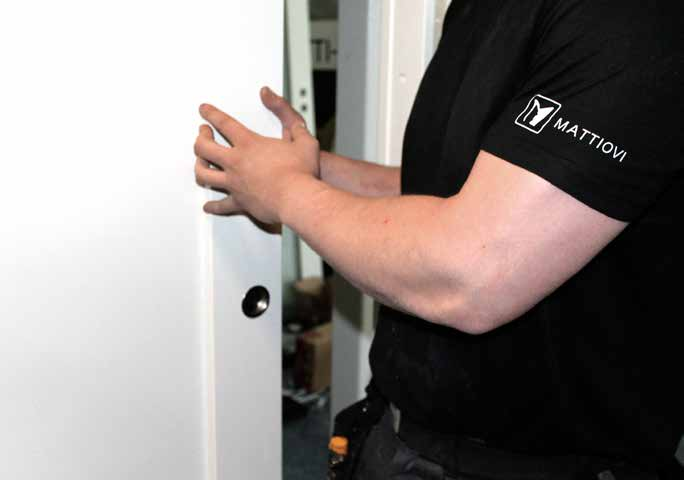

11 18. Listoita oven ympärys haluamallasi tavalla. Valmista tuli!
