1 Asennusohje Versio 10/2015 Nosto-ovet vääntöjousella 2500x2150, 2500x2500, 2800x2300 ja 3000x3200 Maahantuoja Smartia Oy

2 1 Turvallisuusohjeet Turvallisuutesi varmistamiseksi ja vahinkojen välttämiseksi, lue seuraavat ohjeet huolellisesti ennen asennustyön aloittamista ja noudata tarkasti käyttöohjetta työn aikana. Mikäli sinulla on kysymyksiä liittyen asennustyöhön, ota yhteys ammattitaitoiseen asennushenkilöön tai jälleenmyyjäsi huoltopalveluun. 1. Kysy valmistajan ohjeita mikäli kysymyksessä on vakio-ovesta poikkeava toimitus. 2. Anna ammattitaitoisen henkilön suorittaa oven painokevennysjärjestelmän asennustyö. 3. Älä käytä asennustyön aikana koruja, kelloja tai löysiä ja roikkuvia vaatteita. Käytä vain kiinteitä tikkaita. 4. Säilytä tämä ohje vielä asennuksen jälkeenkin turvatarkastuksien ja määräaikaishuoltojen suorittamista varten. Huomio: Mikäli autotallissasi tai varastossasi ei ole sivuovea ja asennat oveen sähkökäytön, varmista manuaalisen avaamisen mahdollisuus myös ulkopuolelta esim. virtakatkoksen aikana. 2 Pakkausten sisältö Ovi toimitetaan kahdessa pakkauksessa (jos sähkökäyttö kuuluu toimitukseen on kolliluku 3). Suurempi pakkaus sisältää ovi-lamellit (4) sekä alimman lamellin alareunaan kiinnitettävän alumiiniprofiilin, johon alatiiviste kiinnittyy. Toisessa pakkauksessa on kaikki muut osat ja kiinnitystarvikkeet. Tässä ohjeessa osista käytetään seuraavia nimityksiä: Tunnus Nimitys Määrä Lisätieto 1 Reunasarana 6 Sormisuojattu sarana ovilohkojen liittämiseksi toisiinsa reunoistaan 1-1 Ohjausrullan liukulaakeri 6 Asennettaessa osaan 1 kiinnitettävä ohjausrullan laakerointiosa 2 Keskisarana 3 Sormisuojattu sarana ovilohkojen liittämiseksi toisiinsa keskiosasta 3 Ohjausrulla 10 Ohjauskiskojen sisällä kulkeva ohjausrulla akseleineen 4 Yläliukulaakeri 2 Ylimmän ovilohkon yläosaan kiinnitettävä ohjausrullan laakerointi 5 Liukueste 2 Estää oven yliliukumisen. 6 Alaliukulaakeri + kiinnitin 2 Alimman ovilohkon alaosan ohjausrullan laakerointi + nostovaijerituki 7 Akselin keskikannake 1 Vääntöjousen akselin kiinnitin (1 kpl / vääntöjousi) 8 Akselien liitoskappale 1 Vääntöjousen akselit yhdistetään tällä osalla 9 Vaijerirulla (V ja O) 2 Vääntöjousen ohjaukseen. Molemmilla reunoilla. 10 Kolmiokiinnitin 2 Ylä- ja alakiskon yhdistämiseen kaarien kohdalta 11 Ohjauskiskot 8 Alempi vaakakisko, kaari (90 ), ylempi vaakakisko kaarella (n. 45 ). Jokaista 1 kpl molemmille puolille. 12 Akselin kiinnike 1 Vääntöjousen akselin kiinnike 13 Alumiiniprofiili + tiiviste 1+1 Alimman ovilohkon alalaitaan. Osat ovat pakattuna lamellipakettiin. 14 Automaatiavaajan vapautin Vapautin vaijeri, jolla automaattiavaaja vapautetaan sähkökatkon sattuessa. 15 Vääntöjousi 1 Oven avauksen keventämiseen. Sijainti oven yläpuolella (määrä 2 kpl isoissa ovissa) 16 Oven lukko-osat 1 sarja Lukko, vaijerit, ruuvit. Oveen tuleva vaijerikäyttöinen salpa ja ohjaus-kiskoon kiinnittyvä vastakappale eivät näy kuvassa. 17 Kulmarauta + pystykisko 2 Kiskojen risteyskohdan kiinnitinrunko. Kiinnitetään seinään. Tähän osaan kiinnittyy myös kiinteäpaikkainen vaijeripyörä. 18 Viistotuki 2 Osien 17, 10 sekä alemman vaakakiskon yhdistämiseen 19 Ylätiiviste 1 Kiinnitetään oven ylälaitaan (sisäpuolelle) 20 Automaattiavaajan liitos-kappale 1 Voidaan kiinnittää ylimmän ovilohkon yläosan keskelle. (Yleensä avauslaitteistossa on valmiina oveen kiinnittyvä vastaava osa.) 21 Ripustusrima 4 Kiskojen takapäiden ripustamiseen tilan ylärakenteisiin. 22 Rullasuojus 2 Ohjausrullan sormisuoja (voidaan asentaa halutessa). 23 Ylälamellin suojapelti 1 LISÄVARUSTE Käytetään jos ovea joudutaan madaltamaan (ylimmän lamellin yläosasta)

3

4 LIITÄNTÄOSALUETTELO M1 ruuvi, aluslevy, roppu M2 mutteri M3 lukkokantamutteri M4 pultti M5 mutteri M6 pop-niitti M7 poraava ruuvi M8 vaijerilukko Lukon vaijeri, salvat ja vastakappaleet Vapauttimen asennustarvikkeet

5 1 Nosto-ovi asennetaan aukon sisäpuolelle. 2500x2150 nosto-oven aukon maksimi leveys on n mm ja korkeus n mm. 2500x2500 nosto-oven aukon maksimi leveys on n mm ja korkeus on n mm. 2800x2300 nosto-oven aukon maksimi leveys on n mm ja korkeus on n mm. Oven ylätilan tarve on n. 250 mm ilman automaattiavaajaa ja 300 mm automaattiavaajalla. Merkitse oviaukon keskikohta. Piirrä asennuslinjat aukon molemmille puolille (ovi koon mukaan) 1290 mm päähän aukon keskikohdasta siten, että asennuslinjojen välinen etäisyys on 2580 mm. Asennuslinja Aukon keskikohta 2500 mm leveät ovet 1290 mm 2800 mm leveät ovet 1440 mm 3000 mm leveät ovet 1540 mm 2500 mm leveät ovet 2580 mm 2800 mm leveät ovet 2880 mm 3000 mm leveät ovet 3080 mm Asennuslinja 2 Kiinnitä pystykiskot sisältävät kulmaraudat (osa 17) seinään (M1 ruuveilla). Kulmaraudan ulkoreuna tulee kulkea asennuslinjassa. Huom! Käytä seinämateriaalin mukaisia kiinnitystarvikkeita. Mukana tulevat kiinnitystarvikkeet ovat tarkoitettu puurunkoisille ja kiviseinille. Esimerkiksi harkkoseinä vaatii omat kiinnitystarvikkeet, jotka eivät sisälly toimitukseen. M1 3 TÄRKEÄÄ!!! Pystykiskojen yläreunat tulee olla samassa tasossa keskenään. Jos lattia on niin epätasainen, ettei pystykiskojen säätövara riitä, asenna sen puolen kulmarauta jolla lattian pinta on alempana riittävän ylös (irti lattiasta). Säädä pystykiskot hieman vinoon niin, että kiskon sisäreunan etäisyys seinään, lattian tasossa on 50 mm ja kiskon yläosassa 60 mm. Huomio mahdollinen epätaisuus lattiassa varmistamalla, että pystykiskojen yläreunat ovat keskenään samassa korkeudessa. Säädä tarvittaessa. Kotimainen sivutiiviste kannattaa asentaa tässä vaiheessa. Pystykisko Kulmarauta

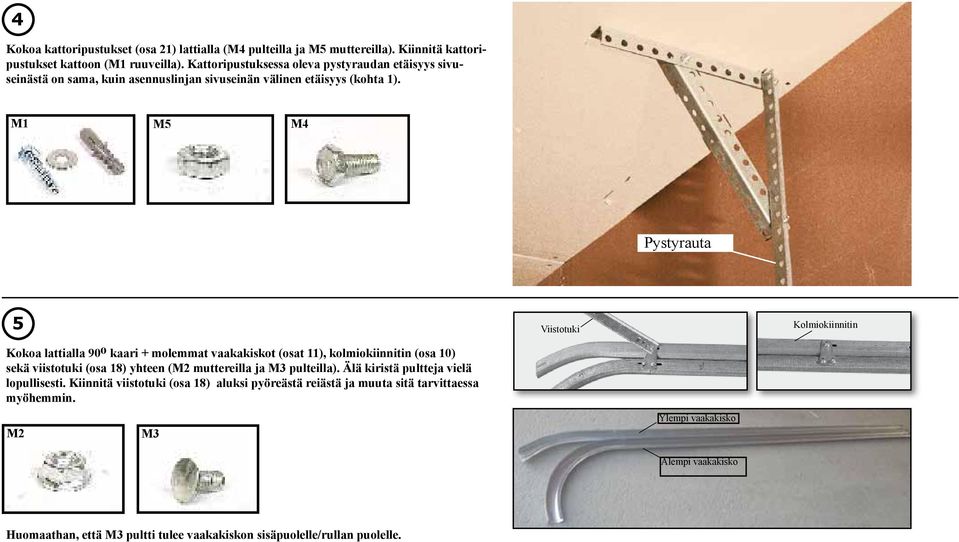

6 4 Kokoa kattoripustukset (osa 21) lattialla (M4 pulteilla ja M5 muttereilla). Kiinnitä kattoripustukset kattoon (M1 ruuveilla). Kattoripustuksessa oleva pystyraudan etäisyys sivuseinästä on sama, kuin asennuslinjan sivuseinän välinen etäisyys (kohta 1). M1 M5 M4 Pystyrauta 5 Viistotuki Kolmiokiinnitin Kokoa lattialla 90 o kaari + molemmat vaakakiskot (osat 11), kolmiokiinnitin (osa 10) sekä viistotuki (osa 18) yhteen (M2 muttereilla ja M3 pulteilla). Älä kiristä pultteja vielä lopullisesti. Kiinnitä viistotuki (osa 18) aluksi pyöreästä reiästä ja muuta sitä tarvittaessa myöhemmin. M2 M3 Ylempi vaakakisko Alempi vaakakisko Huomaathan, että M3 pultti tulee vaakakiskon sisäpuolelle/rullan puolelle.

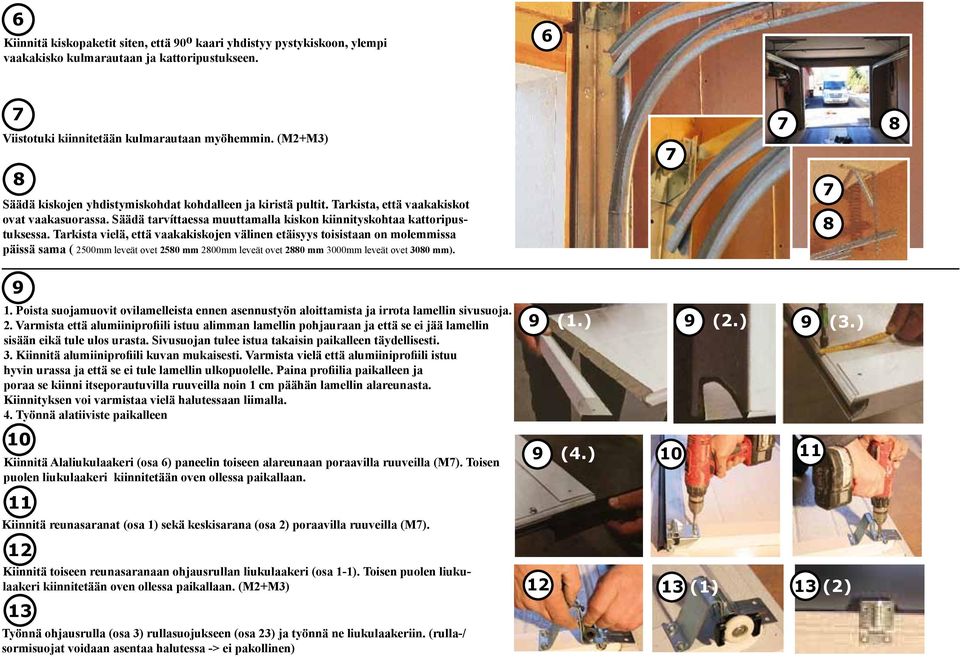

7 6 Kiinnitä kiskopaketit siten, että 90 o kaari yhdistyy pystykiskoon, ylempi vaakakisko kulmarautaan ja kattoripustukseen. 6 7 Viistotuki kiinnitetään kulmarautaan myöhemmin. (M2+M3) 8 Säädä kiskojen yhdistymiskohdat kohdalleen ja kiristä pultit. Tarkista, että vaakakiskot ovat vaakasuorassa. Säädä tarvíttaessa muuttamalla kiskon kiinnityskohtaa kattoripustuksessa. Tarkista vielä, että vaakakiskojen välinen etäisyys toisistaan on molemmissa päissä sama ( 2500mm leveät ovet 2580 mm 2800mm leveät ovet 2880 mm 3000mm leveät ovet 3080 mm) Poista suojamuovit ovilamelleista ennen asennustyön aloittamista ja irrota lamellin sivusuoja. 2. Varmista että alumiiniprofiili istuu alimman lamellin pohjauraan ja että se ei jää lamellin sisään eikä tule ulos urasta. Sivusuojan tulee istua takaisin paikalleen täydellisesti. 3. Kiinnitä alumiiniprofiili kuvan mukaisesti. Varmista vielä että alumiiniprofiili istuu hyvin urassa ja että se ei tule lamellin ulkopuolelle. Paina profiilia paikalleen ja poraa se kiinni itseporautuvilla ruuveilla noin 1 cm päähän lamellin alareunasta. Kiinnityksen voi varmistaa vielä halutessaan liimalla. 4. Työnnä alatiiviste paikalleen 10 Kiinnitä Alaliukulaakeri (osa 6) paneelin toiseen alareunaan poraavilla ruuveilla (M7). Toisen puolen liukulaakeri kiinnitetään oven ollessa paikallaan. 11 Kiinnitä reunasaranat (osa 1) sekä keskisarana (osa 2) poraavilla ruuveilla (M7). 12 Kiinnitä toiseen reunasaranaan ohjausrullan liukulaakeri (osa 1-1). Toisen puolen liukulaakeri kiinnitetään oven ollessa paikallaan. (M2+M3) 13 Työnnä ohjausrulla (osa 3) rullasuojukseen (osa 23) ja työnnä ne liukulaakeriin. (rulla-/ sormisuojat voidaan asentaa halutessa -> ei pakollinen) 9 (1.) 9 (4.) 12 9 (2.) 9 (3.) (1) 13 (2)

8 14 Nosta lamelli paikoilleen ja kiinnitä toiselta puolelta puuttuvat liukulaakeri ja ohjausrulla (sekä rullasuojus) paikoilleen. 15 Tee toiselle lamellille kohdat Nosta toinen lamelli ensimmäisen lamellin päälle ja kiinnitä alimmaisen lamellin saranat toiseen paneeliin poraruuveilla (M7). 17 Tee kolmannelle lamellille kohdat Nosta kolmas lamelli toisen lamellin päälle ja kiinnitä toisen lamellin saranat kolmanteen lamelliin poraruuveilla (M7).

9 19 (1) Asenna ylätiiviste oviaukon sisäpuolelle ruuveilla kuvan esittämällä tavalla pystykiskojen väliin. 2. Nosta sen jälkeen ylimmäinen lamelli kolmannen lamellin päälle ja kiinnitä kolmannen lamellin saranat ylimmäiseen paneeliin poraruuveilla (M7). 19 (1) 19 (2) 20 Kiinnitä ylimmäisen paneelin yläliukulaakerit (osa 4) (, rullasuojat halutessasi ) ja ohjausrullat paikoilleen. Painata lamellia asentoon, jossa ovi painautuu kulmaraudassa olevaa kumitii-vistettä vasten. Laita ohjausrulla yläliukulaakeriin (osa 4) ja rulla YLEM- MÄN KISKON KAARELLE. Kiinnitä molempien sivujen yläliukulaakerit poraruuveilla (M7) Vääntöjousen kiinnikkeen sijoitus Jos käytät vain yhtä vääntöjousta, tulisi vääntöjousen kiinnike sijoittaa oven yläpuoliskoon siten että se on linjassa oven keskiön kanssa. Jos käytät kaksoisjousta, sijoita asennusreiällä varustettu jousen kiinnike ovirungon keskiön kohdalle ja linjaa jousikiinnikkeen laakerikeskiö kääntöakselin tuen kanssa sopivaksi vaakatasossa. Sovita ruuvien paikka oven päädyssä jousen asennustuen reikien mukaiseksi. Vääntöakselin asennus Sijoita vääntöjousen kiinnike kääntöakselin keskiöön. Huomautus: Sijoita jousen liitäntäsivu 45 kulmaan oven pinnan suhteen, kuten kuvassa 21 on näytetty. Jos toimitettu jousi on oikeakätinen, sijoita jousi kiinnittimineen jousen pielen vasemmalle puolelle. Jos jousi on vasenkätinen, asenna se kiinnittimeen oikealle puolelle.. Jos vaijerikela pyörii oikeakätisesti, varmistaa, että sen kääntöakseli pyörii myös oikeaan suuntaan. Määrittele vaijerikelan pyörimissuunta seuraavasti: jos vaijerikelan ura osoittaa etuseinään, tai kela on merkitty kirjaimilla RH, se on oikeakätisesti pyörivä kaapelikela. Jos kela osoittaa vastakkaiseen suuntaan tai se on merkitty kirjaimilla LH, se on vasenkätisesti pyörivä vaijerikela. Varmista, että vaijerikelan asennussivu on sen sisäpuolen suuntaan. Määrittele pyörimissuunta lopulta putken päässä. Jos pyörinnän loppusuunta on ylöspäin, juoksu on oikeakätinen; jos se on alaspäin, se on vasenkätinen. Se on näytetty kuvassa 22.

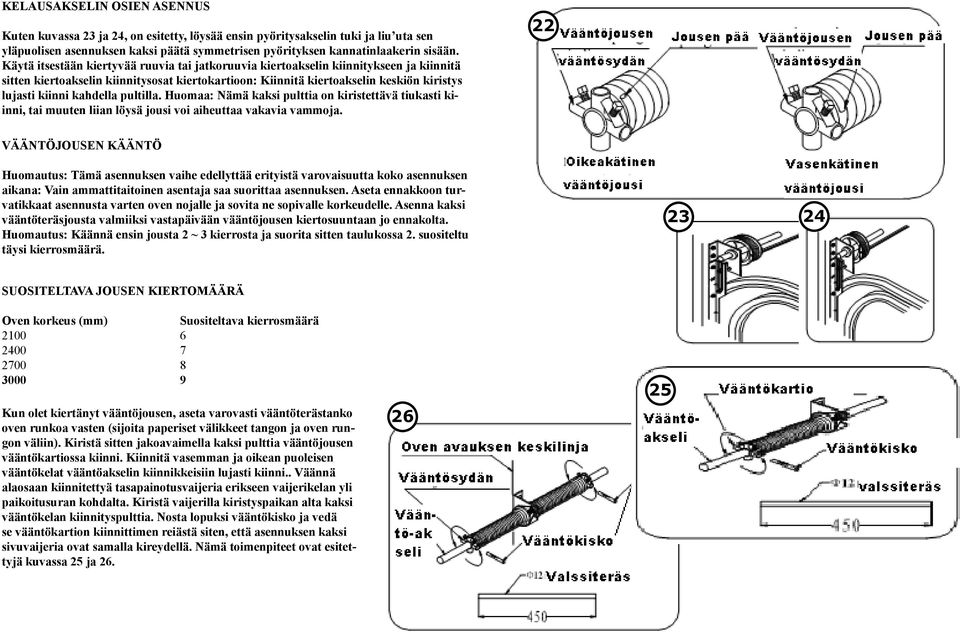

10 Kelausakselin osien asennus Kuten kuvassa 23 ja 24, on esitetty, löysää ensin pyöritysakselin tuki ja liu uta sen yläpuolisen asennuksen kaksi päätä symmetrisen pyörityksen kannatinlaakerin sisään. Käytä itsestään kiertyvää ruuvia tai jatkoruuvia kiertoakselin kiinnitykseen ja kiinnitä sitten kiertoakselin kiinnitysosat kiertokartioon: Kiinnitä kiertoakselin keskiön kiristys lujasti kiinni kahdella pultilla. Huomaa: Nämä kaksi pulttia on kiristettävä tiukasti kiinni, tai muuten liian löysä jousi voi aiheuttaa vakavia vammoja. 22 Vääntöjousen kääntö Huomautus: Tämä asennuksen vaihe edellyttää erityistä varovaisuutta koko asennuksen aikana: Vain ammattitaitoinen asentaja saa suorittaa asennuksen. Aseta ennakkoon turvatikkaat asennusta varten oven nojalle ja sovita ne sopivalle korkeudelle. Asenna kaksi vääntöteräsjousta valmiiksi vastapäivään vääntöjousen kiertosuuntaan jo ennakolta. Huomautus: Käännä ensin jousta 2 ~ 3 kierrosta ja suorita sitten taulukossa 2. suositeltu täysi kierrosmäärä suositeltava jousen kiertomäärä Oven korkeus (mm) Suositeltava kierrosmäärä Kun olet kiertänyt vääntöjousen, aseta varovasti vääntöterästanko oven runkoa vasten (sijoita paperiset välikkeet tangon ja oven rungon väliin). Kiristä sitten jakoavaimella kaksi pulttia vääntöjousen vääntökartiossa kiinni. Kiinnitä vasemman ja oikean puoleisen vääntökelat vääntöakselin kiinnikkeisiin lujasti kiinni.. Väännä alaosaan kiinnitettyä tasapainotusvaijeria erikseen vaijerikelan yli paikoitusuran kohdalta. Kiristä vaijerilla kiristyspaikan alta kaksi vääntökelan kiinnityspulttia. Nosta lopuksi vääntökisko ja vedä se vääntökartion kiinnittimen reiästä siten, että asennuksen kaksi sivuvaijeria ovat samalla kireydellä. Nämä toimenpiteet ovat esitettyjä kuvassa 25 ja

11 27 27 Säädä ovi tiiviksi säätämällä ohjausrullien liukulaakereita niin, että se painautuu koko matkalta kulmaraudoissa olevia kumitiivisteitä vasten. 28 LUKON ASENNUS HUOM! Mikäli oveen asennetaan automaattiavaaja ja tilaan johon ovi asennetaan on myös toinen ovi, ei lukkoa tarvitse asentaa. Mikäli lukkopesä asennetaan lukitussalpoja ei saa asentaa Tee sopivat reiät toisen ovipaneelin keskelle lukon muodon mukaisesti. Lukkopesän reikä tulee alapuolelle. 30 Musta PVC-peitelevy tulee ovipaneelin ulkopuolelle. Kiinnitä lukko ruuveilla sisäpuolelta. Ruuvit kiinnittyvät oven läpi PVC-peitelevyn kierretappeihin. 31 Kiinnitä lukituksen vastakappaleet molemmille puolille kulmarautojen ja pystykiskojen väliin, toisen ovipaneelin kohdalle lukon lukitusluistien korkeudelle. (Huom! poraa tarvittaessa reiät kulmarautoihin ja pystykiskoihin vastakappaleiden kohdalle.) 32 Kiinnitä poraruuveilla jousilla varustetut lukitussalvat TARKASTI vastakappaleiden kohdalle molemmille puolille. 33 Kiinnitä vaijerit toisesta päästä lukon lukitusluistien reikiin ja toisista päistään lukitussalpojen reikiin. (katso kuvat 30 ja 32)

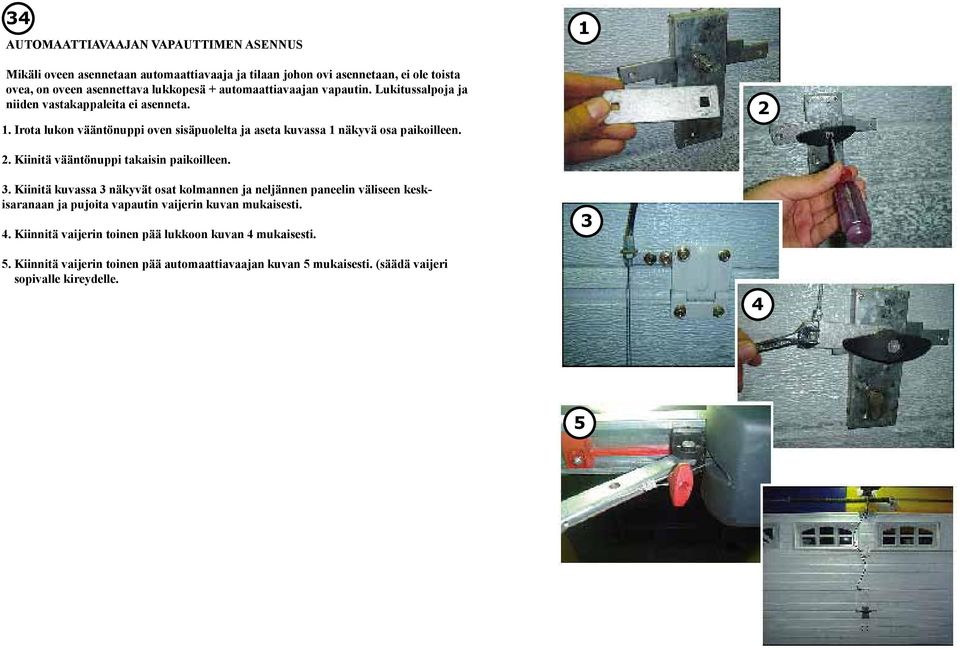

12 34 AUTOMAATTIAVAAJAN VAPAUTTIMEN ASENNUS 1 Mikäli oveen asennetaan automaattiavaaja ja tilaan johon ovi asennetaan, ei ole toista ovea, on oveen asennettava lukkopesä + automaattiavaajan vapautin. Lukitussalpoja ja niiden vastakappaleita ei asenneta. 1. Irota lukon vääntönuppi oven sisäpuolelta ja aseta kuvassa 1 näkyvä osa paikoilleen Kiinitä vääntönuppi takaisin paikoilleen. 3. Kiinitä kuvassa 3 näkyvät osat kolmannen ja neljännen paneelin väliseen keskisaranaan ja pujoita vapautin vaijerin kuvan mukaisesti. 4. Kiinnitä vaijerin toinen pää lukkoon kuvan 4 mukaisesti Kiinnitä vaijerin toinen pää automaattiavaajan kuvan 5 mukaisesti. (säädä vaijeri sopivalle kireydelle. 4 5
