1 Tie- ja puustotietojen käsittely paikkatietosovelluksilla Erillinen liite Metsätehon raporttiin 202 Ohje 1 Metsätien vaikutusalueen määritys ja puustotiedot Marko Keisala

2 ALKUSANAT Oheinen ohjeisto on laadittu helpottamaan paikkatietoaineistojen käyttöön ottoa ja käsittelyä metsäautotiestön suunnittelun ja kuntokartoituksen yhteydessä. Esitettyjä menettelytapoja voidaan käyttää myös metsätalouden muiden toimien yhteydessä. Ohjeen on laatinut metsäsuunnittelija Marko Keisala Metsäkeskus Häme-Uusimaasta. Työohjeen osat ovat: 1 Metsätien vaikutusalueen määritys ja puustotiedot 2 Omistajien nimet suunnittelualuekartalle 3 Tietiheyden määrittäminen 4 Monilähde VMI -tietojen käsittely Ohjeessa esitellään seuraavien ohjelmien ja aineistojen käsittelyä. Ohjelmat ArcMap 9.2 Spatial Analys -laajennusosa Luotsi Gis Aineistot metsäsuunnitelmat monilähde VMI:n -rasteriaineistot maanmittauslaitoksen maastotietokanta kiinteistörekisteritiedot perus- ym. kartta-aineistot ISSN X (Painettu) ISSN (Verkkojulkaisu) Metsäteho Oy Helsinki Erillinen liite Metsätehon raporttiin 202 Ohje 1

Työohjeen osat ovat: 1 Metsätien vaikutusalueen määritys ja puustotiedot 2 Omistajien nimet suunnittelualuekartalle 3 Tietiheyden määrittäminen 4 Monilähde VMI -tietojen käsittely Ohjeessa esitellään

3 Ohje 1 METSÄTIEN VAIKUTUSALUEEN MÄÄRITYS JA PUUSTOTIEDOT Marko Keisala SISÄLLYS 1 JOHDANTO AINEISTOT Metsikkökuviot Tiet Muut aineistot taustakartat MENETELMÄT Kuvioiden valinta tiestöä käyttäen Kuvioiden valinta Vaikutusalue Kuvioiden valinta ANALYSOINTI JA TULOKSIA Puuston määrä yhteensä Esitettyjen hakkuiden hakkuukertymä LIITTEET Erillinen liite Metsätehon raporttiin 202 Ohje

.. 6 3.3 Vaikutusalue... 6 3.4 Kuvioiden valinta... 8 4 ANALYSOINTI JA TULOKSIA... 11 4.1 Puuston määrä yhteensä... 11 4.2 Esitettyjen hakkuiden hakkuukertymä.

4 1 JOHDANTO Tieverkostoa hyödyntämällä päästään tarkastelemaan tiestön vaikutuspiirissä olevan metsikkökuvioinnin ominaisuustietoja monella tapaa ja erilaisina otoksina. Tässä esimerkissä selvitetään puuston määrä ja metsäsuunnittelun yhteydessä esitettyjen hakkuu esitysten tuottama hakkuukertymä halutun tiealueen vaikutuspiiristä halutulta alueelta. Työssä käytetään Arc- Map 9.2 -ohjelmaa sekä Luotsi Gis -suunnitteluohjelmaa. 2 AINEISTOT Aineistoina riittävät LuotsiGis metsikkökuviot ja tieverkko. Tieverkkona käytetään tässä yhteydessä maastotietokannan tiestöä. Lisäksi apuna toimivat Kiinteistörekisteriaineisto ja rasteri taustakartat. 2.1 Metsikkökuviot Metsikkökuvioiden ajantasaisuus suunnittelukierrosta johtuen luonnollisesti vaihtelee suunnittelualueittain. Metsikkökuvioita hyödynnettäessä mahdollisimman ajantasainen aineisto on käyttökelpoisinta tähän tarkoitukseen. Metsikkökuvioaineisto kirjoitetaan ulos Luotsi GIS -suunnittelujärjestelmästä Arc View -muotoisena ESRI shape -tiedostona. Uloskirjoitus voidaan tehdä suorakaiteena tai monikulmiona. Edellisen ja kuluvan vuoden aikana valmistuvista suunnittelualueista kannattaakin tehdä siirtotiedostot valmiiksi koko alueesta samalla kun aluepaketteja tehdään metsänhoitoyhdistyksille. Harkinnan mukaan vanhemmista alueista metsikkökuvioiden puustotietoja voi laskennallisesti kasvattaa MELA- laskentajärjestelmällä (MEtsäLAskelma). Uloskirjoituksen jälkeen kuvioaineisto on luettavissa Arc Mappiin. Arc Mapissa kuvioista voidaan ottaa tarkasteluun haluttuja ominaisuustietoja. Tässä tapauksessa ollaan kiinnostuneita puuston määrästä kokonaisuutena ja hakkuukertymästä puutavaralajeittain. Tarkastelun alle otetaan kuviot, jotka ovat esimerkiksi alle 300 metrin etäisyydellä autolla ajettavan tien varresta. Kuvioiden valinta tehdään tieverkkoa hyväksi käyttäen Erillinen liite Metsätehon raporttiin 202 Ohje 1

Työssä käytetään Arc- Map 9.2 -ohjelmaa sekä Luotsi Gis -suunnitteluohjelmaa. 2 AINEISTOT Aineistoina riittävät LuotsiGis metsikkökuviot ja tieverkko.

5 2.2 Tiet Tieaineistona käytetään Metsäkeskuksen käytössä olevaa Maanmittauslaitoksen toimittamaa ESRI-shape -muotoista maastotietokantaa. Tieverkosta hyödynnetään haja-asutusalueen tiestöä. Metsäautotiet sisältyvät käytännössä maastotietokannassa luokkaan Ajotie (12141). Luokka on määritelty maastotietokannassa ajotieksi, joka on yksiajoratainen, yksikaistainen ja ajoradan leveys on alle 3m. Vaikka maastotietokannan luokitus on tuo alle 3 m, niin käytännön elämässä tähän tieluokkaan tulee metsätieohjeen mukaiset tiet, joiden ajorataleveys on 3,6 4,0 m. Jos näyttää siltä, että osa metsäteistä jää pois, niin kannattaa kokeilla seuraavaksi suuremman luokan teiden ottamista hakuun mukaan. Maastotietokanta on jaettu pelastuspalveluruutuindeksin mukaan palasiksi. Palaset voi yhdistää yhdeksi tasoksi Arcin Toolboxin General valikosta löytyvällä Merge-työkalulla. 2.3 Muut aineistot taustakartat Peruskartta aineisto ja GT kartta on myös hyvä olla käytettävissä, lähinnä alueen hahmottamista varten. Samoin Kiinteistörekisteritieto tilan rajoineen on hyödyllinen (KRK aineisto). 3 MENETELMÄT 3.1 Kuvioiden valinta tiestöä käyttäen Metsikkökuvioista otetaan tarkasteltavaksi kuviot jotka ovat 300 metrin etäisyydellä autolla ajettavasta tiestä. Etäisyys voisi olla mikä tahansa, mutta tässä 300 metriä toimii kohtuullisen kustannustehokkaana metsäkuljetusmatkana hyvin. Luetaan metsikkökuviot ja halutut tiet/tiestö Arc Mappiin. Kuvassa metsikkökuviot ja tarkastelun alla oleva tiestö Erillinen liite Metsätehon raporttiin 202 Ohje

Luokka on määritelty maastotietokannassa ajotieksi, joka on yksiajoratainen, yksikaistainen ja ajoradan leveys on alle 3m.

6 3.2 Kuvioiden valinta Seuraavaksi valitaan kohdejoukosta kuviot, jotka täyttää asettamamme etäisyyskriteerin. Valinta tehdään siten, että kuvion keskipiste on mittauksen lähtökohta. Tehdään tarkasteltavalle tiestölle vaikutusaluevyöhyke eli bufferi eli puskuri. Tiestölle luodaan halutulla etäisyydellä bufferivyöhyke tien keskilinjasta tien molemmille puolille. Tässä esimerkissä on käytetty 300 m:n bufferia. 3.3 Vaikutusalue Käytetään Arcin Toolboxista löytyvää Buffer-työkalua. Työkalu löytyy nopeasti käyttämällä Toolboxin Search-toimintoa. Input Features valintaan otetaan haluttu aineisto, Output Feature Class valintaan haluttu hakemisto ja Dissolve Type valintaan valitaan ALL. Muuten valinnat voivat olla oletusasetuksilla Erillinen liite Metsätehon raporttiin 202 Ohje 1

Tässä esimerkissä on käytetty 300 m:n bufferia. 3.3 Vaikutusalue Käytetään Arcin Toolboxista löytyvää Buffer-työkalua. Työkalu löytyy nopeasti käyttämällä Toolboxin Search-toimintoa.

7 OK valinnalla ohjelma tekee bufferista oman tasonsa ja lisää sen Data Frameen muiden tasojen joukkoon. Bufferin kuvaustavan voi muuttaa läpinäkyväksi Data Framen puolelta painamalla tason kuvaustapaa ilmaisevaa ruutua hiiren oikealla ja valitsemalla No Color. Kuvassa tarkasteltavana olevat metsäautotiet mustalla, 300 metrin vaikutusalue-bufferin raja punaisella ja taustalla on metsikkökuviot. Erillinen liite Metsätehon raporttiin 202 Ohje

ruutua hiiren oikealla ja valitsemalla No Color.

8 3.4 Kuvioiden valinta Kuviot valitaan käyttämällä tiebufferia ja Select By Location - toimintoa. Valitaan kohteita halutulta tasolta tässä valinta kohdistuu arcview_kuvio nimiseen tasoon. Valinta tehdään kohteen keskipisteen perusteella have their centroid in Mistä valitaan bufferin alueelta Erillinen liite Metsätehon raporttiin 202 Ohje 1

Valitaan kohteita halutulta tasolta tässä valinta kohdistuu arcview_kuvio nimiseen

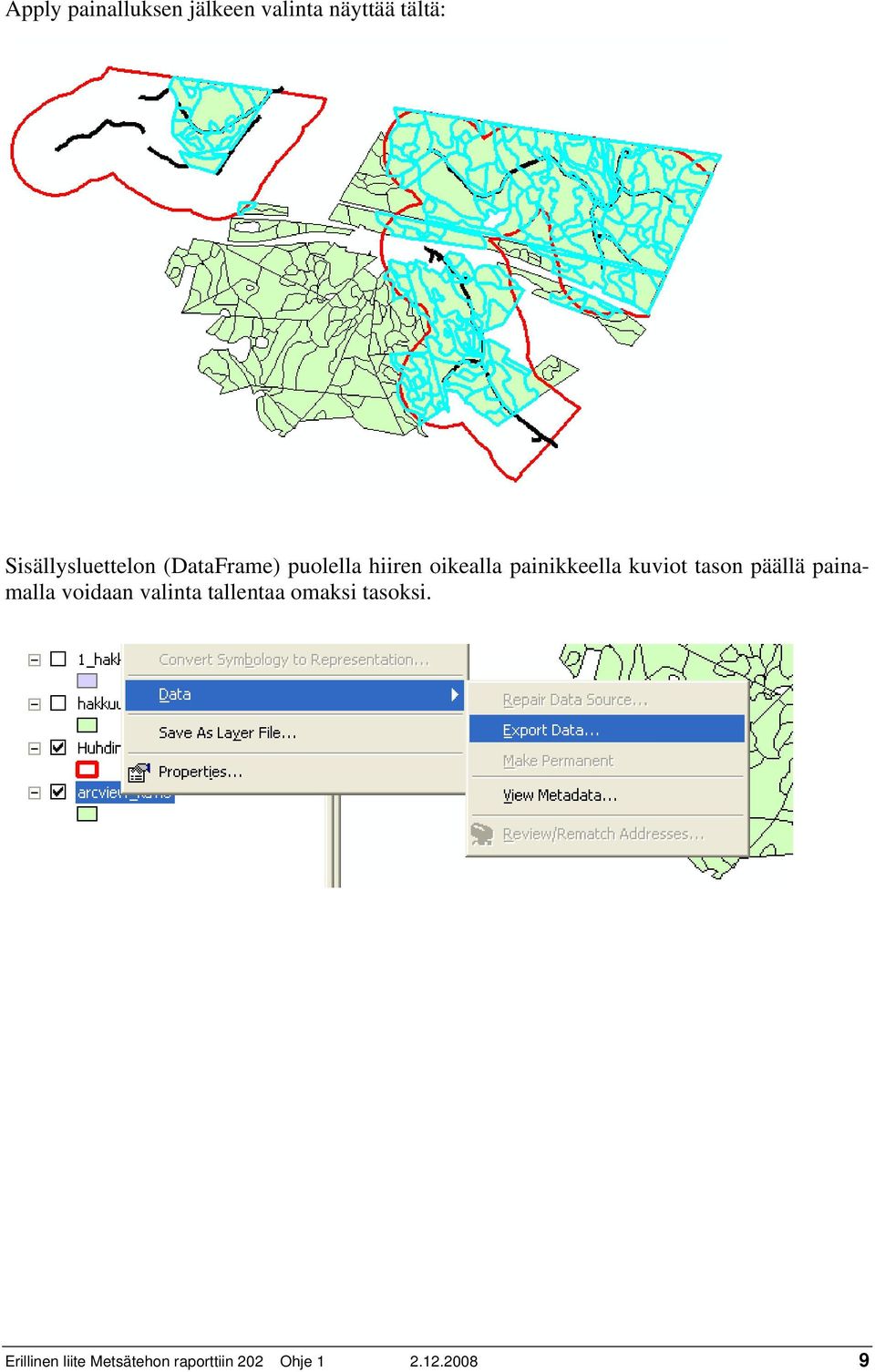

9 Apply painalluksen jälkeen valinta näyttää tältä: Sisällysluettelon (DataFrame) puolella hiiren oikealla painikkeella kuviot tason päällä painamalla voidaan valinta tallentaa omaksi tasoksi. Erillinen liite Metsätehon raporttiin 202 Ohje

painikkeella kuviot tason päällä painamalla voidaan valinta

10 Export kohtaan Selected features ja tallennus paikka. Tallennuksen jälkeen ohjelma kysyy halutaanko taso lisätä näkymään. Vastataan: kyllä. Tuloksen pitäisi näyttää tältä Erillinen liite Metsätehon raporttiin 202 Ohje 1

näkymään. Vastataan: kyllä. Tuloksen pitäisi näyttää tältä.

11 4 ANALYSOINTI JA TULOKSIA 4.1 Puuston määrä yhteensä Ominaisuustietotaulu saadaan auki hiiren oikealla valinnalla open attribute table. Ominaisuustietotaulusta löytyy tuttua metsikkökuviotietoa. Oletuksena Luotsista ulos kirjoitettaessa tulee Ha kohtaiset tiedot. Esimerkiksi tässä Til sarakkeen tiedot ovat hehtaarikohtaisia arvoja. Uloskirjoitusvaiheessa voi valita myös kuviokohtaiset arvot. Pääasia on, että tiedostaa minkä valinnan tekee tai on tehnyt. Tässä tapauksessa lasketaan kuviokohtaiset arvot kertomalla tilavuus hehtaareilla. Lisä- tään uusi sarake Options ja Add Field. Sarakkeen nimen päällä valitaan hiiren oikealla painikkeella Field Calculator. Valitaan Pala * Til ja OK Erillinen liite Metsätehon raporttiin 202 Ohje

Esimerkiksi tässä Til sarakkeen tiedot ovat hehtaarikohtaisia arvoja. Uloskirjoitusvaiheessa voi valita myös kuviokohtaiset arvot.

12 Uudessa sarakkeessa on nyt kuviokohtaiset tilavuudet. Kaikkien kuvioiden tilavuus yhteensä saadaan nopeimmin painamalla hiiren oikealla sarakkeen nimen päällä ja valitsemalla statistics. Summaksi tuli ,95 m Esitettyjen hakkuiden hakkuukertymä Kokonaistilavuutta kiinnostavampi tieto on tuoreen aluesuunnitelma-aineiston hakkuuesityksien hakkuukertymät eri suunnitelmakausilla. Valitaan ominaisuustietotaulusta kaikki rivit, joilla on hakkuuesitys H, 1 tai 2 kiireellisenä ja tallennetaan valinta omaksi tasokseen Data Export data -valinnan avulla. Sarakkeesta Hke löytyy MELA laskennan tuottama hakkuukertymä. Hakkuukertymä on tässä muunnettu Field Calculatorilla suoraan Hke sarakkeeseen kertomalla sarakkeen Ha kohtainen arvo pinta-alalla Erillinen liite Metsätehon raporttiin 202 Ohje 1

2 Esitettyjen hakkuiden hakkuukertymä Kokonaistilavuutta kiinnostavampi tieto on tuoreen aluesuunnitelma-aineiston hakkuuesityksien hakkuukertymät eri suunnitelmakausilla.

13 Kaikkien kiireellisyyksien hakkuukertymä yhteensä on m 3. Ominaisuustietotaulusta voidaan valita myös vain H ja 1 kiireelliset ja tehdä laskenta niille. KIH eli hakkuun kiireellisyyden perusteella 1 ja H ja valinnaksi Selected Erillinen liite Metsätehon raporttiin 202 Ohje

14 Ensimmäisen viisivuotiskauden hakkuumäärä 300 metrin vaikutusaluevyöhykkeellä on m 3. Laskentoja voidaan tehdä myös eri puutavaralajeilla. Vaihtoehtoja on runsaasti erilaisten laskentojen tekemiseen tarpeen mukaan Erillinen liite Metsätehon raporttiin 202 Ohje 1

Laskentoja voidaan tehdä myös eri puutavaralajeilla.

15 5 LIITTEET Liitteenä on kaksi pelkistettyä karttakuvaa mallina tulosten visualisoinnista. Erillinen liite Metsätehon raporttiin 202 Ohje

16 Erillinen liite Metsätehon raporttiin 202 Ohje 1
