1 SIVIILEIHIN KOHDISTUNEET KONFLIKTIT AFRIKASSA Matias Järvinen 2019

2 Johdanto Harjoitusongelma: Miten siviileihin kohdistuneet konfliktit ovat sijoittuneet Afrikassa? Kuinka vuosittaisista määristä voitaisiin tehdä havainnollistava animaatio? Tässä harjoituksessa tarkastellaan konflikteja Afrikassa Harjoituksessa tutustutaan QGIS paikkatieto-ohjelmiston yleisimpiin toimintoihin sekä harjoitellaan TimeManager-pluginin käyttöä animaatioiden tekemisessä Harjoituksen tekemiseen menee noin 75 minuuttia

Aineisto Voit ladata harjoitusaineiston osoitteesta: https://www.helsinki.fi/sites/default/files/atoms/ files/konfliktit_afrikassa_data.

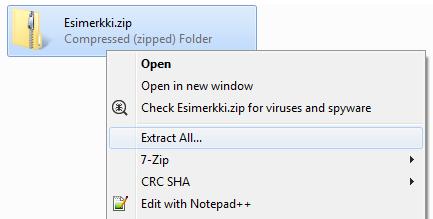

3 Aineisto Voit ladata harjoitusaineiston osoitteesta: files/konfliktit_afrikassa_data.zip Aineisto on pakattu zip-muotoon, joten pura se sopivalla ohjelmalla (esim. 7-zip, Winrar) KÄYTETTÄVÄ AINEISTO Violence_against_civilians: siviileihin kohdistuneet väkivaltaiset konfliktit Afrikassa Data sisältää jonkin verran duplikaatteja, eikä ole vertailukelpoista. (Acleddata.com) ne_10m_ocean: valtamerten rantaviivat (Naturallearthdata.com) Africa: Afrikan valtiot (Naturallearthdata.com)

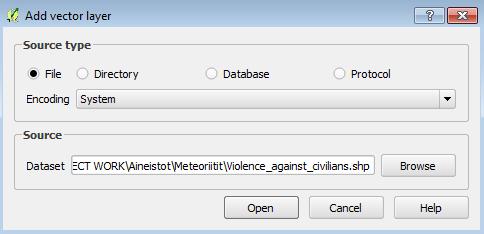

4 QGIS:n avaaminen Etsi valikosta QGIS Desktop ja avaa se (versio voi vaihdella, esim. QGIS 2.14 tai 2.18) Kun ohjelma on avautunut, voit lisätä lataamasi karttatasot Add vector layer valikon avulla, joka avautuu painamalla -nappia sivun vasemmalla laidalla Valitse browse, navigoi aineistokansioon ja valitse ja avaa seuraavat 3 shp-tiedostoa: Palaat nyt Add vector layer ikkunaan, ja saadaksesi tasot näkyviin paina Open

QGIS:n käyttöliittymä Kun avaat karttatasot (shp:t), lopputulos saattaa näyttää jokseenkin tältä Tässä näkyvät äsken ohjelmaan tuomasi karttatasot. Voit vaihdella niiden järjestystä vetämällä niitä.

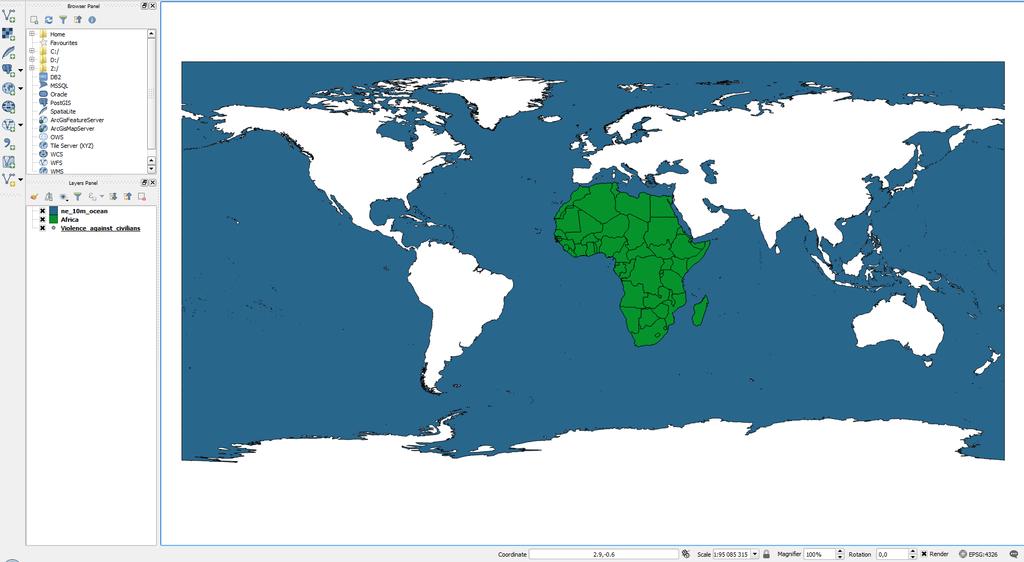

5 QGIS:n käyttöliittymä Kun avaat karttatasot (shp:t), lopputulos saattaa näyttää jokseenkin tältä Tässä näkyvät äsken ohjelmaan tuomasi karttatasot. Voit vaihdella niiden järjestystä vetämällä niitä. Varmista, että projektin koordinaattijärjestelmä on EPSG: 4326 Mikäli järjestelmä on väärä, klikkaa nykyisen järjestelmän nimeä, valitse Enable on the fly CRS transformation, ja valitse joko EPSG: 4326.

Tasojen ulkoasujen muokkaaminen Karttatasoa tuplaklikkaamalla saat esille ominaisuusikkunan (Layer properties) Style välilehdeltä voit muokata tason ulkoasua: Tästä klikkaamalla saat lisää

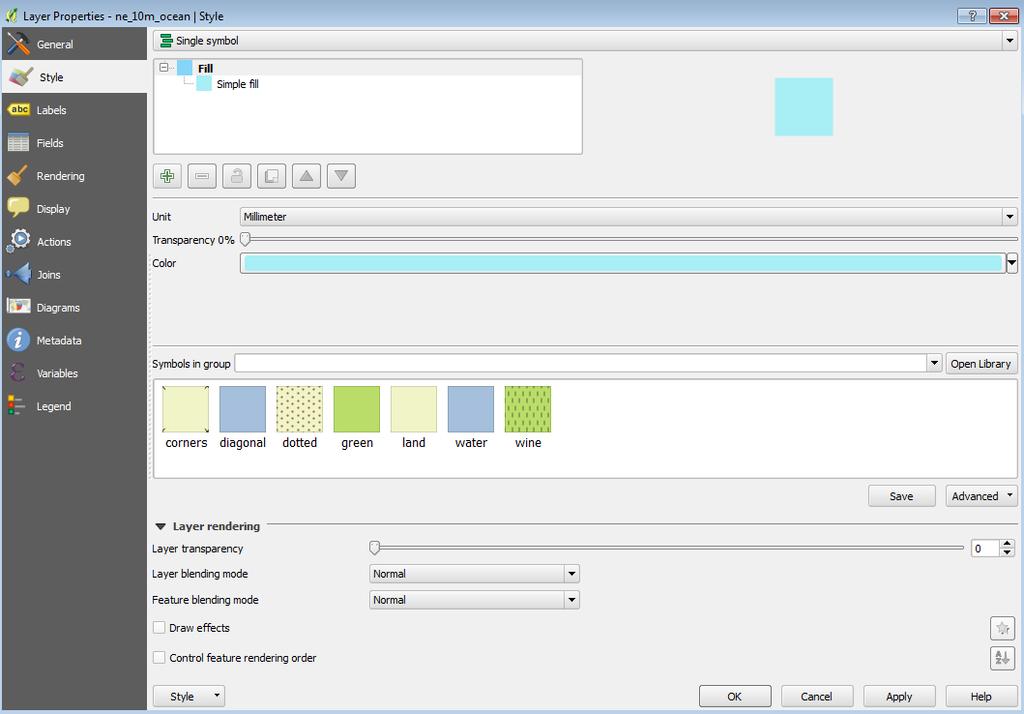

6 Tasojen ulkoasujen muokkaaminen Karttatasoa tuplaklikkaamalla saat esille ominaisuusikkunan (Layer properties) Style välilehdeltä voit muokata tason ulkoasua: Tästä klikkaamalla saat lisää visualisointivaíhtoehtoja! Layer transparency slideria vetämällä voit säätää karttatason läpinäkyvyyttä. OK nappia painamalla tallennat tekemäsi muutokset. Apply nappia painamalla voit helposti testailla erilaisia ulkoasuja ilman, että Properties ikkuna sulkeutuu.

Läpinäkyvyyden säätäminen Afrikan valtioiden rajoja kuvaava Africa taso ja Violence_against_civilians tasot ovat molemmat tärkeitä, mutta menevät tällä hetkellä hieman

Properties -ikkunan, ja valitse sieltä Style välilehti: Klikkaa tästä avataksesi lisää visualisointivaihtoehtoja!

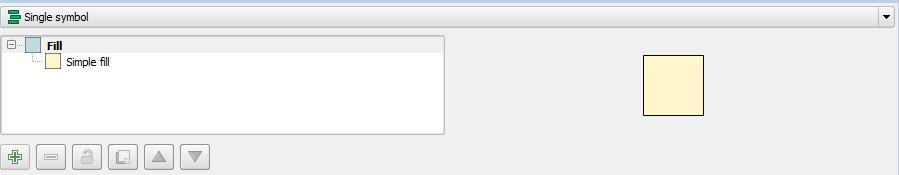

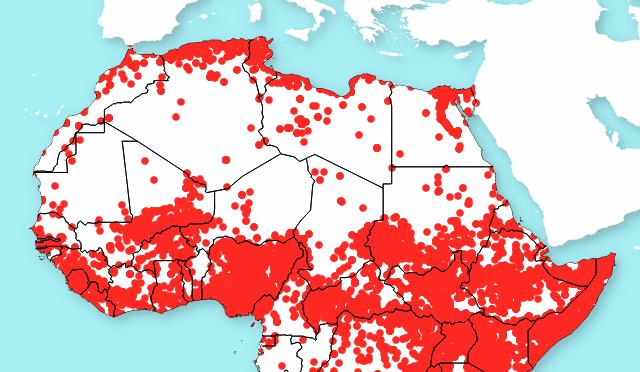

7 Läpinäkyvyyden säätäminen Afrikan valtioiden rajoja kuvaava Africa taso ja Violence_against_civilians tasot ovat molemmat tärkeitä, mutta menevät tällä hetkellä hieman päällekkäin Jotta voit tarkastella sekä rajoja että konfliktipisteitä, vedä Africa taso Violence_against_civilians tason yläpuolelle ja tuplaklikkaa sitä avataksesi Layer Properties -ikkunan, ja valitse sieltä Style välilehti: Klikkaa tästä avataksesi lisää visualisointivaihtoehtoja! Avautuvassa ikkunassa klikkaa kohtaa Fill, jolloin pääset muokkaamaan karttatason väritäyttöä Vedä avautuvassa ikkunassa Opacity slideri 0 %:iin, ja paina OK, jolloin Africa taso muuttuu läpinäkyväksi, mutta sen rajaviivat säilyvät

Attribuuttitaulu eli ominaisuustietotaulukko Karttatasot eivät ole vain viivoja, muotoja ja pisteitä, vaan ne sisältävät usein paljon tietoa Tiedot löytyvät kunkin tason ominaisuustietotaulukosta,

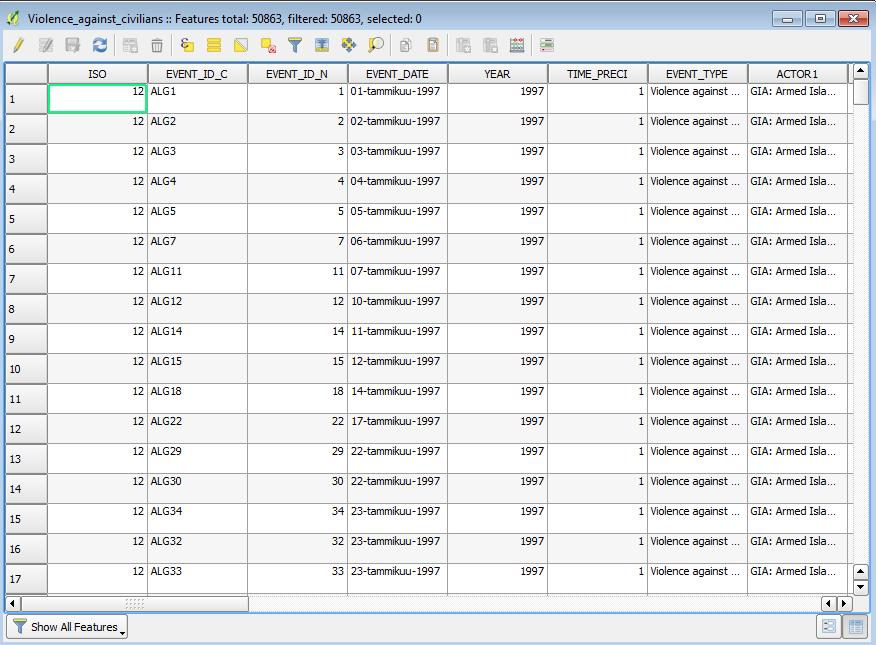

8 Attribuuttitaulu eli ominaisuustietotaulukko Karttatasot eivät ole vain viivoja, muotoja ja pisteitä, vaan ne sisältävät usein paljon tietoa Tiedot löytyvät kunkin tason ominaisuustietotaulukosta, jonka voit avata klikkaamalla tasoa hiiren oikealla näppäimellä ja valitsemalla Open Attribute Table Tämän näköistä tietoa löytyy esimerkiksi Violence_against_civilians tasosta: Vasemmassa reunassa näkyvät riveittäin tason yksittäiset objektit, eli tässä tapauksessa yksittäiset konfliktitilanteet. Jokainen piste sisältää paljon tietoa. Nämä ominaisuudet löytyvät yläpalkin sarakenimistä. Jokaisesta konfliktista on muun muassa tietoa siitä, missä ja milloin ne ovat tapahtuneet.

kuvaavat labelit: Tuplaklikkaa tasoa ja valitse vasemmasta palkista Labels Aktivoi labelit

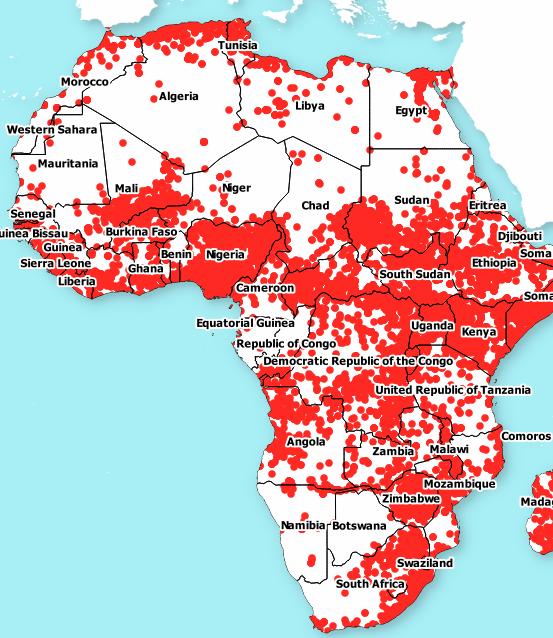

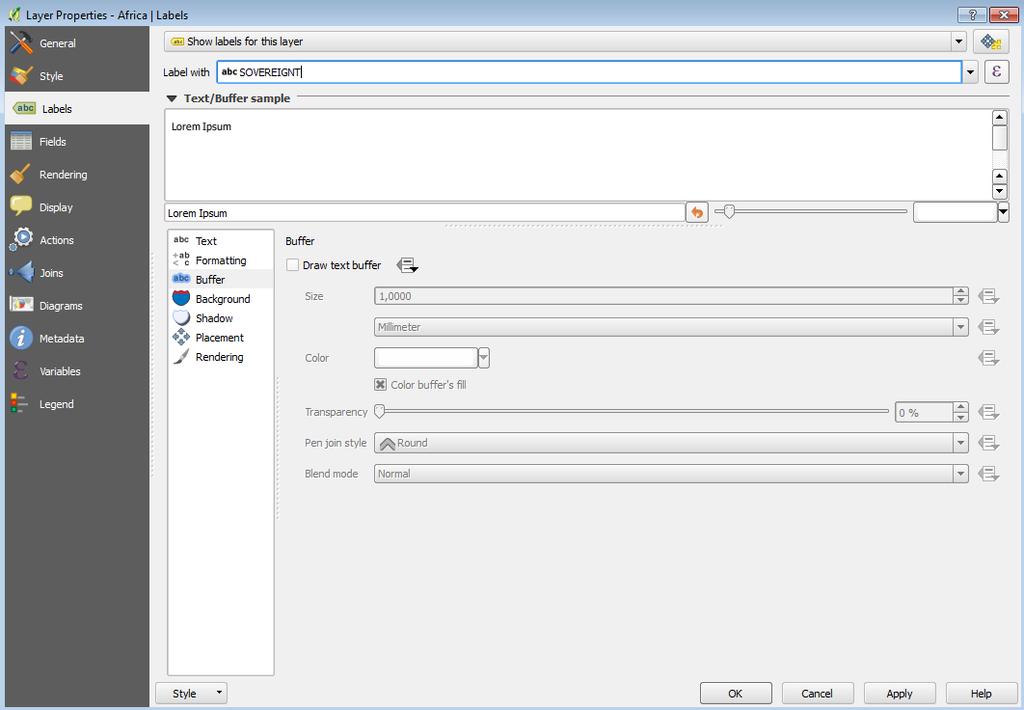

9 Labelien lisääminen Karttatasoihin voi lisätä niiden elementtejä kuvaavia labeleita ns. nimilapuksi Africa tason attribuuttitaulusta löytyvät jokaisen valtion nimet, joten lisätään niitö kuvaavat labelit: Tuplaklikkaa tasoa ja valitse vasemmasta palkista Labels Aktivoi labelit valitsemalla liukuvalikosta Show labels for this layer. Valitse label with kohtaan maiden nimiä kuvaava SOVEREIGNT.

Konfliktien sijoittumisen visualisointi Punaiset konfliktipisteet menevät tällä hetkellä päällekkäin, eikä niiden tarkemmasta jakaantumisesta saa hyvää kuvaa Muokataan seuraavaksi

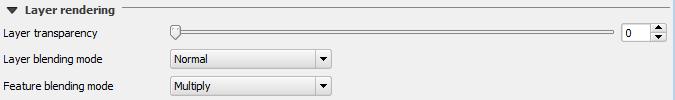

10 Konfliktien sijoittumisen visualisointi Punaiset konfliktipisteet menevät tällä hetkellä päällekkäin, eikä niiden tarkemmasta jakaantumisesta saa hyvää kuvaa Muokataan seuraavaksi Violence_against_civilians tason pisteitä: Tuplaklikkaa tasoa avataksesi sen ominaisuudet ja valitse Style välilehti Valitse pisteille mukava vaalea väri Valitse alhaalta Layer rendering valikosta Feature blending modeksi Multiply näin päällekkäiset pisteet voimistavat värejään ja alueet, joilla on paljon pisteitä, erottuvat selkeästi

11 Konfliktien sijoittumisen visualisointi Lopputuloksen pitäisi näyttää jotakuinkin tältä, värivalinnoistasi riippuen: Tarkastele karttaasi: Zoomaile ja etsi paikat, missä siviileihin on kohdistunut eniten väkivaltaa. Mitkä ne ovat?

12 GIF-animaation laadinta TimeManagerilla Tehdään seuraavaksi animaatio, joka näyttää, kuinka paljon konflikteja Afrikassa on tapahtunut minäkin vuonna Reittien laskemista varten ladataan erillinen lisäosa, TimeManager Klikkaa yläpalkista Plugins -> Manage and install plugins Hae Search paneelista TimeManager, valitse se ja paina Install (Jos Install valintaa ei näy, lisäosa on jo ladattu) Ikkunasi alareunaa pitäisi ilmestyä TimeManagerin valikko: Valitse Time frame size valikossa years. Näin saadaan aikaan animaatio, joka näyttää muutoksen vuosi kerrallaan.

Add Layer, ja valitse avautuvassa ikkunassa seuraavat asetukset: Paina OK, ja

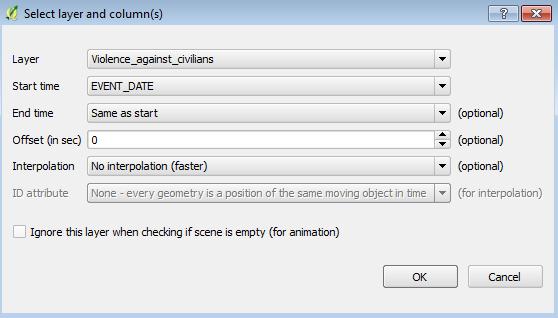

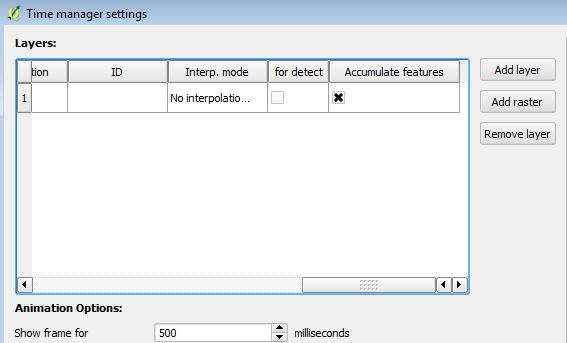

13 GIF-animaation laadinta TimeManagerilla Jotta animaatio voidaan tehdä, tulee TimeManagerin asetukset ensin konfiguroida oikein Paina valikossa Settings -> Add Layer, ja valitse avautuvassa ikkunassa seuraavat asetukset: Paina OK, ja Time Manager Settings ikkunassa rastita vielä Accumulate Features, ja paina OK

GIF-animaation laadinta TimeManagerilla Painamalla - näppäintä animaatio alkaa Voit halutessasi muuttaa Time frame size valintaa kuukausiksi, months Jos haluat tallentaa kuvat yksittäisinä

14 GIF-animaation laadinta TimeManagerilla Painamalla - näppäintä animaatio alkaa Voit halutessasi muuttaa Time frame size valintaa kuukausiksi, months Jos haluat tallentaa kuvat yksittäisinä kuvina, paina Export, valitse Frames only, valitse tallennuskansio ja paina OK Näistä kuvista voit luoda tallennettavan gif-animaation kuvankäsittelyohjelmilla tai netin GIF maker sovelluksilla Valmista!
