Käyttöohje: Valuma-alueen määritys työkalun käyttö karttapalvelussa

Transkriptio

1 KÄYTTÖOHJE Valuma-alueen määritys 1 (10) Käyttöohje: Valuma-alueen määritys työkalun käyttö karttapalvelussa Sisällys Sisällys... 1 Alustus... 1 Käyttöönotto... 2 Toimintopainikkeet... 2 Karttatasot... 4 Kiinteistöjaotus... 4 Vesienhoidon suunnittelun osa-alueet... 5 Kolmannen jakovaiheen valuma-alueet m maanpintamallin laajuus... 6 Vinovalovarjoste... 6 Virtausverkko... 7 Ilmakuva... 7 Maanpintamalli (DEM)... 8 Valuma-alueen laskenta... 9 Laskennan tulokset... 9 Laskennassa huomioitavia asioita Alustus Valuma-alueen määritys työkalu toimii karttapalveluna Metsäkeskuksen palvelimella. Työkalu käyttää valmiiksi laskettuja Flow Direction ja Flow Accumulation rasteri-tiedostoja. Laskennan laajuuden määrittämiseen käytetään Suomen ympäristökeskuksen jako3 valuma-aluejakoa. Käyttäjä osoittaa kartalta purkupiste/pisteet. Osoitettu purkupiste tarttuu alimpaan vesiuomaan flowaccumulation rasterin ja työkaluun annetun tartuntaetäisyyden perusteella. Työkalu laskee alimpaan uomaan tarttuneen purkupisteen yläpuolisen valuma-alueen. Purkupiste ja sen yläpuolelle laskettu valuma-aluee geometria kirjoitetaan väliaikaiseen tiedostoon Metsäkeskuksen palvelimelle. Palvelu on tarkoitettu vain tietojen tarkasteluun kartalla ja sen tulostamiseen. Käyttäjä ei voi tallentaa tietoa omaan aineistosijaintiin. Sama työkalu on tulossa käytettäväksi myös erillisenä geoprosessointipalveluna, jossa tiedon tallentaminen käyttäjän omaan sijaintiin on mahdollista. Työkalun tausta-aineistoista virtausverkko kuvaa korkeusmallin perusteella laskettuja pintavesien virtausreittejä, joiden perusteella lasketaan myös valuma-aluerajaukset. Korkeusmallista laskettu virtausverkko poikkeaa usein peruskarttaan merkittyjen uomin sijainnista. Tämän takia on tärkeää, että purkupisteen määrittelyssä käytetään apuna virtausverkkoa. Tarkempaa tietoa työkalun käyttämistä tausta-aineistoista sekä niihin liittyvistä epävarmuuksista on esitetty Metsäkeskuksen sivuilla olevissa aineistojen tietotuotekuvauksissa. Sivuilla on myös tulosten tulkintaohje. Laskentaan liittyvistä epävarmuuksista johtuen pelkästään tämän työkalun tuloksia ei pidä käyttää lopullisten tulkintoja ja päätösten perusteena.

2 KÄYTTÖOHJE Valuma-alueen määritys 2 (10) Käyttöönotto Karttapalvelu (Kuva 1) avautuu selaimeen osoitteessa 8aa8e0284f663 tai mobiililaitteella Qr-koodilla Kuva 1 Aloitusnäkymässä kartalla näkyy 2m maanpintamallin laajuus. Valuma-alueen rajaustyökalu avautuu myös valmiiksi. Toimintopainikkeet Karttaselitteet

3 KÄYTTÖOHJE Valuma-alueen määritys 3 (10) Karttatasot Käyttöohjeita Tulostus Etäisyyden ja pinta-alan mittaus Kartan lähennys/loitonnus, paluu aloitusnäkymään, gps Valuma-alueen määritystyökalu, karttahaku, karttapalvelun linkin jakaminen

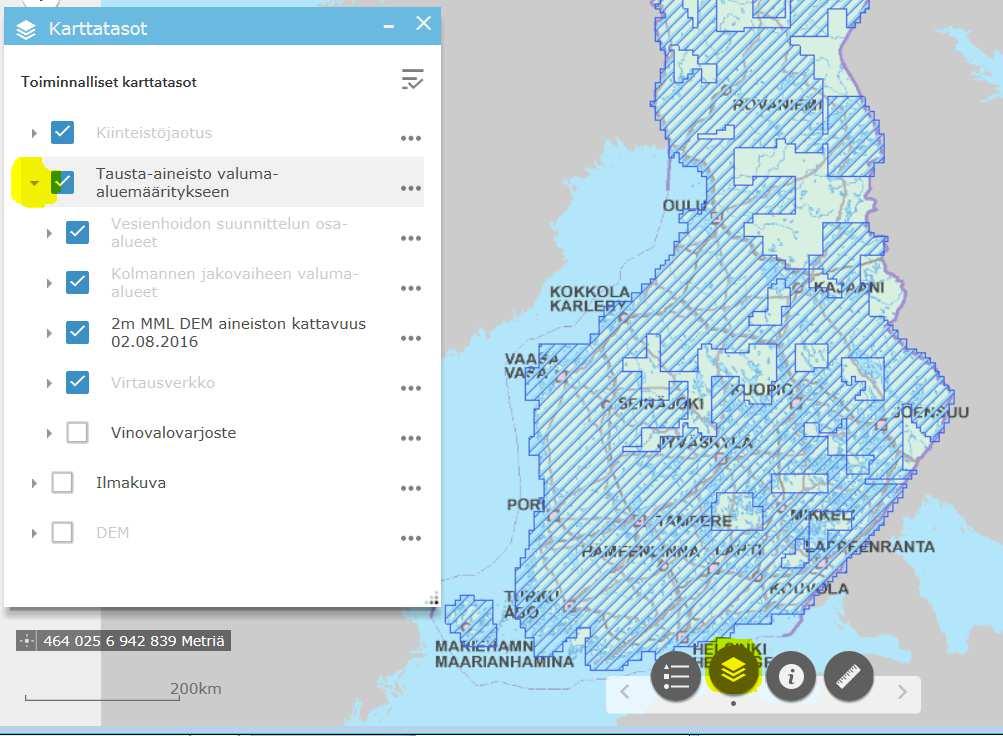

4 KÄYTTÖOHJE Valuma-alueen määritys 4 (10) Karttatasot Karttatason tarkemman sisällön saa näkyville karttatason edessä olevasta - painikkeesta. Kiinteistöjaotus Kiinteistörajoina on käytetty karttapalvelua, joka on tehty Metsäkeskuksella käytössä olevasta Maanmittauslaitoksen kiinteistöjaotuksesta.

5 KÄYTTÖOHJE Valuma-alueen määritys 5 (10) Vesienhoidon suunnittelun osa-alueet Valuma-aluemäärityksessä käytettävät tausta-aineistot on laskettu ko. aluejaon mukaisesti jokaiselle alueelle erikseen. Tästä johtuen alueen rajoilla voi laskennassa esiintyä epäloogisuutta. Kolmannen jakovaiheen valuma-alueet Työkalu määrittää laskennassa käytettävän laajuuden Suomen ympäristökeskuksen kolmannen jakovaiheen valuma-aluerajauksen perusteella. Rajaukseen poimitaan ne alueet, joille käyttäjä asettaa purkupisteitä.

6 KÄYTTÖOHJE Valuma-alueen määritys 6 (10) 2m maanpintamallin laajuus Karttataso kertoo työkalun syöteaineistona käytettävän tarkemman 2m-maanpintamallin laajuuden. Muilta alueilta tausta-aineiston laskennassa on käytetty 10m- maanpintamallia. Vinovalovarjoste Vinovalovarjostetta voi käyttää apuna uomien paikantamisessa.

7 KÄYTTÖOHJE Valuma-alueen määritys 7 (10) Virtausverkko Virtausverkko kertoo maanpintamallin mukaisen pintavesien virtausreitin. Tasoa käytetään apuna purkupisteen määrittelyssä. Virtausreitit on luokiteltu yläpuoleisen valuma-alueen pinta-alan mukaisesti. Ilmakuva Ilmakuva-aineisto tulee esri:n palvelusta.

8 KÄYTTÖOHJE Valuma-alueen määritys 8 (10) Maanpintamalli (DEM) Maanpintamallin läpinäkyvyyttä pääsee säätämään karttatason kohdalla olevasta kolmesta pisteestä. Maanpinnan korkeuden saa näkyviin osoittamalla kartalla.

9 KÄYTTÖOHJE Valuma-alueen määritys 9 (10) Valuma-alueen laskenta 1. Valitaan lomakkeelta purkupisteen kuvake ja osoitetaan haluttu valumaalueen puirkupiste kartalle klikkaamalla. Pisteitä voi olla myösi useampia. Purkupisteen poistaminen tapahtuu klikkaamalla kuvakettta. 2. Tartuntaetäisyys kenttään annetaan purkupisteen tartuntaetäisyys alimpaan vesiuomaan (arvo metreinä). 3. Työkalu käynnistetään Suorita -painikkeella. Laskennan tulokset Tuloksena kartalle piirty valuma-alue ja käyttäjän asettama sekä laskennassa käytetty purkupiste. Valuma-alueen tunnustekstinä näkyy pinta-ala hehtaareina. (kuva 2)

10 KÄYTTÖOHJE Valuma-alueen määritys 10 (10) Kuva 2 Tuloksena kartalle piirtyy asetetun purkupisteen lisäksi työkalun määrittämä alin piste sekä sen perusteella laskettu valuma-alue. Tulokset voi poistaa kartalta Tulosaineisto välilehdeltä ruksi-painikkeella. Laskennassa huomioitavia asioita Laskennan laajuus Työkalu käyttää laskennan tausta-aineistojen rajaamiseen Suomen ympäristökeskuksen kolmannen jakovaiheen valuma-aluejakoa. Mikäli etukäteen on tiedossa, että määriteltävä valuma-alue sijoittuu useammalle valuma-alueelle, kannattaa lisätä määrittelypiste/pisteitä useammalle valuma-alueelle, tällöin laskennan laajuus käsittää useamman kolmannen jakovaiheen. Laskenta-aika Työkaluun on asetettu laskennan kestolle 20 minuutin maksimiaika. Tämän jälkeen työkalu lopettaa laskennan. Laskennan keskeyttämisestä tulee ilmoitus. Tulosten luotettavuus Laskentaan liittyy monia epävarmuuksia. Tästä johtuen pelkästään sen tulosten perusteella ei voida tehdä lopullisia tulkintoja. Työkalun käyttämät tausta-aineistot on laskettu karttatasossa vesienhoidon suunnittelun osaalueet esitettyjen rajausten perusteella. Laskennan tuloksissa voi esiintyä epäloogisuutta ko. alueiden rajoilla taehtävissä valuma-aluemäärityksissä. Tulosten tulkinnasta on lisätietoa ohjeessa; valuma-alueen määritys_ tulosten tulkinta
