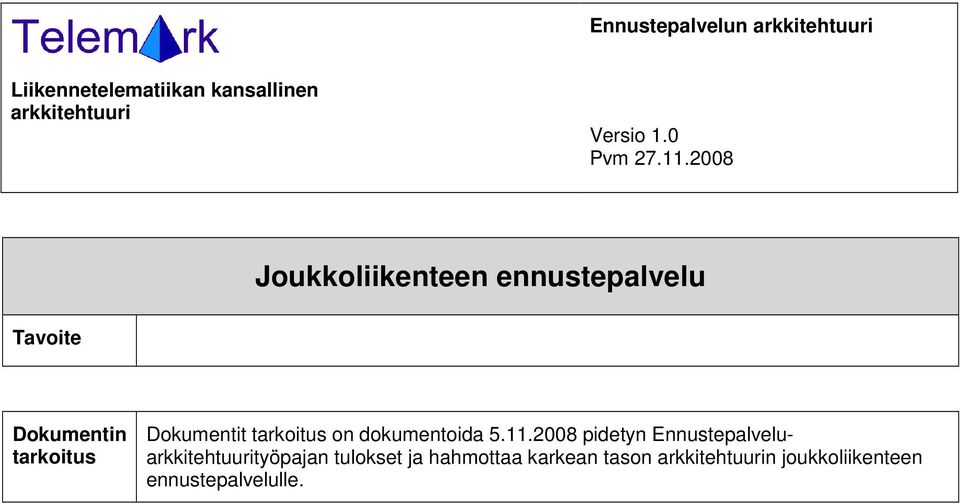

1 Ennustepalvelun arkkitehtuuri Liikennetelematiikan kansallinen arkkitehtuuri Versio 1.0 Pvm Joukkoliikenteen ennustepalvelu Tavoite Dokumentin tarkoitus Dokumentit tarkoitus on dokumentoida pidetyn Ennustepalveluarkkitehtuurityöpajan tulokset ja hahmottaa karkean tason arkkitehtuurin joukkoliikenteen ennustepalvelulle.

2 Käsitteellinen arkkitehtuuri Poikkeustilanne Matkustaja info Kaluston MPK operatiivinen Liikennöinnin seuranta ja LIVA-etuudet rajapinta ottaa vastaan paikannusviestejä ajoneuvoilta. n sijaintitiedon lisäksi viestissä voi olla muutakin ajoneuvoon liittyvää tietoa esim. liittyen linjaan, jota ollaan ajamassa tai ajoneuvon matkustajamäärään. Aikataulut Reittitiedot Ennusterajapinta Joukkoliikennetie don jakelupalvelu Paikannuspalvelu välittää ajoneuvojen paikannustietoa paikannusrajapinnan välityksellä ennustepalvelulle. Ennustepalvelu muodostaa ajoneuvon sijaintitiedon sekä muun käytettävissä oleva tiedon (mm. aikataulu-, reitti-, verkon tila- ja kelitietojen perusteella ennusteen ajoneuvon etenemiselle jatkossa sen reitillä suhteessa alkuperäisen aikatauluun (onko ajoneuvo etuajassa tai myöhässä ja kuinka paljon). standardit rajapinnat JL-verkon tilatieto Häiriötiedot Kulkutiedot (historia) kelitieto liikenteen sujuvuustieto Ennuste palvelu Paikannusrajapinta Paikannus palvelu Ennustepalvelu jakaa ennustetietoa joukkoliikennetiedon jakelupalvelun kautta standardin ennusterajapinnan kautta ennustetiedon käyttökohteille. Ennustetietoa hyödynnetään mm: Poikkeustilanteiden hallinnassa Matkustajainfon tuottamisessa Kalustonhallinnassa ajosarjatiedot MPK:ten operatiivisessa hallinnassa rajapinta Liikennöinnin seurannassa ja hallinnassa Liikennevaloetuuksien hallinnassa

3 Käyttökohteet Nimi Poikkeustilanteiden Matkustaja info Kaluston MPK operatiivinen Liikennöinnin seuranta ja LIVA etuudet Ennustetieto on erityisen merkityksellistä poikkeustilanteissa silloin, kun ajoneuvot eivät kulje suunnitellussa aikataulussa. Poikkeustilanteiden hyvä edellyttää tietoa siitä, kuinka ajoneuvot liikkuvat suhteessa niiden suunniteltuihin reitteihin ja aikatauluihin. Tietoa joukkoliikennevälineiden ennustetuista saapumisajoista pysäkeille hyödynnetään matkustajainfon tuottamisessa. Matkustajainfoa esitetään mm. pysäkkien ja asemien infotauluilla, joukkoliikenneoperaattorien internetsivuilla, henkilökohtaisissa päätelaitteissa (ml. matkapuhelimet) sekä kuulutuksina asemilla ja matkakeskuksissa. Liikennöitsijä hallitsee ennustetiedon perusteella kalustoaan erityisesti poikkeuksellisissa liikennetilanteissa. Matkapalvelukeskukset tarvitsevat myös ennustetietoa kuljetusten suunnitteluun ja hallitsemiseen. Joukkoliikenneoperaattorit ja liikennöitsijät käyttävät ajoneuvojen ennustetietoja suhteessa suunniteltuihin aikataulu- ja reittitietoihin oman liikennöintinsä seurantaan ja an. Ennustetiedon perusteella voidaan hallita liikennevaloetuuksien ohjausta kaupunkialueilla.

4 Käyttökohteiden vaatimukset ennustepalvelulle Ennustepalvelun mahdollistettava myös manuaalisesti annettujen ennusteiden toimittaminen vastaanottajille sekä ennustetietojen toimittamisen kytkeminen pois päältä. Ennustepalvelun tulisi ilmoittaa myös reittipoikkeamat Ennustepalvelun lähettämän tiedon oltava parametrisoitavissa, liittyen esim.: Ennusteen pituuteen Tietojen päivitysväliin Toimitetaanko kaikki tiedot vai vain poikkeamat Kuinka pienistä poikkeamista välitetään tieto Ennustepalvelussa oltava sekä push- että pull-rajapinnat. Ennustepalvelun voitava lähettää tuhansia muutostietoja sekunnissa. Ennusteen tulisi sisältää seuraavia tietoja: n tilatiedot (normaali, pysähdyksissä, offline, häiriintynyt) Nopeus, ovitiedot Matkustajatiedot Toteutunut poikkeama ja ennustettu poikkeama Ennustetiedot voitava hakea tietylle lähdölle. Ennustetiedot voitava hakea tietylle ajosarjalle (missä ajoneuvon tulee olla seuraavaksi). Ennusteet voitava kohdistaa aikataulutietojen perusteella johonkin lähtöön. Ennustepalvelun tuottamia tietoja voitava hyödyntää kuljettajien työvuorosuunnittelussa. Ennustepalvelun tulisi tuottaa pysäkille seuraavat tiedot: Pysäkkiä käyttävät linjat Pysähtymisajat pysäkille (suunniteltu/ ennustettu) Ennustettuihin lähtöihin tulevat tilatiedot Ennustepalvelun välitettävä tieto perutuista lähdöistä. Prosessikomponenttien kuvaukset Komponentti Joukkoliikenne ajoneuvo (bussi, juna, metro, raitiovaunu), joka kulkee reitillänsä ja lähettää tietoa sijainnistaan paikannuspalvelulle.

5 Paikannuspalvelu Ennustepalvelu Joukkoliikenteelle ominaista tietoa ajoneuvodataan lisäävä palvelu välittää ajoneuvokohtaista sijainti ja tilatietoa paikannusrajapinnan kautta ennustepalvelulle. Ennustepalvelu muodostaa ajoneuvon paikannustiedon perusteella ennusteen ajoneuvon saapumisesta pysäkille. Ennustepalvelu käyttää ennusteen muodostamisessa paikannustiedon muodostamisessa esimerkiksi seuraavia tietoja: Aikataulutiedot Reittitiedot Joukkoliikenneverkon tilatieto Häiriötiedot Kulkutiedot (historia) Kelitiedot Liikenteen sujuvuustiedot Ajosarjatiedot Joukkoliikennetiedon jakelupalvelu Joukkoliikennetiedon jakelupalvelu välittää tietoa joukkoliikenne ajoneuvojen paikka- ja ennustetiedoista ennusterajapinnan kautta kolmansille osapuolille. Rajapintakuvaukset rajapinta Standardi rajapinta ajoneuvon sijainti- ja tilatiedon välittämiseksi ajoneuvoista. Paikannusrajapinta Standardi rajapinta ajoneuvon paikannustiedon välittämiseksi paikannuspalvelusta Ennusterajapinta Standardi rajapinta ajoneuvon sijainti-, tila- ja ennustetiedon välittämiseksi.
