1 Liikennetiedotus digi-tv:ssä pilottiprojekti Liikennetelematiikan kansallinen arkkitehtuuri Liikennetiedotus digi-tv:ssä -pilottiprojekti Tavoite Arkkitehtuuri kuvaa, kuinka liikennetiedot esitetään "Liikennetiedotus digi-tv:ssä" - pilottiprojektissa, ja kuinka tietoa tuottavat liikennealan organisaatiot (YTV, Tieliikelaitos ja Tiehallinto) toimittavat tiedon lähetyksen tuottajille. Lisäksi kuvataan lyhyesti, kuinka digitelevisioon tulevat liikennetiedot jalostetaan sekä kuinka digitelevision katselija palvelua käyttää. Dokumentin tarkoitus Tämä dokumentti kuvaa Liikennetiedotus digi-tv:ssä pilottiprojektin tiedontuottamisprosessin, keskeiset toiminnot, niiden väliset tietovirrat sekä merkittävät rajapinnat. Lisäksi dokumentti kuvaa tärkeimmät kehityskohteet, jotta digitelevision liikennetiedotus vastaisi mahdollisimman pitkälti yleisön tarpeita. Dokumentti toimii lähtökohtana mahdolliselle tarkemmalle arkkitehtuurille, jossa digi-tv:n laajamittaista hyödyntämistä eri lähteistä tulevien liikennetietojen välittämiseen tarkasteltaisiin. Sisältö Käsitteellinen arkkitehtuuri Liikennetiedotus digi-tv:ssä pilottiprojekti Rajapintakuvaukset Jatkokehityskohteet

2 Käsitteellinen arkkitehtuuri Pilottiprojekti

3 Prosessikomponenttien kuvaukset Komponentti Tiedotusaineiston (1) DVB-html sivujen (1) Tiedotusaineiston (2) DVB-html sivujen (2) Tiedotusaineiston (3) DVB-html sivujen (3) Ajastettu sisällön haku Liittymäpalvelimen operointi Objektikarusellin muodostus Objektikarusellin liittäminen valtakunnalliseen TV-lähetykseen Kanavanipun lähettäminen TV-verkkoon Käyttäjä valitsee liikennekanavan Kanavan sisältö latautuu Käyttäjä käyttää palvelua Kuvaus Pääkaupunkiseudun bussiliikenteen lähituntien aikataulutiedot tuotetaan YTV:n joukkoliikennerekisterin tiedoista. Valittu tiedotusaineisto tuotetaan DVB-html -sivuina YTV:n palvelimelle Valtakunnallisen tie- ja liikenneaiheisen keskustelufoorumin "Katukanavan" tiedoista tuotetaan digi-tv:lle soveltuva sisältö Valittu tiedotusaineisto tuotetaan DVB-html -sivuina Tieliikelaitoksen palvelimelle Tiehallinnon pääkaupunkiseudun kelikameroiden tiedoista ja kuvista tuotetaan digi-tv:lle soveltuva sisältö Valittu tiedotusaineisto tuotetaan DVB-html -sivuina Tiehallinnon palvelimelle Digitan palvelin hakee ajastetusti (~5min välein) uuden tietosisällön tiedontuottajien palvelimilta. Haku tapahtuu käyttäen yleisiä Internettiedostonsiirrossa käytettäviä protokollia, kuten FTP, http, HTTPS, SSH. Liityntäpalvelin operoi ajastettua tietosisällön hakua tiedontuottajien palvelimilta. Tiedostoista ja selainsovelluksesta muodostetaan objektikaruselli ja paketoidaan lähetystä varten. Mikäli muutokset eivät vaadi karusellirakenteen uudelleen luontia, voidaan karusellirakenteen uudelleenluonti ohittaa. Objektikaruselli liitetään erinäisten digi-tv-verkon komponenttien kautta osaksi valtakunnallista B-kanavanipun TV-lähetystä. B-kanavanippu lähetetään valtakunnalliseen TV-lähetykseen. Suomen 38:sta TV-asemasta Liikenneportaali lähetetään 23:n aseman kautta, joiden peittoalue on 99 %. Käyttäjä valitsee digi-tv (MHP) -vastaanottimen kautta palvelun nimeltä Liikenne 25 (Liikennetiedotusportaali). Selainohjelma ja kanavan tietosisältö latautuu TV-verkon kautta. (Myöhemmin tietosisältö ja mahdollisesti myös itse selainohjelma ainakin osittain voidaan ladata paluukanavan kautta tai se voidaan kiinteästi asentaa kehittyneen MHP-boxin kovalevylle) Käyttäjä hakee palvelusta pääkaupunkiseudun kelikameratietoja tai bussiaikatauluja sekä seuraa valtakunnallisessa Katukanavassa käytävää keskustelua.

4 Tiedotusaineiston yhdistely Sisällön yhdistelijä voi vaihtoehtoisesti kerätä tiedot suoraan tiedotusaineiston tuottajilta, muodostaa niistä liikennetiedotuspalvelut Yhteydet Tunnus DTV001 DTV002 DTV003 DTV004 DTV005 DTV006 DTV007 DTV008 DTV009 DTV010 DTV011 DTV012 DTV013 DTV014 DTV015 DTV016 DTV017 DTV018 Kuvaus Pääkaupunkiseudun bussiliikenteen aikataulu- ja vuorotiedot joukkoliikennerekisteristä sisältäen viimeisen kahden tunnin tiedot Tieliikelaitoksen ylläpitämän Katukanavan sisältämät uusimmat tiedot Tiehallinnon pääkaupunkiseudun kelikameroiden uusimmat kuvat ja tiedot Pääkaupunkiseudun bussiliikenteen aikataulu- ja vuorotiedot DVBhtml -sivuina Tieliikelaitoksen Katukanavan tiedot DVB-html -sivuina Tiehallinnon pääkaupunkiseudun kelikameroiden kuvat ja tiedot DVBhtml -sivuina Eri lähteistä haettavan ajastetun tiedon päivitysrytmi Pääkaupunkiseudun bussiliikenteen aikataulu- ja vuorotiedot, Tiehallinnon kelikameroiden kuvat ja tiedot sekä valtakunnallisen katukanavan tiedot objektikarusellin muodostamista varten Objektikarusellin kulloinkin esittämä liikennetieto Objektikaruselli valtakunnallisessa tv-lähetyksessä Liikennekanava valtakunnallisessa TV verkossa Ortikon-selain ja liikennekanavan tiedot Käyttäjän valitsemat tiedot Paluukanava Tiehallinnolle aineistoon liittyvien tarkempien kyselyjen, kuten esimerkiksi reittihakujen tekemiseksi Paluukanava Tieliikelaitokselle aineistoon liittyvien tarkempien kyselyjen tekemiseksi tai oman tiedotteen jättämiseksi Katukanavaan Paluukanava YTV:lle aineistoon liittyvien tarkempien kyselyjen, kuten esimerkiksi reittihakujen tekemiseksi YTV:n joukkoliikennerekisterin tiedot tiedotusaineiston yhdistelijälle Tieliikelaitoksen Katukanavan tiedot tiedotusaineiston yhdistelijälle

5 DTV019 DTV020 Tiehallinnon kelikamerakuvat ja niihin liittyvät tiedot tiedotusaineiston yhdistelijälle Yhdistetty tiedotusaineisto

6 Rajapintakuvaukset

7 Rajapintakuvaukset 1. DTV001, DTV002 ja DTV003 tiedontuottajien aineiston välittäminen Standardi rajapinta tiedontuottajien tiedotusaineiston välittämiseksi DVB-html - muotoisten sivujen tuottamiseksi 2. DTV004, DTV005, DTV006 ja DTV020 sisällön välittäminen DVB-htmlsivuina Tiedontuottajien tai tiedotusaineiston yhdistelijän tuottamien tietoaineistojen kuvauskielenä käytetään DVB-standardien mukaista DVB-HTML -kuvauskieltä

8 Jatkokehityskohteet Liikennetiedotus digi-tv:ssä Palvelun käyttäjät Käyttäjä valitsee liikennekanavan 3 DTV012 kanavan sisältö latautuu DTV käyttäjä käyttää palvelua liittymäpalvelimen operointi 2 Sisällön YTV Tieliikelaitos Tiehallinto Digita yhdistelijä 5 6 Tiedotusaineiston Tiedotusaineiston Tiedotusaineiston Tiedotusaineiston yhdistely DTV019 DTV018 DTV017 DTV003 DTV002 DTV001 1 DVB-html sivujen DVB-html sivujen DVB-html sivujen DTV Ajastettu sisällön haku DTV006 DTV005 DTV004 DTV020 DTV011 objektikarusellin DTV008 objektikarusellin liittäminen DTV009 muodostus valtakunnalliseen DTV010 tv-lähetykseen DTV014 DTV015 kanavanipun lähettäminen TV-verkkoon 4 11 DTV016

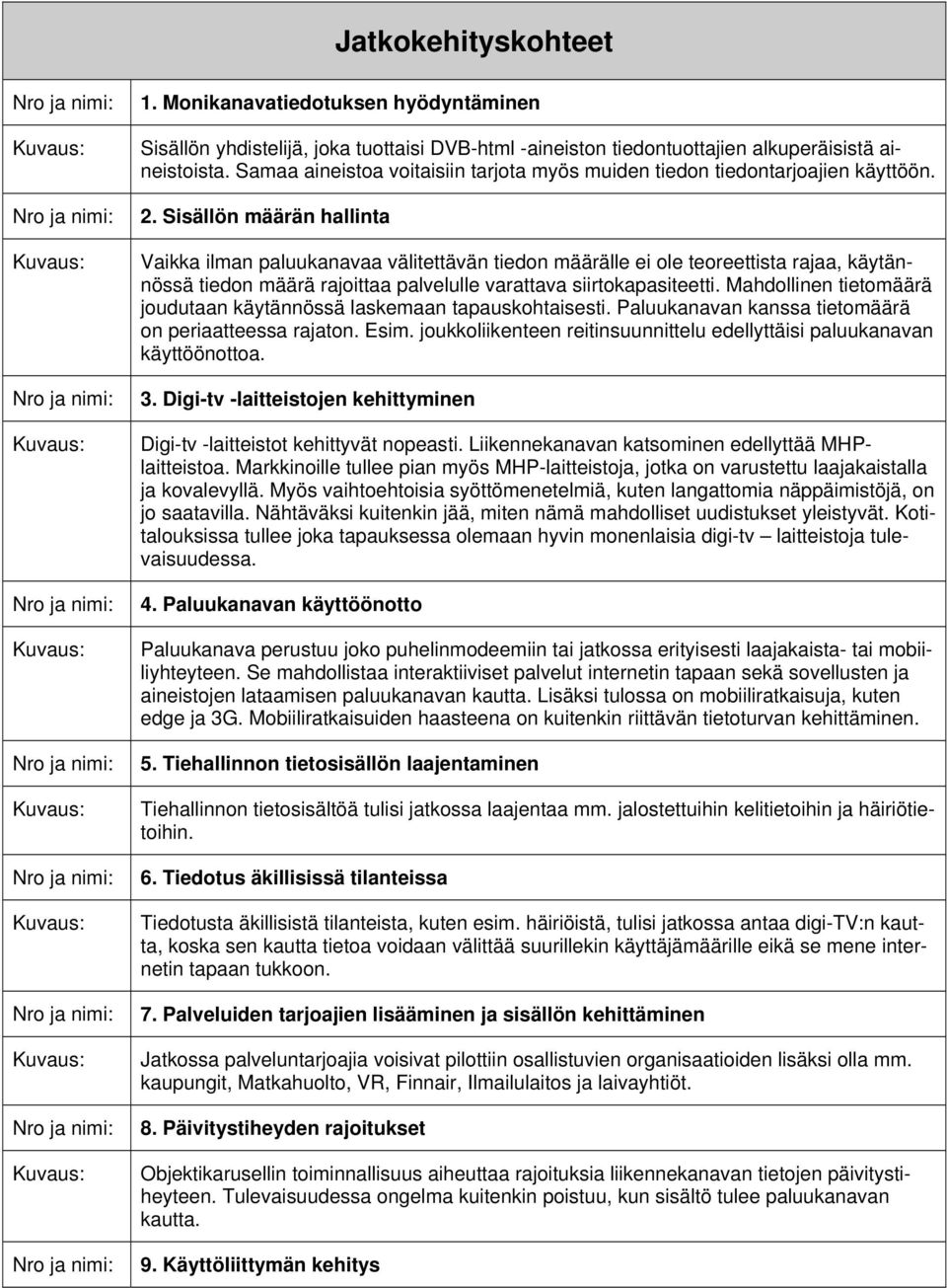

9 Jatkokehityskohteet 1. Monikanavatiedotuksen hyödyntäminen Sisällön yhdistelijä, joka tuottaisi DVB-html -aineiston tiedontuottajien alkuperäisistä aineistoista. Samaa aineistoa voitaisiin tarjota myös muiden tiedon tiedontarjoajien käyttöön. 2. Sisällön määrän hallinta Vaikka ilman paluukanavaa välitettävän tiedon määrälle ei ole teoreettista rajaa, käytännössä tiedon määrä rajoittaa palvelulle varattava siirtokapasiteetti. Mahdollinen tietomäärä joudutaan käytännössä laskemaan tapauskohtaisesti. Paluukanavan kanssa tietomäärä on periaatteessa rajaton. Esim. joukkoliikenteen reitinsuunnittelu edellyttäisi paluukanavan käyttöönottoa. 3. Digi-tv -laitteistojen kehittyminen Digi-tv -laitteistot kehittyvät nopeasti. Liikennekanavan katsominen edellyttää MHPlaitteistoa. Markkinoille tullee pian myös MHP-laitteistoja, jotka on varustettu laajakaistalla ja kovalevyllä. Myös vaihtoehtoisia syöttömenetelmiä, kuten langattomia näppäimistöjä, on jo saatavilla. Nähtäväksi kuitenkin jää, miten nämä mahdolliset uudistukset yleistyvät. Kotitalouksissa tullee joka tapauksessa olemaan hyvin monenlaisia digi-tv laitteistoja tulevaisuudessa. 4. Paluukanavan käyttöönotto Paluukanava perustuu joko puhelinmodeemiin tai jatkossa erityisesti laajakaista- tai mobiiliyhteyteen. Se mahdollistaa interaktiiviset palvelut internetin tapaan sekä sovellusten ja aineistojen lataamisen paluukanavan kautta. Lisäksi tulossa on mobiiliratkaisuja, kuten edge ja 3G. Mobiiliratkaisuiden haasteena on kuitenkin riittävän tietoturvan kehittäminen. 5. Tiehallinnon tietosisällön laajentaminen Tiehallinnon tietosisältöä tulisi jatkossa laajentaa mm. jalostettuihin kelitietoihin ja häiriötietoihin. 6. Tiedotus äkillisissä tilanteissa Tiedotusta äkillisistä tilanteista, kuten esim. häiriöistä, tulisi jatkossa antaa digi-tv:n kautta, koska sen kautta tietoa voidaan välittää suurillekin käyttäjämäärille eikä se mene internetin tapaan tukkoon. 7. Palveluiden tarjoajien lisääminen ja sisällön kehittäminen Jatkossa palveluntarjoajia voisivat pilottiin osallistuvien organisaatioiden lisäksi olla mm. kaupungit, Matkahuolto, VR, Finnair, Ilmailulaitos ja laivayhtiöt. 8. Päivitystiheyden rajoitukset Objektikarusellin toiminnallisuus aiheuttaa rajoituksia liikennekanavan tietojen päivitystiheyteen. Tulevaisuudessa ongelma kuitenkin poistuu, kun sisältö tulee paluukanavan kautta. 9. Käyttöliittymän kehitys

10 Liikennekanavan käyttöliittymää tulee jatkossa kehittää mm. asiakaspalautteen ja käyttäjätestien perusteella. 10. Tieto asiakastarpeista Tietoa liikennekanavan asiakastarpeista tulee jatkossa kerätä mm. asiakaspalautteen, - haastattelujen ja -kyselyjen avulla. 11. Paluukanavien standardit Paluukanavapalveluissa tulisi hyödyntää samoja mahdollisia standardeja kuten Internetpalveluissa.
