1 TIMO O SALMI 1. SAVUNPOISTON PERIAATTEET 2. SAVUNPOISTON MITOITUS 3. TUOTTEIDEN VAATIMUKSENMUKAISUUS - RAKENNUSTUOTEASETUS (RTA) - CE MERKINTÄ JA SUORITUSTASOILMOITUS (NAS-STANDARDIT) - SP-JÄRJESTELMÄN TARKASTUS 1

2 1. SAVUNPOISTON PERIAATTEET 2

3 Savunpoiston tehtävät Poistaa savukaasut Poistaa lämpöä 3

4 Savunpoiston tarkoitus 1. Ihmisten poistumisen turvaaminen 2. Palokunnan toiminnan helpottaminen 3. Palokaasujen syttymisen estäminen (lieskahdus) 4. Savuvahinkojen vähentäminen 5. Rakenne- ja laitevaurioiden vähentäminen 6. Rakenteiden kantokyvyn säilyttäminen 4

5 Syttymättömien savukaasujen poisto tärkeää! 5

6 Savulohkot Savulohko rajataan savusulkujen ja rakenteiden avulla Savulohko Savusulku Korvausilma Savulohkon pituus korkeintaan 60 m 6

7 Savulohkojen muodostaminen savusuluilla Savusulut Poistumisen turvaaminen Savun leviämisen estäminen savuvahinkojen rajoittaminen savukerroksen painumisen estäminen 7

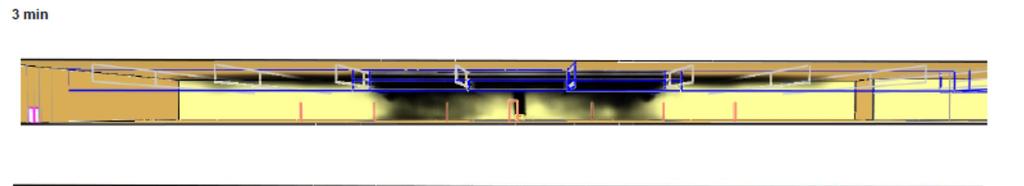

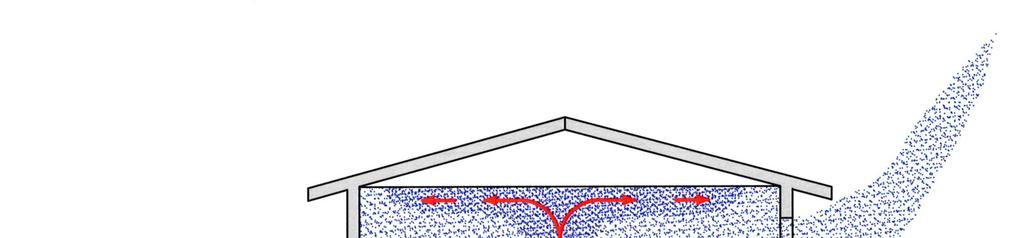

8 Savusulun vaikutus savun leviämiseen 8

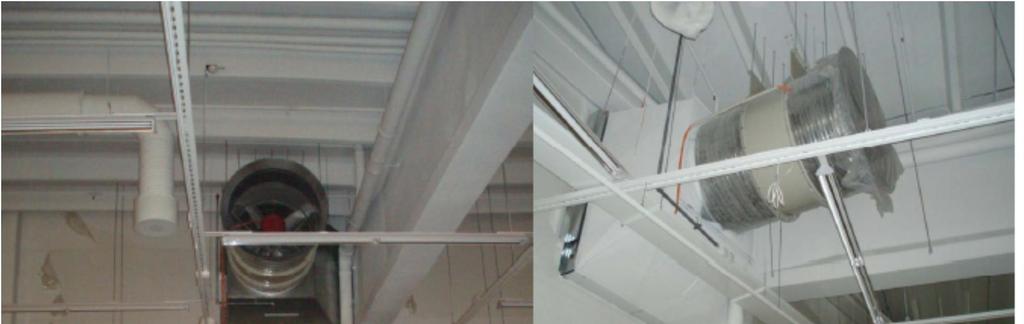

9 Savunpoistopuhallin (+ savusulku) Puhallin riittävän etäälle savusulusta. Palonkestävä kaapelointi. Suurten savusulun aukkojen tiivistys 9

10 Korvausilma ja uloskäynti Automaattinen savunpoisto ja oviautomatiikan vikaantuminen on otettava huomioon! 10

11 Tilasuunnittelussa huomioonotettavia asioita Savuttoman vyöhykkeen vähimmäiskorkeus Savupatjan vähimmäispaksuus Savulohkojen koko Savunpoistokanavat Savunpoistoaukot 11

12 Savunpoistotaso I Avataan ovet ja ikkunat Ikkunat pitää olla molemmilla puolilla rakennusta, jotta savunpoisto niiden kautta onnistuisi tuulensuunnasta riippumatta. 12

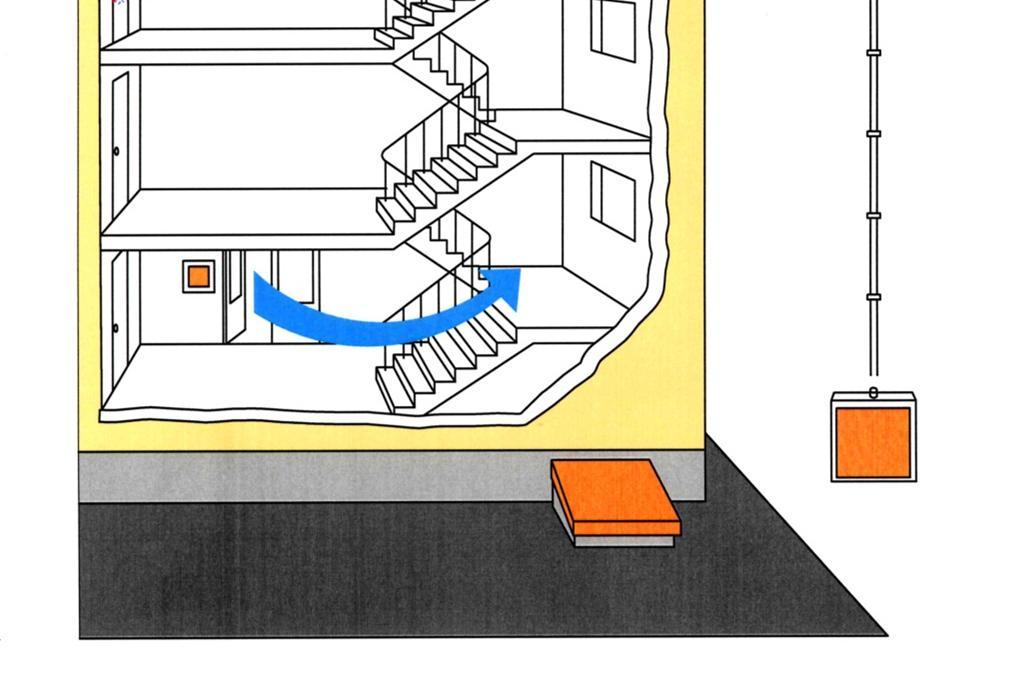

13 Savunpoistotaso II Palokunta käynnistää 13

14 Savunpoistotaso III Automaattinen savunpoisto 14

15 Savunhallintajärjestelmän valinta Painovoimainen ja koneellinen savunpoisto ovat usein vaihtoehtoja Painovoimainen savunpoisto (savunpoistoluukut): Sopii tiloihin, joissa on suuri palokuorma ja lämmön muodostus Koneellinen savunpoisto soveltuu tiloihin, joissa savun lämpötila on alhainen (sprinklatut kohteet) tai joissa savu poistetaan kanavia pitkin; maanalaiset tilat SP-tasot I ja II: alhainen henkilöturvallisuusriski. SP-taso III: kohteissa, joissa ihmisten poistuminen savuttomia kulkureittejä käyttäen Suuntapainepuhaltimet: Tunnelit, autopaikoitustilat Paineistus: Korkeat rakennukset, poistumisreittien turvaaminen, vaativat maanalaiset tilat 15

16 Savunpoiston mitoitusmenetelmät ( Prosenttimitoitus, RIL232 kohta 4.3.4) - savunpoistotaso I Kaavamitoitus, RIL232 kohta savunpoistotaso II Vakiopalotehoon perustuva mitoitus, RIL232 kohta savunpoistotaso III Ilmanvaihtokertoimeen perustuva mitoitus - savunpoistotaso I, matalat tilat h 3,5 m 16

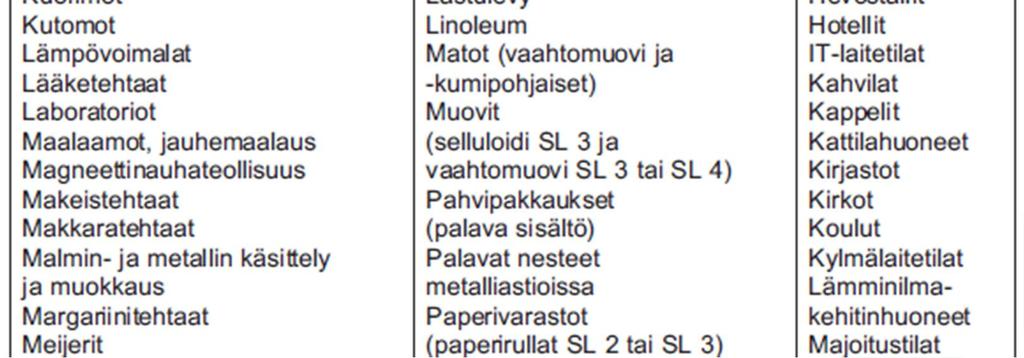

17 Ilmanvaihtokertoimeen perustuva mitoitus Savunpoistoluokat vaikuttavat savunpoiston mitoitukseen Savunpoistoluokkia on 4: SL1, SL2, SL3 ja SL4 Palamis- ja savunmuodostusominaisuus määräytyy toimialaluettelon perusteella Palokuormien vaikutus otetaan huomioon Saman palo-osaston sisällä voi olla eri savunpoistoluokkiin kuuluvia savulohkoja 17

18 Savunpoistoluokka 1 (SL1) 18

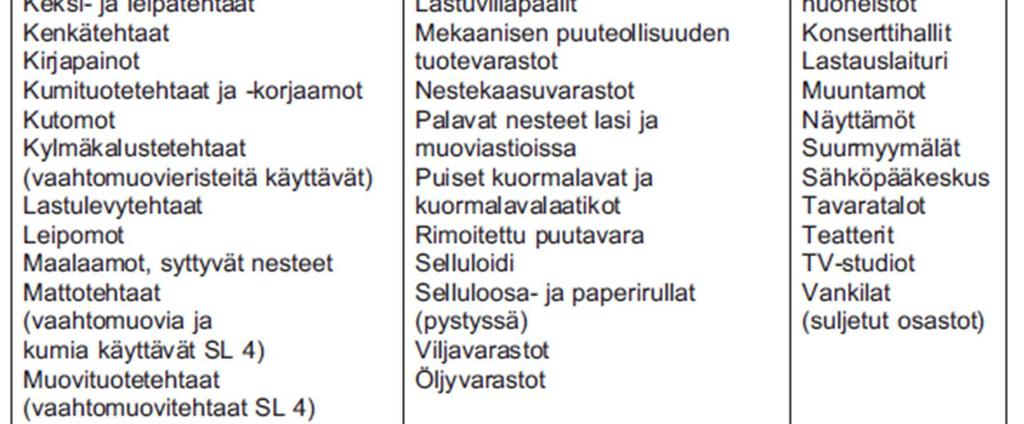

19 Savunpoistoluokka 2 (SL2) 19

20 Savunpoistoluokka 2 (SL2) 20

21 Savunpoistoluokka 3 (SL3) 21

22 Savunpoistoluokka 4 (SL4) 22

23 SAVUNPOISTON MITOITUS, ilmanvaihtokertoimella (IV k ) Koneellinen savunpoisto (Puhaltimet) Kokonaisvirtaama m 3 /s: V tot = IV k * h * A s / 3600 h = huonekorkeus A s = savulohkon pinta-ala Savunpoistoluukut Geometrinen kokonaispinta-ala m 2 : A v = V tot (yksikkönä m 2, RIL232) Tehollinen kokonaispinta-ala m 2 : A v C v = 0,5 * V tot 23

24 MITOITUS (Yhteensovitettu RIL232:n kanssa) IV-kerroin ( IV k ) ei sprinklausta kohde sprinklattu Savunpoistoluokka 1 5 2,8 Savunpoistoluokka ,5 Savunpoistoluokka ,8 Savunpoistoluokka ,2 Mikäli sp:lla haetaan henkilöturvallisuutta erillinen harkinta / toiminnallinen tarkastelu 24

25 Mitoitusesimerkkejä Hoitolaitos, vuodeosasto 800 m 2, huonekorkeus 2,8 m, sprinklattu Painovoimainen savunpoisto ikkunoiden kautta Savunpoisto ( 4,8 x 2,8 x 800 / 3600 ) m 3 /s = V v = A v = 2,99 m 2 Avattavia ikkunoita tarvitaan 3 m 2 (molemmin puolin hoitosiipeä) (eivät CE-merkittyjä geometrinen pinta-ala) Parkkihalli 3000 m 2, huonekorkeus 2,6 m, automaattinen paloilmoitin Koneellisesti: 14 x 2,6 x 3000 / 3600 m 3 /s = 30,3 m 3 /s = V tot ) Painovoimaisesti: 0,5 x 30,3 m 2 = 15,2 m 2 (A v C v = 0,5 * V tot ), CE-merkityt luukut Prosessisähkötila, 400 m 2, korkeus 2,5 m, autom. paloilmoitin Koneellisesti 14 x 2,5 x 400/ 3600 m 3 /s = 3,9 m 3 /s 25

26 3. TUOTTEIDEN VAATIMUKSENMUKAISUUS - RAKENNUSTUOTEASETUS (RTA) - CE MERKINTÄ JA SUORITUSTASOILMOITUS (NAS-STANDARDIT) - SP-JÄRJESTELMÄN TARKASTUS 26

27 Muutos CPD:stä CPR:ään (Rakennustuoteasetus) Rakennustuoteasetuksen (CPR) voimaantulolla tavoitellaan kaupanesteiden poistamista EU:n sisämarkkinoilla Tavoitteena CE-merkittyjen rakennustuotteiden vapaa liikkuvuus EU maiden välillä Maat, joissa CPR on voimassa 27

28 Kuinka CE-merkittyä tuotetta käytetään? VALMISTAJA Merkitsee tuotteen CE-merkinnällä, kun suoritustasoilmoitus (DoP) on asianmukaisesti laadittu. Valmistaja ottaa vastuun suoritustasoilmoituksen sisällöstä. SUUNNITTELIJA Valitsee rakennuskohteen vaatimukset ja rakentamismääräykset täyttävän tuotteen URAKOITSIJA Toteaa rakennustuotteiden olevan suoritustasoilmoituksen mukaisia RAKENNUSVALVONTA Toteaa rakennustuotteen vaatimuksenmukaisuuden CE-merkinnän perusteella HANKKEESEEN RYHTYVÄ Vastaa viime kädessä hankkeesta 28

29 Rakennustuoteasetus CPR Pohjautuen CPR, tuoteominaisuudet tulee varmennetusti ilmoittaa siten, että tuotteen ominaisuuksia voidaan verrata kansallisiin vaatimuksiin Tällä tavoin poistetaan kaupan esteet jäsenmaiden välillä Rakentamista koskevat vaatimukset asetetaan kansallisesti 29

30 Määritelmiä CPD (Construction Product Directive); Rakennustuotedirektiivi. Eurooppalainen standardisointityö (CEN hen) on perustunut rakennustuotedirektiiviin (89/106/EC). Jäsenmailla on ollut suositus ottaa nämä tuotestandardit kansallisesti käyttöön. CPR (Construction Product Regulation); Rakennustuoteasetus CPD korvautui CPR:llä (305/2011). CE-merkinnän käyttö on nyt pakollista jokaisessa jäsenvaltiossa, mikäli harmonisoitutuotestandardi (hen) on olemassa tuoteryhmälle. Kansallisia rakentamismääräyksiä tulee muuttaa siten, että CE-merkittyjen tuotteiden käytölle ei aseteta tarpeettomia esteitä. 30

31 Määritelmiä DoP (Declaration of performance); Suoritustasoilmoitus. Valmistaja tuottaa tämän dokumentin pohjautuen tuoteryhmän hen tai ETA. Valmistajalle on perusvaatimuksena tuottaa ko. dokumentti ennen CEmerkin kiinnittämistä. Dokumentin nimi oli aikaisemmin (ennen ) vaatimustenmukaisuusvakuutus (Declaration of Conformity). DoP on ainut tapa valmistajalle esittää tuotteen suorituskykyyn liittyvät asiat. Dokumentti on tuotettava kaikilla niillä kielillä, joissa tuotetta suunnitellaan myytäväksi. DoP paperi seuraa tuotetoimituksen mukana (FW), ja tulee olla saatavissa myös sähköisesti yrityksen kotisivuilta. 31

32 Määritelmiä hen (harmonised Product Standard); harmonisoitu tuotestandardi. Savunhallinnan tuotestandardit (standardisointijärjestö CEN julkaisemat) tällä hetkellä: - Savusulut SFS-EN Savunpoistoluukut SFS-EN Savunpoistopuhaltimet SFS-EN Paineistus SFS-EN Savunhallintakanavat SFS-EN Savunhallintapellit SFS-EN Tehonlähteet SFS-EN

33 Määritelmiä hen (harmonised Product Standard); harmonisoitu tuotestandardi. Tämä standardi antaa yksityiskohtaista tietoa seuraavista asioista: - Vaatimukset tuoteryhmälle (osa 4) - Testausmenetelmät ja standardit tuoteryhmälle - DoP sisältö tuoteryhmälle ja CE-merkintä ohjeet - Suoritustason raja-arvoja - Kuinka valmistaja vahvistaa suoritusarvot - Tarpeen kolmannen osapuolen käyttöön; akreditoitu testauslaboratorio ja akreditoitu ilmoitettu laitos 33

34 CE-merkinnän käyttö muuttuu pakolliseksi ENNEN JATKOSSA CE-merkintä mahdollinen,mutta tuotteet ilman merkintää myös käytössä Vain CE-merkittyjä tuotteita käytettävä, jos hen olemassa Valmistajan tulee CE-merkitä tuotteensa, jos hen olemassa. Valmistajan on tehtävä suoritustasoilmoitus (DoP) 34

35 NAS-Standardit Eivät saa olla ristiriidassa harmonisoitujen tuotestandardien (hen) kanssa Esittävät minimitason vaatimukset Suomessa käytettäville savunpoistolaitteille Tähän mennessä on julkaistu viisi (5) NAS-standardia. SFS 7023 Savusulut SFS 7024 Savunpoistoluukut SFS 7025 Savunpoistopuhaltimet SFS 7028 Savunhallintakanavat SFS 7029 Savunhallintapellit Laadinnan alla ovat standardit ohjauskeskuksista ja tehon lähteistä 35

36 SFS 7023 Savusulut 36

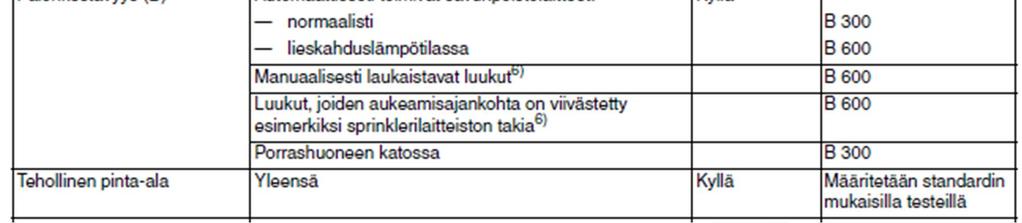

37 SFS 7024 Savunpoistoluukut 37

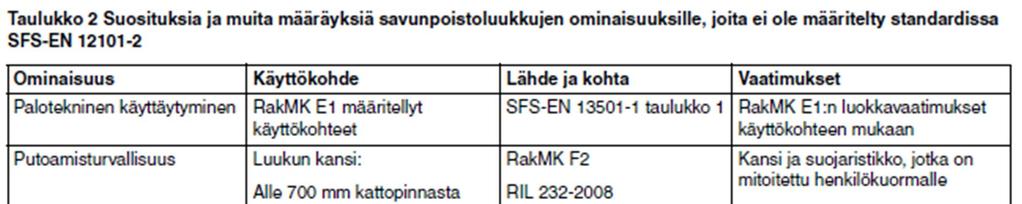

38 SFS 7024 Savunpoistoluukut 38

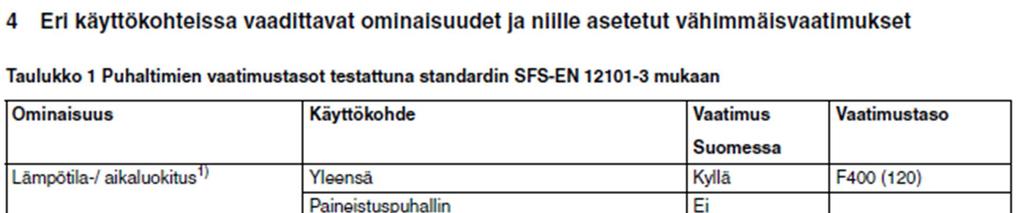

39 SFS 7025 Savunpoistopuhaltimet 39

40 SFS 7025 Savunpoistopuhaltimet 40

41 SFS 7028 Savunhallintakanavat 41

42 SFS 7029 Savunhallintapellit 42

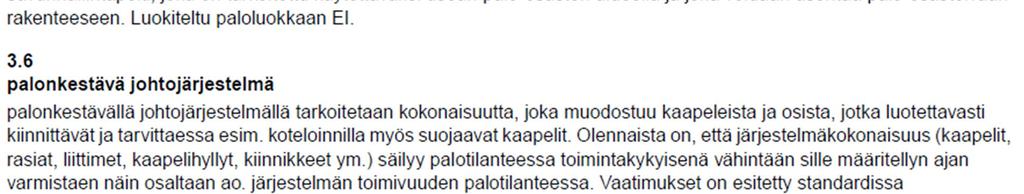

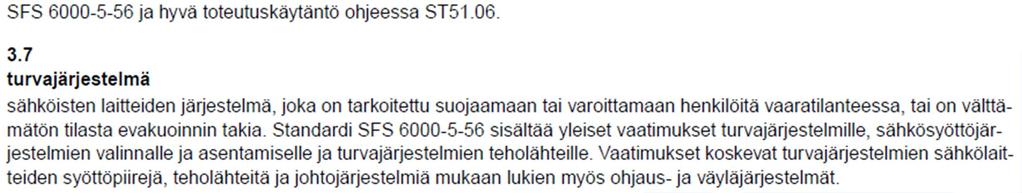

43 SFS 7029 Savunhallintapellit 43

44 SFS 7029 Savunhallintapellit 44

45 SFS 7029 Savunhallintapellit 45

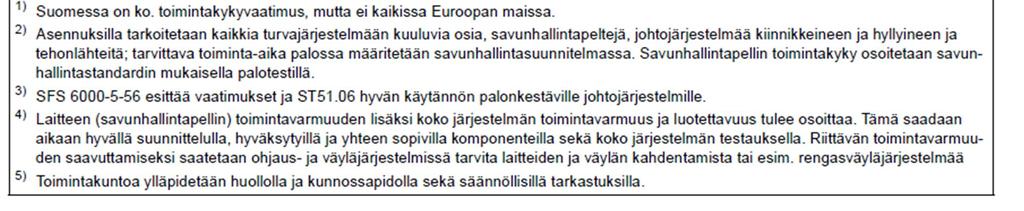

46 SFS 7029 Savunhallintapellit 46

47 SFS 7029 Savunhallintapellit Ko. tuotetta ei saatavilla, VE osastoitu luukku 47

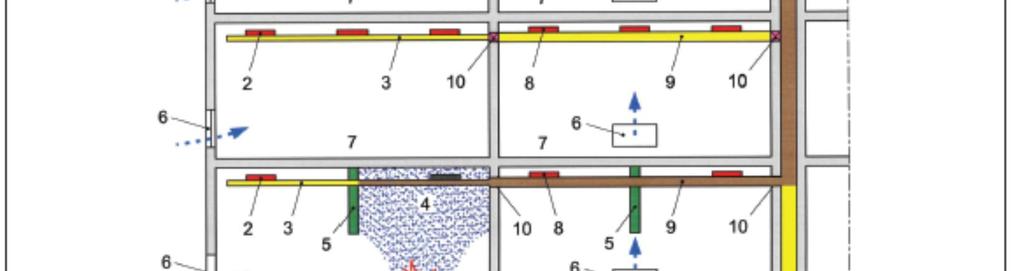

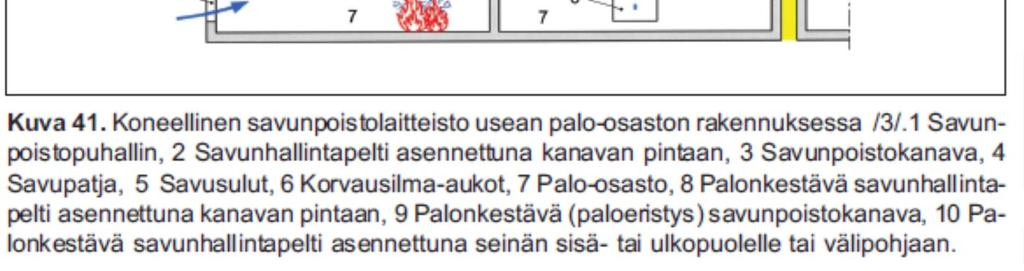

48 Esimerkki. Useaa palo-osastoa palveleva savunpoisto 48

49 Savunhallinta; 2 turva-asentoa Turva-asennot: AUKI KIINNI 49

50 OHJEITA SUUNNITTELUUN Pyri suunnittelussa mahdollisimman yksinkertaiseen savunpoistoratkaisuun periaatteella savut poistetaan suoraan ulos. Integroidut järjestelmät (IV + SP) ovat mahdollisia, mutta ovat paloturvallisuusmielessä haastavia toteuttaa SP:n suunnittelussa suositellaan yhtä palo-osastoa palvelevia savunpoistoratkaisuja Useaa palo-osastoa palvelevat SP-järjestelmät: Kohde sprinklattu palautetaan rakennuspaikka-kohtaisella hyväksynnällä yhtä palo-osastoa palvelevaksi Kohteessa paloilmoitin Markkinoilla ei tällä hetkellä ole soveltuvia sptuotteita SP-järjestelmässä ei saa olla jousipalautteisia tuotteita! 50

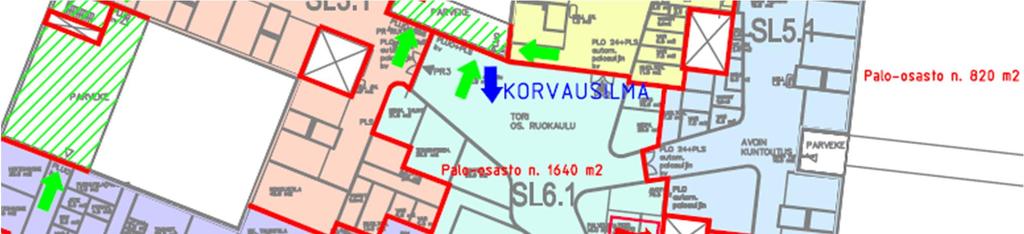

51 Esimerkki. Hoitolaitoksen savunpoisto Rakennusaineinen kuilu 51

52 VASTAANOTTOTARKASTUKSESSA VARMISTETAAN SAVUNPOISTON TOIMINTA VASTAANOTTOTARKASTUS - ASENNUSTARKASTUKSET - ITSELLELUOVUTUS - KOKO JÄRJESTELMÄN TESTAUS - PTK:T TESTAUKSISTA JA ASENNUSTARKASTUKSISTA - LUOVUTUSDOKUMENTAATIO - suunnitelmat, piirustukset - mitoituslaskelmat - ohjaus- ja toimintaperiaatekaaviot - käyttö- ja kunnossapitoohjeistus KÄYTTÖÖNOTTOTARKASTUS (Viranomaistarkastus) - LAADITUN DOKUMENTAATION TARKASTAMINEN (- LAITTEISTON TOIMINNAN TESTAUS AINOASTAAN JOS DOKU- MENTAATION TARKASTAMINEN ANTAA AIHETTA) - VIRANOMAISHYVÄKSYNTÄ KÄYTTÖÖNOTOLLE 52
