1 Mikroskooppisten kohteiden lämpötilamittaukset itt t Maksim Shpak

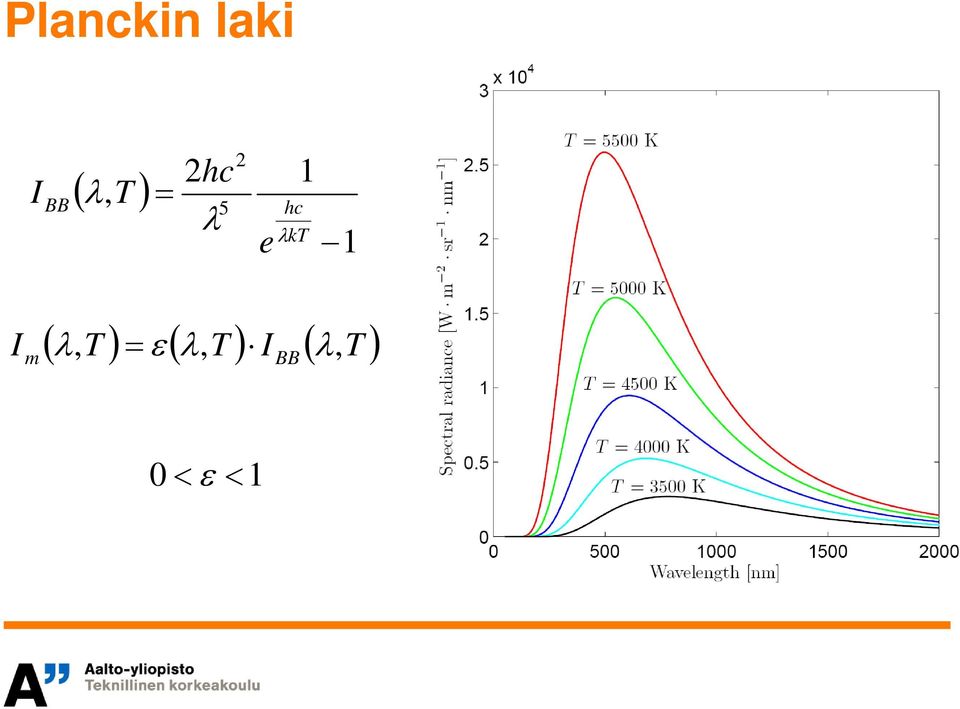

2 Planckin laki I BB ( λ T ) = 2hc λ, hc λ e λkt 11 I ( λ, T ) = ε ( λ, T ) I ( λ T ) m BB, 0 < ε <1

3 Pyrometri Mitataan lämpösäteilyä yhdellä tai useammalla aallonpituudella tai laajalla kaistalla Usein infrapuna-alueella,,jotta päästään mataliin lämpötiloihin Huoneen lämpötilassa mustan kappaleen säteilyn huippu on noin 10 µm:ssä Emissiivisyyden tuntemattomuus on virhelähde Riippuu materiaalista, pinnan karheudesta, mittauskulmasta ja myös lämpötilasta Kuvantavalla optiikalla ja matriisidetektorilla saadaan lämpökamera

4 Mikrometriluokan lämpömittaukset Spatiaaliset t lämpöjakaumat Mikrokomponenttien lämpökarakterisointi Lämpötila Lämpöjohtavuus Lämpökapasiteetti Integroitujen piirien luotettavuusanalyysi Kuumat pisteet (hot spots)

5 Yleiset menetelmät mikroskaalassa Termoparianturi i 30 µm Scanning thermal microscopy 100 nm IR lämpökuvaus 3-10 µm Heijastuskertoimen mittaus 1 µm Micro-Raman thermometryt 1 µm

6 Termoparianturit Kontaktimenetelmä t Laaja lämpötila-alue Pienimmillään i illää 30 µm Kohdistus ja hyvän kontaktin muodostaminen voi olla hankalaa Lämpö karkaa kohteesta anturiin

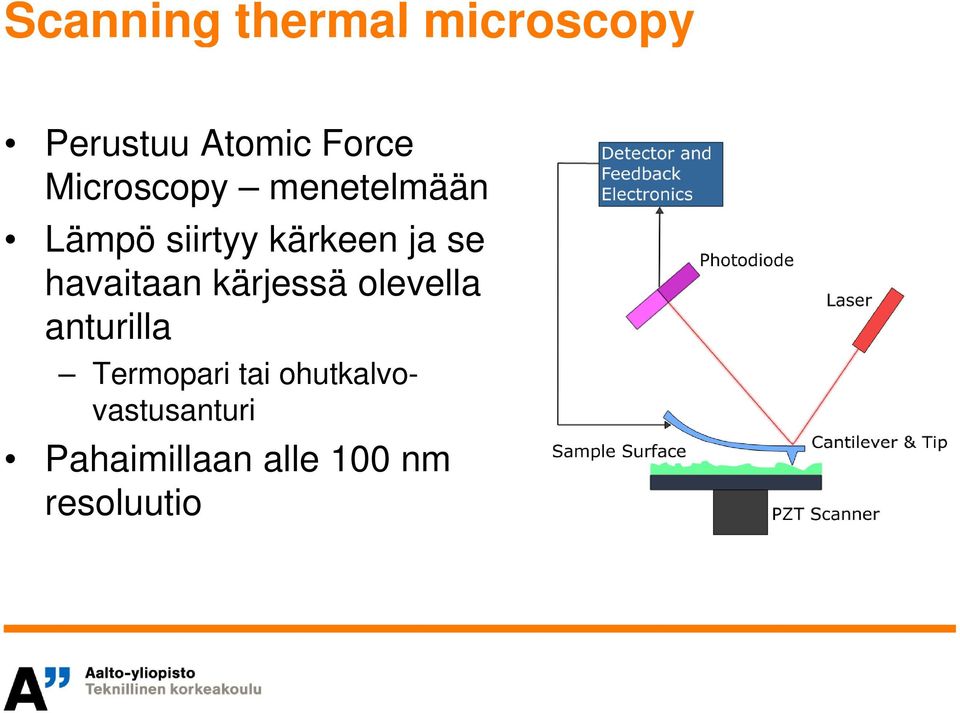

7 Scanning thermal microscopy Perustuu Atomic Force Microscopy menetelmään Lämpö siirtyy kärkeen ja se havaitaan kärjessä olevella anturilla Termopari tai ohutkalvovastusanturi Pahaimillaan alle 100 nm resoluutio

8 IR lämpökuvaus Ei kontaktia kti kohteeseen Lämpökamera mikroskooppioptiikalla Mikroskooppioptiikan k i resoluutio diffraktio-rajoitettu it tt 3-10 µm Emissiivisyys ongelmana

9 Heijastuskertoimen mittaus Mitataan t laserin heijastusta t Heijastuskerroin on riippuvainen lämpötilasta Suhteellinen muutos on noin astetta tt kohti Nopea, resoluutiota rajoittaa laserin aallonpituus Kalibrointi i hankalaa, etenkin jos kohteessa esiintyy eri materiaaleja

10 Micro-Raman thermometry Ramansironta on kimmoton sironta, sironneen fotonin aallonpituus on joko pienempi tai korkeampi kuin saapuneen Tapahtuu kun molekyyli siirtyy energiatilasta toiseen Paljon heikompaa kuin Rayleigh sironta, noin 0.1ppm Raman sironnan todennäköisyys riippuu lämpötilasta Mitataan lasersäteen heijastusta ja suodatetaan alkuperäinen aallonpituus

11 Polaradiometry Polaradiometry = polarization + radiometry Kun näyte on läpinäkymätön: ε + ρ = 1 Tietyssä kulmasa heijastunut t säde on polarisoitunut it t Emissiivisyydessä effekti on komplementaarinen Heijastetaan mustan kappaleen säteilyä näytteestä, ja mitataan heijastuneen ja emittoidun säteilyn summa Referenssilähteen lämpötila säädetään kunnes s ja p komponentit ovat yhtäsuureita Suoraan lämpötila ilman esitietoa näytteestä!

12 Mikrosilta Pii-silta, ilt koko k noin 400 x 25 x 4 µm Hehkuu kun virta menee läpi Lämpenee jopa sulamispisteen i saakka ennen kuin hajoaa

13 Mikrosilta Mitataan t säteilyn spektri näkyvällä ällä ja lähi-infrapuna i alueilla ja sovitetaan tulos Planckin lakiin Mittauslaite:

14 Mikrosilta Absoluuttitason saaminen hankalaa, kalibrointi i on suhteellinen Määritellään lämpötila spektrin muodosta Ei voi olettaa, että mikrosilta on harmaa kappale! Mistä emissiivisyys? Mitataan emissiivisyys bulkkinäytteestä tunnetussa lämpötilassa

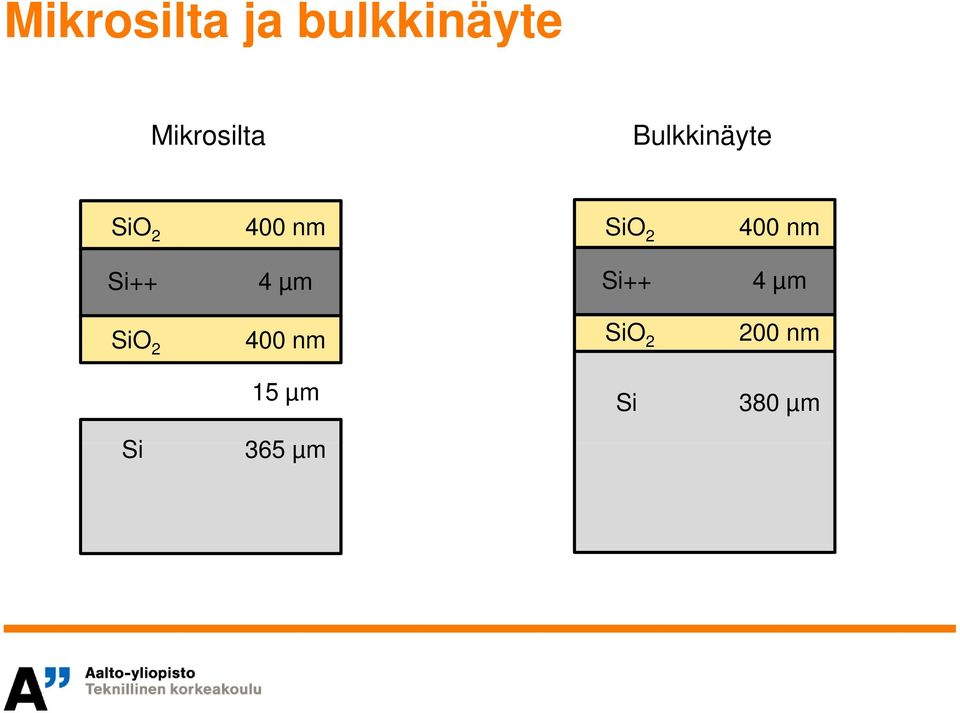

15 Mikrosilta ja bulkkinäyte Mikrosilta Bulkkinäyte SiO nm SiO nm Si++ 4 µm Si++ 4 µm SiO nm SiO nm 15 µm Si 380 µm Si 365 µm

16 Emissiivisyyden mittaus

17 Mitattu 1100 ºC

18 Mitattu emissiivisyys

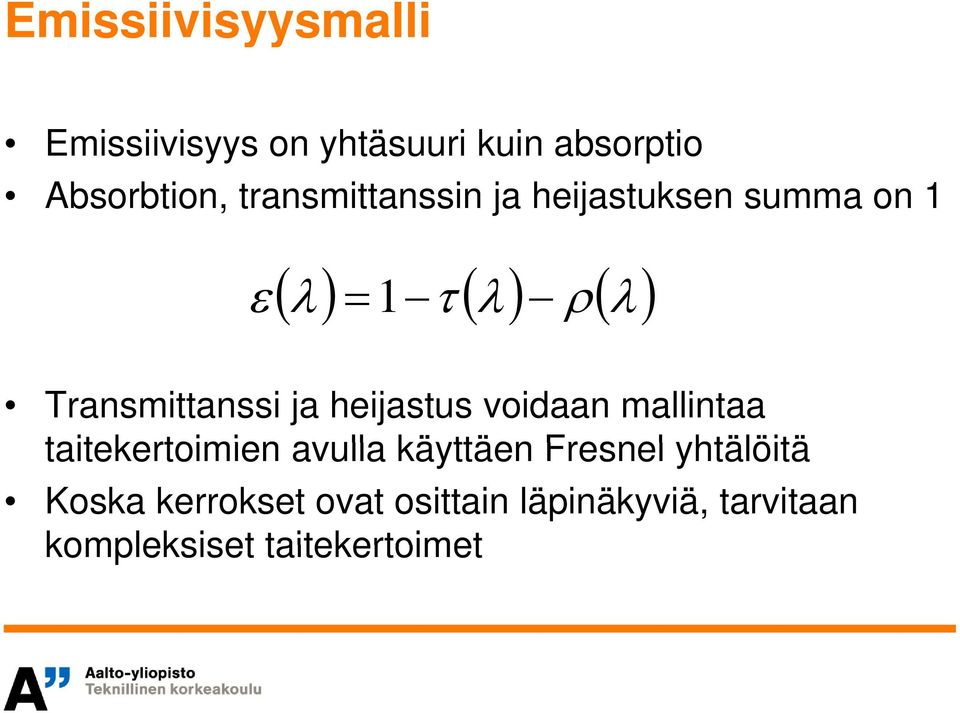

19 Emissiivisyysmalli Emissiivisyys ii i on yhtäsuuri kuin absorptio Absorbtion, transmittanssin ja heijastuksen summa on 1 ε ( λ) =1 τ ( λ) ρ( λ) Transmittanssi ja heijastus voidaan mallintaa taitekertoimien avulla käyttäen Fresnel yhtälöitä Koska kerrokset ovat osittain läpinäkyviä, tarvitaan kompleksiset taitekertoimet

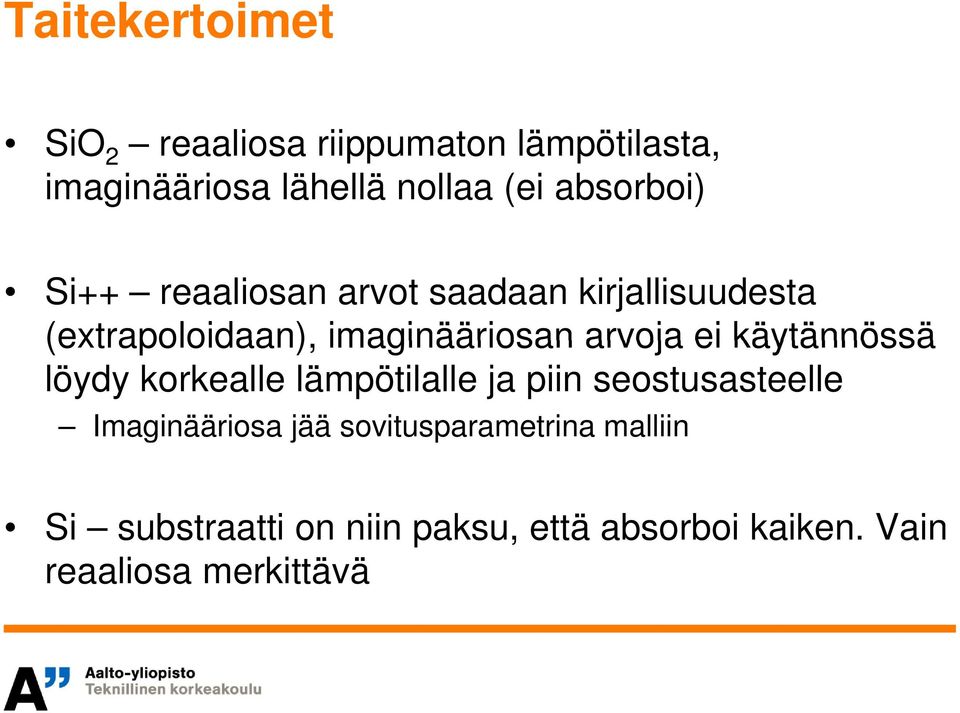

20 Taitekertoimet SiO 2 reaaliosa riippumaton lämpötilasta, t imaginääriosa lähellä nollaa (ei absorboi) Si++ reaaliosan arvot saadaan kirjallisuudesta (extrapoloidaan), imaginääriosan arvoja ei käytännössä löydy korkealle lämpötilalle ja piin seostusasteelle Imaginääriosa jää sovitusparametrina malliin Si substraatti on niin paksu, että absorboi kaiken. Vain p reaaliosa merkittävä

21 Ohutkalvomalli 1 2n a tab = n + n a b t 21 r 12 t 12 r 21 n 1 r ab = n + n b a n b n a t 32 r 23 t 23 r 32 n 2 n 3 θ =0

22 Ohutkalvomalli 2 t = 123 i t12t23e 1 r r e β 2 2iβ 2 r 123 r 123 = r β t i 2 12t21r23e d 2 2iβ2 r21r23e 1 2 = π λ ( n ik ) β 2 d ik 2 t 123

23 Ohutkalvomalli 3 Step 1: 2: t 321 r 123 t r 321 t r n 1 n 2 t r n 34

24 Ohutkalvomalli 3 t r n1 Step 5: t r t n 6 2 ε = 1 r t

25 Mallinnettu emissiivisyys

26 Taitekertoimen imaginääriosa Extinction coefficient i Muuttuu voimakkaasti yli 600 ºC lämpötiloissa, kun lämpötilageneroidut varauksen kuljettajat j alkavat dominoimaan

27 Emissiivisyysmalli mikrosillale Malli muutettu tt vastaamaan sillan rakennetta Käytetään määritettyä taitekerrointa, mutta lämpötila tuntematon

28 Mikrosillan 940 ºC

29 Vertailu kontaktimittaukseen Mitattu tt lämpötila syöttötehon funktiona

30 Vertailu kontaktimittaukseen Normalisoitu it resistanssi i lämpötilan funktiona Saavuttaa piikin tietyssä lämpötilassa

31 The End
