1 WEBINAR Energianmittausratkaisut ABB Eqmatic ja CMS-700 Lars Sandström, Tuotemarkkinointipäällikkö

2 Energianmittausratkaisut ABB Eqmatic ja CMS-700 ABB Eqmatic keskusyksikkö CMS-700 monimittausjärjestelmä March 25, 2019 Slide 2

3 ABB Eqmatic

4 ABB EQmatic Yleiskuvaus Energian ja muun kulutuksen mittaamiseen ABB EQmatic on sarja tuotteita energian seurantaan. Tuotteet toimivat itsenäisesti tarjoten netti-pohjaisen käyttöliittymän. Tuotteet soveltuvat datan loggaukseen, visualisointiin ja analysointiin eri M-bus mittareista: sähkö, vesi, lämpö, kaasu. EQmatic sisältää oman webserverin, eli visualisointi on integroitu laitteeseen. Käyttöliittymä toimii kaikissa laitteissa missä on nettiselain. EQmatic:lla pystyy lähettämään kulutusraporttia esim. sähköpostiin, eri muodoissa.xlsx,.csv,.pdf. March 25, 2019 Slide 4

5 ABB EQmatic QA/S 3.xx.1 Energia-analysaattori M-bus, 16/64 mittaria Tekniset tiedot M-Bus Terminal LAN connection Power/ Operation LAN/LINK M-Bus Energy Analyzer, M-Bus M-Bus Master No. of M-Bus Slaves DIN EN QA/S QA/S Supply Supply voltage Us V AC, 50/60 Hz Power consumption < 10 W, at 230 V AC Current Consumption < 50 ma, at 230 V AC Power loss < 3 W at 230 V AC Software/ Simultaneous User Access 10 Sessions Webbrowser Data Logging Resolution 5 Minutes IP-Security HTTPS, SSL Data Export options JPG, PNG, CSV, XLSX, PDF, Modbus/TCP Data storage capacity Up to 3 years Network Ethernet 10 / 100 Mb Connection terminals Mains voltage / M-Bus Screw terminal LAN RJ 45 Connector, 10/100 BaseT, IEEE Displaying elements LED ON (green) ON: Supply Voltage OK, in operation LED LAN / LINK (yellow) ON: Network OK, Flickering: Telegram LED M-Bus (yellow) ON: M-Bus OK Reset Button Behind label carrier Design Modular DIN rail component (MDRC) ProM Design Dimensions 90 x 72 x 64 mm (H x W x D) Mounting Width/Depth 4 Module à 18 mm/68 mm Power Supply V AC Label Carrier March 25, 2019 Slide 5

6 ABB EQmatic QA/S 3.xx.1 Energia-analysaattori M-bus, 16/64 mittaria Eqmatic keskusyksikkö: - Tilantarve 4 moduulia - Käyttöjännite 230 V M-bus väylä: - Kaapeli KLMA 2x0,8+0,8 - Väylän pituus max 1000 m - Väylän saa haaroittaa KLMA 2x0,8+0,8 Ethernet (CAT6) Kylmävesi Lämminvesi Lämpö Sähkö 230 V March 25, 2019 Slide 6

7 EQmatic QA/S 4.xx.1 Energia-analysaattori Modbus, 16/64 mittaria Tekniset tiedot ModBus Terminal LAN connection Power/ Operation LAN/LINK Modbus Energy Analyzer, Modbus Modbus RTU Master No. of Modbus Slaves RS-485 QA/S QA/S Supply Supply voltage Us V AC, 50/60 Hz Power consumption < 10 W, at 230 V AC Current Consumption < 50 ma, at 230 V AC Power loss < 3 W at 230 V AC Software/ Simultaneous User Access 10 Sessions Webbrowser Data Logging Resolution 5 Minutes IP-Security HTTPS, SSL Data Export options JPG, PNG, CSV, XLSX, PDF, Modbus/TCP Data storage capacity Up to 3 years Network Ethernet 10 / 100 Mb Connection terminals Mains voltage / M-Bus Screw terminal LAN RJ 45 Connector, 10/100 BaseT, IEEE Displaying elements LED ON (green) ON: Supply Voltage OK, in operation LED LAN / LINK (yellow) ON: Network OK, Flickering: Telegram LED Modbus (yellow) ON: Modbus OK Reset Button Behind label carrier Design Modular DIN rail component (MDRC) ProM Design Dimensions 90 x 72 x 64 mm (H x W x D) Mounting Width/Depth 4 Module à 18 mm/68 mm Power Supply V AC Label Carrier March 25, 2019 Slide 7

8 ABB EQmatic QA/S 4.xx.1 Energia-analysaattori Modbus, 16/64 mittaria Eqmatic keskusyksikkö: - Tilantarve 4 moduulia - Käyttöjännite 230 V - Max 64 mittaria RS-485, Modbus väylä: - Kaapeli: suojattu ja parikierretty 2x2x0,5+0,5 3-johdinta tarvitaan - Kaapelointi aina ketjutettuna laitteesta laitteelle - Väylän pituus Max 1200 m - Väylän molempiin päihin päätevastus, sisältyy pakkauksessa TP 2x2x0,5+0,5 230 V Ethernet (CAT6) March 25, 2019 Slide 8

9 ABB EQmatic Käyttöliittymä Koostesivu Koostesivulta saa nopean kokonaiskuvan kulutuksista. Koostesivu on muokattavissa joten itselle tärkeimmät asiat saa näkymään koostesivulla. March 25, 2019 Slide 9

10 ABB EQmatic Käyttöliittymä Analysointi - historiadata Kulutushistorian tarkempi analysointi - Aikaväli - Sähkö - Vesi - Lämpö - Kulutus - kustannus March 25, 2019 Slide 10

11 ABB EQmatic Käyttöliittymä Analysointi energioiden jakauma Energioiden jakauman tarkasteluun March 25, 2019 Slide 11

12 ABB EQmatic Käyttöliittymä Analysointi Mittareiden muut arvot Jokaisen mittarin instrumentointi arvojen seuraaminen reaaliajassa. Nämä arvot voi myös esittää koostesivulla. March 25, 2019 Slide 12

13 ABB EQmatic Sovellusesimerkki Kiinteistöt Omaisuudet Eri mittauksien seuraaminen, sähkö, vesi, lämpö Kulutuksien jakauman seuranta ja raportointi Kulutuksen analysointi ja ymmärrys: toimenpiteet energian säästämiseen March 25, 2019 Slide 13

14 ABB EQmatic Sovelluskohde - kiinteistöt Päämittaus Kiinteistö 1-Kerros 2-Kerros Kiinteistö valaistus Kiinteistö sulanapito Kiinteistö ilmanvaihto Kiinteistö Muu sähkö 1-Kerros valaistus 1-Kerros Muu sähkö 2-Kerros valaistus 2-Kerros Muu sähkö March 25, 2019 Slide 14

15 EQ-energiamittarit EQ-energiamittareiden valikoima C-sarja B-sarja A-sarja Perusmittarit Suoramittaus 1-vaihe 3-vaihe Järjestelmämittarit Suoramittaus 1-vaihe 3-vaihe Epäsuoramittaus, 3-vaihe Väylärajapinnat Vaativampaan tarpeeseen 1- ja 3-vaihe verkot Suoramittaus Epäsuoramittaus (400/690 V) Virta ja jännitemuuntajat Väylärajapinnat March 25, 2019 Slide 15

16 EQ-energiamittarit B-sarjan mittarit Ominaisuudet Yksi ja kolmevaiheiset mallit B21 yksivaiheinen suoramittaus 65 A, 2 moduulia B23 kolmivaiheinen suoramittaus 65 A, 4 moduulia B24 kolmevaiheinen epäsuoramittaus, 4 moduulia Ominaisuustasot Teräs, Pronssi ja Hopea Tasosta riippuen mittaa kaksisuuntaisesti Kaikki mallit MID-hyväksyttyjä Instrumenttiarvot: Teho, Virta, Jännite, Tehokerroin ja Taajuus Sinetöitävät kannet Käyttölämpötila -40 C 70 C Väylärajapinnat M-bus Modbus Erityisesti rakennuksien alamittausjärjestelmiin March 25, 2019 Slide 16

17 EQ-energiamittarit B-sarjan mittarit Ominaisuustaso Kuvaus Väylärajapinta Suora 65 A 1-vaihe 230 V AC Suora 65 A 3-vaihe 400 V AC Epäsuora (CT) 3-vaihe 400 V AC Terästaso Pronssitaso Hopeataso Pätöenergia (kwh) Tarkkuusluokka 1, MID lk.b Instrumenttiarvot: P, U, I, f, PF Lähtö: Pulssi tai hälytyslähtö Kaksisuuntainen mittaus Pätöenergia (kwh) Loisenergia (kvar) Näennäisenergia (kva) Instrumenttiarvot: P, U, I, f, PF Lähtö: Pulssi tai hälytyslähtö 4-tariffi kaksisuuntainen mittaus pätöenergia (kwh) Loisenergia (kvar) Näennäisenergia (kva) Extra nollattavat rekisterit Instrumenttiarvot: P, U, I, f, PF I/O 2 DI+2 DO Lk. 0,5, MID lk.c (epäsuorat mittarit) B B B Modbus B B B M-bus B B B Modbus B B M-bus B B Modbus B B B (0,5) M-bus B B B (0,5) March 25, 2019 Slide 17

18 EQ-energiamittarit A-sarjan mittarit Ominaisuudet Yksi ja kolmevaiheiset mallit A41 yksivaiheinen suoramittaus 80 A, 4 moduulia A42 yksivaiheinen epäsuoramittaus, 4 moduulia Jännite- ja virtamuuntajat A43 kolmivaiheinen suoramittaus 80 A, 7 moduulia A44 kolmevaiheinen epäsuoramittaus, 7 moduulia Jännite- ja virtamuuntajat Ominaisuustasot Teräs - Platina Kaikki mallit MID-hyväksyttyjä Sinetöitävät kannet Käyttölämpötila -40 C 70 C Väylärajapinnat M-bus Modbus Laaja mittarisarja myös keskijänniteverkkoon March 25, 2019 Slide 18

19 EQ-energiamittarit A-sarjan 3-vaihe mittarit Ominaisuustaso Kuvaus Väylärajapinta Suora 80 A 3-vaihe 400 V AC Terästaso Pätöenergia (kwh) lk. 1, MID lk.b Instrumenttiarvot: P, U, I, f, PF Lähtö: Pulssi tai hälytyslähtö Epäsuora (CTVT) 3-vaihe 400 V AC A A Modbus A A M-bus A A Pronssitaso Kaksisuuntainen mittaus Pätöenergia (kwh) Loisenergia (kvar) Näennäisenergia (kva) Hopeataso 4-tariffi kaksisuuntainen mittaus pätöenergia (kwh) Loisenergia (kvar) Näennäisenergia (kva) Extra nollattavat rekisterit Instrumenttiarvot: P, U, I, f, PF I/O 2 DI+2 DO Lk. 0,5, MID lk.c (epäsuorat mittarit) A Modbus A A M-bus A A Modbus A A (0,5) M-bus A A (0,5) Kultataso Kello- ja muistitoiminnot Modbus A (0,5) Platinataso Verkon harmoniset ylitaajuudet (THD) Konfiguroitava I/O 4 kpl Modbus A A (0,5) M-bus A A (0,5) March 25, 2019 Slide 19

20 EQ-energiamittarit A-sarjan mittarit 690 V Ominaisuudet Kolmevaiheiset 690 V epäsuorat mallit: A vaihe epäsuoramittaus, Modbus A vaihe epäsuoramittaus, M-bus Leveys 7 moduulia Tarkkuus 0,5S Kaikki mallit MID-hyväksyttyjä Sinetöitävät kannet Käyttölämpötila -40 C 70 C Väylärajapinnat M-bus Modbus March 25, 2019 Slide 20

21 EQ-energiamittarit A-sarjan 3-vaihe mittarit Ominaisuustaso Kuvaus Väylärajapinta Epäsuora (CTVT) 3-vaihe 690 V AC Platinataso - 4-tariffi kaksisuuntainen mittaus - Pätöenergia (kwh) lk.0,5 MID lk.c - Loisenergia (kvar) - Näennäisenergia (kva) - Extra nollattavat rekisterit - Instrumenttiarvot: P, U, I, f, PF - Verkon harmoniset ylitaajuudet (THD) - I/O 1 DI+1 DO - Kello- ja muistitoiminnot Modbus A M-bus A March 25, 2019 Slide 21

22 CMS-700

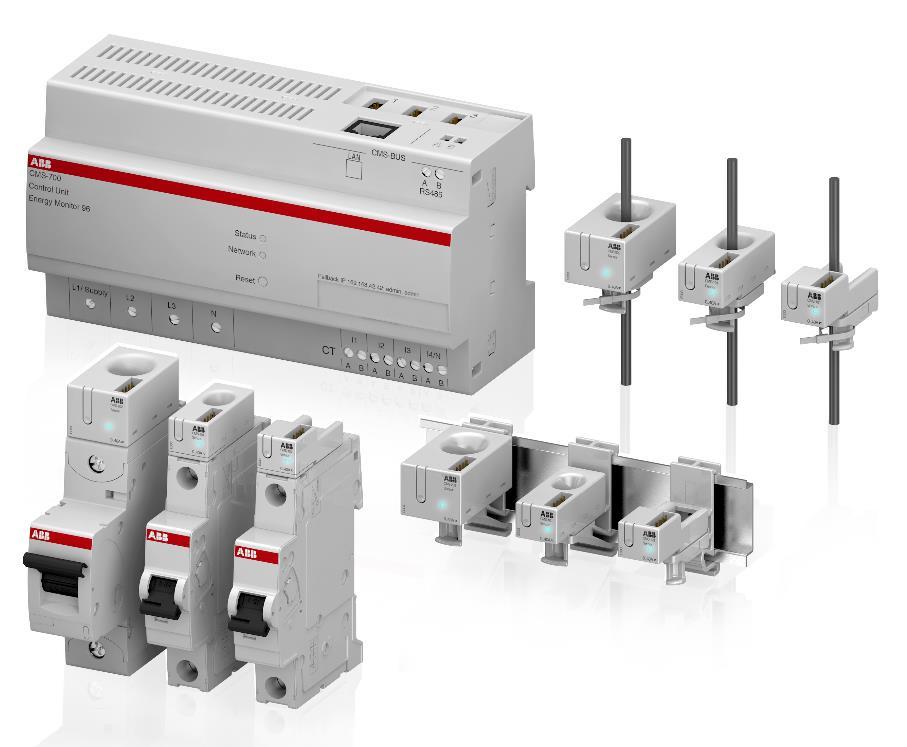

23 Circuit Monitoring System - CMS Ratkaisu lyhyesti CMS tuoteperhe CMS on ratkaisu sekä kokonaismittaukseen että ryhmäkohtaiseen mittaukseen CMS-700 keskusyksikkö Kokonaismittaus Kommunikointi Visualisointi Anturit AC/DC virranmittaus Suljettu malli Avoin jälkiasennettava March 25, 2019 Slide 23

24 Circuit Monitoring System - CMS Jokainen komponentti ja ominaisuus on kehitetty käytännöllisyyttä ja toiminnallisuutta huomioiden CMS-anturi väylä Anturiväylään voi kytkeä 32 kpl antureita. Väyliä on 3 kpl mahdollistaen max 96 anturin liittämisen. Anturien asennus Anturien asennus on erittäin yksinkertaista ja onnistuu tavallisia työkaluja käyttäen. Anturit liitetään lattakaapeliin, mihin kohtaan tahansa. Keskusyksikkö CMS-700 yksikkö kerää ja tallentaa anturien arvot. Kokonaismittaus omilla virtamuuntajilla. Kommunikointi Anturien tunnistaminen Anturien käyttöönotto onnistuu muutamalla askeleella ja ovat luettavissa heti sen jälkeen. Anturin tunnistaminen tapahtuu painikkeen painalluksella. CMS-700 yksikössä on useampaa kommunikointimahdollisuutta mahdollistaen joustavan integroinnin muihin järjestelmiin: RS485 (Modbus RTU), LAN: (Modbus TCP), LAN: SNMP v1/v2 ja suojattu v3. Lisäksi yksikössä on visualisointi nettiselaimelle ja sovellus Andoid ja ios laitteille (ilmainen sovellus). Arvot voi myös exportoida CSV-tiedostona ja käsitellä excelissä tai ajastaa lähetys: FTP-serveriin tai sähköpostiin. March 25, 2019 Slide 24

25 Circuit Monitoring System - CMS Yleiskuvaus Kokonaismittaus Kokonaismittaus samalla periaatteella kuin epäsuora energiamittari. Ryhmänmittaus Ryhmänmittaus virta-antureilla. Käyttöjännite: L1-N V AC (L-N) 50/60 Hz L1 L2 L3 N Kokonaismittauksen virtamuuntajat 5 A toisiolla March 25, 2019 Slide 25

26 Circuit Monitoring System - CMS Mittausperiaate CMS-700 mitta sekä päämittauksen että ryhmämittaukset samaan aikaan ja hyödyntää arvoja molemmista ryhmänmittaus tehon laskennassa. Ryhmämittaus antureilla AC Virta TRMS [A] DC Virta TRMS [A] Kokonaismittaus Virta [A] Jännite [V] Tehokerroin THD [U, I] Pätöenergia [kwh] Tehot: Pätö [W], Lois [var], näennäis [VA] Ryhmämittauksen laskenta Pätöteho [W] Pätöenergia [kwh] March 25, 2019 Slide 26

27 Circuit Monitoring System - CMS Kommunikointi ja rajapinnat CMS-700 on liitettävissä muihin järjestelmiin. LAN-portti (ethernet) Web käyttöliittymä ja visualisointi Kellon synkronointi ntp-serveriltä (internet aikasynkronointi) Datan vienti.csv-tiedostona Mittausarvojen lähetys: Sähköpostiin FTP-serveriin (esim. energiakolmio, granlund manger jne.) Kommunikointi muhin järjestelmiin: Modbus TCP SNMP v1, v2 ja suojattu v3 RS-485 Modbus RTU March 25, 2019 Slide 27

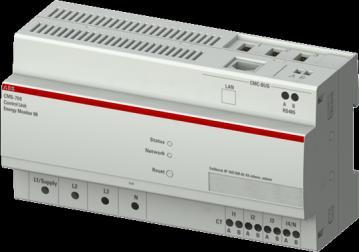

28 CMS-700 keskusyksikkö Ominaisuudet Anturien määrä 96 (3 x 32) Kokonaismittaus Kommunikointi Käyttöliittymä Kokonaismittauksen arvot Ryhmämittauksen arvot Datan tallennus Datan vienti Virtamuuntajat 5 A toisio LAN: Modbus TCP/IP, SNMP v1, v2, encrypted v3 RS485: Modbus RTU Integroitu web-server Virta (L ja N), jännite, teho, tehokerroin THD (U, I) energiamittaus: pätö, lois, näennäis Virta TRMS, AC, DC min/max virta arvo AC, DC Teho W energia Wh Omaan muistiin Automaattinen tai manuaalinen CSV-tiedosto March 25, 2019 Slide 28

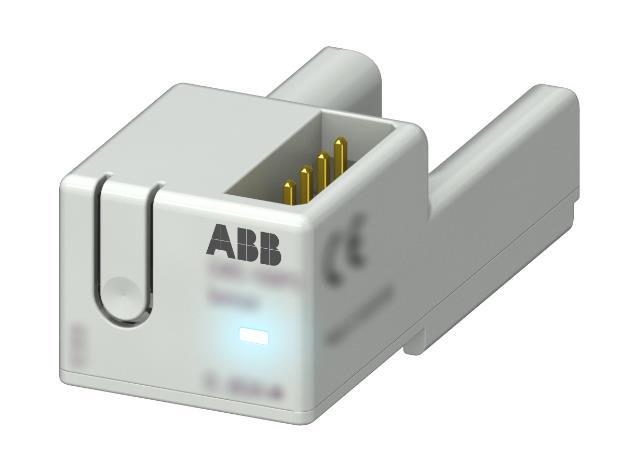

29 CMS anturit Yleiskuvaus Kaksi anturi mallia Avoin malli; mittauksien laajentaminen ja jälkiasennus erittäin helppoa. Virta: 20 / 40 / 80 / 160 A CMS-BUS arvot lähetetään digitaalisena CMS-yksikölle Suljettu anturi Painike Anturin tunnistamiseen käyttöönotossa Avoin anturi LED Anturin toimintatilan indikointi March 25, 2019 Slide 29

30 CMS anturit Tekniset ominaisuudet Anturi mallit CMS-12X CMS-10X CMS-20X Rakenne Avoin, GMR Suljettu, Hall Suljettu, Hall AC tarkkuus ±1.0% ±0.5% ±0.5% DC tarkkuus ± % ± % ± % Koot 80 / 40 / 20A 80 / 40 / 20A 160 / 80 / 40A Kaapeliläpimeno 9.5mm 10mm 15mm Leveys 18mm 18mm 25mm Käyttökohteet Jälkiasennus Uusi asennus Uusi asennus March 25, 2019 Slide 30

31 CMS anturit Asennustavat Anturi mallit CMS-12X CMS-10X CMS-20X PS pro M compact & SMISSLINE CMS-120PS 80A CMS-121PS 40A CMS-122PS 20A CMS-100PS 80A CMS-101PS 40A CMS-102PS 20A S8 S800 CMS-100S8 80A CMS-101S8 40A CMS-102S8 20A CMS-200S8 160A CMS-201S8 80A CMS-202S8 40A DR DIN-kisko CMS-120DR 80A CMS-121DR 40A CMS-122DR 20A CMS-100DR 80A CMS-101DR 40A CMS-102DR 20A CMS-200DR 160A CMS-201DR 80A CMS-202DR 40A CA Nippuside CMS-120CA 80A CMS-121CA 40A CMS-122CA 20A CMS-100CA 80A CMS-101CA 40A CMS-102CA 20A CMS-200CA 160A CMS-201CA 80A CMS-202CA 40A March 25, 2019 Slide 31

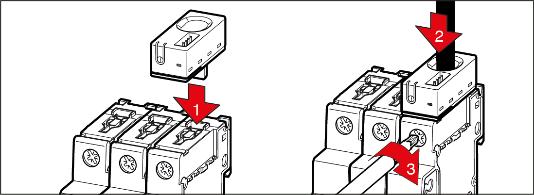

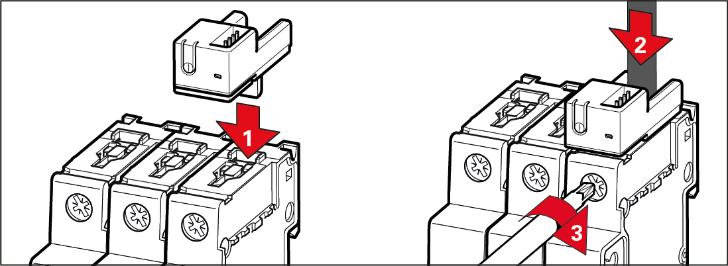

32 CMS anturit Suljetun anturin asennus Asennustavat CMS-10xPS Johdotus CMS-10xDR CMS-20xDR CMS-10xCA CMS-20xCA CMS-10xS8 CMS-20xS8 March 25, 2019 Slide 32

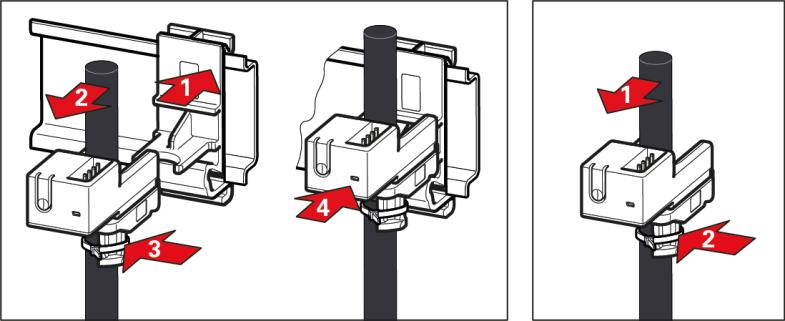

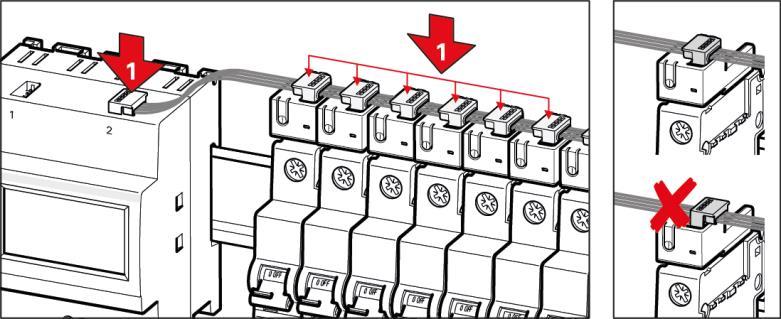

33 CMS anturit Avoimen anturin asennus Asennustavat Johdotus March 25, 2019 Slide 33

34 Circuit Monitoring System - CMS WEB käyttöliittymä Päämittaus CMS-700 yksikkö kerää mittausdatan sekä päämittauksesta että kaikista 96 ryhmämittauksista muistiin. Mittausta voi seurata online tilassa: reaaliaikainen seuranta. Historia arvoja voi tarkastella ja viedä.csvtiedostoon. Historia arvojen pienin resoluutio on 10 s. March 25, 2019 Slide 34

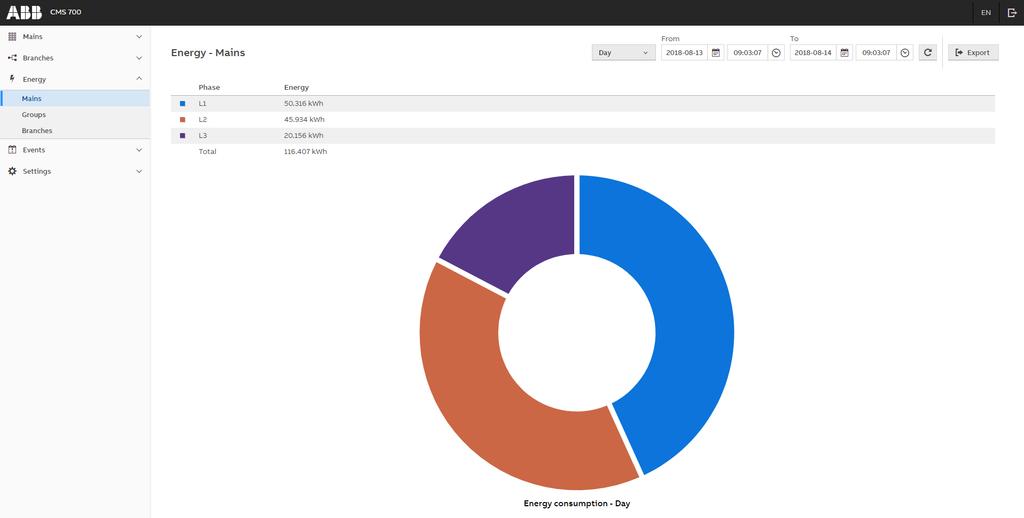

35 Circuit Monitoring System - CMS WEB käyttöliittymä Mittausten analysointi Mittausdatan analysointi päämittauksen ja ryhmien perusteella. Aikaväliä voi itse määrittää tai käyttää oletuksia päivä, viikko, kuukausi, vuosi March 25, 2019 Slide 35

36 Circuit Monitoring System - CMS WEB käyttöliittymä Anturien ryhmittely Antureista voi luoda ryhmiä: esim. 3-vaihe ryhmä 3- vaihe ryhmä seurataan yhtenä Kaikki valaistusmittaus anturin omana ryhmänä Kaikki LVI-kuormat yhtenä March 25, 2019 Slide 36

37 Circuit Monitoring System - CMS WEB käyttöliittymä Ryhmämittaus CMS-700 yksikkö kerää mittausdatan sekä päämittauksesta että kaikista 96 ryhmämittauksista muistiin. Mittausta voi seurata online tilassa: reaaliaikainen seuranta. Historia arvoja voi tarkastella ja viedä.csvtiedostoon. Historia arvojen pienin resoluutio on 10 s. March 25, 2019 Slide 37

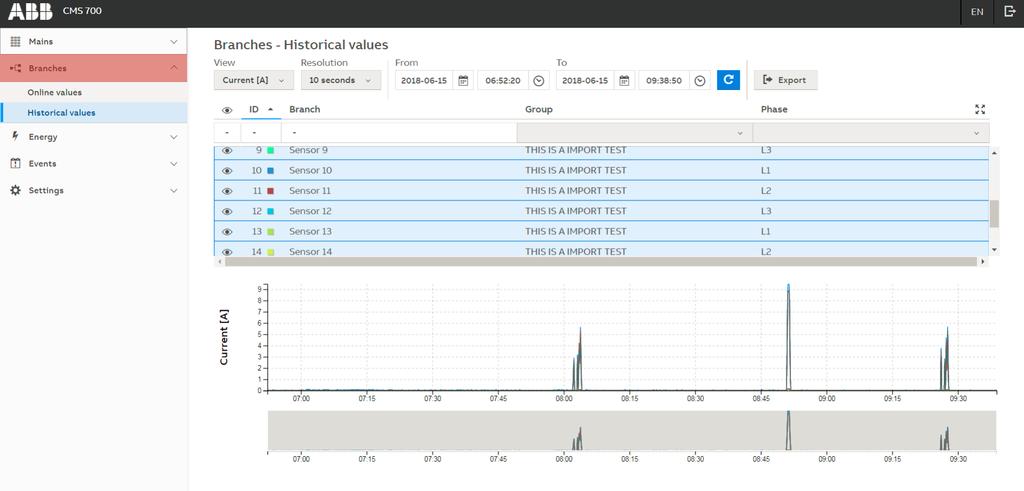

38 Circuit Monitoring System - CMS WEB käyttöliittymä Datan loggaus CMS-700 yksikkö kerää mittausdatan sekä päämittauksesta että kaikista 96 ryhmämittauksista muistiin. Mittausta voi seurata online tilassa: reaaliaikainen seuranta. Historia arvoja voi tarkastella ja viedä.csvtiedostoon. Historia arvojen pienin resoluutio on 10 s. March 25, 2019 Slide 38

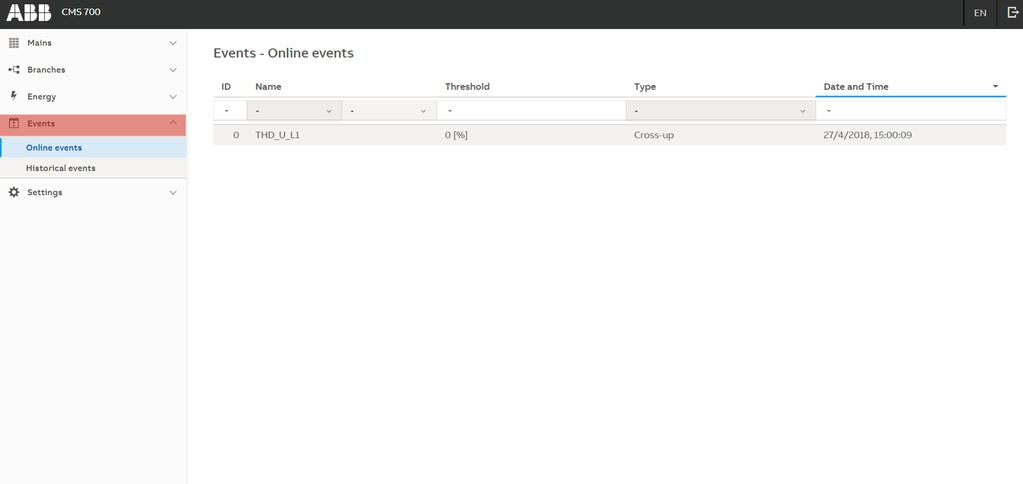

39 Circuit Monitoring System - CMS WEB käyttöliittymä Hälytykset Hälytyksiä voi määrittää sekä pää- että ryhmämittauksille. Määrityksessä voi valita esim. virta tai teho arvon. March 25, 2019 Slide 39

40 Circuit Monitoring System - CMS Sovellusesimerkki Konesalit Ominaisuudet Sähkönkulutuksen läpinäkyvyys Selkeä kuva kokonais- ja piirikohtaisesta sähkönkulutuksesta Useita tapoja jakaa dataa muille järjestelmille Toteutus konesaleissa CMS-700 keskusyksikkö sähköjakelukiskon päämittaus CMS-anturit mittaavat syöttävät lähdöt servereille Etävalvonta CMS-700 käyttöliittymästä, reaali-aikaisia arvoja ja historia arvoja ilman erillisiä ohjelmistoja March 25, 2019 Slide 40

41 Circuit Monitoring System - CMS Sovelluskohde - konesalit CMS-700 keskusyksikkö - sähköjakelukiskon päämittaus CMS-700 on konesaleissa kompakti ratkaisu sähkönjakelun seurantaan. Jokaista jakelupiiristä saa tietoa sen tilasta ja ajantasaista tietoa kuormituksesta. Tämä mahdollistaa kuormituksen ennakointia välttääkseen odottamattomia katkoja ja vian nopeaa paikallistamista. Tap-off boksi - sähkönsyöttö servereille - CMS-anturit lähdöissä March 25, 2019 Slide 41

42 Kysymyksiä? March 25, 2019 Slide 42

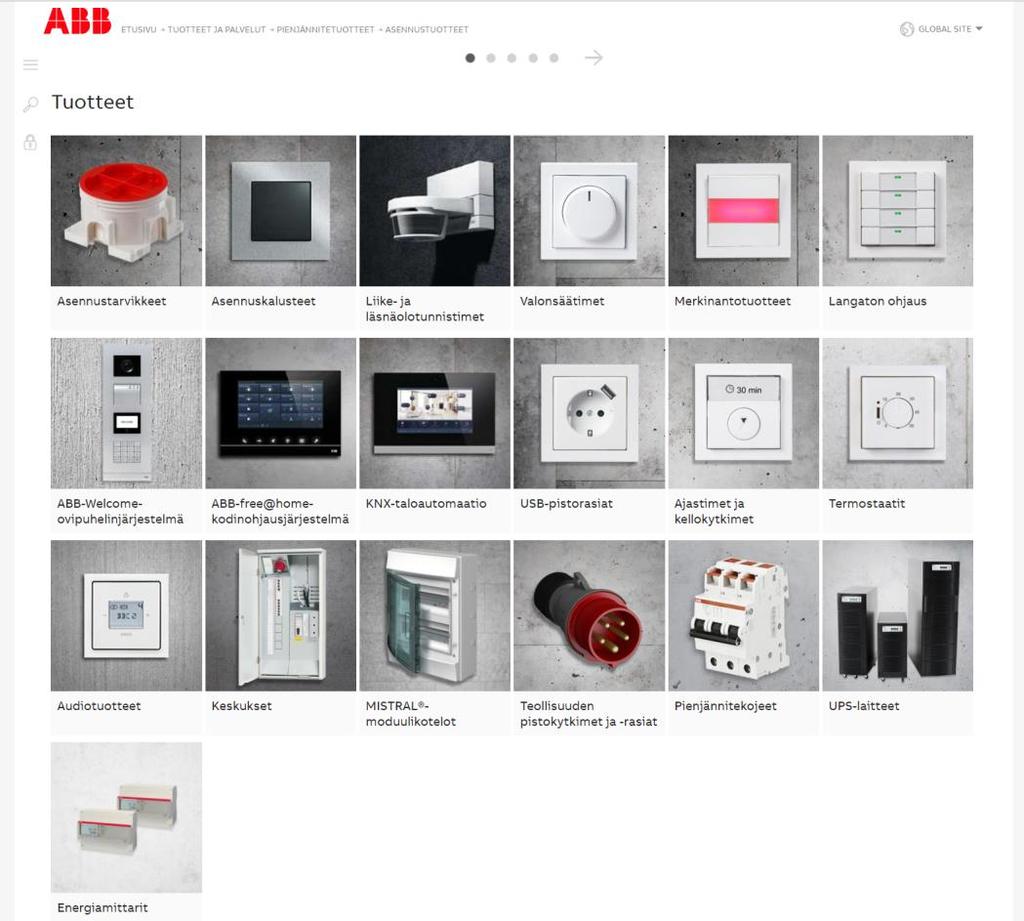

43 Tuotetiedot Asennusohjeet Esitteet Koulutukset Yhteystiedot March 25, 2019 Slide 43
