Kannettava sähköverkon analysaattori AR6

Transkriptio

1 Kannettava sähköverkon analysaattori AR6 Kompakti huippuominaisuudet omaava digitaalinen mittalaite soveltuu erinomaisesti sähköverkon energiatehokkuuden analysoimiseen AR6:n ominaisuuksia: Se ottaa jänniteaallosta ja virrasta näytteitä sekä laskee tehollisen jännitteen ja virran arvon. Se sisältää 1 GB sisäistä muistia tiedon tallennusta varten. 5,7 tuuman täysvärinäyttö takaa helpon käyttöliittymän ja navigoinnin valikossa sekä verkon yliaaltojen, aaltomuotojen graafisen esityksen, joka saadaan myös myös tallennettua ns. kuvakaappauksen avulla. 13V1

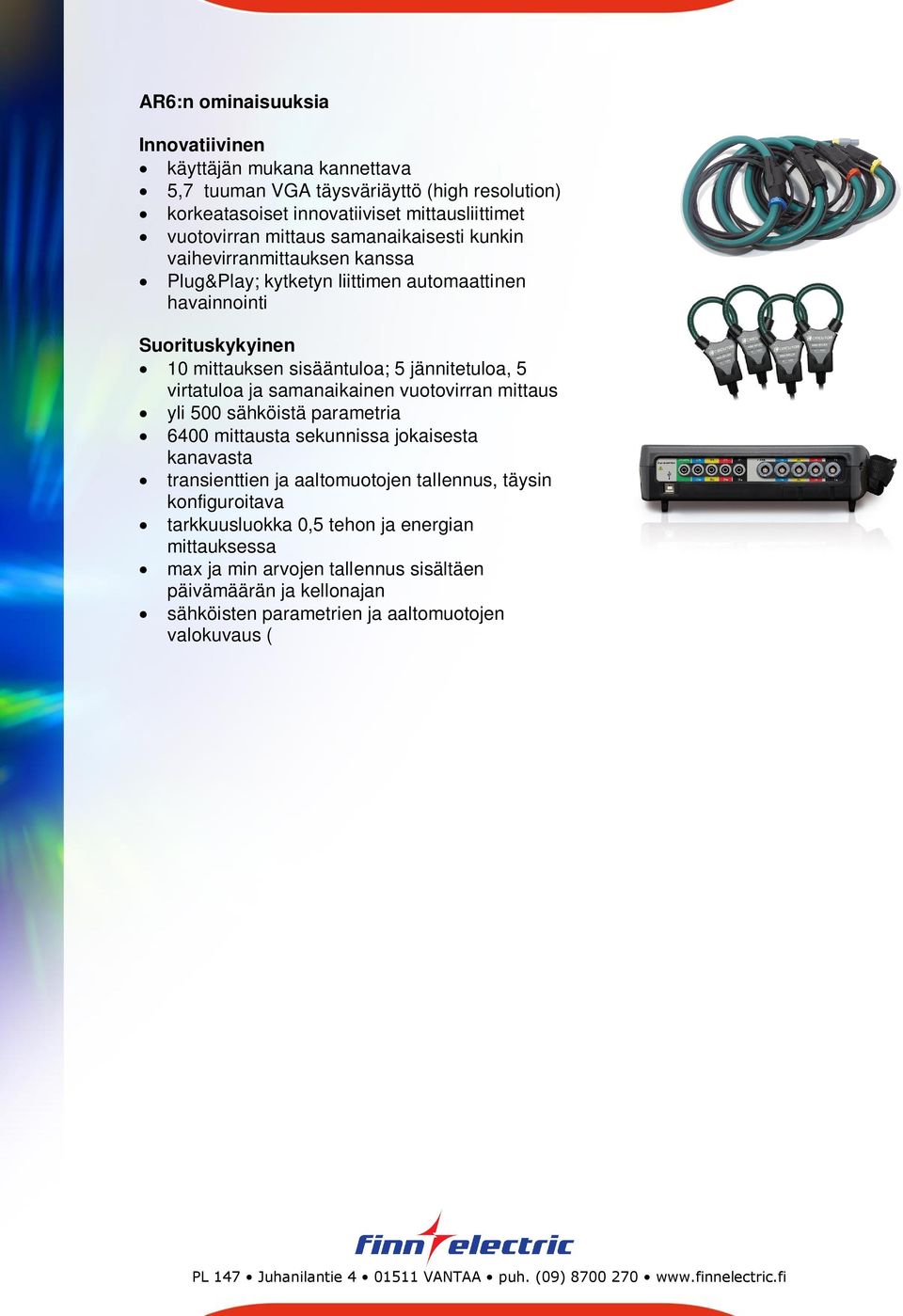

2 AR6:n ominaisuuksia Innovatiivinen käyttäjän mukana kannettava 5,7 tuuman VGA täysväriäyttö (high resolution) korkeatasoiset innovatiiviset mittausliittimet vuotovirran mittaus samanaikaisesti kunkin vaihevirranmittauksen kanssa Plug&Play; kytketyn liittimen automaattinen havainnointi Suorituskykyinen 10 mittauksen sisääntuloa; 5 jännitetuloa, 5 virtatuloa ja samanaikainen vuotovirran mittaus yli 500 sähköistä parametria 6400 mittausta sekunnissa jokaisesta kanavasta transienttien ja aaltomuotojen tallennus, täysin konfiguroitava tarkkuusluokka 0,5 tehon ja energian mittauksessa max ja min arvojen tallennus sisältäen päivämäärän ja kellonajan sähköisten parametrien ja aaltomuotojen valokuvaus ( kuvakaappaus ) Mittatulokset tallennetaan hakemistoon (lajiteltuna mittaustyyppien mukaan), joka on hallittavissa tietokoneelta ( File management ) Monipuolinen sähköverkot ja sähkönlaatu; samanaikainen sähköverkon ja syöttöjännitteen valvonta luokan B mittalaitteet IEC standardin mukaisesti standardisointi; mittaus ja tallennus EN standardin mukaisesti hyödyntäen PowerVision ohjelmistoa konfiguroitava mittausliipaisu yhteensopivat mittausliittimet helppo käyttöliittymän selaaminen; toimintonäppäimet helpottavat selaamista ja konfigurointia

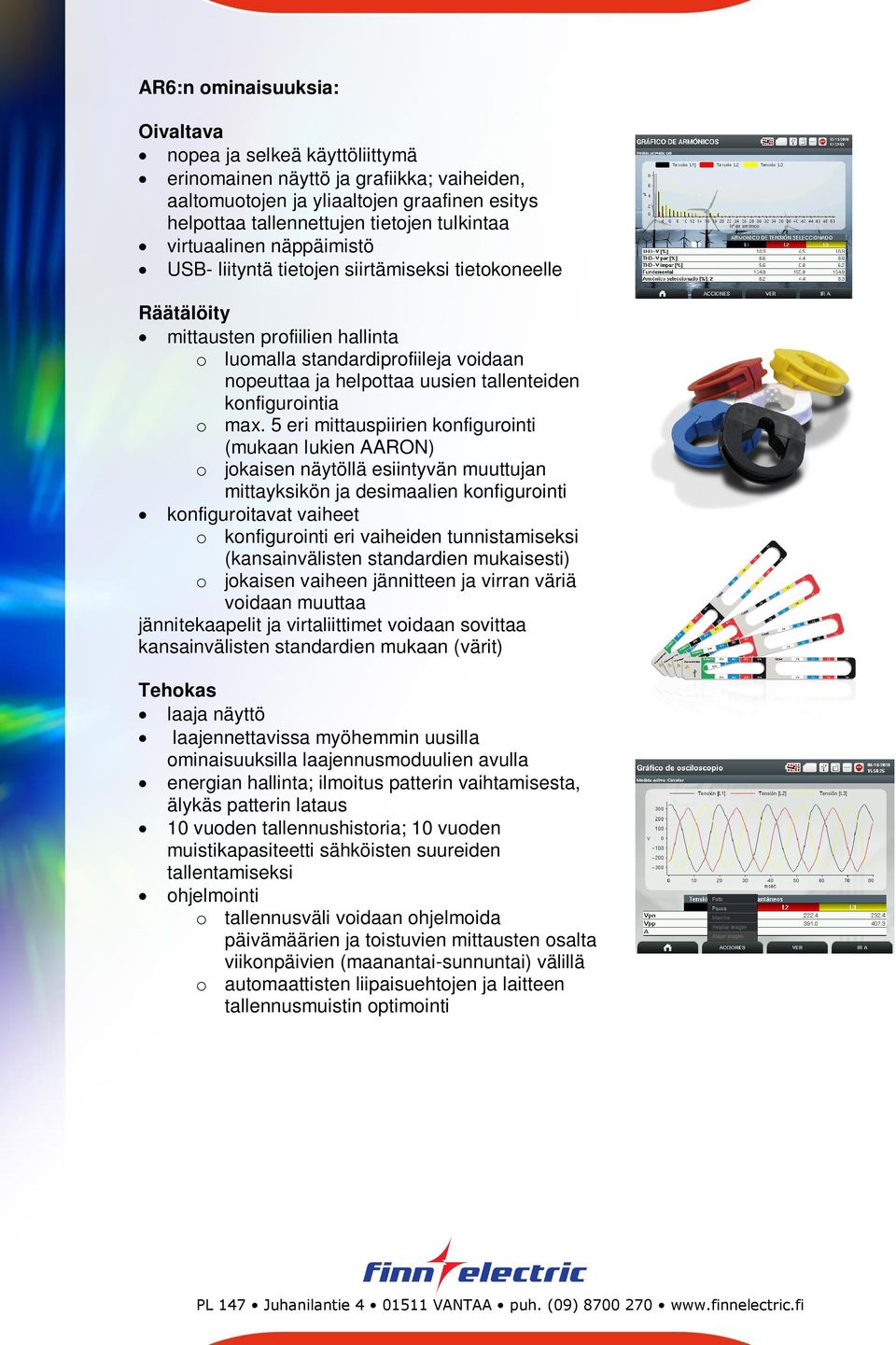

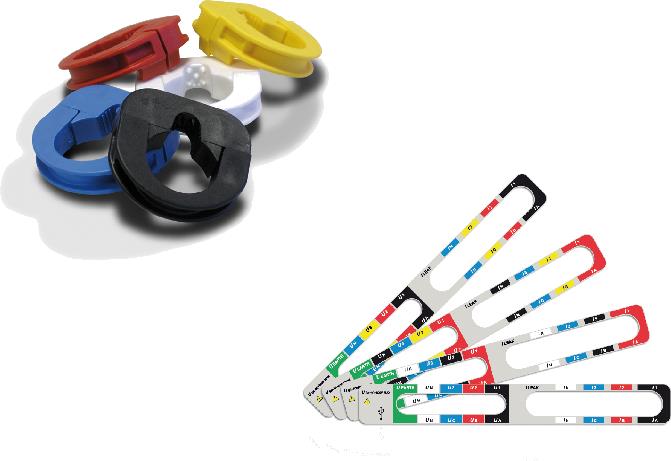

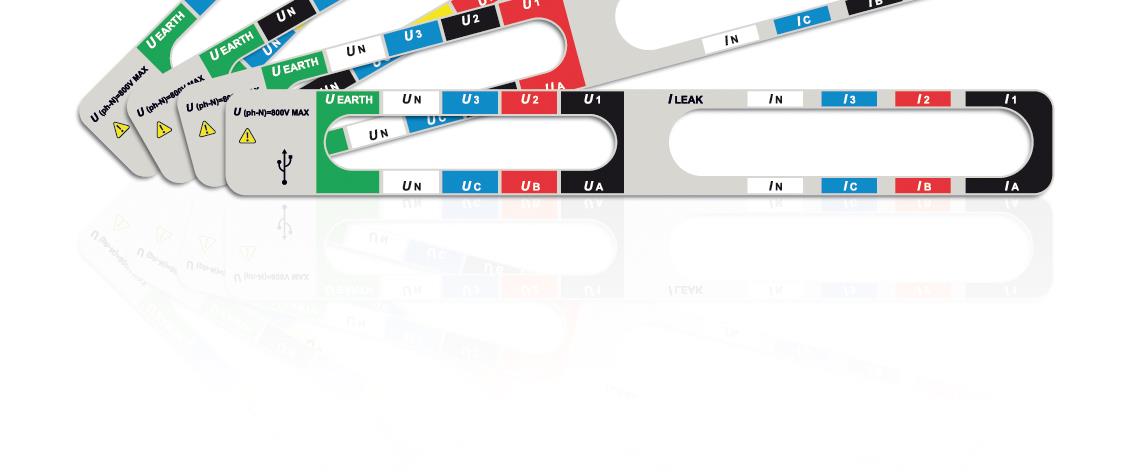

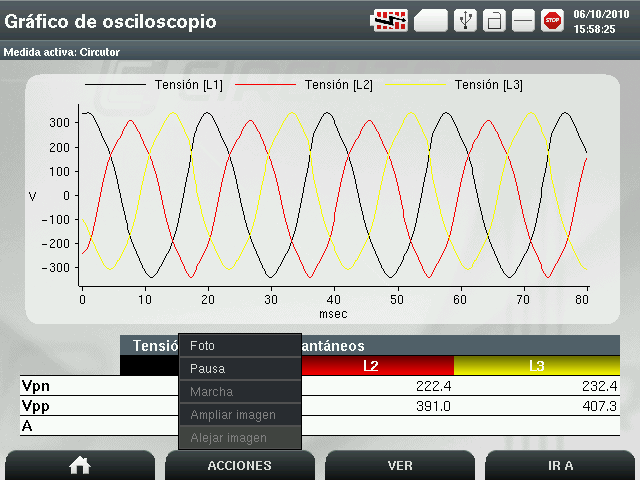

3 AR6:n ominaisuuksia: Oivaltava nopea ja selkeä käyttöliittymä erinomainen näyttö ja grafiikka; vaiheiden, aaltomuotojen ja yliaaltojen graafinen esitys helpottaa tallennettujen tietojen tulkintaa virtuaalinen näppäimistö USB- liityntä tietojen siirtämiseksi tietokoneelle Räätälöity mittausten profiilien hallinta o luomalla standardiprofiileja voidaan nopeuttaa ja helpottaa uusien tallenteiden konfigurointia o max. 5 eri mittauspiirien konfigurointi (mukaan lukien AARON) o jokaisen näytöllä esiintyvän muuttujan mittayksikön ja desimaalien konfigurointi konfiguroitavat vaiheet o konfigurointi eri vaiheiden tunnistamiseksi (kansainvälisten standardien mukaisesti) o jokaisen vaiheen jännitteen ja virran väriä voidaan muuttaa jännitekaapelit ja virtaliittimet voidaan sovittaa kansainvälisten standardien mukaan (värit) Tehokas laaja näyttö laajennettavissa myöhemmin uusilla ominaisuuksilla laajennusmoduulien avulla energian hallinta; ilmoitus patterin vaihtamisesta, älykäs patterin lataus 10 vuoden tallennushistoria; 10 vuoden muistikapasiteetti sähköisten suureiden tallentamiseksi ohjelmointi o tallennusväli voidaan ohjelmoida päivämäärien ja toistuvien mittausten osalta viikonpäivien (maanantai-sunnuntai) välillä o automaattisten liipaisuehtojen ja laitteen tallennusmuistin optimointi

4 PowerVision- ohjelmisto AR6 saavuttaa parhaat ominaisuutensa yhdistettäessä se PowerVision- ohjelmistoon o tehokas ohjelmisto tietojen lataamiseen, hallintaan ja käyttämiseen o mahdollistaa tallennettujen sähköisten parametrien näyttämisen graafisessa ja taulukkomuodossa o tallennettujen sähkönlaatu tapahtumien (*.evq) näyttäminen lyhennetyssä taulukko tai graafisessa muodossa o aaltomuotojen kuvakaappauksen näyttö o tallennettujen historiatietojen näyttö graafisessa tai taulukkomuodossa o sähköverkon laatuanalyysi ja raporttimoduuli, joka mahdollistaa monia räätälöityjä laatustandardeja sovellettavaksi AR6:n perustoimitussisältö (virranmittauspihdit/lenkit valittava erikseen): Mittalaite AR6 Virtajohto AR6:n sopiva patteri 5 kpl jännitemittausliitiimiä + kaapelit USB kommunikaatio johto PowerVisionPlus ohjelmiston CD FAT32 SD muistikortti (1GB) Virtapihdit: Tyyppi Mitta-alue 1 pihti 3:n pihdin sarja 4:n pihdin sarja CFG-5 0,01 5 A M810BD - - CFG-10 0,05 10 A M810BE - - CPG-5 0,05 5 A M810B1 M810C1 M810D1 CPG A M810B2 M810C2 M810D2 CPRG A M810B3 M810C3 M810D3 CPRG A M810B4 M810C4 M810D4 CPG-200/ A / A M810B5 M810C5 M810D5 Kuva Joustavat virranmittauslenkit: Tyyppi sarja Mitta-alue Selitys Sensorin pituus Koodi 4 AMS / 200 A 4 kpl AMS14-FLEX 14 cm M82539 virranmittauslenkkejä + 5 johtoa Kuva 4 AM54-3 AM54- AM54-FLEX clamp 4 kpl AM54-FLEX virranmittauslenkkejä yhdessä sidosjohdolla 3 kpl AM54-FLEX virranmittauslenkkejä yhdellä sidosjohdolla AM54-FLEX virranmittauslenkki + sidosjohto 54 cm M cm M cm M82531

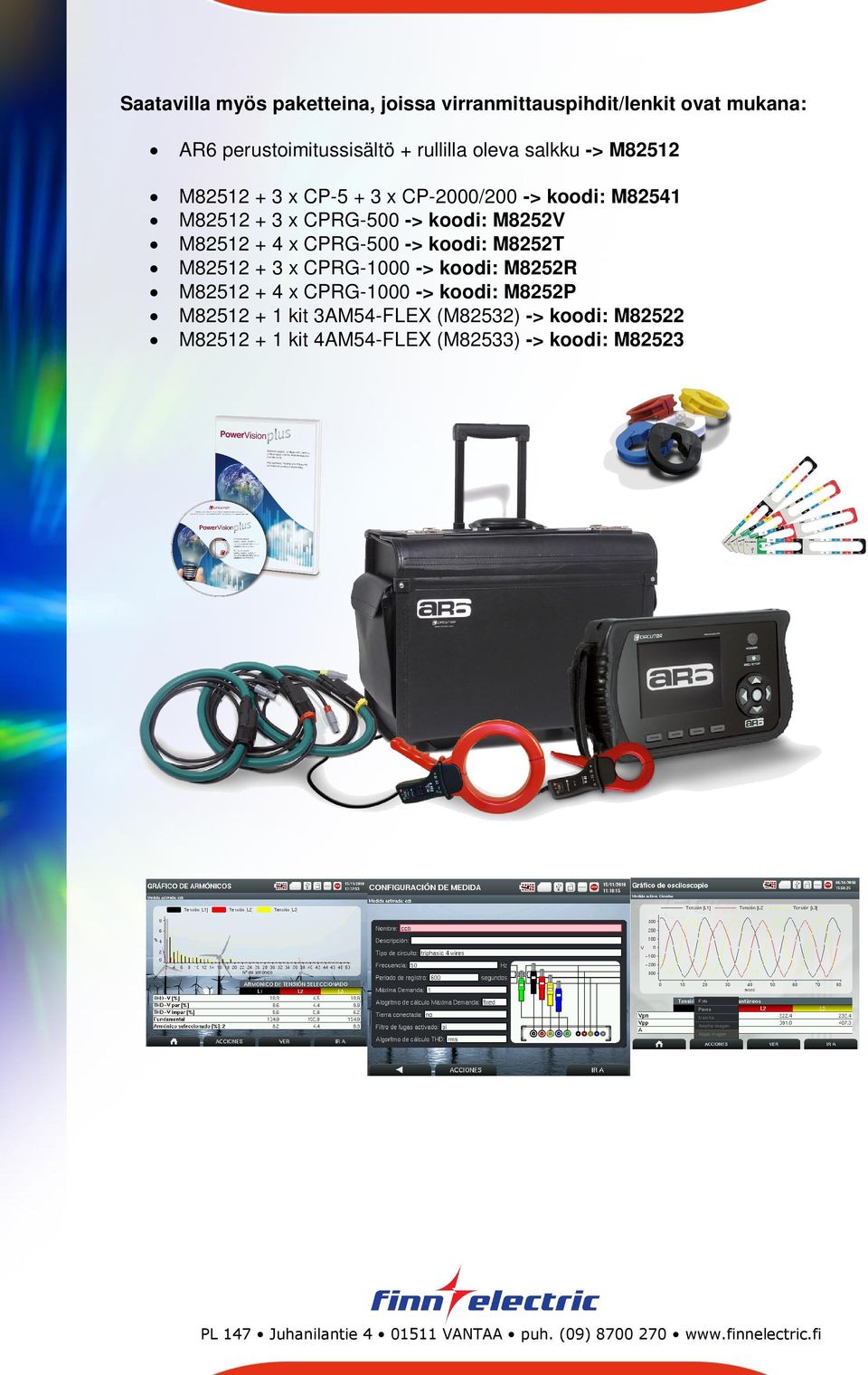

5 Saatavilla myös paketteina, joissa virranmittauspihdit/lenkit ovat mukana: AR6 perustoimitussisältö + rullilla oleva salkku -> M82512 M x CP x CP-2000/200 -> koodi: M82541 M x CPRG-500 -> koodi: M8252V M x CPRG-500 -> koodi: M8252T M x CPRG > koodi: M8252R M x CPRG > koodi: M8252P M kit 3AM54-FLEX (M82532) -> koodi: M82522 M kit 4AM54-FLEX (M82533) -> koodi: M82523
