1 EQL sähkön laadun hallinta sähkönjakeluverkoille Seppo Vehviläinen Tekninen johtaja, MX Electrix Oy puh gsm, Anssi Seppälä TkT, Enease Oy anssi.seppala@enease.fi puh gsm,

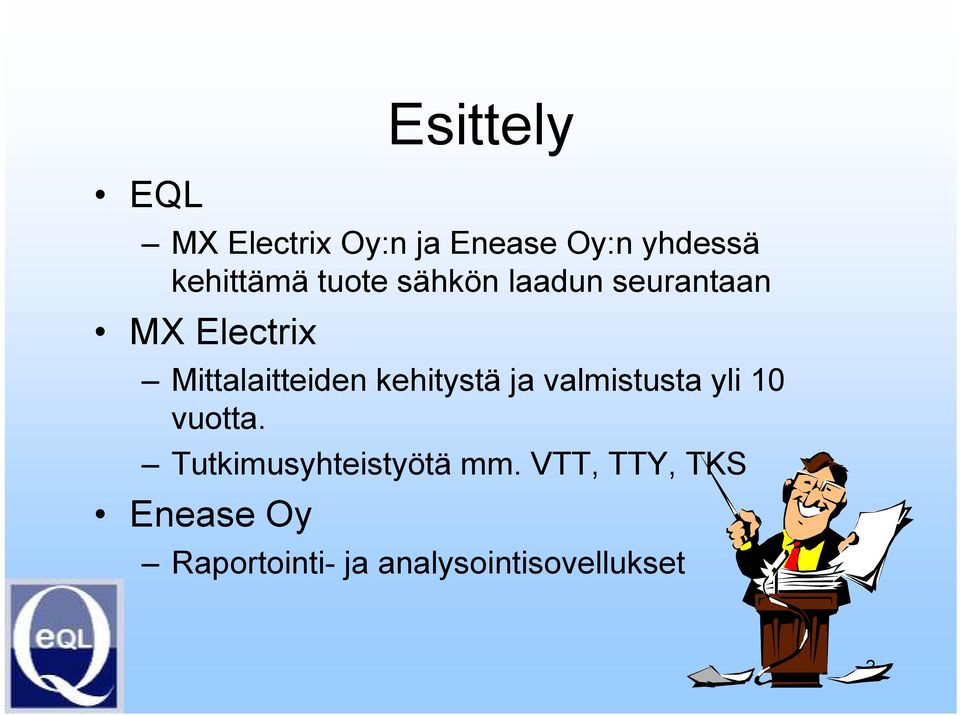

2 EQL Esittely MX Electrix Oy:n ja Enease Oy:n yhdessä kehittämä tuote sähkön laadun seurantaan MX Electrix Mittalaitteiden kehitystä ja valmistusta yli 10 vuotta. Tutkimusyhteistyötä mm. VTT, TTY, TKS Enease Oy Raportointi- ja analysointisovellukset 2

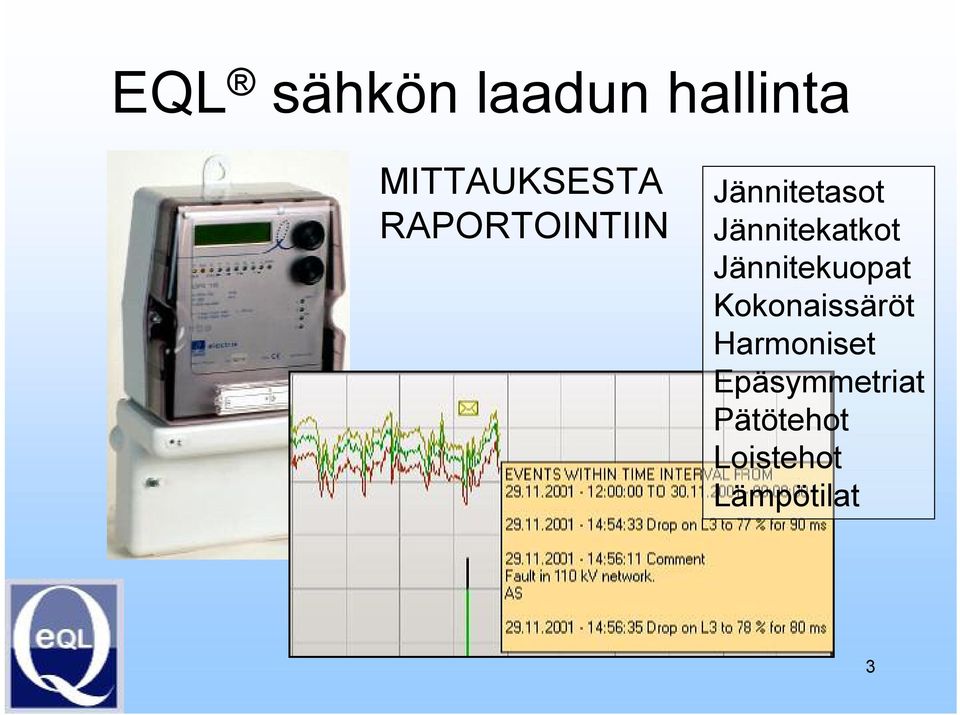

3 EQL sähkön laadun hallinta MITTAUKSESTA RAPORTOINTIIN Jännitetasot Jännitekatkot Jännitekuopat Kokonaissäröt Harmoniset Epäsymmetriat Pätötehot Loistehot Lämpötilat 3

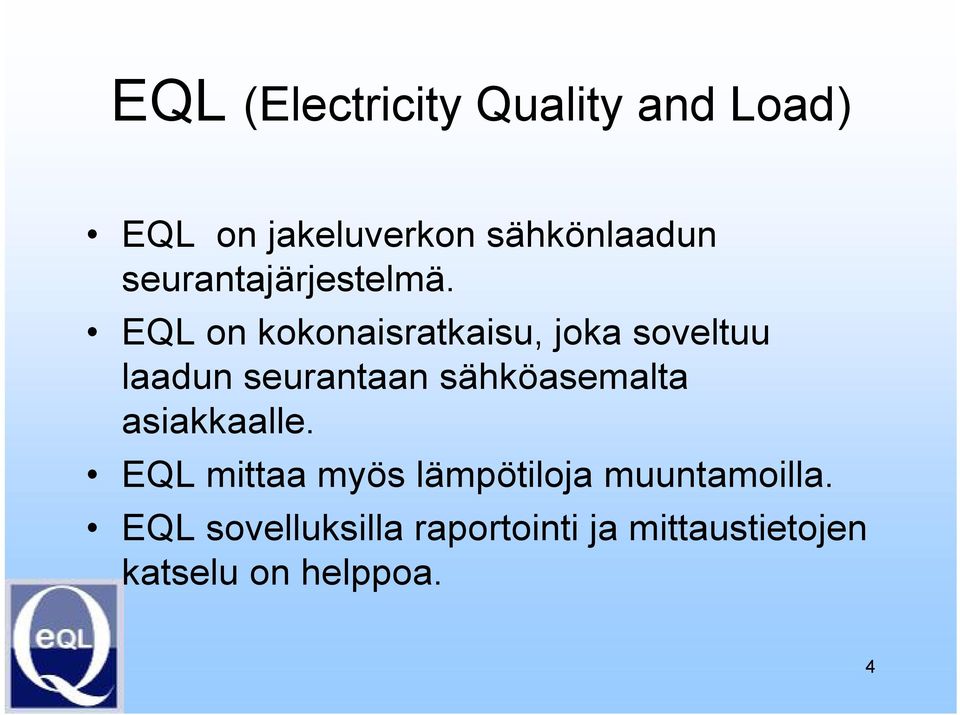

4 EQL (Electricity Quality and Load) EQL on jakeluverkon sähkönlaadun seurantajärjestelmä. EQL on kokonaisratkaisu, joka soveltuu laadun seurantaan sähköasemalta asiakkaalle. EQL mittaa myös lämpötiloja muuntamoilla. EQL sovelluksilla raportointi ja mittaustietojen katselu on helppoa. 4

5 EQL (Electricity Quality and Load) EQL hyödyt Jatkuva mittaus jakeluverkossa ja tapahtumien automaattinen rekisteröinti ja tallennus. Asiakasongelmien käsittely: välitön mittaus ja raportti asiakkaalle Jakeluverkon teknisen palvelutason tarkka hallinta Jakeluverkon parannustöiden ohjaaminen laatumittausten avulla Asiakaspalvelumahdollisuus: Asiakkaalle kulutusja käyttöaikaraportti 5

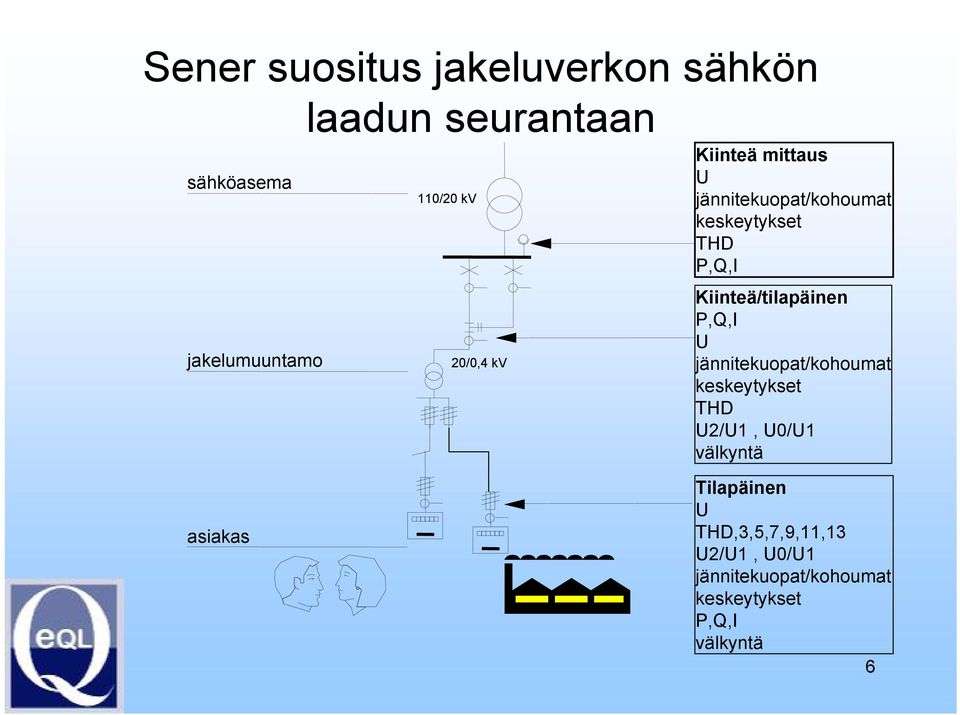

6 Sener suositus jakeluverkon sähkön laadun seurantaan sähköasema jakelumuuntamo 110/20 kv 20/0,4 kv Kiinteä mittaus U jännitekuopat/kohoumat keskeytykset THD P,Q,I Kiinteä/tilapäinen P,Q,I U jännitekuopat/kohoumat keskeytykset THD U2/U1, U0/U1 välkyntä asiakas Tilapäinen U THD,3,5,7,9,11,13 U2/U1, U0/U1 jännitekuopat/kohoumat keskeytykset P,Q,I välkyntä 6

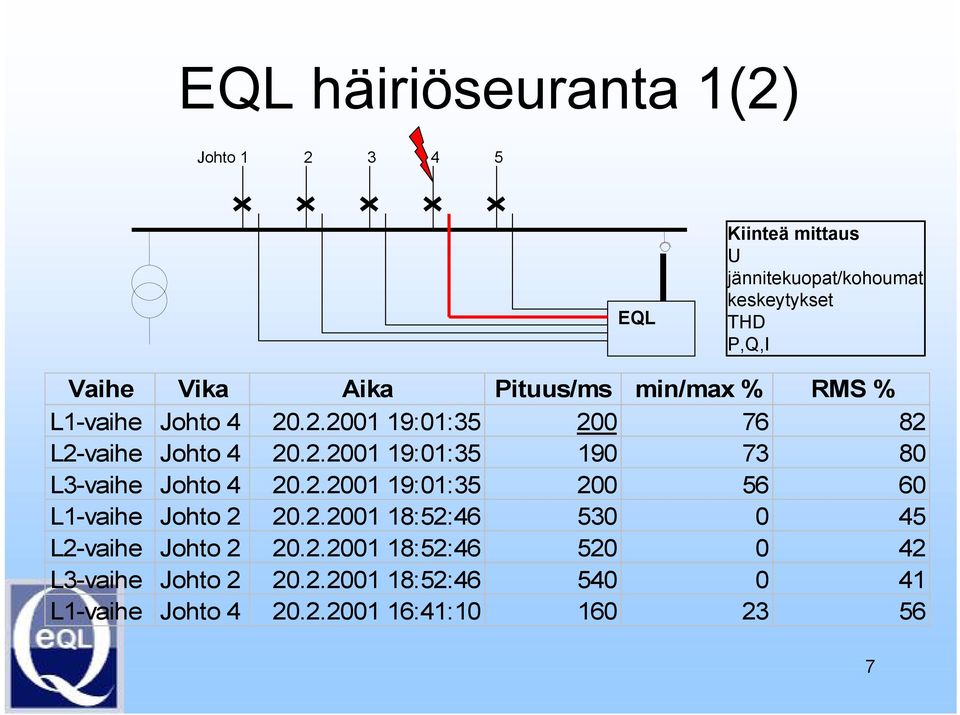

7 EQL häiriöseuranta 1(2) Johto EQL Kiinteä mittaus U jännitekuopat/kohoumat keskeytykset THD P,Q,I Vaihe Vika Aika Pituus/ms min/max % RMS % L1-vaihe Johto :01: L2-vaihe Johto :01: L3-vaihe Johto :01: L1-vaihe Johto :52: L2-vaihe Johto :52: L3-vaihe Johto :52: L1-vaihe Johto :41:

8 EQL häiriöseuranta 2(2) EQL häiriöseurannan hyödyt Nykyistä tarkempi tieto verkon eri osien vikataajuuksista ja vikojen luonteesta Jännitekuoppatiedot yhdistettynä katkaisijatoimintoon Vikatilastoinnin automatisointi Tukea raportointiin energiamarkkinaviranomaiselle Perusteita verkkoinvestointien ja kunnossapidon kohdentamiseen. (Raivauksen ajoittaminen). Arvio oikosulkuvikojen etäisyydestä 8

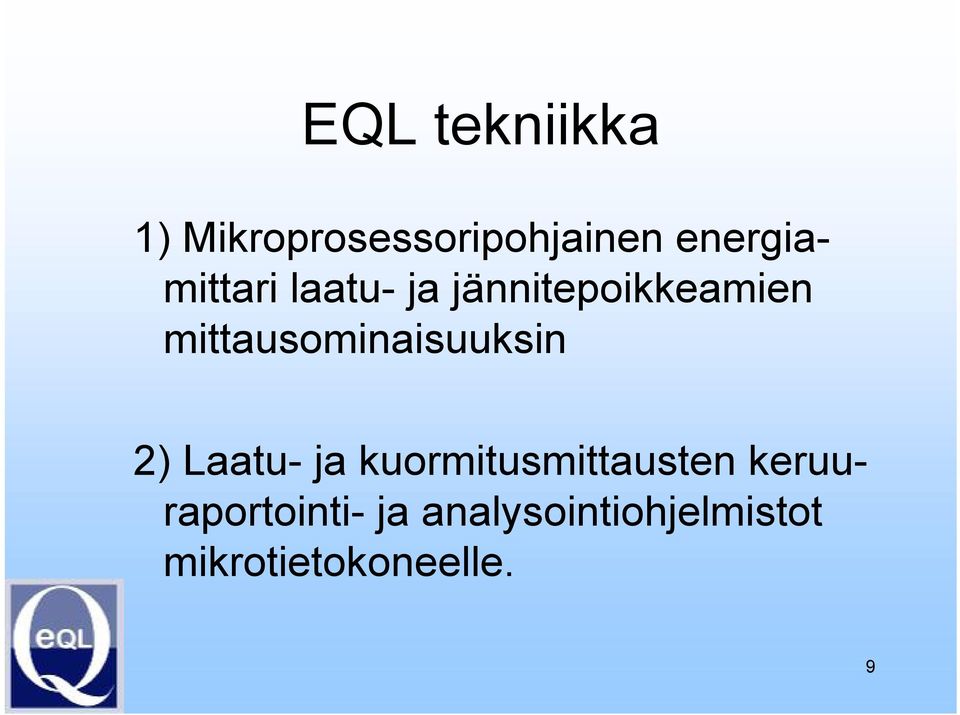

9 EQL tekniikka 1) Mikroprosessoripohjainen energiamittari laatu- ja jännitepoikkeamien mittausominaisuuksin 2) Laatu- ja kuormitusmittausten keruuraportointi- ja analysointiohjelmistot mikrotietokoneelle. 9

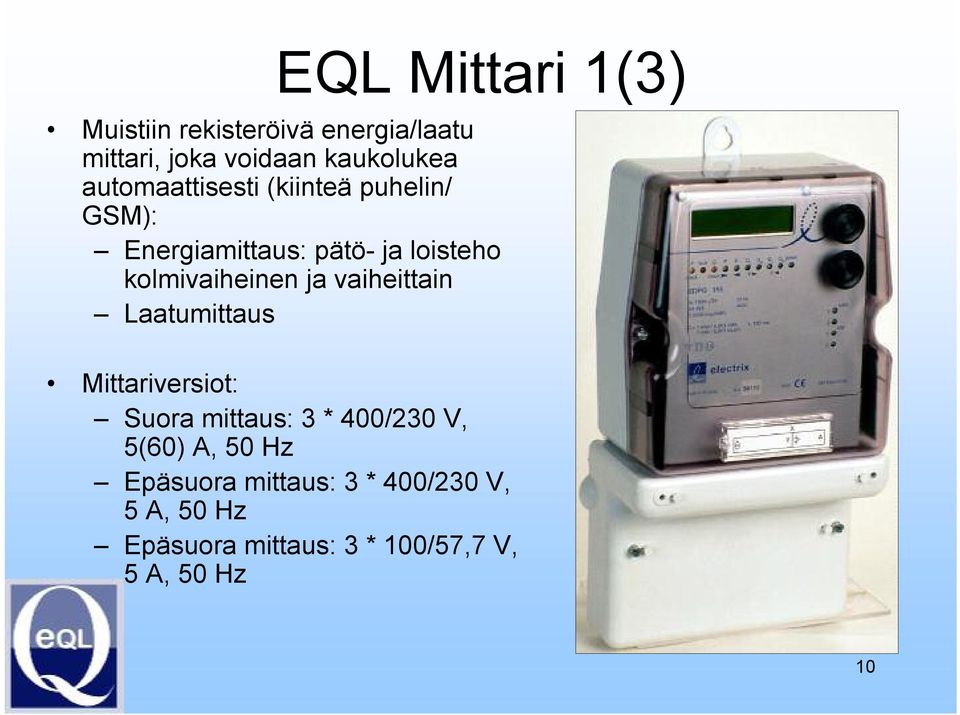

10 EQL Mittari 1(3) Muistiin rekisteröivä energia/laatu mittari, joka voidaan kaukolukea automaattisesti (kiinteä puhelin/ GSM): Energiamittaus: pätö- ja loisteho kolmivaiheinen ja vaiheittain Laatumittaus Mittariversiot: Suora mittaus: 3 * 400/230 V, 5(60) A, 50 Hz Epäsuora mittaus: 3 * 400/230 V, 5 A, 50 Hz Epäsuora mittaus: 3 * 100/57,7 V, 5 A, 50 Hz 10

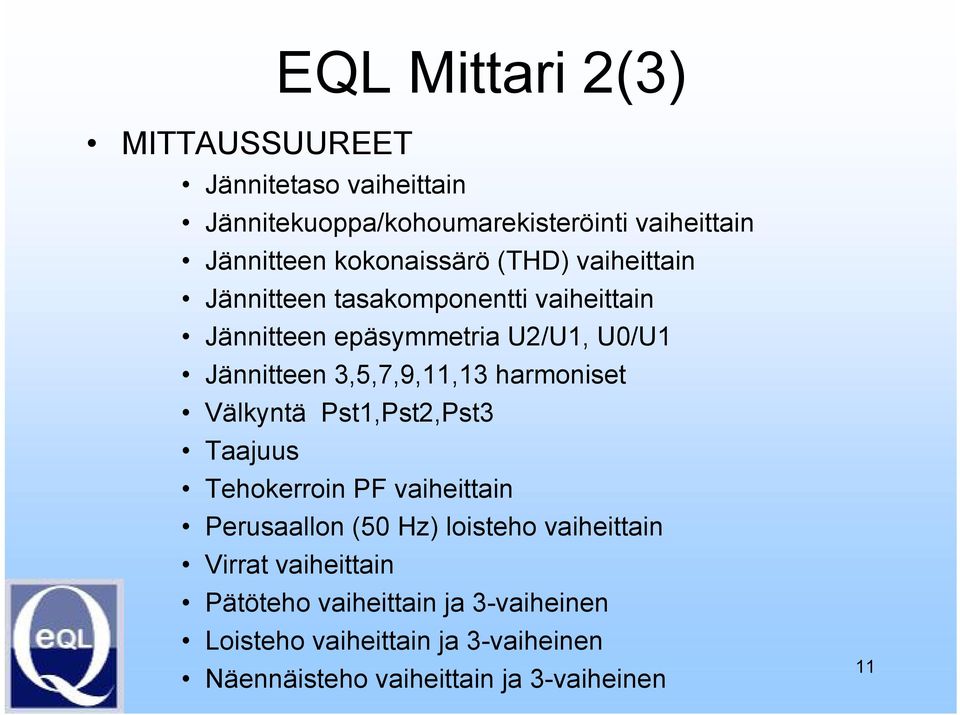

11 EQL Mittari 2(3) MITTAUSSUUREET Jännitetaso vaiheittain Jännitekuoppa/kohoumarekisteröinti vaiheittain Jännitteen kokonaissärö (THD) vaiheittain Jännitteen tasakomponentti vaiheittain Jännitteen epäsymmetria U2/U1, U0/U1 Jännitteen 3,5,7,9,11,13 harmoniset Välkyntä Pst1,Pst2,Pst3 Taajuus Tehokerroin PF vaiheittain Perusaallon (50 Hz) loisteho vaiheittain Virrat vaiheittain Pätöteho vaiheittain ja 3-vaiheinen Loisteho vaiheittain ja 3-vaiheinen Näennäisteho vaiheittain ja 3-vaiheinen 11

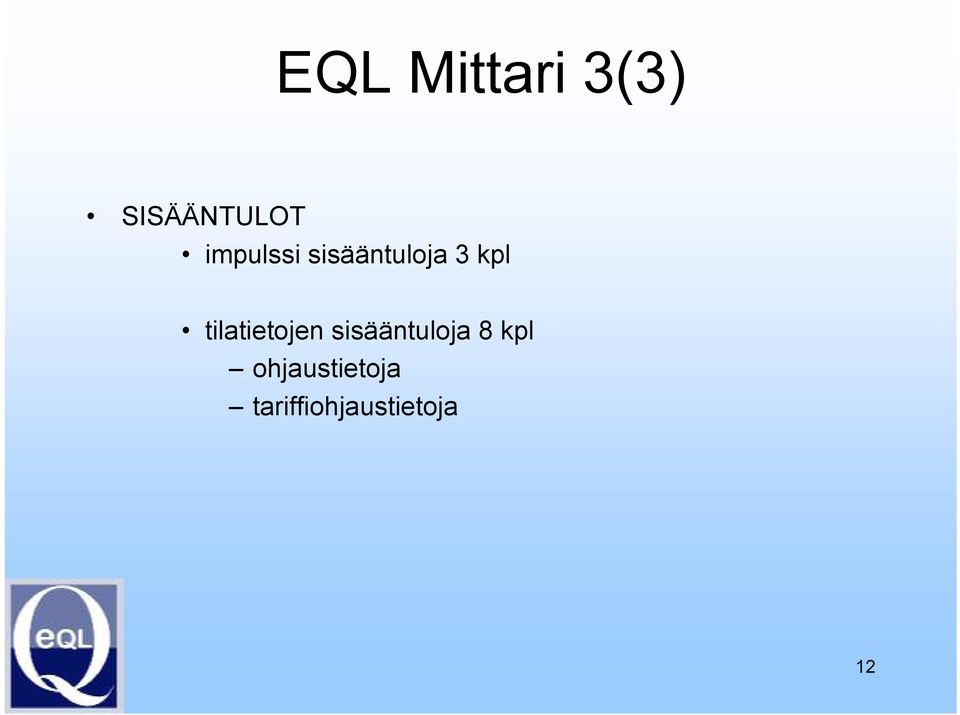

12 EQL Mittari 3(3) SISÄÄNTULOT impulssi sisääntuloja 3 kpl tilatietojen sisääntuloja 8 kpl ohjaustietoja tariffiohjaustietoja 12

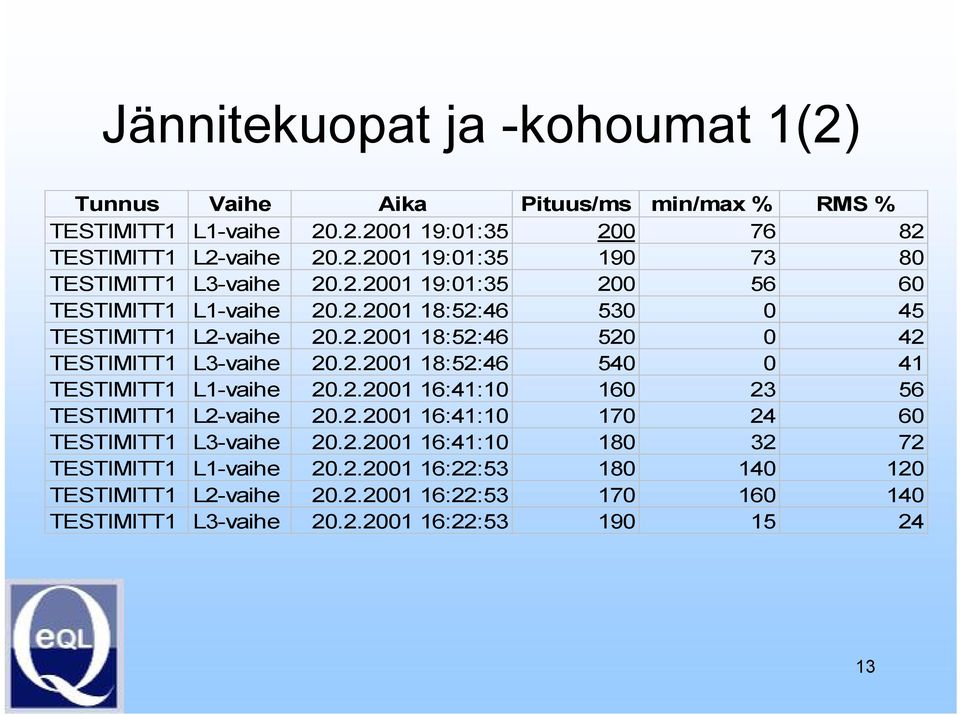

13 Jännitekuopat ja -kohoumat 1(2) Tunnus Vaihe Aika Pituus/ms min/max % RMS % TESTIMITT1 L1-vaihe :01: TESTIMITT1 L2-vaihe :01: TESTIMITT1 L3-vaihe :01: TESTIMITT1 L1-vaihe :52: TESTIMITT1 L2-vaihe :52: TESTIMITT1 L3-vaihe :52: TESTIMITT1 L1-vaihe :41: TESTIMITT1 L2-vaihe :41: TESTIMITT1 L3-vaihe :41: TESTIMITT1 L1-vaihe :22: TESTIMITT1 L2-vaihe :22: TESTIMITT1 L3-vaihe :22:

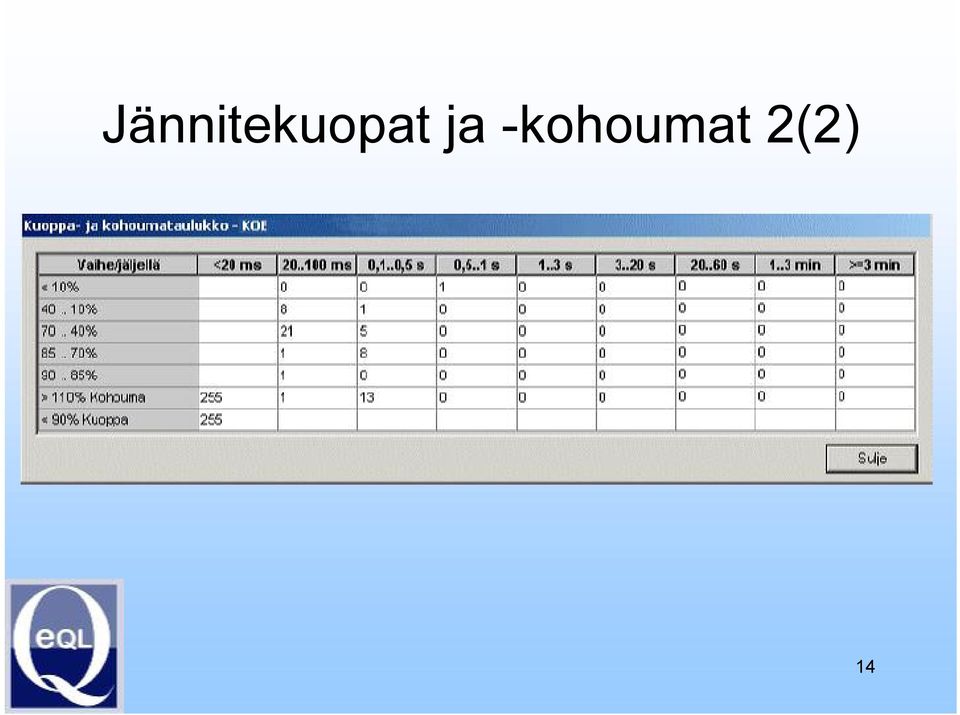

14 Jännitekuopat ja -kohoumat 2(2) 14

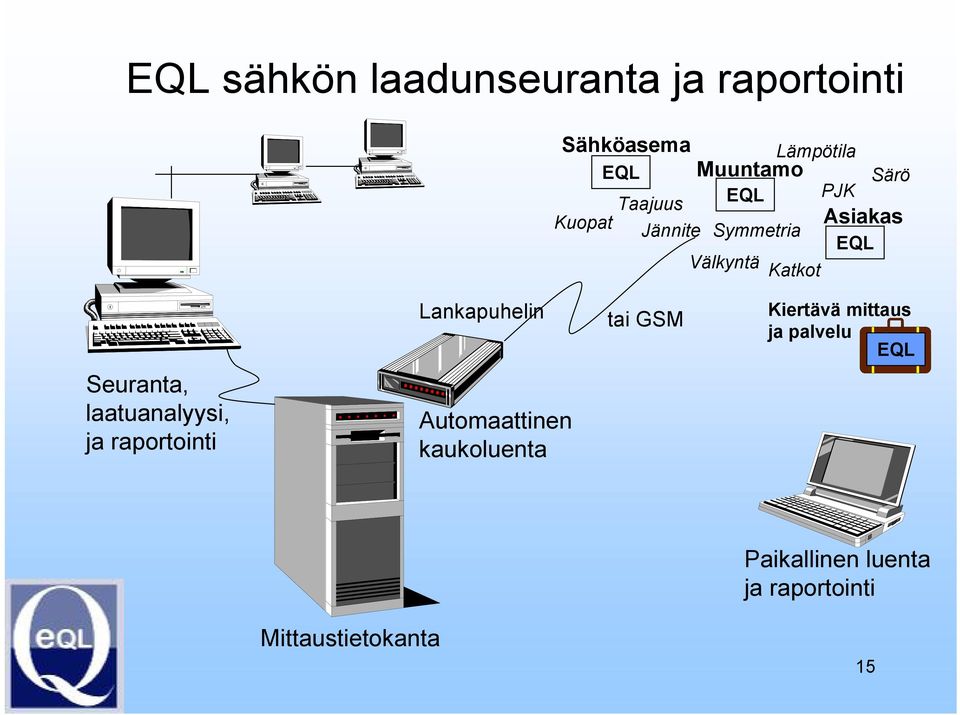

15 EQL sähkön laadunseuranta ja raportointi Sähköasema EQL Kuopat Taajuus Jännite Lämpötila Muuntamo Särö EQL PJK Asiakas Symmetria EQL Välkyntä Katkot Seuranta, laatuanalyysi, ja raportointi Lankapuhelin Automaattinen kaukoluenta tai GSM Kiertävä mittaus ja palvelu EQL Mittaustietokanta Paikallinen luenta ja raportointi 15

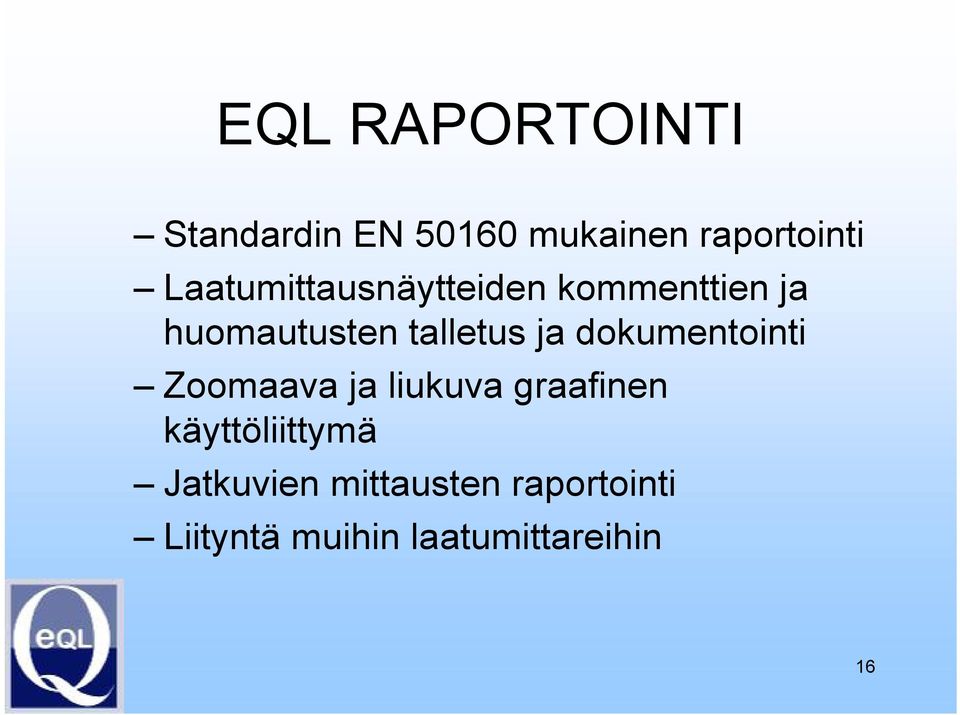

16 EQL RAPORTOINTI Standardin EN mukainen raportointi Laatumittausnäytteiden kommenttien ja huomautusten talletus ja dokumentointi Zoomaava ja liukuva graafinen käyttöliittymä Jatkuvien mittausten raportointi Liityntä muihin laatumittareihin 16

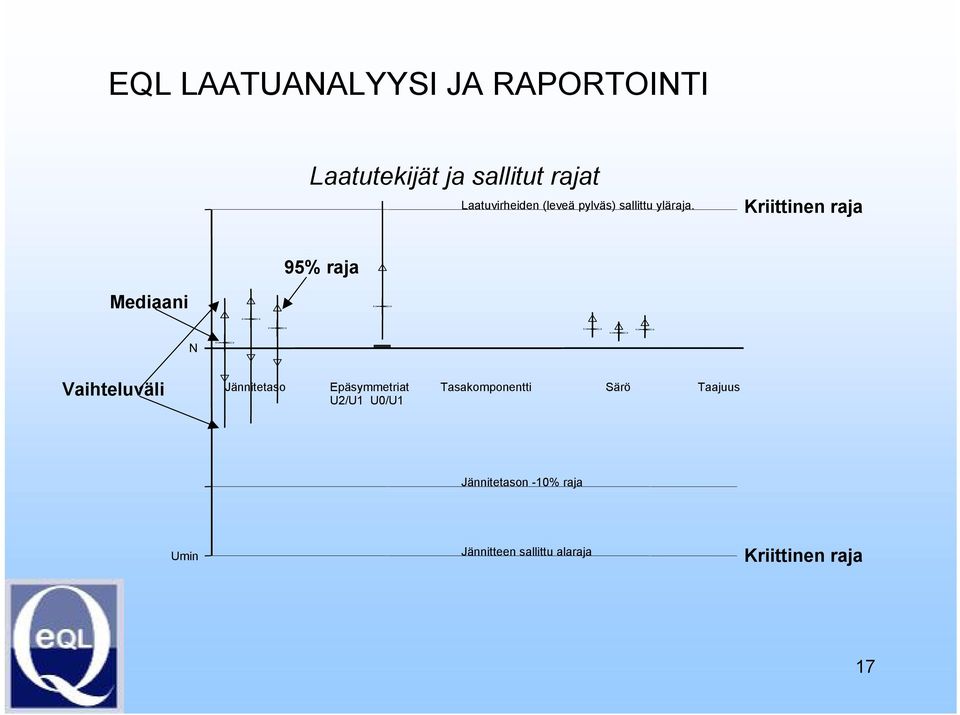

17 EQL LAATUANALYYSI JA RAPORTOINTI Laatutekijät ja sallitut rajat Laatuvirheiden (leveä pylväs) sallittu yläraja. Kriittinen raja 95% raja Mediaani N Vaihteluväli Jännitetaso Epäsymmetriat U2/U1 U0/U1 Tasakomponentti Särö Taajuus Jännitetason -10% raja Umin Jännitteen sallittu alaraja Kriittinen raja 17

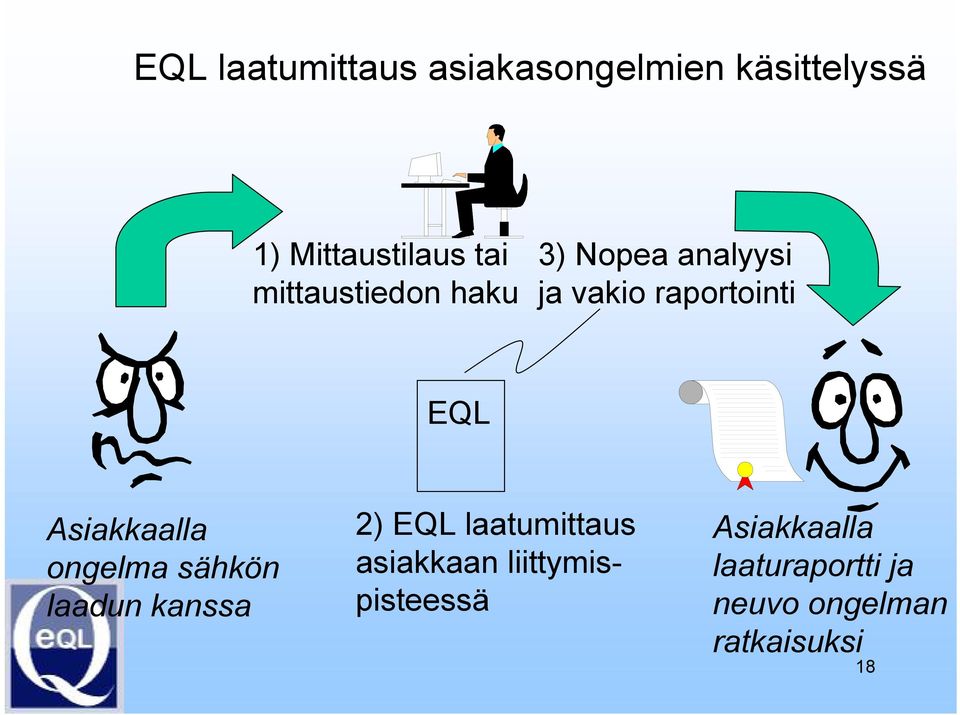

18 EQL laatumittaus asiakasongelmien käsittelyssä 1) Mittaustilaus tai mittaustiedon haku 3) Nopea analyysi ja vakio raportointi EQL Asiakkaalla ongelma sähkön laadun kanssa 2) EQL laatumittaus asiakkaan liittymispisteessä Asiakkaalla laaturaportti ja neuvo ongelman ratkaisuksi 18

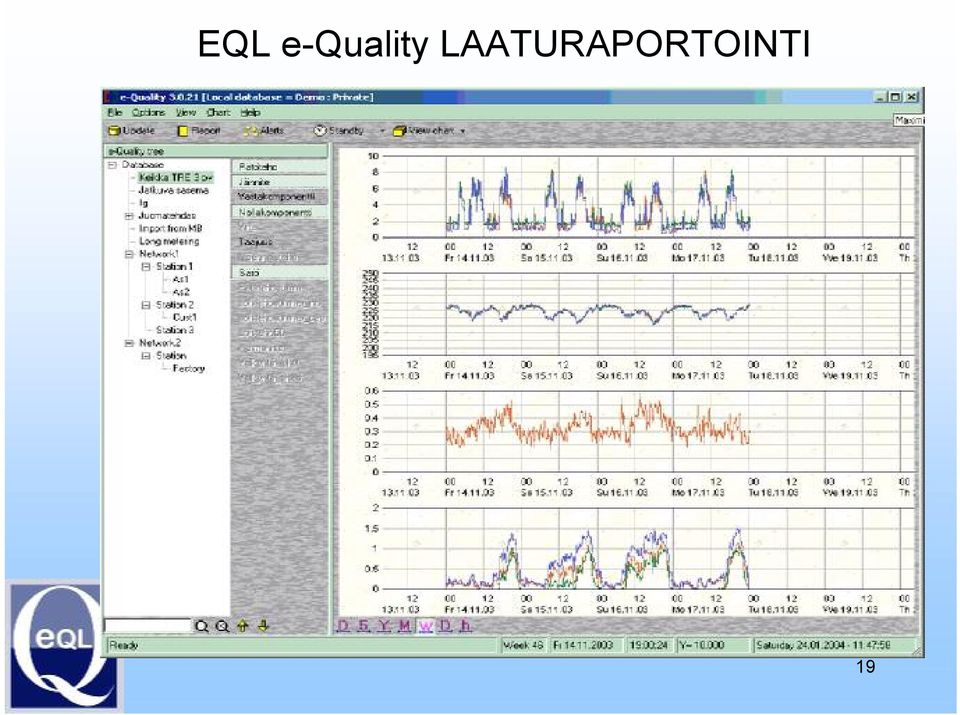

19 EQL e-quality LAATURAPORTOINTI 19

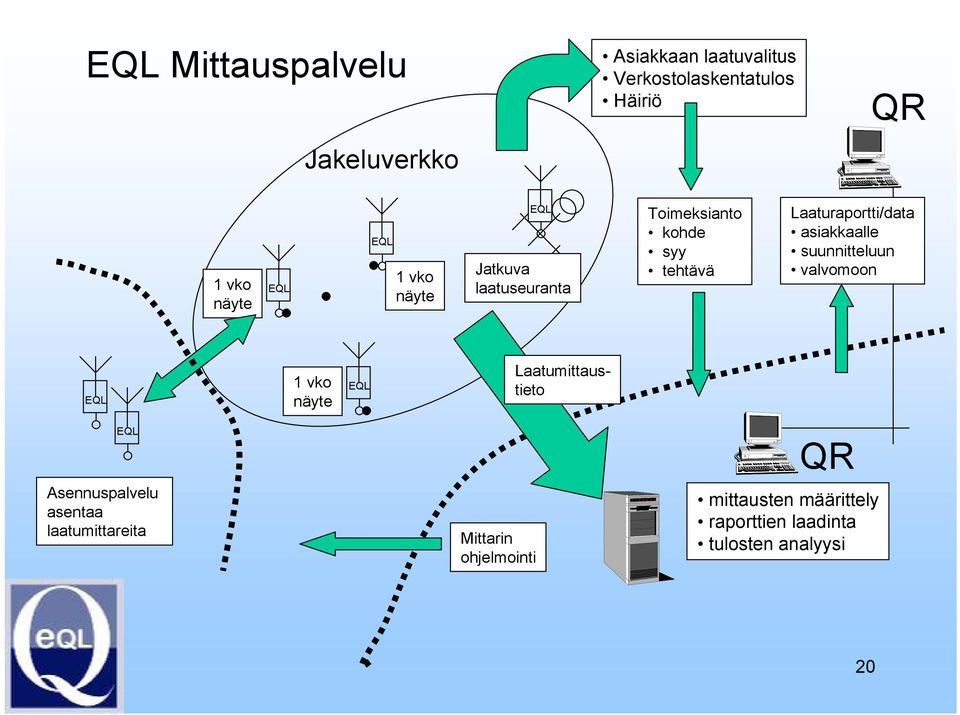

20 EQL Mittauspalvelu Jakeluverkko Asiakkaan laatuvalitus Verkostolaskentatulos Häiriö QR 1 vko näyte EQL EQL 1 vko näyte EQL Jatkuva laatuseuranta Toimeksianto kohde syy tehtävä Laaturaportti/data asiakkaalle suunnitteluun valvomoon EQL 1 vko näyte EQL Laatumittaustieto EQL Asennuspalvelu asentaa laatumittareita Mittarin ohjelmointi QR mittausten määrittely raporttien laadinta tulosten analyysi 20

21 EQL Mittauspalvelu 1/2 Inergia Oy 4 kpl sähköasemia QR2 Client raportointi Haukiputaan Sähköosuuskunta 4 kpl sähköasemia GSM-luenta kiertävällä mittarilla QR2 Client raportointi Valkeakosken Energia 3 kpl sähköasemia GSM-luenta kiertävällä mittarilla QR2 Client raportointi 21

22 EQL Mittauspalvelu 2/2 Vattenfall Verkko Oy 12 kpl sähköasemia 25 kpl kiertäviä mittareita palveluna mittarien ohjelmointi ja luenta laaturaportointi Nurmijärven Sähkö Oy 4 kpl sähköasemia GSM-luenta kiertävällä mittarilla EXCEL-raportointi 22

23 EQL Transmit-asiakkaita Fortum Sähkönsiirto Oy 8 kpl sähköasemia 40 kpl kiertäviä mittareita Fortum Distribution Ab/Ruotsi 15 kpl kiertäviä mittareita Oulun Energia Oy 5 kpl asiakasmittauksia 4 kpl kiertäviä mittareita Kymenlaakson Sähkö Oy 25 kpl sähköasemia 20 kpl kiertäviä mittareita 23

24 EQL Transmit-asiakkaita Jylhän Sähköosuuskunta 4 kpl sähköasemamittauksia tilatietorekisteröinti EMV tilastointi Koillis-Satakunnan Sähkö Oy 8 kpl sähköasemamittauksia 25 kpl johtolähtöjen mittauksia Rovakaira Oy 250 kpl tuntimittauksia 10 kpl sähköasemamittauksia 2 kpl kiertäviä mittareita Vatajankosken Sähkö Oy 70 kpl tuntimittauksia 9 kpl sähköasemamittauksia 24

25 EQL asiakkaita Atro Oy EON Finland Oyj ESE-Verkko Oy Haminan Energia Oy Järvi-Suomen Energia Oy Keravan Energia Oy Kuopion Energia Satapirkan Sähkö Oy Tampereen Sähkölaitos Tornionlaakson Sähkö Oy Vantaan Energia Oy... 25
