VIKE Universaali ratkaisu keskijänniteverkon maa- ja oikosulkuvikojen paikannukseen
|
|
- Mauno Joel Lehtilä
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 VIKE Universaali ratkaisu keskijänniteverkon maa- ja oikosulkuvikojen paikannukseen
2 VIKE Vianilmaisufunktiot (FPI, Fault Passage Indication) Yksivaiheinen maasulku, kaksoismaasulku Katkeilevat maasulut PATENTOITU MENETELMÄ Oikosulut Vikojen ennakointi Ohimenevien lyhytkestoisten maasulkujen rekisteröinti (lokitietokanta)
3 VIKE Kompakti rakenne Rogowski-kelat jokaisessa lähdössä Keskusyksikkö VA200C Modeemi kommunikointiin Helppo asentaa Avattavat Rogowski-kelat Plug-in -kaapelointi Laajennettavuus Peruskokoonpanossa kahden lähdön mittaukset (kaksi haaraa) Voidaan laajentaa kuuden lähdön järjestelmäksi Optio tehon mittaamiseen Vaihejännitteiden mittaus kapasitiivisilla tai resistiivisillä sensoreilla

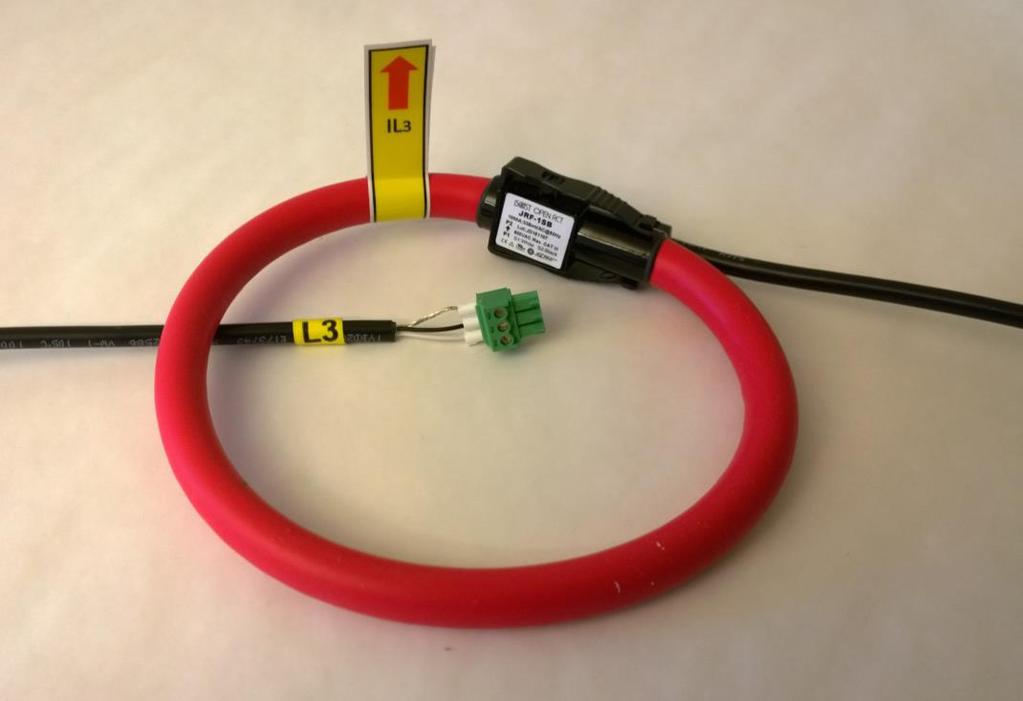

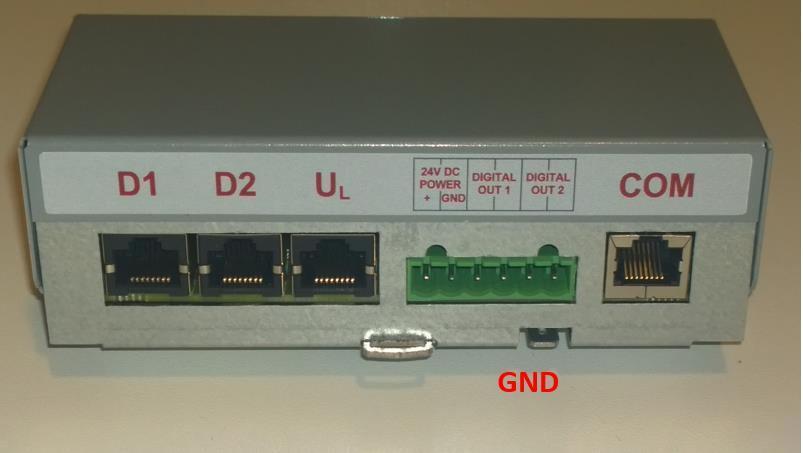

4 VIKE Komponentit Keskusyksikkö VA200C Kaapelointikeskitin VA3R Rogowskikelat
5 Kaukokäyttökaappi VIKE Yhden erotinkennon vianilmaisu ja liityntä kaukokäytön ala-asemaan J01-kenno J02-kenno X VDC X GND ACO LAN CATkaapeli RJ45/CAT-6 = Rogowskien asennussuunta 2A IL1 IL3 24VDC POWER GND VIKE VA200C COM D1 CATkaapeli RJ45/CAT-6 VIKE VA3R Shield IL1 IL3 I0 I0 VIKE-asennuskotelo
6 VIKE Älykäs vianilmaisin muuntamolla Muuntamo VA3R - - ʃ A D VA200C µp, Memory Ethernet Functions I> Io> Iotr> MODEM Tietoliikenne IEC Kommunikointi 3G/4G-modeemilla tai ala-aseman kautta Tapahtumien aikaleimaus Ohjelmiston etäpäivitys IoT (optio) HV/MV Jakelumuuntamot
7 VIKE Ominaisuuksia Integroitu oiko- ja maasulun ilmaisin Kolme virta-anturia per erotinlähtö Virtamittauksiin perustuva maasulun ilmaisu uudella algoritmilla Maasulun ilmaisu toimii luotettavasti kaikissa jakeluverkkotyypeissä Katkeilevan maasulun transientin tunnistus
8 VIKE Ominaisuuksia Minimaalinen asettelujen tarve Pysyvän maasulun ilmaisuherkkyys jopa 10 kω Maasulkutransienttien ilmaisu patentoidulla menetelmällä. Mittaus 25,6 khz:n näytteenottotaajuudella per kanava Aikaleimatut tapahtumat
9 Muuntosuhdevirhe Rogowski-kelan rakenne Rogowski-kela on ilmasydäminen kuparilankakela Rogowski-kelan muuntosuhteen lineaarisuus 1,0% 0,5% 0,0% ,5% -1,0% Virtamuuntajan ensiövirta (A)

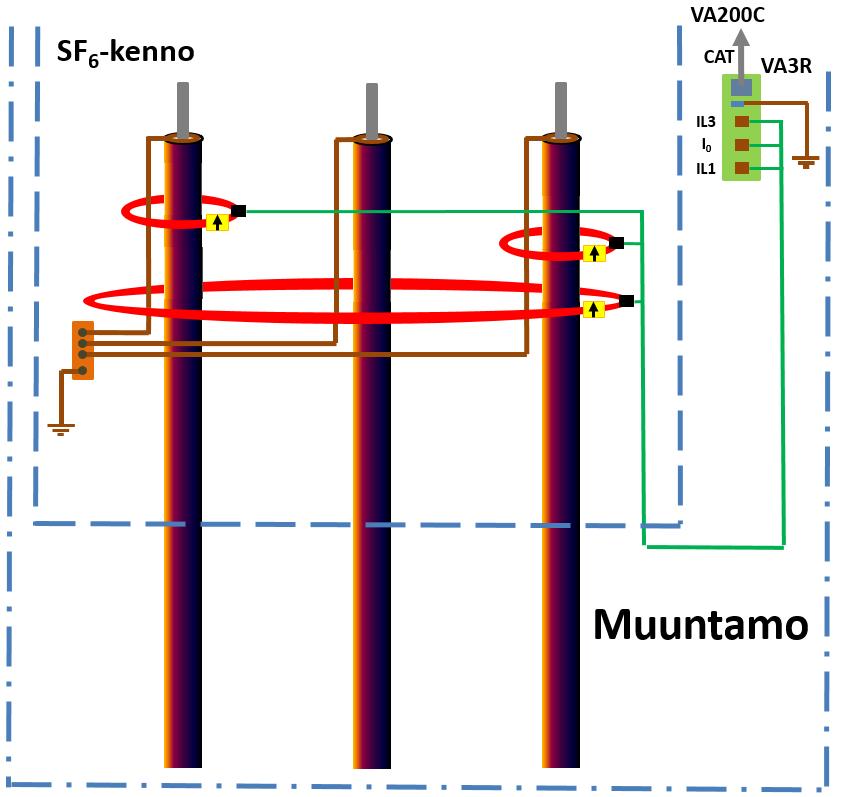

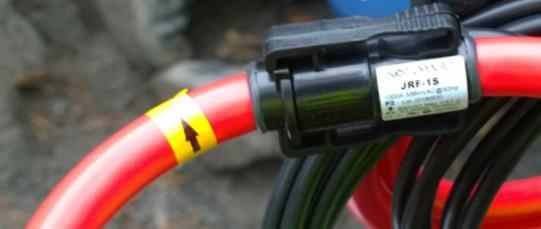

10 VIKE Rogowski-kelojen asennustekniikkaa = Rogowskien asennussuunta
11 VIKE Maasulkuihin liittyvät toiminnot Pysyvän maasulun tunnistus, herkkyys jopa 10 kω Katkeilevan maasulun tunnistus Vikojen ennakointia palveleva ohimenevien lyhytaikaisten maasulkujen rekisteröinti
12 VIKE Kaikki verkkotyypit Maasta erotettu Keskitetysti kompensoitu Keskitetysti ja hajautetusti kompensoitu Eri verkkotyypeille pätevät samat maasulkufunktion asettelut
13 VIKE Laajennettavissa kuudelle erotinlähdölle Optiona kapasitiivinen tai resistiivinen vaihejännitteiden mittaus Erotinlähtökohtainen tehon mittaus Smart Grid -toimintoja varten Ohjelmiston etäpäivitysmahdollisuus
14 VIKE VA200C tekniset tiedot Käyttöjännite 8 36 VDC Virran mittaus 2x3 / Rogowski-kelat Digital outputs 2 Kommunikaatio Ethernet Protokolla IEC Ohjelmisto etäpäivitettävissä I v A I summa A Sarjaväylät 1 kpl laajennusyksikölle A/D-muunnin 16 bit Näytteenottotaajuus 25,6 khz / kanava Häiriötallennin Transienteille ja virtojen RMS-arvoille Vaihejännitteiden mittaus (optio) kapasitiivinen tai resistiivinen Kotelo DIN-kiskoasenteinen
15 VIKE VIKE:n rekisteröimiä häiriötallenteita maaseutuverkosta (todellisen verkon kenttäkokeista) 1. Pysyvän maasulun (t=0,5 s) tallenteita tehdyistä maasuluista 2. Katkeilevan maasulun transienttitallenteita tehdyistä vioista (1,8 ms) 3. Ennakoivaan kunnonvalvontaan liittyviä tallenteita luonnon aiheuttamista maasulkuräpsyistä
16 Pysyvän maasulun kenttäkokeita Läpimenevä vika 5 kω
17 Terveen haaran 5 kω:n vika
18 Läpimenevä vika 20 kω

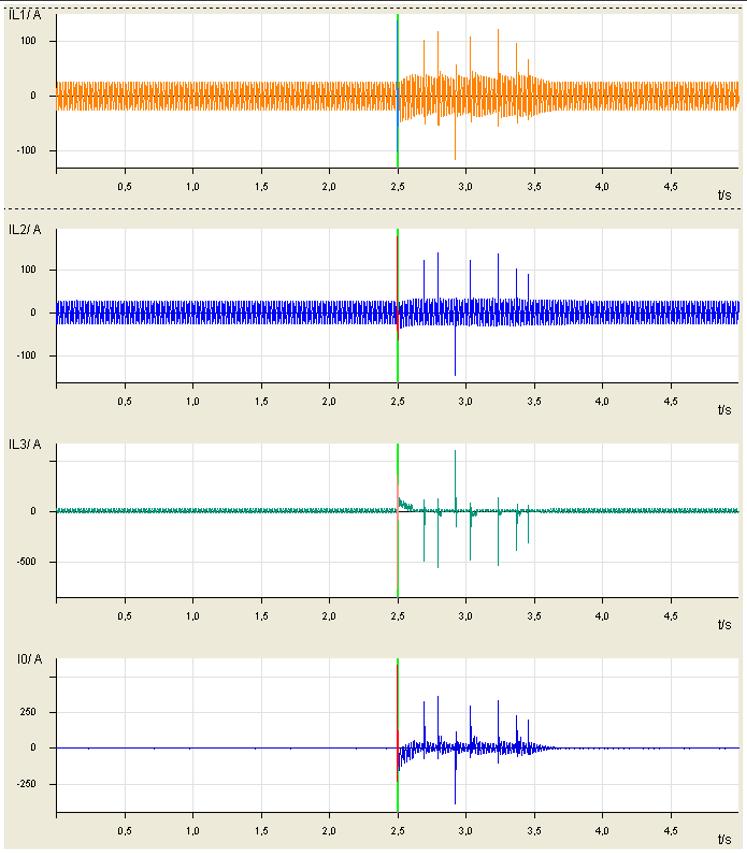

19 Katkeilevan maasulun häiriötallenne
20 Katkeilevan maasulun kenttäkokeita Terve lähtö (haara)
21 Viallinen johtolähtö
22 Ennakoivan kunnonvalvonnan rekisteröintiin Ohimenevä maasulku verkossa
23 Ohimenevä maasulku verkossa
24 Ohimenevä maasulku VIKE:n tunnistusalueella
25 Maasulku, 3 kω Terve lähtö Viallinen
26 Maasulku, 3 kω Terve lähtö Viallinen
