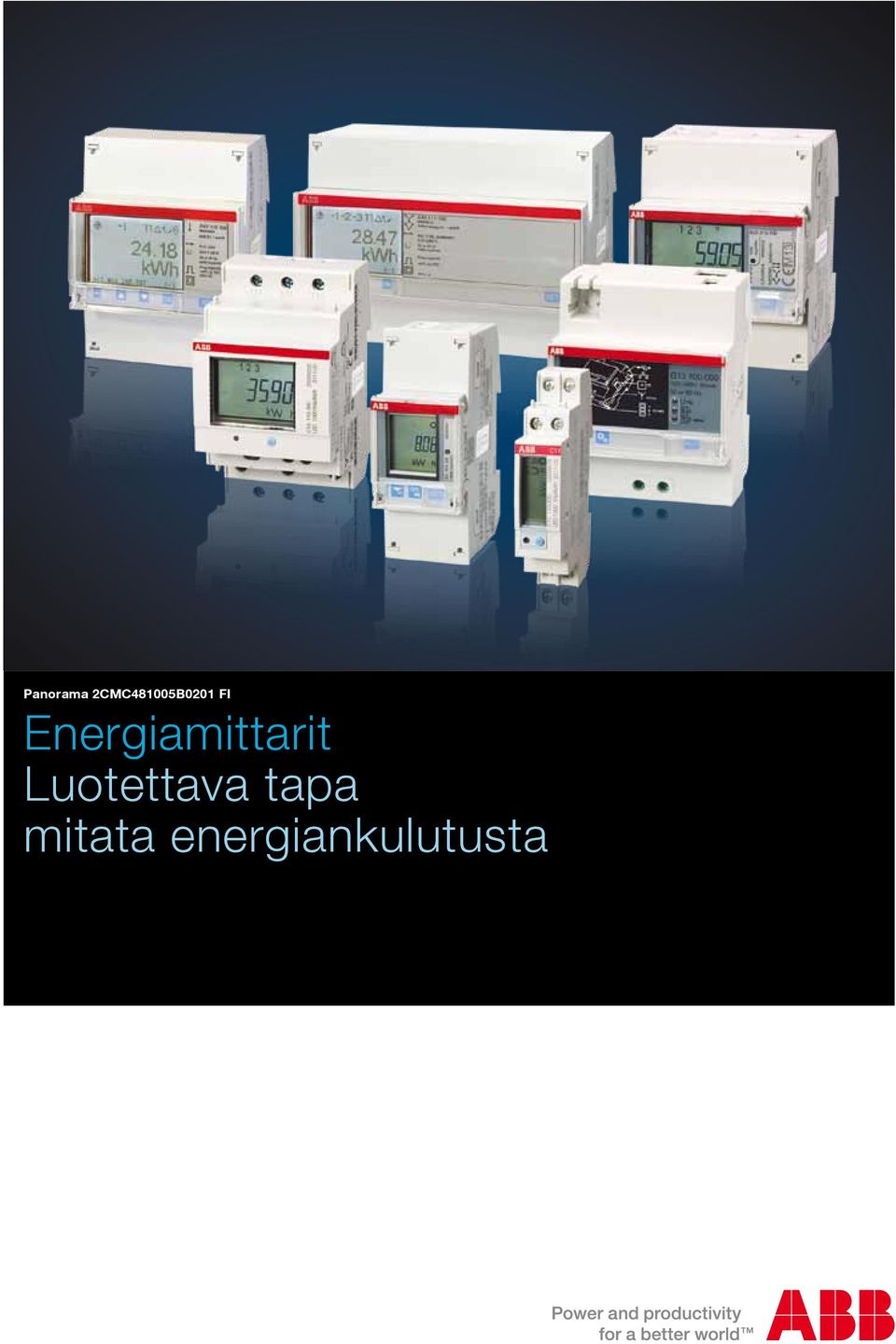

1 Panorama 2CMC481005B0201 FI Energiamittarit Luotettava tapa mitata energiankulutusta

2 Miksi sähköenergiaa mitataan? Energian hinta nousee jatkuvasti, siksi energiankulutuksen mittaaminen on sekä yritys- että yksityisasiakkaan etujen mukaista. Kun tietää oman kulutuksensa, voi toimia energiatehokkaasti ja säästää rahaa. ABB:n kwh-mittareiden avulla voi seurata ja hallita energiankulutusta tietyllä aikavälillä. Niiden avulla on mahdollista seurata niin liikerakennuksia, ostoskeskuksia, lentoasemia kuin teollisuus- ja asuin rakennuksiakin ja varmistaa, että kustannukset jakautuvat oikein. Energiankulutusta on syytä mitata tietysti myös ympäristön suojelemiseksi. Kun kulutusta hallitaan, on mahdollista vähentää hiilidioksidipäästöjä. Uudet lait ja standardit, kuten ISO 50001, edellyttävät entistä tiukempaa otetta energiankulutuksen hallintaan. ABB:n kwh-mittareiden avulla voidaan tuottaa sähköiset energiankulutustiedot sekä esianalyysia että tulosten seurantaa varten. Miksi valita ABB:n kwh-mittarit? ABB:n kwh-mittarit ovat olleet aina korkealaatuisia, ja uusinta teknologiaa hyödynnettiin jo ensimmäisessä, vuonna 1984 valmistetussa, DIN-kiskoon kiinnitetyssä mittarissa. Teknologiaa myös kehitetään jatkuvasti. ABB:n sähkömittarivalikoima on laaja ja ulottuu pienistä peruskäyttöön tarkoitetuista mittareista aina vaativille asiakkaille suunnattuihin monimutkaisempiin malleihin. Kun käytetään joustavaa liittymää tiedon siirtoon, voidaan tarkastella ja hallita kulutusta tehokkaasti. kwh-mittarien valinnaiset tariffinkäsittelytoiminnot auttavat jakamaan kustannukset tarkasti silloinkin, kun käytössä on monimutkaisia tariffimalleja. ABB:n kwh-mittarien pienestä koosta huolimatta niissä on paljon toimintoja, ja ne on helppo lisätä tai asentaa jälkikäteen vakiokoteloon, joka on jokaisen asentajan korvaamaton apu. ABB:n mittarit näyttävät arvot luotettavasti vaikeissakin olosuhteissa tai ympäristöissä. kwh-mittarit ovat tunnettua ABB-laatua. Voit luottaa, että kwh-mittari näyttää aina oikean arvon. Yhteiset ominaisuudet DIN-kiskokiinnitys MID Laaja lämpötila-alue Looginen käyttöliittymä Instrumentaatio (P, U, I, Pf) Pulssiulostulo

3 Tuotteen yleiskuvaus Vaiheiden määrä Kolme vaihetta Yksi vaihe Mittarityyppi A43 B23 C13 A44 B24 A41 B21 C11 A42 Kytkentä Suoraan kytketty Muuntajaan kytketty Suoraan kytketty Muuntajaan kytketty Nimellisjännite 3 x 230/400 V AC 3 x 230/400 V AC 230 V AC 230 V AC Taajuus 50 tai 60 Hz 50 tai 60 Hz 50 tai 60 Hz 50 tai 60 Hz Jännite (VAC) vaiheen ja nollajohtimen välillä vaiheesta vaiheeseen Tarkkuusluokka (pätöenergia) 3 x 57, x x x Luokka 1 (B) 3 x 57, x x x Luokka 1 (B) tai luokka 0,5 S (C) 57, ,7 288 Luokka 1 (B) Luokka 1 (B) tai luokka 0,5 S (C) Enimmäisvirta 80 A 65 A 40 A 6 A 80 A 65 A 40 A 6 A Suositusvirta I ref 5 A 1 A 5 A 1 A DIN-moduulit Mittarityyppi A43 B23 C13 A44 B24 A41 B21 C11 A42 Pulssiulostulo Hälytys Loisenergia Nelikvadranttimittaukset Teräs Teräs Teräs Teräs Pronssi Pronssi Pronssi Pronssi Nollattava rekisteri 2 tuloa ja 2 lähtöä Enintään 4 tariffia ohjataan ulkoisella signaalilla tai tietoliikenteellä Enintään 4 tariffia ohjataan sisäisillä kelloilla Peruskellotoiminnot Hopea Hopea Hopea Hopea Kulta Ei Kulta Ei Kulta Ei Kulta Valinnaiset kellotoiminnot Harmoniset yliaallot ja THD Platina Platina Platina Platina Konfiguroitava I/O Sisäänrakennettu M-Bus tietoliikennettä varten Valinnainen Valinnainen Valinnainen Valinnainen Sisäänrakennettu RS-485 (Modbus RTU tai EQ-väylä) tietoliikennettä varten KNX-moduuli infrapunaportin Valinnainen Saatavana 2014* ) Valinnainen Valinnainen Valinnainen Saatavana 2014* ) Saatavana 2014* ) Saatavana Mittarityyppi A43 B23 C13 A44 B24 A41 B21 C11 A42 * ) Saatavilla vuonna 2014 Lisätietoja ABB:n virta-/jännitemuuntajien valikoimasta on System prom -luettelossa 2CSC400002D0208. Lisätietoja on luettelossa 2CMC480022C0003.

4 Tiedonsiirtoverkko EQ-mittarit Ulkoinen tiedonvälitys EQ-väylä kierretty parikaapeli G13-väylämuunnin Infrapuna M-Bus kierretty parikaapeli DELTA/ODINsukupolven mittarit G13-väylämuunnin toimii kaikkien kwh-mittareiden käyttöpisteenä. Sen avulla käyttäjä voi määrittää asetuksia JSON-ohjelmointikielellä tai verkkoselaimen. Kun mittareiden turvallisuus ja paras mahdollinen toiminta ovat tärkeitä, EQ-väylä mahdollistaa niiden hyödyntämisen G13-väylämuuntimen. Mittareita, joissa on RS-485, voidaan käyttää Modbus- ja EQ-väylissä. Yleiset ominaisuudet G13-väylämuunnin on kwh-mittareiden ja järjestelmäpuolen välinen käyttöliittymä. Väylämuuntimessa on sekä RS-485- että M-Bus-liitännät mittarin puolella. Järjestelmäpuolella on RJ-45-liitin Ethernet-yhteyttä varten. Ethernet-yhteyden tietoturva on varmistettu SSL-salauksella. QR-koodi on linkitetty PDF-luettelomme 2CMC481006B0201 uusimpaan versioon. Voit käyttää sitä lataamalla puhelimeesi QR-koodinlukijan.

5 Ominaisuudet C-sarja B-sarja A-sarja G13-väylämuunnin LVI-sovellukset Erillissovellukset Asuntosovellukset Latausasemat Kustannusten siirto / laskutus Aurinkovoima Hissit/liukuportaat Valaistus Asennus koneisiin Kiinteistönhallinta-asennukset Kriittinen sähkö Tuotantolinjat Järjestelmäratkaisut Sähkön laatu Mittarin hallinta/konfigurointi Mittarin tietojen etäluku Mittarien integroiminen järjestelmäratkaisuun Yksivaiheinen tai kolmivaiheinen Erittäin pienikokoinen, 1- ja 3-moduulinen Suoraan kytketty, enintään 40 A Pätöenergian mittaus Laitearvot Tarkkuusluokka 1 Hälytystoiminto Valinnainen MID-malli Yksivaiheinen tai kolmivaiheinen Suoraan kytketty, enintään 65 A, tai virtamuuntajaan kytketty (kolmivaiheiset tyypit) Pätöenergian mittaus Luokka B (Cl. 1) tai Luokka C (Cl. 0,5 S) Hälytystoiminto MID Loisenergian mittaus Tuo/vie energianmittaus Valinnainen tiedonsiirto M-Busväylän tai RS-485:n 1) 4 tulon tai tiedonsiirron ohjaamaa tariffia Yksivaiheinen tai kolmivaiheinen Suoraan kytketty, enintään 80 A, tai virta- ja/tai jännitemuuntajat (CTVT) Pätöenergian mittaus Luokka B (Cl. 1) tai Luokka C (Cl. 0,5 S) virta- ja/tai jännitemuuntajiin kytketyissä mittareissa Laaja jännitealue V vaiheiden välillä 57,7 288 V vaihe nolla Hälytystoiminto MID Loisenergian mittaus Tuo/vie energianmittaus Valinnainen tiedonsiirto M-Bus-väylän tai RS-485:n 1) 4 tulon, tiedonsiirron tai sisäänrakennetun kellon ohjaamaa tariffia Edelliset arvot (päivän, viikon tai kuukauden mukaan) Tarpeen mittaus (maksimi ja minimi) Kuormitusprofiilit (8 kanavaa) Harmonisten yliaaltojen mittaus enintään 16. harmoniseen yliaaltoon saakka ja kokonaissärökertoimen (THD) arviointi Yhteys mittareihin RS-485-EQväylän Yhteys mittareihin M-Bus-väylän Ethernet-liitäntä (https, JSON) Sisäänrakennettu verkkopalvelin Mittarin lukeminen verkkopalvelimen Mittarin konfigurointi verkkopalvelimen Päivitettävissä 1) Modbus RTU -protokollaa ja EQ-väylää varten
