Datalogic 2D viivakoodi kameralukija Matrix 450

Transkriptio

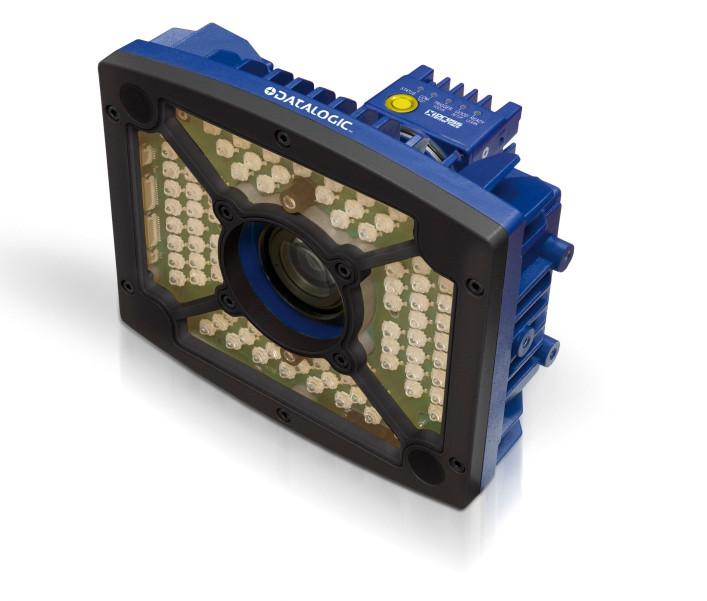

1 Anturi Viivakoodinlukijat 2D-kameralukijat Datalogic 2D viivakoodi kameralukija Matrix megapikselin kuvakenno Blue Diamonds X-PRESS käyttöliittymä Säädettävä fokus Kuvaus Datalogicin MATRIX450 on huippuluokan teollisuuden 2D-lukija, joka on suunniteltu erityisesti logistisiin sovelluksiin. Lukija kykenee ottamaa viiden megapikselin kuvakennolla jopa 15 kuvaa sekunnissa, mikä mahdollistaa sellaisten sovelluksien toteuttamisen jotka eivät ole ennen olleet 2D-lukijalla mahdollisia. MATRIX450 soveltuu erityisen hyvin niin pieniin kuin keskisuuriin kuljetinsovelluksiin, joissa kappaleita käsitellään korkeilla nopeuksilla. Lukija on helposti räätälöitävissä myös moniin muihin käyttököhteisiin sen kattavan valaistusja optiikkavalikoiman johdosta. Kuten kaikilla muillakin Matrix-sarjan lukijoilla, myös MATRIX450 on täysi yhteensopivuus CBX-sarjan kytkentäkeskuksien ja QL-sarjan kytkentämoduulien kanssa. Tukeva alumiinikotelointi, hyvä IP-luokitus ja korkea käyttölämpötila takaavat MATRIX450 toimivuuden myös vaativissa olosuhteissa. Blue Diamonds Datalogicin patentoima optinen indikointi auttaa laitteen kohdistuksessa ja tarkennuksessa. Blue Diamonds voidaan ottaa käyttöön myös X-PRESS käyttöliittymän kautta. X-PRESS Datalogicin innovatiivinen X-PRESS käyttöliittymä on suunniteltu yksinkertaistamaan ja helpottamaan laitteen käyttöä ja huoltoa. Lukijan tila- ja diagnostiikkatiedot esitetään selkeästi 5 LED valolla. Monitoiminäppäimen avulla lukija on helppo kalibroida esimerkiksi lukualue, lukuetäisyys ja opettaa luettavia koodityyppejä.

2 Forbidden: Access to the location: feature=player_detailpage has been denied for the following reason: Policy prevents this page to be accessed

3 Tekniset tiedot Sähköiset tiedot Käyttöjännite 24 V DC ±20 % Virrankulutus 1,5 A (0,5 A Matrix 450, 1 A LT-03x) Digitaaliset sisääntulot2 x ohjelmoitavia, optisesti erotettu ja napaisuussojattu Digitaaliset ulostulot 2 x ohjelmoitavia, optisesti erotettu Luettavat koodityypit 1D ja pinotut: 2/5, koodi 128, koodi 39, EAN/UPC, PDF417, Micro PDF 417, Pharmacode, GS1 DataBar (RSS) jne. 2D: Data Matrix, QR koodi, MicroQR, Maxicode, Aztec, Microglyph Posti: Royal Mail, Japan Post, Planet, Postnet, jne. Liitännät RS232 + RS232/RS422/RS485 max Kbit/s ID-NET portti yli 1 Mbps Ethernet IEEE 802.3z 1000Base T compliant Lukunopeus 15 kuvaa/s Optinen resoluutio 2448 X 2050 CCD-kenno Liitäntämoodit Pass through, Master/Slave, Multiplexer, ETH Point To Point Ohjelmointi X-PRESS Human-machine käyttöliittymä Windows pohjainen ohjelmointityökalu (Viviset ) sarja- tai Ethernet-liitäntä Käyttöliittymä X-PRESS Human-machine käyttöliittymä Äänimerkki, painonappi (ohjelmoitava), LED-valot (Status, COM, Trigger, Good, Ready, Power On, Good read spot) Mekaaniset ominaisuudet Paino 3000 g (linssin ja valon kanssa) Kotelon materiaali Alumiini Käyttölämpötila 0 ºC ºC Varastointilämpötila -20 ºC ºC Kotelointiluokka IP65 Lukukulma Max. kaltevuus ±35º; 0-360º asento

4 Mitat Tilausnumerot Tilausnumero Kuvaus MATRIX MATRIX 450 5MP Gigabit Ethernet LT-030 Valo, sininen, erittäin kapea keila LT-031 Valo, valkoinen, erittäin kapea keila LT-032 Valo, sininen, kapea keila LNS-1216 Linssi 16 mm LNS-1225 Linssi 25 mm LNS-1235 Linssi 35 mm LNS-1250 Linssi 50 mm CAB-LD-002 Ohjauskaapeli+käyttöjännite 0,2 m (M450-LT-03x) CAB-LD-102 Ohjauskaapeli 0,2 m (M450-LT-03x) CAB-LP-03 Kaapeli, käyttöjännite valolle 3 m (CBX-M450) CAB-LP-05 Kaapeli, käyttöjännite valolle 5 m (CBX-M450) CAB-GE01 M12(IP67)/RJ45 verkkokaapeli lukijalle 1 m CAB-GE03 M12(IP67)/RJ45 verkkokaapeli lukijalle 3 m CAB-GE05 M12(IP67)/RJ45 verkkokaapeli lukijalle 5 m CAB-PG-0105 Kaapeli, käyttöjännite lukijalle 5 m (PG120-IDNET) CAB-PG-0002 Kaapeli, käyttöjännite lukijalle 5 m (PG120-M450) PG-120-K01 Teholähde (120 W)

5 Datasivut Datasivut Manuaali
