1 CMS-700 Monimittausjärjestelmä Cut out product image Maksimaalinen tietoturva ja luotettavuus Minimaalinen tilantarve Yksi anturi kaikille virtatyypeille Aina laajennettavissa ja päivitettävissä CMS-700 Monimittausjärjestelmä

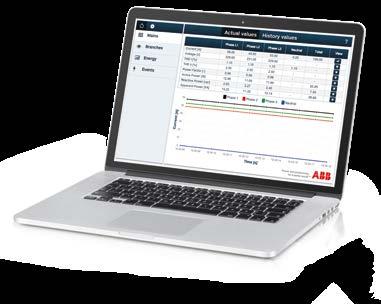

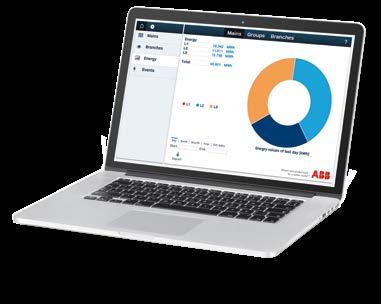

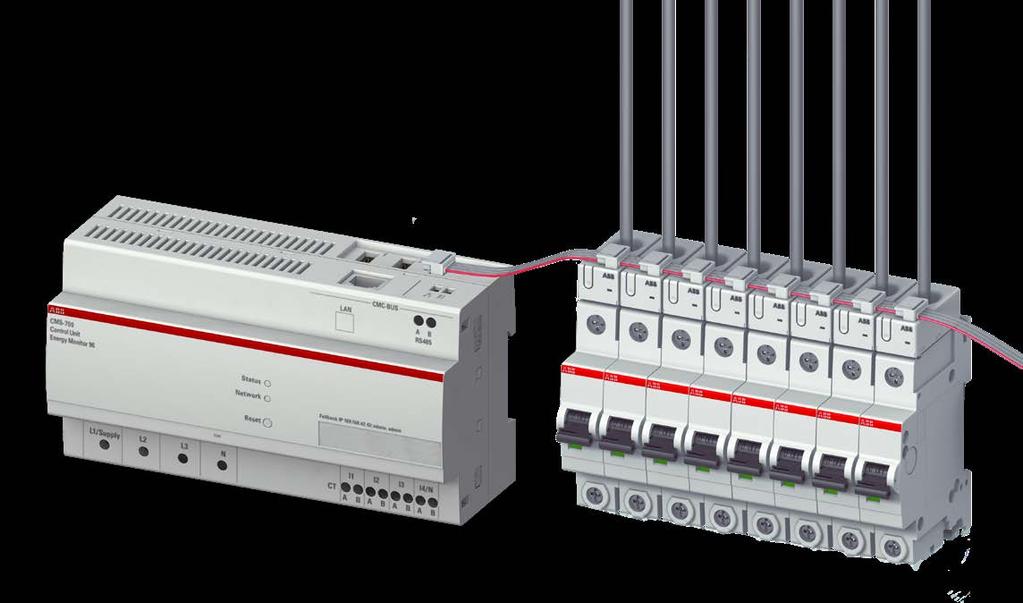

2 2 CMS-700 MONIMITTAUSJÄRJESTELMÄ 3 CMS monimittausjärjestelmä Energiamittauksen uusi ulottuvuus Yhdellä ratkaisulla keskuksen kokonaismittaus sekä jopa 96:n lähdön mittaus. CMS-monimittausjärjestelmällä, joka koostuu keskusyksiköstä ja virta-antureista, onnistuu sähkökeskuksen kokonaismittaus ja lähtökohtaiset alamittaukset. CMS-keskusyksikkö toimii koko keskuksen epäsuorana energiamittarina perinteisten virtamuuntajien kautta. Lähtökohtaiset alamittaukset tapahtuvat CMS-virta-antureiden kautta, joita voi olla jopa 96 kpl. Laajennus ja jälkiasennus on helppo tehdä avoimilla virta-antureilla. CMS-keskusyksikkö tarjoaa käyttöliittymän mittauksien monitorointiin ja tallennetun mittausdatan analysointiin. Keskusyksikössä on lisäksi monipuoliset kommunikointirajapinnat järjestelmäintegraatiota varten; RS485-Modbus, Modbus TCP/IP ja SNMP. Minimaalinen tilantarve Kaikki mitä tehokkaaseen mittaamiseen tarvitaan, on saatu mahtumaan sokeripalan leveyteen. Yksi anturi kaikille virtatyypeille CMS-anturit mittaavat niin tasavirtaa, vaihtovirtaa kuin yhdistelmävirtoja. Mittausalue voi olla jopa 160 ampeeria. Erittäin helppo asennus Anturit ovat nopeita asentaa yksinkertaisen ja selkeän anturiväylän ansiosta. Kytkennän missään vaiheessa ei tarvita erikoistyökaluja. Aina laajennettavissa ja päivitettävissä Järjestelmää voidaan täydentää tai muuttaa milloin tahansa, sillä se on erittäin joustava ja modulaarinen. Jälkiasennus on mahdollista anturi anturilta, mikä on ratkaisevaa laajennuksen kannalta. Helppo käyttöönotto Järjestelmä on helppo ottaa käyttöön ja saada mittausvalmiiksi muutamassa minuutissa, koska sen käyttökonsepti on intuitiivinen. Integroitu WEB-käyttöliittymä ei tarvitse ulkoista ohjelmistoa. Maksimaalinen tietoturva ja luotettavuus Järjestelmässä käytettäviä protokollia ovat muun muassa Modbus RTU, TCP sekä SNMP v1, 2 ja 3. Uusi salattu SNMPv3 takaa erinomaisen tietosuojan. Kosketukseton mittausprosessi sulkee pois mahdolliset virheiden lähteet alusta asti. Minimaalinen kaapeloinnin tarve takaa järjestelmän maksimaalisen vakauden.

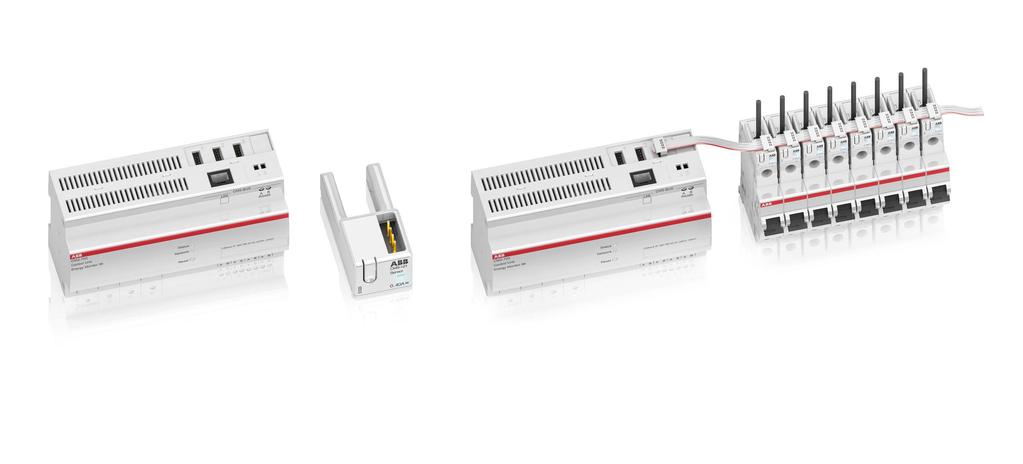

3 4 CMS-700 MONIMITTAUSJÄRJESTELMÄ 5 CMS-monimittausjärjestelmä Järjestelmän yleiskuvaus Monimittausjärjestelmän laatu riippuu yksittäisten osien ja niiden keskinäisen vuorovaikutuksen vahvuudesta. ABB:n CMS asettaa riman erityisen korkealle. Olipa kyse pienestä koosta, tekniikasta, mittaustuloksista, helppokäyttöisyydestä tai joustavuudesta, CMS-järjestelmän jokaisen osan ja ominaisuuden käytännöllisyys ja toimivuus on optimoitu. CMS-väyläliitäntä CMS-anturiväyliä on kolme kappaletta ja jokaiseen väylään saa 32 virta-anturia. Järjestelmässä voi näin ollen olla enintään 96 virta-anturia. Liitäntäteknologia Anturien liittäminen keskusyksikköön on erittäin helppoa, eikä siinä tarvita erikoistyökaluja. Anturit liitetään keskusyksikköön joustavan litteän kaapelin ja puristettavien pikaliittimien kautta. Anturit voidaan sijoittaa täysin vapaasti niin, että ne ovat juuri siellä, missä mittausta tarvitaan. CMS-700 Keskusyksikkö on eräänlainen laskenta- ja viestikeskus. Se kerää erilaisia antureiden havaitsemia tietoja, jotka ovat luettavissa sisäänrakennettujen kommunikointirajapintojen kautta. Kommunikointi Keskusyksikössä on useita rajapintoja ja protokollia, joilla taataan sujuva järjestelmäintegrointi: RS485 (Modbus RTU), LAN (TCP/IP ja Modbus TCP), SNMP v1/v2 ja salattu v3. Integroidun verkkopalvelimen ansiosta mitatut arvot voidaan visualisoida internetselaimen avulla. Mitatut arvot voidaan myös viedä CSV-tiedostoihin. Anturit CMS-anturit ovat järjestelmän sydän, ja ne voidaan asentaa ongelmitta minne tahansa. Myös antureiden käyttöönotto on helppoa, sillä kullekin yksittäiselle anturille voidaan määrittää haluttu tunniste keskusyksikön kautta muutamalla helpolla vaiheella. Koko konfigurointi- ja käyttöönottoprosessi vie vain muutaman minuutin. Kaikki mittaustoiminnot ovat käytettävissä heti käyttöönoton jälkeen.

4 7 Anturit CMS-järjestelmän sydän Huipputason suorituskyky pieneen tilaan pakattuna 18 ja 25 mm leveinä versioina, CMS-anturit ovat markkinoiden pienimpiä ja tehokkaimpia. * Kaikki tarkkuutta koskevat tekniset tiedot viittaavat relevanttiin täysnäyttämään ja pätevät +25 C:n lämpötilassa. Pieni koko, valtava suorituskyky: vaihtovirta (AC), tasavirta (DC) tai yhdistelmävirta (TRMS) CMS-anturit valvovat ja mittaavat kaikkia virtatyyppejä, ja niiden mittausalue on jopa 160 A (TRMS). Ne mittaavat myös signaalikäyrän yliaaltokomponentteja. Jokaisessa anturissa on oma mikroprosessorinsa signaalin käsittelyä varten. Tämän ansiosta mittaustiedot siirtyvät keskusyksikköön digitaalisesti väyläliitännän kautta. Tämä taas minimoi kaapelointitarpeen jakokaapissa ja maksimoi mittausarvojen siirron luotettavuuden. A A A Vaihtovirta Tasavirta Yhdistelmävirta Suljettu anturi Avoin anturi 18 mm 25 mm Anturirakenteet ABB:n CMS-anturit ovat saatavina suljettuna (solid-core) tai avoimina (open-core). Suljettujen antureiden vaihtovirran mittaustarkkuus* on ± 0,5 %. Tämän vuoksi ne sopivat kaikkiin käyttökohteisiin, joissa maksimaalinen mittaustarkkuus on ratkaisevan tärkeää. Avoimien antureiden rakenne on U:n muotoinen, joka mahdollistaa helpon asennuksen olemassa oleviin kokoonpanoihin ilman kaapeleiden irroittamista tai laitteiston sammuttamista. Antureiden vaihtovirtatarkkuus* on ±1,0 %, minkä ansiosta niitä voidaan käyttää ongelmitta erilaisissa sovelluksissa.

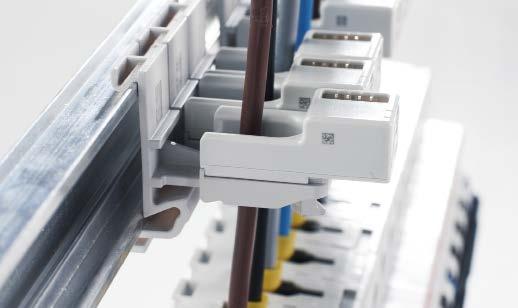

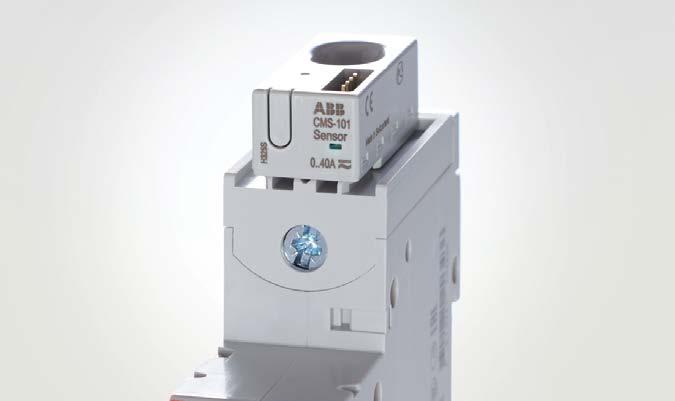

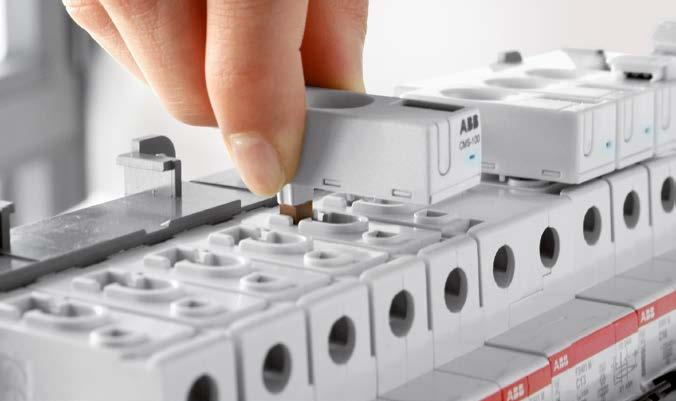

5 8 CMS-700 MONIMITTAUSJÄRJESTELMÄ 9 Integrointi halutulla tavalla Lukuisia asennusvaihtoehtoja CMS-antureiden asennus sujuu helposti ja vaivattomasti valitsemalla jonkin neljästä asennusvaihtoehdosta. Erikoisanturit ABB:n DIN-kisko kojeisiin Yleisantureiden rakenne System pro M, SMISSLINE CMS-120PS- ja CMS-100PS-sarjan antureita voidaan asentaa kaikkiin ABB:n DIN-kisko kojeisiin, joissa on kaksoisliittimet. Asennus DINkiskoon CMS-120DR-, CMS-100DR- ja CMS-200DRsarjan antureita voidaan asentaa kaikkiin DIN-kiskoihin DIN-kiskokiinnityksen avulla. S800 S800 johdonsuojakatkaisijat- ja CMS-200S8-sarjan antureita voidaan asentaa kaikkiin 800- suurtehokatkaisijoihin, joissa on kehysliittimet. Asennus nippusiteillä Jos tilaa on vähän, CMS-120CA-, CMS-100CA- ja CMS-200CA-sarjan anturit voidaan kiinnittää nippusiteillä suoraan mitattaviin kaapeleihin.

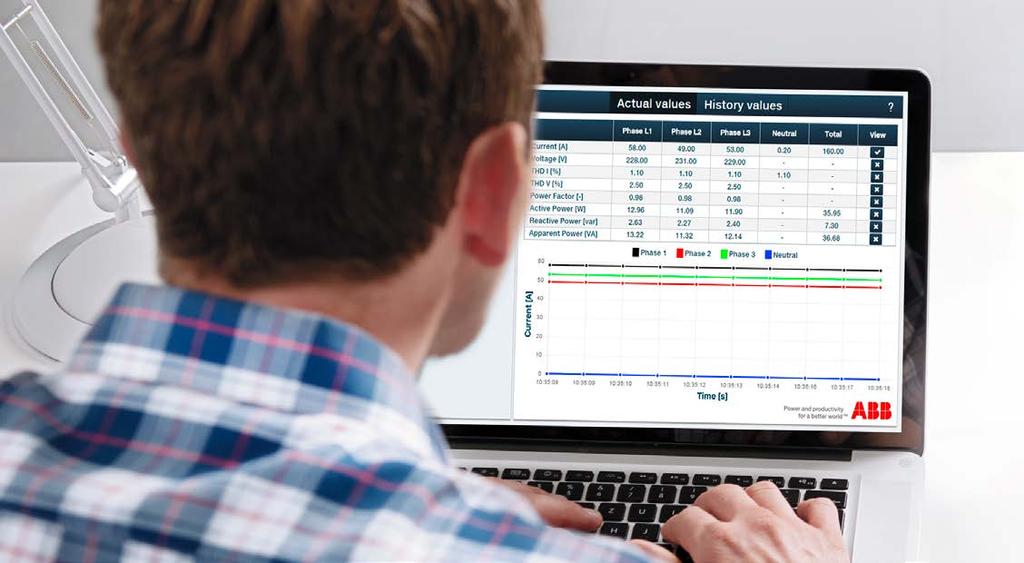

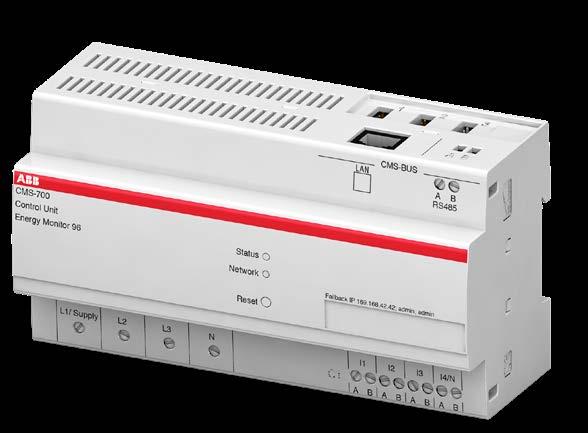

6 10 CMS-700 MONIMITTAUSJÄRJESTELMÄ 11 CMS-700-keskusyksikkö Ammattimainen energiankäytön valvonta avokonttoreista teollisuuslaitoksiin Konkreettista lisäarvoa ABB:n monimittausjärjestelmästä on hyötyä kaksin kerroin CMS-700-keskusyksikkö on yleismittauslaite, jolla mitataan suorituskykyä ja energiankäyttöä. CMS-700-keskusyksikkö toimii epäsuorana energiamittarina kokonaismittaukselle ja enintään 96 anturille samanaikaisesti. Kokonaismittaus tapahtuu CMS-700-keskusyksikköön kytketyillä perinteisillä virtamuuntajilla. Halutessa voidaan myös mitata nollan virtaa. CMS-700-keskusyksikkö on joustavasti integroitavissa erilaisiin järjestelmiin sen sisäänrakennettujen kommunikointirajapintojen ansiosta. Yksikössä on kaksi liitäntää LAN (TCP/IP) ja RS485 (Modbus RTU). TCP/IP-kommunikointirajapinta takaa helpon liittämisen mihin tahansa IT-infrastruktuuriin. TCP/IP-protokollina on tuettu Modbus TCP ja SNMP (v1, v2 ja salattu v3). CMS-700-keskusyksikkö on kehitetty täyttämään erityisesti esimerkiksi datakeskusten kaltaisten kriittisten sähkösovellusten tarpeen. Ammattimaisen energiankäytön valvonnan merkitys kasvaa jatkuvasti esimerkiksi toimistorakennusten säästöpotentiaalin tunnistamisessa. Kätevämpi parametrien määritys ja visualisointi integroidun verkkopalvelimen ansiosta CMS-700-keskusyksikkö erottuu joukosta integroidun verkkopalvelimensa ansiosta, jonka kautta paitsi mitatut tiedot myös järjestelmän parametrit ovat helposti nähtävissä. Varhaisvaroitusjärjestelmä (ennakoiva huolto) kriittisten sähkönkuluttajien käytettävyyden parantamiseksi Sähkövirran jatkuva valvonta mahdollistaa ylikuormittuneiden linjojen havaitsemisen ennen kuin ne aiheuttavat jakelun keskeytyksen. Yksittäisten piirien valvonta osoittaa myös, ovatko kuormat halutussa toimintatilassa. Tällä tavoin järjestelmän poikkeamat voidaan todeta välittömästi. CMS-järjestelmällä voidaan havaita myös epätasapainoiset kuormat, ennen kuin ne aiheuttavat nollajohtimen vaurioitumisen ja siten kuormahäiriön. Energiankäytön valvonta CMS-700-verkkopalvelinliitännän kautta Kuluanalyysi energiakulujen alentamiseksi ja kohdistamiseksi Energian hinta nousee jatkuvasti. Ensin täytyy selvittää, mistä kulut tulevat, jotta niitä voidaan alentaa. Keskusyksikkö auttaa havainnollistamaan ja analysoimaan nykyiset ja historialliset energiankulutustasot. Lisäksi lasketun pätöenergian avulla kulut voidaan kohdistaa karkeasti lähtötasolla.

7 12 CMS-700 MONIMITTAUSJÄRJESTELMÄ 13 CMS-järjestelmän osat Antureiden yleiskatsaus CMS-järjestelmän osat Keskusyksikkö CMS-700 Löydä nopeasti oikea CMS-anturi omalle kokoonpanollesi. Anturin asennustavat Avoimet anturit Vaihtovirtatarkkuus* ±1,0 % Asennustapa vaikuttaa tarkkuuteen. Kokonaisleveys 18 mm System pro M, SMISSLINE S800 DIN-kisko Nippuside Kaikille S200, F200, DS200 johdonsuojakatkaisijoille, joissa on kaksoisliittimet Kaikille S800-laitteille, joissa on kehysliitin Yleiskäyttöinen Yleiskäyttöinen CMS-120xx (80 A) CMS-120PS CMS-120DR CMS-120CA CMS-121xx (40 A) CMS-121PS CMS-121DR CMS-121CA CMS-122xx (20 A) CMS-122PS CMS-122DR CMS-122CA Suljetut anturit Ominaisuudet CMS-700-keskusyksikkö CMS-anturit Anturimäärä 96 (3 x 32) Keskusyksikkö Integroitu virtalähde Pääjännitteen mittaus Päävirran mittaus (ulkoinen virtamuuntaja tarvitaan) Pätö-, lois- ja näennäistehon mittaus (ulkoinen virtamuuntaja tarvitaan) Antureiden lasketut arvot Energia (käyttäen anturivirtoja, verkon jännitettä ja tehokerrointa tietyltä ajalta) Teho (käyttäen anturivirtoja, verkon jännitettä ja tehokerrointa) Liitynnät RS485 LAN Protokollat Modbus RTU Modbus TCP SNMP (v1, v2 ja salattu v3) Visualisointi Integroitu verkkopalvelin Tietojen vienti CSV-tiedostoon CSV-tiedoston automaattilähetys FTP-serverille Hyväksynnät IEC UL 508 / CSA C22.2 nro 14 Vaihtovirtatarkkuus* ±0,5 % Kokonaisleveys 18 mm CMS-100xx (80 A) CMS-100PS CMS-100S8 CMS-100DR CMS-100CA CMS-101xx (40 A) CMS-101PS CMS-101S8 CMS-101DR CMS-101CA CMS-102xx (20 A) CMS-102PS CMS-102S8 CMS-102DR CMS-102CA Kokonaisleveys 25 mm CMS-200xx (160 A) CMS-200S8 CMS-200DR CMS-200CA CMS-201xx (80 A) CMS-201S8 CMS-201DR CMS-201CA CMS-202xx (40 A) CMS-202S8 CMS-202DR CMS-202CA * Kaikki tarkkuutta koskevat tekniset tiedot viittaavat relevanttiin täysnäyttämään ja pätevät +25 C:n lämpötilassa. CMS-700

8 14 CMS-700 MONIMITTAUSJÄRJESTELMÄ 15 CMS-järjestelmän osat Tekniset tiedot CMS-järjestelmän osat Tekniset tiedot CMS-700 CMS-700-keskusyksikkö RS485 ja LAN Käyttöjännite [VAC] (L1-N, +5 %) Taajuus [Hz] 50/60 Ottoteho (L1-N) [W] 5 40 (antureiden määrän mukaan) Ottoteho, virtamuuntaja, toisiopuoli [VA] Jännitteen mittausalue [VAC] (L-N) Mittausalue, virtamuuntaja, toisiopuoli [A] Virtamuuntajan toisiovirtapiiri < 2 (vaihetta kohti) nimellisarvo: 5 maks: 6 Modbus RTU:n tiedonsiirtonopeus [Baud] RS485 2-johtiminen, Päivitysaika LAN [Mbit/s] 100 Ruuviliitännät [mm 2 ] 0,5...2,5 1 s enintään 96 anturilla Kiinnitystapa 35 mm DIN-kisko (DIN 50022) Suojausluokka IP20 Mitat (mm) 161,5 x 87,0 x 64,9 (9 WM) Käyttölämpötila [ C] Varastointilämpötila [ C] Standardit Pääpiirin tarkkuus Jännite ± 1 % Virta ± 1 % Yliaaltokomponentti 1 % Pätöteho ± 2 % Näennäisteho ± 2 % Loisteho ± 2 % Tehokerroin ± 0,2 % IEC UL 508/ CSA C22.2 nro 14 CMS-12XPS CMS-12XDR CMS-12XCA CMS-10XPS CMS-10XS8 CMS-10XDR CMS-10XCA CMS-20XS8 CMS-20XDR CMS-20XCA 2CCC481042F0001 2CCC481038F0001 2CCC481034F0001 2CCC481040F0001 2CCC481036F0001 2CCC481032F0001 2CCC481030F0001 2CCC481141F0001 2CCC481142F0001 2CCC481154F0001 Avoimet anturit 18 mm Anturityyppi CMS-120xx CMS-121xx CMS-122xx Mittausalue [A] Mittaustapa TRMS, AC 50 / 60 Hz, DC Huippukerroin, vääristynyt aallon muoto 1,5 3 6 Vaihtovirtatarkkuus (TA = +25 C)* ± 1 % AC-lämpötilakerroin* ± 0,04 % Tasavirtatarkkuus (TA = +25 C)* ± 1,2 % ± 1,4 % ± 1,8 % DC-lämpötilakerroin* ± 0,14 % ± 0,24 % ± 0,44 % Resoluutio [A] 0,01 Näytteenottotaajuus, sisäinen [Hz] Vasteaika (±1 %) [s] tyypillisesti 0,34 Johtimen läpimitta [mm] 9,6 Eristysvahvuus 690 AC / DC Käyttö-/varastointilämpötila [ C] / Mitat CMS-120PS-sarja (mm) 17,4 x 41,0 x 26,5 CMS-120CA-sarja (mm) 17,4 x 41,0 x 29,0 CMS-120DR-sarja (mm) 17,4 x 51,5 x 43,2 Standardit IEC UL508 / CSA C22.2 nro 14 Suljetut anturit 18 mm Anturityyppi CMS-100xx CMS-101xx CMS-102xx Mittausalue [A] Mittaustapa TRMS, AC 50 / 60 Hz, DC Huippukerroin, vääristynyt aallon muoto 1,5 3 6 Vaihtovirtatarkkuus (TA = +25 C)* ± 0,5 % AC-lämpötilakerroin* ± 0,036 % Tasavirtatarkkuus (TA = +25 C)* ± 0,7 % ± 1,0 % ± 1,7 % DC-lämpötilakerroin* ± 0,047 % ± 0,059 % ± 0,084 % Resoluutio [A] 0,01 Näytteenottotaajuus, sisäinen [Hz] 5000 Vasteaika (±1 %) [s] tyypillisesti 0,25 Johtimen läpimitta (mm) 10 Eristysvahvuus [V] 690 VAC /1500 VDC Käyttö-/varastointilämpötila [ C] / CMS-100PS-sarja (mm) 17,4 x 41,0 x 26,5 Mitat CMS-100S8-sarja (mm) 26,5 x 45,5 x 31,8 CMS-100DR-sarja (mm) 17,4 x 51,5 x 43,2 CMS-100CA-sarja (mm) 17,4 x 41,0 x 29,0 Standardit IEC UL508 / CSA C22.2 nro 14 Suljetut anturit 25 mm Anturityyppi CMS-200xx CMS-201xx CMS-202xx Mittausalue [A] Mittaustapa TRMS, AC 50 / 60 Hz, DC Huippukerroin, vääristynyt aallon muoto 1,5 3 6 Vaihtovirtatarkkuus (TA = +25 C)* ± 0,5 % AC-lämpötilakerroin* ± 0,036 % Tasavirtatarkkuus (TA = +25 C)* ± 0,7 % ± 1,0 % ± 1,7 % DC-lämpötilakerroin* ± 0,047 % ± 0,059 % ± 0,084 % Resoluutio [A] 0,01 Näytteenottotaajuus, sisäinen [Hz] Vasteaika (±1 %) [s] tyypillisesti 0,25 Johtimen läpimitta (mm) 15 Eristysvahvuus [V] 690 VA /1500 VDC Käyttö-/varastointilämpötila [ C] / CMS-200S8-sarja (mm) 26,5 x 43,0 x 38,5 Mitat CMS-200DR-sarja (mm) 25,4 x 43,0 x 43,2 CMS-200CA-sarja (mm) 25,4 x 43,0 x 35,7 Standardit IEC UL508 / CSA C22.2 nro 14 * Kaikki tarkkuutta koskevat tekniset tiedot viittaavat relevanttiin täysnäyttämään ja pätevät +25 C:n lämpötilassa. Avointen antureiden tapauksessa kaapelin sijainti vaikuttaa tarkkuuteen.

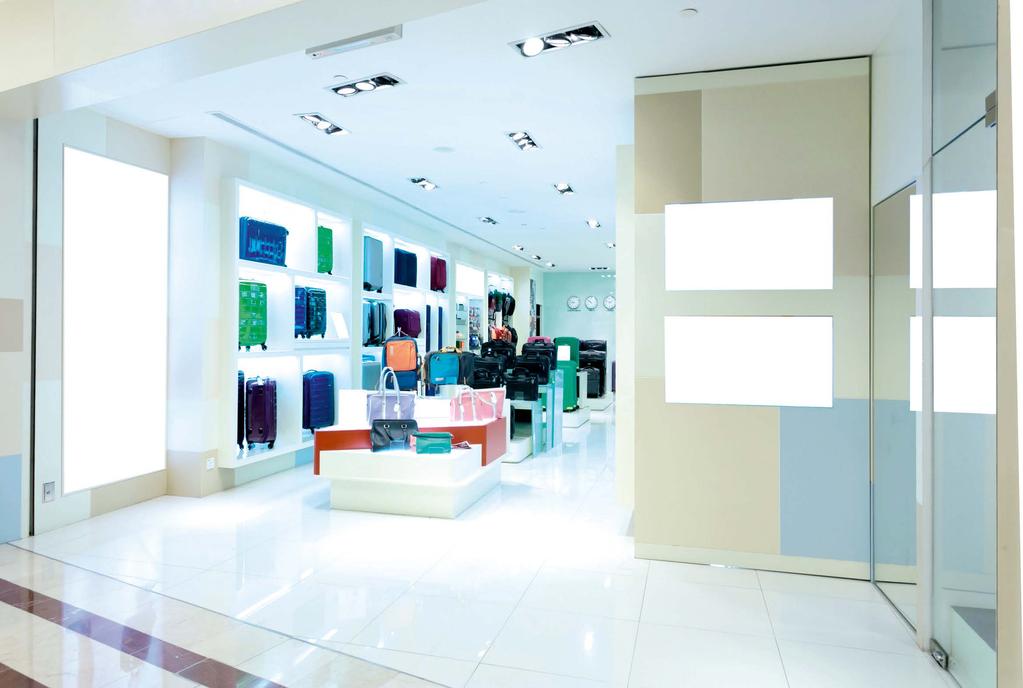

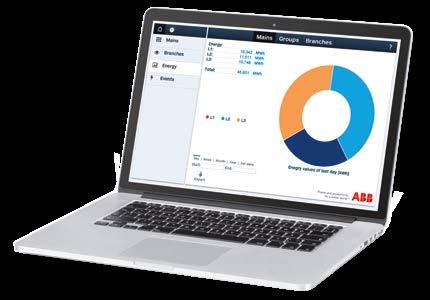

9 16 CMS-700 MONIMITTAUSJÄRJESTELMÄ Käyttösovellusesimerkki Pienten liiketilojen energianseuranta Vaatimukset Liiketila, jossa tarve yhden sähkökeskuksen energianmittaukseen ja -seurantaan Seuraa kulutusta helposti ja intuitiivisesti Nykyistä laitteistoa ei tarvitse vaihtaa tarvittavien lisävarusteiden asentamiseksi Yksinkertainen ja välitön näkymä Seuraa kaikkea toimiston tietokoneelta Ratkaisu Tähän käyttöön ihanteellinen tuote on CMS-700. Sen sisäänrakennetulla web-palvelimella pääsee suoraan laitteen graafisille sivuille, joilla voidaan konfiguroida parametrit ja seurata energiankulutusta. Laitteen konfigurointi on helppoa, ja kerätyt tiedot voidaan lähettää tietokoneelle tai muulle analysointilaitteelle. Avointen U-anturien ansiosta asennus sujuu nopeasti yksinkertaisella liittimellä suoraan seurattavaan sähköjohtoon. CMS-700 on ihanteellinen laite pienten liikkeiden ja toimitilojen sähkönkulutuksen seuraamiseen. Ethernet Paikallinen näkymä verkon sisään CMS -700 sisäänrakennetulla web-palvelimella

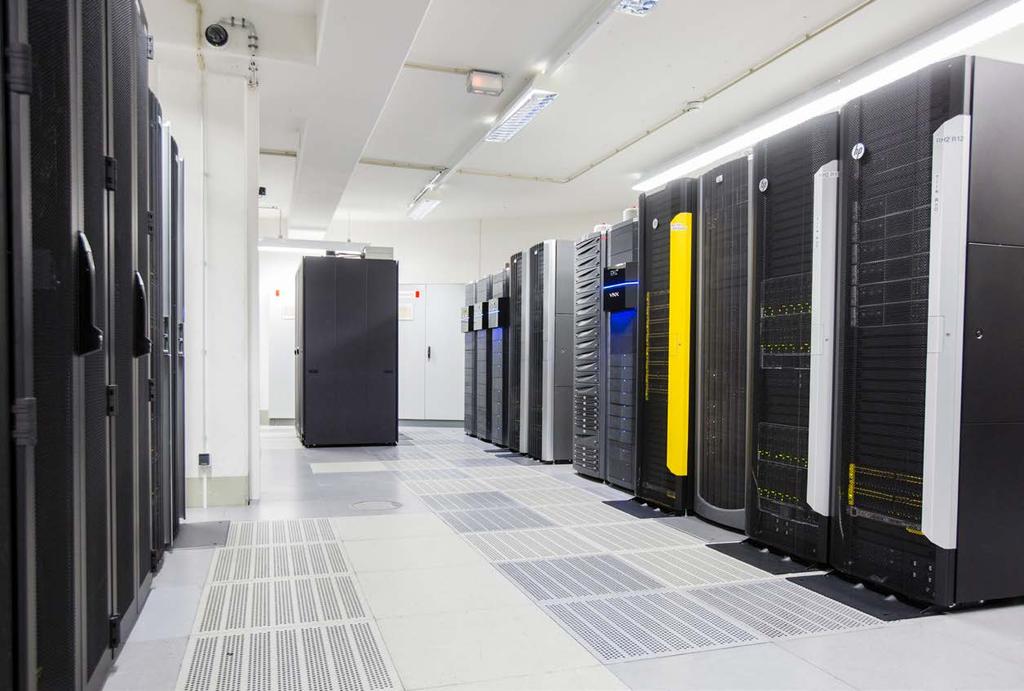

10 18 CMS-700 MONIMITTAUSJÄRJESTELMÄ Käyttösovellusesimerkki Virta ja energianseuranta palvelinsalissa Kriittisissä sähkönjakelusovelluksissa, kuten palvelinsaleissa, CMS-700 tarjoaa luotettavan ratkaisun yksittäisten lähtöjen mittaamiseen ja valvontaan hälytystoiminnolla. CMS-700 käyttöliittymän kautta voidaan lisäksi seurata energia- ja tehokäytön reaaliarvoa sekä trendiä. Tässä esimerkissä on master- ja slave-yksiköillä varustettu virtakiskojärjestelmä, joka on asennettu palvelinsalin kattoon tai korotettuun lattiaan. Master-yksikössä on CMS-700- keksusyksikkö, joka mittaa virtakiskojen kokonaistehot ja kerää slave-yksiköiden virtaantureiden mittauksia. Slave-yksiköissä on yksittäisten servereiden sähkönsyöttö ja näiden mittaus virta-antureilla. Integroitu web-palvelin takaa helpon käyttöönoton ja mahdollistaa reaaliaikaisten sähköarvojen seurannan sekä historiadatan analysoinnin ilman erillisiä ohjelmistoja. Toisaalta Modbus- ja SNMPkommunikaatioprotokollat mahdollistavat helpon integroinnin korkeamman tason järjestelmiin, kuten DCIM tai SCADA. CAT-kaapeli CMS-väylä Web-palvelin Ethernet Paikallinen näkymä verkon sisään Master-yksikkö Slave-yksikkö Slave-yksikkö CMS -700 sisäänrakennetulla web-palvelimella CMS-700 Johdonsuojat varustettuna CMS-antureilla Johdonsuojat varustettuna CMS-antureilla

11 20 CMS-700 MONIMITTAUSJÄRJESTELMÄ CMS-järjestelmän osat Tilaustiedot Muistiinpanot Kuvaus GTIN EAN Tilaustiedot Tuotekoodi Tilauskoodi 1 yksikön paino (kg) Pakkauskoko (kpl) Avoimet anturit Avoimet 18 mm:n anturit pro M- ja SMISSLINE-DIN-kisko kojeille, joissa on kaksoisliitännät 80 A CMS-120PS 2CCA880210R0001 0, A CMS-121PS 2CCA880211R0001 0, A CMS-122PS 2CCA880212R0001 0,012 1 Avoimet 18 mm:n anturit DIN-kiskoasennukseen (yleiskäyttöiset) 80 A CMS-120DR 2CCA880240R0001 0, A CMS-121DR 2CCA880241R0001 0, A CMS-122DR 2CCA880242R0001 0,015 1 Avoimet 18 mm:n anturit nippusideasennukseen (yleiskäyttöiset) 80 A CMS-120CA 2CCA880220R0001 0, A CMS-121CA 2CCA880221R0001 0, A CMS-122CA 2CCA880222R0001 0,011 1 Suljetut anturit Suljetut 18 mm:n anturit pro M- ja SMISSLINE-DIN-kisko kojeille, joissa on kaksoisliitännät 80 A CMS-100PS 2CCA880100R0001 0, A CMS-101PS 2CCA880101R0001 0, A CMS-102PS 2CCA880102R0001 0,012 1 Suljetut 18 mm:n anturit S800-DIN-kisko kojeille, joissa on kehysliittimet 80 A CMS-100S8 2CCA880124R0001 0, A CMS-101S8 2CCA880125R0001 0, A CMS-102S8 2CCA880126R0001 0,014 1 Suljetut 18 mm:n anturit DIN-kiskoasennukseen (yleiskäyttöiset) 80 A CMS-100DR 2CCA880128R0001 0, A CMS-101DR 2CCA880129R0001 0, A CMS-102DR 2CCA880130R0001 0,015 1 Suljetut 18 mm:n anturit nippusideasennukseen (yleiskäyttöiset) 80 A CMS-100CA 2CCA880107R0001 0, A CMS-101CA 2CCA880108R0001 0, A CMS-102CA 2CCA880109R0001 0,011 1 Suljetut 25 mm:n anturit S800-DIN-kisko kojeille, joissa on kehysliittimet 160 A CMS-200S8 2CCA880136R0001 0, A CMS-201S8 2CCA880137R0001 0, A CMS-202S8 2CCA880138R0001 0,028 1 Suljetut 25 mm:n anturit DIN-kiskoasennukseen (yleiskäyttöiset) 160 A CMS-200DR 2CCA880132R0001 0, A CMS-201DR 2CCA880133R0001 0, A CMS-202DR 2CCA880134R0001 0,030 1 Suljetut 25 mm:n anturit nippusideasennukseen (yleiskäyttöiset) 160 A CMS-200CA 2CCA880117R0001 0, A CMS-201CA 2CCA880118R0001 0, A CMS-202CA 2CCA880119R0001 0,026 1 Keskusyksiköt CMS-700-keskusyksikkö CMS-700 2CCA880700R0001 0,329 1 Lisävarusteet Litteä kaapeli 2 m CMS-800 2CCA880148R0001 0,017 1 Litteä kaapeli 5 m CMS-802 2CCA880331R0001 0,045 1 Litteä kaapeli 10 m CMS-803 2CCA880332R0001 0,090 1 Litteä kaapeli 30 m CMS-805 2CCA880333R0001 0,270 1 Liitinsarja (35 kpl) CMS-820 2CCA880145R0001 0,024 35
