1 Puhaltimet Aksiaalipuhaltimet Ilmanjakelulaitteet Paloturvallisuustuotteet Päätelaitteet Säätimet Anturit Puhaltimet EC-moottorilla Vihreä tulevaisuus energiatehokkaasti

2 2 I Puhaltimet EC-moottorilla Säästä energiaa ja luontoa Valitse älykkäämpi ilmastointi Mitä EC:llä voidaan saavuttaa? EC-puhaltimet ovat tunnettuja taloudellisesta energian käytöstä ja säädön vaivattomuudesta. Moottorin edistyksellinen elektroninen säätö varmistaa, että se toimii aina optimaalisella teholla. Sisäänrakennetulla elektronisella ohjauksella varustettujen EC-moottoreiden nopeutta voidaan säätää vaaditun ilmamäärän mukaisesti, jolloin saavutetaan korkea hyötysuhde. Samalla ilmavirralla ne kuluttavat selkeästi vähemmän energiaa kuin vaihtovirtamoottorit. EC-moottoreiden erikoisominaisuus on niiden energiansäästömahdollisuus erityisesti osakuormilla, mutta myös täydellä kuormituksella. Kun toimitaan osakuormalla, energiahäviö on erittäin paljon pienempi, kuin vastaavan tehoisella asynkronimoottorilla. EC-moottorin edut: Energiatehokas Huoltovapaa ja luotettava toiminta minimikunnossapidolla Helppo ohjata -1V DC tai PWM signaalilla Alhainen äänitaso koko toiminta-alueella Ohjaus- ja suojauselektroniikka on integroitu moottoriin, helppo asentaa Ei tehohäviöitä eikä ääniä käynistettäessä moottoria Seuraavat ominaisuudet kuuluvat EC-moottoriin: Ylikuumenemissuoja Ylikuormitussuoja Suojaus lukittua roottoria vastaan Elektroninen ohjaus Pehmokäynnistys Energiansäästöprojekti Projected energy savings in EU:ssa the EU 22 by 22 mennessä Energian säästöt (TWh) Energy savings (TWh) Elektroniikka moottorit 135 TWh 168 TWh 23 TWh 45 TWh Electric motors Lights & electronics Circulation pumps Ventilation & air conditioning Valaistus & Elektroniikkat Kiertovesipumput Ilmanvaihto & ilman jäähdytys Area Alue 4 % Rakennusten osuus EU:n kokonaisenergiankulutuksesta 2 % EU:n energiankulutuksen tavoiteltu vähennys 22 mennessä Vihreä ilmanvaihto Systemairilla olemme tietoisia vastuustamme. Meidän panoksemme nykyaikaiseen ilmastonsuojeluun on tehokas energiankäyttö. Älykäs tekniikka on sopusoinussa ympäristön kanssa. Se osoittaa, että tuotteemme ovat tulevaisuuteen sopivia. Tällä tavalla tarjoamme asiakkaillemme keinon yhdistää kestävän kehityksen taloudellisuuteen.

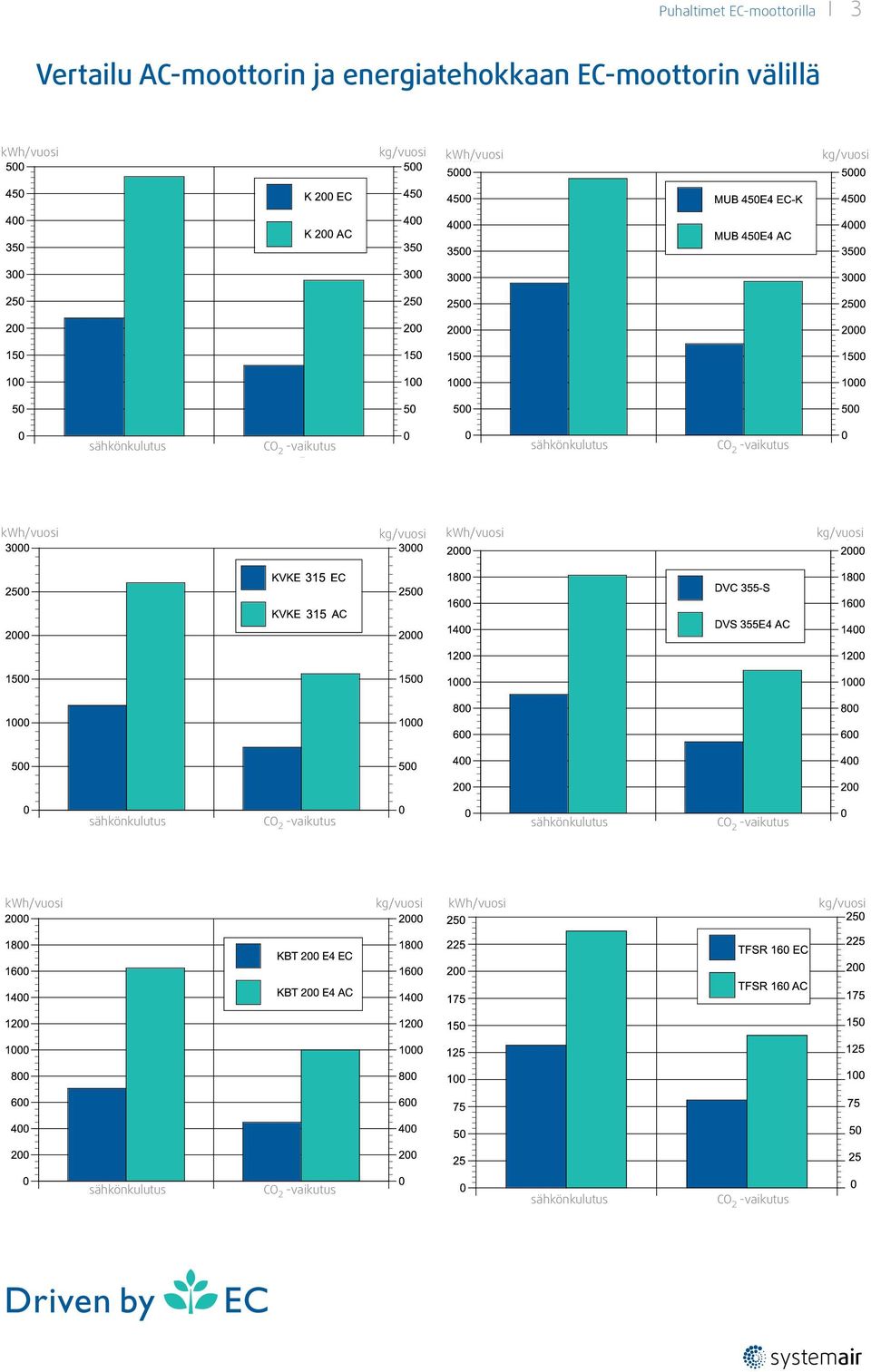

3 Puhaltimet EC-moottorilla I 3 Vertailu AC-moottorin ja energiatehokkaan EC-moottorin välillä kwh/vuosi kg/vuosi kwh/vuosi kg/vuosi sähkönkulutus CO 2 -vaikutus sähkönkulutus CO 2 -vaikutus kwh/vuosi kg/vuosi kwh/vuosi kg/vuosi sähkönkulutus CO 2 -vaikutus sähkönkulutus CO 2 -vaikutus kwh/vuosi kg/vuosi kwh/vuosi kg/vuosi sähkönkulutus CO 2 -vaikutus sähkönkulutus CO 2 -vaikutus

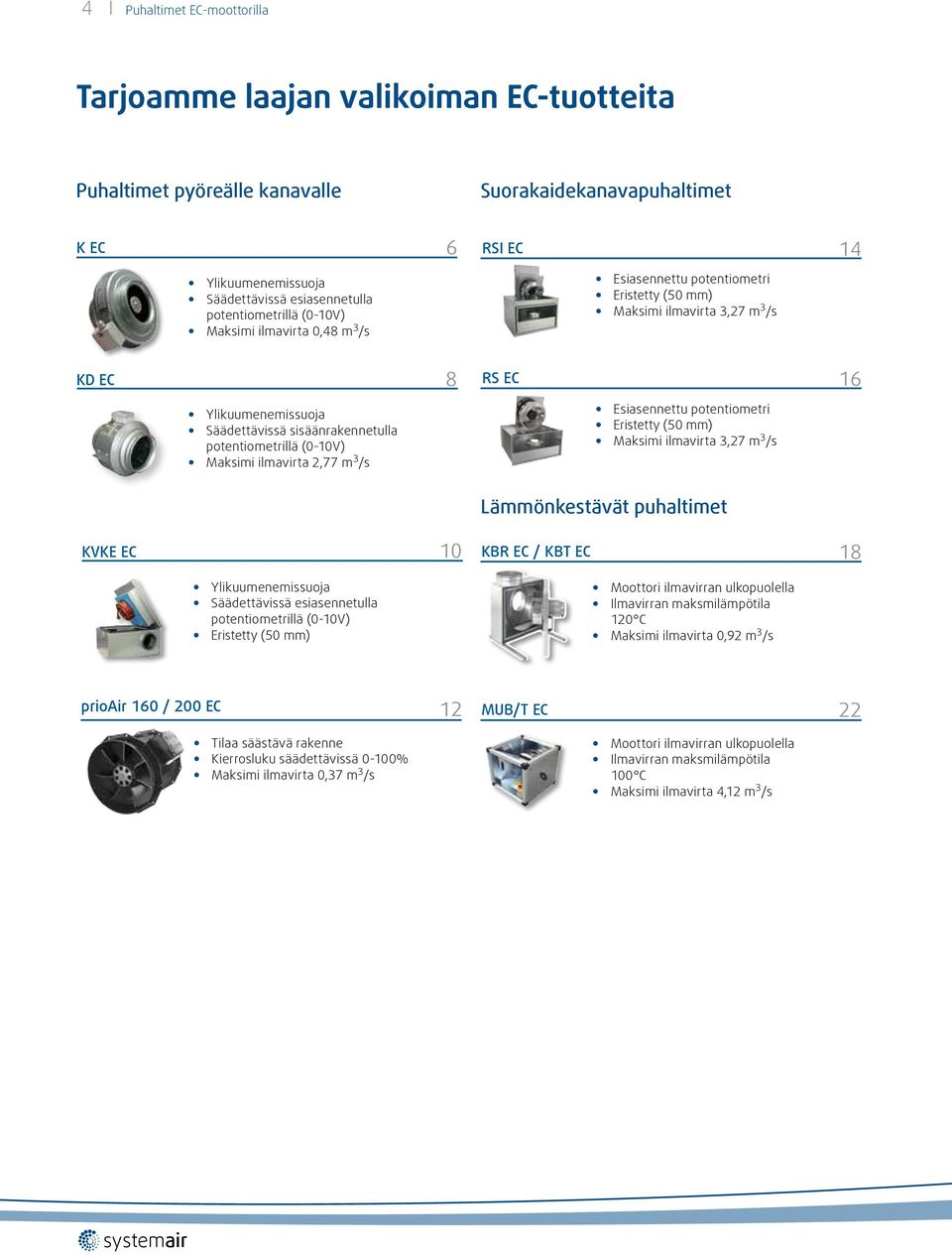

4 4 I Puhaltimet EC-moottorilla Tarjoamme laajan valikoiman EC-tuotteita Puhaltimet pyöreälle kanavalle Suorakaidekanavapuhaltimet K EC 6 RSI EC 14 Ylikuumenemissuoja Säädettävissä esiasennetulla potentiometrillä (-1V) Maksimi ilmavirta,48 m 3 /s Esiasennettu potentiometri Eristetty (5 mm) Maksimi ilmavirta 3,27 m 3 /s KD EC 8 RS EC 16 Ylikuumenemissuoja Säädettävissä sisäänrakennetulla potentiometrillä (-1V) Maksimi ilmavirta 2,77 m 3 /s Esiasennettu potentiometri Eristetty (5 mm) Maksimi ilmavirta 3,27 m 3 /s Lämmönkestävät puhaltimet KVKE EC 1 KBR EC / KBT EC 18 Ylikuumenemissuoja Säädettävissä esiasennetulla potentiometrillä (-1V) Eristetty (5 mm) Moottori ilmavirran ulkopuolella Ilmavirran maksmilämpötila 12 C Maksimi ilmavirta,92 m 3 /s prioair 16 / 2 EC 12 MUB/T EC 22 Tilaa säästävä rakenne Kierrosluku säädettävissä -1% Maksimi ilmavirta,37 m 3 /s Moottori ilmavirran ulkopuolella Ilmavirran maksmilämpötila 1 C Maksimi ilmavirta 4,12 m 3 /s

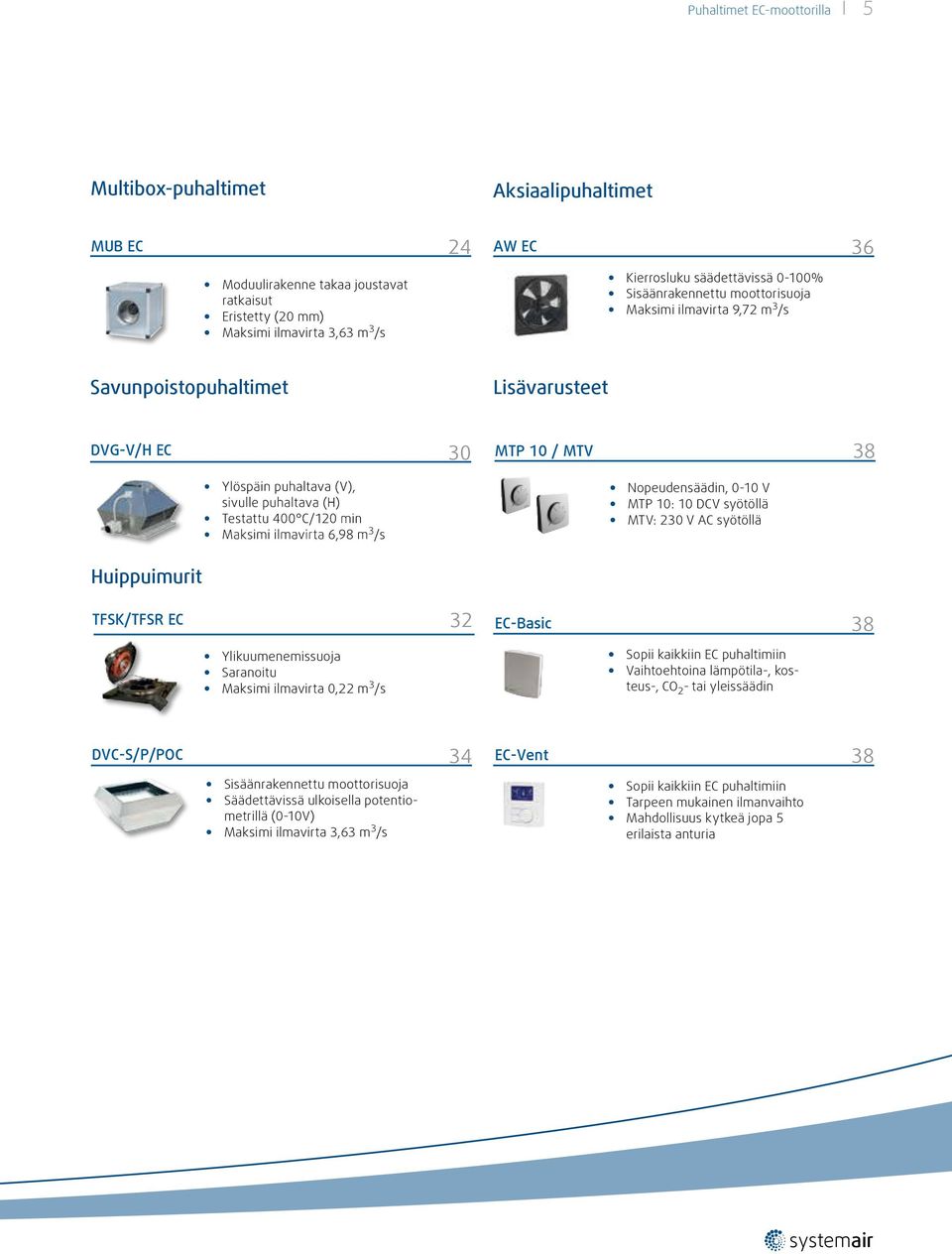

5 Puhaltimet EC-moottorilla I 5 Multibox-puhaltimet Aksiaalipuhaltimet MUB EC 24 AW EC 36 Moduulirakenne takaa joustavat ratkaisut Eristetty (2 mm) Maksimi ilmavirta 3,63 m 3 /s Kierrosluku säädettävissä -1% Sisäänrakennettu moottorisuoja Maksimi ilmavirta 9,72 m 3 /s Savunpoistopuhaltimet Lisävarusteet DVG-V/H EC 3 MTP 1 / MTV 38 Nopeudensäädin, -1 V MTP 1: 1 DCV syötöllä MTV: 23 V AC syötöllä Huippuimurit TFSK/TFSR EC 32 EC-Basic 38 Ylikuumenemissuoja Saranoitu Maksimi ilmavirta,22 m 3 /s Sopii kaikkiin EC puhaltimiin Vaihtoehtoina lämpötila-, kosteus-, CO 2 - tai yleissäädin DVC-S/P/POC 34 EC-Vent 38 Sisäänrakennettu moottorisuoja Säädettävissä ulkoisella potentiometrillä (-1V) Maksimi ilmavirta 3,63 m 3 /s Sopii kaikkiin EC puhaltimiin Tarpeen mukainen ilmanvaihto Mahdollisuus kytkeä jopa 5 erilaista anturia

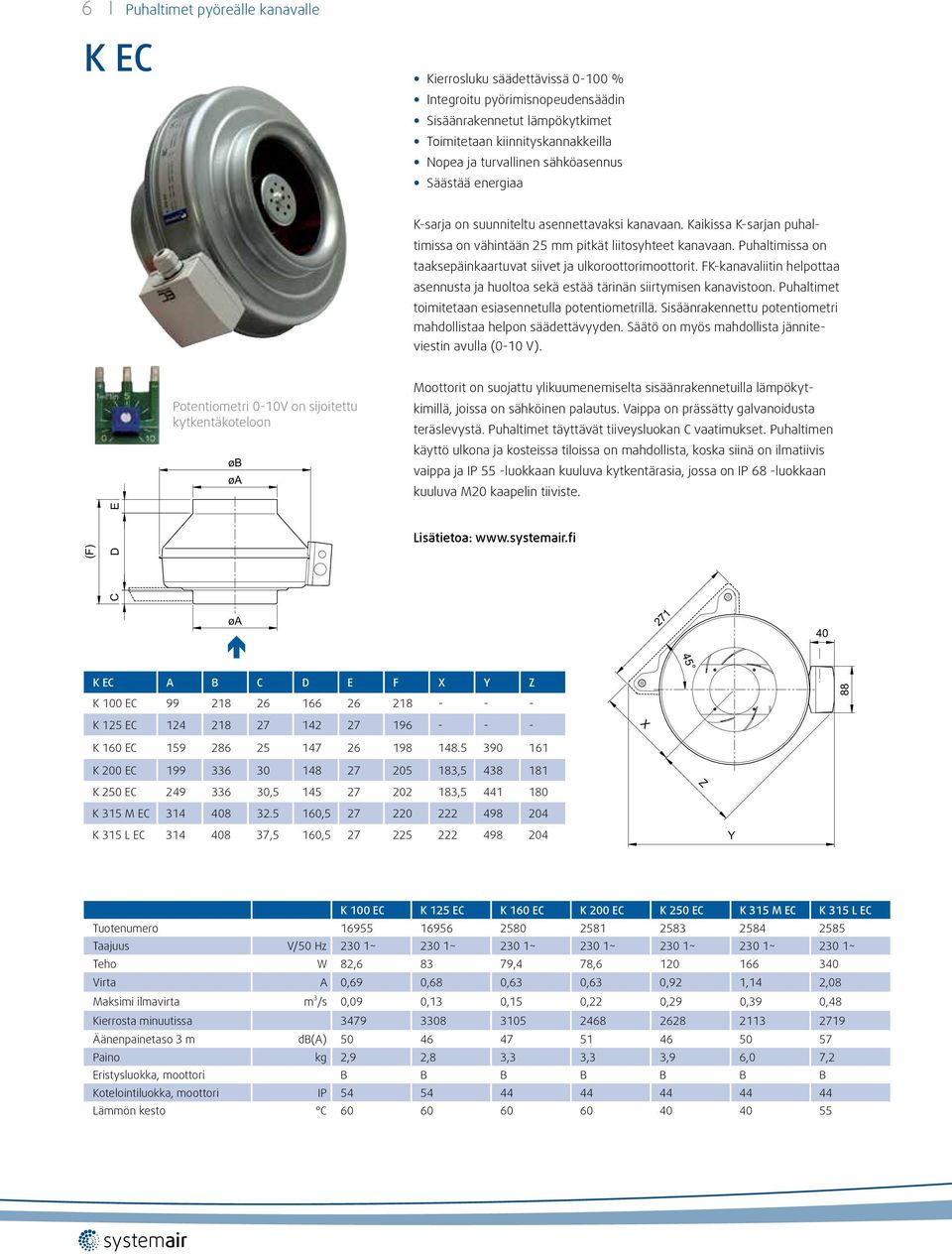

6 6 I Puhaltimet pyöreälle kanavalle K EC Kierrosluku säädettävissä -1 % Integroitu pyörimisnopeudensäädin Sisäänrakennetut lämpökytkimet Toimitetaan kiinnityskannakkeilla Nopea ja turvallinen sähköasennus Säästää energiaa K-sarja on suunniteltu asennettavaksi kanavaan. Kaikissa K-sarjan puhaltimissa on vähintään 25 mm pitkät liitosyhteet kanavaan. Puhaltimissa on taaksepäinkaartuvat siivet ja ulkoroottorimoottorit. FK-kanavaliitin helpottaa asennusta ja huoltoa sekä estää tärinän siirtymisen kanavistoon. Puhaltimet toimitetaan esiasennetulla potentiometrillä. Sisäänrakennettu potentiometri mahdollistaa helpon säädettävyyden. Säätö on myös mahdollista jänniteviestin avulla (-1 V). øb øa (F) C D E Potentiometri -1V on sijoitettu kytkentäkoteloon øb øa Moottorit on suojattu ylikuumenemiselta sisäänrakennetuilla lämpökytkimillä, joissa on sähköinen palautus. Vaippa on prässätty galvanoidusta teräslevystä. Puhaltimet täyttävät tiiveysluokan C vaatimukset. Puhaltimen käyttö ulkona ja kosteissa tiloissa on mahdollista, koska siinä on ilmatiivis vaippa ja IP 55 -luokkaan kuuluva kytkentärasia, jossa on IP 68 -luokkaan kuuluva M2 kaapelin tiiviste. øa Lisätietoa: (F) C D E øa K EC A B C D E F X Y Z K 1 EC K 125 EC K 16 EC K 2 EC , K 25 EC , , K 315 M EC , K 315 L EC ,5 16, X X Z Y 88 Z K 1 EC K 125 EC K 16 EC K 2 EC K 25 EC K 315 M EC K 315 L EC Tuotenumero Taajuus V/5 Hz 23 1~ 23 1~ 23 1~ 23 1~ 23 1~ 23 1~ 23 1~ Teho Y W 82, ,4 78, Virta A,69,68,63,63,92 1,14 2,8 Maksimi ilmavirta m 3 /s,9,13,15,22,29,39,48 Kierrosta minuutissa Äänenpainetaso 3 m db(a) Paino kg 2,9 2,8 3,3 3,3 3,9 6, 7,2 Eristysluokka, moottori B B B B B B B Kotelointiluokka, moottori IP Lämmön kesto C

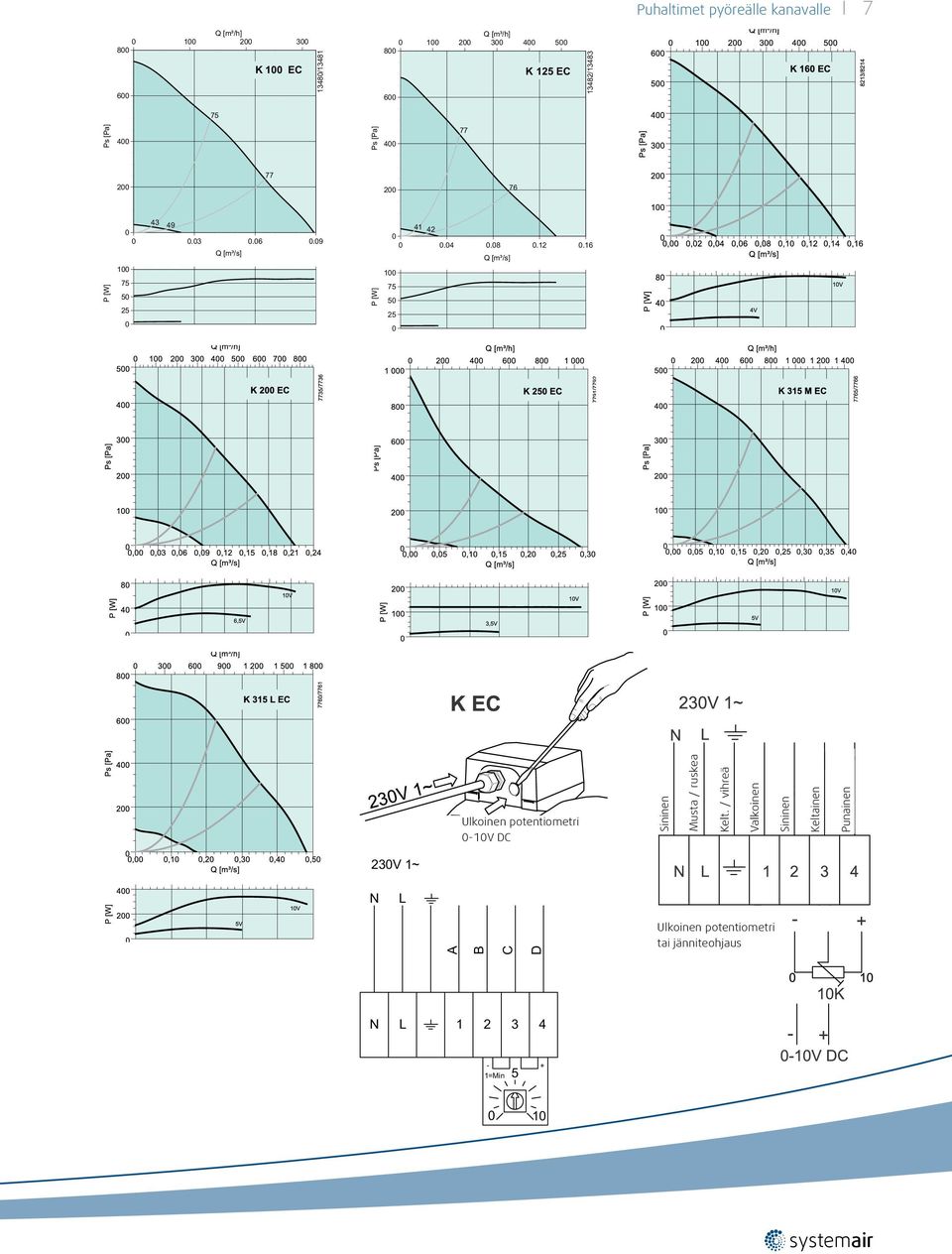

7 Puhaltimet pyöreälle kanavalle I K 1 EC 1348/ K 125 EC 13482/ V 1~ N L Ulkoinen potentiometri tai jänniteohjaus A B C D Ulkoinen potentiometri -1V DC Sininen Musta / ruskea Kelt. / vihreä Valkoinen Sininen Keltainen Punainen N L =Min 5 + 1

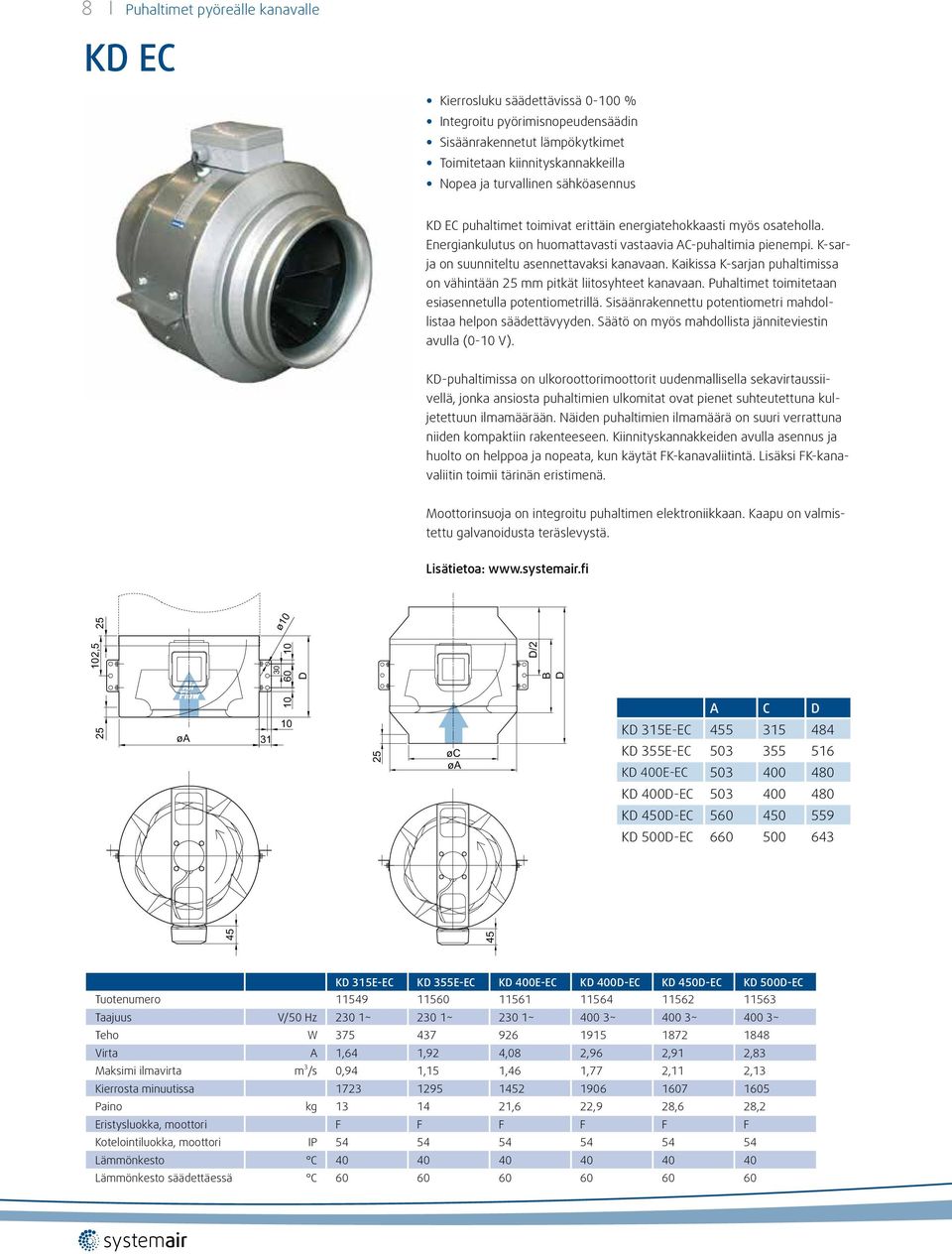

8 8 I Puhaltimet pyöreälle kanavalle KD EC Kierrosluku säädettävissä -1 % Integroitu pyörimisnopeudensäädin Sisäänrakennetut lämpökytkimet Toimitetaan kiinnityskannakkeilla Nopea ja turvallinen sähköasennus KD EC puhaltimet toimivat erittäin energiatehokkaasti myös osateholla. Energiankulutus on huomattavasti vastaavia AC-puhaltimia pienempi. K-sarja on suunniteltu asennettavaksi kanavaan. Kaikissa K-sarjan puhaltimissa on vähintään 25 mm pitkät liitosyhteet kanavaan. Puhaltimet toimitetaan esiasennetulla potentiometrillä. Sisäänrakennettu potentiometri mahdollistaa helpon säädettävyyden. Säätö on myös mahdollista jänniteviestin avulla (-1 V). KD-puhaltimissa on ulkoroottorimoottorit uudenmallisella sekavirtaussiivellä, jonka ansiosta puhaltimien ulkomitat ovat pienet suhteutettuna kuljetettuun ilmamäärään. Näiden puhaltimien ilmamäärä on suuri verrattuna niiden kompaktiin rakenteeseen. Kiinnityskannakkeiden avulla asennus ja huolto on helppoa ja nopeata, kun käytät FK-kanavaliitintä. Lisäksi FK-kanavaliitin toimii tärinän eristimenä. Moottorinsuoja on integroitu puhaltimen elektroniikkaan. Kaapu on valmistettu galvanoidusta teräslevystä. Lisätietoa: ø1 25 øc øa D/2 B D ,5 25 øa D 1 31 A C D KD 315E-EC KD 355E-EC KD 4E-EC KD 4D-EC KD 45D-EC KD 5D-EC KD 315E-EC KD 355E-EC KD 4E-EC KD 4D-EC KD 45D-EC KD 5D-EC Tuotenumero Taajuus V/5 Hz 23 1~ 23 1~ 23 1~ 4 3~ 4 3~ 4 3~ Teho W Virta A 1,64 1,92 4,8 2,96 2,91 2,83 Maksimi ilmavirta m 3 /s,94 1,15 1,46 1,77 2,11 2,13 Kierrosta minuutissa Paino kg ,6 22,9 28,6 28,2 Eristysluokka, moottori F F F F F F Kotelointiluokka, moottori IP Lämmönkesto C Lämmönkesto säädettäessä C

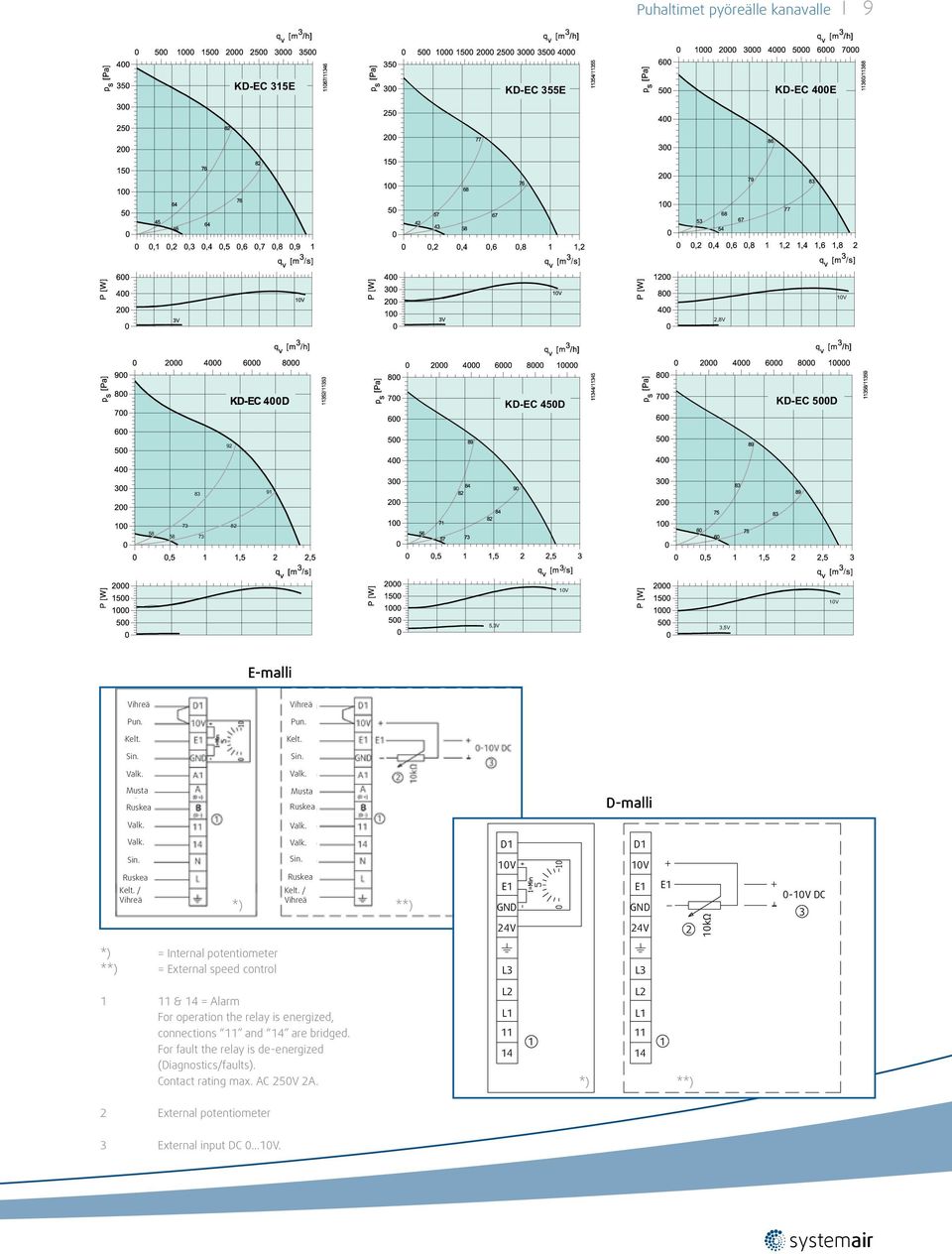

9 Puhaltimet pyöreälle kanavalle I 9 KD-EC 315E KD-EC 355E KD-EC 4E 1V 2,8V KD-EC 45D KD-EC 5D V 1V 5,3V 3,5V E-malli Vihreä Vihreä Pun. Pun. Kelt. Kelt. Sin. Sin. Valk. Valk. Musta Ruskea Musta Ruskea D-malli Valk. Valk. Valk. Sin. Ruskea Kelt. / Vihreä Valk. Sin. Ruskea Kelt. / *) Vihreä **) D1 1V E1 GND 24V D1 1V E1 GND 24V E1 2 1kΩ -1V DC 3 *) = Internal potentiometer **) = External speed control 1 11 & 14 = Alarm For operation the relay is energized, connections 11 and 14 are bridged. For fault the relay is de-energized (Diagnostics/faults). Contact rating max. AC 25V 2A. L3 L2 L L3 L2 L *) **) 2 External potentiometer 3 External input DC...1V.

10 1 I Puhaltimet pyöreälle kanavalle KVKE EC Kierrosluku säädettävissä -1 % Integroitu pyörimisnopeudensäädin Sisäänrakennetut lämpökytkimet Nopea ja turvallinen sähköasennus Säästää energiaa KVKE EC-malleissa on yhdeltä puolelta imevät keskipakopuhaltimet, joissa on taaksepäinkaartuvat siivet ja ulkoroottorimoottori. Nämä puhaltimet kehittävät suhteellisen suuren staattisen paineen ja niillä on erittäin korkea hyötysuhde. Puhaltimet toimitetaan esiasennetulla potentiometrillä (-1), jolla haluttu toimintapiste on helposti asetettavissa. Sisäänrakennettu potentiometri mahdollistaa helpon säädettävyyden. Säätö on myös mahdollista jänniteviestin avulla (-1 V). KVKE EC:n moottori ja siipipyörä on asennettu kanteen huollon ja puhdistuksen helpottamiseksi. Huoltoluukku voidaan irrottaa helposti poistamalla saranatapit. Moottori on suojattu ylikuumenemiselta sisäänrakennetulla lämpökytkimellä, jossa on sähköinen palautus. Puhaltimien asennusasento on vapaa, ja niiden liittäminen pyöreään kanavistoon on helppoa FK-kanavaliittimien avulla. C B KVKE EC:n puhaltimet on valmistettu galvanoidusta teräslevystä ja ne on lämpö- ja äänieristetty 5 mm vuorivillalla. Sisäpinnat on suojattu rei itetyllä galvanoidulla teräslevyllä. Lisätietoa: * KVKE 315 EC mallissa kahva A Potentiometri -1V on sijoitettu kytkentäkoteloon G H E 5 A B C D E F G H KVKE 125 EC KVKE 16 EC C B KVKE 2 EC , KVKE 25 EC KVKE 315 EC ,5 27,5 75, D F 27 A 47 KVKE 125 EC KVKE 16 EC KVKE 2 EC KVKE 25 EC KVKE 315 EC Tuotenumero Taajuus V/5 Hz 23~ 23~ 23~ 23~ 23~ Teho W 68,7 67, Virta A,54,53 1,1 1,64 1,89 Maksimi ilmavirta m 3 /s,1,15,24,32,49 Kierrosta minuutissa Äänenpainetaso 3 m db(a) Paino kg Eristysluokka, moottori B B B B B Kotelointiluokka, moottori IP Lämmönkesto C

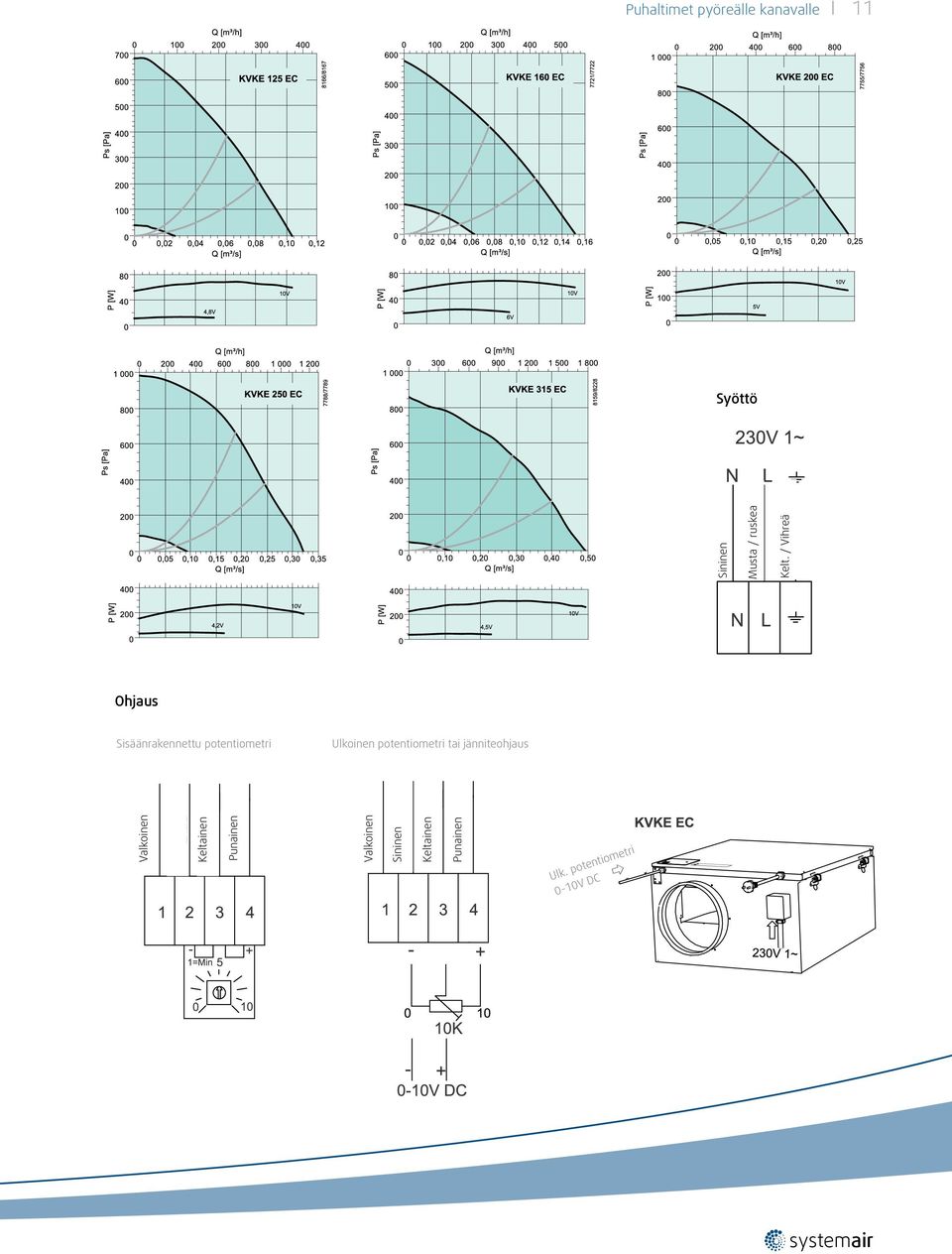

11 Puhaltimet pyöreälle kanavalle I 11 Syöttö Ohjaus Sisäänrakennettu potentiometri Ulkoinen potentiometri tai jänniteohjaus Valkoinen Keltainen Punainen Valkoinen Sininen Sininen Keltainen Punainen Sininen Musta / ruskea Kelt. / Vihreä Ulk. potentiometri -1V DC

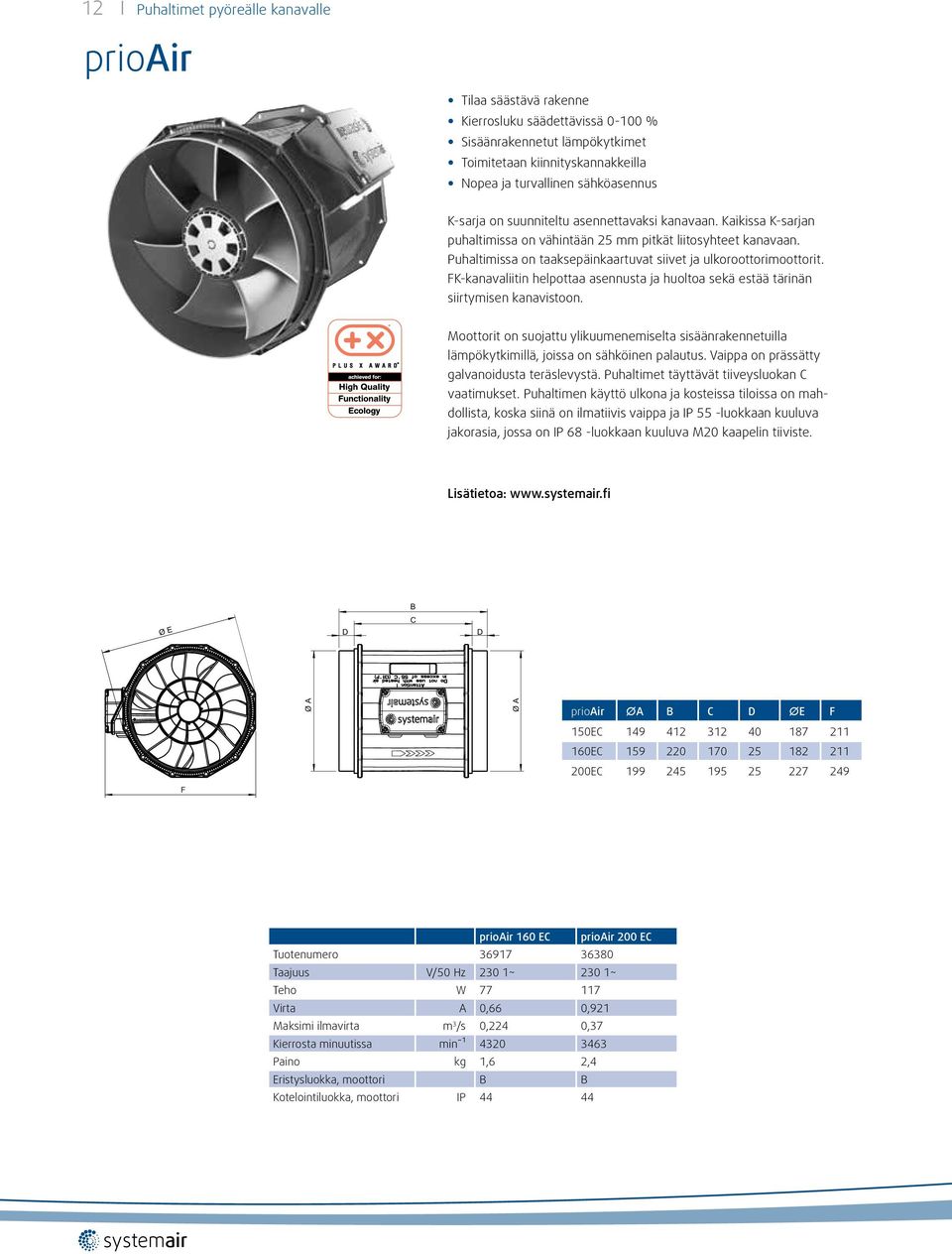

12 12 I Puhaltimet pyöreälle kanavalle prioair Tilaa säästävä rakenne Kierrosluku säädettävissä -1 % Sisäänrakennetut lämpökytkimet Toimitetaan kiinnityskannakkeilla Nopea ja turvallinen sähköasennus K-sarja on suunniteltu asennettavaksi kanavaan. Kaikissa K-sarjan puhaltimissa on vähintään 25 mm pitkät liitosyhteet kanavaan. Puhaltimissa on taaksepäinkaartuvat siivet ja ulkoroottorimoottorit. FK-kanavaliitin helpottaa asennusta ja huoltoa sekä estää tärinän siirtymisen kanavistoon. Moottorit on suojattu ylikuumenemiselta sisäänrakennetuilla lämpökytkimillä, joissa on sähköinen palautus. Vaippa on prässätty galvanoidusta teräslevystä. Puhaltimet täyttävät tiiveysluokan C vaatimukset. Puhaltimen käyttö ulkona ja kosteissa tiloissa on mahdollista, koska siinä on ilmatiivis vaippa ja IP 55 -luokkaan kuuluva jakorasia, jossa on IP 68 -luokkaan kuuluva M2 kaapelin tiiviste. Lisätietoa: B Ø E D C D Ø A Ø A prioair A B C D E F 15EC EC EC F prioair 16 EC prioair 2 EC Tuotenumero Taajuus V/5 Hz 23 1~ 23 1~ Teho W Virta A,66,921 Maksimi ilmavirta m 3 /s,224,37 Kierrosta minuutissa min ¹ Paino kg 1,6 2,4 Eristysluokka, moottori B B Kotelointiluokka, moottori IP 44 44

13 Puhaltimet pyöreälle kanavalle I prio 16EC prio 2EC 13558/ Customer circuit Connection Fan / motor max. speed 6 7 adjustable speed 1-1V 1V -> n=max 1V -> n=min <1V -> n= L N PE +1V AC1 3,15 AT AC2 PE1 lmax=1.1ma P N adjustable Speed setting via PWM 1-1 khz 15V Imax=1mA adjustable Speed above Potentiometer VPMW GND Tach 47K 68R 47K 1F ZMM V 7 1K 7 4 1% PWM -> n=max 1% PWM -> n=min < 1% PWM-> n= 4

14 14 I Suorakaidekanavapuhaltimet RSI EC 1 % nopeudensäätö Sisäänrakennettu moottorisuoja Asennusasento on vapaa Toimitetaan esiasennetulla potentiometrillä Puhaltimissa on taaksepäinkaartuvat siivet ja ulkoroottorimoottorit. Puhaltimet toimitetaan esiasennetulla potentiometrillä (-1), jolla haluttu toimintapiste on helposti asetettavissa. Sisäänrakennettu potentiometri mahdollistaa helpon säädettävyyden. Säätö on myös mahdollista jänniteviestin avulla (-1 V). Kotelo on valmistettu galvanoidusta teräslevystä ja eristetty 5mm mineraalivillalla. Sisäpinta on rei itettyä teräslevyä. Lisätietoa: ø1, (x8) H c/c F D B O J G c/c E C A I M O L ~12 N K 7-4EC 8-5EC 1-5EC Tuotenumero Taajuus V/5 Hz 23 1~ 4 3~ 4 3~ Teho W Virta A 2,75 3,27 4,15 Maksimi ilmavirta m 3 /s 1,34 2,72 3,27 Kierrosta minuutissa min ¹ Paino kg Eristysluokka, moottori F F F Kotelointiluokka, moottori IP A B C D E F G H I J K L M N O 7-4EC , EC , EC ,

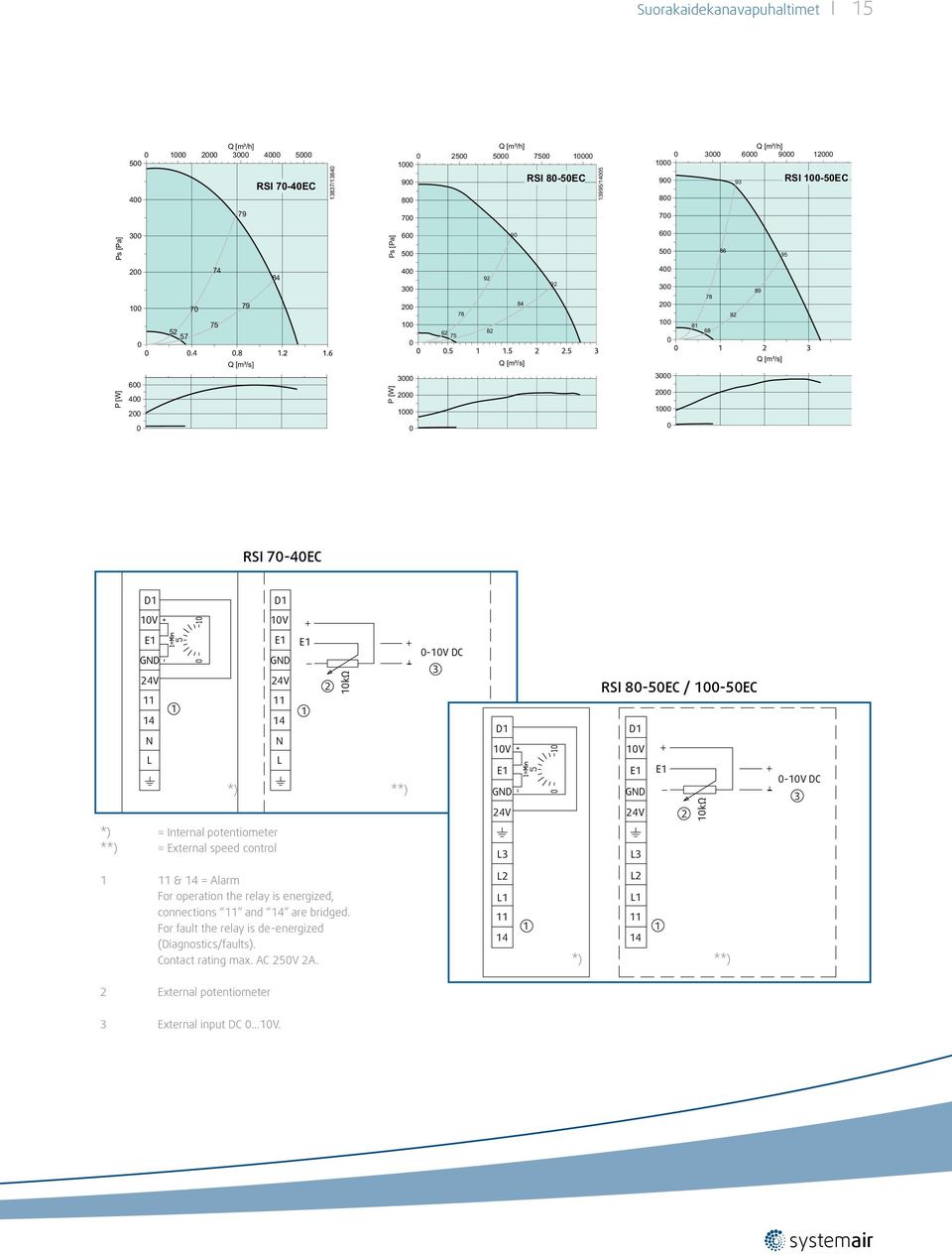

15 Suorakaidekanavapuhaltimet I RSI 7-4EC 13837/ RSI 8-5EC / RSI 1-5EC / RSI 7-4EC D1 D1 1V 1V E1 GND 24V N L E1 E1 GND 24V N L 2 1kΩ *) **) -1V DC 3 D1 1V E1 GND 24V RSI 8-5EC / 1-5EC D1 1V E1 E1 GND 24V 2 1kΩ -1V DC 3 *) = Internal potentiometer **) = External speed control L3 L & 14 = Alarm For operation the relay is energized, connections 11 and 14 are bridged. For fault the relay is de-energized (Diagnostics/faults). Contact rating max. AC 25V 2A. L2 L L2 L *) **) 2 External potentiometer 3 External input DC...1V.

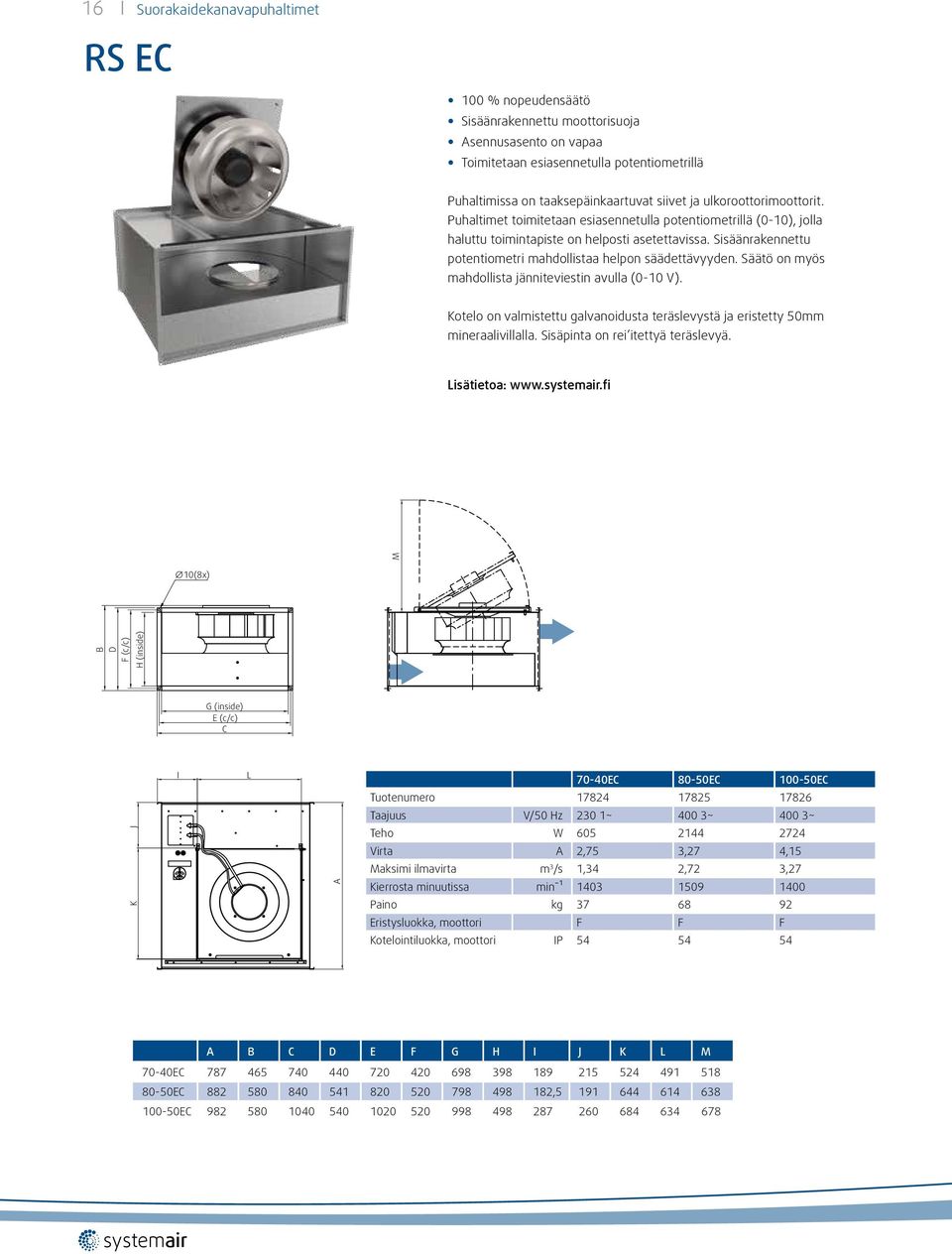

16 16 I Suorakaidekanavapuhaltimet RS EC 1 % nopeudensäätö Sisäänrakennettu moottorisuoja Asennusasento on vapaa Toimitetaan esiasennetulla potentiometrillä Puhaltimissa on taaksepäinkaartuvat siivet ja ulkoroottorimoottorit. Puhaltimet toimitetaan esiasennetulla potentiometrillä (-1), jolla haluttu toimintapiste on helposti asetettavissa. Sisäänrakennettu potentiometri mahdollistaa helpon säädettävyyden. Säätö on myös mahdollista jänniteviestin avulla (-1 V). Kotelo on valmistettu galvanoidusta teräslevystä ja eristetty 5mm mineraalivillalla. Sisäpinta on rei itettyä teräslevyä. Lisätietoa: B D F (c/c) H (inside) M 1(8x) G (inside) E (c/c) C K J I L A 7-4EC 8-5EC 1-5EC Tuotenumero Taajuus V/5 Hz 23 1~ 4 3~ 4 3~ Teho W Virta A 2,75 3,27 4,15 Maksimi ilmavirta m 3 /s 1,34 2,72 3,27 Kierrosta minuutissa min ¹ Paino kg Eristysluokka, moottori F F F Kotelointiluokka, moottori IP A B C D E F G H I J K L M 7-4EC EC , EC

17 Suorakaidekanavapuhaltimet I RS 7-4EC / RS 8-5EC / RS 1-5EC 13997/ RS 7-4EC D1 D1 1V 1V E1 GND 24V N L E1 E1 GND 24V N L 1kΩ *) **) -1V DC 3 D1 1V E1 GND 24V RS 8-5EC / 1-5EC D1 1V E1 E1 GND 24V 2 1kΩ -1V DC 3 *) = Internal potentiometer **) = External speed control 1 11 & 14 = Alarm For operation the relay is energized, connections 11 and 14 are bridged. For fault the relay is de-energized (Diagnostics/faults). Contact rating max. AC 25V 2A. L3 L2 L L3 L2 L *) **) 2 External potentiometer 3 External input DC...1V.

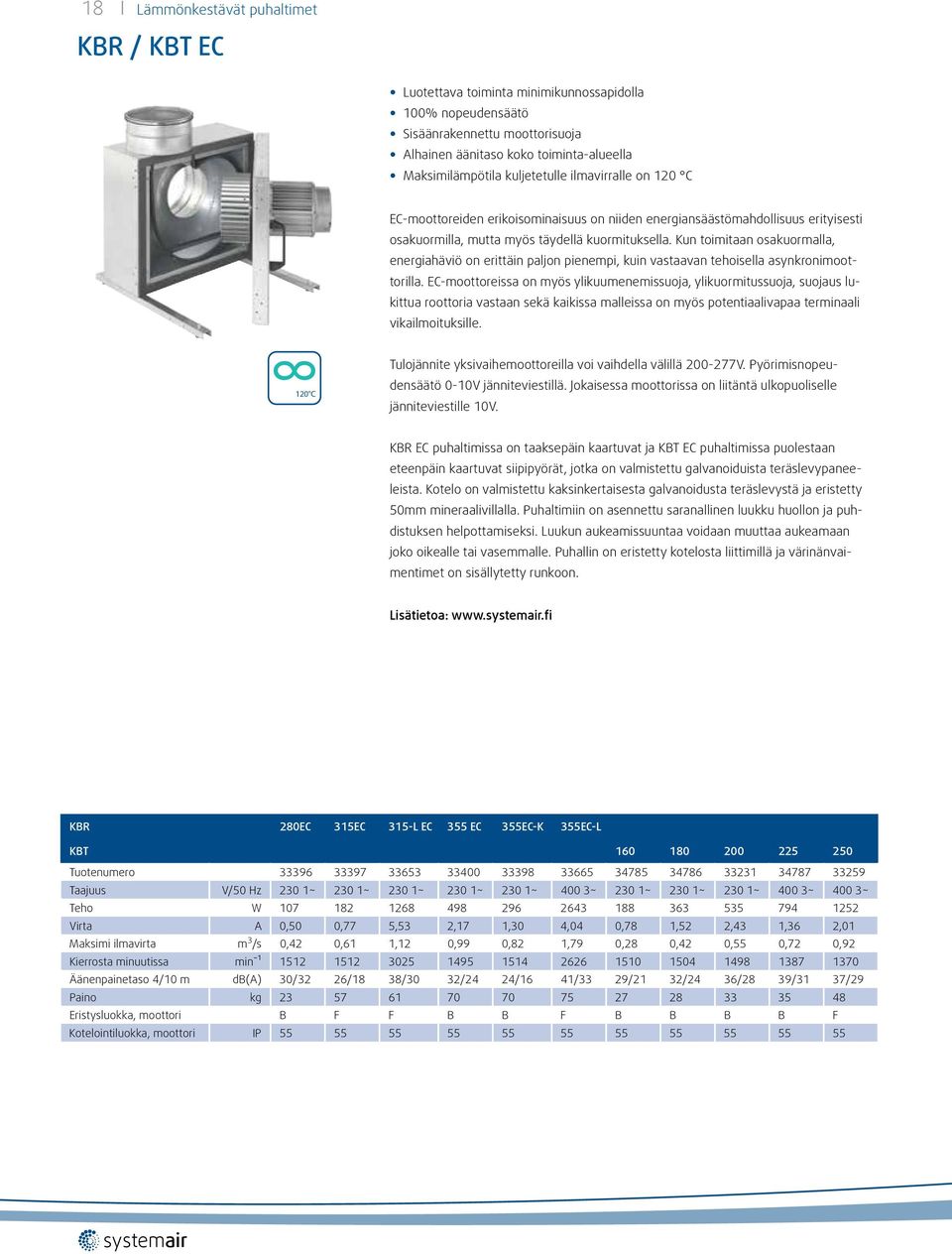

18 18 I Lämmönkestävät puhaltimet KBR / KBT EC Luotettava toiminta minimikunnossapidolla 1% nopeudensäätö Sisäänrakennettu moottorisuoja Alhainen äänitaso koko toiminta-alueella Maksimilämpötila kuljetetulle ilmavirralle on 12 C EC-moottoreiden erikoisominaisuus on niiden energiansäästömahdollisuus erityisesti osakuormilla, mutta myös täydellä kuormituksella. Kun toimitaan osakuormalla, energiahäviö on erittäin paljon pienempi, kuin vastaavan tehoisella asynkronimoottorilla. EC-moottoreissa on myös ylikuumenemissuoja, ylikuormitussuoja, suojaus lukittua roottoria vastaan sekä kaikissa malleissa on myös potentiaalivapaa terminaali vikailmoituksille. 12 C Tulojännite yksivaihemoottoreilla voi vaihdella välillä 2-277V. Pyörimisnopeudensäätö -1V jänniteviestillä. Jokaisessa moottorissa on liitäntä ulkopuoliselle jänniteviestille 1V. KBR EC puhaltimissa on taaksepäin kaartuvat ja KBT EC puhaltimissa puolestaan eteenpäin kaartuvat siipipyörät, jotka on valmistettu galvanoiduista teräslevypaneeleista. Kotelo on valmistettu kaksinkertaisesta galvanoidusta teräslevystä ja eristetty 5mm mineraalivillalla. Puhaltimiin on asennettu saranallinen luukku huollon ja puhdistuksen helpottamiseksi. Luukun aukeamissuuntaa voidaan muuttaa aukeamaan joko oikealle tai vasemmalle. Puhallin on eristetty kotelosta liittimillä ja värinänvaimentimet on sisällytetty runkoon. Lisätietoa: KBR 28EC 315EC 315-L EC 355 EC 355EC-K 355EC-L KBT Tuotenumero Taajuus V/5 Hz 23 1~ 23 1~ 23 1~ 23 1~ 23 1~ 4 3~ 23 1~ 23 1~ 23 1~ 4 3~ 4 3~ Teho W Virta A,5,77 5,53 2,17 1,3 4,4,78 1,52 2,43 1,36 2,1 Maksimi ilmavirta m 3 /s,42,61 1,12,99,82 1,79,28,42,55,72,92 Kierrosta minuutissa min ¹ Äänenpainetaso 4/1 m db(a) 3/32 26/18 38/3 32/24 24/16 41/33 29/21 32/24 36/28 39/31 37/29 Paino kg Eristysluokka, moottori B F F B B F B B B B F Kotelointiluokka, moottori IP

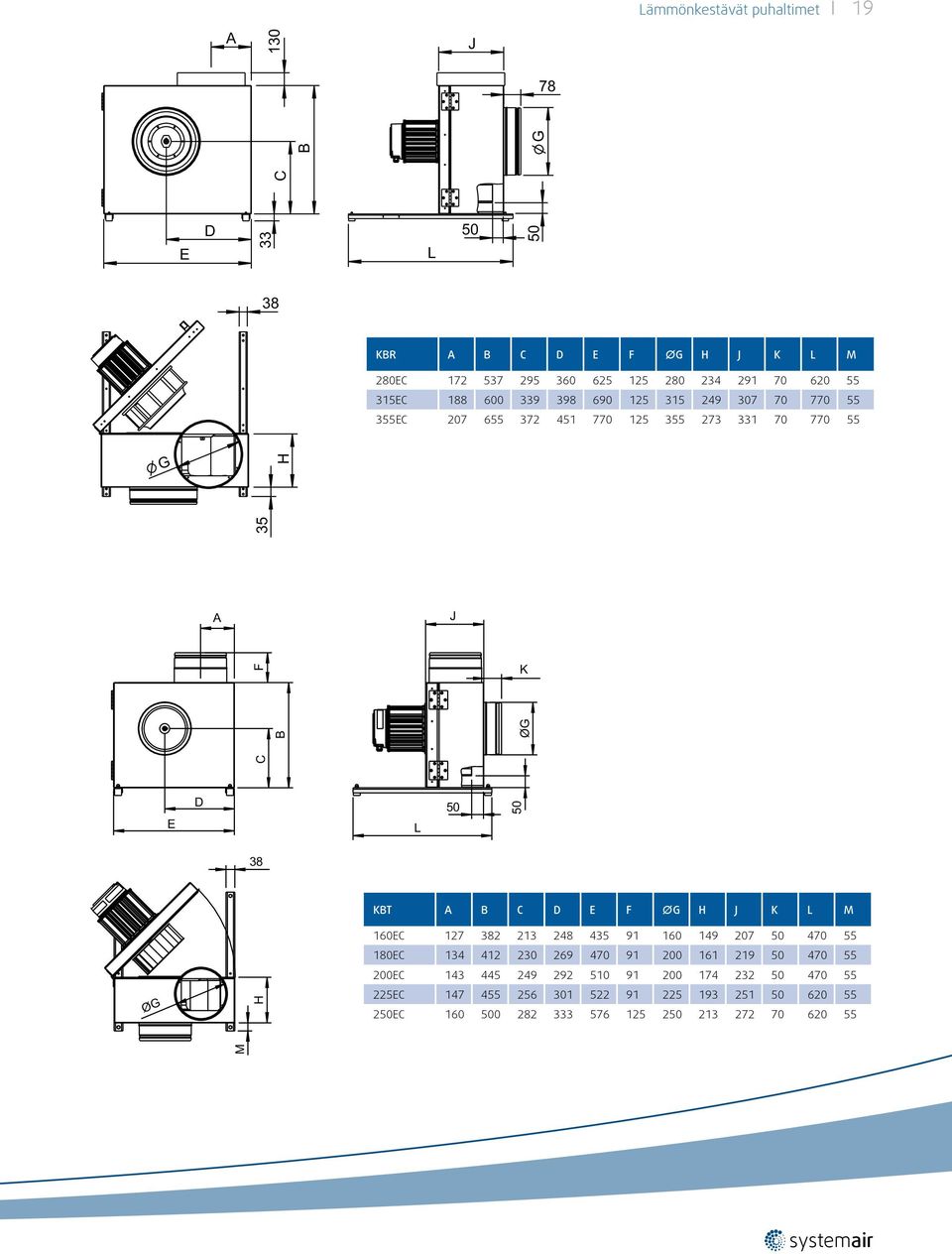

19 Lämmönkestävät puhaltimet I 19 A 13 J 78 E D 33 A J C B F K E D ØG H M ØG C B G L KBR A B C D E F G H J K L M 28EC EC EC G 35 H L KBT A B C D E F G H J K L M 16EC EC EC EC EC

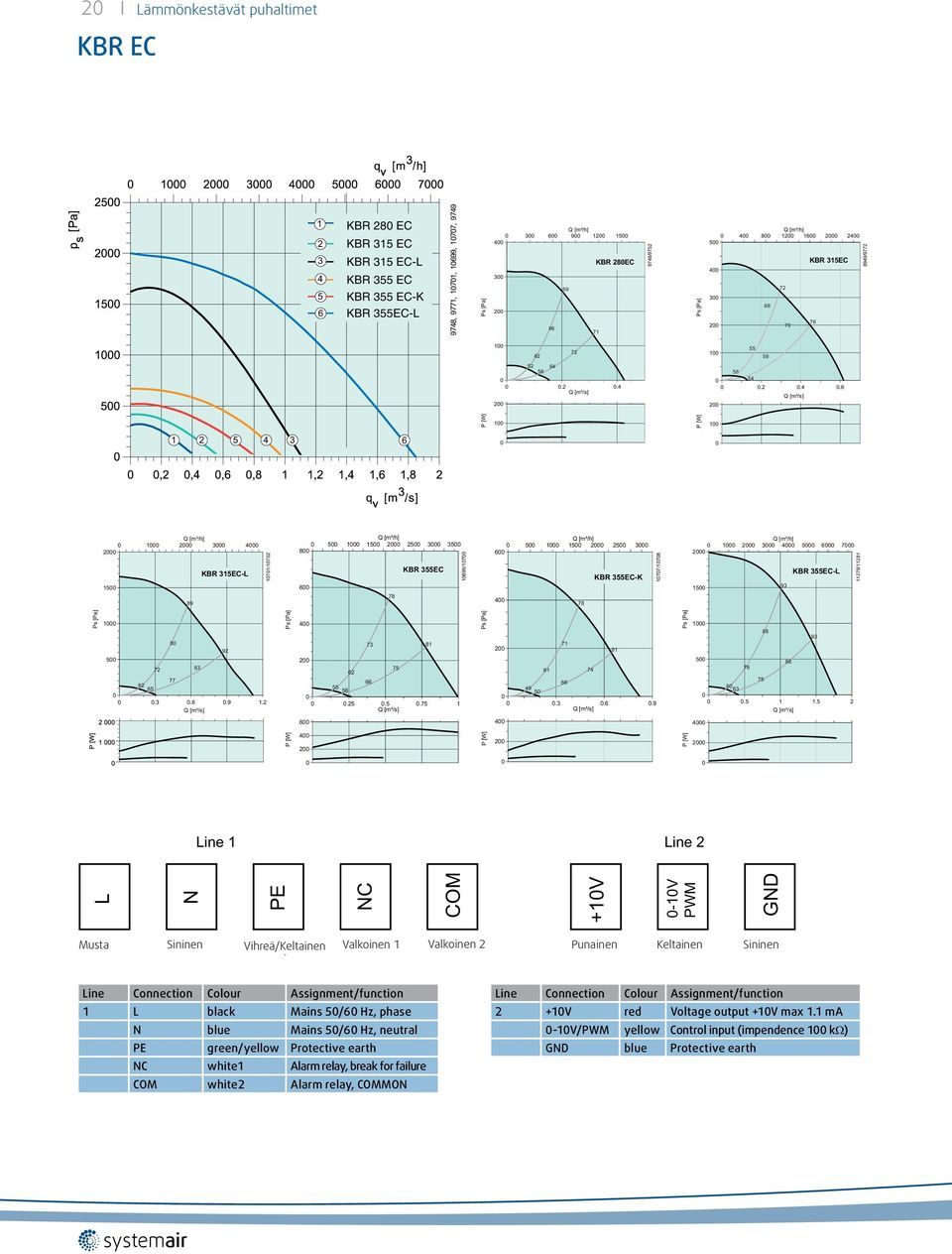

20 2 I Lämmönkestävät puhaltimet KBR EC KBR 28 EC KBR 315 EC KBR 315 EC-L KBR 355 EC KBR 355 EC-K KBR 355EC-L 9748, 9771, 171, 1699, 177, KBR 28EC / KBR 315EC / KBR 315EC-L / KBR 355EC / KBR 355EC-K 177/ KBR 355EC-L Line 1 Line 2 L N PE NC COM +1V -1V PWM GND 11279/ Musta Black Sininen Blue Green/yellow Vihreä/Keltainen Valkoinen White1 1 Valkoinen White2 2 Punainen Red Keltainen Yellow Sininen Blue Line Connection Colour Assignment/function 1 L black Mains 5/6 Hz, phase N blue Mains 5/6 Hz, neutral PE green/yellow Protective earth NC white1 Alarm relay, break for failure COM white2 Alarm relay, COMMON Line Connection Colour Assignment/function 2 +1V red Voltage output +1V max 1.1 ma -1V/PWM yellow Control input (impendence 1 kω) GND blue Protective earth

21 Lämmönkestävät puhaltimet I 21 KBT EC 1 2 KBT 16EC 3 KBT 18EC 4 5 KBT 2EC KBT 225EC KBT 25EC 8361, KBT 16EC KBT 18EC KBT 225EC KL3 KL2 KL1 RS A RS B RS A RS B GND -1 V PWM 4-2mA +2 V +1 V -1 V PWM GND OUT NO COM NC L N PE Connector Connection Assignment/function KL3 OUT Master output -1 V max 3 ma. GND -1V/PWM +1V +2V GND Control/Actual valve input (impedans 1 kω). Supply for external potentiometer, 1 VDC (+1%) max 1 ma Supply for external sensor, 2 VDC (+2%/- 1%) max 5 ma 4-2 ma Control/actual valve input -1V/PWM GND RSB RSA RSB RSA Control/actual valve input GND RS485 gränssnitt för ebmbus; RS B RS485 gränssnitt för ebmbus; RS A RS485 gränssnitt för ebmbus; RS B RS485 gränssnitt för ebmbus; RS A Connector Connection Assignment/function PE OE Jord KL1 N Nät 5/6Hz, neutral L Nät 5/6Hz, fas KL2 NC Alarm relay, break for failure COM NO Alarm relay, COMMON (2A, 25 VAC, AC1) Alarm relay, make for failure

22 22 I Lämmönkestävät puhaltimet MUB/T EC 1% nopeudensäätö Moduuli-rakenne Säätö -1 V jänniteviestillä Alhainen melutaso koko toiminta-alueella Moottori ilmavirran ulkopuolella Sisäänrakennettu moottorisuoja Huoltovapaa ja luotettava toiminta Kaikki Multibox-puhaltimet on valmistettu alumiiniprofiileista ja erillisistä galvanoiduista teräslevypaneeleista, jotka estävät kondensoitumisen, sekä polyamidista valetuista kulmista. Kaikissa MUB-puhaltimissa on 2 mm:n mineraalivillaeristys. Siipipyörä on valmistettu alumiinista ja siinä on taaksepäin kaartuvat siivet. Paneelit ovat irrotettavissa ja tämä takaa mukautuvan ilmastointiratkaisun - ilmanvirran suuntaa voidaan helposti muuttaa. 12 C Pyörimisnopeus säädetään -1 V jänniteviestillä joko suoraan esim. valvontajärjestelmästä, ulkopuolisella (MTP/MTV) - tai kytkentärasiaan asennettavalla potentiometrillä. Myös moottorisuoja on sisäänrakennettu moottorin elektronisiin laitteisiin. Laitteen ulkopuolista moottorisuojaa ei tarvita. Kaikissa MUC/T-EC-malleissa on yksi potentiaalivapaa terminaali vikailmoituksia varten. Kaikkia moottoreita voidaan käyttää 5/6 Hz. Tulojännite yksivaihemoottorilla voi vaihdella välillä 2 ja 227V. Pyörimisnopeus säädetään -1V jänniteviestillä. MUB/T-EC-puhaltimissa keskilämpötila jopa 12 C. A Lisätietoa: MUB/T A B C D E F EC F E D C B 42 4EC EC EC EC Zoll MUB/T EC 42 4EC 42 45EC 42 5EC 62 56EC Tuotenumero Taajuus V/5 Hz 23 ~1 23 ~1 4 ~3 4 ~3 4 ~3 Teho W Virta A 1,33 2,34 1,39 2,29 3,3 Maksimi ilmavirta m 3 /s,83 1,21 1,74 2,26 3,36 Kierrosta minuutissa min ¹ Äänenpainetaso 4/1 m db(a) Paino kg Eristysluokka, moottori B B B B F Kotelointiluokka, moottori IP

23 Lämmönkestävät puhaltimet I MUB/T EC MUB/T 42 4EC MUB/T 42 45EC MUB/T 42 5EC MUB/T 62 56EC

24 24 I Multibox-puhaltimet MUB EC Moduuli-rakenne Säätö -1 V jänniteviestillä Kierrosluku säädettävissä -1 % Integroitu moottorisuoja ja EMC-suodatus Alhainen äänitaso koko toiminta-alueella Nopea ja turvallinen sähköasennus Säästää energiaa Kaikki Multibox-puhaltimet perustuvat moduuliratkaisuun, jossa siirrettävät paneelit sallivat joustavia ilmanvaihtoratkaisuja. MUB-puhaltimia voidaan myös käyttää tulotai poistoilmapuhaltimina ilmanvaihtokoneissa. Puhaltimien asennusasento on vapaa MUB EC Pyörimisnopeus säädetään -1 V jänniteviestillä joko suoraan esim. valvontajärjestelmästä, ulkopuolisella (MTP/MTV) - tai kytkentärasiaan asennettavalla potentiometrillä. Myös moottorisuoja on sisäänrakennettu moottorin elektronisiin laitteisiin. Laitteen ulkopuolista moottorisuojaa ei tarvita. Mini MUB Kotelo on valmistettu alumiiniprofiileista ja erillisistä galvanoiduista teräslevypaneeleista, jotka estävät kondensoitumisen, sekä polyamidista valetuista kulmista. Kaikissa MUB-puhaltimissa on 2 mm:n mineraalivillaeristys. Siipipyörä on valmistettu alumiinista. Lisätietoa: MUB Mini MUB EC-A EC-A EC-A EC-A EC-A2-K Tuotenumero Taajuus V/5 Hz 23 1~ 23 1~ 23 1~ 23 1~ 4 3~ 23 1~ Teho W 89, Virta A,7 1,19 2,37 2,26 1,79 2,71 Maksimi ilmavirta m 3 /s,17,63,88 1,8 1,76 1,41 Kierrosta minuutissa min ¹ Äänenpainetaso 3 m db(a) Paino kg 8, ,5 45,5 52,5 52,5 Eristysluokka, moottori B B B B F B Kotelointiluokka, moottori IP MUB 42 5 EC-A EC-A EC-A EC 1 71 EC Tuotenumero Taajuus V/5 Hz 4 3~ 4 3~ 4 3~ 4 3~ 4 3~ Teho W Virta A 1,69 3,5 3,8 4,3 8,96 Maksimi ilmavirta m 3 /s 1,93 3, 3,57 4,96 7,45 Kierrosta minuutissa min ¹ Äänenpainetaso 3 m db(a) Paino kg , Eristysluokka, moottori B F F F F Kotelointiluokka, moottori IP

25 Multibox-puhaltimet I 25 Mini MUB MUB EC MUB A B C D E F EC-A EC-A EC-A EC-A EC-A2-K EC-A EC-A EC-A EC F A 1 71EC øe ød C B

26 26 I Multibox-puhaltimet 9 ilmansuunta Ilmansuunta suoraan läpi

27 Multibox-puhaltimet I 27 9 ilmansuunta Ilmansuunta suoraan läpi

28 28 I Multibox-puhaltimet 9 ilmansuunta Ilmansuunta suoraan läpi MUB 62 56EC-A2

29 Multibox-puhaltimet I MUB 1 63EC MUB 1 63EC ilmansuunta Ilmansuunta suoraan läpi MUB 1 71EC MUB 1 71EC

30 3 I Savunpoistopuhaltimet DVG EC 4 C 12min Huippuimuri normaali-ilmanvaihtoon sekä tarvittaessa savunpoistoon Ylöspäin puhaltava (V), sivulle puhaltava (H) Laaja valikoima lisävarusteita Hyväksytty EN mukaan CE-hyväksytty EN121-3 mukaan Täyttää ErP vaatimukset -1 V ohjaus Modbus liitäntämahdollisuus Palotoimintatila DVG-H DVG-huippuimureita käytetään normaalissa ilmanvaihdossa, sekä tulipalon sattuessa poistamaan savukaasuja huonetiloista. Savuttomat poistumistiet parantavat pelastumismahdollisuuksia tulipalon sattuessa. DVG-V Pyörimisnopeus säädetään -1 V jänniteviestillä joko suoraan esim. valvontajärjestelmästä, ulkopuolisella (MTP/MTV) - tai kytkentärasiaan asennettavalla potentiometrillä. Myös moottorisuoja on sisäänrakennettu moottorin elektronisiin laitteisiin. Laitteen ulkopuolista moottorisuojaa ei tarvita. Kaapu on valmistettu merivedenkestävästä alumiinista. Pohjalevy ja siipipyörä, jossa on taaksepäinkaartuvat siivet, on valmistettu galvanoidusta teräksestä. Moottorin jäähdytys raittiilla ilmalla kanavan kautta. B Lisätietoa: ødf (n x M) Max 24 DVG A B E F G df (nxm) H1 H ød A 355 EC (6xM8) ødf (nxm) 45 EC (6xM8) F A øe 56 EC (8xM8) EC (8xM8) EC Max (8xM8) H1 H B ødf (n x M) ød øe A ød B G øe H1 A H Max 24 A F DVG H-355EC/ F4 H-45EC/ F4 H-56EC/ F4 H-63EC/ F4 H-8EC/ F4 V-355EC/ F4 V-45EC/ F4 V-56EC/ F4 V-63EC/ F4 Tuotenumero Taajuus V 23 1~ 23 1~ 4 3~ 4 3~ 4 3~ 23 1~ 23 1~ 4 3~ 4 3~ 4 3~ Teho W Virta A 1,8 4 3,7 8 7,7 1,8 4 3,8 7,9 7,7 Maksimi ilmavirta m 3 /s,9 1,72 3,64 5,33 7,67,86 1,61 3,41 5,5 6,97 Kierrosta minuutissa min ¹ A Äänenpainetaso 4m/1m db(a) 59/53 67/6 75/69 78/72 81/72 56/5 65/58 72/67 75/69 74/66 Paino kg Eristysluokka, moottori F F F F F F F F F F Kotelointiluokka, moottori IP H1 H V-8EC/ F4

31 Savunpoistopuhaltimet I DVG-H 355EC/F4 DVG-H 45EC/F4 DVG-H 56EC/F DVG-H 63EC/F4 DVG-H 8EC/F DVG-V 355EC/F4 DVG-V 45EC/F4 DVG-V 56EC/F DVG-V 63EC/F4 75 DVG-V 8EC/F4 Kytkentäkaaviot osoitteessa

32 32 I Huippuimurit TFSK/TFSR EC-moottori, korkea hyötysuhde Kierrosluku säädettävissä -1 % Integroitu pyörimisnopeudensäädin Swing-out (saranoitu) Helposti asennettava TSFR/TFSK EC:lle sopivia käyttökohteita ovat omakoti- ja rivitalojen, konttoreiden ja päiväkotien poistoilmanvaihdot. TSFR/TFSK EC:ssä on energiatehokas EC-moottori ja siipipyörä taaksetaivutetuin siivin. Huippuimuri valmistetaan jauhemaalatusta galvanoidusta teräslevystä, vakioväreinä musta ja tiilenpunainen. TSFR/TFSK EC toimitetaan esiasennetulla potentiometrilla (-1V), jolla haluttu toimintapiste on helposti asetettavissa. Sisäänrakennettu potentiometri mahdollistaa helpon säädettävyyden. Säätö on myös mahdollista jänniteviestin avulla (-1 V). TSFR/TFSK EC:ssä on sisäänrakennettu turvakytkin. Moottori on suojattu ylikuumenemiselta sisäisellä lämpökytkimellä jossa automaattinen palautus. Huippuimuri on saranoitu puhdistuksen ja huollon helpottamiseksi. TFSR EC kiinnitetään ruuveilla pyöreään kanavaan. TFSK EC asennetaan kattoläpivientipiippuun (esim. FITG). Lisätietoa: øc øc A B A B TFSR HC ød TFSK E c/c F 36 ø9(4x) TFSR EC A B C D HC HC = Halkaisija kiinnitykselle, ø 6 mm x 4 kpl TFSK EC A B C E c/cf TFSR/TFSK 16 EC 2 EC Tuotenumero (TFSR / TFSK) 1226 / / 1224 Taajuus V/5 Hz 23 1~ 23 1~ Teho W 81,5 74,6 Virta A,64,59 Maksimi ilmavirta m 3 /s,16,22 Kierrosta minuutissa min ¹ Äänenpainetaso 1 m db(a) 43,3 43 Paino kg 4,7 6,2 Eristysluokka, moottori B B Kotelointiluokka, moottori IP 44 44

33 Huippuimurit I 33 Sininen Ruskea Kelt./Vihreä Musta 1 Musta 2 Musta 3 Musta 4 Sininen Ruskea Kelt./Vihreä Musta 1 Musta 2 Musta 3 Musta 4 Sisäinen potentiometri Ulkoinen potentiometri tai jänniteohjaus

34 34 I Huippuimurit DVC EC Kierrosluku säädettävissä -1 % Integroitu moottorisuoja ja EMC-suodatus Hiljainen koko toiminta-alueella Nopea ja turvallinen sähköasennus Säästää energiaa Tulojännite yksivaihemoottoreilla voi vaihdella välillä V. Kolmivaihemoottorilla tulojännite voi vaihdella välillä V. Pyörimisnopeudensäädin on sisäänrakennettu moottorin elektroniikkaan. Erillistä pyörimisnopeudensäädintä kuten taajuudenmuuttajaa tai tyristoria ei tarvita. Myös moottorisuoja on sisäänrakennettu moottorin elektroniikkan, joten laitteen ulkopuolista moottorisuojaa ei tarvita. DVC-S -mallissa pyörimisnopeus säädetään -1 V jänniteviestillä joko suoraan esim. valvontajärjestelmästä, ulkopuolisella (MTP/MTV) - tai kytkentärasiaan asennettavalla potentiometrillä. Myös moottorisuoja on sisäänrakennettu moottorin elektronisiin laitteisiin. Laitteen ulkopuolista moottorisuojaa ei tarvita. DVC-P-mallissa on sisäänrakennettu painesäädin ja paineanturi. Säädin on ohjelmoitu toimimaan vakiopaineella. Kahdella potentiometrillä säätimeen voidaan asettaa kaksi eri asetusarvoa (esim. päivä/yö). Laitteesssa on myös liitäntä ulkopuoliselle jänniteviestille (-1 V), jolla painetta voidaan säätää lineaarisesti. Painealue 5-5 Pa. C A B ød E DVC-POC-mallissa on sisäänrakennettu painesäädin ja paineanturi vakiopainesäädölle sekä lämpötila-anturi ulkolämpötilakompensointia varten. DVC-POC:n painesäädin voidaan ohjelmoida toimimaan vakiopaineella tai vakiopaineella ulkolämpötilakompensoinnilla. Asetusarvot syötetään kätevästi LCD-näytöllä varustettuun säätimeen. Painealue 5-5 Pa. Vaippa on merivettä kestävää alumiinia, pohja jauhemaalattu. Siipipyörät ovat taaksepäin kaartuvat. Malleissa ne on valmistettu PA 6 polyamidista ja malleissa merivettä kestävästä alumiinista. Lisätietoa: DVC A B C D E F G H I 19-P/S xM6 1(4x) F 225-P/S xM6 1(4x) 315-P/S xM6 1(4x) 355-P/S xM8 12(4x) 4-P/S xM8 12(4x) H G G M2x1,5 45-P/S xM8 12(4x) ød 45-SK xM8 12(4x) 5-P/S xM8 12(4x) I 56-P/S xM8 14(4x) 63-P/S xM8 14(4x) DVC EC 19-P/S 225-P/S 315-P/S 355-P/S 4-P/S 45-P/S 45-P/S 5-P/S 56-P/S 63-P/S Taajuus V/5 Hz 23 1~ 23 1~ 23 1~ 23 1~ 23 1~ 4 3~ 23 1~ 4 3~ 4 3~ 4 3~ Teho W 87, Virta A,65 1,17 1,18 2,31 2,3 1,79 2,79 1,66 2,99 3,72 Maksimi ilmavirta m 3 /s,2,26,55,92 1, 1,7 1,43 1,84 2,99 3,59 Kierrosta minuutissa min ¹ Äänenpainetaso 4 m db(a) Äänenpainetaso 1 m db(a) Paino kg 5,2 6,1 12,4 22,8 23,4 35,3 33, Eristysluokka, moottori B B B B B B B B F F Kotelointiluokka, moottori IP

35 Huippuimurit I 35 DVC 19 (1Ph/23V) DVC 45-K (1Ph/23V) Kytkentäkaaviot osoitteessa

36 36 I Aksiaalipuhaltimet AW sileo EC Kierrosluku säädettävissä -1% Kytkentäkotelo on asennettu moottorin yhteyteen Suojaverkko imuaukossa Sisäänrakennettu moottorisuoja Turvallinen ja huoltovapaa Asennusasento vapaa AW sileo EC on sarja aksiaalipuhaltimia, joissa on tehokas ja energiaa säästävä ulkoinen EC- roottorimoottori. Tulojännite yksivaihemoottoreilla voi vaihdella välillä V. Kolmivaihemoottorilla tulojännite voi vaihdella välillä V. Pyörimisnopeutta säädetään -1 V jänniteviestillä suoraan (esim VAK) tai ulkopuolisella potentiometrillä (MTP/MTV). Kaikkia moottoreilta voidaan käyttää 5/6Hz taajuudella. Pyörimisnopeus säädetään -1 V jänniteviestillä joko suoraan esim. valvontajärjestelmästä, ulkopuolisella (MTP/MTV) - tai kytkentärasiaan asennettavalla potentiometrillä. Myös moottorisuoja on sisäänrakennettu moottorin elektronisiin laitteisiin. Laitteen ulkopuolista moottorisuojaa ei tarvita. AW -sarja on varustettu nelikulmaisella kiinnityslevyllä ja valmistettu galvanoidusta teräksestä ja jauhemaalattu mustaksi (RAL95). Suojaverkko on myös musta. Aksiaalinen siipipyörä on valmistettu korkealaatuisesta komposiittimateriaalista. Siipipyörä on dynaamisesti tasapainotettu kahdessa tasossa DIN ISO 194 osa 1, laatu G6.3. Lisätietoa: AW EC A B B2 B3 B4 D1 D4 L D D D D4 63D D ,5 85 8D ,5 97 1D ,5 117 B2 B B3 A B4 A L AW EC 2 P/S 25 P/S 3 P/S 35 P/S 4 P/S 45 P/S 5 P/S 5D P/S 56D P/S 63D P/S 71D-L P/S Tuotenumero Taajuus V/5 Hz 23 1~ 23 1~ 23 1~ 23 1~ 23 1~ 23 1~ 23 1~ 4 3~ 4 3~ 4 3~ 4 3~ 4 3~ 4 3~ Teho W Virta A,53,72 1,35 1,35 1,15 2,2 3,4 1,6 1,5 5, 4,3 4,5 4, Maksimi ilmavirta m 3 /s,28,48,88 1,4 1,13 1,82 2,57 2,89 3,18 5,89 6,89 7,76 9,72 Kierrosta minuutissa min ¹ Äänenpainetaso 1 m db(a) Paino kg 2,4 3,3 5, 6,2 7,3 1,5 15,4 17,2 21,8 41,8 42,9 52,5 61,2 Eristyslk, moottori B B F B B B B B B F F F F Kotelointilk, moottori IP D P/S 1D P/S

37 Aksiaalipuhaltimet I AW sileo 2EC / AW sileo 25EC / AW sileo 3EC / AW sileo 35EC / AW sileo 4EC / AW sileo 45EC / AW sileo 5EC / AW sileo 5D EC / AW sileo 56D EC 1236/ AW sileo 63D EC / AW sileo 71D-L EC / AW sileo 8D EC / AW sileo 91D EC /

38 38 I Lisävarusteet Lisävarusteet MTP 1 / MTV Yhdistetty pinta- tai uppoasennus MTP 1: Toimii 1 DCV syötöllä MTV: Toimii 23 V AC-syötöllä MTV: voidaan säätää useita EC-puhlatimia yhtäaikaisesti EC-puhaltimien manuaaliseen nopeuden- ja ilmamääränsäätöön tarkoitettu säädin. Säädin antaa ulos -1 V jänniteviestin. 1 DCV syöttö voidaan ottaa suoraan EC-puhallinmoottorista. Erillistä virtalähdettä ei tarvita. IP54 kotelointiluokka saavutetaan mukana toimitetulla pinta-asennuskotelolla. Uppoasennus ilman pintaasennuskoteloa, täyttää roiskesuojatun IP44 kotelointiluokan. EC-Basic Helppo asentaa, kytkeä ja ottaa käyttöön Voidaan käyttää yhdessä kaikkien yksi- ja kolmivaiheisten EC puhaltimien kanssa Sisäinen mitta-anturi (yleissäätimessä ulkoinen) CE standardien mukainen Helppoon ilmastoinnin tarveohjaukseen EC-Basic säätimillä puhallinta voidaan säätää helposti vallitsevien olosuhteiden mukaan. Kaikissa muissa paitsi yleissäätimessä on sisään rakennettu anturi, joka mittaa olosuhteet ja säätää puhallinta tarpeen mukaan. Säätimiä on saatavilla neljää erilaista: C EC-Basic-T Lämpötilaohjaus -1V EC-Basic-U Yleissäädin C CO 2 EC-Basic-CO 2 /T CO 2 ja lämpötilaohjaus % EC-Basic-H Kosteusohjaus

39 Lisävarusteet I 39 EC-Vent Mahdollista kytkeä jopa 5 erilaista anturia, mm. CO 2-, kosteus-, lämpötila-, läsnäolo- tai paineanturi Ilma vaihtuu täysin tarpeenmukaisesti Sisäänrakennettu kosteus- ja lämpötila-anturi Helppokäyttöinen EC Vent laitteisto koostuu kahdesta eri yksiköstä, keskusyksikkö (CB) sijoitetaan lähelle puhallinta ja huoneyksikkö yleensä huoneeseen, missä se on käyttäjän ulottuvilla. Laitteeseen on mahdollista kytkeä 5 erilaista anturia, jotka yhtäaikaisesti seuraavat ilmanvaihdon tilaa ja näin voidaan EC-puhallinta ohjata portaattomasti siten, että ilma vaihtuu täysin tarpeenmukaisesti. Tuloksena on hyvä sisäilman laatu ja pieni sähkökulutus. C Manualinen % CO 2 Kosteus CO 2 Läsnäolo Paine Lämpötila Aika Kesä/Talvi Lisää tarvikkeita ja tuotteita löydät verkkosivuiltamme
