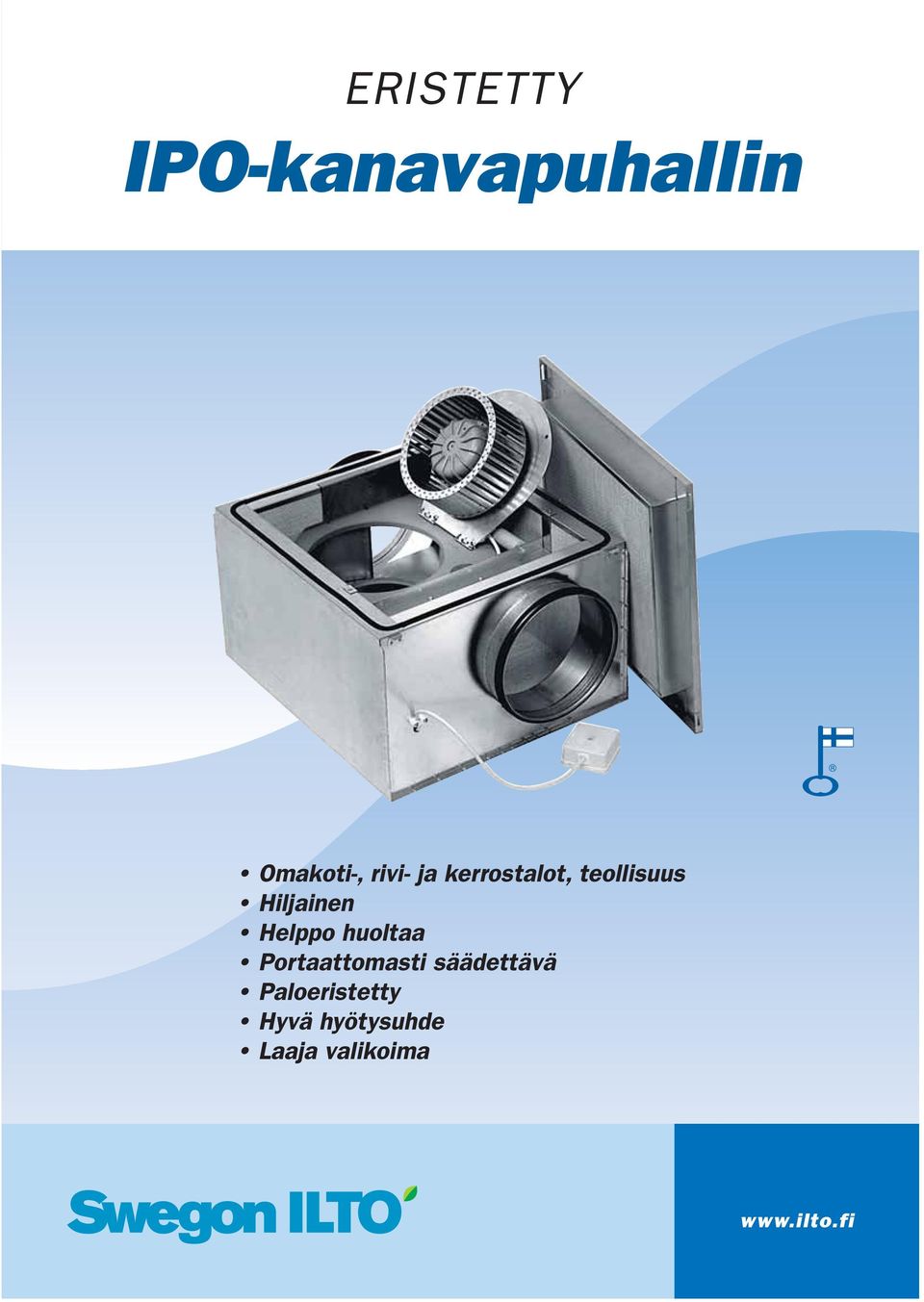

1 ERISTETTY IPO-kanavapuhallin Omakoti-, rivi- ja kerrostalot, teollisuus Hiljainen Helppo huoltaa Portaattomasti säädettävä Paloeristetty Hyvä hyötysuhde Laaja valikoima

2 Kanavapuhaltimien uusi kehityssuunta Hiljainen Kanavapuhaltimille tyypillinen ääniongelma on poistettu tehokkaalla eristyksellä ja oikealla puhallinvalinnalla. Laadukas Hyvä hyötysuhde ja alhainen äänitaso ovat puhallinvalinnan perusteina. Laaja valikoima IPO-sarjasta löytyy puhallin monen kokoisiin hormeihin: 125, 16,, 25, 315 ja. Puhaltimien tehoalue on laaja, vakiomallien lisäksi voidaan toimittaa muunkin kokoisia puhaltimia; myös 3-vaiheisina, koot,5 2, m ³ /s. Paloeristettyjä Puhaltimissa on A 3 -paloeristys. Helppo huoltaa Huolto on erittäin helppoa. Puhallin on käännettävissä hetkessä esiin swing-out -rakenteensa ansiosta. Kaikissa puhaltimissa on vakiovarusteena pikakytkin huollon helpottamiseksi. Säädettävä Puhaltimien teho on portaattomasti säädettävissä 1 % jännite säätimellä. Laaja käyttökohdealue Omakotitalot, rivitalot, kerrostalot, teollisuus jne. Toimintavarma ja huoltovapaa moottori Runko vahvaa sinkittyä teräslevyä Helppo puhdistaa. Saranoidun rakenteen ansiosta moottori siipipyörineen voidaan kääntää esiin (ns. swing-out*) Hyvä ääni- ja paloeristys 5 mm:n vahvuisen pinnoitetun mineraalivillalevyn ansiosta, joka voidaan myös pestä IPO 125 ja 16 voidaan toimittaa myös irrotettavalla siipipyörällä. Kaikissa puhaltimissa on hyväksytty moottorin ylilämpösuoja vakiovarusteena. IPO voidaan toimittaa myös ulostuoduilla lämpösuojajohdoilla esim. hälytyskäyttöä varten. Erikoistoimituksena myös pistotulppaliitännällä (vrt. kytkentäkaavio 1). IPO voidaan toimittaa myös asiakkaan valitsemilla jännite- ja taajuusarvoilla. *Kaikki mallit, joissa on yhdeltä puolelta imevä radiaalipuhallin.

Puhaltimien tehoalue on laaja, vakiomallien lisäksi voidaan toimittaa muunkin kokoisia puhaltimia; myös 3-vaiheisina, koot,5 2, m ³ /s. Paloeristettyjä Puhaltimissa on A 3 -paloeristys.

3 Tekniset tiedot Tyyppi IPO A 315 B D F Jännite V, 5 Hz Nimellisvirta A,42,55,83 1,28 1,21 2,76 2,56 4, Nimellisteho W Kondens. mf Kierrosluku rpm Äänitaso db(a) Kytkentäkaavio Paino kg Kaikki db (A)-arvot on mitattu huoneabsorption ollessa 1 m². Ääniarvot Tyyppi IPO Virtaus m³/s Mittauspiste L pa L wa L wa Kokonaispaine db (A) tot k 2k 4k 8k 125,8 Tulokanava Poistokanava Konehuone ,12 Tulokanava Poistokanava Konehuone ,18 Tulokanava Poistokanava Konehuone ,26 Tulokanava Poistokanava Konehuone A,28 Tulokanava Poistokanava Konehuone B,42 Tulokanava Poistokanava Konehuone D,4 Tulokanava Poistokanava Konehuone F,5 Tulokanava Poistokanava Konehuone Kaikki db(a)-arvot on mitattu ilman kierrosluvun säätöä. L wa tot = A-painotettu kokonaisäänitehotaso db(a) (ref 1-12 W) = 63 8 Hz oktaavikaistojen äänitehotasojen summa. L wa = A-painotettu äänitehotaso oktaavikaistalla db(a) (ref 1-12 W). L pa = A-painotettu äänitaso db(a):ssa normitetun A-painotuksen mukaan huoneabsorption ollessa 1 m².

4 Puhallinkäyrät IPO 125 ja IPO 16 IPO ja IPO m³/h m³/h Pa Pa C 6 C 1 55 C 35 C,4,8,12,16 m³/s,5,1,15,2,25,3,35 m³/s IPO 125 ja IPO 16 on varustettu yhdeltä puolelta imevällä IPO ja IPO 25 on varustettu molemmilta puolilta imevällä IPO 315 A ja IPO 315 B IPO D ja IPO F m³/h m³/h Pa 5 Pa 6 7 C 5 7 C 315 B F 8 C 315 A 4 C 9 C D 45 C 1 4 C 1 65 C,1,2,3,4,5,6 m³/s,1,2,3,4,5,6,7,8 ³/s IPO 315 on varustettu yhdeltä puolelta imevällä IPO on varustettu yhdeltä puolelta imevällä Ilman korkein sallittu lämpötila on esitetty käyrästössä, väliarvot voi arvioida lineaarisesti. Pienissä kokoluokissa muut lämpötilat on selvitettävä tapauskohtaisesti.

7 C 5 7 C 315 B F 8 C 315 A 4 C 9 C D 45 C 1 4 C 1 65 C,1,2,3,4,5,6 m³/s,1,2,3,4,5,6,7,8 ³/s IPO 315 on varustettu yhdeltä puolelta imevällä IPO on varustettu yhdeltä

5 Mittakuvat IPO 125 IPO IPO IPO IPO 315 IPO Kytkentäkaavio 1

234 234 189 25 342 364 468 IPO 315 IPO 219 367 263

6 Asennus-, käyttö- ja huolto-ohjeet Eristetyissä IPO-kanavapuhaltimissa on ulkoroottori-tyyppinen asynkronimoottori, jossa on suljetut, huoltovapaat kuulalaakerit. Moottoreissa on automaattinen lämpösuoja. Lämpösuoja katkaisee jännitteen, jos moottorin käämin lämpötila nousee liikaa. Lämpösuojan palautus: katkaise virta, odota kunnes moottori on jäähtynyt ja kytke virta uudelleen. Puhallin on tarkoitettu jatkuvaan käyttöön. Sen kierroslukua voidaan säätää ulkoisesti jännitettä tai taajuutta muuttamalla. Puhallinta ei saa käyttää räjähdysherkkien kaasujen, hiontapölyn, noen, jauhon tms. kuljetusjärjestelmissä. Sähköasennus Asennuksen saa suorittaa vain valtuutettu asennusliike. 1. Tarkista verkon jännite-, taajuus- ym. tietojen yhteensopivuus puhaltimen tyyppikilven tietojen kanssa. 2. Puhallin on maadoitettava. Muu asennus Puhallin voidaan sijoittaa haluttuun asentoon. Sen läpi virtaavan ilman korkein sallittu lämpötila ilmenee ao. puhaltimen käyrästä. Puhallin on liitettävä kanavaan tai varustettava suojaverkolla, jos suojausluokan IP44 vaatimukset halutaan täyttää. Huolto Normaalikäytössä ainoa hultotoimenpide on siipipyörän puhdistus noin kerran vuodessa. Katkaise ensin virta ja odota, kunnes siipipyörä on pysähtynyt. Puhdista se varovasti, ettei puhaltimen tasapainotus muutu. Vältä voimakkaita liuottimia. Eristys voidaan puhdistaa sisäpuolelta pyyhkimällä. Älä upota moottoria mihinkään nesteeseen. Älä käytä teräviä tai pyöriviä työkaluja, jotka voivat vahingoittaa pintoja. Sovellusesimerkkejä IPO 125 tai IPO 16 on pientalon ilmanvaihtolaite, joka sopii erityisesti asunnon peruskorjaajille. IPO on asennettavissa seinään tai ullakolle. Siihen voi liittää asunnon poistoilmakohteet. Ohjaus voidaan tehdä liesikuvusta tai erillissäätimestä. Kerrostalon huoneistokohtainen ilmanvaihto hoidetaan IPO 125 tai IPO 16 -kanavapuhaltimella. IPO on omakoti- ja rivitaloihin sekä toimisto- ym. tiloihin sopiva eristetty kanavapuhallin Swegon ILTO Oy, Asessorinkatu 1, 278 Kaarina Puh. (2) , faksi (2)

Lämpösuojan palautus: katkaise virta, odota kunnes moottori on jäähtynyt ja kytke virta uudelleen. Puhallin on tarkoitettu jatkuvaan käyttöön.
