SVE/PLUS/EW/CPC E.C. TEKNOLOGIA SISÄÄNRAKENNETULLA VSD Matalan melutason inline imurit, automaattikäyttöön, jotka on asennettu 40 mm ääntä vaimentavaan akustiseen koteloon jossa on jatkuva paineen seuranta.

1 SVE/PLUS/EW/CPC E.C. TEKNOLOGIA SISÄÄNRAKENNETULLA VSD Matalan melutason inline imurit, automaattikäyttöön, jotka on asennettu 40 mm ääntä vaimentavaan akustiseen koteloon jossa on jatkuva paineen seuranta. Automaattinen vakiopaineen ohjaus (CPC). Puhallin: Akustinen kotelo, joka päällystetty ääntä vaimentavalla materiaalilla. Kaikkiin malleihin on asennettu reaktiosiipipyörä. Standardoidut sisääntulo- ja impulssilaipat, jotka mahdollistavat helpon asennuksen kanaviin. Mukana on taittuva tarkastuskansi. Tukijalka on asennettu laatikkoon helpon asennuksen varmistamiseksi. Lineaarinen ilmanvirtaussuunta. Moottori: Yksivaiheinen V 50/60 Hz, IP54- suojaus. Paitsi malli SVE/PLUS/EW-400/H, V 50/60 Hz, IP55-suojaus. Kuljetettavan ilman enimmäislämpötila: 25 C +60 C. Paitsi malli SVE/PLUS/EW- 200/H, 25 C +45 C. Ulkoinen E.C. Korkean tehokkuuden teknologiaroottorimoottorit. CPC-ohjaus: Laitteet, jotka on ennalta määritetty vakiopaineisessa tilassa, jossa 100 Pa ohjearvo. Mahdollisuus säätää muita paineita. Mahdollisuus työskennellä vakiovirtausnopeudella. Plug & Play -järjestelmä helpottaa asennusta. Ohjelmointialue on Pa. On-off-kytkin sisäänrakennetulla turvalukolla järjestelmään. 230 V AC yksivaiheinen ja 380 V AC kolmitoimi teho-versiot. IP55-suojaus. Viimeistely: Korroosiota kestävä viimeistely galvanoidulle teräslevylle. Tilauskoodi SVE/PLUS/EW 100 /H /CPC SVE/PLUS/EW: Inline kanavapoistopuhaltimet 40 mm:n eristyksellä, jossa E.C. Teknologia-moottorit Suuttimen halkaisija mm Korkea virtausnopeus Automaattinen vakiopaineen ohjaus Tekniset ominaisuudet Nopeus (rpm) Suurin sallittu virta (A) 230 V Maks. sähköteho (kw) Suurin virtausnopeus (m 3 /t) Äänen painetaso 50 %:n enimmäisnopeudella* db(a) Keskim. paino (kg) According to ErP SVE/PLUS/EW-100/H/CPC ,75 0, SVE/PLUS/EW-125/H/CPC ,75 0, SVE/PLUS/EW-150/H/CPC ,75 0, SVE/PLUS/EW-160/H/CPC ,75 0, SVE/PLUS/EW-200/H/CPC ,40 0, SVE/PLUS/EW-250/H/CPC ,40 0, SVE/PLUS/EW-315/H/CPC ,20 0, SVE/PLUS/EW-350/H/CPC ,40 0, SVE/PLUS/EW-400/H/CPC ,10 0, *Heijastuneen äänenpaineen taso db(a) etäisyydellä 1,5 m ja enimmäisvirtausnopeudella. 20

2 Erp. (Energiaan liittyvät tuotteet, Energy Related Products) Direktiiviä 2009/125/EY koskevat tiedot voidaan ladata SODECA:n verkkosivulta tai QuickFan-valitsijalta. Akustiset ominaisuudet Äänen tehon spektri Lw(A) asteikolla db(a) / Hz-taajuuskaista Heijastavat arvot enimmäisnopeudella ja keskimääräisellä virtausnopeudella SVE/PLUS/EW-100/H/CPC SVE/PLUS/EW-125/H/CPC SVE/PLUS/EW-150/H/CPC SVE/PLUS/EW-160/H/CPC SVE/PLUS/EW-200/H/CPC SVE/PLUS/EW-250/H/CPC SVE/PLUS/EW-315/H/CPC SVE/PLUS/EW-350/H/CPC SVE/PLUS/EW-400/H/CPC Mitat mm A B C1 C2 ød1 L ød2 EC1 EC2 T B1 SVE/PLUS/EW-100/H/CPC , , SVE/PLUS/EW-125/H/CPC , , SVE/PLUS/EW-150/H/CPC , SVE/PLUS/EW-160/H/CPC , SVE/PLUS/EW-200/H/CPC , SVE/PLUS/EW-250/H/CPC , SVE/PLUS/EW-315/H/CPC , SVE/PLUS/EW-350/H/CPC , SVE/PLUS/EW-400/H/CPC

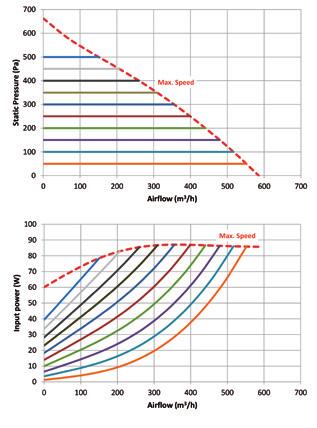

3 SVE/PLUS/EW-100/H/CPC SVE/PLUS/EW-125/H/CPC SVE/PLUS/EW-150/H/CPC SVE/PLUS/EW-160/H/CPC 22

4 SVE/PLUS/EW-200/H/CPC SVE/PLUS/EW-250/H/CPC SVE/PLUS/EW-315/H/CPC SVE/PLUS/EW-350/H/CPC 23

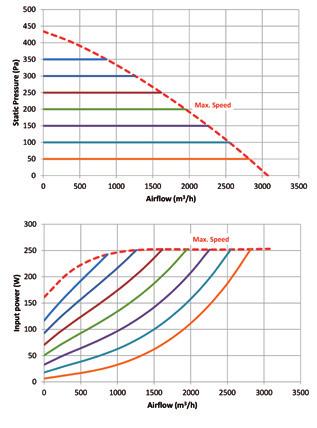

5 SVE/PLUS/EW-400/H/CPC Lisävarusteet Katso lisävarusteet-osio. Syöttö- ja ulostulosarjat Suorakulmaiset säleiköt Suojasäleiköt Pyöreät säleiköt Sähkökäämit Kuristusläpät Poistosuuttimet Tulosuuttimet Tulo-/ poistosuuttimet Ylipainepeitteet Ilmansuodatinlaatikot Ohjausyksiköt ja anturit Poistosuuttimet koteihin Vaimennin 24
