1 Puhaltimet Ilmankäsittelykoneet Ilmanjakotuotteet Paloturvallisuus Ilmastointi Lämmitystuotteet Tunnelipuhaltimet Savunpoisto Yleisesite

2 Savunpoistopuhaltimet kaikkiin tarpeisiin Rakennusten savunpoisto edellyttää tarkkaa suunnittelua ja räätälöityjä ratkaisuja. Systemairin kattavasta tuotevalikoimasta löydät sopivat ratkaisut, jotka täyttävät kaikki savunpoistolle asetetut vaatimukset. Systemairin savunpoistopuhaltimet on hyväksytty savunpoistoon tulipalon syttyessä sekä päivittäiseen ilmanvaihtoon. Valikoimastamme löytyy huippuimureita, keskipakopuhaltimia sekä aksiaalipuhaltimia, jotka voidaan asentaa katolle, kanavaan tai seinälle. Kattavat lisätarvikkeet täydentävät valikoiman. Tyypillisiä käyttöalueita ovat kauppakeskukset, lentokentät, teollisuusrakennukset, teatterit tai vastaavat rakennukset. Systemairin savunpoistopuhaltimia käytetään myös korkean lämpötilan ilmanpoistoon sekä autosuojien ja tunnelien ilmanvaihtoon. Systemairin savunpoistopuhaltimissa on seuraavat lämpötilaluokat: F C/120 min. F C/120 min. F C/120 min. F C/120 min. 2

3 3

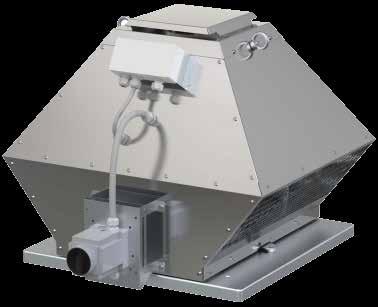

4 DVG-H savunpoistopuhallin DVG-savunpoistopuhaltimia käytetään sekä tulipalon sattuessa poistamaan kuumia savukaasuja, että normaaliin päivittäiseen ilmanvaihtoon; kuljetettavan ilman maksimi lämpötila jatkuvassa käytössä on 120 C ja +80 C lämpötilankesto pysähdyksissä. DVG huippuimurit sopivat myös hieman epäpuhtaalle ilmalle (pöly ja rasva), median tiheydelle 1,3 kg/m 3 asti. Suurin sallittu RH on 95%. Käytettäessä keittiön poistoimurina, on imurille tehtävä säännöllinen puhdistus. Voimanlähteenä on korkean hyötysuhteen EC-moottori, joka kuluttaa vähän energiaa ja on helposti säädettävissä 0-10V jänniteviestillä. AC-mallien käyttö muuhun, kuin savunpoistoon, saattaa edellyttää taajuusmuuttajan käyttöä - minimitaajuus 20Hz. Taajuusmuuttajan käytöstä on tiedettävä etukäteen - EMC-setti on lisävaruste ja se tulee huippuimuriin tehdasasennettuna. Kaapu on valmistettu meriveden kestävästä alumiinista. Pohjalevy ja siipipyörä on valmistettu galvanoidusta teräksestä. Moottorin jäähdytys tapahtuu raittiilla ilmalla, kanavan kautta. Moottorin lämpösuojaus pyydettäessä (AC-mallit). 4 Liitäntä 1~ (koot 355, 450) ja 3~ virtalähde. Huoltokytkinsarja sijaitsee kotelon ulko-osassa.

5 DVG-H EC/400F Savunpoistopuhallin 1 Savunpoistopuhallin 400 C/120 min. 2 Sivulle puhaltava 3 Sopii käytettäväksi rannikkoalueilla 4 Hyväksytty EN mukaisesti 5 CE-hyväksytty EN mukaisesti 6 Saatavilla myös RAL-sävyin EC controller Internal GND NC COM NO An1 GND Pot + 5V/10mA An2 GND + 24V/40mA GND +24V Fire Start/Stop +24V A B Fan DVG-EC PE N L Vikarele 0-10V PE U V W Huoltokytkin NC Analogitulo V 10k Vcc * Analogitulo 2 24V:n ulkoisella anturilla SO A1 B1 A2 B2 MODBUS M PE N L R Digitaalitulo; käynti/seis Käynti= piiri on suljettu = päälle/pois (valmiustila) Esim. VAK Esim. CO-lähetin/anturi 5

6 DVG-H toiminta-alue Toimintapiste Toimipiste, ilmamäärä 542 l/s Working static pressure 340 Pa Teho 386 W Nopeus 1500 kierrosta min. Virta 1,69 A SFP 0,713 W/(l/s) Jännite 10 V Äänen tehotaso k 2k 4k 8k Yht Imupuoli db(a) Painepuoli db(a) Toimintapiste Toimipiste, ilmamäärä 70 l/s Working static pressure 50 Pa Toimintapiste, ilmamäärä 70 l/s Working static pressure 50 Pa Teho 26,4 W Nopeus 480 kierrosta min. Virta 0,238 A SFP 0,377 W/(l/s) Äänen tehotaso k 2k 4k 8k Yht Imupuoli db(a) Painepuoli db(a)

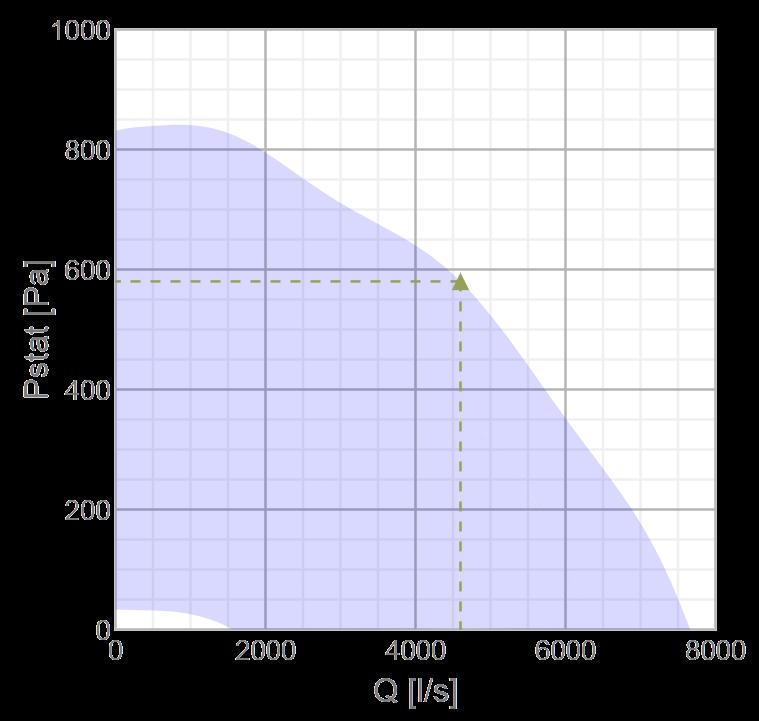

7 DVG-H 800 EC/F400 7

8 Puhallus pystyyn tai sivulle 8

9 Asennus Perhospelti Kattoläpivienti äänenvaimentimella Tuloilmalaatikko Joustava liitos DVG-puhaltimet asennetaan katolle. Puhaltimet pitää asentaa tasaiselle vaakasuoralle alustalle (<10 mm/m) vähintään 250 mm korkeudelle katosta (moottorin akseli vaaka-asennoissa). Jalusta pitää mitoittaa vastaavasti (kantavuus, jäykkyys, eristys), ellei käytetä valmiita Systemair- tarvikkeita. DVGmallissa puhallus tapahtuu ylöspäin, apusiivekkeiden avulla. Vältä tuulelle tai pyörteille alttiita paikkoja, jotta vesipisarat eivät voi tunkeutua puhaltimeen äärimmäisissä sääolosuhteissa. 9

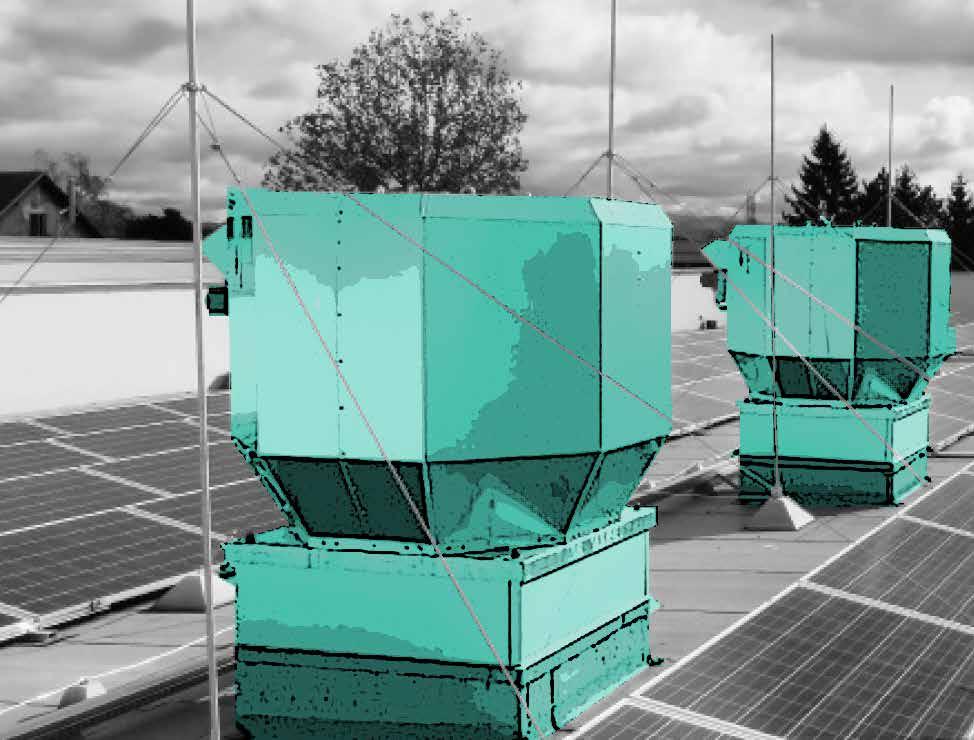

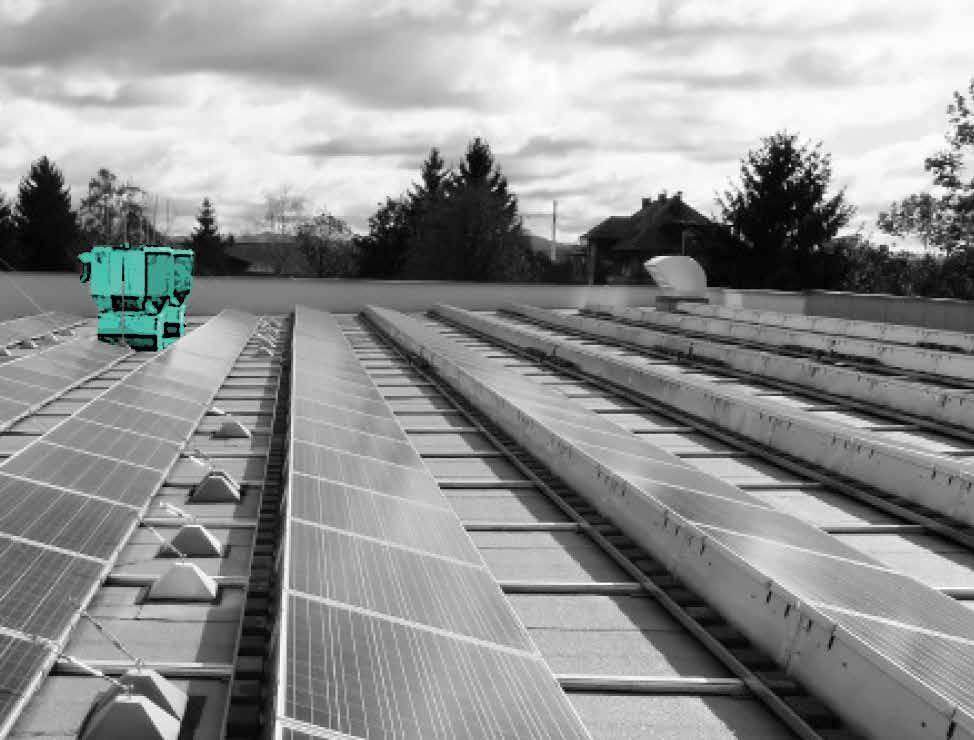

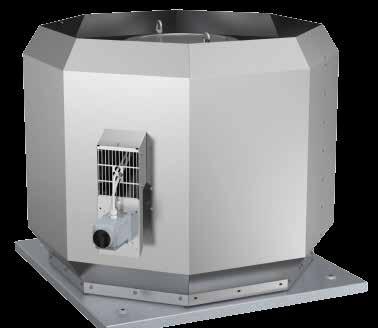

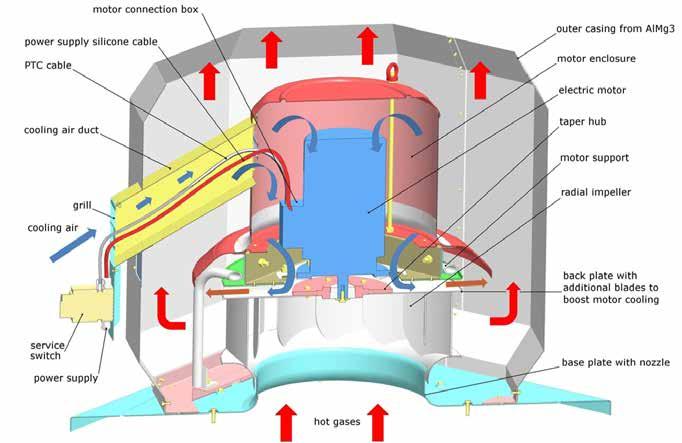

10 DVV huippuimuri DVV savunpoistoimurit ovat tarkoitettu savukaasujen poistoon. Imuria voidaan käyttää jatkuvatoimisena myös muuhun poistoon, kuten esim. liikenteen päästöjen poistoon autosuojista tai terminaaleista. Kahdeksankulmainen kaapu on valmistettu merivedenkestävästä alumiinista. Pohjalevy ja siipipyörä, jossa on taaksepäin kaartuvat siivet, ovat valmistettu galvanoidusta teräksestä. Saatavilla myös RAL-sävyin. Moottorin jäähdytys tapahtuu raitisilmakanavan kautta. Käytettäessä imuria muuhun, kuin savunpoistoon, tulee PTC- lämpösuojat ottaa käyttöön. Palotilanteessa taajuusmuuttajaohjaus ja lämpösuojat pitää ohittaa. 10

11 DVV Huippuimuri 1 Savunpoistopuhallin 400 C/120 min. 2 Ylöspäin puhaltava 3 Sopii käytettäväksi rannikkoalueilla 4 CE-sertifikaatti EN : IE2 korkeahyötysuhdemoottori 11

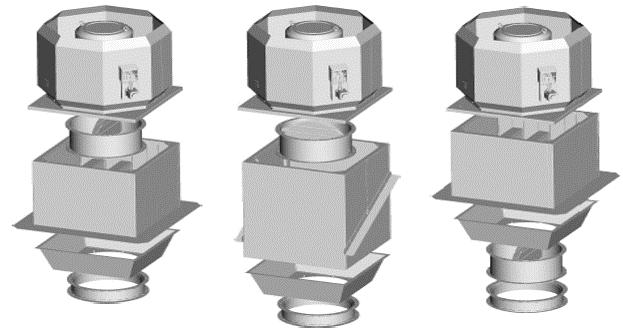

12 DVV lisätarvikkeet ASFV - imupuolen laippa Tarkoitettu huippuimurin tai lisävarusteiden liittämiseen kanavaan. Valmistettu galvanoidusta teräksestä. VKG-F -automaattinen sulkupelti Pelti on valmistettu magnelis teräslevystä. Suljin ei ole ilmatiivis eikä sitä voi eristää. Sisällä ei ole jousia, vaan se sulkeutuu painovoiman vaikutuksesta. ASSG/F joustava liitin Voidaan asentaa vain ylöspäin puhaltavalle ilmavirralle. Joustavat liitännät estävät tärinän kanavassa. Laipat ovat sinkittyä terästä. Joustavaan osaan käytetään alumiinikalvolla päällystettyä korkean lämpötilan kestävää lasikuitua. Joustava liitin on paloluokiteltu. 12

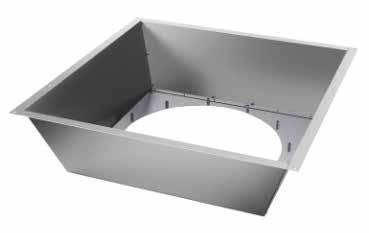

13 ASG/F liitäntälaatikko Liitäntälaatikko kanava- ja laiteliitännän välille. Liitäntälaatikko on valmistettu teräslevystä (alusinkki, magnelis). Voidaan käyttää yhdessä FDGE/F kattoläpiviennin ja VKG/F alipainepellin kanssa. Eurovent 1/2 -liitäntä. Ei tarvetta tiivistysnauhalle tai muille kiinnitysmateriaaleille. Virtauslaatikko on paloluokiteltu. A ød øe nxm øg B C K H ASG/F xM ,

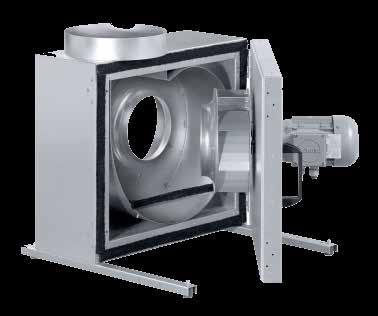

14 KBR/F savunpoistopuhallin KBR/F-savunpoistopuhallinta käytetään tulipalon sattuessa poistamaan savukaasuja ja imurina normaalioloissa vakiolämpötilasta maks C:een. KBR/F-savunpoistopuhaltimissa on taaksepäin kaartuvat siipipyörät, jotka on tehty galvanoidusta teräksestä, paitsi koossa 355, jossa on terässiipipyörä, maalattu RAL 9005:llä. Imureissa on saranoitu tarkastusluukku, joka helpottaa puhdistusta ja huoltoa. Luukun saranointi on muutettavissa asennuspaikalla vasemmalta oikealle. Imureissa on kaksikertainen 50 mm paksulla vuorivillalla eristetty kaapu. KBR/F-puhaltimien moottorit on suojattu ylikuumenemiselta sisäänrakennetuilla lämpökytkimillä, joissa on ulostuodut johdot, jotka kytketään ulkopuoliseen lämpösuojakytkimeen (paitsi malleissa KBR 280 D ja D -4, joissa on sisäänrakennetut kylmänjohtimet). Tulipalon sattuessa kaikkien suojalaitteiden täytyy olla poiskytkettynä täyden toiminnan takaamiseksi. 14

15 KBR/F Savunpoistopuhallin 1 Savunpoistopuhallin 400 C/120 min. 2 Eristetty kaapu 3 Matala äänitaso 4 Hyväksytty EN mukaan 5 CE-hyväksytty EN mukaan KBR/F lisätarvikkeet EVH joustavaliitin AXC 400 C Taipuisat liitokset estävät tärinää kanavajärjestelmässä. Laipat on valmistettu galvanoidusta teräksestä. Joustava liitos muodostuu korkeita lämpötiloja kestävästä lasikuidusta, jossa on alumiinipinnoite. LRK (F) sulkuventtiili RSA ääniloukku Helposti asennettava ääniloukku tulee asentaa aivan puhaltimen eteen tai taakse. Tehokas äänenvaimennus kanavistoon. Vaadittaessa erittäin matalia äänitasoja sekä ympäristöön että kanavistoon, suosittelemme eristettyä puhallinta yhdessä ääniloukun kanssa. Kaikkien äänenvaimentimien mukana toimitetaan listaliitokset, jotka sopivat joko PG- tai Metu-profiiliin. LRK -automaattinen suljin (enintään 400 /2 h). Kotelot ja läpät on valmistettu galvanoidusta teräksestä. Ilmansuunta vain vaakasuorassa ja painepuolen asennus pystysuorassa ylöspäin. 15

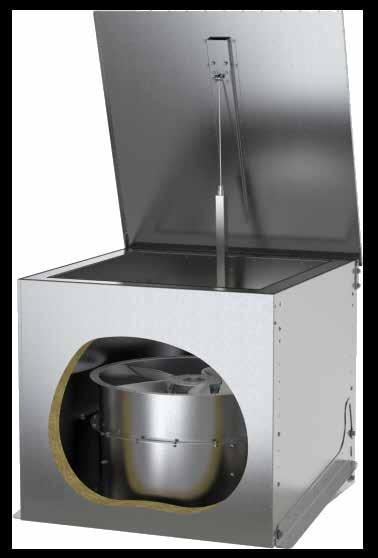

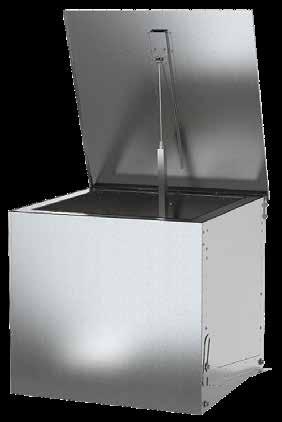

16 MRH savunpoistoon Systemair on tuonut markkinoille laadukkaan, pohjoisiin olosuhteisiin hyvin soveltuvan, MRH-savunpoistoluukkusarjan, jonka materiaaleista ja laadusta ei ole tingitty. Moottoroitu kattoluukku savukaasujen poistoon. Koneellista savunpoistoluukkua käytetään savunpoistoon tulipalotilanteissa. MRH on tarkoitettu käytettäväksi savunpoistoaksiaalipuhaltimen kanssa. Lumikuormaluokka SL 1000 WL 1500, tuulikuormaluokka, imu Testattu F400 (400 C/2h) EN mukaan Saatavilla myös RAL-sävyin Kansi on meriveden kestävää alumiinia (AlMg3) ja siinä on 150 mm mineraalivillaeristys. Seinät 120 mm mineraalivillaeristyksellä ja Mg/Al/Zn (Magnelis ) pinnoitetulla teräsohutlevyverhouksella. Kulmasäätöprofiilit mahdollistavat helpon asennuksen myös kaltevalle katolle Luukun avaus 24VDC toimilaitteella, 230V/24V muuntaja toimitetaan oletuksena Luukun huoltokytkimen asennon indikointi; auki/kiinni (rajakytkimet) Poiston suojaverkko vakiona Puhallin saatavilla myös kahteen suuntaan puhaltavana, mitoitus pyydettäessä. 16

17 17

18 MRH - sertifioitu lisätarvike Koneellista savunpoistoluukkua käytetään savunpoistoon tulipalotilanteissa. MRH on tarkoitettu käytettäväksi savunpoistoaksiaalipuhaltimen kanssa. MRH on sertifioitu lisätarvikkeeksi savunpoistoaksiaalipuhaltimille. MRH:ssä on huoltokytkimet sekä toimilaitteelle että aksiaalipuhaltimelle. Toimilaitteen rajakytkimen tilatieto on saatavilla viereisellä sivulla olevan kuvan mukaisesti. Toimilaitteen virransyötölle tulee asentaa aikarele 1-2 min. Luukku avautuu 30 sek. Jatkuvaa käyttöä varten on luukku testattu :lla auki-kiinni syklillä. Muussa, kuin savunpoistokäytössä, tulee huolehtia lisäsuojauksesta estämään luukun sulkeutumisesta syntyvä henkilövahinkoriski. MRH-savunpoistoluukkuun on mahdollista asentaa myös muu, kuin paloluokiteltu aksiaalipuhallin. Tällöin tulee puhallinta ohjata taajuusmuuttajalla, koska se tulkitaan ilmanvaihtokoneeksi. 18

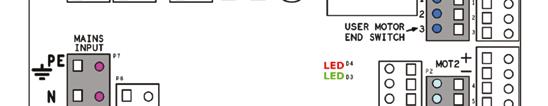

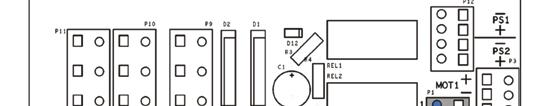

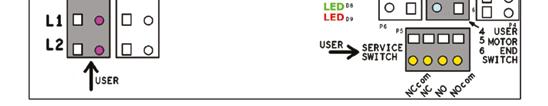

19 P12 P11 P10 P9 D2 D1 PS1 L1 L2 PE N L1 L2 MAINS INPUT USER PE N L1 L2 MAINS INPUT P7 USER P8 D12 R3 C1 + Toimilaite 1 - rajakytkimen asentotieto (luukun asennon tieto) NO ja NC kärkitieto huoltokytkimen asennosta, valvontatarkoituksiin R4 REL 1 REL 2 LED LED LED LED USER USER MOTOR END SWITCH D4 D3 D8 P6 SERVICE SWITCH P P1 MOT 1 MOT 2 P2 NO NC c om NC NO c om PS2 P3 P4 4 USER 5MOTOR 6 END SWITCH Mukautuvat kiinnikkeet Kaltevalle tai tasakatolle Kulma ja korkeus säädettävissä Palotila Suositukset MRH:lle 1 Ohita suoja- ja turvalaitteet Moottoroitu luukku 24V/230V toimilaitteen virta Savunpoisto 400 C/120min Kytke 230V virta L1:een MRH:n luukun avaamiseksi. Jos huoltokytkin on suositellussa valmiusasennossa 1 -> luukku avautuu. Odota 20s. Puhaltimen suositeltava käynnistys toimilaitteen käynnistämisestä on 20s varmistaen näin poistuville kuumille kaasuille pystysuunta. Käynnistä aksiaalipuhallin. 19

20 MUB/F savunpoistopuhallin MUB/F savunpoistopuhallinta käytetään tulipalon sattuessa savukaasujen poistamiseen ja normaaleissa olosuhteissa vakiolämpötilaan 55 C asti. MUB/F:n siipipyörän siivekkeet ovat taaksepäin kaartuvat ja siipipyörä on valmistettu galvanoidusta teräksestä. Kotelo koostuu kehyksestä, joka on valmistettu profiiliteräksestä sekä neljästä kahteen kertaan galvanoidulla teräksellä pinnoitetusta 20 mm:n mineraalivillapaneelista. Puhaltimen tulopuolella on valmis liityntä. Puhaltimen poistopuolella, joka on helppo vaihtaa suorasta ilman suunnasta ylä- tai sivuputkeen, on pyöreä liitäntä. Moottorit ovat lämpötilaluokitukseltaan F400 / 120 min ja ne ovat saatavilla yksi- tai kaksinopeuksisena. MUB/F:n pyörimisnopeutta voidaan säätää taajuusmuuttajalla. MUB/F voidaan sijoittaa paloalueen sisä- tai ulkopuolelle ilman erillistä eristystä. 20

21 MUB/F Savunpoistopuhallin 1 Savunpoistopuhallin 400 C/120 min. 2 Puhallus suoraan tai 90 kulmassa 3 Eristetty kotelo 4 Alhainen äänitaso 5 Testattu standardin EN mukaisesti MUB/F lisätarvikkeet EVH joustava liitin AXC 400 C Taipuisat liitokset estävät tärinää kanavajärjestelmässä. Laipat on valmistettu galvanoidusta teräksestä. Vastalaippa AR/AXC Aksiaalipuhaltimien vastalaippa on valmistettu galvanoidusta teräslevystä. Joustava liitos muodostuu korkeita lämpötiloja kestävästä lasikuidusta, jossa on alumiinipinnoite. SD-MUB tärinänvaimenninsetti Tärinävaimentimet ovat elastista kumiainesta. Vaimentimet pysäyttävät värinän kulkemisen ja setissä on neljä tärinävaimenninta. Vaimentimet on suunniteltu kantamaan jopa 560 kg. LRK (F) sulkuventtiili LRK -automaattinen suljin (enintään 400 /2 h). Kotelot ja läpät on valmistettu galvanoidusta teräksestä. Ilmansuunta vain vaakasuorassa ja painepuolen asennus pystysuorassa ylöspäin. 21

22 MUB/F D4 toiminta-alue Toimintapiste Toimipiste, ilmamäärä 1912 l/s Working static pressure 800 Pa Teho 4293 W Nopeus 1463 kierrosta min. Virta 7,79 A SFP 2,24 W/(l/s) Jännite 400 V Äänen tehotaso k 2k 4k 8k Yht Imupuoli db(a) Painepuoli db(a) Ympäristö db(a)

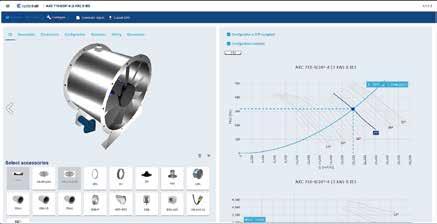

23 Uusi aksiaalipuhaltimien mitoitusohjelma Uusi, web-pohjainen, aksiaalipuhaltimien mitoitusohjelma on nyt saatavilla. Käyttäjäystävällinen ohjelmisto mahdollistaa tuotteiden valitsemisen nopeasti ja helposti. Mitoitusohjelman löydät kotisivuiltamme Tuotteet -osion alta. Valittujen aksiaalipuhaltimien vertailu yhdellä silmäyksellä Ajantasaiset asiakirjat CAD-vienti dxf-muodossa 3D-näkymä aksiaalipuhaltimista ja asennetuista lisävarusteista Yksinkertainen, intuitiivinen lisävarusteiden valinta Teknisten raporttien yksinkertainen luominen 23
