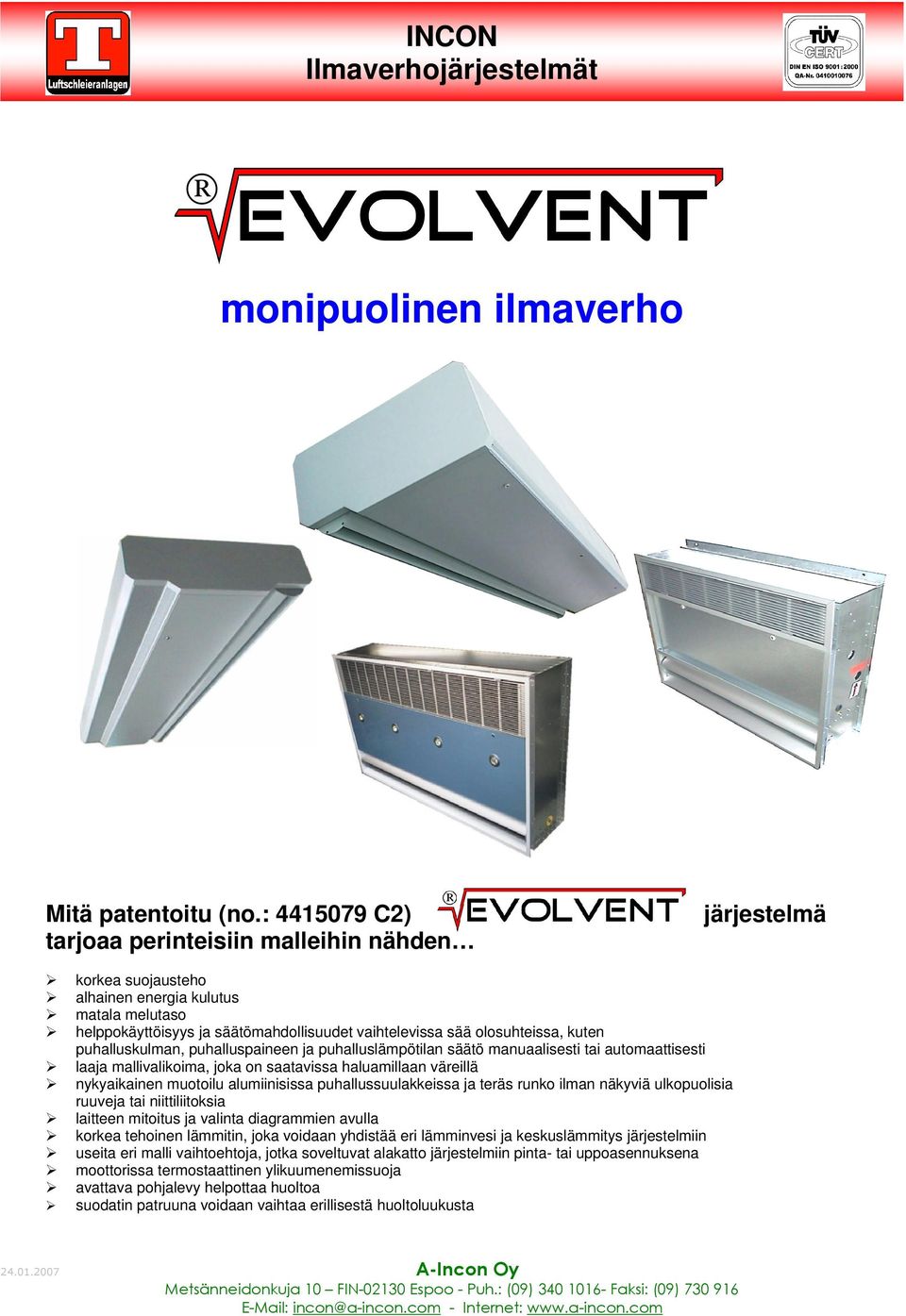

1 monipuolinen ilmaverho Mitä patentoitu (no.: C2) tarjoaa perinteisiin malleihin nähden järjestelmä korkea suojausteho alhainen energia kulutus matala melutaso helppokäyttöisyys ja säätömahdollisuudet vaihtelevissa sää olosuhteissa, kuten puhalluskulman, puhalluspaineen ja puhalluslämpötilan säätö manuaalisesti tai automaattisesti laaja mallivalikoima, joka on saatavissa haluamillaan väreillä nykyaikainen muotoilu alumiinisissa puhallussuulakkeissa ja teräs runko ilman näkyviä ulkopuolisia ruuveja tai niittiliitoksia laitteen mitoitus ja valinta diagrammien avulla korkea tehoinen lämmitin, joka voidaan yhdistää eri lämminvesi ja keskuslämmitys järjestelmiin useita eri malli vaihtoehtoja, jotka soveltuvat alakatto järjestelmiin pinta- tai uppoasennuksena moottorissa termostaattinen ylikuumenemissuoja avattava pohjalevy helpottaa huoltoa suodatin patruuna voidaan vaihtaa erillisestä huoltoluukusta

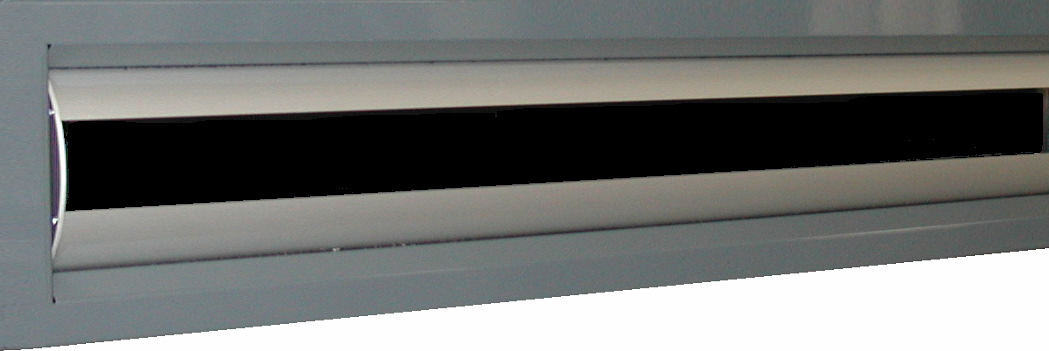

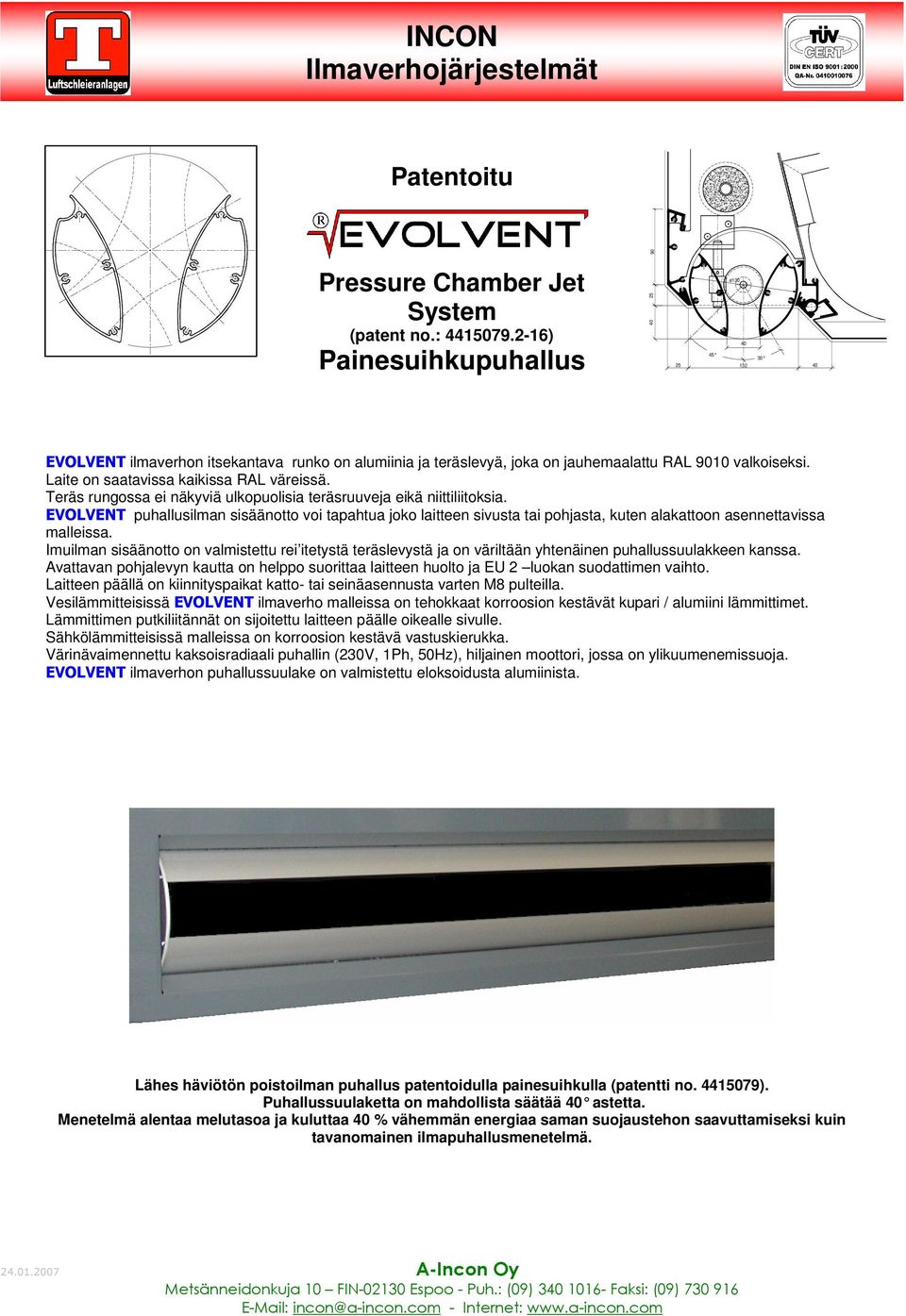

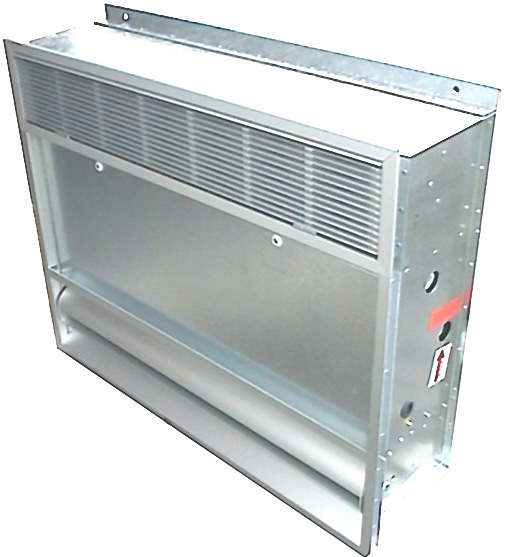

2 Patentoitu Pressure Chamber Jet System (patent no.: ) Painesuihkupuhallus ø EVOLVENT ilmaverhon itsekantava runko on alumiinia ja teräslevyä, joka on jauhemaalattu RAL 9010 valkoiseksi. Laite on saatavissa kaikissa RAL väreissä. Teräs rungossa ei näkyviä ulkopuolisia teräsruuveja eikä niittiliitoksia. EVOLVENT puhallusilman sisäänotto voi tapahtua joko laitteen sivusta tai pohjasta, kuten alakattoon asennettavissa malleissa. Imuilman sisäänotto on valmistettu rei itetystä teräslevystä ja on väriltään yhtenäinen puhallussuulakkeen kanssa. Avattavan pohjalevyn kautta on helppo suorittaa laitteen huolto ja EU 2 luokan suodattimen vaihto. Laitteen päällä on kiinnityspaikat katto- tai seinäasennusta varten M8 pulteilla. Vesilämmitteisissä EVOLVENT ilmaverho malleissa on tehokkaat korroosion kestävät kupari / alumiini lämmittimet. Lämmittimen putkiliitännät on sijoitettu laitteen päälle oikealle sivulle. Sähkölämmitteisissä malleissa on korroosion kestävä vastuskierukka. Värinävaimennettu kaksoisradiaali puhallin (230V, 1Ph, 50Hz), hiljainen moottori, jossa on ylikuumenemissuoja. EVOLVENT ilmaverhon puhallussuulake on valmistettu eloksoidusta alumiinista. Lähes häviötön poistoilman puhallus patentoidulla painesuihkulla (patentti no ). Puhallussuulaketta on mahdollista säätää 40 astetta. Menetelmä alentaa melutasoa ja kuluttaa 40 % vähemmän energiaa saman suojaustehon saavuttamiseksi kuin tavanomainen ilmapuhallusmenetelmä.

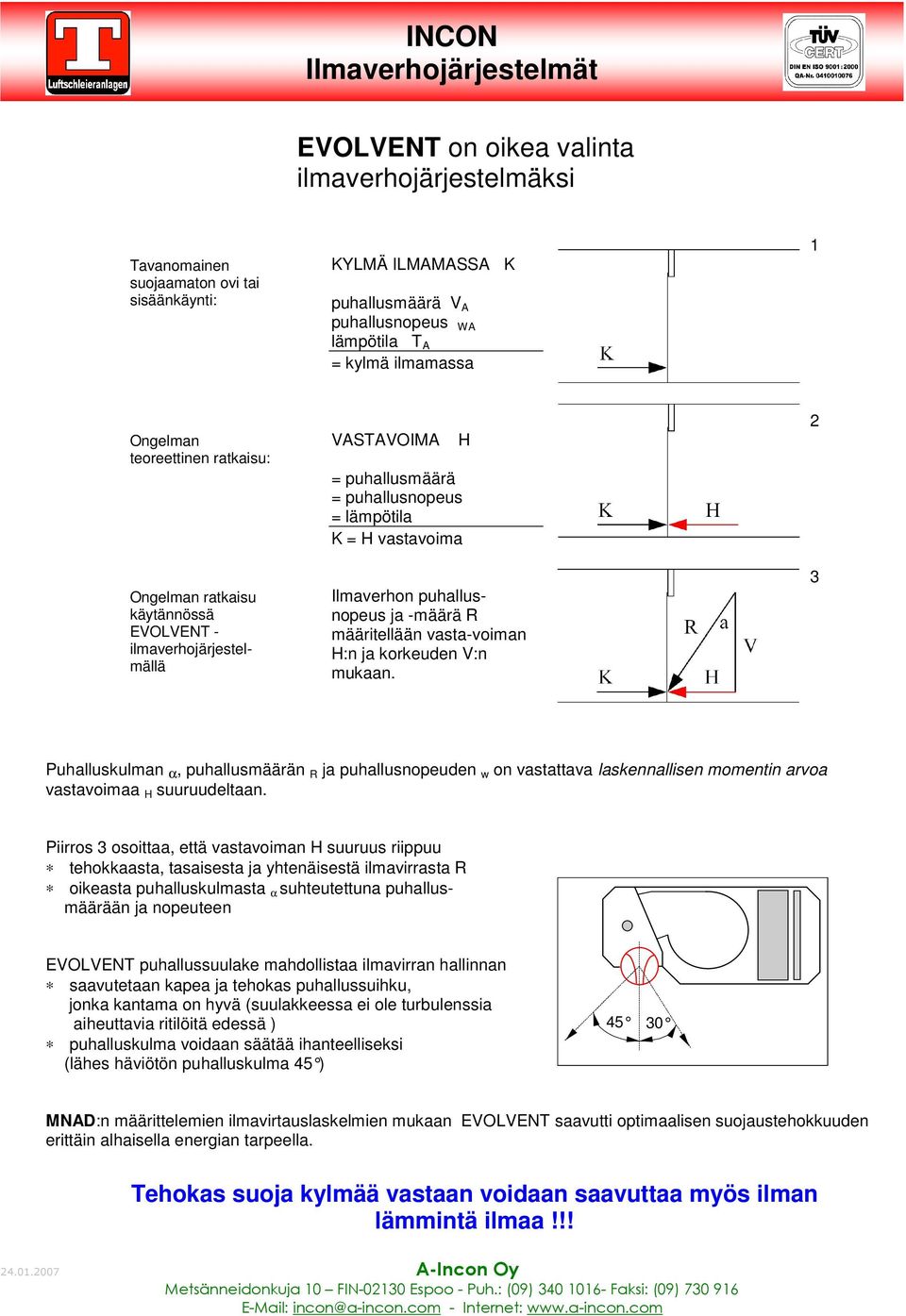

3 EVOLVENT on oikea valinta ilmaverhojärjestelmäksi Tavanomainen suojaamaton ovi tai sisäänkäynti: KYLMÄ ILMAMASSA K puhallusmäärä V A puhallusnopeus WA lämpötila T A = kylmä ilmamassa 1 Ongelman teoreettinen ratkaisu: Ongelman ratkaisu käytännössä EVOLVENT - ilmaverhojärjestelmällä VASTAVOIMA H = puhallusmäärä = puhallusnopeus = lämpötila K = H vastavoima Ilmaverhon puhallusnopeus ja -määrä R määritellään vasta-voiman H:n ja korkeuden V:n mukaan. 2 3 Puhalluskulman α, puhallusmäärän R ja puhallusnopeuden w on vastattava laskennallisen momentin arvoa vastavoimaa H suuruudeltaan. Piirros 3 osoittaa, että vastavoiman H suuruus riippuu tehokkaasta, tasaisesta ja yhtenäisestä ilmavirrasta R oikeasta puhalluskulmasta α suhteutettuna puhallusmäärään ja nopeuteen EVOLVENT puhallussuulake mahdollistaa ilmavirran hallinnan saavutetaan kapea ja tehokas puhallussuihku, jonka kantama on hyvä (suulakkeessa ei ole turbulenssia aiheuttavia ritilöitä edessä ) puhalluskulma voidaan säätää ihanteelliseksi (lähes häviötön puhalluskulma 45 ) MNAD:n määrittelemien ilmavirtauslaskelmien mukaan EVOLVENT saavutti optimaalisen suojaustehokkuuden erittäin alhaisella energian tarpeella. Tehokas suoja kylmää vastaan voidaan saavuttaa myös ilman lämmintä ilmaa!!!

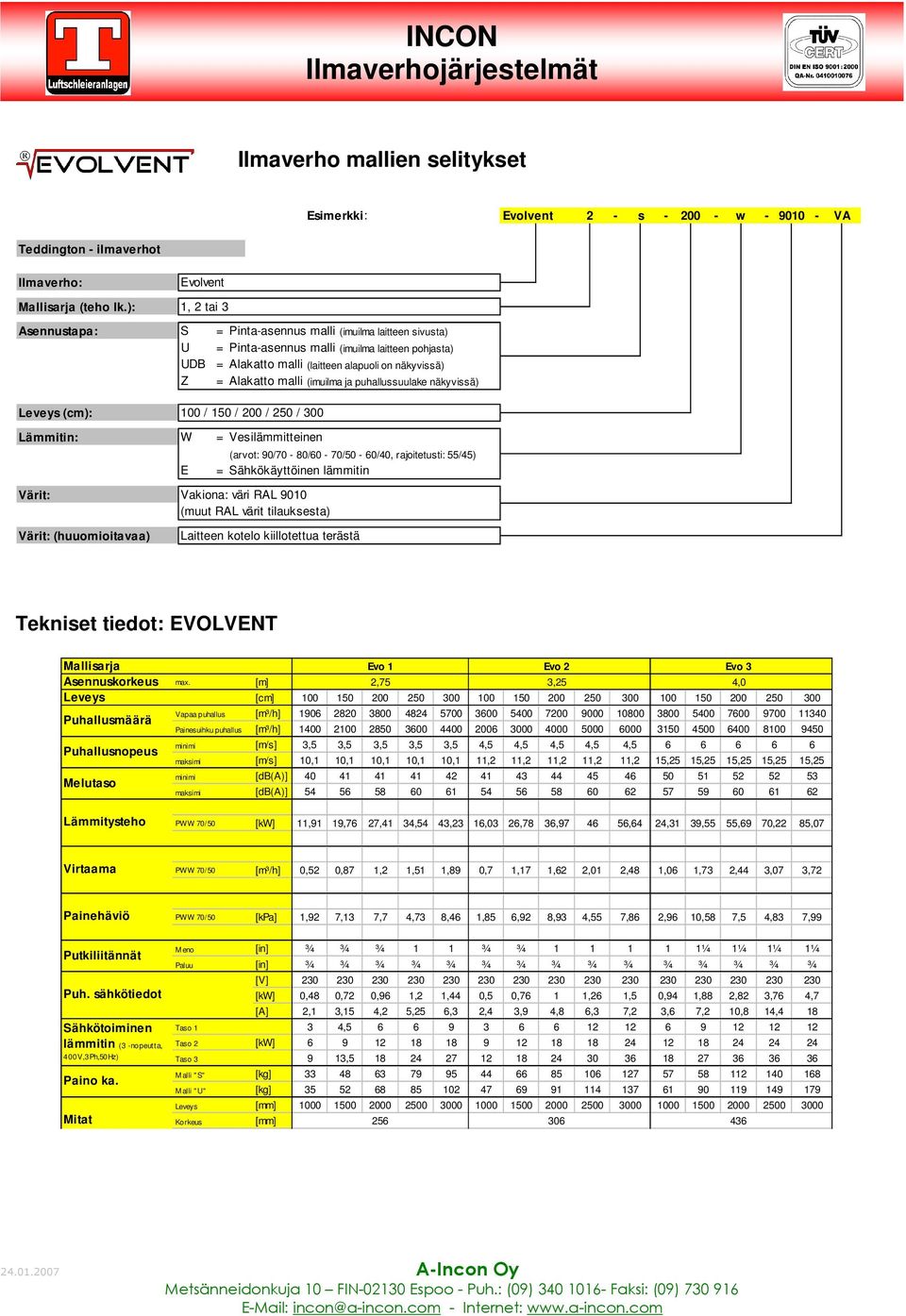

4 Ilmaverho mallien selitykset Esimerkki: Evolvent 2 - s w VA Teddington - ilmaverhot Ilmaverho: Mallisarja (teho lk.): 1, 2 tai 3 Asennustapa: S = Pinta-asennus malli (imuilma laitteen sivusta) U = Pinta-asennus malli (imuilma laitteen pohjasta) UDB = Alakatto malli (laitteen alapuoli on näkyvissä) Z = Alakatto malli (imuilma ja puhallussuulake näkyvissä) Leveys (cm): 100 / 150 / 200 / 250 / 300 Lämmitin: W = Vesilämmitteinen (arvot: 90/70-80/60-70/50-60/40, rajoitetusti: 55/45) E = Sähkökäyttöinen lämmitin Värit: Vakiona: väri RAL 9010 (muut RAL värit tilauksesta) Värit: (huuomioitavaa) Evolvent Laitteen kotelo kiillotettua terästä Tekniset tiedot: EVOLVENT Mallisarja Evo 1 Evo 2 Evo 3 Asennuskorkeus max. [m] 2,75 3,25 4,0 Leveys [cm] Puhallusmäärä Puhallusnopeus Melutaso Vapaa puhallus [m³/h] Painesuihku puhallus [m³/h] minimi [m/s] 3,5 3,5 3,5 3,5 3,5 4,5 4,5 4,5 4,5 4, maksimi [m/s] 10,1 10,1 10,1 10,1 10,1 11,2 11,2 11,2 11,2 11,2 15,25 15,25 15,25 15,25 15,25 minimi [db(a)] maksimi [db(a)] Lämmitysteho PWW 70/50 [kw] 11,91 19,76 27,41 34,54 43,23 16,03 26,78 36, ,64 24,31 39,55 55,69 70,22 85,07 Virtaama PWW 70/50 [m³/h] 0,52 0,87 1,2 1,51 1,89 0,7 1,17 1,62 2,01 2,48 1,06 1,73 2,44 3,07 3,72 Painehäviö PWW 70/50 [kpa] 1,92 7,13 7,7 4,73 8,46 1,85 6,92 8,93 4,55 7,86 2,96 10,58 7,5 4,83 7,99 Putkiliitännät Puh. sähkötiedot Sähkötoiminen lämmitin (3 -nopeutta, 400V,3Ph,50Hz) Paino ka. Mitat M eno [in] ¾ ¾ ¾ 1 1 ¾ ¾ ¼ 1¼ 1¼ 1¼ Paluu [in] ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ [V] [kw] 0,48 0,72 0,96 1,2 1,44 0,5 0,76 1 1,26 1,5 0,94 1,88 2,82 3,76 4,7 [A] 2,1 3,15 4,2 5,25 6,3 2,4 3,9 4,8 6,3 7,2 3,6 7,2 10,8 14,4 18 Taso 1 3 4, Taso 2 [kw] Taso , M alli "S" [kg] M alli "U" [kg] Leveys [mm] Korkeus [mm]

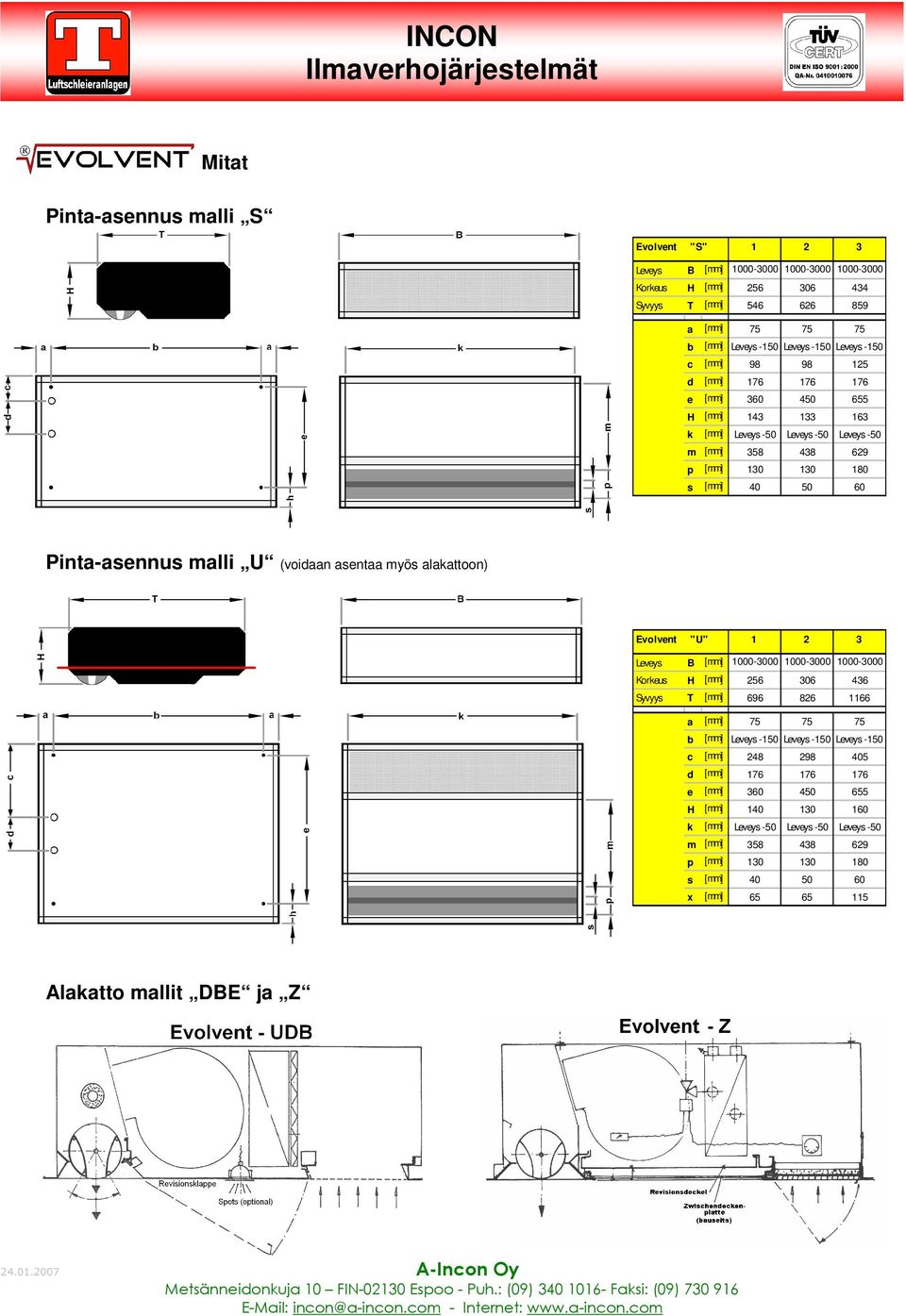

5 Mitat Pinta-asennus malli S Evolvent "S" Leveys B [mm] Korkeus H [mm] Syvyys T [mm] a [mm] b [mm] Leveys -150 Leveys -150 Leveys -150 c [mm] d [mm] e [mm] H [mm] k [mm] Leveys -50 Leveys -50 Leveys -50 m [mm] p [mm] s [mm] Pinta-asennus malli U (voidaan asentaa myös alakattoon) Evolvent "U" Leveys B [mm] Korkeus H [mm] Syvyys T [mm] a [mm] b [mm] Leveys -150 Leveys -150 Leveys -150 c [mm] d [mm] e [mm] H [mm] k [mm] Leveys -50 Leveys -50 Leveys -50 m [mm] p [mm] s [mm] x [mm] Alakatto mallit DBE ja Z

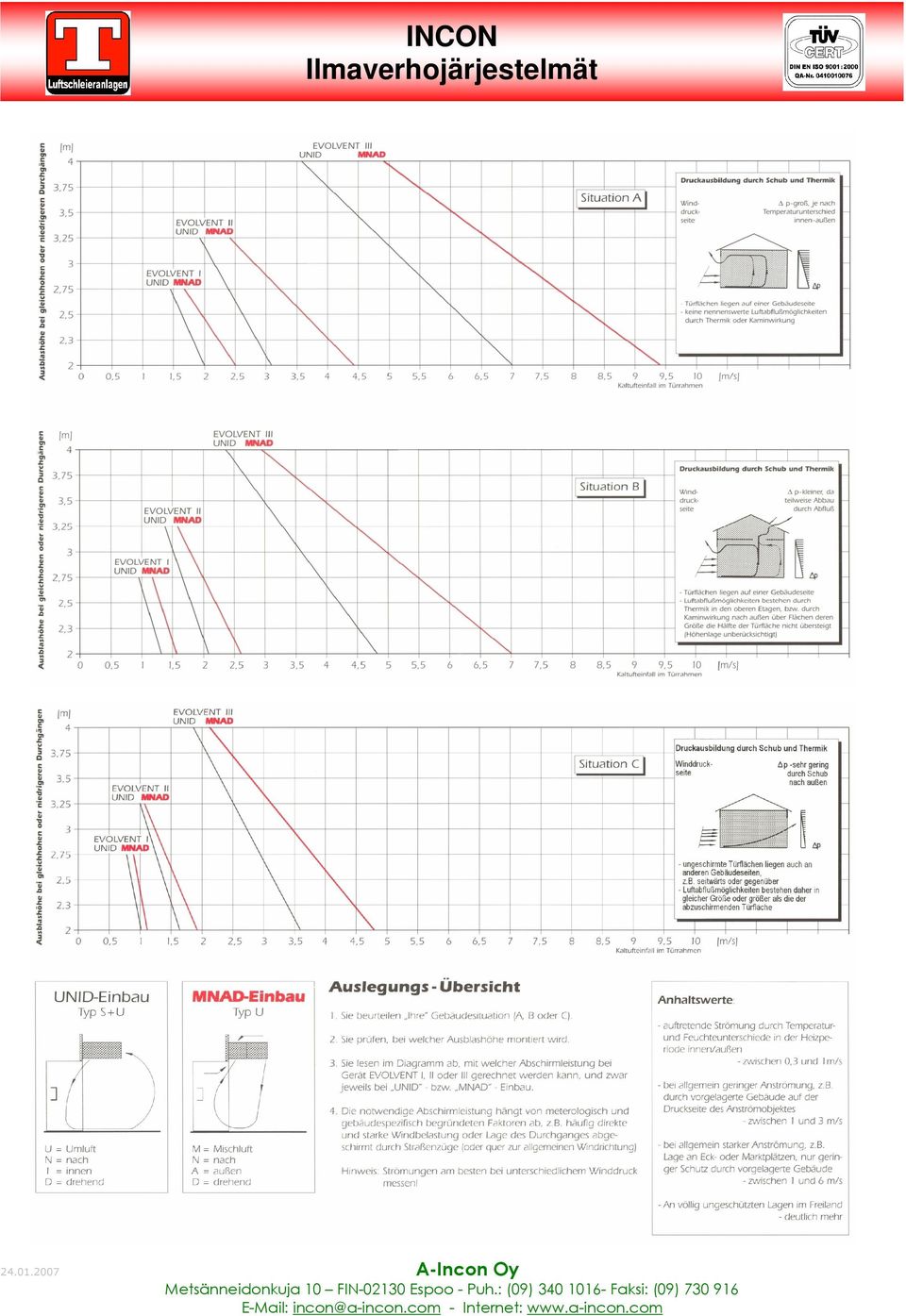

6 INCON A-Incon Oy
