1 Puhaltimet I Ilmankäsittelykoneet I Paloturvallisuus I Ilmanjakotuotteet I Ilmastointi I Lämmitystuotteet Pientalo ilmanvaihto Puhdas sisäilma energiatehokkaasti

2 2 Miksi valita SAVE? Puhdas ja raikas ilma tuo laatua elämään Eläminen on hengittämistä. Se on tosiasia. Me vietämme 90 prosenttia ajastamme sisällä, joten hengittämästämme ilmasta suurin osa on sisäilmaa. Parhaan mahdollisen sisäilman tuottamiseen tarvitaan optimaalinen ilmanvaihto. Juuri sen Systemairin SAVE tarjoaa. SAVE on sarja ilmanvaihtokoneita tehokkaalla lämmöntalteenotolla, jotka on suunniteltu koteihin, pienehköihin toimistoihin ja muihin vastaaviin tiloihin. Kaikki SAVE-koneet täyttävät markkinoiden korkeat energiankulutus- ja äänitasovaatimukset. Uusin ECtekniikka varmistaa puhaltimien energiatehokkuuden ja pienen ominaistehon (SFP Specific Fan Power). Kun haluat energiatehokkaasti miellyttävän sisäilman laadun, voit luottaa Systemairin SAVE-sarjaan.

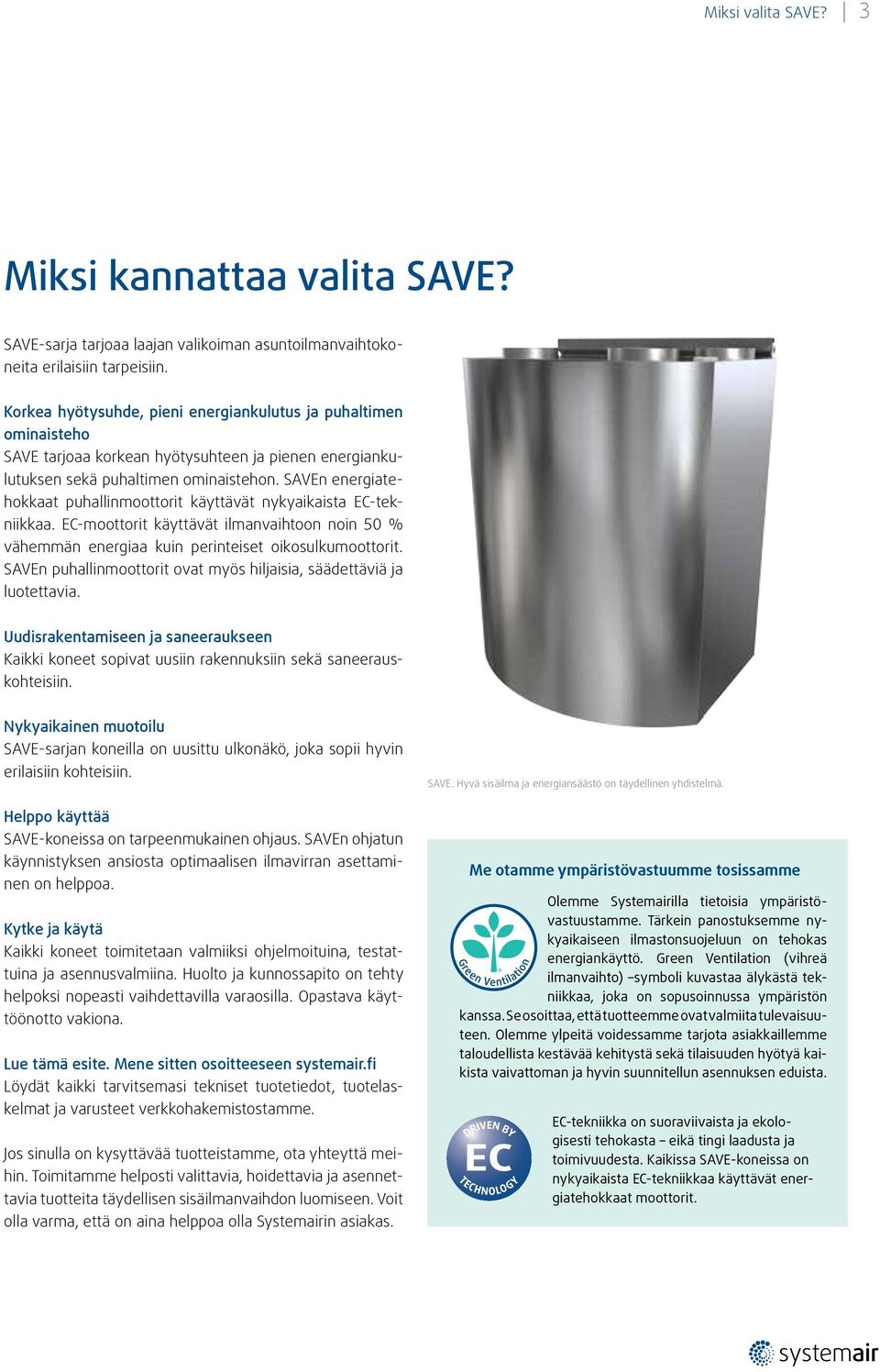

3 Miksi valita SAVE? 3 Miksi kannattaa valita SAVE? SAVE-sarja tarjoaa laajan valikoiman asuntoilmanvaihtokoneita erilaisiin tarpeisiin. Korkea hyötysuhde, pieni energiankulutus ja puhaltimen ominaisteho SAVE tarjoaa korkean hyötysuhteen ja pienen energiankulutuksen sekä puhaltimen ominaistehon. SAVEn energiatehokkaat puhallinmoottorit käyttävät nykyaikaista EC-tekniikkaa. EC-moottorit käyttävät ilmanvaihtoon noin 50 % vähemmän energiaa kuin perinteiset oikosulkumoottorit. SAVEn puhallinmoottorit ovat myös hiljaisia, säädettäviä ja luotettavia. Uudisrakentamiseen ja saneeraukseen Kaikki koneet sopivat uusiin rakennuksiin sekä saneerauskohteisiin. Nykyaikainen muotoilu SAVE-sarjan koneilla on uusittu ulkonäkö, joka sopii hyvin erilaisiin kohteisiin. Helppo käyttää SAVE-koneissa on tarpeenmukainen ohjaus. SAVEn ohjatun käynnistyksen ansiosta optimaalisen ilmavirran asettaminen on helppoa. Kytke ja käytä Kaikki koneet toimitetaan valmiiksi ohjelmoituina, testattuina ja asennusvalmiina. Huolto ja kunnossapito on tehty helpoksi nopeasti vaihdettavilla varaosilla. Opastava käyttöönotto vakiona. Lue tämä esite. Mene sitten osoitteeseen.fi Löydät kaikki tarvitsemasi tekniset tuotetiedot, tuotelaskelmat ja varusteet verkkohakemistostamme. Jos sinulla on kysyttävää tuotteistamme, ota yhteyttä meihin. Toimitamme helposti valittavia, hoidettavia ja asennettavia tuotteita täydellisen sisäilmanvaihdon luomiseen. Voit olla varma, että on aina helppoa olla Systemairin asiakas. SAVE. Hyvä sisäilma ja energiansäästö on täydellinen yhdistelmä. Me otamme ympäristövastuumme tosissamme Olemme Systemairilla tietoisia ympäristövastuustamme. Tärkein panostuksemme nykyaikaiseen ilmastonsuojeluun on tehokas energiankäyttö. Green Ventilation (vihreä ilmanvaihto) symboli kuvastaa älykästä tekniikkaa, joka on sopusoinnussa ympäristön kanssa. Se osoittaa, että tuotteemme ovat valmiita tulevaisuuteen. Olemme ylpeitä voidessamme tarjota asiakkaillemme taloudellista kestävää kehitystä sekä tilaisuuden hyötyä kaikista vaivattoman ja hyvin suunnitellun asennuksen eduista. EC-tekniikka on suoraviivaista ja ekologisesti tehokasta eikä tingi laadusta ja toimivuudesta. Kaikissa SAVE-koneissa on nykyaikaista EC-tekniikkaa käyttävät energiatehokkaat moottorit.

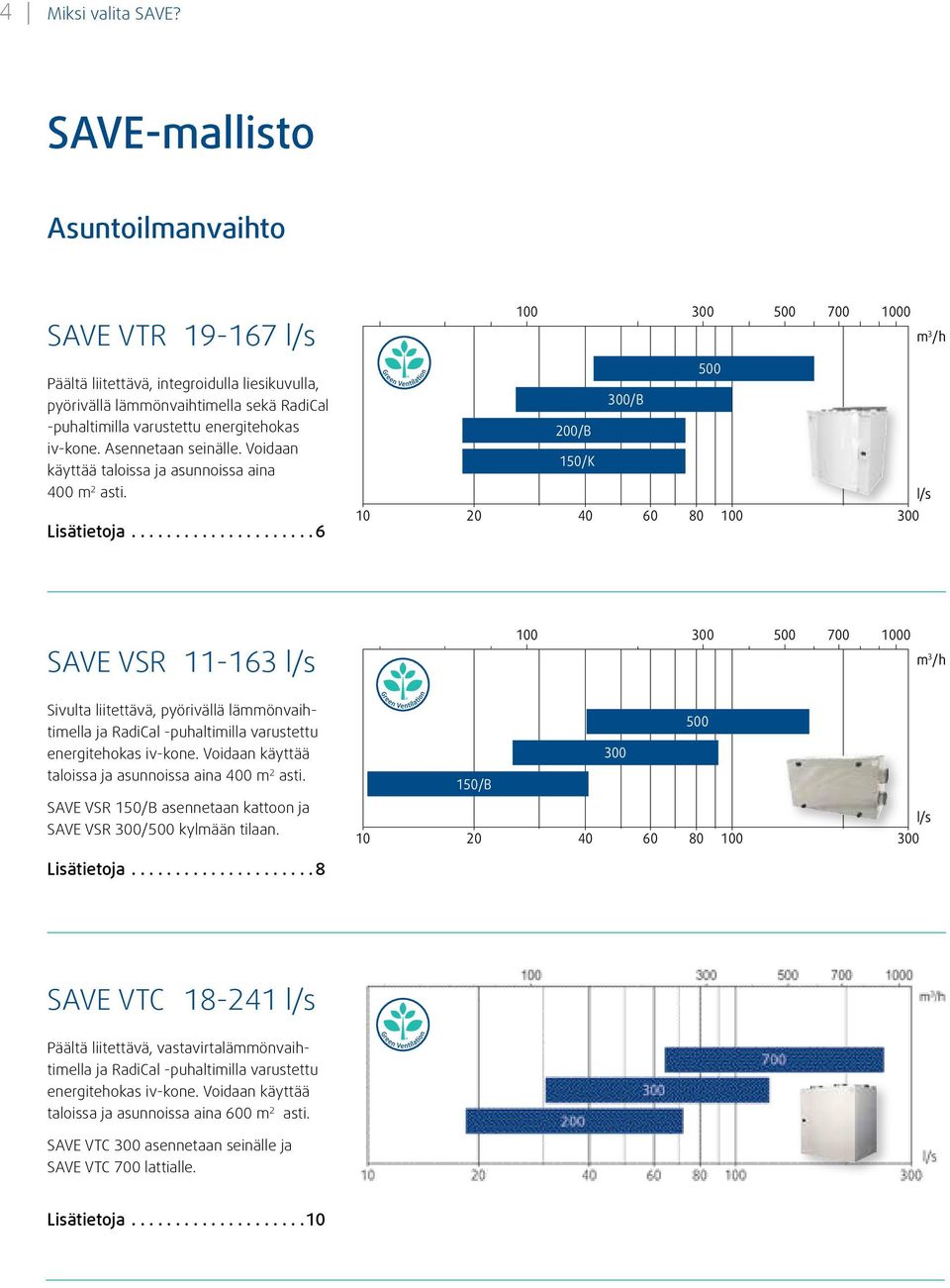

4 4 Miksi valita SAVE? SAVE-mallisto Asuntoilmanvaihto SAVE VTR l/s Päältä liitettävä, integroidulla liesikuvulla, pyörivällä lämmönvaihtimella sekä RadiCal -puhaltimilla varustettu energitehokas iv-kone. Asennetaan seinälle. Voidaan käyttää taloissa ja asunnoissa aina 400 m 2 asti. Lisätietoja m 3 /h 200/B 150/K 300/B 500 l/s SAVE VSR l/s m 3 /h Sivulta liitettävä, pyörivällä lämmönvaihtimella ja RadiCal -puhaltimilla varustettu energitehokas iv-kone. Voidaan käyttää taloissa ja asunnoissa aina 400 m 2 asti. SAVE VSR 150/B asennetaan kattoon ja SAVE VSR 300/500 kylmään tilaan. Lisätietoja /B l/s SAVE VTC l/s Päältä liitettävä, vastavirtalämmönvaihtimella ja RadiCal -puhaltimilla varustettu energitehokas iv-kone. Voidaan käyttää taloissa ja asunnoissa aina 600 m 2 asti. SAVE VTC 300 asennetaan seinälle ja SAVE VTC 700 lattialle. Lisätietoja... 10

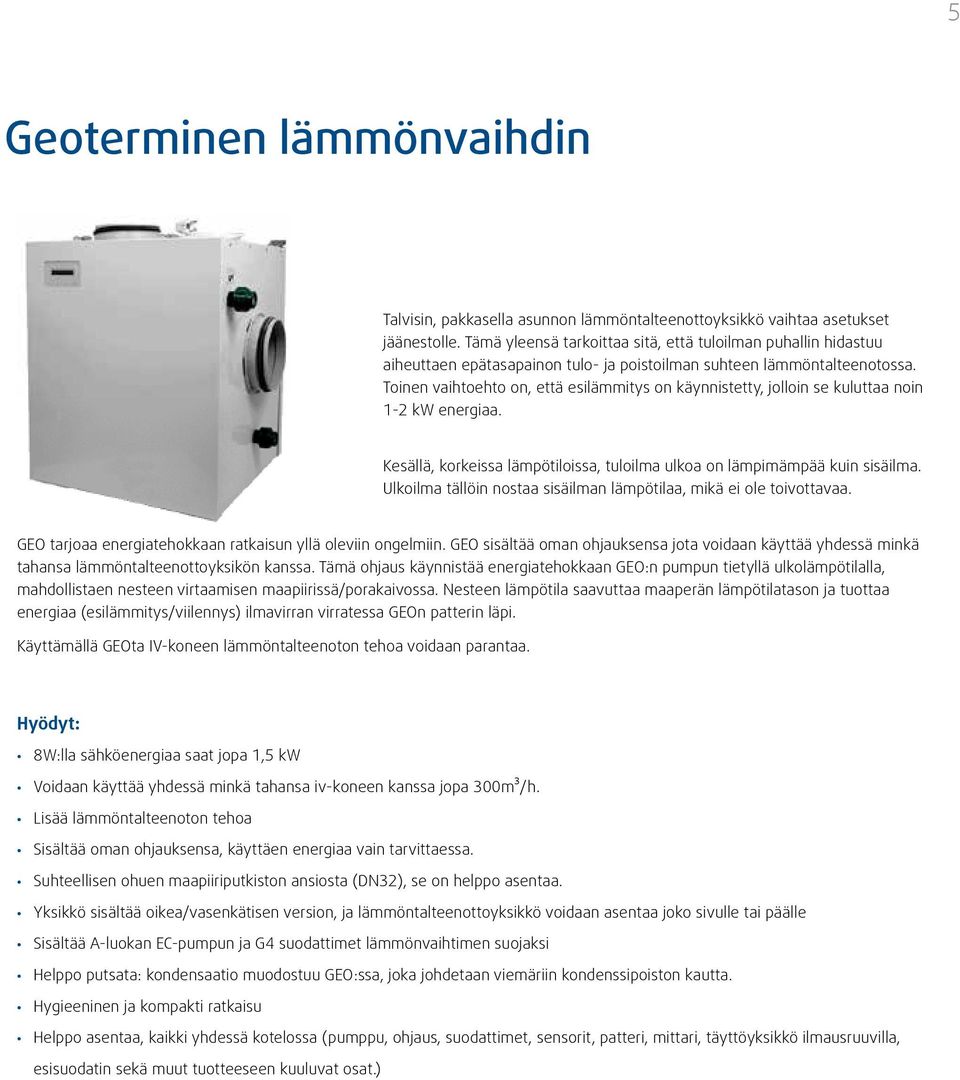

5 5 Geoterminen lämmönvaihdin Talvisin, pakkasella asunnon lämmöntalteenottoyksikkö vaihtaa asetukset jäänestolle. Tämä yleensä tarkoittaa sitä, että tuloilman puhallin hidastuu aiheuttaen epätasapainon tulo- ja poistoilman suhteen lämmöntalteenotossa. Toinen vaihtoehto on, että esilämmitys on käynnistetty, jolloin se kuluttaa noin 1-2 kw energiaa. Kesällä, korkeissa lämpötiloissa, tuloilma ulkoa on lämpimämpää kuin sisäilma. Ulkoilma tällöin nostaa sisäilman lämpötilaa, mikä ei ole toivottavaa. GEO tarjoaa energiatehokkaan ratkaisun yllä oleviin ongelmiin. GEO sisältää oman ohjauksensa jota voidaan käyttää yhdessä minkä tahansa lämmöntalteenottoyksikön kanssa. Tämä ohjaus käynnistää energiatehokkaan GEO:n pumpun tietyllä ulkolämpötilalla, mahdollistaen nesteen virtaamisen maapiirissä/porakaivossa. Nesteen lämpötila saavuttaa maaperän lämpötilatason ja tuottaa energiaa (esilämmitys/viilennys) ilmavirran virratessa GEOn patterin läpi. Käyttämällä GEOta IV-koneen lämmöntalteenoton tehoa voidaan parantaa. Hyödyt: 8W:lla sähköenergiaa saat jopa 1,5 kw Voidaan käyttää yhdessä minkä tahansa iv-koneen kanssa jopa 300m³/h. Lisää lämmöntalteenoton tehoa Sisältää oman ohjauksensa, käyttäen energiaa vain tarvittaessa. Suhteellisen ohuen maapiiriputkiston ansiosta (DN32), se on helppo asentaa. Yksikkö sisältää oikea/vasenkätisen version, ja lämmöntalteenottoyksikkö voidaan asentaa joko sivulle tai päälle Sisältää A-luokan EC-pumpun ja G4 suodattimet lämmönvaihtimen suojaksi Helppo putsata: kondensaatio muodostuu GEO:ssa, joka johdetaan viemäriin kondenssipoiston kautta. Hygieeninen ja kompakti ratkaisu Helppo asentaa, kaikki yhdessä kotelossa (pumppu, ohjaus, suodattimet, sensorit, patteri, mittari, täyttöyksikkö ilmausruuvilla, esisuodatin sekä muut tuotteeseen kuuluvat osat.)

6 SFP 2,5 SFP 2,0 SFP 1,5 SFP 1,2 6 SAVE-mallisto SAVE VTR 150/K Pyörivä lämmönvaihdin Energiatehokkaat nykyaikaiseen EC-teknologiaan perustuvat Radical-puhallinmoottorit Erilliset asetukset tulo ja poistoilmavirralle Erillinen käynnistysvalikko helppoon käyttöönottoon Moderni muotoilu integroidulla liesikuvulla Automaattinen vaihto kesäkäyttöön (ilman lämmöntalteenottoa) Sovitettu tarveohjaukseen Alhainen äänentaso Modbus kommunikointi RS-485 väylän kautta Päältä liitettävä, integroidulla liesikuvulla ja pyörivällä lämmönvaihtimella varustettu kone seinälle asennettavaksi. Suunniteltu pienehköihin taloihin ja huoneistoihin, joiden pinta-ala on alle 100 m 2. Laite on saatavana oikea- ja vasenkätisenä. SAVE VTR 150/K sisältää integroidun liesikuvun ja se asennetaan lieden yläpuolelle. Nykyaikaisen muotoilunsa ansiosta se sulautuu hyvin erilaisiin keittiöympäristöihin. Laitteen kotelo on kaksinkertainen, täysin eristetty (30 mm) ja siinä on ohjauspainikkeet. Laitteessa on korkea hyötysuhde, lämmöntalteenotto, termostaattiohjattu jälkilämmityspatteri ja suodattimet. Lisätietoa: Poistoilma Tuloilma Lämpöhyötysuhde η [%, 1:1] qv [m 3 /h] qv [m 3 /s]

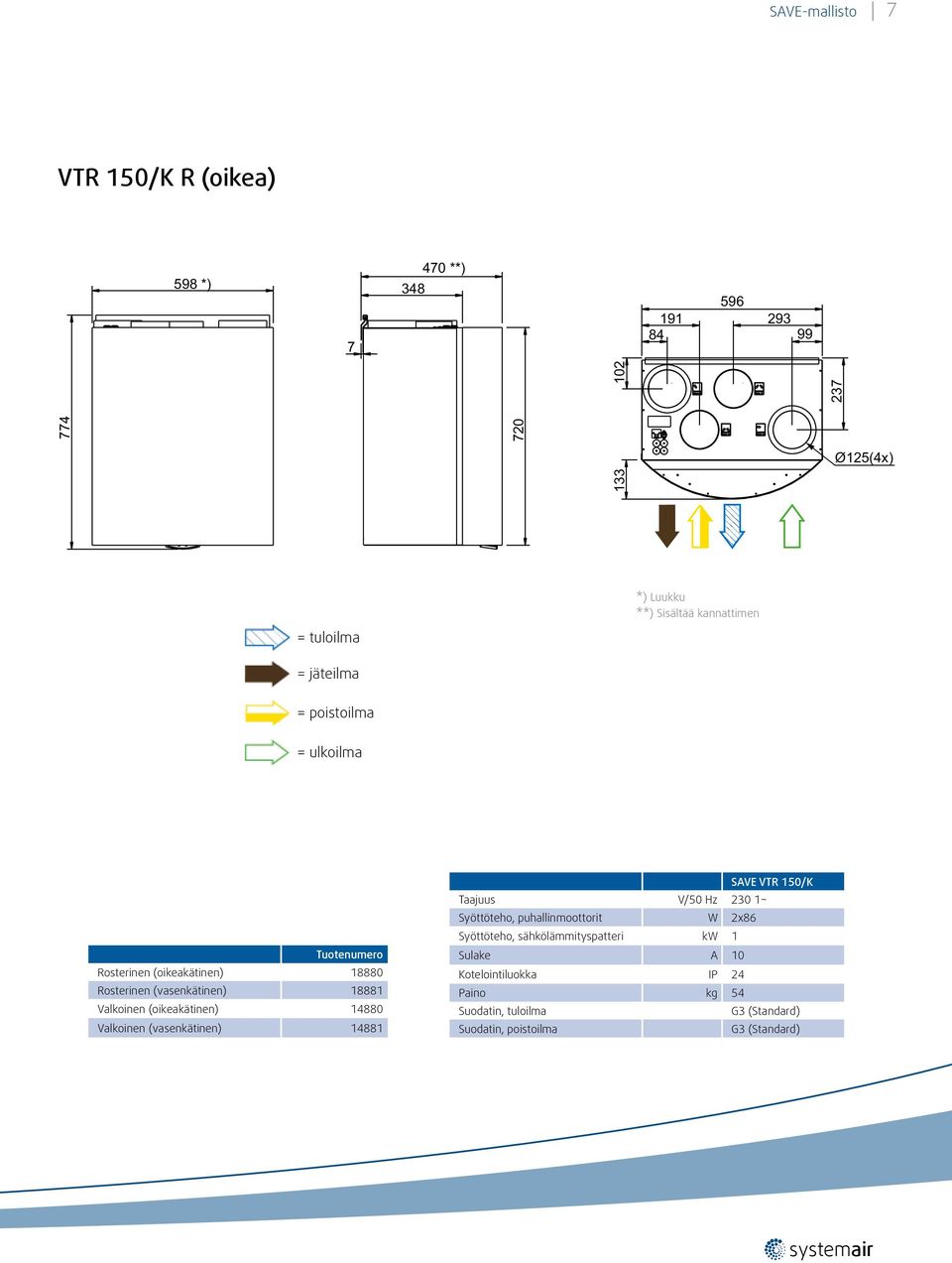

7 SAVE-mallisto 7 VTR 150/K R (oikea) 598 *) **) Ø125(4x) *) Luukku **) Sisältää kannattimen = tuloilma = jäteilma = poistoilma = ulkoilma Tuotenumero Rosterinen (oikeakätinen) Rosterinen (vasenkätinen) Valkoinen (oikeakätinen) Valkoinen (vasenkätinen) SAVE VTR 150/K Taajuus V/50 Hz 230 1~ Syöttöteho, puhallinmoottorit W 2x86 Syöttöteho, sähkölämmityspatteri kw 1 Sulake A 10 Kotelointiluokka IP 24 Paino kg 54 Suodatin, tuloilma G3 (Standard) Suodatin, poistoilma G3 (Standard)

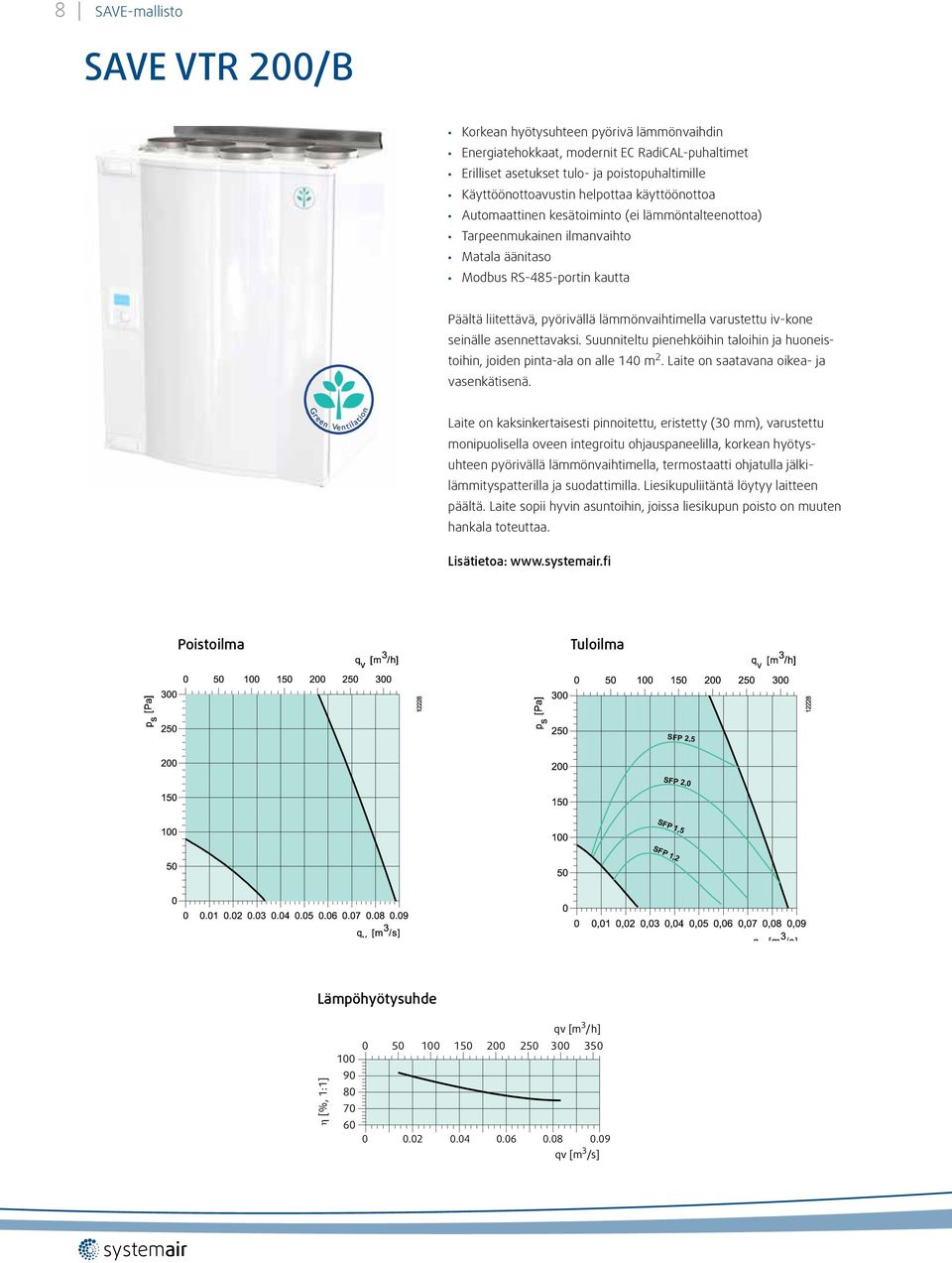

8 SFP 1,2 8 SAVE-mallisto SAVE VTR 200/B Korkean hyötysuhteen pyörivä lämmönvaihdin Energiatehokkaat, modernit EC RadiCAL-puhaltimet Erilliset asetukset tulo- ja poistopuhaltimille Käyttöönottoavustin helpottaa käyttöönottoa Automaattinen kesätoiminto (ei lämmöntalteenottoa) Tarpeenmukainen ilmanvaihto Matala äänitaso Modbus RS-485-portin kautta Päältä liitettävä, pyörivällä lämmönvaihtimella varustettu iv-kone seinälle asennettavaksi. Suunniteltu pienehköihin taloihin ja huoneistoihin, joiden pinta-ala on alle 140 m 2. Laite on saatavana oikea- ja vasenkätisenä. Laite on kaksinkertaisesti pinnoitettu, eristetty (30 mm), varustettu monipuolisella oveen integroitu ohjauspaneelilla, korkean hyötysuhteen pyörivällä lämmönvaihtimella, termostaatti ohjatulla jälkilämmityspatterilla ja suodattimilla. Liesikupuliitäntä löytyy laitteen päältä. Laite sopii hyvin asuntoihin, joissa liesikupun poisto on muuten hankala toteuttaa. Lisätietoa: Poistoilma Tuloilma SFP 2,5 SFP 2,0 SFP 1,5 Lämpöhyötysuhde η [%, 1:1] qv [m 3 /h] qv [m 3 /s]

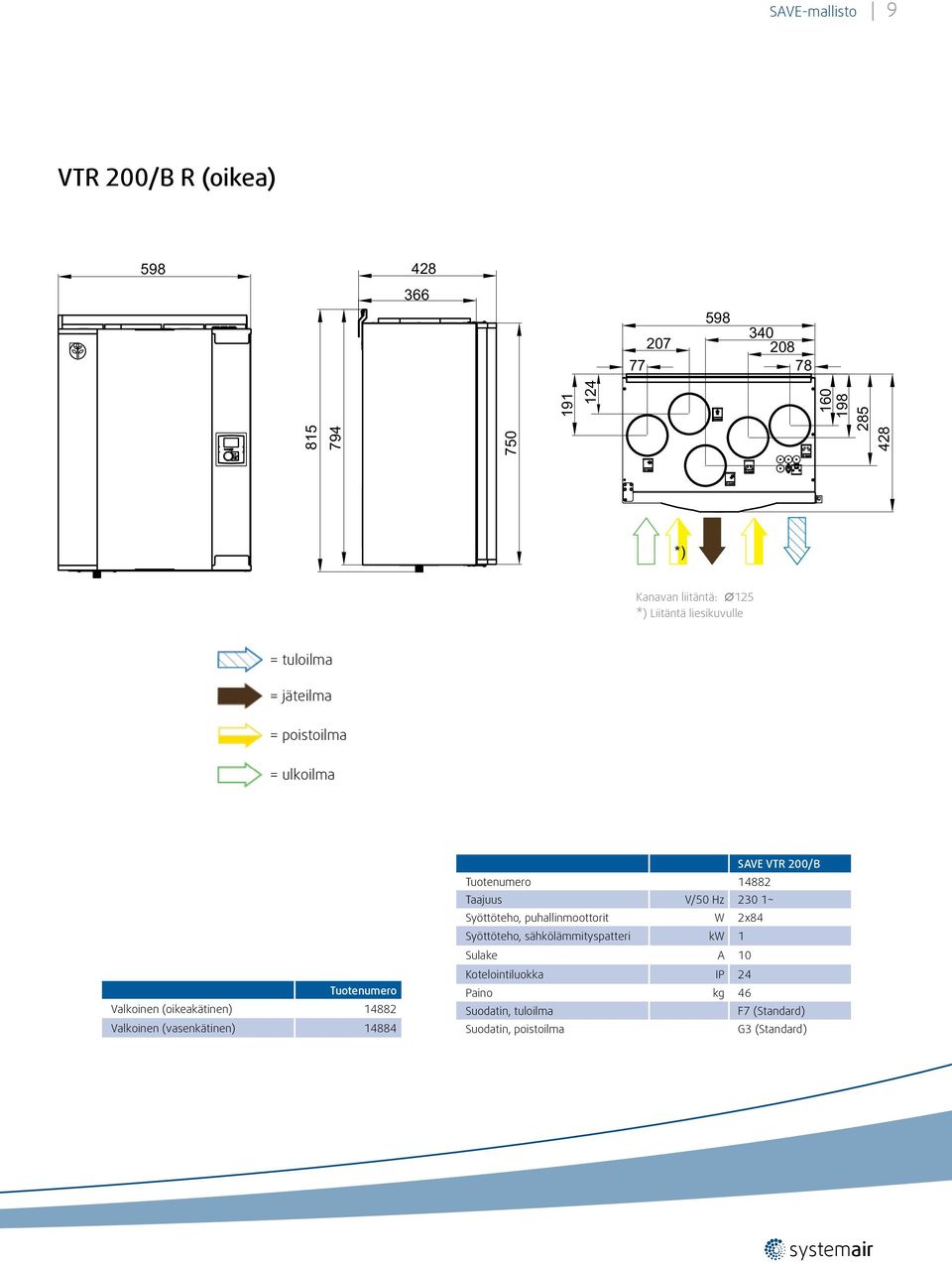

9 SAVE-mallisto 9 VTR 200/B R (oikea) *) Kanavan liitäntä: 125 *) Liitäntä liesikuvulle = tuloilma = jäteilma = poistoilma = ulkoilma Tuotenumero Valkoinen (oikeakätinen) Valkoinen (vasenkätinen) SAVE VTR 200/B Tuotenumero Taajuus V/50 Hz 230 1~ Syöttöteho, puhallinmoottorit W 2x84 Syöttöteho, sähkölämmityspatteri kw 1 Sulake A 10 Kotelointiluokka IP 24 Paino kg 46 Suodatin, tuloilma F7 (Standard) Suodatin, poistoilma G3 (Standard)

10 10 SAVE-mallisto SAVE VTR 300/B Pyörivä lämmönvaihdin hyvällä hyötysuhteella Energiatehokkaat RadiCal-puhaltimet uusimmalla EC-tekniikalla Tulo- ja poistoilmavirran erillinen asetus Ohjattu käynnistys, helppo käyttöönotto Automaattinen vaihto kesätoimintaan ilman lämmön talteenottoa Tarpeenmukainen ohjaus Alhainen äänitaso Modbus-väylä vakiona Päältä liitettävä, pyörivällä lämmönvaihtimella varustettu ilmanvaihtokone. Asennetaan seinälle. Suunniteltu huoneistoihin, joiden pinta-ala on alle 240 m 2. Laite on saatavana oikea- ja vasenkätisenä. SAVE VTR 300/B:n valkoiseksi maalattu kotelo on kaksinkertainen, täysin eristetty (30 mm) ja siinä on integroitu ohjauspaneeli. Lisäksi yhden tai useamman ulkoisen ohjauspaneelin liittäminen on mahdollista. SAVE VTR 300/B:hen voidaan liittää myös erillinen liesikupu, jolloin poistoilma johdetaan niin että lämmönvaihtimeen ei tule poistoilmaa keittiöstä. Lisätietoa: p s [Pa] 300 Poistoilma q v [m 3 /h] /13234 p s [Pa] 300 Tuloilma q v [m 3 /h] SFP / SFP SFP SFP q v [m 3 /s] q v [m 3 /s] η [%, 1:1] Lämpöhyötysuhde qv [m 3 /h] qv [m 3 /s] SAVE VTR 300 / B Tuotenumero Taajuus V/50 Hz 230 1~ Syöttöteho, puhallinmoottorit W 2x88 Syöttöteho, sähkölämmityspatteri kw 1,67 Sulake A 10 Kotelointiluokka IP 24 Paino kg 69 Suodatin, tuloilma F7 (Standard) Suodatin, poistoilma G3 (Standard)

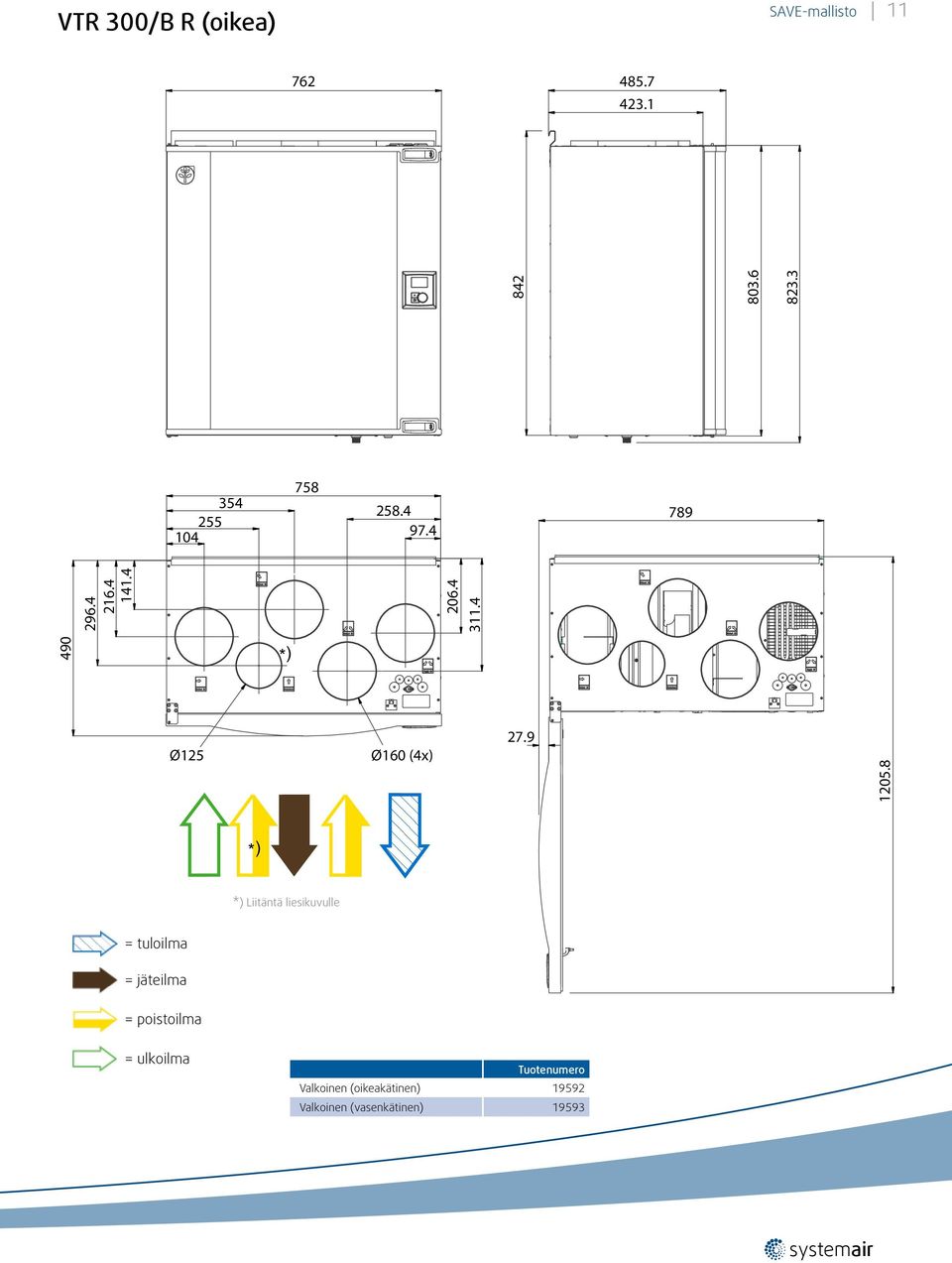

11 VTR 300/B R (oikea) SAVE-mallisto *) Ø125 Ø160 (4x) *) *) Liitäntä liesikuvulle = tuloilma = jäteilma = poistoilma = ulkoilma Tuotenumero Valkoinen (oikeakätinen) Valkoinen (vasenkätinen) 19593

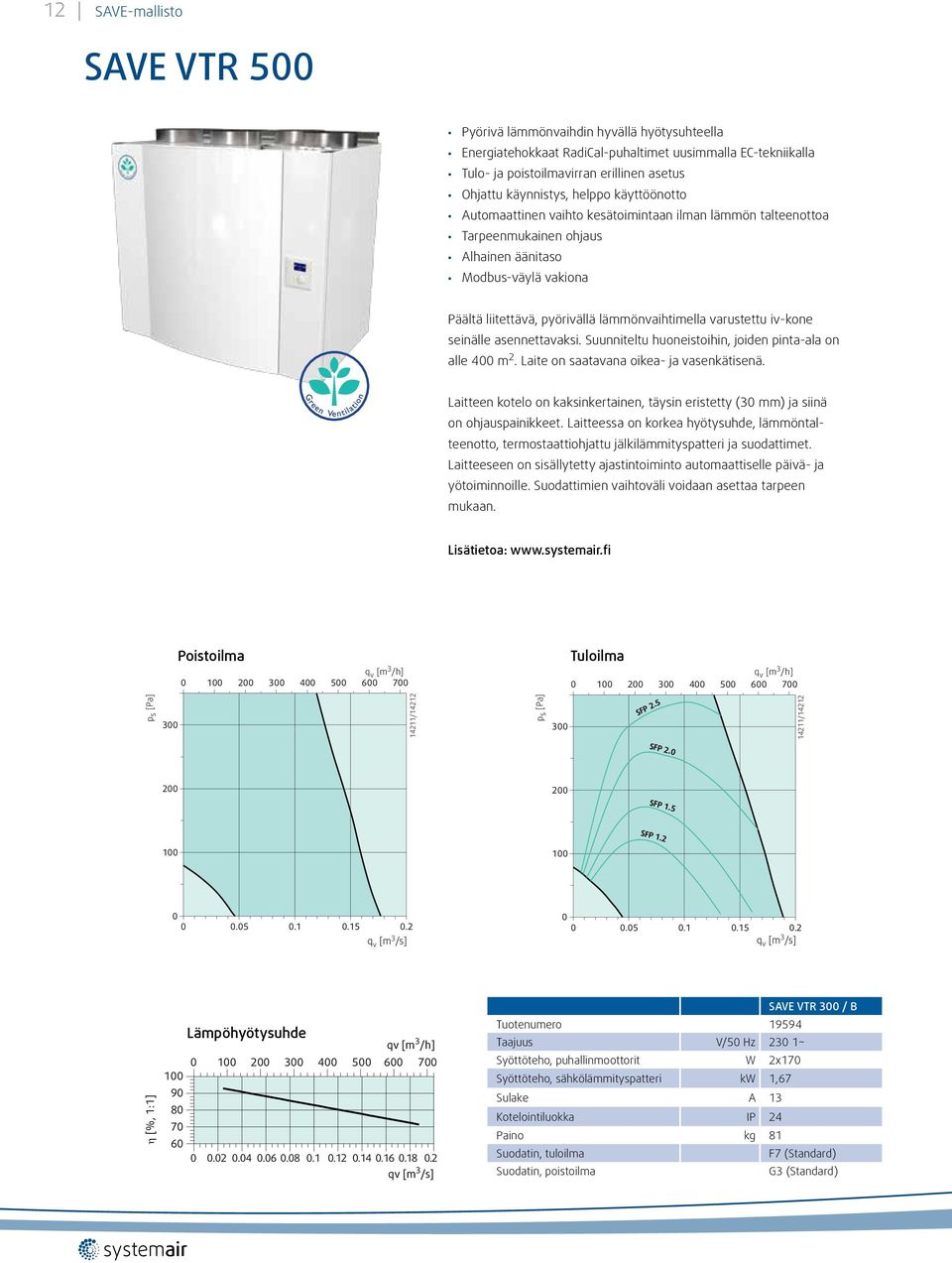

12 12 SAVE-mallisto SAVE VTR 500 Pyörivä lämmönvaihdin hyvällä hyötysuhteella Energiatehokkaat RadiCal-puhaltimet uusimmalla EC-tekniikalla Tulo- ja poistoilmavirran erillinen asetus Ohjattu käynnistys, helppo käyttöönotto Automaattinen vaihto kesätoimintaan ilman lämmön talteenottoa Tarpeenmukainen ohjaus Alhainen äänitaso Modbus-väylä vakiona Päältä liitettävä, pyörivällä lämmönvaihtimella varustettu iv-kone seinälle asennettavaksi. Suunniteltu huoneistoihin, joiden pinta-ala on alle 400 m 2. Laite on saatavana oikea- ja vasenkätisenä. Laitteen kotelo on kaksinkertainen, täysin eristetty (30 mm) ja siinä on ohjauspainikkeet. Laitteessa on korkea hyötysuhde, lämmöntalteenotto, termostaattiohjattu jälkilämmityspatteri ja suodattimet. Laitteeseen on sisällytetty ajastintoiminto automaattiselle päivä- ja yötoiminnoille. Suodattimien vaihtoväli voidaan asettaa tarpeen mukaan. Lisätietoa: Poistoilma q v [m 3 /h] Tuloilma q v [m 3 /h] p s [Pa] /14212 p s [Pa] 300 SFP /14212 SFP SFP 1.5 SFP q v [m 3 /s] q v [m 3 /s] η [%, 1:1] Lämpöhyötysuhde qv [m 3 /h] qv [m 3 /s] SAVE VTR 300 / B Tuotenumero Taajuus V/50 Hz 230 1~ Syöttöteho, puhallinmoottorit W 2x170 Syöttöteho, sähkölämmityspatteri kw 1,67 Sulake A 13 Kotelointiluokka IP 24 Paino kg 81 Suodatin, tuloilma F7 (Standard) Suodatin, poistoilma G3 (Standard)

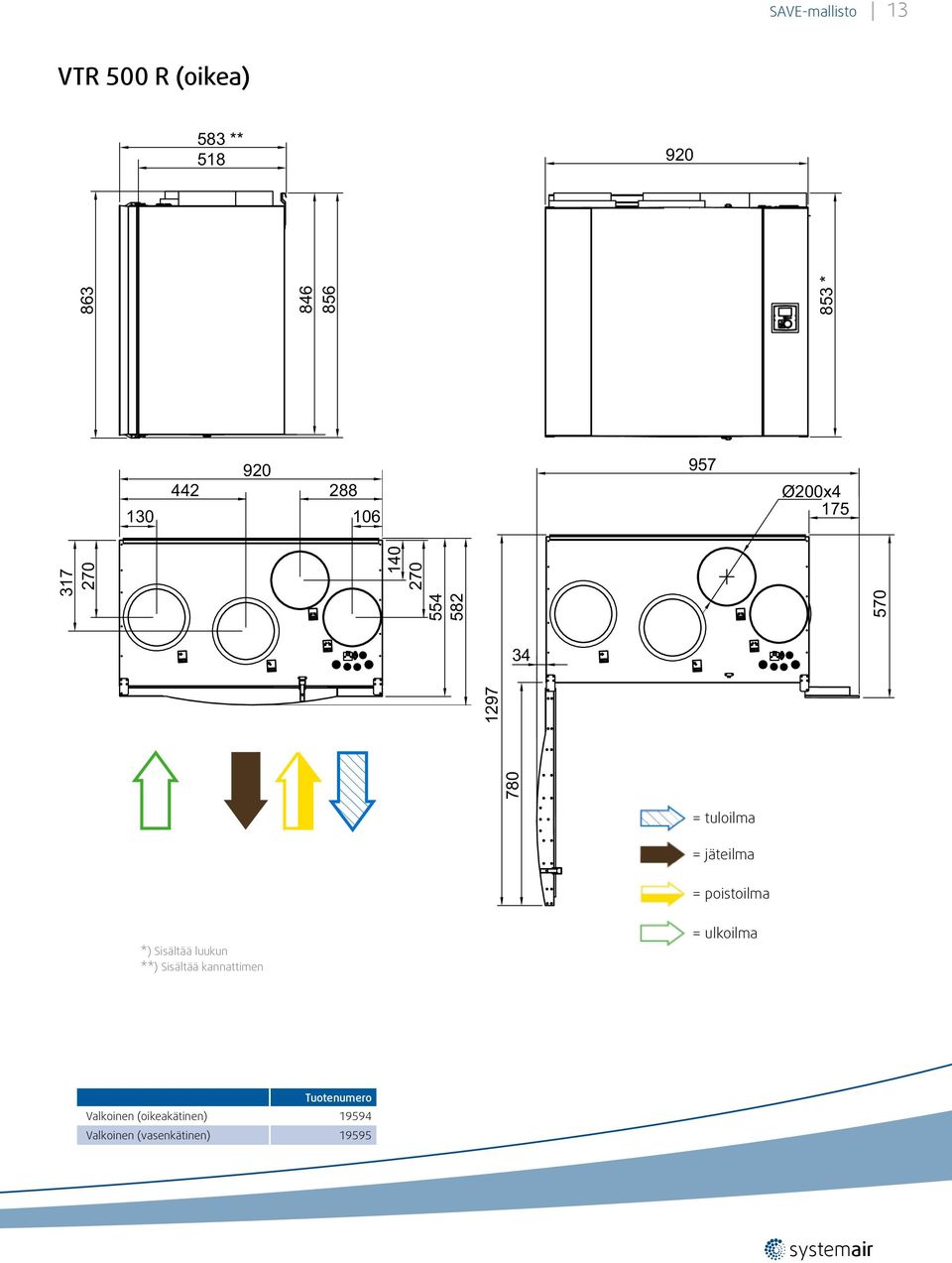

13 SAVE-mallisto 13 VTR 500 R (oikea) 583 ** * Ø200x = tuloilma = jäteilma = poistoilma *) Sisältää luukun **) Sisältää kannattimen = ulkoilma Tuotenumero Valkoinen (oikeakätinen) Valkoinen (vasenkätinen) 19595

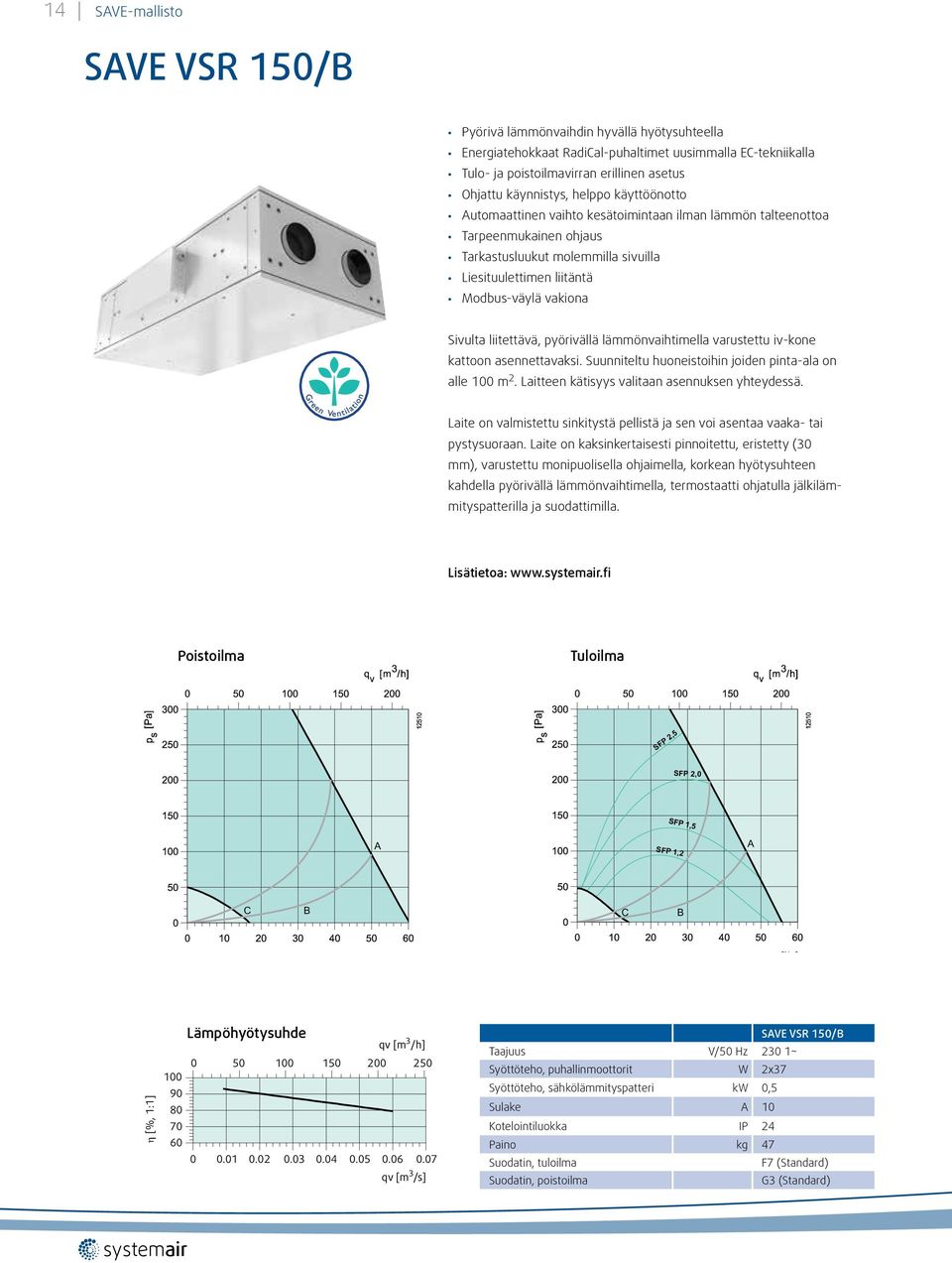

14 14 SAVE-mallisto SAVE VSR 150/B Pyörivä lämmönvaihdin hyvällä hyötysuhteella Energiatehokkaat RadiCal-puhaltimet uusimmalla EC-tekniikalla Tulo- ja poistoilmavirran erillinen asetus Ohjattu käynnistys, helppo käyttöönotto Automaattinen vaihto kesätoimintaan ilman lämmön talteenottoa Tarpeenmukainen ohjaus Tarkastusluukut molemmilla sivuilla Liesituulettimen liitäntä Modbus-väylä vakiona Sivulta liitettävä, pyörivällä lämmönvaihtimella varustettu iv-kone kattoon asennettavaksi. Suunniteltu huoneistoihin joiden pinta-ala on alle 100 m 2. Laitteen kätisyys valitaan asennuksen yhteydessä. Laite on valmistettu sinkitystä pellistä ja sen voi asentaa vaaka- tai pystysuoraan. Laite on kaksinkertaisesti pinnoitettu, eristetty (30 mm), varustettu monipuolisella ohjaimella, korkean hyötysuhteen kahdella pyörivällä lämmönvaihtimella, termostaatti ohjatulla jälkilämmityspatterilla ja suodattimilla. Lisätietoa: Poistoilma Tuloilma SFP 2,5 SFP 2,0 SFP 1,5 A SFP 1,2 A C B C B η [%, 1:1] Lämpöhyötysuhde SAVE VSR 150/B qv [m 3 /h] qv [m 3 /s] Taajuus V/50 Hz 230 1~ Syöttöteho, puhallinmoottorit W 2x37 Syöttöteho, sähkölämmityspatteri kw 0,5 Sulake A 10 Kotelointiluokka IP 24 Paino kg 47 Suodatin, tuloilma Suodatin, poistoilma F7 (Standard) G3 (Standard)

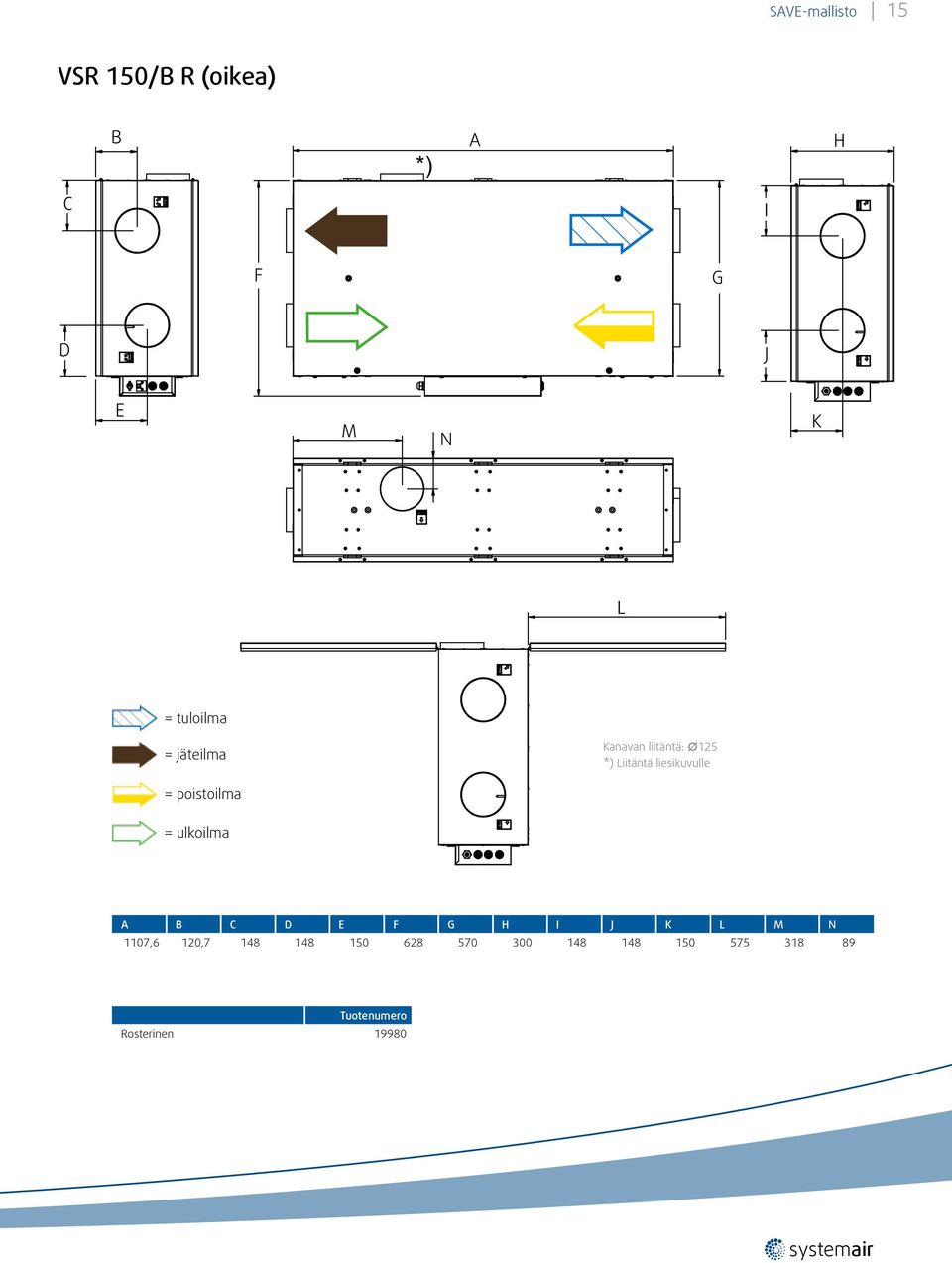

15 SAVE-mallisto 15 VSR 150/B R (oikea) *) = tuloilma = jäteilma Kanavan liitäntä: 125 *) Liitäntä liesikuvulle = poistoilma = ulkoilma A B C D E F G H I J K L M N 1107,6 120, Tuotenumero Rosterinen 19980

16 SFP 2,0 16 SAVE-mallisto SAVE VSR 300 Pyörivä lämmönvaihdin hyvällä hyötysuhteella Energiatehokkaat RadiCal-puhaltimet uusimmalla EC-tekniikalla Tulo- ja poistoilmavirran erillinen asetus Ohjattu käynnistys, helppo käyttöönotto Automaattinen vaihto kesätoimintaan ilman lämmön talteenottoa Tarpeenmukainen ohjaus Tarkastusluukut molemmilla sivuilla Modbus-väylä vakiona Sivulta liitettävä, pyörivällä lämmönvaihtimella varustettu iv-kone asennettavaksi kylmään tilaan (eristepaksuus 50mm). Suunniteltu huoneistoihin joiden pinta-ala on alle 240 m 2. Laitteen kätisyys valitaan asennuksen yhteydessä Laitteen kotelo on kaksinkertainen, täysin eristetty 50mm ja siinä on ohjauspainikkeet. Laitteessa on korkea hyötysuhde, lämmöntalteenotto, termostaattiohjattu jälkilämmityspatteri ja suodattimet. Lisätietoa: Poistoilma Tuloilma SFP 2,5 SFP 1,5 A SFP 1,2 A C B C B η [%, 1:1] Lämpöhyötysuhde qv [m 3 /h] qv [m 3 /s] SAVE VSR 150/B Taajuus V/50 Hz 230 1~ Syöttöteho, puhallinmoottorit W 2x83 Syöttöteho, sähkölämmityspatteri kw 1,67 Sulake A 10 Kotelointiluokka IP 24 Paino kg 41 Suodatin, tuloilma F7 (Standard) Suodatin, poistoilma G3 (Standard)

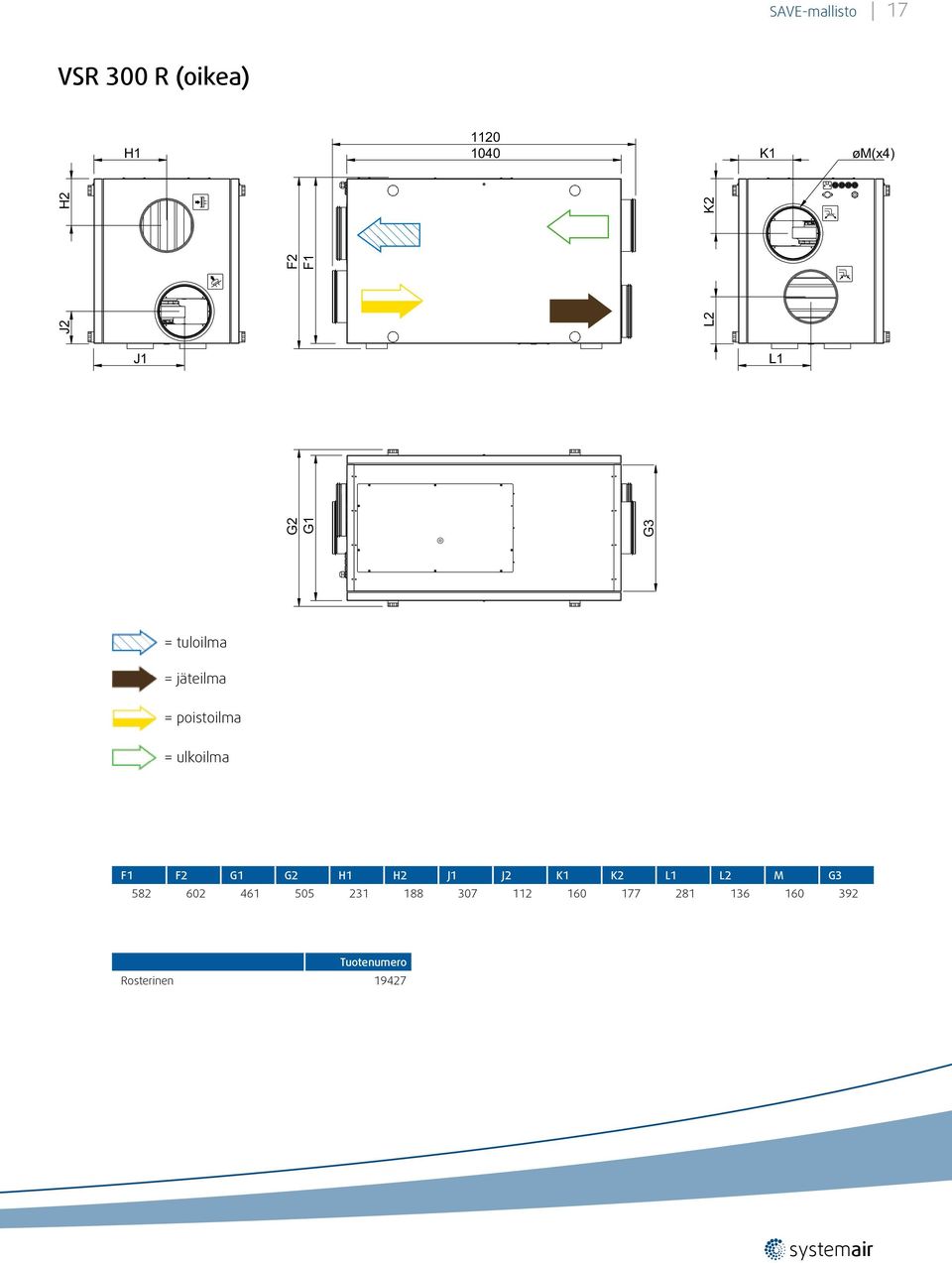

17 SAVE-mallisto 17 VSR 300 R (oikea) H K1 øm(x4) G2 G1 J2 L2 F2 F1 H2 K2 J1 L1 G3 = tuloilma = jäteilma = poistoilma = ulkoilma F1 F2 G1 G2 H1 H2 J1 J2 K1 K2 L1 L2 M G Tuotenumero Rosterinen 19427

18 18 SAVE-mallisto SAVE VSR 500 Pyörivä lämmönvaihdin hyvällä hyötysuhteella Energiatehokkaat RadiCal-puhaltimet uusimmalla EC-tekniikalla Tulo- ja poistoilmavirran erillinen asetus Ohjattu käynnistys, helppo käyttöönotto Automaattinen vaihto kesätoimintaan ilman lämmön talteenottoa Tarpeenmukainen ohjaus Tarkastusluukut molemmilla sivuilla Modbus-väylä vakiona Sivulta liitettävä, pyörivällä lämmönvaihtimella varustettu iv-kone asennettavaksi kylmään tilaan (eristepaksuus 50mm). Suunniteltu huoneistoihin joiden pinta-ala on alle 240 m 2. Laitteen kätisyys valitaan asennuksen yhteydessä Laitteen kotelo on kaksinkertainen, täysin eristetty 50 mm. ja siinä on ohjauspainikkeet. Laitteessa on korkea hyötysuhde, lämmöntalteenotto, termostaattiohjattu jälkilämmityspatteri ja suodattimet. Lisätietoa: Poistoilma Tuloilma SFP 2,5 SFP 2,0 SFP 1,5 A SFP 1,2 A C B C B η [%, 1:1] Lämpöhyötysuhde qv [m 3 /h] qv [m 3 /s] SAVE VSR 150/B Taajuus V/50 Hz 230 1~ Syöttöteho, puhallinmoottorit W 2x83 Syöttöteho, sähkölämmityspatteri kw 1,67 Sulake A 10 Kotelointiluokka IP 24 Paino kg 41 Suodatin, tuloilma F7 (Standard) Suodatin, poistoilma G3 (Standard)

19 SAVE-mallisto 19 VSR 500 R (oikea) H K1 øm(x4) G2 G1 J2 L2 F2 F1 H2 K2 J1 L1 G3 = tuloilma = jäteilma = poistoilma = ulkoilma F1 F2 G1 G2 H1 H2 J1 J2 K1 K2 L1 L2 M G Tuotenumero Rosterinen 19441

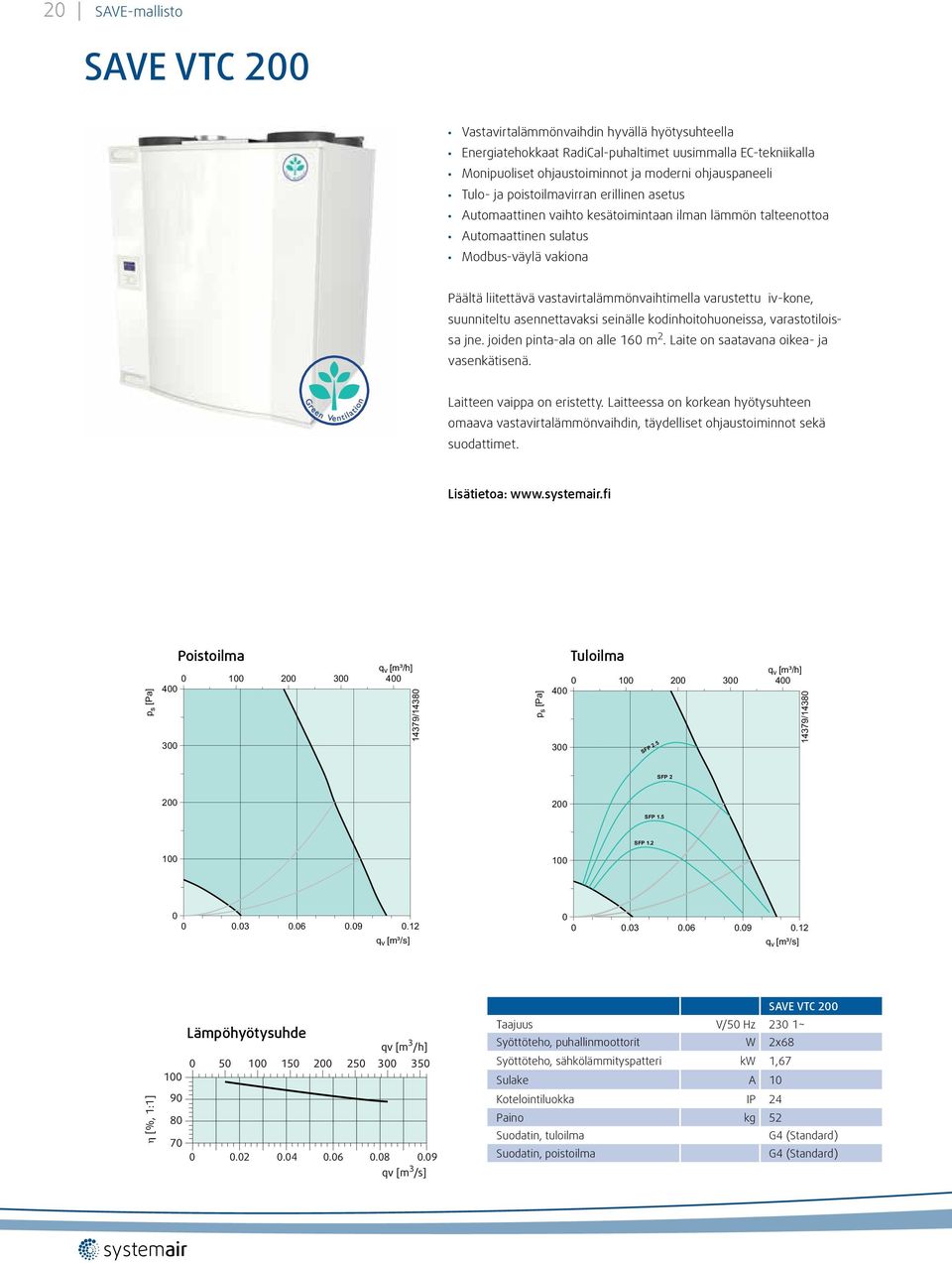

20 20 SAVE-mallisto SAVE VTC 200 Vastavirtalämmönvaihdin hyvällä hyötysuhteella Energiatehokkaat RadiCal-puhaltimet uusimmalla EC-tekniikalla Monipuoliset ohjaustoiminnot ja moderni ohjauspaneeli Tulo- ja poistoilmavirran erillinen asetus Automaattinen vaihto kesätoimintaan ilman lämmön talteenottoa Automaattinen sulatus Modbus-väylä vakiona Päältä liitettävä vastavirtalämmönvaihtimella varustettu iv-kone, suunniteltu asennettavaksi seinälle kodinhoitohuoneissa, varastotiloissa jne. joiden pinta-ala on alle 160 m 2. Laite on saatavana oikea- ja vasenkätisenä. Laitteen vaippa on eristetty. Laitteessa on korkean hyötysuhteen omaava vastavirtalämmönvaihdin, täydelliset ohjaustoiminnot sekä suodattimet. Lisätietoa: p s [Pa] q v [m³/h] Poistoilma 14379/14380 p s [Pa] Tuloilma q v [m³/h] SFP /14380 SFP SFP SFP q v [m³/s] q v [m³/s] η [%, 1:1] Lämpöhyötysuhde qv [m 3 /h] qv [m 3 /s] SAVE VTC 200 Taajuus V/50 Hz 230 1~ Syöttöteho, puhallinmoottorit W 2x68 Syöttöteho, sähkölämmityspatteri kw 1,67 Sulake A 10 Kotelointiluokka IP 24 Paino kg 52 Suodatin, tuloilma G4 (Standard) Suodatin, poistoilma G4 (Standard)

21 SAVE-mallisto 21 VTC 200 R (oikea) = tuloilma = jäteilma = poistoilma = ulkoilma (3x) Tuotenumero Valkoinen (oikeakätinen) Valkoinen (vasenkätinen) 24803

22 22 SAVE-mallisto SAVE VTC 300 Vastavirtalämmönvaihdin hyvällä hyötysuhteella Energiatehokkaat RadiCal-puhaltimet uusimmalla EC-tekniikalla Monipuoliset ohjaustoiminnot ja moderni ohjauspaneeli Tulo- ja poistoilmavirran erillinen asetus Automaattinen vaihto kesätoimintaan ilman lämmön talteenottoa Automaattinen sulatus Modbus-väylä vakiona Päältä liitettävä vastavirtalämmönvaihtimella varustettu ivkone, suunniteltu asennettavaksi seinälle pesulatiloissa, varastotiloissa jne. joiden pinta-ala on alle 240 m 2. Laite on saatavana oikea- ja vasenkätisenä. Laitteen vaippa on eristetty. Laitteessa on korkean hyötysuhteen omaava vastavirtalämmönvaihdin, täydelliset ohjaustoiminnot sekä suodattimet. Lisätietoa: Poistoilma Tuloilma 9294/9295F SFP 2,5 SFP 2,0 SFP 1,6 A SFP 1,5 A B SFP 0,9 B SFP 1,2 C C SFP 0,6 η Lämpöhyötysuhde SAVE VSR 150/B Taajuus V/50 Hz 230 1~ Syöttöteho, puhallinmoottorit W 2x85 Syöttöteho, sähkölämmityspatteri kw 1,67 Sulake A 10 Kotelointiluokka IP 24 Paino kg 72 Suodatin, tuloilma G4 (Standard) Suodatin, poistoilma G4 (Standard)

23 SAVE-mallisto 23 VTC 300 R (oikea) 762* *) Luukku Ø160(4x) = tuloilma = jäteilma = poistoilma = ulkoilma 1508 Tuotenumero Valkoinen (oikeakätinen) 2481 Valkoinen (vasenkätinen) 2480

24 24 SAVE-mallisto SAVE VTC 700 Vastavirtalämmönvaihdin hyvällä hyötysuhteella Energiatehokkaat RadiCal-puhaltimet uusimmalla EC-tekniikalla Monipuoliset ohjaustoiminnot ja moderni ohjauspaneeli Tulo- ja poistoilmavirran erillinen asetus Automaattinen vaihto kesätoimintaan ilman lämmön talteenottoa Automaattinen sulatus Modbus-väylä vakiona Päältä liitettävä vastavirtalämmönvaihtimella varustettu ivkone, suunniteltu asennettavaksi seinälle pesulatiloissa, varastotiloissa jne. joiden pinta-ala on alle 600 m 2. Laite on saatavana oikea- ja vasenkätisenä. Laitteen vaippa on eristetty. Laitteessa on korkean hyötysuhteen omaava vastavirtalämmönvaihdin, täydelliset ohjaustoiminnot sekä suodattimet. Lisätietoa: Poistoilma Tuloilma SFP 2,5 SFP 2,0 A SFP 1,6 SFP 1,5 C B C SFP 0,6 SFP 0,9 SFP 1,2 B A η Lämpöhyötysuhde SAVE VSR 150/B Taajuus V/50 Hz 230 1~ Syöttöteho, puhallinmoottorit W 2x168 Syöttöteho, sähkölämmityspatteri kw 1,67 Sulake A 10 Kotelointiluokka IP 24 Paino kg 162 Suodatin, tuloilma G4 (Standard) Suodatin, poistoilma G4 (Standard)

25 SAVE-mallisto 25 VTC 700 R (oikea) = tuloilma = jäteilma = poistoilma = ulkoilma ø250(4x) Tuotenumero Valkoinen (oikeakätinen) 2173 Valkoinen (vasenkätinen) 2174

26 26 SAVE-mallisto SAVE-koneiden valintaopas Kohde SAVE VTC 200 SAVE VTC 300 SAVE VTC 700 SAVE VTR 150/K L Asuinpinta-ala (suuntaa-antava) m² Maks ilmamäärä 120 Pa:lla l/s LTO:n hyötysuhde % Tuloilmasuodatin - G4 / G7 G4 / F7 G4 / F7 G3 Poistoilmasuodatin - G4 G4 / F7 G4 / F7 G3 Kanavaliitäntä mm Ohjauspaneeli CD2 kiinteä CD2 erillinen CD3 erillinen Jännite/taajuus V/50Hz Syöttöteho, puhallinmoottori x2 W Sähköinen lämmityspatteri W Sulake A Suojausluokka IP Paino kg Leveys mm Korkeus mm Syvyys mm Kotelon eristyspaksuus mm Kondenssiliitäntä lisävarusteena Kyllä Kyllä Kyllä Kyllä Esitteen sivu

27 SAVE-mallisto 27 SAVE VTR 200/B L SAVE VTR 300/B L SAVE VTR 500 L SAVE VSR 150 SAVE VSR 300 SAVE VSR F7 F7 F7 F7 F7 F7 G3 G3 G3 G3 G3 G CD3 kiinteä CD3 kiinteä CD3 kiinteä CD3 erillinen CD3 erillinen CD3 erillinen Kyllä Kyllä Kyllä Ei Ei Ei

28 28 SAVE-mallisto Suodattimet Kone Artikkelinro Suodatintyyppi Tuloilma Poistoilma Suodatinluokka Suodatinpaketti SAVE VTR Pussi x F7 SAVE VTR Pussi x G3 SAVE VTR Pussi x F7 SAVE VTR Pussi x G3 SAVE VTR Pussi x F7 SAVE VTR Pussi x G3 SAVE VTR Pussi x F7 SAVE VTR Pussi x G3 K1197* K1198* K1199* K1200* SAVE VSR Kasetti x F7 SAVE VSR Kasetti x G3 SAVE VSR Pussi x F7 SAVE VSR Pussi x G3 SAVE VSR Pussi x F7 SAVE VSR Pussi x G3 K1201* K1202* SAVE VTC Kasetti x F7 SAVE VTC Kasetti x G4 SAVE VTC Pussi x F7 SAVE VTC Kasetti x G3 SAVE VTC Pussi x F7 SAVE VTC Kasetti x G4 * Suodatinpaketti sisältää tulo- (F7) ja poistosuodattimen (G3)

29 SAVE-mallisto 29 Lisävarusteet Lisävaruste Artikkelinro SAVE CD paneeli CEC kaapeli (12m) Langaton hiilidioksidianturi Langaton kosteusanturi Langaton takkakytkin Langaton ohjauspaneeli Langaton portinlukija Lisätarvikkeet vesipatterille: VBC (lämmityspatteri) CWK ( jäähdytyspatteri) ZTV- venttilli RVAZ 4 tomilaite venttiilille PSS20 muuntaja 24V Kanava-anturi Kysy oikea paketti haluamallesi koneelle.

30 30 Menerga - kosteat tilat ThermoCond 29 Kuivaa, ilmastoi ja lämmittää Täysin ilma- ja vesitiivis polypropyleenivaihdinkenno Sisältää lämpöpumpun Energiaa säästävät EC-puhaltimet Jatkusvasti säädeltävä kierrätysilmapelti Monipuoliset ilmakanavaliitännät Erinomainen korroosion ja vanhenemisen kesto Huolehtii allastilan ilmanvaihdosta, lämmityksestä ja ilman kuivauksesta. Pienten uimahallien ilmanvaihtoyksikkö risti-vastavirta levylämmönvaihtimella ja jälkilämmityspatterilla. ThermoCond 29 -sarjassa myös lisänä sisäänrakennettu lämpöpumppu. ThermoCond -järjestelmän avulla säilytät allastilassa optimaalisen ilmaston, joka myös suojaa tilan rakenteita liialta kosteudelta. Lisätietoa: Optimum flow rate m 3 /h Heat recovery efficiency % Dehumidification capacity according to VDI 2089 kg/h 6,6 9,0 12,1 15,1 21,1 Dehumidification capacity in recirc mode kg/h 4,0 4,9 6,4 8,2 11,8 Heating capacity of heat pump 2 COP 4,82 5,08 4,94 5,25 5,17 Total electrical power rating 3 kw 2,07 2,38 3,37 3,90 5,96 Max. current consumption 3 A 13,3 7,5 8,9 10,1 17,6 Operating voltage 3 / N / PE 400 V 50 Hz Ext. pressure losses Supply and fresh air channel Pa Return and exhaust air channel Pa

31 Menerga - kosteat tilat 31 Tyyppi L W 1 H 2 W1 W2 H1 A C D E Paino

32 32 Topvex - Ilmankäsittelykoneet Topvex TR Tilaa säästävä kanavaliitäntä yläpuolelta Alhainen energiankulutus Energiatehokas pyörivä lämmöntalteenotto Sisäänrakennettu ja valmiiksi esiohjelmoitu ohjausjärjestelmä Vakioilmamäärä- tai vakiopaineohjaus Huoltoa helpottavat suuret tarkastusluukut Vaippa alusinkillä pinnoitettu metallilevy Tehdastestattu Topvex TR:ssä on tehokas lämmöntalteenotto ja pieni energiankulutus. Suuren lämmöntalteenottosuhteen saavuttamiseksi lämmönsiirrin on suunniteltu toimimaan alhaisella ilmannopeudella ja näin ollen myös pienellä painehäviöllä. Topvex TR:n toiminnoissa on kaikki mikä tarvitaan miellyttävän sisäilmaston aikaan saamiseen pienin käyttökustannuksin. Säästä ympäristöä käyttämällä Topvex TR:ää. Lisätietoa: TR04 HWH/L-CAV TR04 EL-CAV TR03 HWH/L-CAV TR04 EL-CAV Taajuus V/50 Hz 230 1~ 230 3~ 230 1~ 230 3~ Syöttöteho, puhallinmoottorit W 2 x x x x 693 Syöttöteho, sähkölämmityspatteri kw - 3,99-3 Sulake A 10 3 x x 16 Kotelointiluokka IP Paino kg Suodatin, tuloilma F7 F7 F7 F7 Suodatin, poistoilma F5 F5 F5 F5 Tuloilma Lämpöhyötysuhde SFP 3,0 SFP 2,5 SFP 2,0 A C η SFP 1,5 E Poistoilma E C A Tuotenumero TR03 HWH-L-CAV TR03 HWH-R-CAV TR03 HWL-L-CAV TR03 HWL-R-CAV TR03EL-L-CAV TR03EL-R-CAV TR04 HWH-L-CAV TR04 HWH-R-CAV TR04 HWL-L-CAV TR04 HWL-R-CAV TR04EL-L-CAV TR04EL-R-CAV 27865

33 Topvex - Ilmankäsittelykoneet 33 Topvex TR HWH-L-CAV (vasen) B 43 D E 102 A C 62 = tuloilma = jäteilma = poistoilma = ulkoilma øl 15R (½") A B C D E F G H I J K L N TR TR

34 34 Topvex - Ilmankäsittelykoneet Topvex SR Alhainen energiankulutus Energiatehokas pyörivä lämmöntalteenotto Sisäänrakennettu ja valmiiksi esiohjelmoitu ohjausjärjestelmä Vakioilmamäärä- tai vakiopaineohjaus Huoltoa helpottavat suuret tarkastusluukut Kuljetettavissa 900mm aukosta Vaippa alusinkillä pinnoitettu metallilevy Tehdastestattu SR03 Topvex SR:ssä on tehokas lämmöntalteenotto ja pieni energiankulutus. Suuren lämmöntalteenottosuhteen saavuttamiseksi lämmönsiirrin on suunniteltu toimimaan alhaisella ilmannopeudella ja näin ollen myös pienellä painehäviöllä. Topvex SR:n toiminnoissa on kaikki mikä tarvitaan miellyttävän SR04 sisäilmaston aikaan saamiseen pienin käyttökustannuksin. Säästä ympäristöä käyttämällä Topvex SR:ää. Lisätietoa: SR03 HWH/L-CAV SR03 EL-CAV SR04 HWH/L-CAV SR04 EL-CAV Taajuus V/50 Hz 230 1~ 400 3N~ 230 1~ 400 3N~ Syöttöteho, puhallinmoottorit W 2 x x x x 730 Syöttöteho, sähkölämmityspatteri kw - 3-3,99 Sulake A 10 3 x x 16 Kotelointiluokka IP Paino kg Suodatin, tuloilma F7 F7 F7 F7 Suodatin, poistoilma F5 F5 F5 F5 Poistoilma Tuloilma A A Lämpöhyötysuhde SFP 3,0 C C B SFP 2,0 SFP 2,5 B η E D E SFP 1,5 D F F

35 Topvex - Ilmankäsittelykoneet 35 Topvex SR HWH-L-CAV (vasen) SR ø315 15R ½" SR04 62 F G F 15R ½" 111 H B K I J I H 106 E C D A 30 A B C D E F G H I J K SR Tuotenumero SR03 HWH-L-CAV SR03 HWH-R-CAV SR03 HWL-L-CAV SR03 HWL-R-CAV SR03EL-L-CAV SR03EL-R-CAV SR04 HWH-L-CAV SR04 HWH-R-CAV SR04 HWL-L-CAV SR04 HWL-R-CAV SR04EL-L-CAV SR04EL-R-CAV 27889
