Suunniteltu erityisesti nopeaan ja tehokkaaseen haitallisen savun ja kaasujen poistamiseen palotilanteessa. Soveltuvat asennettaviksi teollisiin tai kaupallisiin rakennuksiin.

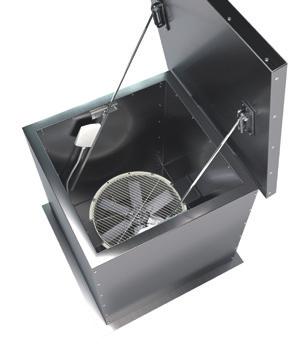

1 THT/HATCH 400 C/2h ja 300 C/2h -luokitellut dynaamiset savunpoistojärjestelmät moottoroidulla avaustoiminnolla. Varustettu kattoasennetulla poistopuhaltimella, joka poistaa savun palotilanteessa Dynaamiset poistojärjestelmät, joissa kattoasennetut poistopuhaltimet ja moottoroitu avaustoiminto. Suunniteltu erityisesti nopeaan ja tehokkaaseen haitallisen savun ja kaasujen poistamiseen palotilanteessa. Soveltuvat asennettaviksi teollisiin tai kaupallisiin rakennuksiin. Hyväksytty standardin EN mukaisesti F-400- ja F-300-sertifikaatilla. Nopea savun poisto mahdollistaa sammutusmiehistön tehokkaan toiminnan, nopean ihmisten evakuoinnin ja estää uusien tulilähteiden syntymisen ja rakennuksen lisävauriot. Voidaan käyttää myös ympäristön ilmanvaihtoon rakennuksissa, mihin se on asennettu. Puhallin: Erittäin tukeva rakenne, joka kestää äärimmäisiä sään vaihteluita. Laitteiston rakenne valmistettu ruostesuojatusta sinkitystä teräsmetallilevystä. Vesitiivis rakenne veden sisäänpääsyn estämiseksi. 60 mm lämpöeristys estää kuuman ilman hävikkiä talvikaudella. Mukautuva helma asianmukaiseen ja helppoon kattoasentamiseen. Huoltokytkin, jossa NA/NC-lisäkosketin laitteen irtikytkennän ohjaukseen. Kattoasenteisilla poistopuhaltimilla varustettuna F-400:lla on sertifikaattinumero 0370-CPR-1827 ja F-300:lla sertifikaattinumero 0370-CPR Putkimainen teräslevykotelo polyesterihartsiruosteenestokäsittelyllä. Alumiinivaletut suunnattavat siipipyörät. Järjestelmän avaus: Moottoroidut avautuvat varret koteloidulla IP65-mekanismilla. 230 VAC/50 Hz virransyöttö. Vahvistettu, taattu järjestelmä yli toiminnon maksimikuormalla. Maksimikuorma 1000 Nw. Automaattinen avaus ulkoisen ohjausjärjestelmän signaalin kautta (paloasema, savunilmaisin...). Ohjausjärjestelmä ei kuulu toimitukseen. Rajakytkin luukun asennon ilmoittamiseen. Moottori: H-luokan moottorit, S1 jatkuva käyttö ja S2 hätäkäyttö, kuulalaakereilla ja IP55 suojauksella. IE3 tehomoottorit, joiden teho on yhtä suuri tai suurempi kuin 0,75 kw, paitsi yksivaiheiset, 2-nopeuksinen ja 8-napainen. Kolmevaiheinen 230/400 V-50 Hz (3 kw saakka) ja 400/690 V-50 Hz (3 kw ylittäviin tehoihin). Kuljetettavan ilman enimmäislämpötila: S1-25 C +40 C jatkuvaan käyttöön, soveltuu myös lämpimään ilmastoon lämpötilan ollessa enintään 50 C. S2-käytössä 300 C/2 h, 400 C/2 h. Viimeistely: Korroosiota kestävä viimeistely sinkitylle teräslevylle. Pyynnöstä: Polyesterihartsimaalattu ruosteenestomaaliviimeistely. Moottoroidut avausvarret, joiden syöttöjännite on 24 V. DC Tilauskoodi THT/HATCH 40 2T 1 N 1 G THT/HATCH: 400 C/2h ja 300 C/2h -luokitellut dynaamiset savunpoistojärjestelmät moottoroidulla avaustoiminnolla. Varustettu kattoasennetulla poistopuhaltimella, joka poistaa savun palotilanteessa Koko Moottorin T=kolmivaiheinen napojen määrä 2=2900 rpm. 50 Hz 4=1400 rpm. 50 Hz 6=900 rpm. 50 Hz Moottorin teho (HP) Sähköiset lisälaitteet N= ei lisälaitteita Y= rajoituskytkin Avausjärjestelmän virransyöttö 1=230 V.AC 2=24 V.DC Viimeistely G=sinkitty P=maalattu erityisvärillä 136

2 Erp. (Energy Related Products) Direktiiviä 2009/125/EY koskevat tiedot voidaan ladata SODECA:n verkkosivulta tai QuickFan-valitsijalta. Tekniset ominaisuudet Malli Nopeus Suurin sallittu virta (A) Asennettu teho Suurin virtausnopeus Äänenpainetaso Keskim. paino (kierrosta/min) 230 V 400 V 690 V (kw) (m 3 /t) db(a) (kg) According ErP THT/HATCH-40-2T-1 IE ,15 1,80 0, THT/HATCH-40-2T-1.5 IE ,70 2,70 1, THT/HATCH-45-2T-2 IE ,90 3,40 1, THT/HATCH-45-2T-3 IE ,70 5,00 2, THT/HATCH-50-2T-4 IE ,20 6,50 3, THT/HATCH-56-2T-5.5 IE ,50 5,50 4, THT/HATCH-56-2T-7.5 IE ,60 6,14 5, THT/HATCH-63-4T-3 IE ,00 5,20 2, THT/HATCH-63-4T-4 IE ,40 6,60 3, THT/HATCH-63-6T-1 IE ,70 2,70 0, THT/HATCH-80-4T-3 IE ,00 5,20 2, THT/HATCH-80-4T-4 IE ,40 6,60 3, THT/HATCH-80-4T-5.5 IE ,40 4,80 4, THT/HATCH-80-4T-7.5 IE ,60 7,30 5, THT/HATCH-80-6T-1.5 IE ,50 3,20 1, THT/HATCH-80-6T-2 IE ,40 4,30 1, THT/HATCH-90-4T-7.5 IE ,60 7,30 5, THT/HATCH-90-4T-10 IE ,70 10,20 7, THT/HATCH-90-4T-15 IE ,00 12,70 11, THT/HATCH-90-6T-3 IE ,50 5,50 2, THT/HATCH-90-6T-4 IE ,50 7,80 3, THT/HATCH-100-4T-10 IE ,70 10,20 7, THT/HATCH-100-4T-15 IE ,00 12,70 11, THT/HATCH-100-4T-20 IE ,00 16,70 15, THT/HATCH-100-6T-5.5 IE ,00 6,40 4, THT/HATCH-100-6T-7.5 IE ,40 7,20 5, THT/HATCH-125-4T/6-25 IE ,00 21,36 18, THT/HATCH-125-4T/6-30 IE ,00 24,25 22, THT/HATCH-125-4T/6-40 IE ,00 33,49 30, THT/HATCH-125-4T/6-50 IE ,00 42,15 37, THT/HATCH-125-4T/9-25 IE ,00 21,36 18, THT/HATCH-125-4T/9-30 IE ,00 24,25 22, THT/HATCH-125-4T/9-40 IE ,00 33,49 30, THT/HATCH-125-4T/9-50 IE ,00 42,15 37, THT/HATCH-125-6T/6-5.5 IE ,00 6,35 4, THT/HATCH-125-6T/6-7.5 IE ,00 8,08 5, THT/HATCH-125-6T/6-10 IE ,60 10,74 7, THT/HATCH-125-6T/6-15 IE ,00 15,01 11, THT/HATCH-125-6T/6-20 IE ,50 20,50 15, THT/HATCH-125-6T/9-10 IE ,60 10,74 7, THT/HATCH-125-6T/9-15 IE ,00 15,01 11, THT/HATCH-125-6T/9-20 IE ,50 20,50 15, Dynaamisen poistojärjestelmän tekniset ominaisuudet perustuvat standardiin EN ja EN Malli Hyväksyntä C Moottorin eristysluokka Kestävyys Käyttöhuonelämpötila Tuulikuorma (Pa) Lumikuorma (Pa) THT/HATCH F-400 Luokka H RE T (-25) WL 200 SL 800 THT/HATCH 125 F-400 Luokka H RE 1000 T (0) WL 200 SL

Akustiset ominaisuudet Ilmoitetut arvot on määritelty mittaamalla vapaassa kentässä saavutettu äänenpainetaso ja ääniteho db(a) etäisyydellä, joka vastaa kaksinkertaista puhaltimen kokoa lisättynä

3 Akustiset ominaisuudet Ilmoitetut arvot on määritelty mittaamalla vapaassa kentässä saavutettu äänenpainetaso ja ääniteho db(a) etäisyydellä, joka vastaa kaksinkertaista puhaltimen kokoa lisättynä siipipyörän halkaisijalla vähimmäisetäisyyden ollessa 1,5 m. Äänen tehon spektri Lw(A) asteikolla db(a) / Hz-taajuuskaista. Malli Malli , , , , T/ , T/ T/ T/ T/ T/ T/ , T/ , T/6-5, T T/6-7, T/ , T/ T/ T/ T/ T/ Mitat mm THT/HATCH Malli A B C D ød1 E F H H1 J K THT/HATCH THT/HATCH THT/HATCH THT/HATCH THT/HATCH THT/HATCH THT/HATCH THT/HATCH THT/HATCH-125 Malli A B C D ød1 E F H H1 J K THT/HATCH Asennuskaavio 1. THT/HATCH-kotelo 2. THT-puhallin 3. Moottoroidut varret (230 VAC tai 24 VDC x2) 4. Impulssisuojasäleikkö 5. Liitäntälaippa sisääntulokanavassa 6. Sisääntulon suojasäleikkö (lisävaruste) 7. Katon avaus 8. Katto 9. Suojaus vedenpääsyä vastaan. 10. Suora asennus säätöalustalevyä käyttämällä Käyttölaitteen virransyöttö 1x230 V, 50 Hz tai 24 VDC Moottorin virransyöttö: 3X400 V 50 Hz Esiasennettu valmistajan toimesta. Suoritetaan asentajan toimesta. Huomautus: Suosittelemme käyttämään sähkökäynnistintä moottoreille, joiden teho on suurempi kuin 5,5 kw. 138

4 Ominaiskäyrät Q= virtausnopeus m 3 /t, m 3 /s ja cfm. Pe= staattinen paine mmh 2 O, Pa ja inwg. 2T=3000 rpm 2T=3000 rpm 4T=1500 rpm 4T=1500 rpm 6T=1000 rpm 6T=1000 rpm 139

5 Ominaiskäyrät Q= virtausnopeus m 3 /t, m 3 /s ja cfm. Pe= staattinen paine mmh 2 O, Pa ja inwg. 4T/6=1500 rpm 4T/9=1500 rpm 6T/6=1000 rpm 6T/9=1000 rpm 140
