Ammoniumsulfaatin tuotanto nikkelin valmistuksen yhteydessä

Koko: px

Aloita esitys sivulta:

Download "Ammoniumsulfaatin tuotanto nikkelin valmistuksen yhteydessä"

Mikko Kahma
5 vuotta sitten
Katselukertoja:

Ammoniumsulfaatin tuotanto nikkelin valmistuksen yhteydessä Nornickel Harjavallan yleisesittely Nornickel Harjavallan valmistusprosessi ja tuotteet Nikkelikiven liuotus laimeaan rikkihappoon Koboltin

1 Ammoniumsulfaatin tuotanto nikkelin valmistuksen yhteydessä Nornickel Harjavallan yleisesittely Nornickel Harjavallan valmistusprosessi ja tuotteet Nikkelikiven liuotus laimeaan rikkihappoon Koboltin uutto NiSO 4 -liuoksen puhdistus Nikkelin ja ammoniumsulfaatin valmistus vetypelkistyksellä Ammoniumsulfaattiliuoksen puhdistus Ammoniumsulfaatin kiteytys Nornickel Harjavallan raaka-aine-, tuote- ja ympäristötase 2016 Nornickel Harjavallan paikallinen verkostoituminen Ammoniumsulfaatin markkinointi ja toimitus Kiitän lämpimästi Hanna-Kaisa Koskista (Nornickel Harjavalta), Timo Paanasta (SSAB/Raahe), AMK insinööri Henry Rosenbergia esityksen eri valmisteluvaiheissa saamastani arvokkaasta avusta

4 Hydrometallurgian perusyksikköprosesseja 1. Liuotus 2. Liuospuhdistus 3. Tuotteen saostus/talteenotto 4. Lisäksi tarvittaessa tulee myös muita yksikköprosesseja, joita ovat mm: raaka-aineen aktivointi liuottimen ja kemikaalien regenerointi ja kierrätysjätteiden käsittely Timo Paananen

5 Ni-kiviraaka-aine tulee Norilsk Nickelin Venäjän yksiköistä (70 % Taimyristä ja 30 % Kuolasta) Kuparisulfidi Nornickel Harjavallan valmistusprosessi ja tuotteet

6 Nikkelisulfaatti- ja ammoniumsulfaattivirtaukset Henry Rosenberg

7 Syöte Orgaaninen uuttoliuotin Koboltin uutto Syötteen kerosiinipesu (K1) hydrauliikkaöljyjen ja rasvojen poistamiseksi Koboltin uutto (E1- E4) Toinen kerosiinipesu (K2) => NiSO 4 -liuos Orgaanisen uuttoliuottimen puhdistus nikkelistä (W1-W5) Koboltin takaisin uutto (S1-S4) => CoSO 4 -liuos Sinkin ja raudan erotus (W) NiSO 4 -liuos CoSO 4 -liuos

8 Koboltin uutto Syöte NiSO 4 -liuos CoSO 4 -liuos

9 NiSO 4 -liuoksen aktiivihiilisaostus Henry Rosenberg

NiSO 4 -liuoksen vetypelkistys NH 3 NiSO 4 -liuos (NH 4 ) 2 SO 4 Vetypelkistysprosessin kehittäminen on alun perin tapahtunut nikkelin valmistuksen ehdoilla: H 2

10 NiSO 4 -liuoksen vetypelkistys NH 3 NiSO 4 -liuos (NH 4 ) 2 SO 4 Vetypelkistysprosessin kehittäminen on alun perin tapahtunut nikkelin valmistuksen ehdoilla: H 2 toimii pelkistimenä NH 3 kompleksoi liuoksen nikkelin ja neutraloi pelkistysreaktiossa syntyvän hapon (NH 4 ) 2 SO 4 estää liuoksen sakkautumisen Henry Rosenberg

11 Ammoniumsulfaattiliuoksen puhdistus Henry Rosenberg

Ni-BRIKETTI Ammoniumsulfaatin kiteytys Nikkelisaostuksessa tuleva (NH 4 ) 2 SO 4 -liuos johdetaan kaksivaiheiseen alipainehaihdutukseen, jossa sen tiheys nostetaan tavoitearvoon haihduttamalla

12 Ni-BRIKETTI Ammoniumsulfaatin kiteytys Nikkelisaostuksessa tuleva (NH 4 ) 2 SO 4 -liuos johdetaan kaksivaiheiseen alipainehaihdutukseen, jossa sen tiheys nostetaan tavoitearvoon haihduttamalla liuoksesta vettä, Liuoksen lämmitys tapahtuu höyryllä ja lauhteella, Alipaine haihduttamoon saadaan aikaan tyhjöpumpuilla, Kiteytetystä (NH 4 ) 2 SO 4 - liuoksesta osa käytetään uudelleen pelkistyksessä ja osa kuivataan arinakuivaimissa Henry Rosenberg

Raaka-aine-, tuote- ja ympäristötase 2016 Sekundäärienergian iso osuus lämmöstä Rikkihappo (43 000 t/a) on

13 Raaka-aine-, tuote- ja ympäristötase 2016 Sekundäärienergian iso osuus lämmöstä Rikkihappo ( t/a) on sekundääri raaka-aine Ammoniakkia ja vetyä tarvitaan ensisijaisesti nikkelisulfaattiliuoksen vetypelkistyksessä

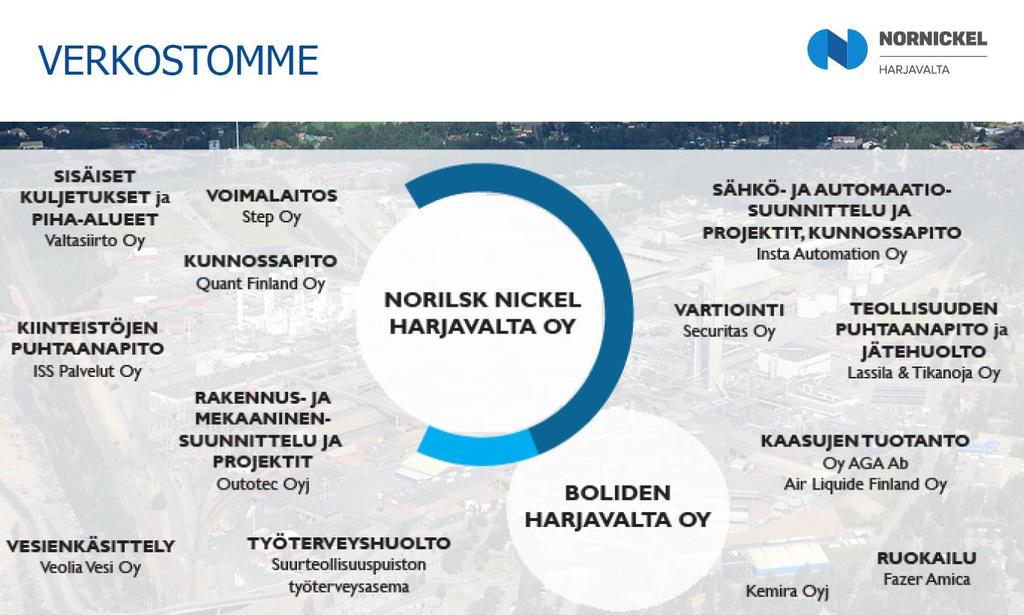

14 Nornickel Harjavallan paikallinen verkostoituminen

15 Ammoniumsulfaatin markkinointi ja toimitus NT Ltd. provides approximately tpy of high quality white ammonium sulfate fertilizer (Finnish white) from Nornickel Harjavalta to farmers and industrialists around the world. NT directors are acutely conscious that achieving global success in manufacturing and marketing complex chemicals that are widely used - including in the food chain - means adhering to the highest standards of health, safety and environment protection.

16 Pidetään pallo pelissä myös tulevaisuudessa
