KX6-SARJAN OHJEELLINEN SÄHKÖKYTKENTÄ 400V/3~/50Hz

Transkriptio

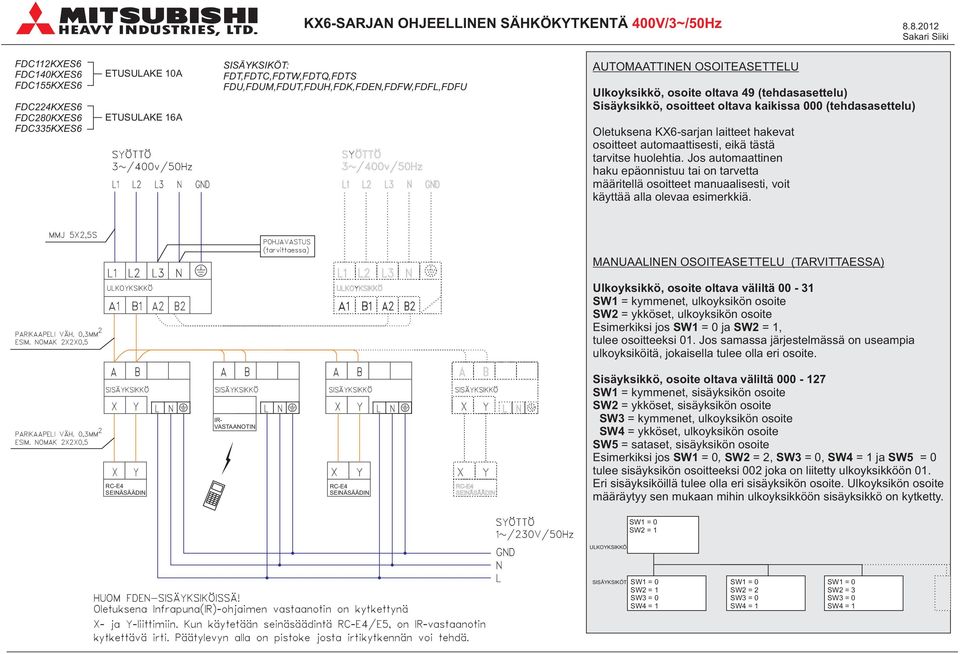

1 KX6-SARJAN OHJEELLINEN SÄHKÖKYTKENTÄ 400V/3~/50Hz Sakari Siiki FDC112KXES6 FDC140KXES6 FDC155KXES6 FDC224KXES6 FDC280KXES6 FDC335KXES6 ETUSULAKE 10A ETUSULAKE 16A SYÖTTÖ 3~/400v/50Hz L1 L2 L3 N GND SISÄYKSIKÖT: FDT,FDTC,FDTW,FDTQ,FDTS FDU,FDUM,FDUT,FDUH,FDK,FDEN,FDFW,FDFL,FDFU SYÖTTÖ 3~/400v/50Hz L1 L2 L3 N GND AUTOMAATTINEN OSOITEASETTELU Ulkoyksikkö, osoite oltava 49 (tehdasasettelu) Sisäyksikkö, osoitteet oltava kaikissa 000 (tehdasasettelu) Oletuksena KX6-sarjan laitteet hakevat osoitteet automaattisesti, eikä tästä tarvitse huolehtia. Jos automaattinen haku epäonnistuu tai on tarvetta määritellä osoitteet manuaalisesti, voit käyttää alla olevaa esimerkkiä. MMJ 5X2,5S PARIKAAPELI VÄH. 0,3MM 2 ESIM. NOMAK 2X2X0,5 PARIKAAPELI VÄH. 0,3MM 2 ESIM. NOMAK 2X2X0,5 L1 L2 L3 N ULKOYKSIKKÖ A1 A B1 B X Y X Y RC-E4 SEINÄSÄÄDIN A2 B2 A B A B SISÄYKSIKKÖ SISÄYKSIKKÖ SISÄYKSIKKÖ SISÄYKSIKKÖ L N L N X Y L N IR- VASTAANOTIN POHJAVASTUS (tarvittaessa) X L1 L2 L3 N ULKOYKSIKKÖ A1 Y B1 RC-E4 SEINÄSÄÄDIN A2 B2 A X B X Y Y RC-E4 SEINÄSÄÄDIN L N MANUAALINEN OSOITEASETTELU (TARVITTAESSA) Ulkoyksikkö, osoite oltava väliltä SW1 = kymmenet, ulkoyksikön osoite SW2 = ykköset, ulkoyksikön osoite Esimerkiksi jos SW1 = 0 ja SW2 = 1, tulee osoitteeksi 01. Jos samassa järjestelmässä on useampia ulkoyksiköitä, jokaisella tulee olla eri osoite. Sisäyksikkö, osoite oltava väliltä SW1 = kymmenet, sisäyksikön osoite SW2 = ykköset, sisäyksikön osoite SW3 = kymmenet, ulkoyksikön osoite SW4 = ykköset, ulkoyksikön osoite SW5 = sataset, sisäyksikön osoite Esimerkiksi jos SW1 = 0, SW2 = 2, SW3 = 0, SW4 = 1 ja SW5 = 0 tulee sisäyksikön osoitteeksi 002 joka on liitetty ulkoyksikköön 01. Eri sisäyksiköillä tulee olla eri sisäyksikön osoite. Ulkoyksikön osoite määräytyy sen mukaan mihin ulkoyksikköön sisäyksikkö on kytketty. HUOM FDEN-SISÄYKSIKÖISSÄ! Oletuksena Infrapuna(IR) ohjaimen vastaanotin on kytkettynä X ja Y liittimiin. Kun käytetään seinäsäädintä RC E4/E5, on IR vastaanotin kytkettävä irti. Päätylevyn alla on pistoke josta irtikytkennän voi tehdä. SYÖTTÖ 1~/230V/50Hz GND N L ULKOYKSIKKÖ SISÄYKSIKÖT SW1 = 0 SW2 = 1 SW1 = 0 SW2 = 1 SW3 = 0 SW4 = 1 SW1 = 0 SW2 = 2 SW3 = 0 SW4 = 1 SW1 = 0 SW2 = 3 SW3 = 0 SW4 = 1

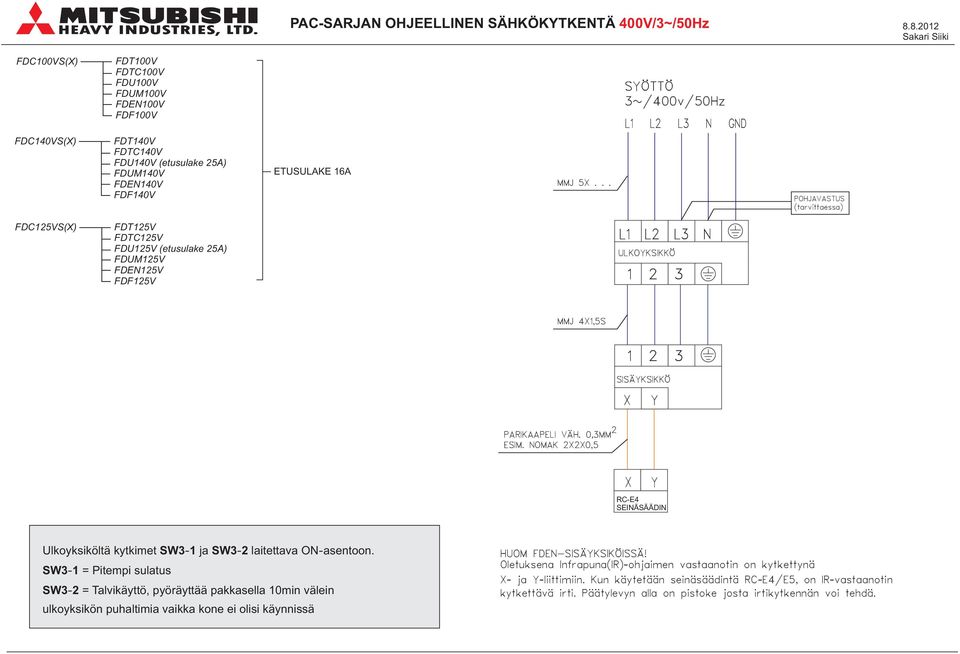

2 PAC-SARJAN OHJEELLINEN SÄHKÖKYTKENTÄ 400V/3~/50Hz Sakari Siiki FDC100VS(X) FDC140VS(X) FDT100V FDTC100V FDU100V FDUM100V FDEN100V FDF100V FDT140V FDTC140V FDU140V (etusulake 25A) FDUM140V FDEN140V FDF140V ETUSULAKE 16A MMJ 5X... SYÖTTÖ 3~/400v/50Hz L1 L2 L3 N GND POHJAVASTUS (tarvittaessa) FDC125VS(X) FDT125V FDTC125V FDU125V (etusulake 25A) FDUM125V FDEN125V FDF125V L1 L2 L3 N ULKOYKSIKKÖ MMJ 4X1,5S SISÄYKSIKKÖ X Y 2 PARIKAAPELI VÄH. 0,3MM ESIM. NOMAK 2X2X0,5 X Y RC-E4 SEINÄSÄÄDIN Ulkoyksiköltä kytkimet SW3 1 ja SW3 2 laitettava ON asentoon. SW3 1 = Pitempi sulatus SW3 2 = Talvikäyttö, pyöräyttää pakkasella 10min välein ulkoyksikön puhaltimia vaikka kone ei olisi käynnissä HUOM FDEN-SISÄYKSIKÖISSÄ! Oletuksena Infrapuna(IR) ohjaimen vastaanotin on kytkettynä X ja Y liittimiin. Kun käytetään seinäsäädintä RC E4/E5, on IR vastaanotin kytkettävä irti. Päätylevyn alla on pistoke josta irtikytkennän voi tehdä.

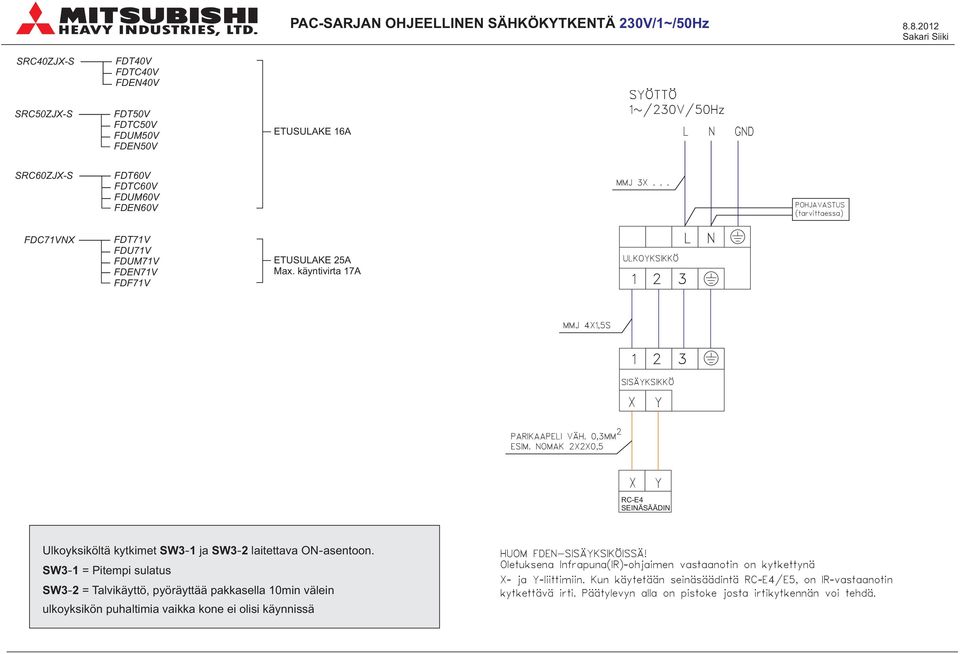

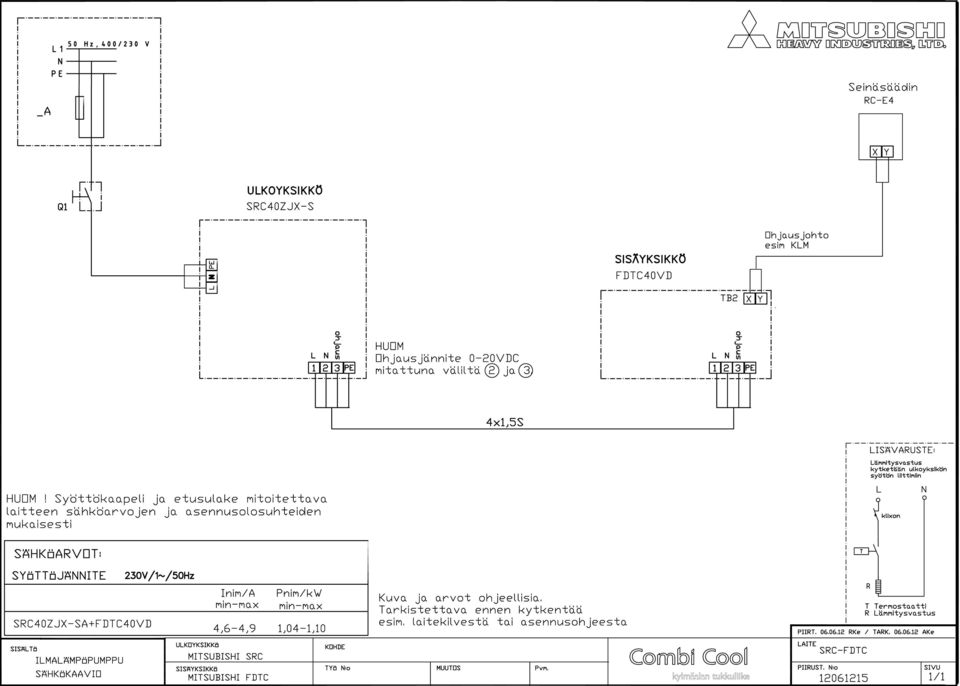

3 PAC-SARJAN OHJEELLINEN SÄHKÖKYTKENTÄ 230V/1~/50Hz Sakari Siiki SRC40ZJX-S SRC50ZJX-S FDT40V FDTC40V FDEN40V FDT50V FDTC50V FDUM50V FDEN50V ETUSULAKE 16A SYÖTTÖ 1~/230V/50Hz L N GND SRC60ZJX-S FDT60V FDTC60V FDUM60V FDEN60V MMJ 3X... POHJAVASTUS (tarvittaessa) FDC71VNX FDT71V FDU71V FDUM71V FDEN71V FDF71V ETUSULAKE 25A Max. käyntivirta 17A ULKOYKSIKKÖ L N MMJ 4X1,5S 2 PARIKAAPELI VÄH. 0,3MM ESIM. NOMAK 2X2X0,5 SISÄYKSIKKÖ X Y X Y RC-E4 SEINÄSÄÄDIN Ulkoyksiköltä kytkimet SW3 1 ja SW3 2 laitettava ON asentoon. SW3 1 = Pitempi sulatus SW3 2 = Talvikäyttö, pyöräyttää pakkasella 10min välein ulkoyksikön puhaltimia vaikka kone ei olisi käynnissä HUOM FDEN-SISÄYKSIKÖISSÄ! Oletuksena Infrapuna(IR) ohjaimen vastaanotin on kytkettynä X ja Y liittimiin. Kun käytetään seinäsäädintä RC E4/E5, on IR vastaanotin kytkettävä irti. Päätylevyn alla on pistoke josta irtikytkennän voi tehdä.

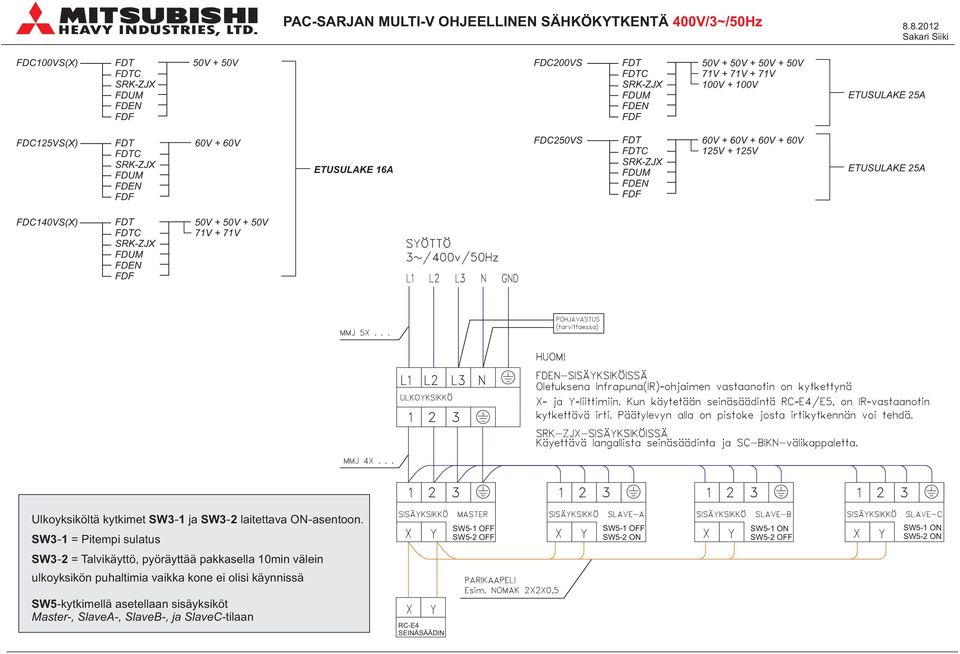

4 PAC-SARJAN MULTI-V OHJEELLINEN SÄHKÖKYTKENTÄ 400V/3~/50Hz Sakari Siiki FDC100VS(X) FDT FDTC SRK-ZJX FDUM FDEN FDF 50V + 50V FDC200VS FDT FDTC SRK-ZJX FDUM FDEN FDF 50V + 50V + 50V + 50V 71V + 71V + 71V 100V + 100V ETUSULAKE 25A FDC125VS(X) FDT FDTC SRK-ZJX FDUM FDEN FDF 60V + 60V ETUSULAKE 16A FDC250VS FDT FDTC SRK-ZJX FDUM FDEN FDF 60V + 60V + 60V + 60V 125V + 125V ETUSULAKE 25A FDC140VS(X) FDT FDTC SRK-ZJX FDUM FDEN FDF 50V + 50V + 50V 71V + 71V SYÖTTÖ 3~/400v/50Hz L1 L2 L3 N GND MMJ 5X... MMJ 4X... L1 L2 L3 N ULKOYKSIKKÖ POHJAVASTUS (tarvittaessa) HUOM! FDEN-SISÄYKSIKÖISSÄ Oletuksena Infrapuna(IR) ohjaimen vastaanotin on kytkettynä X ja Y liittimiin. Kun käytetään seinäsäädintä RC E4/E5, on IR vastaanotin kytkettävä irti. Päätylevyn alla on pistoke josta irtikytkennän voi tehdä. SRK-ZJX-SISÄYKSIKÖISSÄ Käyettävä langallista seinäsäädinta ja SC-BIKN-välikappaletta. Ulkoyksiköltä kytkimet SW3 1 ja SW3 2 laitettava ON asentoon. SW3 1 = Pitempi sulatus SISÄYKSIKKÖ MASTER SW5-1 OFF X Y SW5-2 OFF SISÄYKSIKKÖ SLAVE-A X Y SW5-1 OFF SW5-2 ON SISÄYKSIKKÖ SLAVE-B X Y SW5-1 ON SW5-2 OFF SISÄYKSIKKÖ SLAVE-C X Y SW5-1 ON SW5-2 ON SW3 2 = Talvikäyttö, pyöräyttää pakkasella 10min välein ulkoyksikön puhaltimia vaikka kone ei olisi käynnissä SW5-kytkimellä asetellaan sisäyksiköt Master-, SlaveA-, SlaveB-, ja SlaveC-tilaan X Y RC-E4 SEINÄSÄÄDIN PARIKAAPELI Esim. NOMAK 2X2X0,5

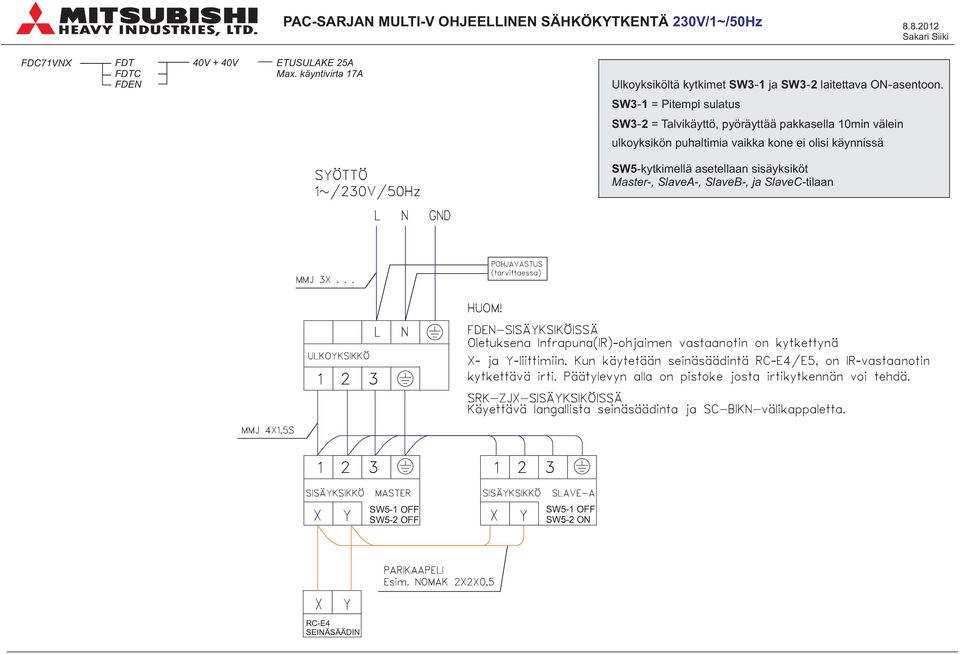

5 PAC-SARJAN MULTI-V OHJEELLINEN SÄHKÖKYTKENTÄ 230V/1~/50Hz Sakari Siiki FDC71VNX FDT FDTC FDEN 40V + 40V ETUSULAKE 25A Max. käyntivirta 17A Ulkoyksiköltä kytkimet SW3 1 ja SW3 2 laitettava ON asentoon. SW3 1 = Pitempi sulatus SW3 2 = Talvikäyttö, pyöräyttää pakkasella 10min välein ulkoyksikön puhaltimia vaikka kone ei olisi käynnissä SYÖTTÖ 1~/230V/50Hz SW5-kytkimellä asetellaan sisäyksiköt Master-, SlaveA-, SlaveB-, ja SlaveC-tilaan L N GND MMJ 3X... POHJAVASTUS (tarvittaessa) HUOM! ULKOYKSIKKÖ L N FDEN-SISÄYKSIKÖISSÄ Oletuksena Infrapuna(IR) ohjaimen vastaanotin on kytkettynä X ja Y liittimiin. Kun käytetään seinäsäädintä RC E4/E5, on IR vastaanotin kytkettävä irti. Päätylevyn alla on pistoke josta irtikytkennän voi tehdä. SRK-ZJX-SISÄYKSIKÖISSÄ Käyettävä langallista seinäsäädinta ja SC-BIKN-välikappaletta. MMJ 4X1,5S SISÄYKSIKKÖ MASTER SW5-1 OFF X Y SW5-2 OFF SISÄYKSIKKÖ SLAVE-A X Y SW5-1 OFF SW5-2 ON X Y RC-E4 SEINÄSÄÄDIN PARIKAAPELI Esim. NOMAK 2X2X0,5

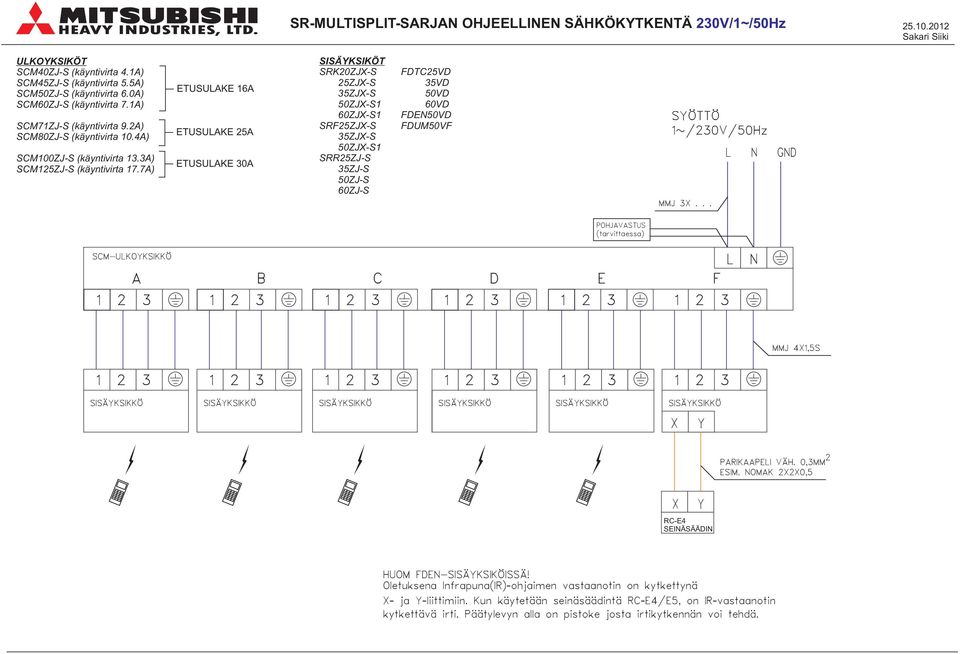

6 SR-MULTISPLIT-SARJAN OHJEELLINEN SÄHKÖKYTKENTÄ 230V/1~/50Hz Sakari Siiki ULKOYKSIKÖT SCM40ZJ-S (käyntivirta 4.1A) SCM45ZJ-S (käyntivirta 5.5A) SCM50ZJ-S (käyntivirta 6.0A) SCM60ZJ-S (käyntivirta 7.1A) SCM71ZJ-S (käyntivirta 9.2A) SCM80ZJ-S (käyntivirta 10.4A) SCM100ZJ-S (käyntivirta 13.3A) SCM125ZJ-S (käyntivirta 17.7A) ETUSULAKE 16A ETUSULAKE 25A ETUSULAKE 30A SISÄYKSIKÖT SRK20ZJX-S 25ZJX-S 35ZJX-S 50ZJX-S1 60ZJX-S1 SRF25ZJX-S 35ZJX-S 50ZJX-S1 SRR25ZJ-S 35ZJ-S 50ZJ-S 60ZJ-S FDTC25VD 35VD 50VD 60VD FDEN50VD FDUM50VF SYÖTTÖ 1~/230V/50Hz L N GND MMJ 3X... POHJAVASTUS (tarvittaessa) L A B C D E F SCM-ULKOYKSIKKÖ N MMJ 4X1,5S SISÄYKSIKKÖ SISÄYKSIKKÖ SISÄYKSIKKÖ SISÄYKSIKKÖ SISÄYKSIKKÖ SISÄYKSIKKÖ X Y 2 PARIKAAPELI VÄH. 0,3MM ESIM. NOMAK 2X2X0,5 X Y RC-E4 SEINÄSÄÄDIN HUOM FDEN-SISÄYKSIKÖISSÄ! Oletuksena Infrapuna(IR) ohjaimen vastaanotin on kytkettynä X ja Y liittimiin. Kun käytetään seinäsäädintä RC E4/E5, on IR vastaanotin kytkettävä irti. Päätylevyn alla on pistoke josta irtikytkennän voi tehdä.
