1 ILMANVAIHDON OHJAUSTAVAT 1/7 LIESIKUPUOHJAUS ILVA Takka 270M 430 ILMO SV INTELLE MAX ROCK ILKKA MUUNTAJASÄÄDIN Säädinyksikkö (105ILSY) ILVA Takka 270M 430 ILVA Kosteus SÄÄDINYKSIKKÖ MUUNTAJASÄÄDIN Ohjausyksikkö erilliskytkimellä(105ily) ILVA Takka MMO 7 X 1,5 S - (102OK) 270M 430 ILVA Kosteus OHJAUSYKSIKKÖ Swegon Oy

430 ILVA Kosteus SÄÄDINYKSIKKÖ MUUNTAJASÄÄDIN Ohjausyksikkö

2 2/7 MUUNTAJASÄÄDIN ILVA DDC (102VM) MMJ 4 X 1,5 S ILVA DDC Liitäntämoduuli 270M 430 Valittavissa - 2 eri nopeutta - Nopeuksien indikointi VAK:lle - Suodatinhälytys VAK Modulaarikaapeli RJ 9 liittimin PREMIUM SÄÄDIN (min. Ø 20 putki asennuksessa) ILMO Classic PREMIUM ILMO Swing PREMIUM 230 V SYÖTTÖ 1000 Premium MMJ 5 x 2,5 S W80 EC W100 EC W130 W230 R80 EC R85 R Pre Modulaarikaapeli RJ 9 liittimin Vakiopituus 20 m (min. Ø 20 putki asennuksessa) Premium säädin (102POK) Vakiovaruste ILVA Kosteus ILVA Takka (102TKC) Kaukovalvonta Jousipalautteiset kanavapeltimoottorit (tulo ja poisto) M-SÄÄDIN 400 M 290 Modulaarikaapeli RJ 25 liittimin Vakiopituus 20 m (min. Ø 20 putki asennuksessa) Ohjaussäädin Vakiovaruste Swegon Oy

Ø 20 putki asennuksessa) ILMO Classic PREMIUM ILMO Swing PREMIUM 230 V SYÖTTÖ 1000 Premium MMJ 5 x 2,5 S W80 EC W100 EC W130 W230 R80 EC R85 R120 440 1000 Pre Modulaarikaapeli RJ 9

3 3/7 650/850 MMJ 5 X 2,5 S MMJ 4 X 2,5 S Erillinen nopeussäädin (102KOX) X 2,5 ILVA Kosteus 4 X 2,5 4 X 2,5 ILVA Takka 4 X 1,5 24 V Kaukovalvonta 2 X 2,5 Jousipalautteinen kanavapeltimoottori T-10 + ILPO COMFORT SÄÄTÖ MMO 7 X 1,5 N JAKORASIA MMJ 5 X 1,5 N Nopeussäädin Vakiovaruste T-10 ILVA Takka ALLEVIIVATUT JOHDINKOOT JA JAKORASIA TARVITAAN TAKKAKYTKIN ASENNUKSESSA ILPO COMFORT 400 V, 16 A (Vastusteho 6 KW) 400 V, 20 A (Vastusteho 9 KW) MMJ 5 X 2,5 S MMJ 5 X 6 S Swegon Oy

JAKORASIA MMJ 5 X 1,5 N Nopeussäädin Vakiovaruste T-10 ILVA Takka ALLEVIIVATUT JOHDINKOOT JA JAKORASIA TARVITAAN

4 4/7 roof HUIPPUIMURIT HI-11, HI-12 JA HI-16, SEKÄ KANTIKKAAT ILURI JA Ohjausyksikkö erilliskytkimellä (105ILY) M MMO 7 X 1,5 S - (102OK) ILVA Kosteus OHJAUSYKSIKKÖ Säädinyksikkö (105ILSY) M HUIPPUIMURI roof HUIPPUIMURI ILURI IPO KANAVAPUHALLIN ILVA Kosteus SÄÄDINYKSIKKÖ Swegon Oy

(102OK) ILVA Kosteus OHJAUSYKSIKKÖ Säädinyksikkö (105ILSY) M HUIPPUIMURI

5 5/8 ILURI ISOT HUIPPUIMURIT TAAJUUSMUUTTAJASÄÄDÖLLÄ Koskee Ilureita 21-4, 26-4, 26-6, 31-4, 35-4, 35-6, 45-4 ja 45-6 HUOM! Käytämme 1-vaiheisia 230V taajuusmuuttajia jolloin moottorin on oltava kytkettynä kolmioon! TAMU J7 -taajuusmuuttajat 230 V MCMK 4x2,5+2,5 tai Häiriösuojatut ÖLFLEX 100CY 5G2,5 ÖCYZ-J 5x2,5 TAMU 1 TAMU 2 TAMU 3 TAMU 4 Turva M HUIPPUIMURI ILURI tai ILURI YHTEISKANAVAPUHALLIN Käyntilupa Paine-ero (117PK2) Ulkotermostaatti (117T) ILVA Kosteus Kaukovalvonta TAMU V7 -taajuusmuuttajat (PID-ohjattu) MCMK 4x2,5+2,5 tai Häiriösuojatut ÖLFLEX 100CY 5G2,5 ÖCYZ-J 5x2,5 Turva M HUIPPUIMURI ILURI tai ILURI YHTEISKANAVAPUHALLIN 230 V TAMU 1 TAMU 2 TAMU 3 TAMU 4 Käyntilupa Painelähetin(117PL) Ulkotermostaatti (117T) Kaukovalvonta ILVA CO-moduuli (117VHA) ILVA CO-Anturi (117HMA) Swegon Oy

TAMU J7 -taajuusmuuttajat 230 V MCMK 4x2,5+2,5 tai Häiriösuojatut ÖLFLEX 100CY 5G2,5 ÖCYZ-J 5x2,5 TAMU 1 TAMU 2 TAMU 3 TAMU 4 Turva M HUIPPUIMURI ILURI tai ILURI YHTEISKANAVAPUHALLIN Käyntilupa

6 ILMANVAIHDON MUUNTAJASÄÄTIMET JA SÄÄTIMET -Ohjausyksikkö, erilliskytkimellä 105ILY (vanha 105ILVAK) (LVI nro: ). Sisältää -Kytkimen sekä -yksikön, tiedot ylempänä. -säädinyksikkö 105ILSY (vanha 105ILVA) (LVI nro: ). Koteloitu muuntaja, jossa on käynnin merkkivalo sekä kytkimellä valittavissa käyttöön kolme puhallinnopeutta kuudestatoista valinnaisesta ja seis -asento. Sisältää myös tehostusreleen, johon voidaan kytkeä ulkoisia tehostuskytkimiä kuten kosteusanturi, hiilidioksidianturi jne.. Kotelon mitat 175 x 125 x 78. -yksikkö 105IY (vanha 105ILV) (LVI nro: ) Koteloitu muuntaja, jossa on valittavissa jumppereilla kolme puhallinnopeutta kuudestatoista valinnaisesta. Sisältää myös tehostusreleen, johon voidaan kytkeä ulkoisia tehostuskytkimiä kuten kosteusanturi, hiilidioksidianturi jne.. Kotelon mitat 175 x 125 x 78. -Kytkin 102OK (LVI nro: ) Sähkörasiaan sopiva, jossa on 3 nopeutta. Valinnaisena seis asento, tai pakkokytketty. Upotettava malli, sopii kojerasiaan. Tyristorisäädin Ilva 0,5A 105T05A (LVI nro: ) Tyristorisäädin Ilva 1A 105T1A (LVI nro: ) Tyristorisäädin Ilva 2A 105T2A (LVI nro: ) Tyristorisäädin Ilva 4A 105T4A (LVI nro: ) Swegon Oy

Koteloitu muuntaja, jossa on käynnin merkkivalo sekä kytkimellä valittavissa käyttöön kolme puhallinnopeutta kuudestatoista valinnaisesta ja seis -asento.

7 ILMANVAIHDON TEHOSTUSKYTKIMET ILVA-Takka/tehostus ajastimella 105TK (LVI nro: ) Jännite 230V ILVA-Kosteus 117KKH (LVI nro: ) Huoneasennus IP21, Jännite 24V 230V ILVA-Hiilidioksidi- ja lämpötilalähetin 117HDL (LVI nro: ) Jännite 24V ILVA-TR 030 Viikko/vrk-kello 105A1 (LVI nro: ) Jännite 230V ILVA-läsnäolotunnistin 102LT (LVI nro ) Jännite 24V Swegon Oy

ILVA-Hiilidioksidi- ja lämpötilalähetin 117HDL (LVI nro:7907985) Jännite 24V ILVA-TR 030

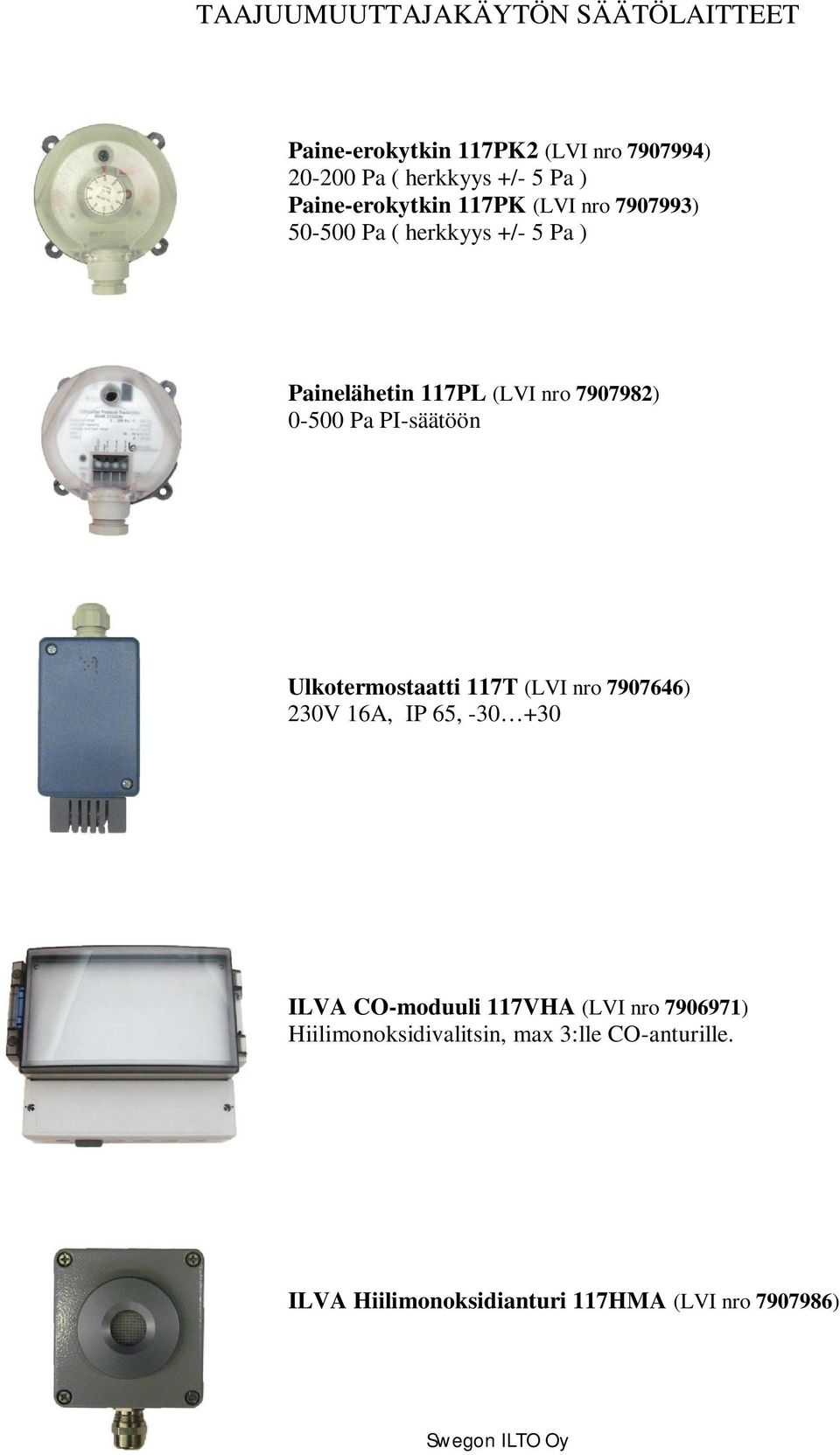

8 TAAJUUMUUTTAJAKÄYTÖN SÄÄTÖLAITTEET Paine-ero 117PK2 (LVI nro ) Pa ( herkkyys +/- 5 Pa ) Paine-ero 117PK (LVI nro ) Pa ( herkkyys +/- 5 Pa ) Painelähetin 117PL (LVI nro ) Pa PI-säätöön Ulkotermostaatti 117T (LVI nro ) 230V 16A, IP 65, ILVA CO-moduuli 117VHA (LVI nro ) Hiilimonoksidivalitsin, max 3:lle CO-anturille. ILVA Hiilimonoksidianturi 117HMA (LVI nro ) Swegon Oy

Pa PI-säätöön Ulkotermostaatti 117T (LVI nro 7907646) 230V 16A, IP 65, -30 +30 ILVA CO-moduuli 117VHA (LVI
