1 SÄHKÖSUUNNITTELUOHJE ABLOY OVIAUTOMATIIKKA

2 SÄHKÖSUUNNITTELUOHJE ABLOY OVIAUTOMATIIKKA Ovikoneistot 3 Impulssilaitteet 3 Kulunvalvonta 4 Turvalaitteet 4 Ohjelmavalintakytkimet 5 Oviautomatiikan etäohjaus 5 Palo-ovet 6 Ovikaaviot 7

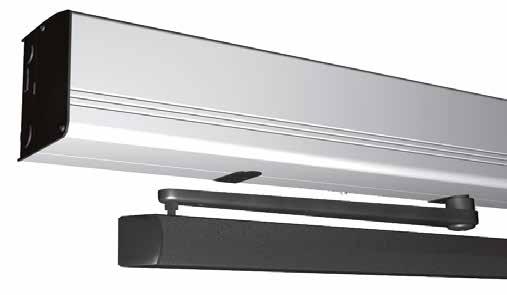

ABLOY OVIAUTOMATIIKKA OVIKONEISTOT Kääntöovikoneistot ovat yksivaiheisia ja niiden tehot vaihtelevat 70-300 W välillä koneiston mallista riippuen.

DB003/DB004 ja DB005/DB006 koneistoihin on myös saatavilla lisävarusteena erillinen akusto, joka asennetaan koneiston kotelon sisään.

Koneiston toimitukseen ei kuulu liitosjohtoa. Koneistoihin on saatavilla erillinen akkutuki DB350. Akkutuen avulla voidaan ovi avata tai sulkea sähkökatkon aikana.

Ilman paniikkisaranoita hätäpoistumistieasennuksessa on käytettävä DA069 tutka ja turvavaloverhoa sisäpuolella ns. EXIT-kytkennällä.

Ryhmittelyssä tulee huomioida myös toiminnan varmuus, esimerkiksi vierekkäiset ovet eri ryhmiin. Sähkönsyöttö voi olla varmennettu käyttökohteesta riippuen.

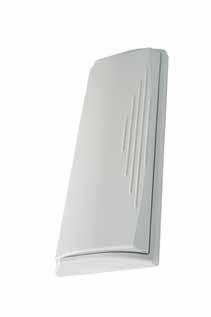

Tutkan mukana tulee oma kytkentäkaapeli, joka viedään suoraan ovikoneistolle. Tutkat voidaan asentaa seinälle tai kattoon.

Kyynärkytkimet DA033 ja DA034 toimivat avauspainikkeina ja niitä voidaan käyttää kääntö- ja liukuovissa. Kyynärkytkimet voidaan asentaa kojerasian päälle tai pintaan.

Kyynärkytkimet kaapeloidaan suoraan ovikoneistolle. Kyynärkytkin tarvitsee kaksinapaisen kaapelin, kaapelina voi käyttää esim. lukkokaapeli Abloy 18x0,14.

3 ABLOY OVIAUTOMATIIKKA OVIKONEISTOT Kääntöovikoneistot ovat yksivaiheisia ja niiden tehot vaihtelevat W välillä koneiston mallista riippuen. Kääntöovikoneistoille varataan oven saranapuolelle 1-osainen pistorasia tai 2-napainen turvakytkin. DB001 ja DB002 ovikoneistojen mukana ei tule pistotulppaliitintä. DB003/DB004 ja DB005/DB006 koneistoihin on myös saatavilla lisävarusteena erillinen akusto, joka asennetaan koneiston kotelon sisään. Liukuovikoneistot ovat yksivaiheisia ja niiden teho on maksimissaan 250 W. Liukuovikoneistoille varataan koneiston vasemmalle puolelle 1-osainen pistorasia tai 2-napainen turvakytkin. Koneiston toimitukseen ei kuulu liitosjohtoa. Koneistoihin on saatavilla erillinen akkutuki DB350. Akkutuen avulla voidaan ovi avata tai sulkea sähkökatkon aikana. Hätäpoistumisreitin liukuovissa tulee olla akkutuki, jos ovea ei ole varustettu paniikkisaranoilla DB309. Ilman paniikkisaranoita hätäpoistumistieasennuksessa on käytettävä DA069 tutka ja turvavaloverhoa sisäpuolella ns. EXIT-kytkennällä. Ovikoneistojen sähköistys on suositeltavaa suunnitella omana ryhmänä. Ryhmän etusulake 10 A ja kaapelointi esim. MMJ 3x1,5S. Koneistojen määrä ryhmässä mitoitetaan koneistojen tehojen mukaan. Ryhmittelyssä tulee huomioida myös toiminnan varmuus, esimerkiksi vierekkäiset ovet eri ryhmiin. Sähkönsyöttö voi olla varmennettu käyttökohteesta riippuen. IMPULSSILAITTEET Mikroaaltotutkat DA061 ja DA063 toimivat liiketunnistimina ja niitä voidaan käyttää kääntö- ja liukuovissa. Tutkan mukana tulee oma kytkentäkaapeli, joka viedään suoraan ovikoneistolle. Tutkat voidaan asentaa seinälle tai kattoon. Tutkan sijoittelussa tulee huomioida, että tutka tunnistaa kaikista suunnista tulevan liikkeen. Kyynärkytkimet DA033 ja DA034 toimivat avauspainikkeina ja niitä voidaan käyttää kääntö- ja liukuovissa. Kyynärkytkimet voidaan asentaa kojerasian päälle tai pintaan. Kytkin sijoitetaan korkeuteen mm. Kytkimen etäisyys kääntöovesta tulee vähintään olla oven avautumissuunnassa 2500 mm ja sulkeutumissuunnassa 1200 mm. Kyynärkytkimet kaapeloidaan suoraan ovikoneistolle. Kyynärkytkin tarvitsee kaksinapaisen kaapelin, kaapelina voi käyttää esim. lukkokaapeli Abloy 18x0,14. Mikroaaltokytkin DA021 toimii avauspainikkeena ja sitä voidaan käyttää kääntöja liukuovissa. Kytkin tunnistaa käden liikkeen jopa 50 cm etäisyydeltä. Kytkin asennetaan kojerasiaan tai pintaan erillisellä pinta-asennuskotelolla DA022. Mikroaaltokytkimien sijoituksessa noudatetaan samoja ohjeita kuin kyynärkytkimien sijoituksessa. Kytkimet kaapeloidaan suoraan ovikoneistolle. Kyynärkytkin tarvitsee nelinapaisen kaapelin, esim. lukkokaapeli Abloy 18x0,14. Vetokytkin DA008 toimii impulssilaitteena ja sitä voidaan käyttää kääntö- ja liukuovissa. Vetokytkin on jousipalautteinen. Kytkimen suojausluokka on IP67 ja se soveltuu ulkokäyttöön esimerkiksi paikkoihin, joissa on ajoneuvoliikennettä. Vetokytkin asennetaan pintaan ja sijoituksessa huomioidaan käyttötarkoitus. Kytkin kaapeloidaan suoraan ovikoneistolle. Vetokytkin tarvitsee kaksinapaisen kaapelin, kaapelina voi käyttää esim. lukkokaapeli Abloy 18x0,14. 3

KULUNVALVONTA Ovikoneiston avausimpulssi voidaan toteuttaa myös kulunvalvontajärjestelmästä. Kulunvalvonnan lukija tunnistaa kulkuoikeuden ja järjestelmä antaa ovikoneistolle avausimpulssin.

Jos lukkorunko on kytkettynä kulunvalvontaan, antaa lukon telki sisällä -tieto avausimpulssin ovikoneistolle. Huomioitava eri lukkorunkojen telki sisällä-tiedon soveltuvuus.

Yhteen suuntaan valvotussa ovessa voidaan toisen suunnan avaus toteuttaa millä tahansa muulla impulssilaitteella. Kulunvalvonnan lukijat kaapeloidaan kulunvalvonnan ovirasialle.

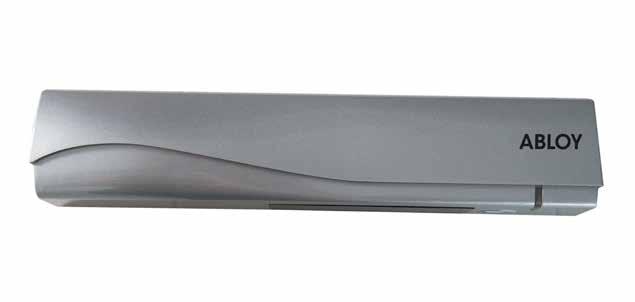

4 KULUNVALVONTA Ovikoneiston avausimpulssi voidaan toteuttaa myös kulunvalvontajärjestelmästä. Kulunvalvonnan lukija tunnistaa kulkuoikeuden ja järjestelmä antaa ovikoneistolle avausimpulssin. Oven lukkorunko voi olla kytkettynä joko kulunvalvontajärjestelmään tai suoraan kääntöovikoneistolle. Jos lukkorunko on kytkettynä kulunvalvontaan, antaa lukon telki sisällä -tieto avausimpulssin ovikoneistolle. Huomioitava eri lukkorunkojen telki sisällä-tiedon soveltuvuus. Kulunvalvonnan lukijoiden sijoituksessa huomioidaan, onko ovi yhteen vai kahteen suuntaa valvottu. Yhteen suuntaan valvotussa ovessa voidaan toisen suunnan avaus toteuttaa millä tahansa muulla impulssilaitteella. Kulunvalvonnan lukijat kaapeloidaan kulunvalvonnan ovirasialle. Ovirasia sijoitetaan ovikoneiston lähelle ja kaapeloidaan yhteys ovikoneistolle. Ovirasian ja ovikoneiston välinen kaapelointi esim. lukkokaapeli Abloy 18x0,14. Kulunvalvonnan runkokaapeli ja lukijoiden kaapelointi valitaan järjestelmän mukaan, esimerkiksi MHS 10x2x0,5. TURVALAITTEET Kääntöovisensoreita DA004, DA005 ja DA007 käytetään kääntöovikoneistojen turvalaitteina. Ovilehdessä tulee käyttää vain yhden tyyppistä ovisensoria ja ne asennetaan ovilehteen molemmille puolille. Ovisensori pysäyttää oven liikkeen tai avaa oven uudestaan havaitessaan esteen. Ovilehdessä olevat sensorit kytketään toisiinsa ja vain toisesta sensorista viedään kaapeli ovikoneistolle. Uusissa ovissa suunnitellaan tarvittavat oviputkituksen sensoreille. DA007 sisältää myös saranavälin suojauksen, joten se on sopiva valinta esim. lastentarhoihin, sairaaloihin yms. kohteisiin. Jälkiasennuksessa voidaan ovisensorin DA007 kaapelointi tehdä myös vapaana, niin että ovi pääsee aukeamaan. Ovisensoreiden mukana tulee oma kytkentäkaapeli. Turvavaloverhoa DA006 ja ja mikroaaltotutka- ja turvavaloverhoyhdistelmiä DA068 ja DA069 käytetään liukuovikoneistojen turvalaitteina. DA069:ssä on kuntovalvottu tutka ja valoverhon suuntauksen apuvalo. Hätäpoistumisteillä tulee käyttää DA069 tutkaa ns. EXIT-kytkennällä hätäpoistumissuuntaan ellei käytetä paniikkisaranaa DB309. Tutkat ja turvavaloverhot asennetaan oviaukon päälle liukuoven molemmille puolille. Mikroaaltotutka avaa oven, kun liike on ovea kohti. Turvavaloverho tunnistaa sekä liikkeen että läsnäolon ja pysäyttää tai avaa oven. Tutkat ja turvavaloverhot kaapeloidaan suoraan ovikoneistolle ja niiden mukana tulee oma kytkentäkaapeli. Hätäavauspainiketta DA025 voidaan käyttää kääntö- ja liukuovikoneistoissa. Painiketta painamalla saadaan aikaan oven hätäavautuminen tai hätäseis. Hätäavauspainike sijoitetaan oven läheisyyteen ja kaapeloidaan suoraan ovikoneistolle. Kaapelointi esim. KLMA 4x0,8+0,8. Standardi EN ei vaadi hätäpoistumistien oville hätäavauspainiketta, mutta se voidaan lisätä haluttaessa. 4

5 OHJELMAVALINTAKYTKIMET Kääntöovikoneistoissa on ohjelmavalintakytkin vakiona päätylevyssä, mutta tarvittaessa se voidaan korvata erillisellä valintakytkimellä. Valintakytkin sijoitetaan käyttötarpeen mukaan ja kaapeloidaan suoraan ovikoneistolle. Valintakytkimen kaapelointi vähintään 4-johtiminen ohjauskaapeli tai esim. lukkokaapeli Abloy 18x0,14. Kaapelin maksimipituudeksi suositellaan 10 m. Pidemmät kaapelointimatkat tulee tarkastella tapauskohtaisesti. DA460 kääntöovikoneiston kanssa käytetään ohjelmavalintakytkimiä DA039 ja DA049. DA039 on pinta-asenteinen. DA049 on uppoasenteinen ja asennetaan kojerasiaan, johon on pinta-asennusta varten saatavilla kotelo DB001-DB006 kääntöovikoneistojen kanssa käytetään ohjelmavalintakytkintä DB317, johon on pinta-asennusta varten saatavilla kotelo Liukuovikoneistoissa käytetään aina erillistä ohjelmavalintakytkintä. Ohjelmavalintakytkiminä käytetään DB250-sarjan kytkimiä. Ohjelmavalintakytkin sijoitetaan käyttötarpeen mukaan ja kaapeloidaan suoraan ovikoneistolle. Valintakytkimen toimitukseen sisältyy 5 m kaapeli. Tarvittaessa kytkin voidaan sijoittaa maksimissaan 500 m päähän, jolloin kaapelointi tehdään RJ45 liittimillä ja suojatulla tietoverkkokaapelilla, esim. CAT6 U/FTP. OVIAUTOMATIIKAN ETÄOHJAUS Stand alone -ovissa ja kulunvalvotuissa ovissa voidaan käyttää myös etäohjausta esimerkiksi kulunvalvontajärjestelmän kellolta tai erilliseltä painikkeelta. Etäohjauksella voidaan muuttaa ovikoneiston ohjelmaa haluttuina aikoina. PALO-OVET Palo-oven ovikoneistolle tuodaan paloilmoitinkeskukselta suljettu kärkitieto (NC). Kaapelointi esim. KLMA 4x0,8+0,8. Palo-ovien ovikoneisto on varustettava akustolla. 5

6 6

7 7

8 8

9 Abloy Oy kehittää jatkuvasti tarjoamiaan ratkaisuja ja tuotteita. Kulloinkin tarjottavat ratkaisut ja tuotteet voivat tämän vuoksi poiketa markkinointimateriaalissa ilmoitetusta. PEFC/ ABLOY suojaa ihmisiä, omaisuutta sekä liiketoimintaa maalla, merellä ja ilmassa olo suh teista riippumatta. ASSA ABLOY on maailman johtava oviympäristöratkaisujen toimittaja, joka tarjoaa asiakkailleen turvallisia ja helppokäyttöisiä sovelluksia ovien avaamiseen ja sulkemiseen. VALMISTAJA: Abloy Oy Wahlforssinkatu Joensuu Puh An ASSA ABLOY Group brand 11/2018
