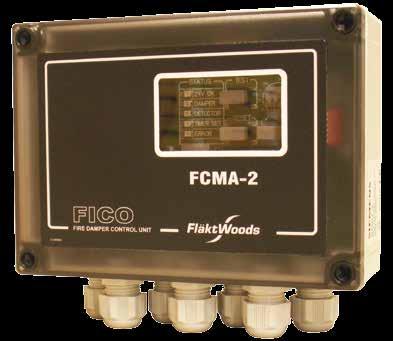

1 Valvontajärjestelmä FICO-2 Valvontajärjestemä FICO-2 Valvontajärjestelmä FICO-2 on tarkoitettu moottoroitujen palopeltien valvontaan ja testaukseen. Järjestelmä voi ohjata yhtä tai kahta palopeltiä sekä yhtä tai kahta savunilmaisinta. Järjestelmä voi lisäksi huolehtia ulkoisesta palohälytyksestä ja mm. lähettää lukitussignaalin ilmanvaihdolle. Ohjausyksikössä on palo- ja huoltohälytys sekä tulot ulkoiselle palohälytykselle ja ulkoiselle lukitukselle. Tuote on tarkoitettu asennettavaksi seinälle. Kaikki relelähdöt ovat potentiaalivapaita koskettimia, jotka on näytetty jännitteettöminä. Ohjausyksikköön FICO-2 voidaan yhdistää tavallisimmin esiintyviä savunilmaisimia. FICO-2 on tarkoitettu vähän palopeltejä käsittäviin laitteistoihin, joille kuitenkin asetetaan korkeat turvallisuusvaatimukset. Jos laitteistossa on useampia palopeltejä tai järjestelmää on tarkoitus laajentaa, ks. ohjausyksikkö FICO-128. Tuotetiedot Ohjausyksikkö FCMA-2 Automaattinen toimintatesti Manuaalinen toimintatesti Pellin ajastettu liikuttelu Palohälytys, kun ilmaisin on lauennut Huoltohälytys pellin tai ilmaisimen virheen yhteydessä Relekosketin ilmanvaihdon/puhaltimen lukitusta varten Voidaan liittää enintään kaksi peltiä (24 AC) Voidaan liittää enintään kaksi savunilmaisinta Tuotemerkintäesimerkki Ohjausyksikkö FCMA-2 Fläkt Woods FIFLO FI Oikeudet muutoksiin pidätetään.
2 Valvontajärjestelmä FICO-2 Tekniset tiedot, mitat ja painot, tuotemerkintä Mitat ja paino Asennusesimerkki Ohjausyksikkö FCMA-2 FCMA-2 Toimilaite L = 180 mm K = 130 mm S = 65 mm Paino: 0,85 kg Tekniset tiedot Toimilaite Syöttö Syöttöjännite AC 230 V Taajuus 50 Hz Virrankulutus 50 ma Maks. tehonotto 630 ma (16VA) hetkellisesti 20VA Lähdöt Palo- ja huoltohälytysrele AC 24 V, 2A Lukitusrele AC 24 V, 2A resistiivinen kuorma Sähköliitäntä Liitäntäjohto Kuparijohto 1,5 mm 2, MMJ 3x1,5 S Sallittu johdon pituus Maks. 100 m kun johto on 1,5 mm 2 Suojausluokka Kotelointiluokka IP 54 Normit ja standardit Pienjännitedirektiivi (LVD, SFS-EN : Low Voltage Directive) SFS-EN /A11: SFS-EN /C1: Sähkömagneettinen yhteensopivuus (EMC) SFS-EN :2001 Päästöt SFS-EN luokka B Häiriöiden sieto EN :1996 A1:1998 A2:2003 SFS-EN , -3, -4, -5, -6, -11 Standardointi Täyttää CE-merkinnän vaatimukset Ohjeet Tarkemmat asennus-, säätö- ja huolto-ohjeet toimitetaan jokaisen tuotteen mukana. Ohjeet ovat saatavina myös internetissä osoitteessa Tuotemerkintä Ohjausyksikkö Lisävarusteet Ks. erillinen esite FCMA-2 Fläkt Woods FIFLO FI Oikeudet muutoksiin pidätetään.

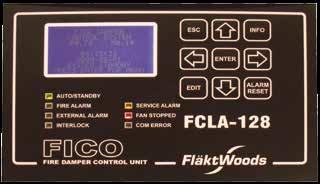

3 Valvontajärjestelmä FICO-128 Valvontajärjestelmä FICO-128 on tarkoitettu moottoroitujen palopeltien valvontaan ja testaukseen. Järjestelmän muodostavat ohjausyksikkö FCLA pääyksikkönä sekä kommunikointiyksikkö FCBA. FCBA voi ohjata kahta palopeltiä ja se asennetaan palopeltien läheisyyteen. FCLA asennetaan sopivaan paikkaan ja se voi ohjata 128 peltiä yksittäisellä tilan ilmaisulla. Palopellit voidaan jakaa ryhmiin, joissa kussakin on ilmanvaihdon lukitus. Ryhmiä voi olla maks. 10. Ohjausyksikössä on kaksi sisäistä releyksikköä yllä mainittua toimintaa varten. Mikäli tarvitaan useampia ryhmiä, enintään kahdeksan ylimääräistä, tarvitaan releen sisältävä releyksikkö FCFA. Tämä voidaan asentaa vapaavalintaiseen paikkaan ohjaussilmukassa. Ohjausyksikössä on palo- ja huoltohälytys sekä tulot ulkoiselle palohälytykselle. Tuote on tarkoitettu asennettavaksi seinälle. Kaikki relelähdöt on näytetty jännitteettöminä (potentiaalivapaat koskettimet). Ohjausyksikköön FICO-128 voidaan yhdistää tavallisimmin esiintyviä savunilmaisimia. Ne on näytetty erillisinä. Automaattisen toimintatestin aikaväli on säädettävissä. Manuaalinen toimintatesti voidaan suorittaa ohjausyksiköltä usealla tavalla: koko laitteisto, ryhmittäin tai yksittäinen kommunikointiyksikkö. Lisäksi manuaalinen toimintatesti voidaan tehdä kommunikointiyksikössä olevalla painikkeella. Toimintatesti voidaan asetella myös automaattisesti ohjelmoimalla ohjausyksikön ajastin, jolloin kaikki pellit testataan samanaikaisesti. Ohjausjärjestelmän FICO-128 lähtökohtana on ollut helppokäyttöisyys ja moduuliajattelu. Järjestelmään voidaan helposti lisätä kommunikointyksiköitä tarpeen vaatiessa. Järjestelmän hallinta ja käyttäminen on helppoa näytön valikkorakenteen ansiosta. Sen lisäksi tavallisimmille toiminnoille on pikavalintapainikkeet. Paneelissa on myös LED-merkkivalot, joiden avulla laitteiston tila selviää nopeasti. Keskitetty ohjaus ja valvonta on mahdollista sisäänrakennetun Modbus-tiedonsiirron avulla. Enintään kaksi peltiä sisältävät laitteistot, ks. valvontajärjestelmä FICO-2. Tuotetiedot Automaattinen ajastettu toimintatesti Manuaalinen toimintatesti Palo- ja huoltohälytys Ilmanvaihdon/puhaltimen lukituksen relekoskettimet maks. 10 ryhmää Voidaan liittää enintään 128 peltiä (24 V AC) Ulkoisen palohälytyksen tulo Ulkoisen lukituksen tulo (Interlock) Sisäänrakennettu tiedonsiirto (Modbus) Selkeä näyttö Huoltotila Sisäänrakennettu muuntaja, liitäntä 230 V Tarkoitettu 1 2 palopellille Pellin toimilaitteen liitäntä sekä ruuvilla että pikaliittimellä sisältää seuraavat toiminnot - Manuaalinen toimintatesti painikkeen avulla - Pellin tilan osoittavat LED-merkkivalot - Savunilmaisimen tila - Virheiden näyttö vianhaun helpottamiseksi Tuotemerkintäesimerkki 12 pellin valvontaan 1 kpl 6 kpl Fläkt Woods FIFLO FI Oikeudet muutoksiin pidätetään.
4 Ominaisuudet, toiminnot yhdessä kommunikointiyksikön kanssa voi ohjata enintään 128 peltiä. Jokaiseen kommunikointiyksikköön voidaan kytkeä kaksi peltiä ja kaksi savunilmaisinta. Suunnittelun helppous Kaikki tärkeät toiminnot sisältävä ohjausyksikkö, joka takaa tuvallisen asennuksen. Järjestelmässä on kaksi tiedonsiirtosilmukkaa, joihin kommunikointiyksiköt kytketään sarjaan tiedonsiirtokaapelilla esim. NOMAK 2x2x0,5+0,5. Johdon enimmäispituus on 1100 m jokaisessa silmukassa. Näin uusien kommunikointiyksiköiden kytkeminen olemassa olevaan järjestelmään on helppoa. Ohjausyksikköön ja kommunikointiyksiköihin syötettävä jännite on 230 VAC. Enintään kahdelle pellille syötetään jännitettä 24 VAC kommunikointiyksikön kautta. ön voidaan liittää enintään kaksi savunilmaisinta. Laitteisto voidaan jakaa 10 ryhmään, jotka ohjaavat puhaltimen lukitusta erillisinä. Käytön helppous Ohjausyksikön paneelissa on näyttö, LED-merkkivalot sekä ohjaus-/pikavalintapainikkeet. Kaikkiin toimintoihin, asetuksiin ja lukemiin pääsee valikkojärjestelmän kautta. Käytön helpottamiseksi joihinkin toimintoihin pääsee myös pikavalintapainikkeilla. Tilan selvittämiseksi nopeasti paneelissa ovat lisäksi LED-merkkivalot. Asetukset on suojattu kolmella kirjautumista vaativalla tasolla. Huoneen tilan lukeminen kommunikointiyksikön kautta helpottaa valvontaa entisestään. Pellin toimintatestaus Toimintatesti voidaan suorittaa ajastetuin aikavälein automaattisesti koko laitteistolle samalla kertaa. Manuaalinen toimintatesti voidaan suorittaa sekä ohjausyksiköltä että kommunikointiyksiköltä. Ohjausyksiköltä voidaan valita kohteeksi koko laitteisto, ryhmä tai yksittäinen kommunikointiyksikkö. Rakennusautomaatiojärjestelmä Ohjausyksikkö FCLA voidaan kytkeä rakennusautomaatiojärjestelmään Modbus-väylän kautta. Näin on mahdollista valvoa FICOn toimintoja, esim. pellin tilaa, savunilmaisinten tilaa, palo- ja huoltohälytyksiä. Myös hälytysten nollaus ja halutun ajankohdan asettaminen peltien toimintatestaukselle on mahdollista. Ulkoiset tulot ja lähdöt Palohälytyksen lähtö Huoltohälytyksen lähtö Ulkoisen palohälytyksen tulo Ulkoisen lukituksen (Interlock) tulo, mahdollistaa pellin sulkemisen ilman hälytystä Sisäänrakennettu tiedonsiirto Modbus-väylän avulla vakiona Fläkt Woods FIFLO FI Oikeudet muutoksiin pidätetään.
5 Ominaisuudet, toiminnot Asennusesimerkki TL-T23 TL-F24 SI-F21 TL-T11 TL-F12 SI-F11 TL = Toimilaite SI = TL-F12 SI-F11 Huoltotila Yksittäiset kommunikointiyksiköt voidaan asettaa huoltotilaan helpottamaan tilojen tai ilmanvaihdon kunnostusta tai laajentamista. Tällöin kommunikointiyksikkö ei ole aktivoitu. Asetetun ajan kuluttua kommunikointiyksikkö palaa automaattisesti takaisin aktivoituun tilaan. TL-T11 TL-F24 SI-F21 Puhaltimen lukituksen rele Vakiotoimituksessa on kaksi sisäänrakennettua relettä kahden ilmanvaihtolaitteistoryhmän ohjaamiseksi. Tarvittaessa järjestelmää voidaan laajentaa käsittelemään jopa 10 ryhmää. Siihen tarvitaan releyksikkö FCFA-1, joka voidaan kytkeä tiedonsiirtosilmukkaan mihin tahansa järjestelmässä. TL-T23 Releyksikkö FCFA-1 (lukitusryhmiä 3-10 kpl) Fläkt Woods FIFLO FI Oikeudet muutoksiin pidätetään.
6 Tekniset tiedot, mitat ja painot, tuotemerkintä Mitat ja paino Tekniset tiedot Syöttö Syöttöjännite AC 230 V ESC INFO Taajuus 50/60 Hz Tehonkulutus EDIT ENTER ALARM RESET ohjausyksikkö kommunikointiyksikkö releyksikkö FCFA-1 Akku Litium Lähdöt Summahälytysrele <10W <5W maks. 25W <5W CR2032 AC 24 V, 3A Lukitusrele L x K x S = 215 x 190 x 100 mm Paino: 1,27 kg Kommunikointikeskus FCFA-1 Väyläliityntä Yksikköjen välinen kytkentä Sähköliitäntä Liitäntäjohto Tiedonsiirtokaapeli AC 230 V, 3A AC 230 V, 3 A Kytkettävä sarjaan Kuparijohto 1,5 mm 2, MMJ 3x1,5 S NOMAK 2x2x0,5+0,5 Sallittu johtojen pituus 1100 m Suojausluokka Kotelointiluokka IP 54 Normit ja standardit CE-merkintä Sähkömagneettinen yhteensopivuus (EMC) 89/336/ETY Häiriöiden sieto EN Päästöt SFS-EN :2007 L x K x S = 180 x 130 x 60 mm Paino: 0,93 kg Pienjännitedirektiivi (LVD) Ohjeet 73/23/ETY SFS-EN (LVD) Releyksikkö FCFA-1 Tarkemmat asennus-, säätö- ja huolto-ohjeet toimitetaan jokaisen tuotteen mukana. Ohjeet ovat saatavina myös internetissä osoitteessa Internetistä löytyvät myös mallikaaviot suunnittelutyön apuvälineiksi. Tuotemerkintä Ohjausyksikkö Releyksikkö FCFA-1 L x K x S = 130 x 130 x 60 mm Paino: 0,43 kg Lisävarusteet Ks. erillinen esite Fläkt Woods FIFLO FI Oikeudet muutoksiin pidätetään.
