1 Maakaasuyhdistyksen kevätpäivä Esitys: Mercedes-Benz hyötyajoneuvot maakaasukäy t tö i s i n ä Asko Salminen Veho Group Oy Ab Mercedes-Benz hyötyajoneuvot PL 118 / Lommilanrinne ESPOO, FINNLAND TEL FAX asko.salminen@veho.fi T yötehtävät ja vastuualueet Tuotepäällikkö, paketti- ja kevyt kuorma-auto tekniikka Vito / Viano Sprinter Vario

Ab Mercedes-Benz hyötyajoneuvot PL 118 / Lommilanrinne 3 02771 ESPOO, FINNLAND TEL.

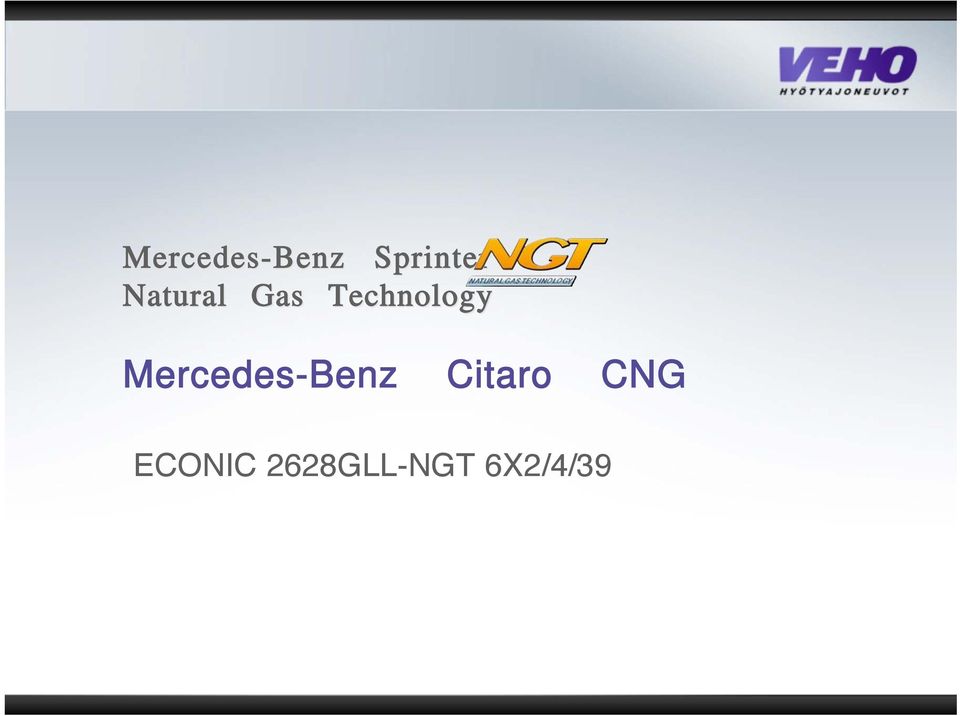

2 Mercedes-Benz Sprinter Natural Gas Technology Mercedes-Benz Citaro CNG ECONIC 2628GLL-NGT 6X2/4/39

3 Sprinter maakaasu / bensiini 2-polttoainejärjestelmä mallimerkinnät ovat 316NGT ja 516 NGT ei ole käytännössä lainkaan partikkelipäästöjä, samoin typen oksidi-, hiilivety- ja hiilimonoksidipäästöt ovat huomattavasti dieselmoottoreita alhaisemmat henkilö- ja pakettiautona ei käyttövoimaveroa toimii myös biokaasulla

oksidi-, hiilivety- ja hiilimonoksidipäästöt ovat huomattavasti

4 Sprinter nelisylinterinen kompressoriahdettu 1,8 litrainen bensiinimoottori M271 E18 ML teho 115 kw (156 PS) ja maksimivääntö 240 Nm. vakiona kuusivaihteinen manuaalivaihteisto, lisävarusteena kaikkiin malleihin on saatavana viisiportainen automaattivaihteisto Maakaasukomponenttien lisäpainot: Alusta (3.5 t) 300 kg Alusta (5,0t) 335 kg Kasten (3,5t) 185 kg Lisätankit taakse KQ3 n. 150 kg (vain 3,5 tn mallit)

vakiona kuusivaihteinen manuaalivaihteisto, lisävarusteena kaikkiin malleihin on saatavana

5 Sprinter Toimintasäde umpi / alusta 3,5 tn: vakiona 200 / 330 km lisätankeilla (KQ3) 330 / 470 km lisätankeilla ja bensiinillä (100 l) 1000 / 1140 km Toimintasäde umpi/alusta 5 tn: vakiona 390 km kaasulla ja bensiinillä (100 l) 1150 km

bensiinillä (100 l) 1000 / 1140 km Toimintasäde

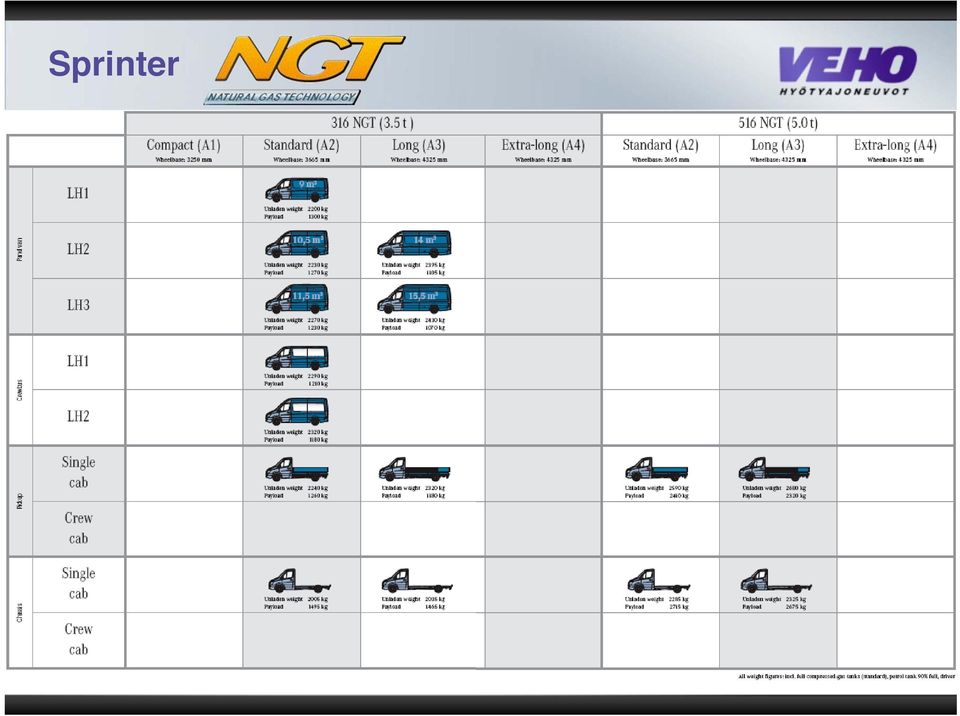

6 Sprinter

7 Sprinter Hinnat 1/2009 Kuorma-autona: 316NGT 3,55/37K keskipitkä Kasten lisäsäiliöt taka-akselin taakse ka Pakettiautona: 316NGT-3,5/37K keskipitkä Kasten lisäsäiliöt taka-akselin taakse pa 4.900

040 lisäsäiliöt taka-akselin taakse ka 3.

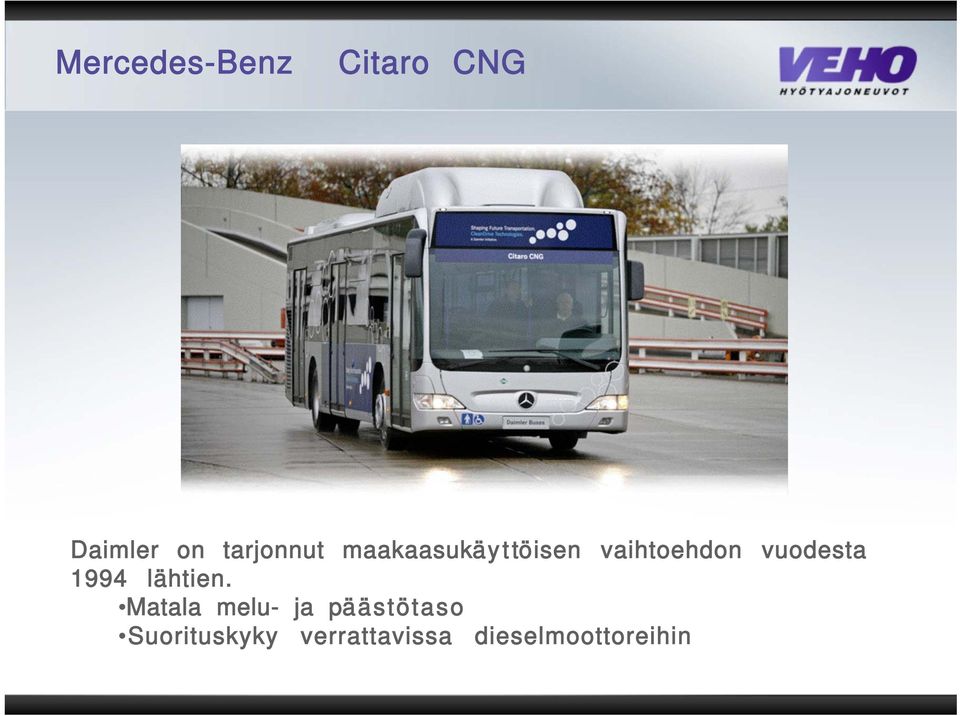

8 Mercedes-Benz Citaro CNG Daimler on tarjonnut maakaasukäy t töisen vaihtoehdon vuodesta 1994 lähtien. Matala melu- ja päästötaso Suorituskyky verrattavissa dieselmoottoreihin

9 Mercedes-Benz Citaro CNG Citaro CNG Euro 4/EEV mallivaihtoehdot: 12m + 18m - Tuotaanto Mannheimin tehtaalla C ovea C ovea C ovea C ovea

Mannheimin tehtaalla C 628.020-13 2 ovea C 628.

10 Mercedes-Benz Citaro CNG Turvallisuusnäkökohdat otettu huomioon siijoittamalla kaasusäiliöt ylös, matkustajatilojen ulkopuolelle. Lightweight CNG Type 4 plastic pressure vessel Gas pipe stainless steel Flexible 16 mm gas hose

11 Mercedes-Benz Citaro CNG Useita mahdolisuuksia täyttöliittimen sijainnille upon front axle/right side upon front axle/left side at the rear

12 Econic maakaasu käyttöisenä ECONIC 2628GLL-NGT 6X2/4/39

13 Voimansiirto Moottori M 906 LAG 6-sylinteriä iskutilavuus 6,88 litraa teho 205 kw (279 hv) / 2200 rpm Vääntö 1000 Nm / 1400 rpm Taloudellinen ajoalue rpm Vaihteisto 6+1 vaihteinen Allison autom.vaihteisto Yksinkertainen käyttää painonapeilla Kaasupolkimen käyttö vaikuttaa vaihteiden vaihtoajankohtaan ja taloudelliseen ajoon. Keltainen alue mittarissa on moottorijarrutuksen vaikutusaluetta. Maakaasu Econiceissä on VOITH- hidastin, jossa on viisi tehoaluetta. Hidastimen käyttö säästää merkittävän paljon jarruja.

vaihteisto Yksinkertainen käyttää painonapeilla Kaasupolkimen käyttö vaikuttaa vaihteiden vaihtoajankohtaan ja taloudelliseen

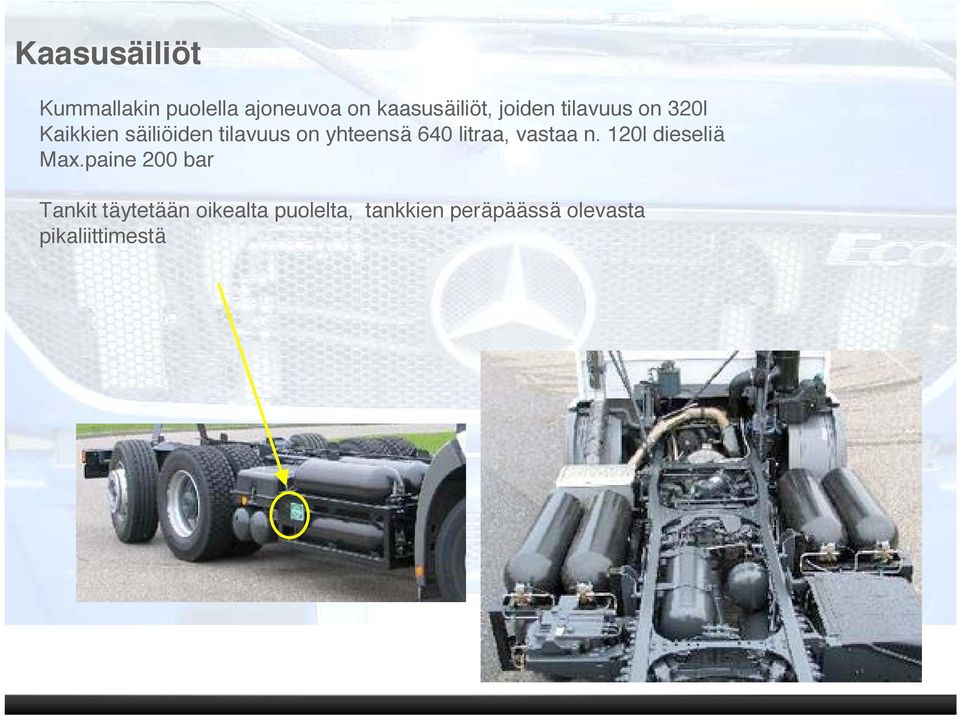

14 Kaasusäiliöt Kummallakin puolella ajoneuvoa on kaasusäiliöt, joiden tilavuus on 320l Kaikkien säiliöiden tilavuus on yhteensä 640 litraa, vastaa n. 120l dieseliä Max.paine 200 bar Tankit täytetään oikealta puolelta, tankkien peräpäässä olevasta pikaliittimestä

640 litraa, vastaa n. 120l dieseliä Max.

15 Kaasun määrän seuranta Mittaristossa on perinteinen polttoainemittari (tässä kaasupaineen mittari) ja sen lisäksi Ajotietokoneessa on valikko, joka kertoo jäljelläolevan kaasupaineen määrän. Valitse: Valvonta info ja sen alta Kaasutankki. Kun säiliöpaine laskee noin 40 bar, tulee siitä kuljettajalle ilmoitus näytölle. 40barilla ajaa n.25 30km, eli silloin on aika ajaa tankille. Säiliöpaineen ollessa 15 bar ei enää voida taata matka jatkumista

Valitse: Valvonta info ja sen alta Kaasutankki.

16 Ohjaamo Sivuovi, sulkeutuu automaattisestiliik keelle lähdettäessä. Taitto-ovi ei vie tilaa auton ulkopuolelta. Matala kulku sisälle ja tasainen lattia helpottavat auton läpikulkua. Etuvisiiri aukeaa, nuolien kohdalta olevista vivuista samanaikaisesti painamalla

Matala kulku sisälle ja tasainen lattia helpottavat auton

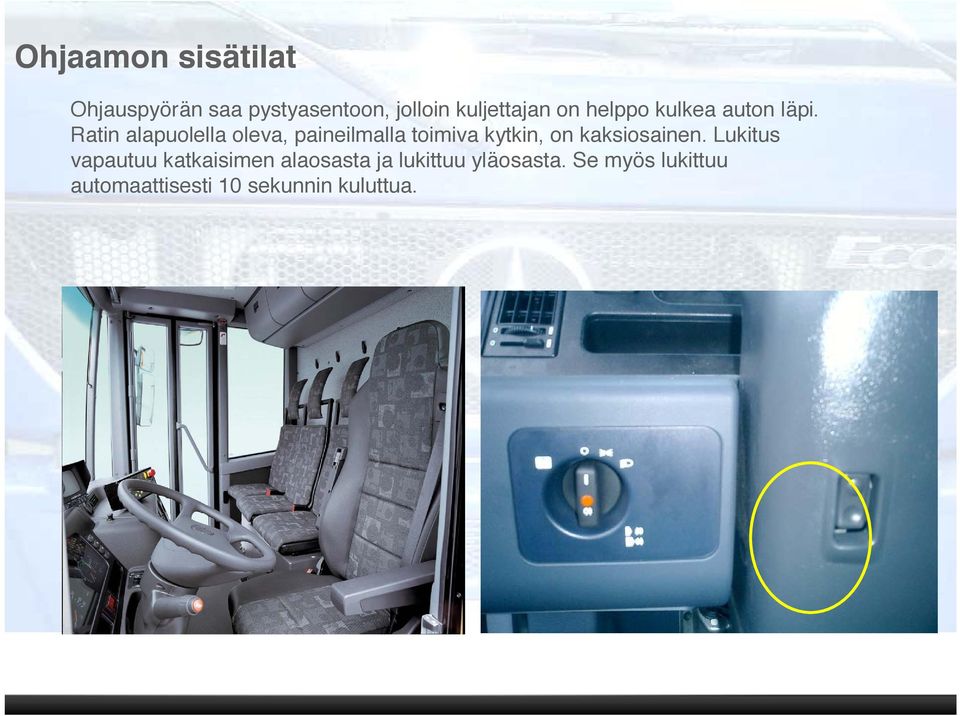

17 Ohjaamon sisätilat Ohjauspyörän saa pystyasentoon, jolloin kuljettajan on helppo kulkea auton läpi. Ratin alapuolella oleva, paineilmalla toimiva kytkin, on kaksiosainen. Lukitus vapautuu katkaisimen alaosasta ja lukittuu yläosasta. Se myös lukittuu automaattisesti 10 sekunnin kuluttua.

Ratin alapuolella oleva, paineilmalla toimiva kytkin, on kaksiosainen.
