1 - ilmanvaihtojärjestelmä -ilmanvaihtojärjestelmä koostuu kanavista, yhteistä, venttiileistä sekä äänenvaimentimista. Putkien ja yhteiden raaka-aineena käytetään polypropeenia, joka on hajuton ja myrkytön. Kanaviston väri on sininen. Kanavat toimitetaan tulpattuina ja yhteet muovipussiin pakattuina, jolloin ne säilyvät puhtaina aina asennukseen asti. Järjestelmä on laajentunut 200-kokoluokan kanavalla ja osilla. järjestelmän täydentää laadukkaat -venttiilit. Venttiilien vakioväri on valkoinen, mutta saatavilla on myös messinkisiä ja kromisia venttiileitä. järjestelmät -ilmanvaihtojärjestelmä - esieristetty ilmanvaihtojärjestelmä Sivu järjestelmä Esieristetty ilmanvaihtojärjestelmä Venttiilit esieristetty ilmanvaihtojärjestelmä Esieristetyt ilmanvaihtotuotteet ovat vuorattu 15 mm solumuovilla. Solumuovi toimii kondenssieristeenä kanavien ja osien päällä, jolloin se estää kosteuden tiivistymisen tuotteiden pintaan. Eristettyjä kanavia voidaan käyttää viilennetyn tuloilman johtamiseen huoneistoon sekä kylmissä että lämpöisissä tiloissa kanavistojärjestelmän kondenssieristeenä. Esieristetyn järjestelmän asennus on helppoa ja nopeaa. Asennus voidaan suorittaa ilman pölyävää eristystyötä. Kylmissä tiloissa esieristetyn kanaviston lämpöeristykseksi riittää esimerkiksi 100 mm:n puhallusvillakerros. Liitoskohdat kiinnitetään helppokäyttöisellä kiristysnauhalla, joilla varmistetaan eristyksen tiiviys ja järjestelmän energiatehokkuus. Esieristettyjen yhteiden mukana toimitetaan tarvittava määrä kiristysnauhoja. Eristetyt kanavat ja osat ovat saatavana kokoihin 100, 125, 160 ja 200 mm

2 järjestelmä Kanava Raaka-aineena on hajuton ja myrkytön polypropeeni. Kanavan ulkopinta on sininen ja sisäpinta musta. Kanavien päät on tulpattu. Kanavan sisäpinta on pysyvästi antistaattinen. Ulkopinnan antistaattinen käsittely pitää kanavat puhtaina myös varastoinnin ja asennuksen ajan. Tiiviysluokka D. Kanavilla ja osilla on VTT:n tuotesertifikaatit Nro 158/01 ja VTT-C Toimitetaan 3 metrin salkoina. di x l s kpl/kehikko x , ,32 28, x , ,88 33, x , ,28 46, x , ,32 61,16 Käyrä 45 Raaka-aine on hajuton ja myrkytön polypropeeni. Yhteiden väri on sininen. Yhteet on pakattu muovipusseihin. Yhteet ovat kauttaaltaan pysyvästi antistaattisia. Patentoitu liitostekniikka. Tiiviysluokka D. Kanavilla ja osilla on VTT:n tuotesertifikaatit Nro 158/01 ja VTT-C do x α l 1 l2 kpl ltk/lava x /264 7,38 9, x /168 7,68 9, x /96 11,08 13, x /64 14,86 18,43 Käyrä 90 do x α l 1 l2 kpl ltk/lava x /240 9,52 11, x /120 9,68 12, x /48 14,32 17, x /32 39,32 48,76 142

3 järjestelmä T-kappale do1/do2 l 1 l2 l3 kpl ltk/lava / /180 10,42 12, / /120 11,28 13, / /80 11,84 14, / /80 12,50 15, / /56 12,94 16, / /48 15,82 19, / /40 18,80 23,31 Jatkoliitin do l 1 l2 kpl ltk/lava /480 4,40 5, /360 5,18 6, /180 6,26 7, /144 9,14 11,33 Tulppa do1/do2 do3 l 1 l2 kpl ltk/lava /960 3,86 4, /960 3,86 4, / /360 7,04 8,73 Muuntoliitin do1/do2 l2 l3 l4 kpl ltk/lava / /288 7,80 9, / /180 10,22 12, / /144 14,24 17,66 143

4 järjestelmä Höyrysulun läpivientitiiviste Polyeteeniä, itseliimautuva. Väri sininen Koko d1 L1 L2 Pakkaus ,38 2, ,38 2, ,98 4, ,98 4,94 Äänenvaimentimet Raaka-aine polyeteeni, väri musta. Vaimennusmateriaalina Dacron, josta ei irtoa kuituja sisäilmaan. Liitäntäkoko ja malli l 1 l2 l USI ,48 81, USI ,62 128, USI ,22 157, USI ,94 141, USI ,78 173, USI ,88 299,93 Eristetty ilmanvaihto Eristetty kanava Eristemateriaali: polyeteenivaahto 15 mm. Väri: sininen. Kanavien päät on tulpattu. Eristettyä järjestelmää käytetään kondensoitumisen estämiseksi, erinomainen erityisesti tuloilman viilennyksen yhteydessä. Kanavilla ja osilla on VTT:n tuotesertifikaatit Nro 158/01 ja VTT-C Toimitetaan 3 metrin salkoina. di x l kpl/kehikko x ,12 64, x ,02 74, x ,42 92, x ,32 112,00 144

5 Eristetty ilmanvaihto Eristetty käyrä 45 Eristemateriaali on 15 mm polyeteenivaahto. Yhteiden väri on sininen. Yhteet on pakattu muovipusseihin. Yhteiden mukana toimitetaan tarvittava määrä kiristysnauhoja. Patentoitu liitostekniikka. Tiiviysluokka D. Kanavilla ja osilla on VTT:n tuotesertifikaatit Nro 158/01 ja VTT-C do x α kpl ltk/lava x 45 10/120 28,72 35, x 45 6/72 33,46 41, x 45 6/48 42,18 52, x 45 10/40 48,44 60,07 Eristetty käyrä 90 do x α l 1 l2 kpl ltk/lava x 90 10/80 32,60 40, x 90 7/56 41,80 51, x 90 8/32 49,02 60, x 90 6/24 87,50 108,50 Eristetty T-kappale do1/do2 kpl ltk/lava /100 8/96 52,08 64, /100 8/64 42,18 52, /125 10/40 45,80 56, /100 10/40 47,28 58, /125 10/40 50,24 62, /160 10/40 51,12 63, /160 5/20 65,06 80,67 145

6 Eristetty ilmanvaihto Eristetty jatkoliitin do kpl ltk/lava /216 16,14 20, /120 15,72 19, /108 18,30 22, /80 29,58 36,68 Eristetty tulppa do1/do2 kpl ltk/lava /480 10,94 13, ,86 20, /160 10/240 18,14 22,49 Eristetty muuntoliitin do1/do2 kpl ltk/lava /125 10/120 29,72 36, /160 8/64 31,70 39, /200 8/64 41,14 51,01 Kiristysnauha Huom! Eristettyjen ilmanvaihdon yhteiden mukana toimitetaan tarvittava määrä kiristysnauhoja liitoksien tiivistämiseksi. Tuote kpl/lava Kiristysnauha (10 kpl/pussi) 10/96 22,28 27,63 146

7 Venttiilit Tuloilmaventtiilit Raaka-aine ABS. Vakioväri valkoinen, mutta saatavilla myös kromin ja messingin värisinä. Liitetään kanavistoon ilman kiinnityskehystä lukuunottamatta saunaventtiilejä. Liitäntäkoko ja malli D D1 H kpl ltk/lava UTK-V-100, valkoinen /336 15,92 19, UTK-V-125, valkoinen /336 18,60 23, UTK-S-100, valkoinen* /336 15,74 19, UTK-S-125, valkoinen * /336 19,32 23, UTK-S-M-100, messinki*!! /336 52,36 64, UTK-S-M-125, messinki *!! /336 61,86 76, UTK-K-100, kromi!! /336 54,60 67, UTK-K-125, kromi!! /336 60,22 74, UTK-M-100, messinki!! /336 54,60 67, UTK-M-125, messinki!! /336 60,22 74, UTS-100, seinäventtiili Mitat kuvassa 6/144 42,06 52, UTS-125, seinäventtiili Mitat kuvassa 6/144 45,94 56, UKK-125, venttiilin kaulus /336 10,96 13,59 * Kestää ~ 200 C:en kuumuuden. Saunaventtiileissä on aina käytettävä pakkauksessa olevaa kiinnityskehystä.!! Toimitusajalla, ei varastotuote Poistoilmaventtiilit Raaka-aine ABS. Vakioväri valkoinen, mutta saatavilla myös kromin ja messingin värisinä. Liitetään kanavistoon ilman kiinnityskehystä lukuunottamatta saunaventtiilejä. Liitäntäkoko ja malli D D1 H kpl ltk/lava UPK /336 12,14 15, UPK-C-100, kromi!! /336 45,38 56, UPK-M-100, messinki!! /336 45,38 56, UPK /336 14,60 18, UPK-C-125, kromi!! /336 51,62 64, UPK-M-125, messinki!! /336 51,62 64, UPK-S-100 puunupillinen * /336 23,12 28, UPK-S-125, puunupillinen * /336 25,60 31, UPK-S-M-100, messinki, puunupill. *!! /336 60,14 74, UPK-S-M-125, messinki, puunupill. *!! /336 66,52 82,48 * Kestää ~ 200 C:en kuumuuden. Saunaventtiileissä on aina käytettävä pakkauksessa olevaa kiinnityskehystä.!! Toimitusajalla, ei varastotuote 147

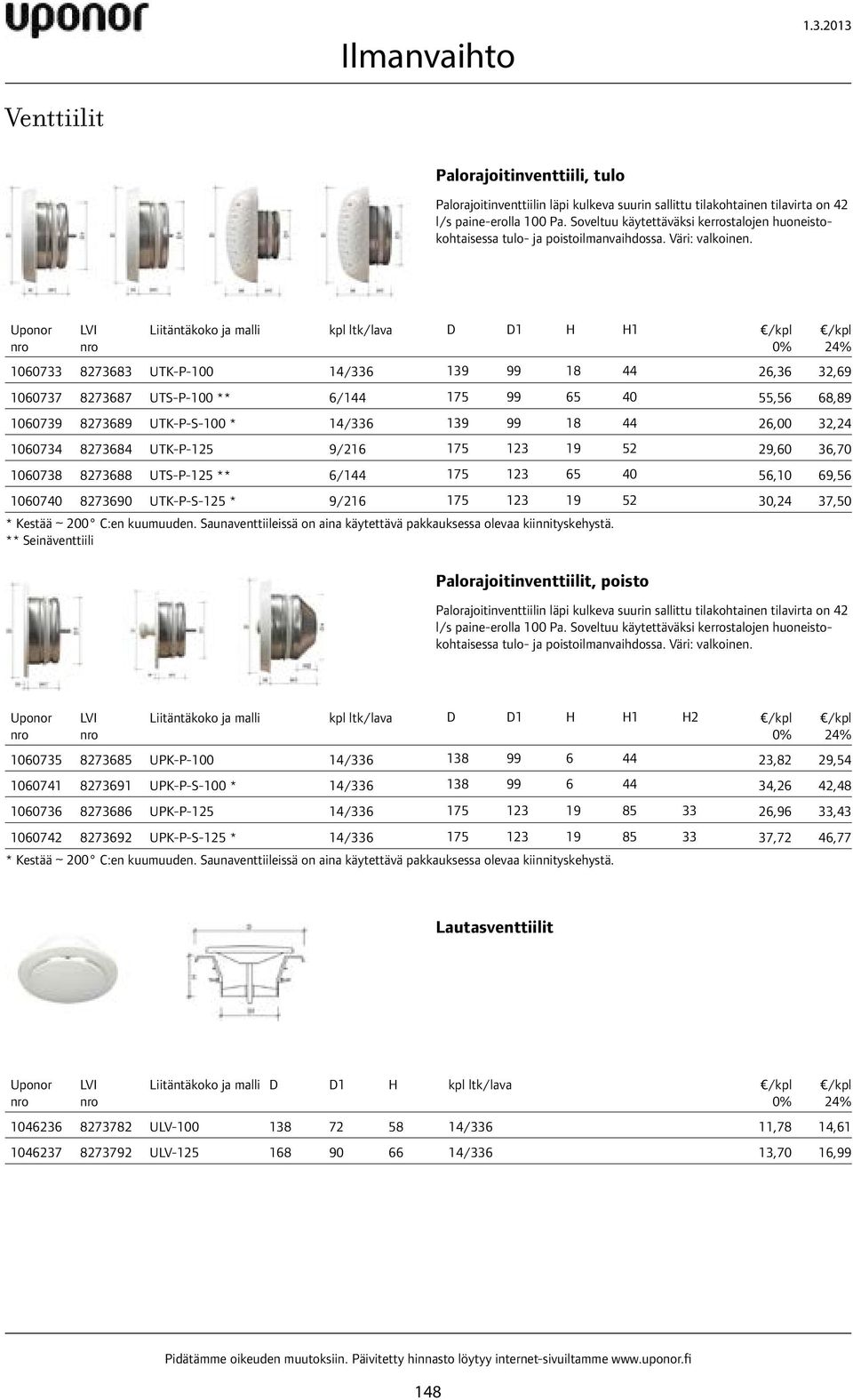

8 Venttiilit Palorajoitinventtiili, tulo Palorajoitinventtiilin läpi kulkeva suurin sallittu tilakohtainen tilavirta on 42 l/s paine-erolla 100 Pa. Soveltuu käytettäväksi kerrostalojen huoneistokohtaisessa tulo- ja poistoilmanvaihdossa. Väri: valkoinen. Liitäntäkoko ja malli kpl ltk/lava D D1 H H UTK-P / ,36 32, UTS-P-100 ** 6/ ,56 68, UTK-P-S-100 * 14/ ,00 32, UTK-P-125 9/ ,60 36, UTS-P-125 ** 6/ ,10 69, UTK-P-S-125 * 9/ ,24 37,50 * Kestää ~ 200 C:en kuumuuden. Saunaventtiileissä on aina käytettävä pakkauksessa olevaa kiinnityskehystä. ** Seinäventtiili Palorajoitinventtiilit, poisto Palorajoitinventtiilin läpi kulkeva suurin sallittu tilakohtainen tilavirta on 42 l/s paine-erolla 100 Pa. Soveltuu käytettäväksi kerrostalojen huoneistokohtaisessa tulo- ja poistoilmanvaihdossa. Väri: valkoinen. Liitäntäkoko ja malli kpl ltk/lava D D1 H H1 H UPK-P / ,82 29, UPK-P-S-100 * 14/ ,26 42, UPK-P / ,96 33, UPK-P-S-125 * 14/ ,72 46,77 * Kestää ~ 200 C:en kuumuuden. Saunaventtiileissä on aina käytettävä pakkauksessa olevaa kiinnityskehystä. Lautasventtiilit Liitäntäkoko ja malli D D1 H kpl ltk/lava ULV /336 11,78 14, ULV /336 13,70 16,99 148

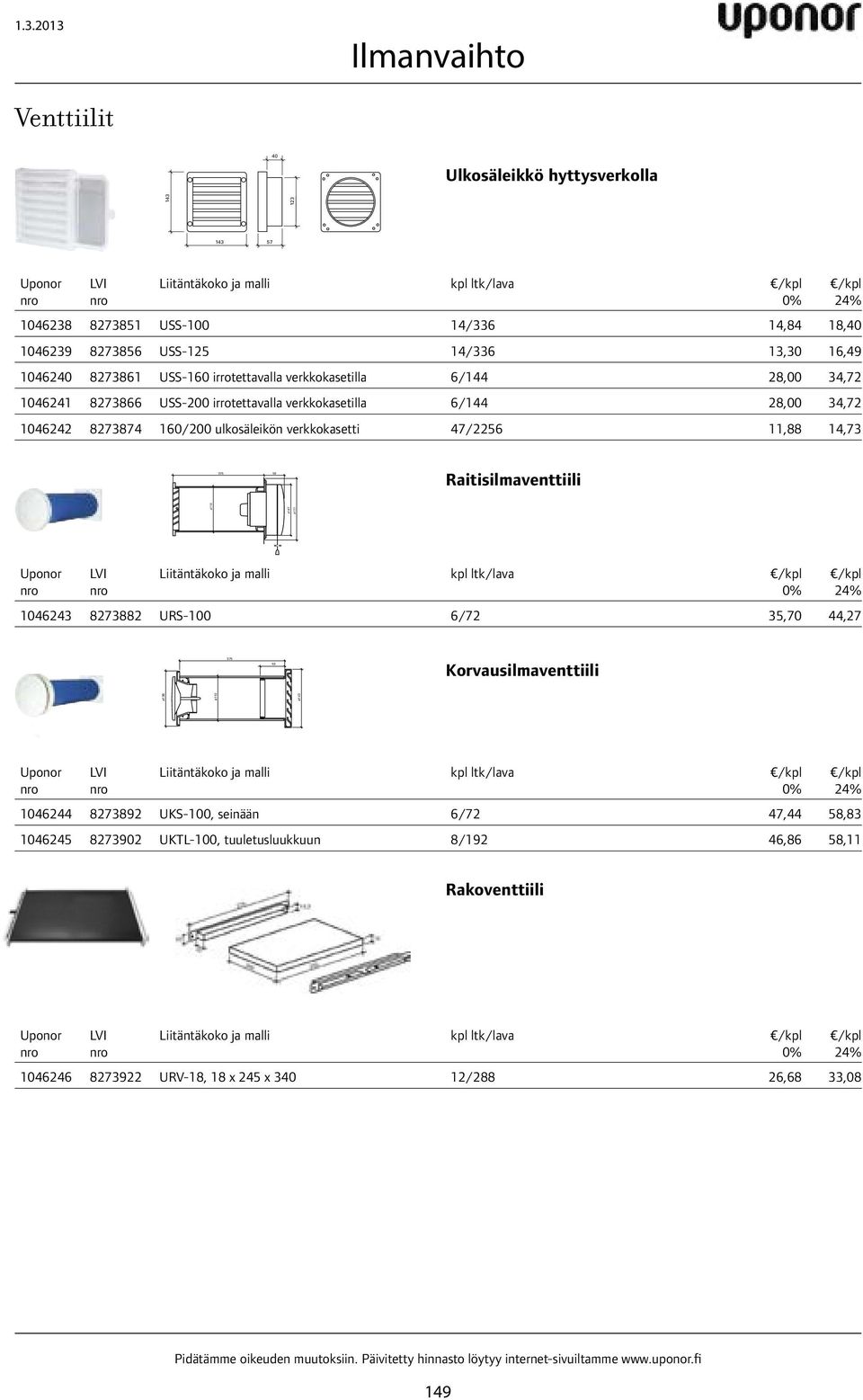

9 Venttiilit Ulkosäleikkö hyttysverkolla Liitäntäkoko ja malli kpl ltk/lava USS /336 14,84 18, USS /336 13,30 16, USS-160 irrotettavalla verkkokasetilla 6/144 28,00 34, USS-200 irrotettavalla verkkokasetilla 6/144 28,00 34, /200 ulkosäleikön verkkokasetti 47/ ,88 14,73 Raitisilmaventtiili Liitäntäkoko ja malli kpl ltk/lava URS-100 6/72 35,70 44,27 Korvausilmaventtiili Liitäntäkoko ja malli kpl ltk/lava UKS-100, seinään 6/72 47,44 58, UKTL-100, tuuletusluukkuun 8/192 46,86 58,11 Rakoventtiili Liitäntäkoko ja malli kpl ltk/lava URV-18, 18 x 245 x /288 26,68 33,08 149
