Tuloilmaikkunaventtiilien Biobe ThermoPlus 40 ja Biobe ThermoPlus 60 virtausteknisten suoritusarvojen määrittäminen

Transkriptio

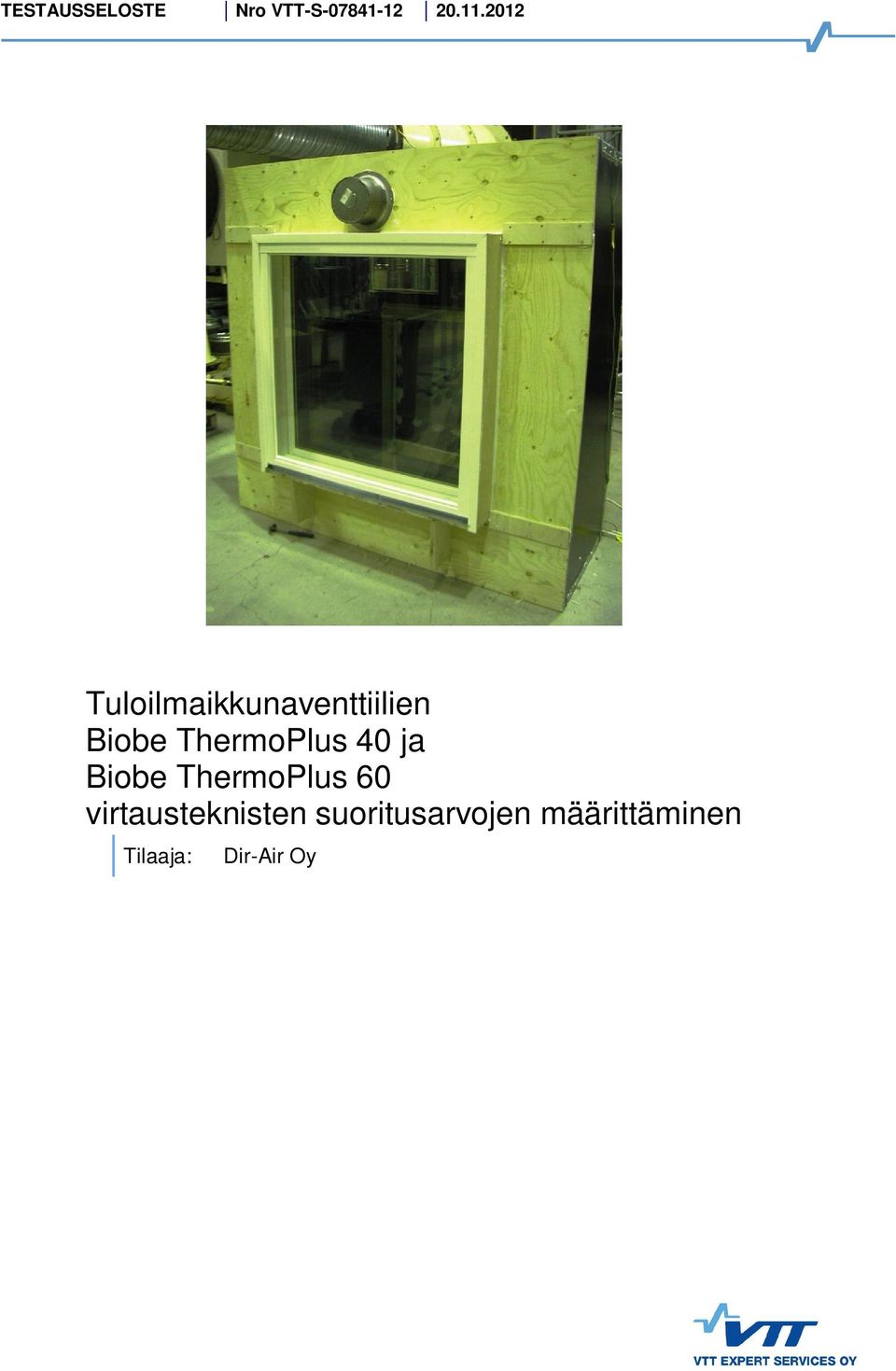

1 TESTAUSSELOSTE Nro VTT-S Tuloilmaikkunaventtiilien Biobe ThermoPlus 40 ja Biobe ThermoPlus 60 virtausteknisten suoritusarvojen määrittäminen Tilaaja: Dir-Air Oy

2 TESTAUSSELOSTE NRO VTT-S (2) Tilaaja Tilaus Yhteyshenkilö Dir-Air Oy Kuoppakatu Riihimäki , Tapio Tarpio VTT Expert Services Oy Erityisasiantuntija Mikko Nyman Kemistintie 3, ESPOO PL 1001, FI VTT, Finland Puh Faksi Sähköposti Tehtävä Näytteet Tuloilmaikkunaventtiilien virtausteknisten suoritusarvojen määrittäminen Tilaajan toimittamat tuloilmaikkunaventtiilit: - Biobe ThermoPlus 40 - Biobe ThermoPlus 60. Tilaajan toimittamat ikkunat: - FENESTRA PRIMUS-110 MSE, jossa jyrsinnät 400 mm:n levyiselle Biobe ThermoPlus 40-tuloilmaikkunaventtiilille - FENESTRA PRIMUS-110 MSE, jossa jyrsinnät 600 mm:n levyiselle Biobe ThermoPlus 60-tuloilmaikkunaventtiilille. Näytteiden kuvaus on liitteessä 1. Näytteet vastaanotettiin Mittaukset tehtiin Mittausmenetelmät Tuloilmaikkunaventtiilien virtaustekniset suoritusarvomittaukset tehtiin standardin SFS- /1/ mukaan. Tuloilmaikkunaventtiilit asennettiin ikkunaan valmistajan ohjeiden mukaisesti /2/. Tuloilmaikkunaventtiilit asennettiin ja mitattiin lisäksi siten, että asennusohjeesta poiketen ulkoikkunan ylätiiviste oli poistettu 860 mm:n matkalta keskeisesti. Ikkuna asennettiin testauskammioon, jonka leveys oli 1985 mm, korkeus 1985 mm ja syvyys 770 mm. Mittauksissa määritettiin venttiilin läpi kulkeva ilmavirta testauskammion ja ympäröivän ilman välisen staattisen paine-eron funktiona. Venttiilin läpi kulkeva ilmavirta määritettiin siten, että mitatusta kokonaisilmavirrasta vähennettiin testauskammion ja ikkunan vuotoilmavirta. Testauskammion ja ikkunan vuotoilmavirta mitattiin siten, että tuloilmaikkunaventtiilille ikkunaan jyrsitty aukko oli suljettu ilmatiiviiksi. Mittaukset suoritettiin siten, että testauskammio oli alipaineinen ympäröivään ilmaan nähden.

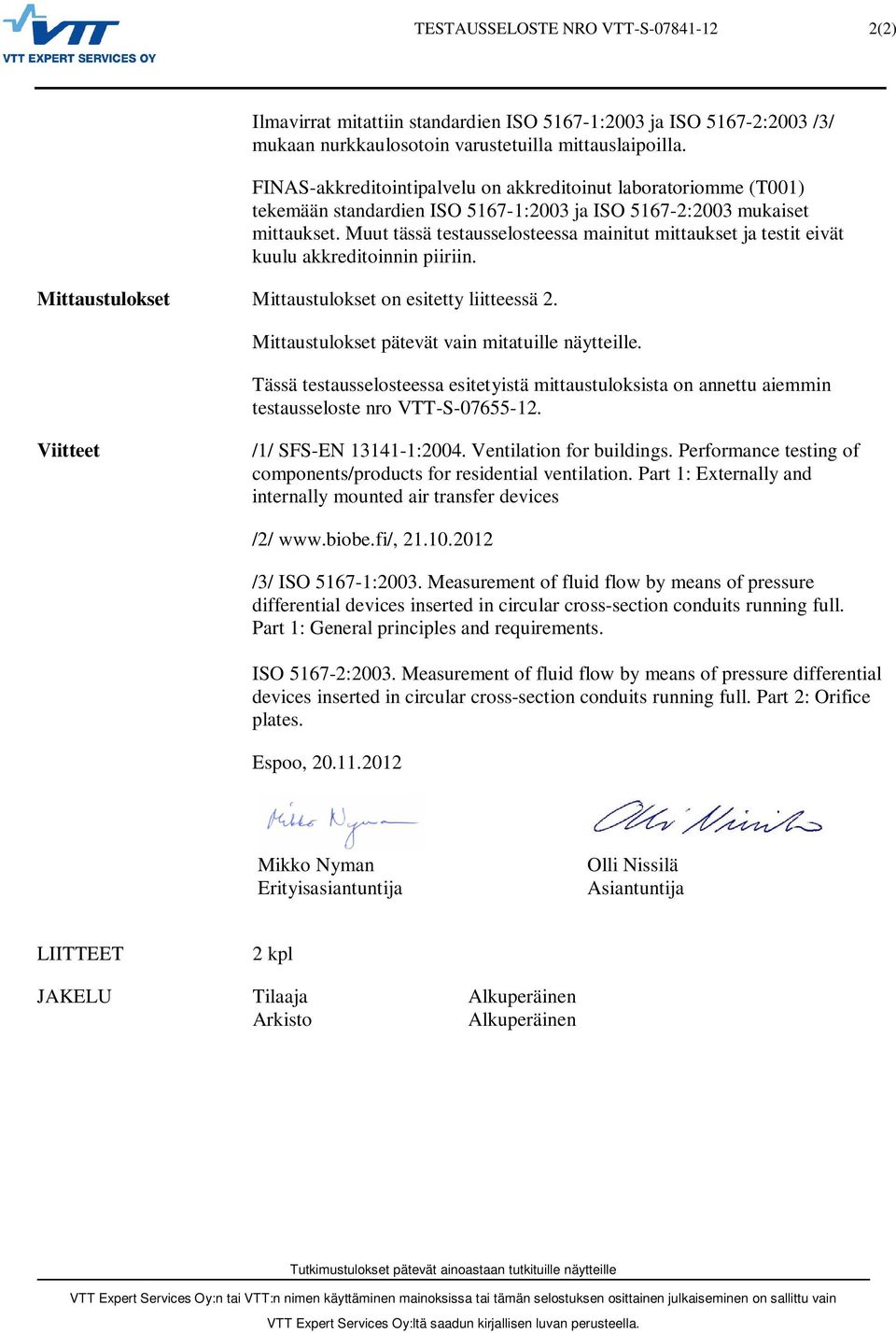

3 TESTAUSSELOSTE NRO VTT-S (2) Ilmavirrat mitattiin standardien ISO :2003 ja ISO :2003 /3/ mukaan nurkkaulosotoin varustetuilla mittauslaipoilla. FINAS-akkreditointipalvelu on akkreditoinut laboratoriomme (T001) tekemään standardien ISO :2003 ja ISO :2003 mukaiset mittaukset. Muut tässä testausselosteessa mainitut mittaukset ja testit eivät kuulu akkreditoinnin piiriin. Mittaustulokset Mittaustulokset on esitetty liitteessä 2. Mittaustulokset pätevät vain mitatuille näytteille. Tässä testausselosteessa esitetyistä mittaustuloksista on annettu aiemmin testausseloste nro VTT-S Viitteet /1/ SFS-. Ventilation for buildings. Performance testing of components/products for residential ventilation. Part 1: Externally and internally mounted air transfer devices /2/ /3/ ISO :2003. Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full. Part 1: General principles and requirements. ISO :2003. Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full. Part 2: Orifice plates. Espoo, Mikko Nyman Erityisasiantuntija Olli Nissilä Asiantuntija LIITTEET 2 kpl JAKELU Tilaaja Alkuperäinen Arkisto Alkuperäinen

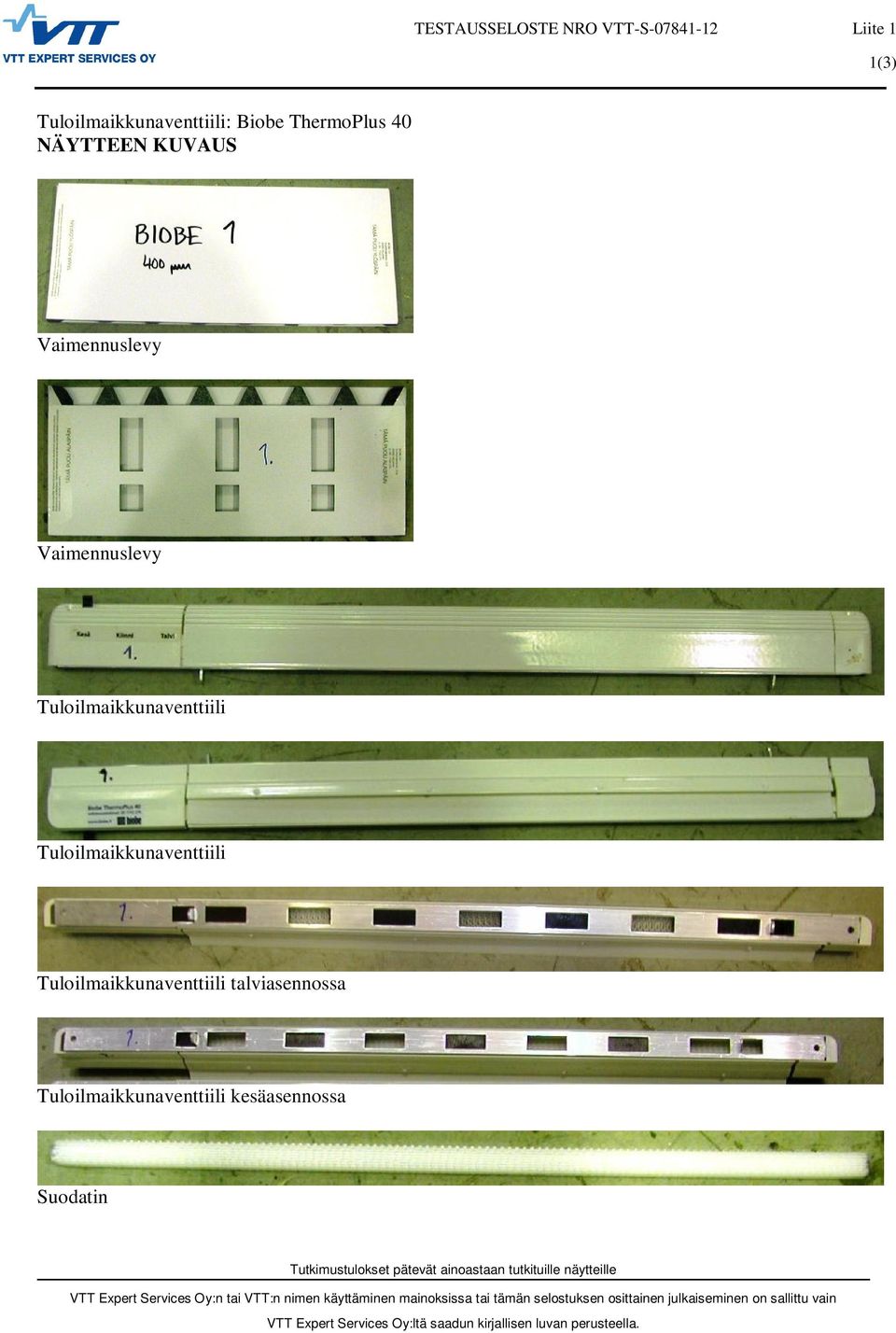

4 TESTAUSSELOSTE NRO VTT-S Liite 1 1(3) Tuloilmaikkunaventtiili: Biobe ThermoPlus 40 NÄYTTEEN KUVAUS Vaimennuslevy Vaimennuslevy Tuloilmaikkunaventtiili Tuloilmaikkunaventtiili Tuloilmaikkunaventtiili talviasennossa Tuloilmaikkunaventtiili kesäasennossa Suodatin

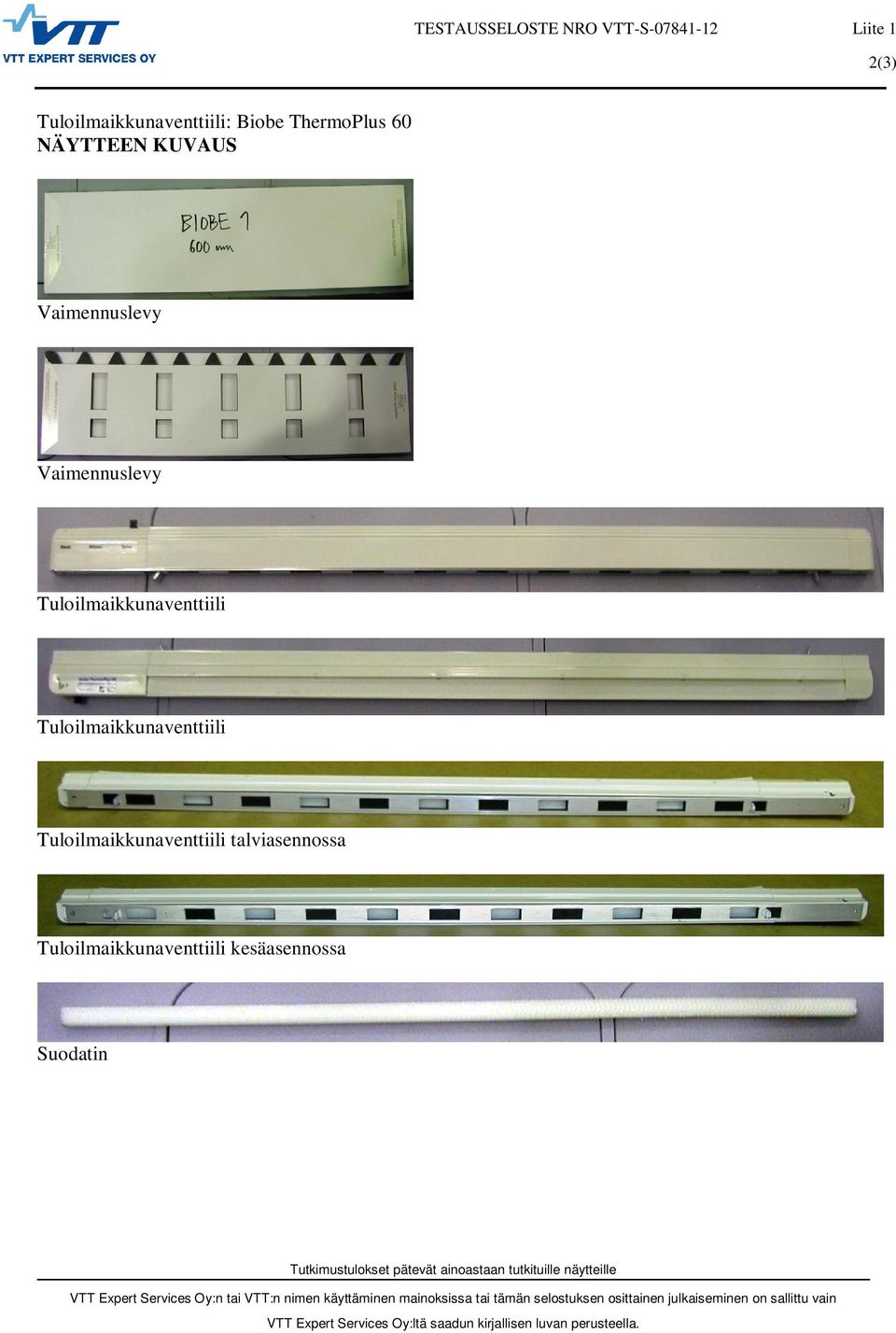

5 TESTAUSSELOSTE NRO VTT-S Liite 1 2(3) Tuloilmaikkunaventtiili: Biobe ThermoPlus 60 NÄYTTEEN KUVAUS Vaimennuslevy Vaimennuslevy Tuloilmaikkunaventtiili Tuloilmaikkunaventtiili Tuloilmaikkunaventtiili talviasennossa Tuloilmaikkunaventtiili kesäasennossa Suodatin

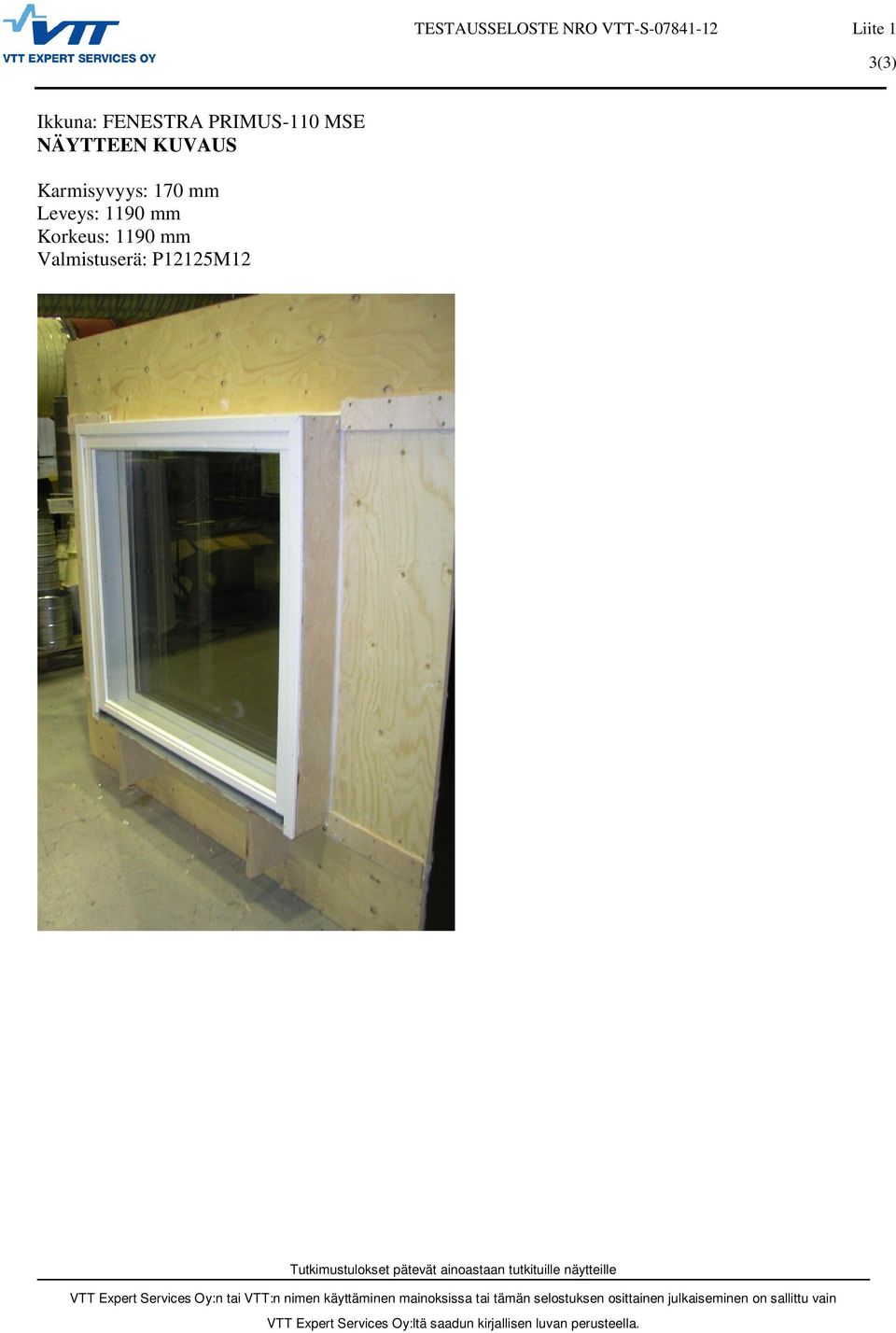

6 TESTAUSSELOSTE NRO VTT-S Liite 1 3(3) NÄYTTEEN KUVAUS Karmisyvyys: 170 mm Leveys: 1190 mm Korkeus: 1190 mm Valmistuserä: P12125M12

7 1(8) Tuloilmaikkunaventtiili: Biobe ThermoPlus 40 Tuloilmaikkunaventtiilin asennus: Asennusohjeen mukaisesti 200 Staattinen paine-ero testauskammion ja ympäröivän ilman välillä p, Pa , Ilman tilavuusvirta tiheydessä 1,20 kg/m 3 vähennettynä laitteiston vuodolla q V cor - q V vuoto, dm 3 /s

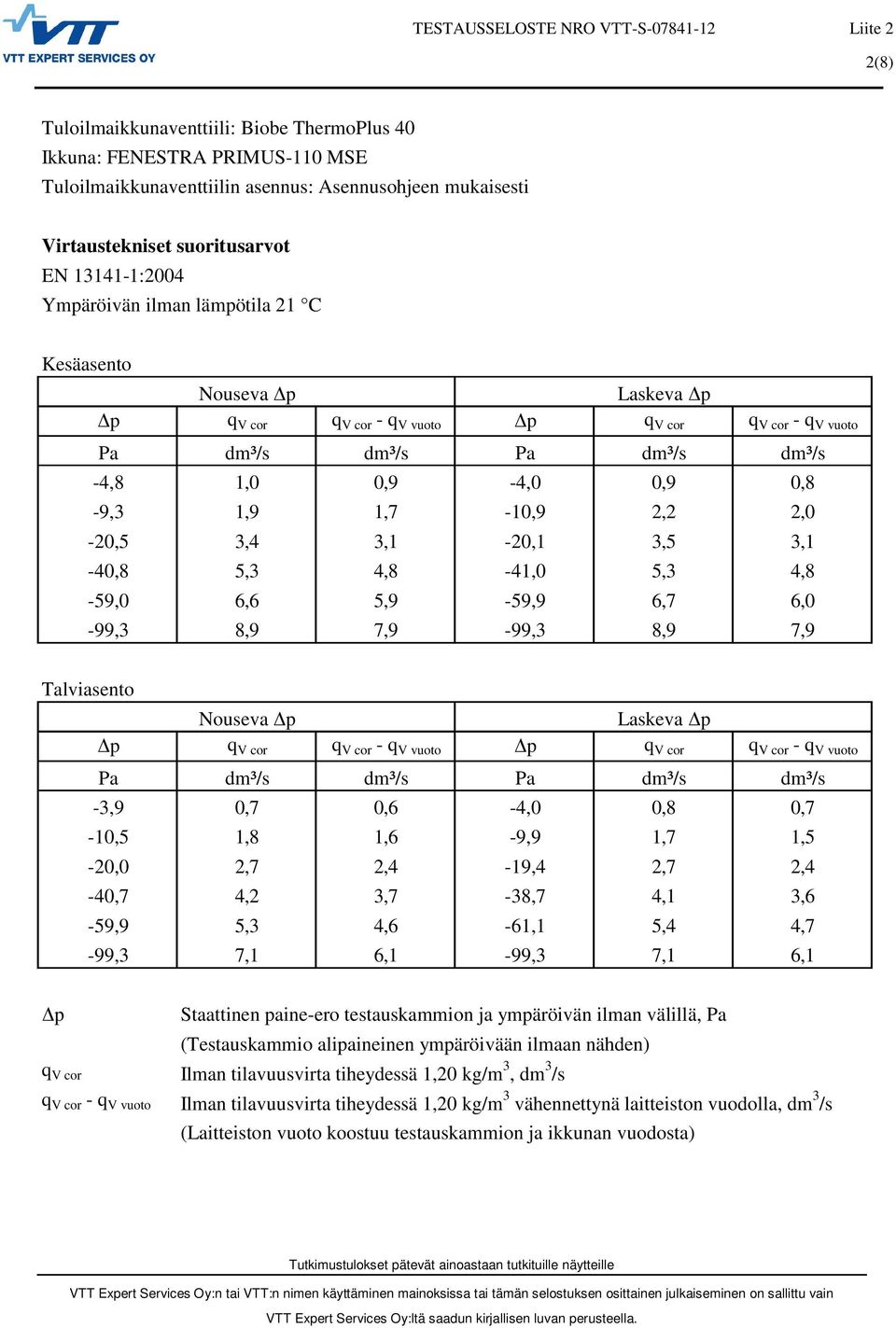

8 2(8) Tuloilmaikkunaventtiili: Biobe ThermoPlus 40 Tuloilmaikkunaventtiilin asennus: Asennusohjeen mukaisesti -4,8 1,0 0,9-4,0 0,9 0,8-9,3 1,9 1,7-10,9 2,2 2,0-20,5 3,4 3,1-20,1 3,5 3,1-40,8 5,3 4,8-41,0 5,3 4,8-59,0 6,6 5,9-59,9 6,7 6,0-99,3 8,9 7,9-99,3 8,9 7,9-3,9 0,7 0,6-4,0 0,8 0,7-10,5 1,8 1,6-9,9 1,7 1,5-20,0 2,7 2,4-19,4 2,7 2,4-40,7 4,2 3,7-38,7 4,1 3,6-59,9 5,3 4,6-61,1 5,4 4,7-99,3 7,1 6,1-99,3 7,1 6,1 p Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden) q V cor Ilman tilavuusvirta tiheydessä 1,20 kg/m 3, dm 3 /s q V cor - q V vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m 3 vähennettynä laitteiston vuodolla, dm 3 /s (Laitteiston vuoto koostuu testauskammion ja ikkunan vuodosta)

9 3(8) 200 Tuloilmaikkunaventtiili: Biobe ThermoPlus 40 Tuloilmaikkunaventtiilin asennus: Asennusohjeesta poiketen ulkoikkunan ylätiiviste poistettu 860 mm:n matkalta keskeisesti Staattinen paine-ero testauskammion ja ympäröivän ilman välillä p, Pa , Ilman tilavuusvirta tiheydessä 1,20 kg/m 3 vähennettynä laitteiston vuodolla q V cor - q V vuoto, dm 3 /s

10 4(8) Tuloilmaikkunaventtiili: Biobe ThermoPlus 40 Tuloilmaikkunaventtiilin asennus: Asennusohjeesta poiketen ulkoikkunan ylätiiviste poistettu 860 mm:n matkalta keskeisesti -4,0 0,9 0,8-4,3 1,0 0,9-9,3 2,0 1,8-10,9 2,4 2,1-19,9 3,6 3,3-19,8 3,6 3,3-40,7 5,6 5,1-39,9 5,5 5,0-60,1 7,0 6,3-59,8 7,0 6,4-98,4 9,4 8,4-98,4 9,4 8,4-4,4 0,8 0,7-3,6 0,7 0,6-9,3 1,6 1,5-10,9 1,9 1,7-19,3 2,8 2,4-20,9 2,9 2,5-39,8 4,3 3,8-39,9 4,3 3,8-59,5 5,4 4,7-60,4 5,5 4,8-100,6 7,3 6,3-100,6 7,3 6,3 p Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden) q V cor Ilman tilavuusvirta tiheydessä 1,20 kg/m 3, dm 3 /s q V cor - q V vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m 3 vähennettynä laitteiston vuodolla, dm 3 /s (Laitteiston vuoto koostuu testauskammion ja ikkunan vuodosta)

11 5(8) Tuloilmaikkunaventtiili: Biobe ThermoPlus 60 Tuloilmaikkunaventtiilin asennus: Asennusohjeen mukaisesti 200 Staattinen paine-ero testauskammion ja ympäröivän ilman välillä p, Pa , Ilman tilavuusvirta tiheydessä 1,20 kg/m 3 vähennettynä laitteiston vuodolla q V cor - q V vuoto, dm 3 /s

12 6(8) Tuloilmaikkunaventtiili: Biobe ThermoPlus 60 Tuloilmaikkunaventtiilin asennus: Asennusohjeen mukaisesti -4,5 1,3 1,3-4,5 1,3 1,3-9,3 2,3 2,2-10,9 2,6 2,5-20,5 4,0 3,8-19,7 3,8 3,7-39,7 5,9 5,7-39,5 5,9 5,6-58,5 7,4 7,1-59,1 7,4 7,1-100,6 10,1 9,6-100,6 10,1 9,6-4,2 1,1 1,1-4,5 1,2 1,1-9,2 2,0 1,9-10,9 2,3 2,2-20,1 3,4 3,3-19,2 3,3 3,2-39,7 5,2 4,9-40,0 5,2 4,9-60,6 6,6 6,2-60,2 6,5 6,2-98,7 8,7 8,1-98,7 8,7 8,1 p Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden) q V cor Ilman tilavuusvirta tiheydessä 1,20 kg/m 3, dm 3 /s q V cor - q V vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m 3 vähennettynä laitteiston vuodolla, dm 3 /s (Laitteiston vuoto koostuu testauskammion ja ikkunan vuodosta)

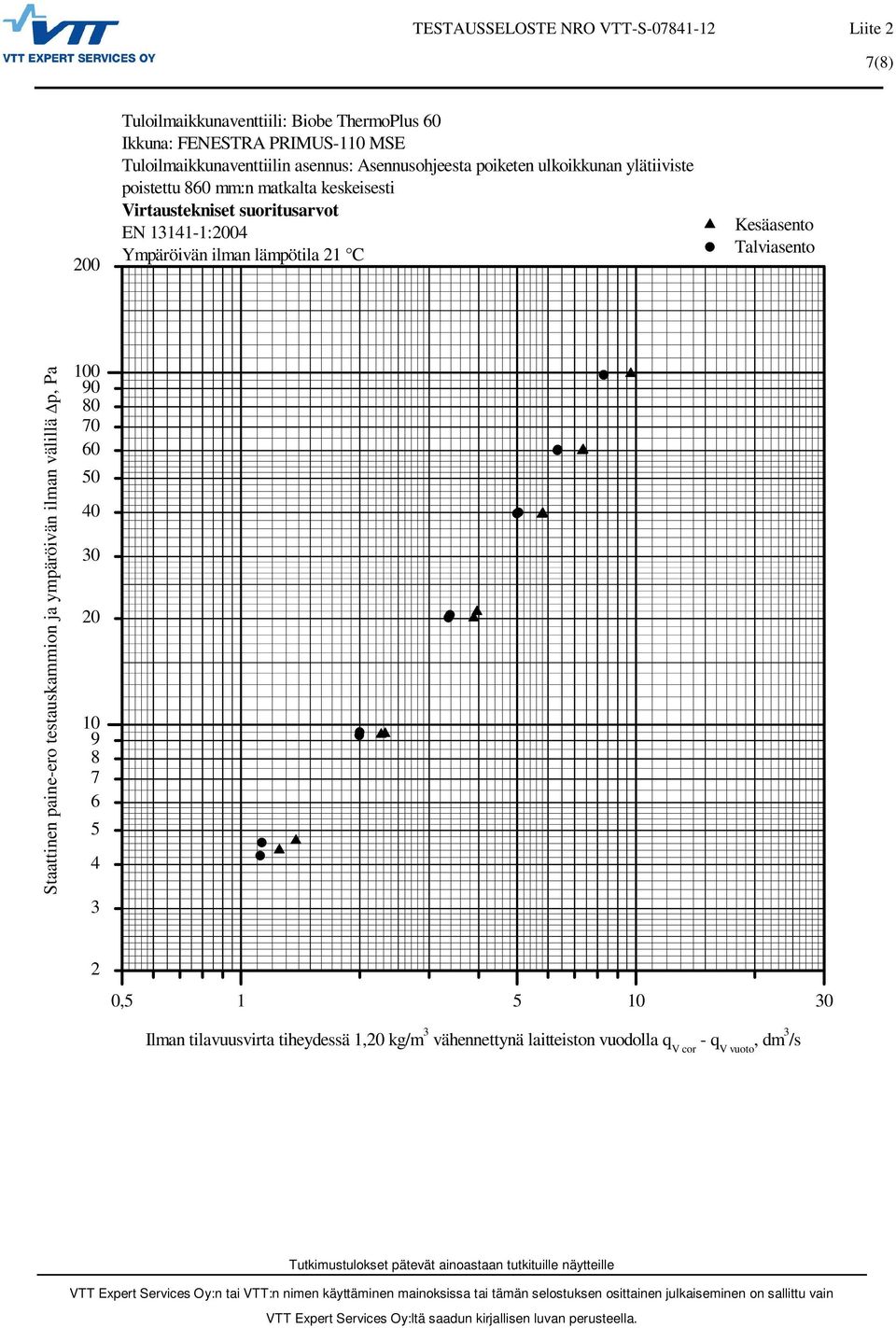

13 7(8) 200 Tuloilmaikkunaventtiili: Biobe ThermoPlus 60 Tuloilmaikkunaventtiilin asennus: Asennusohjeesta poiketen ulkoikkunan ylätiiviste poistettu 860 mm:n matkalta keskeisesti Staattinen paine-ero testauskammion ja ympäröivän ilman välillä p, Pa , Ilman tilavuusvirta tiheydessä 1,20 kg/m 3 vähennettynä laitteiston vuodolla q V cor - q V vuoto, dm 3 /s

14 8(8) Tuloilmaikkunaventtiili: Biobe ThermoPlus 60 Tuloilmaikkunaventtiilin asennus: Asennusohjeesta poiketen ulkoikkunan ylätiiviste poistettu 860 mm:n matkalta keskeisesti -4,4 1,3 1,3-4,7 1,4 1,4-9,4 2,4 2,3-9,4 2,4 2,3-20,0 4,0 3,9-20,9 4,1 4,0-39,8 6,1 5,8-39,5 6,0 5,8-59,8 7,7 7,3-60,2 7,7 7,4-99,1 10,2 9,7-99,1 10,2 9,7-4,6 1,2 1,1-4,2 1,2 1,1-9,5 2,1 2,0-9,3 2,1 2,0-20,1 3,5 3,4-20,5 3,5 3,4-40,0 5,3 5,1-39,7 5,3 5,0-60,1 6,7 6,3-60,3 6,7 6,3-98,4 8,8 8,3-98,4 8,8 8,3 p Staattinen paine-ero testauskammion ja ympäröivän ilman välillä, Pa (Testauskammio alipaineinen ympäröivään ilmaan nähden) q V cor Ilman tilavuusvirta tiheydessä 1,20 kg/m 3, dm 3 /s q V cor - q V vuoto Ilman tilavuusvirta tiheydessä 1,20 kg/m 3 vähennettynä laitteiston vuodolla, dm 3 /s (Laitteiston vuoto koostuu testauskammion ja ikkunan vuodosta)
