1 Fi I/O Extender lisärelepaketti

2 Sisältö Sivu 1 Käyttö ja toiminnot LED-merkkivalon merkitykset Asennusohje I/O Extender lisäreleen konfigurointi I/O Extender lisäreleen output/ulostulon asetukset I/O Extender lisäreleen input/sisääntulon asetukset Vikatilat Tekniset tiedot ja sanastoa Paketin ja CD -rom sisältö DEVI -takuu ja takuutodistus

3 1. Käyttö ja toiminnot I/O Extender lisärelepaketissa on kolme input/sisääntulo ja kolme output/ulostulo potentiaalivapaata kärkitietoa (WEB HOMEssa on vakiona yksi devireg 550 lämmitysjärjestelmä network liitäntä, yksi input/sisääntulo sekä yksi output/ulostulo). Yhteen WEB HOMEen voidaan lisätä viisi lisärelepakettia, joten sinulla on mahdollisuus saada yhteensä 16 input/sisääntuloa ja 16 output/ulostuloa. Releen ulostuloa voidaan käyttää esimerkiksi lämminvesivaraajan, valaistuksen tai jonkun muun laitteen ohjaukseen. Releet ovat 230 V AC 2 A. Input/sisääntuloa voidaan käyttää esimerkiksi lämpötilan mittaamiseen, murtohälytykseen, kosteusmittaukseen tai minkä muun tahansa I/O digitaalisen tiedon sisään tuomiseen. Kaksi kolmesta sisääntulosta on konfiguroitavissa analogiseksi/digitaaliseksi sisääntuloksi: Lämpötila-anturi -50 C +70 C (DEVI NTC-johto- tai ulkoanturi) Digitaalinen anturi (0-5 VDC) Pulssilaskuri (I/O Extenderiin voidaan kytkeä sähkömittari, jossa on SO-pulssilähtö. I/O Extenderin sisääntulo noudattaa DS/EN standardia) 1.1 LED-merkkivalon merkitykset Lisärelepaketin etupuolella, oikeassa yläkulmassa oleva LED-merkkivalo tarkoittaa: Väri vihreä vihreä vilkkuu oranssi punainen vilkkuu punainen Merkitys Laite ok ja yhteys devibus väylään ok! Tiedonsiirto käynnissä WEB HOMEn kanssa Laite ok, mutta ei yhteyttä devibus väylään viimeisen kahden minuutin aikana Laite ok, mutta ei yhteyttä devibus väylään viimeisen kymmenen minuutin aikana Laite vikatilassa LED -merkkivalon merkitykset voidaan muuttaa niin, että LED merkkivalo vilkkuu oranssina (ks. Sivu 7, vilkkuled). Tätä ominaisuutta voidaan käyttää, kun WEB HOMEen liitetään enemmän, kuin yksi I/O Entender lisärelepaketti. Tällöin kulloinenkin konfiguroitava lisärelepaketti voidaan tunnistaa helposti. 3

4 2. Asennusohje I/O Extender lisärele voidaan asentaa esimerkiksi sähkökeskukseen WEB HOMEn viereen taikka muihin tiloihin lähelle ohjattavaa kohdetta. Relepaketissa voidaan käyttää WEB HOMEn jännitelähdettä taikka omaa 24 V PSU jännitelähdettä. 24 V jännitelähde kytketään napoihin 9 ja 10. Muista napaisuus, 9 on miinus (-) ja 10 on plus (+). Kun laite on jännitteinen, vilkkuu yksikön LED punaisena. Kytke devibus väylä. Kytke lisärelepaketista liittimet 11 ja 12 WEB HOMEn liittimiin 5 ja 6. Kolmenkymmenen sekunnin päästä LED muuttuu vihreäksi (vilkkuu tiedonsiirron aikana). 4

5 2.1. I/O Extender lisärelepaketin konfigurointi Tietokoneen kytkeminen WEB HOMEn: 1 Sulje tietokone ja katkaise devicom WEB HOMEsta ja I/O Extender lisärelepaketista jännite. 2 Kiinnitä PC-kaapeli (gateway RS 232) WEB HOME yksikön liitäntään 3 Kiinnitä kaapeli tietokoneen sarjaporttiin. Jos tietokoneessa ei ole sarjaporttia, voidaan käyttää sarja-usbsovitinta. Sovittimen voit hankkia esim. tietokoneita myyvistä liikkeistä. 4 Käynnistä tietokone ja asenna devicom konfigurointiohjelma mukana toimitetulta CD:ltä. 5 Katso asennusohje mukana toimitetusta CD-ROM PDF tiedostosta. 6 Kytke devicom WEB HOMEen ja I/O Extender lisärelepaketteihin jännite. devicom konfigurointiohjelman avaaminen Klikkaa devicom konfigurointi -ikonia tietokoneen ruudulta. devicom konfigurointiohjelma käynnistyy. Valitse kieli klikkaamalla lippua. Klikkaa AVAA aloittaaksesi konfigurointi. Jos ohjelma ei avaudu niin näyttöön tulee teksti: Yhteyden avaaminen laitteeseen ei onnistunut. Paina ASETUKSET ja tarkista tietoliikenneasetukset. Tarkista tällöin, että tietokoneesi ja WEB HOMEn tietoliikenneasetukset ovat samankaltaiset. 5

6 Avatessasi ohjelman avautuu tämä näkymä Uusi lisärelepaketti on nyt avautunut juuritiedostoon. Kaikki uuden relepaketin ikonit ovat harmaita eikä niitä ole aktivoitu. Jos olet liittänyt enemmän kuin yhden lisärelepaketin väylään niin paketit näkyvät alekkain omana puunaan juurihakemistossa. Jos näin ei ole niin katso sivulta 11 vikatilat. 6

7 Klikkaa hiirellä relepakettia: Tietoja devibus status: näyttää yhteyden tilan devibus quality: näyttää yhteyden laadun. Laadun tulee olla vähintään 80 %, muussa tapauksessa ota yhteyttä DEVIn tekniseen tukeen. Laite Yleisnäkymä lisärelepaketin output/ulostuloista sekä input/ sisääntuloista sekä relelähdön nimistä. Paketin kolme output/ ulostuloa ja kolme input/sisääntuloa voidaan nimetä uudelleen (kts. kohdat 2.2 ja 2.3). Vilkkuled Kun klikkaat ruutuun valintamerkin muuttuu LED-merkkivalo oranssiksi. Tätä ominaisuutta voidaan käyttää, kun devicom WEB HOMEen liitetään enemmän, kuin yksi I/O Entender lisärelepaketti. Tällöin kulloinenkin konfiguroitava lisärelepaketti voidaan tunnistaa helposti. Luettelo Listan kaikki tehtävät tulee suorittaa hyväksytysti, ennen kuin etäyhteys on mahdollinen. 7

8 2.2. I/O Extender lisäreleen *output/ulostulon asetukset Nimeä releen output/ulostulot 1-2, 3 4 ja 5 6. Esimerkiksi 1-2 lämminvesivaraaja, 3-4 ulkovalot, jne. Nimeäminen valitse hiirellä klikkaamalla haluamasi releen ulostuloa (output). ota releen ulostulo (output) käyttöön lisäämällä valintamerkki kohtaan Toimiva (Enabled) kirjoita haluamasi relelähdön nimi kohtaan kuvaus (description), esimerkiksi ulkovalot. antamasi relelähdön nimi näkyy käyttäessäsi WEB HOMEa. Ulostulo (output) Rele PÄÄLLÄ tai Rele POIS. Käynnistysarvo: toimintahäiriön sattuessa valitse mihin tilaan haluat kytkennän jäävän: viimeisin tunnettu releen arvo Rele POIS (OFF) Rele PÄÄLLÄ (ON) Muista klikata painiketta Tallenna (Save), jotta muutokset tallentuvat! Muista, että nettikäytössä tiedonsiirtyminen saattaa viedä kauemmin, kuin suorakäytössä. Kun relelähtö on kytketty, nimetty ja tallennettu muuttuu symboli vihreäksi. *output = kuormaa ohjaava relelähtö 8

9 2.3 I/O Extender lisäreleen *input/sisääntulon asetukset Relepaketissa on kolme input/sisääntuloa, joista kaksi matalajännitteisiä 0-5 V (jotka voidaan ohjemoida digitaaliseksi, lämpötilan mittaamiseen NTC-johtoanturilla/ulkoanturilla tai sähkömittarin lukemiseen) ja yksi digitaalinen normaalijännitteinen 230 V. Yleiset valitse hiirellä klikkaamalla haluamasi releen sisääntuloa (input). ota releen sisääntulo käyttöön lisäämällä valintamerkki kohtaan Toimiva (Enabled) kirjoita haluamasi relelähdön nimi kuvauskenttään (Description) esimerkiksi murtohälytys. antamasi relelähdön nimi input/sisääntulo näkyy käyttäessäsi WEB HOMEa. Sisääntulon (input) asetukset Valitse sisääntulon tyyppi; digitaalinen, NTC-johtoanturi/ ulkoanturi tai pulssilaskuri. Hälytyksen asetukset Valitse haluamasi hälytysasetus. Muista klikata painiketta Tallenna (Save), jotta muutokset tallentuvat! Kun releen sisääntulo on kytketty, nimetty ja tallennettu muuttuu symboli vihreäksi. *input = siirrettävän tiedon sisääntulo 9

10 Klikkaa hiirellä lisärelepaketti aktiiviseksi. Näet ruudulta relepaketin tilan sekä tallennetut muutokset. 10

11 3. Vikatilat Jos yhteyttä I/O Extender lisärelepaketin ja devicom WEB HOME gatewayn välillä ei ole ovat kaikki relepaketin ikonit punaisia. Tekninen tuki: DEVI Oy Rataskuja 4, NUMMELA Puhelin (09)

12 4. Tekniset tiedot Käyttöjännite 24 VDC ± 10 % Virran kulutus Kuormitettavuus: - Resistiivinen kuorma - Induktiivinen kuorma Suojausluokka < 1 W ~250 V ~2 A cos φ = 0,3 Max. 1 A IP20 Käyttölämpötila C Mitat S x K x L 53 x 86 x 70 Sanastoa devibus väylä = väylä devicom WEB HOMEn ja I/O Extenderin välillä gateway kaapeli = PC-kaapeli, jota käytetään lisärelepaketin konfiguroinnissa Input = siirrettävän tiedon sisääntulo Output = kuormaa ohjaava relelähtö I/O Extender = lisärelepaketti devicom WEB HOME = nettisovitin devireg 550 termostaateille 12

13 5. Paketin ja CD-ROM sisältö Paketin sisältö I/O Extender lisärelepaketti asennus- ja käyttöohje gateway-kaapeli (käytetään lisärelepaketin konfiguroinnissa) 3 m NTC-johtoanturi, 15 kohm (tätä käytetään esimerkiksi ulkolämpötilan valvontaan) CD-ROM CD-ROM sisältö devicom konfigurointi työkalu devicom WEB HOME demo-ohjelma devicom WEB HOME asennusohje (pdf) I/O Extender lisäreleen asennus- ja käyttöohje (pdf) 13

14 14

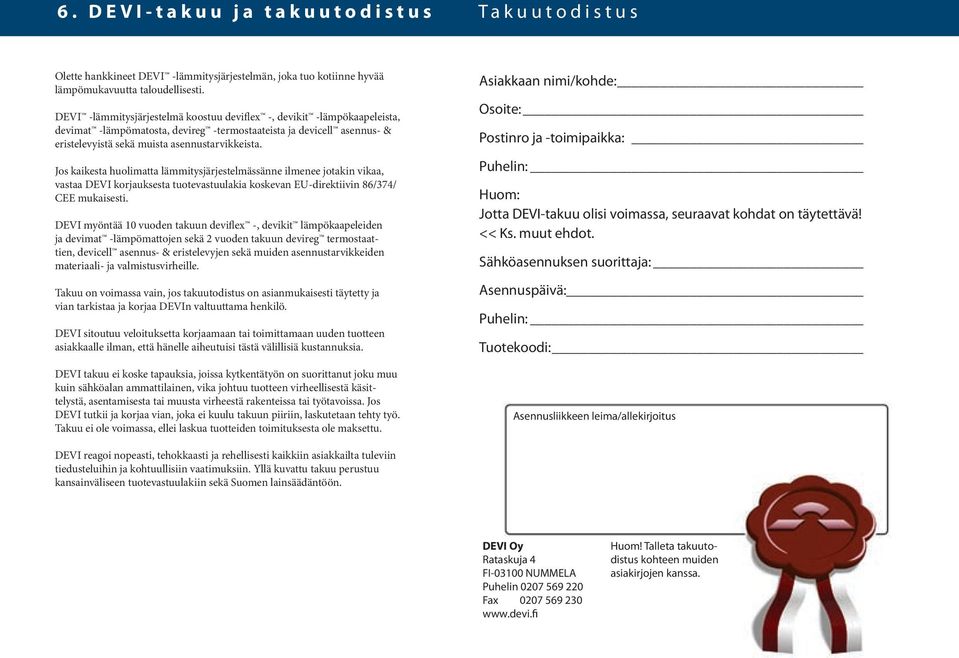

15 6. DEVI-takuu ja takuutodistus Takuutodistus Olette hankkineet DEVI -lämmitysjärjestelmän, joka tuo kotiinne hyvää lämpömukavuutta taloudellisesti. DEVI -lämmitysjärjestelmä koostuu deviflex -, devikit -lämpökaapeleista, devimat -lämpömatosta, devireg -termostaateista ja devicell asennus- & eristelevyistä sekä muista asennustarvikkeista. Jos kaikesta huolimatta lämmitysjärjestelmässänne ilmenee jotakin vikaa, vastaa DEVI korjauksesta tuotevastuulakia koskevan EU-direktiivin 86/374/ CEE mukaisesti. DEVI myöntää 10 vuoden takuun deviflex -, devikit lämpökaapeleiden ja devimat -lämpömattojen sekä 2 vuoden takuun devireg termostaattien, devicell asennus- & eristelevyjen sekä muiden asennustarvikkeiden materiaali- ja valmistusvirheille. Takuu on voimassa vain, jos takuutodistus on asianmukaisesti täytetty ja vian tarkistaa ja korjaa DEVIn valtuuttama henkilö. DEVI sitoutuu veloituksetta korjaamaan tai toimittamaan uuden tuotteen asiakkaalle ilman, että hänelle aiheutuisi tästä välillisiä kustannuksia. DEVI takuu ei koske tapauksia, joissa kytkentätyön on suorittanut joku muu kuin sähköalan ammattilainen, vika johtuu tuotteen virheellisestä käsittelystä, asentamisesta tai muusta virheestä rakenteissa tai työtavoissa. Jos DEVI tutkii ja korjaa vian, joka ei kuulu takuun piiriin, laskutetaan tehty työ. Takuu ei ole voimassa, ellei laskua tuotteiden toimituksesta ole maksettu. Asiakkaan nimi/kohde: Osoite: Postinro ja -toimipaikka: Puhelin: Huom: Jotta DEVI-takuu olisi voimassa, seuraavat kohdat on täytettävä! << Ks. muut ehdot. Sähköasennuksen suorittaja: Asennuspäivä: Puhelin: Tuotekoodi: Asennusliikkeen leima/allekirjoitus DEVI reagoi nopeasti, tehokkaasti ja rehellisesti kaikkiin asiakkailta tuleviin tiedusteluihin ja kohtuullisiin vaatimuksiin. Yllä kuvattu takuu perustuu kansainväliseen tuotevastuulakiin sekä Suomen lainsäädäntöön. DEVI Oy Rataskuja 4 FI NUMMELA Puhelin Fax Huom! Talleta takuutodistus kohteen muiden asiakirjojen kanssa.

16 Article: Version:
