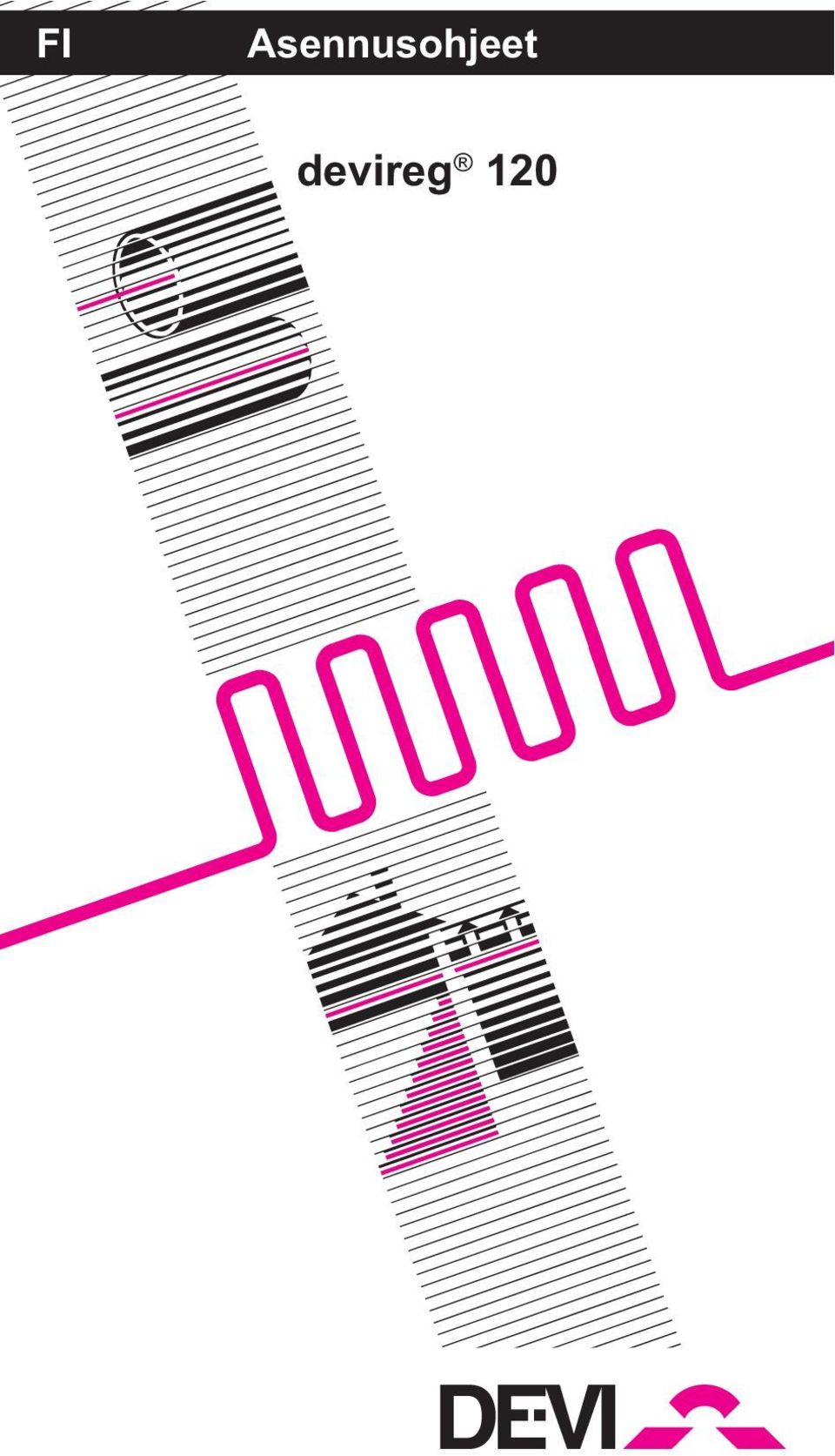

1 FI Asennusohjeet devireg 120 Ž

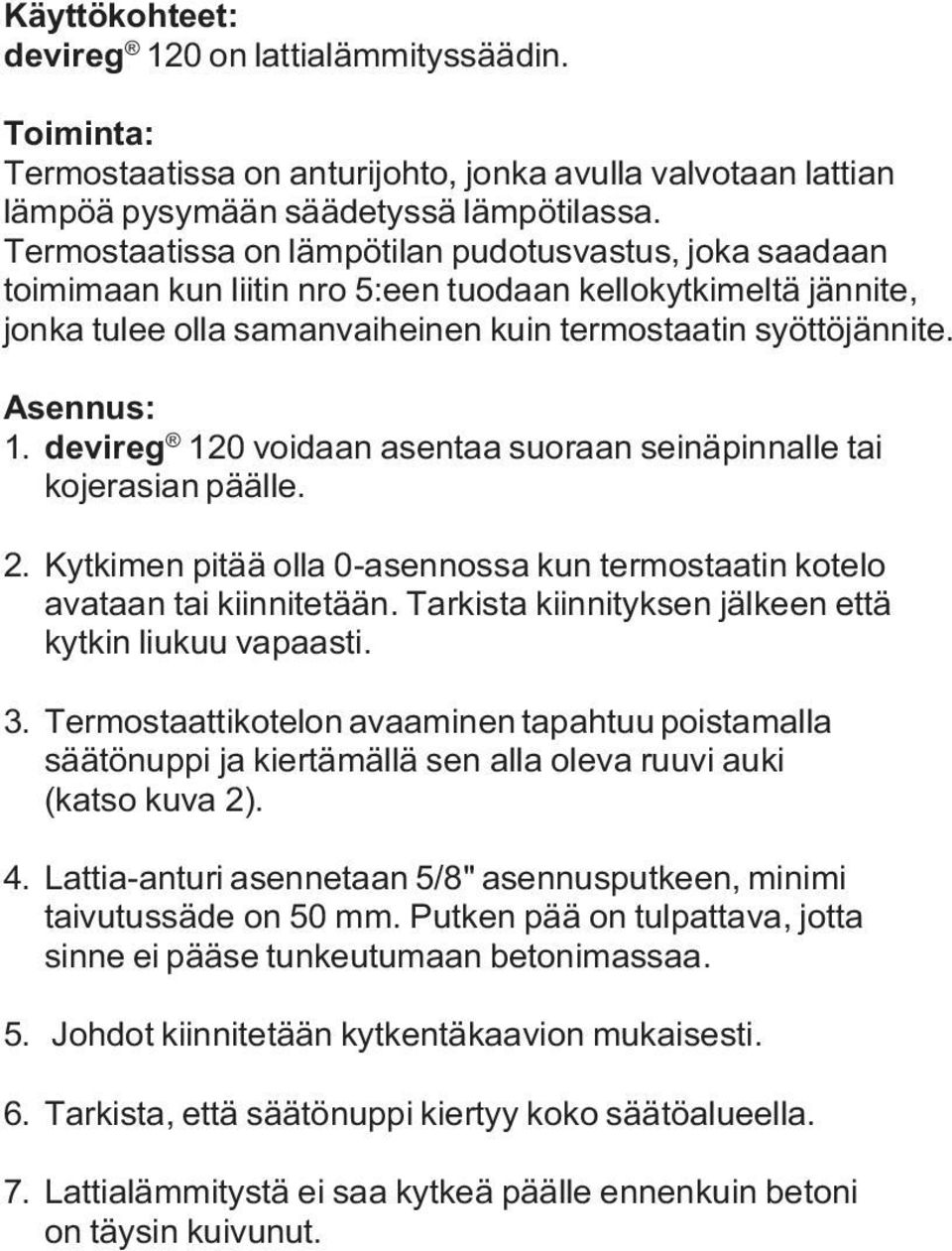

2 Käyttökohteet: devireg 120 on lattialämmityssäädin. Toiminta: Termostaatissa on anturijohto, jonka avulla valvotaan lattian lämpöä pysymään säädetyssä lämpötilassa. Termostaatissa on lämpötilan pudotusvastus, joka saadaan toimimaan kun liitin nro 5:een tuodaan kellokytkimeltä jännite, jonka tulee olla samanvaiheinen kuin termostaatin syöttöjännite. Asennus: 1. devireg 120 voidaan asentaa suoraan seinäpinnalle tai kojerasian päälle. 2. Kytkimen pitää olla 0-asennossa kun termostaatin kotelo avataan tai kiinnitetään. Tarkista kiinnityksen jälkeen että kytkin liukuu vapaasti. 3. Termostaattikotelon avaaminen tapahtuu poistamalla säätönuppi ja kiertämällä sen alla oleva ruuvi auki (katso kuva 2). 4. Lattia-anturi asennetaan 5/8" asennusputkeen, minimi taivutussäde on 50 mm. Putken pää on tulpattava, jotta sinne ei pääse tunkeutumaan betonimassaa. 5. Johdot kiinnitetään kytkentäkaavion mukaisesti. 6. Tarkista, että säätönuppi kiertyy koko säätöalueella. 7. Lattialämmitystä ei saa kytkeä päälle ennenkuin betoni on täysin kuivunut.

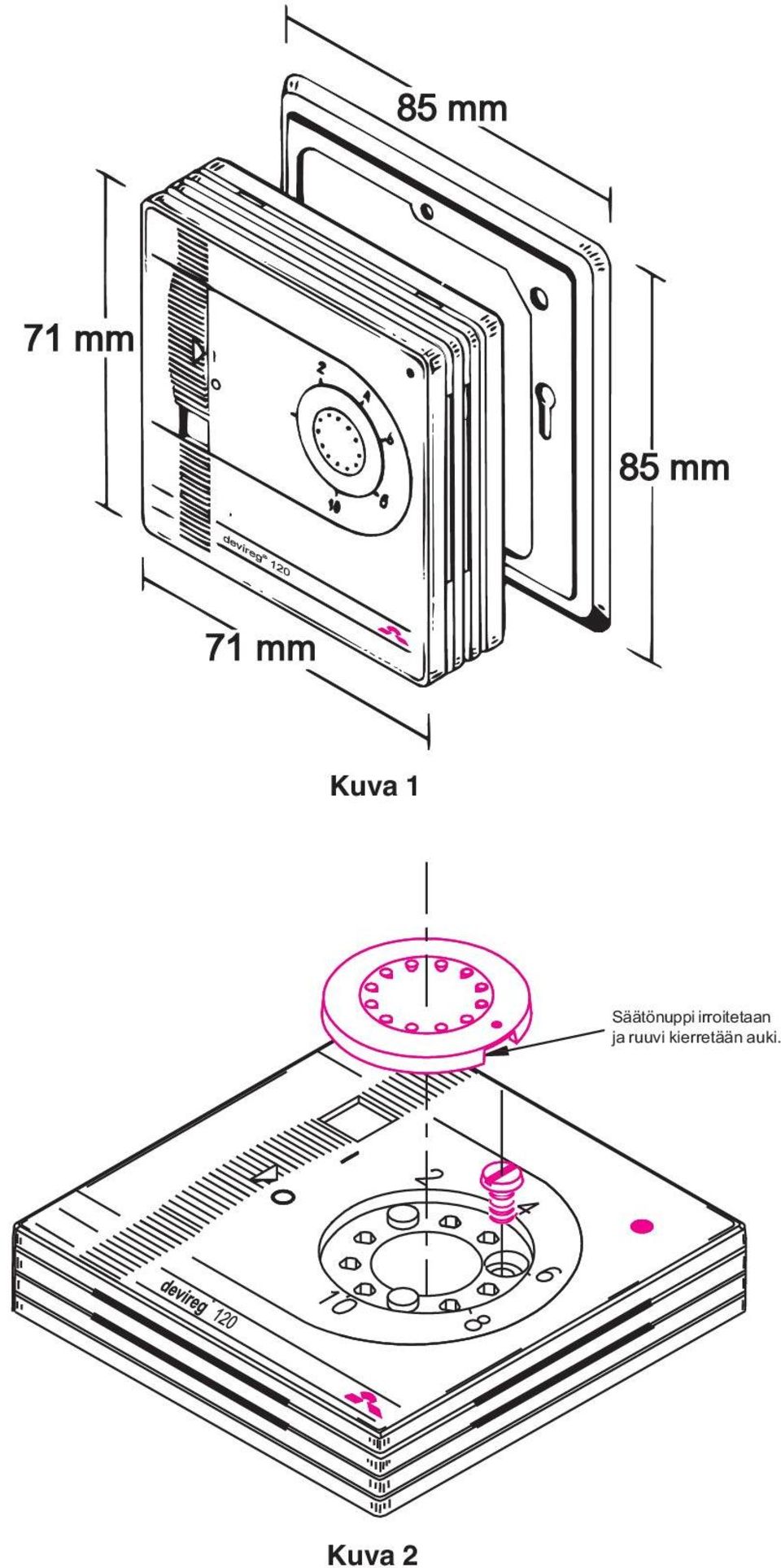

3 Kuva 1 Säätönuppi irroitetaan ja ruuvi kierretään auki. Kuva 2

4 Kuva 3

5 Vian etsintä Toimintatarkastus: Mikäli lämmitys ei toimi kun säätönuppia käännetään asteikolla ylöspäin, tarkistetaan käyttökytkimen asento ja sulakkeet ennenkuin sähköasentaja kutsutaan paikalle. Vian etsintä: Saa suorittaa vain valtuutettu sähköasennusliike. Vika: Ei lämpiä Verkkojännite Termostaatin lähtöjännite Lattia-anturi - Mittaa verkkojännite liittimistä nro 1 ja 2. - Irroita kuorma liittimiltä 3 ja 4 ja mittaa ulostulojännite kun termostaatti on toiminnassa. - Mittaa lämmityskaapelin vastusarvo (R) ja laske kokonaisteho (P) kaavalla P = U² R = R W (230 V~) - Kun anturijohto irroitetaan johtimista 6 ja 7, pitää termostaatin aktivoitua. - Kun anturin vastus mitataan ohmimittarilla, pitää vastusarvon olla kiinteä suhteessa ympäristön lämpötilaan, katso tekniset tiedot seuraavalta sivulta. Vika: Lämmitys koko ajan päällä Anturi rikkoontunut - Jos anturiliittimet 6 ja 7 oikosuljetaan, pitää termostaatin katkaista virta. - Kun anturin vastus mitataan ohmimittarilla, pitää vastusarvon olla kiinteä suhteessa ympäristön lämpötilaan, katso tekniset tiedot seuraavalta sivulta.

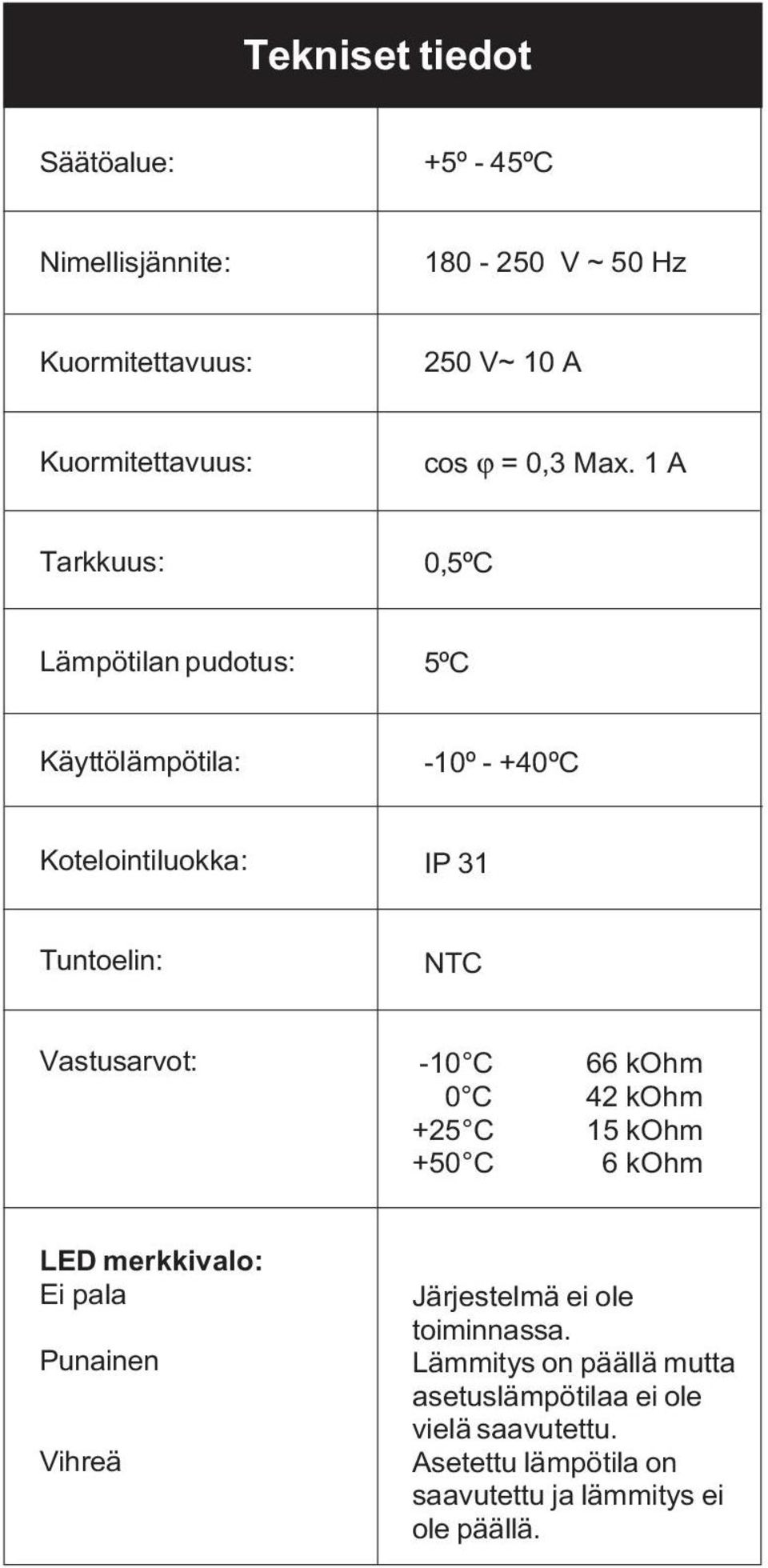

6 Tekniset tiedot Säätöalue: +5º - 45ºC Nimellisjännite: V ~ 50 Hz Kuormitettavuus: 250 V~ 10 A Kuormitettavuus: cos ϕ = 0,3 Max. 1 A Tarkkuus: 0,5ºC Lämpötilan pudotus: 5ºC Käyttölämpötila: -10º - +40ºC Kotelointiluokka: IP 31 Tuntoelin: NTC Vastusarvot: -10 C 66 kohm 0 C 42 kohm +25 C 15 kohm +50 C 6 kohm LED merkkivalo: Ei pala Punainen Vihreä Järjestelmä ei ole toiminnassa. Lämmitys on päällä mutta asetuslämpötilaa ei ole vielä saavutettu. Asetettu lämpötila on saavutettu ja lämmitys ei ole päällä.

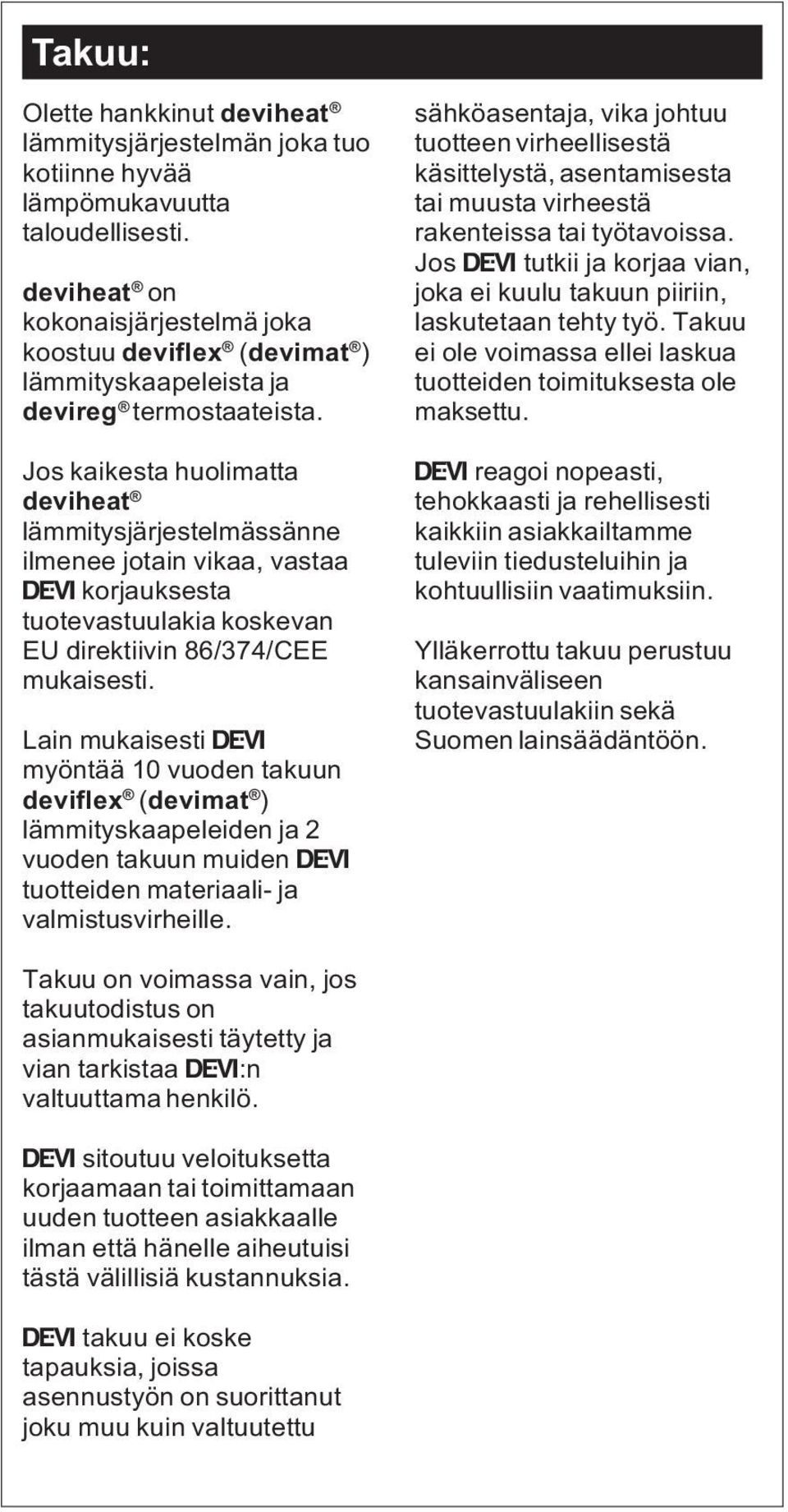

7 Takuu: Olette hankkinut deviheat lämmitysjärjestelmän joka tuo kotiinne hyvää lämpömukavuutta taloudellisesti. deviheat on kokonaisjärjestelmä joka koostuu deviflex (devimat ) lämmityskaapeleista ja devireg termostaateista. Jos kaikesta huolimatta deviheat lämmitysjärjestelmässänne ilmenee jotain vikaa, vastaa Ž korjauksesta tuotevastuulakia koskevan EU direktiivin 86/374/CEE mukaisesti. Lain mukaisesti Ž myöntää 10 vuoden takuun deviflex (devimat ) lämmityskaapeleiden ja 2 vuoden takuun muiden Ž tuotteiden materiaali- ja valmistusvirheille. sähköasentaja, vika johtuu tuotteen virheellisestä käsittelystä, asentamisesta tai muusta virheestä rakenteissa tai työtavoissa. Jos Ž tutkii ja korjaa vian, joka ei kuulu takuun piiriin, laskutetaan tehty työ. Takuu ei ole voimassa ellei laskua tuotteiden toimituksesta ole maksettu. Ž reagoi nopeasti, tehokkaasti ja rehellisesti kaikkiin asiakkailtamme tuleviin tiedusteluihin ja kohtuullisiin vaatimuksiin. Ylläkerrottu takuu perustuu kansainväliseen tuotevastuulakiin sekä Suomen lainsäädäntöön. Takuu on voimassa vain, jos takuutodistus on asianmukaisesti täytetty ja vian tarkistaa Ž:n valtuuttama henkilö. Ž sitoutuu veloituksetta korjaamaan tai toimittamaan uuden tuotteen asiakkaalle ilman että hänelle aiheutuisi tästä välillisiä kustannuksia. Ž takuu ei koske tapauksia, joissa asennustyön on suorittanut joku muu kuin valtuutettu

8 Takuutodistus Ž takuu on myönnetty: Nimi: Katuosoite: Postinro/Paikkakunta: Puhelin: Huomioitava! Ž takuu on voimassa vain, kun takuutodistus on asianmukaisesti täytetty. Katso takuuehdot edelliseltä sivulta. Kytkentätyön tehnyt sähköurakoitsija: Kytkentäpäivämäärä: Termostaatin tyyppi: Tuotantokoodi: Toimittajan leima: DE-VI Sähkölämpö Oy Rataskuja Nummela Puhelin Fax
