1 GB FI Installation Asennusohje Instruction deviheat Ž

2 Sisällysluettelo deviheat 550 asennus 4 deviheat 550 käyttöönotto 13 Perusasetusten muutokset 15 Tehdas asetukset 23 Väyläliitäntä 24 Virhe ilmoitukset 26 Tekniset tiedot 28 Kytkentäkaavio 29 Huomioitava: deviheat 550 säätimen kytkennän ja perusasetusten ohjelmoinnin saa suorittaa vain sähköalan ammattilainen. Väärä kytkentä ja väärät perusasetukset saattavat johtaa lämmitysjärjestelmän tai lattian vaurioitumiseen. 3

3 deviheat 550 asennus: Asennus aloitetaan avaamalla termostaatin kotelo. Kansi avataan painamalla varovasti ylinnä olevaa lukitusnastaa (keskimmäinen aukko) jolloin etukansi irtoaa vetämällä. Lukitusnasta 4

4 Avaa reunoilla olevat kaksi ruuvia ja vedä näyttömoduuli varovasti ulos. ruuvit 5

5 Irrota termostaatin kehys. Kehys 6

6 Kytkennät tehdään alla olevan kuvan mukaisesti. Lämmityselementti maks. kuormitus 16A. Syöttö V 50/60 Hz Väyläliitäntä NTC tuntoelin deviheat 550 termostaatissa ei ole kiinteää maadoitusliitintä, joten lämmityskaapelin suojamaa kytketään maadoitusjohtimeen kojerasiassa hyväksytyllä liittimellä. 7

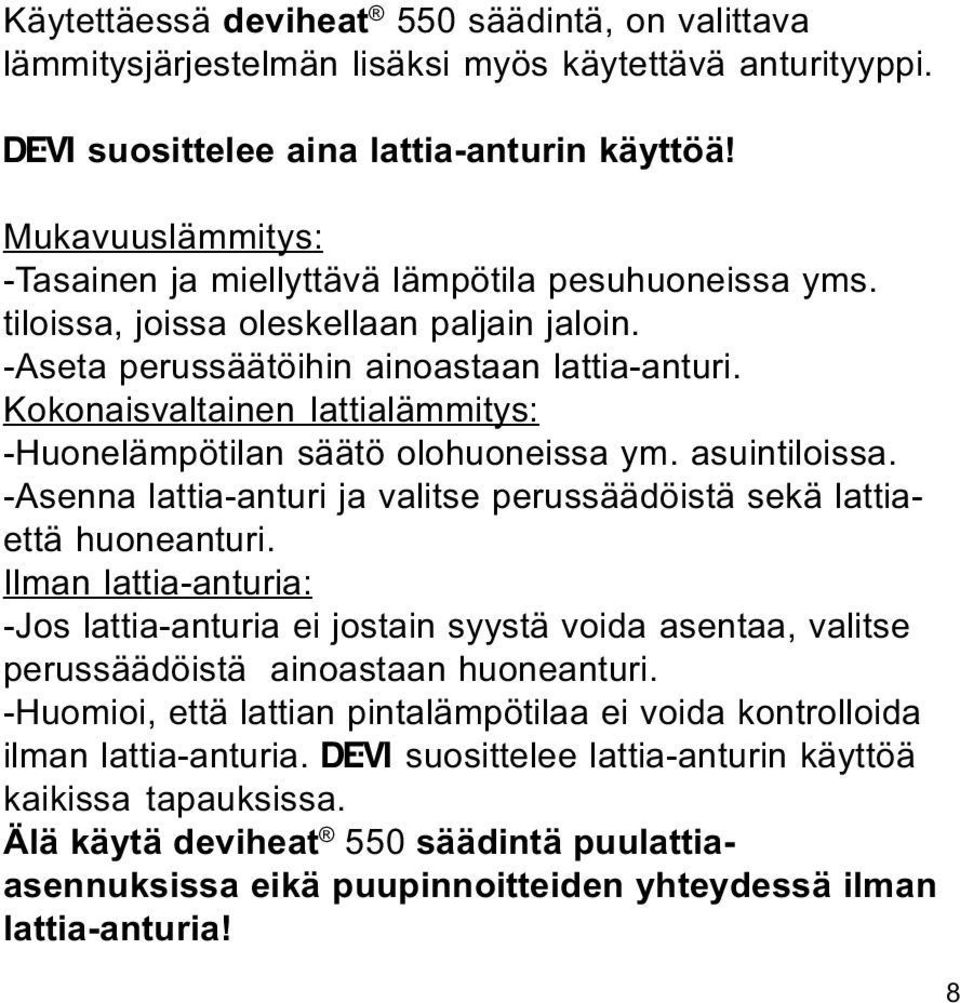

7 Käytettäessä deviheat 550 säädintä, on valittava lämmitysjärjestelmän lisäksi myös käytettävä anturityyppi. Ž suosittelee aina lattia-anturin käyttöä! Mukavuuslämmitys: -Tasainen ja miellyttävä lämpötila pesuhuoneissa yms. tiloissa, joissa oleskellaan paljain jaloin. -Aseta perussäätöihin ainoastaan lattia-anturi. Kokonaisvaltainen lattialämmitys: -Huonelämpötilan säätö olohuoneissa ym. asuintiloissa. -Asenna lattia-anturi ja valitse perussäädöistä sekä lattiaettä huoneanturi. Ilman lattia-anturia: -Jos lattia-anturia ei jostain syystä voida asentaa, valitse perussäädöistä ainoastaan huoneanturi. -Huomioi, että lattian pintalämpötilaa ei voida kontrolloida ilman lattia-anturia. Ž suosittelee lattia-anturin käyttöä kaikissa tapauksissa. Älä käytä deviheat 550 säädintä puulattiaasennuksissa eikä puupinnoitteiden yhteydessä ilman lattia-anturia! 8

8 Nyt voit asentaa säätimen kojerasiaan tai seinälle käyttämällä kiinnitykseen kehyksessä valmiina olevia reikiä. Ruuvin reijät 9

9 Saavutat parhaimman tuloksen deviheat 550 käytössä kun noudatat seuraavia perussääntöjä: Termostaatti asennetaan seinälle cm:n korkeuteen. Jos huoneanturi on kytketty pitää termostaatin olla samassa tilassa kuin lämmitin. Termostaattiin ei saa kohdistua suoraa auringon paistetta. Termostaatin tulee sijaita ovien ja ikkunoiden avaussektorien ulkopuolella. Termostaattia ei saa peittää sen edessä roikkuvilla verhoilla, pyyhkeillä ym. Varoitus Väyläliitännässä olevien termostaattien syöttöjännitteet on katkaistava jokaisesta väylässä olevasta termostaatista ennen asennus/muutostöiden aloittamista. 10

10 Kokoa termostaatti asettamalla ensin kehys paikoilleen ja sen jälkeen näyttömoduuli ja viimeiseksi paina suojakotelo paikalleen. Huom: Asenna näyttömoduuli varovaisesti 8 napaiseen plugiin käyttämällä avuksi ympärillä olevaa neljää tappia. Älä kiristä näyttömoduulin kiinnitysruuveja liiaksi, riittää että ne ovat kevyesti kiinni. 11

11 Älä kiristä liiaksi! 12

12 deviheat 550 aktivointi Kun termostaatti on kytketty jännitteiseksi ensimmäistä kertaa, tulee se koodata ja valita anturi(t). Käännä koodin valitsemiseksi... Valitse koodi: 0044 Kun koodi on valittu, paina nappia... Nyt valitse anturit... 13

13 deviheat 550 termostaatissa on mahdollisuus käyttää kahta anturia, erillistä lattia-anturia ja sisäänrakennettua huoneanturia. Valitse kohteen lämmitysjärjestelmän yhteydessä käytettävä(t) anturi(t). Käännä nuppia huoneanturin (rs), lattia-anturin (FS) tai molempien (rfs) valitsemiseksi ja paina... Jos deviheat 550 termostaattiin on valittu ainoastaan lattia-anturi niin näyttö ei näytä todellista lämpötilaa (5-35 ) vaan asteiden sijasta alue Älä käytä puulattioiden yhteydessä pelkästään huoneanturia! 14

14 Perusasetusten muutokset Jos termostaatin perusasetuksia on tarve muuttaa, paina nappia 12 sek. Sen jälkeen on mahdollista päästä perusasetus menuun valitsemalla koodi. 12 sec. Käännä koodin valitsemiseksi... Valitse koodi: 0044 Paina nappia kun koodi on asetettu... 15

15 Ensimmäinen deviheat 550 perusasetusten valinta on, toimiiko termostaatti itsenäisenä, ohjaavana tai orjatermostaattina. Jos useita termostaatteja on väylöitetty samaan linjaan, voi vain yksi olla ohjaava eli master termostaatti! Enemmän tietoa väyläliitäntä- ja ohjaava/orja toiminnasta löydät sivulta 24. Käännä nappia valitaksesi Yksin (ALO), Master (MAS) tai orjatoiminto (SLA) ja paina... Huom! Orjatoiminnossa eivät kaikki asetustoiminnot ole käytössä vaan puuttuvat asetukset tehdään ohjaavasta yksiköstä. 16

16 Celsius tai Fahrenheit asteikon valinta. Käännä nappia, valitse C tai F ja paina... 17

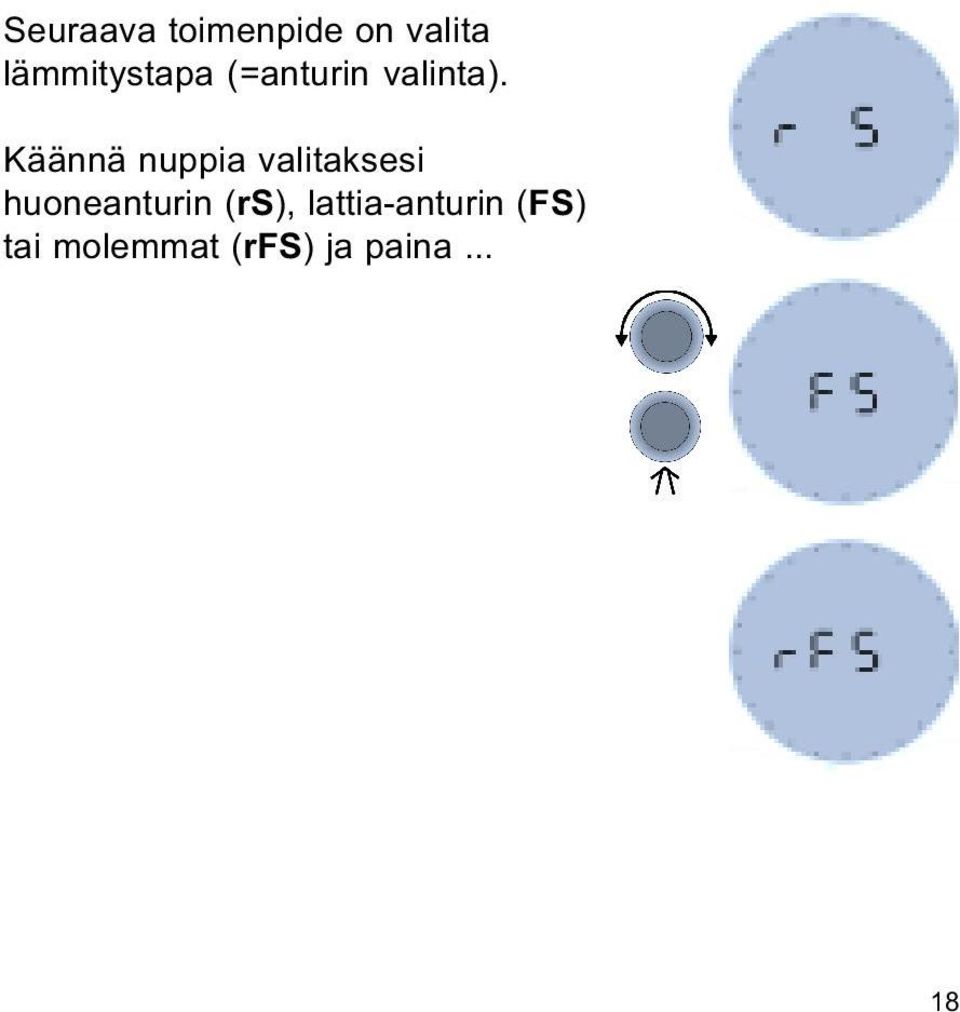

17 Seuraava toimenpide on valita lämmitystapa (=anturin valinta). Käännä nuppia valitaksesi huoneanturin (rs), lattia-anturin (FS) tai molemmat (rfs) ja paina... 18

18 Erilaisten lattiarakenteiden takia on mahdollista valita lattian maksimi lämpötila (Mt), jota ei voi ylittää. Lämpötila-alue on C. Käännä nappia valitaksesi lattian maksimilämpötilan ja paina... Huom! Maksimi lämpötilan tehdas asetus on 45 C kaapelien ylilämpiämisen estämiseksi. Maksimi lämpötilaa muutettaessa on huomioitava paikalliset olosuhteet, rakentamismääräykset sekä lattiarakenteiden ja pinnoitteiden lämmönkestävyydet. Puurakenteisissa lattioissa Ž suosittelee 27 C maksimi lämpötilaa. Ylimmät Laatoitettu kipsilevylattia lämpötilat Muovimatto kipsilevylattian päällä erilaisilla Puulattiat (parketti, lankku, laminaatti) lattiarakenteilla! Muut (betoni yms.) 19 27ºC 35ºC 27ºC 45ºC

19 Offset (OFFS) toimintoa voidaan käyttää huonelämpömittarin ja termostaatin mahdollisesti näyttämän lämpötilaeron kalibroimiseen. Jos huonelämpötilamittari näyttää esim. 1 C enemmän kuin termostaatti, voidaan offset toiminnolla muuttaa näyttämää +1 C. Säätöalue on -5,5 C - +5,5 C. Käännä nuppia valitaksesi offset ja paina... 20

20 Sisään rakennetun ajastimen avulla voidaan termostaatti ohjelmoida pudottamaan huoneen lämpötilaa (LO) tietyksi ajaksi, esim päivällä kun kaikki ovat poissa. Säätöalue on 0 C - 15 C. Käännä nuppia valitaksesi haluamasi säästötason ja paina... (Valitse -5 C jos haluat alentaa lämpötilaa 5 astetta). Jos on kyseessä normaali huonelämmitys, emme suosittele yli 5 C lämpötilan pudotusta. 21

21 Lopuksi aseta kellon näyttötyyppi joko 24h tai 12h AM/PM. Käännä nuppia valitaksesi 12 tai 24 tunnin näyttö ja paina... Päättääksesi ja säilyttääksesi perusasetusten muutokset paina nuppia. Näyttö palaa automaattisesti asetusten mukaiseen normaalitoimintaan. 22

22 Tehdas asetukset: Termostaattiin on valmiiksi ohjelmoitu seuraavat asetukset: Toiminto Tehdas asetus Vaihtoehdot Väyläliitäntä Yksin Yksin, ohjaava tai orja Lämpöt.näyttö C C tai F Anturi Huone+lattia Huone, lattia tai huone+lattia Maks. lattialämpötila +45 C +20 C C Näytön hienosäätö 0,0 C -5,5 C - +5,5 C Lämpötilan pudotus -5 C -1 C C Viikon päivä 1 1,2,3,4,5,6,7 Kello tai 12 AM/PM Ajan asetus Ajastimen asetukset - Maks. 336 jaksoa/viikko 23

23 Väyläliitäntä kytkennät: deviheat 550 on varustettu väyläliitäntä mahdollisuudella. Rakennuksen kaikki deviheat 550 termostaatit voidaan ketjuttaa yhteen väyläliitännän kautta jolloin asetukset ja ohjelmointi voidaan suorittaa ohjaavan termostaatin kautta. Väylään voidaan liittää maks. 32 yksikköä, t.s. 1 ohjaava ja 31 orjayksikköä. Väylässä voi olla vain 1 ohjaava yksikkö. deviheat 550 voidaan väyläliitännässäkin ohjelmoida itsenäiseksi termostaatiksi jolloin se ei vastaa eikä lähetä väylätietoa, mutta lasketaan kuitenkin mukaan väylän yksikköjen määrään (maks. 32 yks). Väyläliitäntä suoritetaan erillisellä kaksijohdin järjestelmällä. Johtimien ei tarvitse olla suojattuja ja napaisuus on vapaa. Maksimi johdon pituus on 500 m. 24

24 Jos väyläliitäntään on ohjelmoitu useampi kuin yksi ohjaava yksikkö, vilkkuu häiriövalo näytössä ja ylimääräiset yksiköt on ohjelmoitava uudelleen joko orja- tai itsenäisiksi yksiköiksi. Jos deviheat 550 on ohjelmoitu orjayksiköksi niin seuraavat asetukset kontrolloidaan ohjaavan yksikön kautta: - Aika - Viikonpäivä - C tai F - Kellon näyttö 24h tai 12h AM/PM - Lämpötilan pudotusohjelma Väyläliitäntä tarvikkeet: Väyläliitäntä tarvikkeet: Väyläjohdin 0,75 mm² (100 m) 25

25 Vikailmoitukset: deviheat 550 termostaatissa on sisäänrakennettu valvontajärjestelmä joka jatkuvasti tutkii lämmitysjärjestelmän, termostaatin ja mahdollisen väylän toimintaa. Jos vikaa ilmenee, vilkkuu näytössä vikanumero, joka ilmoitetaan viikonpäivän kohdalla 1-7. No: Vika: Kelloa ei ole asetettu Termostaatti on kytkeytynyt päältä ylilämpiämisen vuoksi Määritelty orjayksiköksi mutta ei löydä yhtään ohjaavaaa yksikköä Mitä tehdä: Tee kellon asetukset Anna termostaatin jäähtyä hetki. Kuittaa senjälkeen perusasetuksista vika pois. Yksi yksikkö on nimettävä ohjaavaksi yksiköksi 26

26 No: Vika: Mitä tehdä: 2 Nimetty ohjaavaksi yksiköksi mutta väylästä löytyy toinenkin ohjaava yksikkö. Väylässä voi olla vain yksi ohjaava yksikkö, nimeä muut uudelleen. 6 5 Anturivika katkos lattiaanturissa Anturivika Lattiaanturissa oikosulku Vaihda lattia-anturi Vaihda lattia-anturi 27

27 Tekniset tiedot: Lämpötila-alue Lattian lämpötila-alue Jännite Kuormitus Kuormitus Virran kulutus Varakäynti C tai OFF C V ~ 50/60 Hz 250 V ~ 16 A cos = 0.3 Max. 1 A < 500 mw 100 tuntia Lämpötilan pudotus 0-15 C Näytön hienosäätö -5,5 - +5,5 C Kotelointiluokka IP 30 Anturityyppi NTC Anturin nimellisarvo 15 kohm / 25 C 28

28 Kytkentä kaavio: 29 Väyläliitäntä kytkennät
