1 FI Asennusohje devikit saneerauskaapeli intelligent varme

2 devikit saneerauskaapeli Sis.: devikit saneerauskaapelin, termostaatin anturin suojaputken sekä liiman kuumaliimapistooliin devikit saneerauskaapelipaketti Sis.: devikit saneerauskaapelin, devireg 120 termostaatin, IP 34 roiskevesitiiviin suojakotelon, termostaatin anturin suojaputken sekä liiman kuumaliimapistooliin Sovelluskohteet devikit lämpökaapeli sopii betoni-, kipsilevy-, lastulevy- tai puulattialle, jossa on klinkkeri-, muovi-, laminaatti- tai puupinnoite. Tekniset tiedot Kaapeli 2-johtiminen, varustettu liitosjohdolla ja loppupäättellä Tyyppi 2-johtiminen kaapeli, varustettuna suojapunoksella, 16 x 0,25 Cu Jännite 230 V Teho 10 W/m Halkaisija Ø 4,5 mm Liitoskaapeli 2,5 m - 2 x 1,5 mm 2 Johtimen eriste FEP Välivaippa MDPE Ulkovaippa PVC Max lämpötila 70/70 ºC (on/off) 2

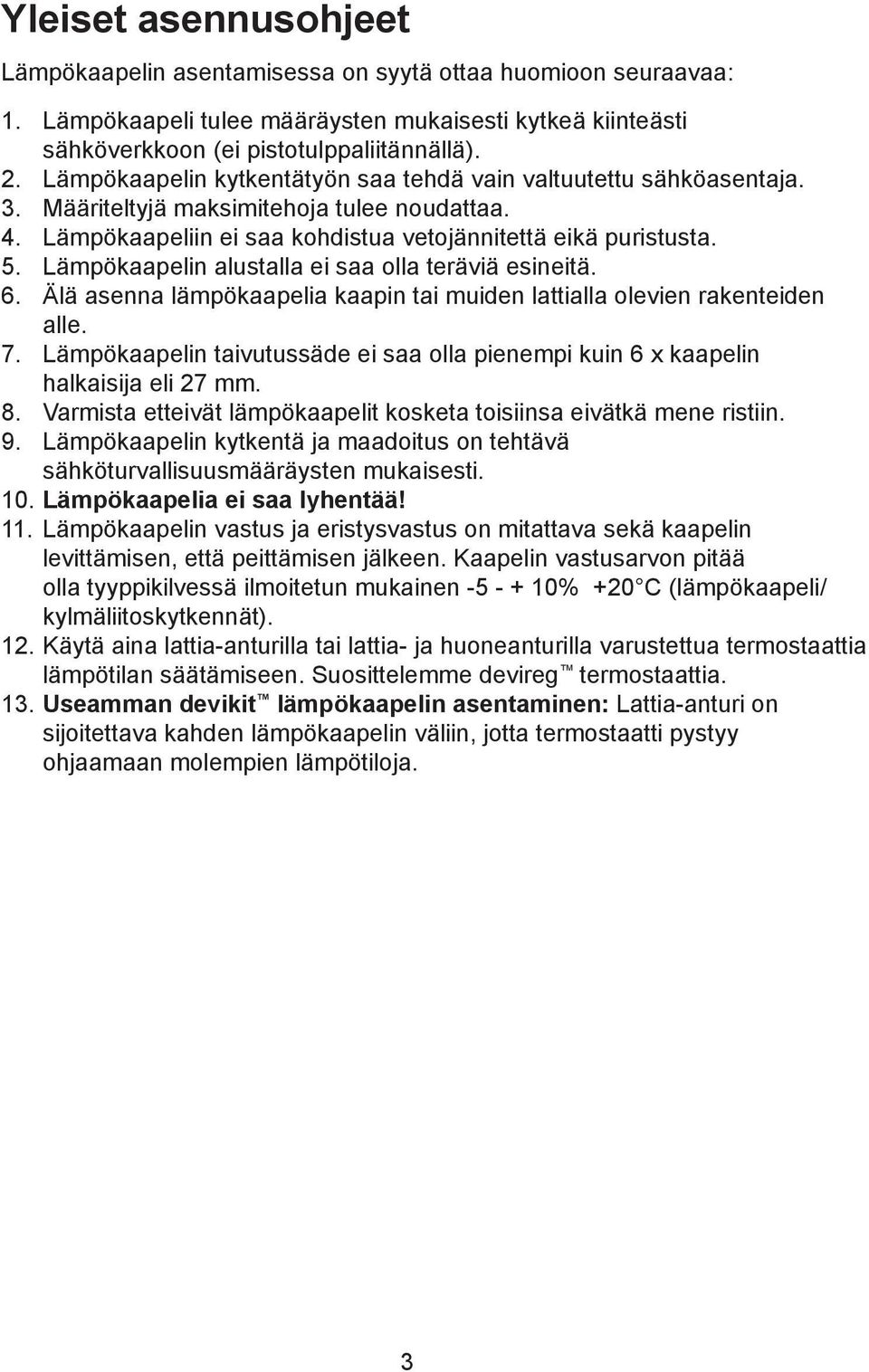

3 Yleiset asennusohjeet Lämpökaapelin asentamisessa on syytä ottaa huomioon seuraavaa: 1. Lämpökaapeli tulee määräysten mukaisesti kytkeä kiinteästi sähköverkkoon (ei pistotulppaliitännällä). 2. Lämpökaapelin kytkentätyön saa tehdä vain valtuutettu sähköasentaja. 3. Määriteltyjä maksimitehoja tulee noudattaa. 4. Lämpökaapeliin ei saa kohdistua vetojännitettä eikä puristusta. 5. Lämpökaapelin alustalla ei saa olla teräviä esineitä. 6. Älä asenna lämpökaapelia kaapin tai muiden lattialla olevien rakenteiden alle. 7. Lämpökaapelin taivutussäde ei saa olla pienempi kuin 6 x kaapelin halkaisija eli 27 mm. 8. Varmista etteivät lämpökaapelit kosketa toisiinsa eivätkä mene ristiin. 9. Lämpökaapelin kytkentä ja maadoitus on tehtävä sähköturvallisuusmääräysten mukaisesti. 10. Lämpökaapelia ei saa lyhentää! 11. Lämpökaapelin vastus ja eristysvastus on mitattava sekä kaapelin levittämisen, että peittämisen jälkeen. Kaapelin vastusarvon pitää olla tyyppikilvessä ilmoitetun mukainen % +20 C (lämpökaapeli/ kylmäliitoskytkennät). 12. Käytä aina lattia-anturilla tai lattia- ja huoneanturilla varustettua termostaattia lämpötilan säätämiseen. Suosittelemme devireg termostaattia. 13. Useamman devikit lämpökaapelin asentaminen: Lattia-anturi on sijoitettava kahden lämpökaapelin väliin, jotta termostaatti pystyy ohjaamaan molempien lämpötiloja. 3

4 Työn valmistelu 1. Vanha pinnoite poistetaan. 2. Lattia puhdistetaan huolella liasta ja pölystä. 3. Primer (pohjustusaine) sivellään lattiaan ja annetaan kuivua. Asennusohjeet 1. Laske tarvittava kaapelipituus ja teho huoneen koon ja tehon tarpeen mukaan. Kaapelipituudet ja tehot Pituus m Teho W *Lämitettävä ala m 2 Jännite V Vastus Ohm , , , , , , ,3 * Lämmitettävät alat on laskettu ~ W/m 2 arvoilla. Tarvittavat tehot / m 2 on aina laskettava tapauskohtaisesti. Maksimiteho (W) m 2 kohden ja lämpötilarajoitukset perustan ja lattiapinnan aineesta riippuen. Perusta Max. W/m 2 Minimi C/C (asennusväli) Perusta: Lautalattia, lastu-, puukuitu- tai kipsikartonkilevy mm Perusta: Betoni: mm Lattian pinnoite Pinnoite: Klinkkerilaatta: Pinnoite: Muovimatto, puu, parketti, laminaatti, korkki: Tärkeää! Yllä annettuja tehoja ja lämpötiloja ei saa ylittää. Max. º C +35º C +28º C Puu-, laminaatti-, parketti-, muovimatto- ja korkkilattiat: varmista valmistajalta tai tavaran toimittajalta, mitkä ovat suositeltavat maksimilämpötilat. Lämpötilasetukset on asetettava suositusten mukaisiksi. Näin varmistut pintamateriaalisi pitkäikäisyydestä. Huomaa, että rajoitukset eivät kuitenkaan saa ylittää tässä ohjeessa annettuja rajoja. 4

5 2. Laske tarkka asennusväli eli C/C etäisyys käyttäen seuraavaa kaavaa: Pinta-ala jaettuna kaapelin pituudella (esim. 1 m 2 jaettuna 10 m kaapelimetrillä on 0,10 m eli C/C = 10 cm = 100 mm). Tarvittava teho / m 2 ja C/C etäisyys W/m 2 C/C mm mm mm mm mm Tärkeää! Muista edellä annetut ohjeet maksimitehon ja lämpötilan rajoituksista. 3. Työstä lattiaan termostaatin anturin suojaputken syvyinen ura. Sen pituus lattiassa voi olla n cm. Liimaa suojaputki uraan ja tulppaa sen pää. Tee tarvittaessa myös seinään kaksi uraa lämpökaapelin liitoskaapelin ja termostaatin anturin suojaputkille. 4. Liimaa kaapeli lattiaan kuumaliimalla (voit käyttää myös pakkauksen mukana tulevaa kuumaliimaa). 5. Aloita asentamalla lämpökaapeli puolen C/C etäisyyden verran seinästä (esimerkkitapauksessa 50 mm päähän) ja sen jälkeen asenna loput kaapelista käyttäen mitoitettua C/C etäisyyttä. Taivuta kaapeli aina puoli C/C-mittaa seinästä. Liitoskaapelin ja lämpökaapelin välinen kytkentäkohta tulee jäädä tasoitekerroksen sisään. 6. Kun lämpökaapeli on paikallaan mitataan kaapelin lenkkivastus ja eristysvastus (tämän saa tehdä vain valtuutettu sähköasentaja). 7. Kaapeli peitetään tasoitteella. Teho / m 2 ja C/C etäisyys riippuu lattiatyypistä 8. Ennen lopullisen pintamateriaalin asentamista mitataan uudelleen kaapelin lenkkivastus ja eristysvastus (tämän saa tehdä vain valtuutettu sähköasentaja). 5

6 Luonnostele tälle sivulle lämpökaapelin sekä anturin sijainti. 6

7 DEVI takuu: Olette hankkineet DEVI lämmitysjärjestelmän joka tuo kotiinne hyvää lämpömukavuutta taloudellisesti. DEVI lämmitysjärjestelmä koostuu deviflex, devikit lämpökaapeleista tai devimat lämpömatosta sekä devireg termostaateista. Jos kaikesta huolimatta lämmitysjärjestelmässänne ilmenee jotain vikaa, vastaa DEVI korjauksesta tuotevastuulakia koskevan EU direktiivin 86/374/CEE mukaisesti. DEVI myöntää 10 vuoden takuun deviflex, devikit lämpökaapeleiden ja devimat lämpömattojen sekä 2 vuoden takuun devireg termostaattien materiaali- ja valmistusvirheille. Takuu on voimassa vain, jos takuutodistus on asianmukaisesti täytetty ja vian tarkistaa DEVI:n valtuuttama henkilö. DEVI takuu ei koske tapauksia, joissa kytkentätyön on suorittanut joku muu kuin valtuutettu sähköasentaja, vika johtuu tuotteen virheellisestä käsittelystä, asentamisesta tai muusta virheestä rakenteissa tai työtavoissa. Jos DEVI tutkii ja korjaa vian, joka ei kuulu takuun piiriin, laskutetaan tehty työ. Takuu ei ole voimassa ellei laskua tuotteiden toimituksesta ole maksettu. DEVI reagoi nopeasti, tehokkaasti ja rehellisesti kaikkiin asiakkailtamme tuleviin tiedusteluihin ja kohtuullisiin vaatimuksiin. Ylläkerrottu takuu perustuu kansainväliseen tuotevastuulakiin sekä Suomen lainsäädäntöön. DEVI sitoutuu veloituksetta korjaamaan tai toimittamaan uuden tuotteen asiakkaalle ilman, että hänelle aiheutuisi tästä välillisiä kustannuksia. intelligent varme

8 Nimi: Takuutodistus Liitä takuutodistus talon muiden asiakirjojen yhteyteen DEVI takuu on myönnetty: Osoite: Postinro ja toimipaikka: Puhelin HUOM! DEVI takuu on voimassa vain, kun takuutodistus on asianmukaisesti täytetty. Katso takuuehdot edelliseltä sivulta Lämpökaapelimaton levittänyt sähköurakoitsija: Levityspäivämäärä: Kytkentäpäivämäärä: Kytkentätyön tehnyt sähköurakoitsija: q devikit saneerauskaapeli Kaapelin pituus: Urakoitsijan leima ja allekirjoitus: q devikit saneerauskaapelipaketti Teho: Käyttö: q Lautalattia q Kipsikartonki q Muu, mikä q Lastulevy q Betoni DEVI Oy Rataskuja 4 (PL 100) NUMMELA Puhelin (09) Faksi (09)
