1 Geologian tutkimuskeskus Raportti 1/2018 Risto Vartiainen & Panu Lintinen ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti LOPPURAPORTTI ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

2

3

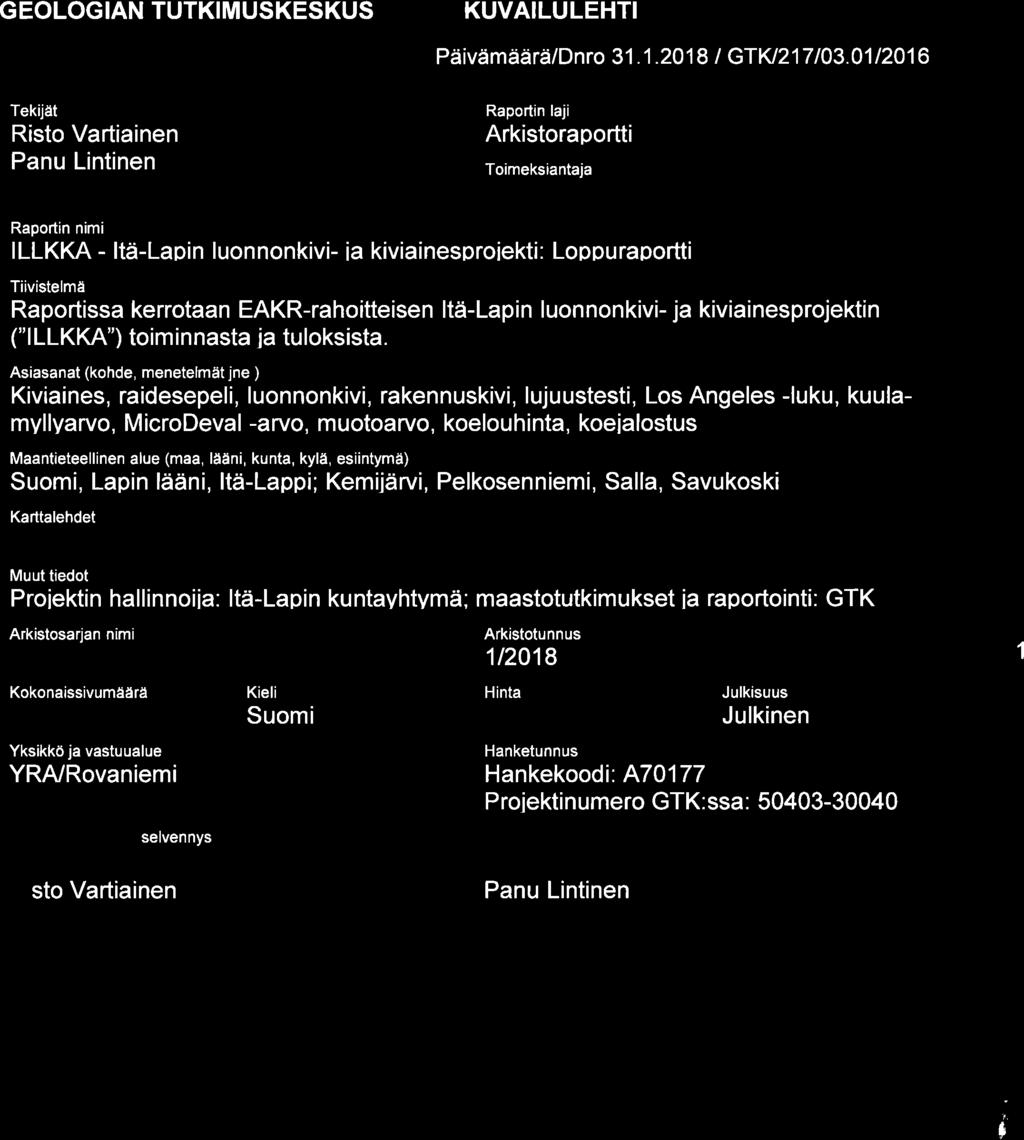

4 Sisällysluettelo Kuvailulehti 1 JOHDANTO 3 Projektin suunnitteluvaihe 3 Projektin tavoitteet, aikataulu ja rahoitus 3 Projektiorganisaatio 4 2 TOIMINTA VUOSINA Henkilöstö 5 Kartoitus 6 Jatkotutkimukset ja näytteenotto Luonnonkivet Kiviainekset ja niiden testaus Kalliokiviainesten luokittelusta 10 Mikroskooppitutkimukset 11 3 TULOKSET 11 Luonnonkivet 11 Koelouhinnan ja -jalostuksen tulokset Vesikonmännikkö, Savukoski Piippunulkki, Pelkosenniemi Laukkuaapa, Salla 14 Kiviainekset Laatujakauma Kiviainestestien tulokset Raidesepelit 18 4 TIEDOTUS, TULOSTEN HYÖDYNTÄMINEN JA ARVIOINTI 19 Tiedotus ja muu toiminta 19 Tulosten hyödyntäminen 20 Itsearviointi 20 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

5 GEOLOGIAN TUTKIMUSKESKUS Raportti 1/ JOHDANTO Projektin suunnitteluvaihe Neuvottelut Itä-Lapin luonnonkivi- ja kiviainespotentiaalin selvittämiseksi käynnistyivät Itä-Lapin kuntayhtymän (IKY) ja Geologian tutkimuskeskuksen (GTK) kesken joulukuussa Monien neuvotteluvaiheiden ja valmistelukokousten jälkeen jätettiin elokuussa 2014 EAKR-rahoitushakemus Lapin liittoon, josta saatiin myönteinen rahoituspäätös Valmistelut maastotutkimuksia varten aloitettiin välittömästi rahoituspäätöksen jälkeen. Projektin tavoitteet, aikataulu ja rahoitus Projektin tavoitteena on ollut löytää projektialueelta hyödynnettäviä luonnonkivi- ja kalliokiviainesesiintymiä ja tiedottaa niistä alan yrityksille. Määrällisenä tavoitteena on ollut löytää projektialueelta vähintään kahdeksan potentiaalista luonnonkiviesiintymää ja vähintään viisitoista KITTI -luokittelun mukaista, lujaa kalliokiviainesesiintymää. Tavoitteena on ollut myös, että vähintään neljä yritystä osoittaa kiinnostusta löydettyihin esiintymiin ja että vähintään kolmessa esiintymässä ryhdytään jo projektin aikana jatkoselvityksiin esiintymän hyödyntämiseksi. Projektin tehtäviin on kuulunut myös löydettyjen esiintymien aktiivinen markkinointi ja esittely potentiaalisille yrityksille tai yrittäjiksi aikoville tai muille asiasta kiinnostuneille. Näille toiminnoille oli varattu erityisesti vuosi 2017, mutta yrityksiä on informoitu heti siitä lähtien, kun projektin tuloksia on ollut saatavilla. Projekti on käynnistynyt virallisesti , mutta käytännössä vasta rahoituspäätöksen jälkeen eli Kolmivuotinen projekti on päättynyt Projektin kokonaisbudjetti oli , josta EAKR- ja valtion rahoitusosuus oli 70 % ( ), kuntien osuus 10 % ( ), GTK:n osuus 15,8 % ( ) ja yksityisen rahoituksen osuus yhteensä 4,2 % ( ). Yksityisrahoitus on koostunut Kemijärven yhteismetsän, Metsähallitus Laatumaan, Morenia Oy:n ja Napapiirin Kuljetus Oy:n rahoitusosuuksista. Projektin kustannusmalli on ollut ns. Flat rate 15, johtuen suurista matkakustannuksista. Projektin viralliset tiedot ovat: Nimi: Hankekoodi: Toimintalinja: Erityistavoite: ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti A Pk-yritystoiminnan kilpailukyky 3.1. Pk-yritysten energiatehokkuuden edistäminen ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

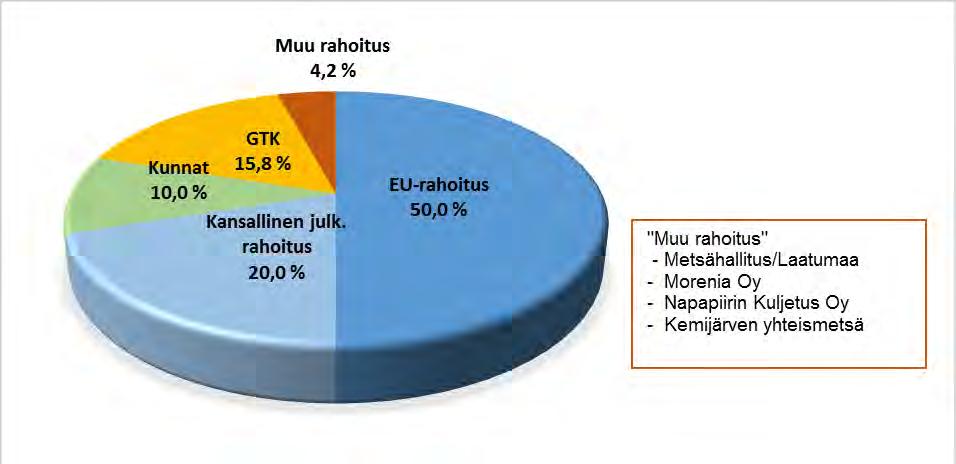

6 Kuva 1. ILLKKA -projektin rahoitus Projektiorganisaatio Projektia on hallinnoinut Itä- Lapin kuntayhtymä ja sen projektipäällikkönä on toiminut kehittämispäällikkö Aila Ryhänen asti ja alkaen kehittämispäällikkö Dina Solatie välisen ajan projektipäällikkönä on toiminut vs. kehittämispäällikkö Sonja Aatsinki. Projektin käytännön toteutuksesta on vastannut GTK vastuuhenkilönään geologi Risto Vartiainen. Projektin ohjausryhmään ovat kuuluneet seuraavat viisi varsinaista ja viisi asiantuntijajäsentä; mahdolliset varajäsenet on mainittu suluissa: Varsinaiset jäsenet: Tuula Kuvaja Erkki Yrjänheikki (Olli Aatsinki Irja Harju (Helena Peltoniemi Pekka Nyman (Kari Keto Juhani Ojala (Kirsi Lepistö (Irmeli Huovinen Talous- ja kehittämisjohtaja, Kemijärven kaupunki, puheenjohtaja Rakennustarkastaja, Sallan kunta Tekninen johtaja, Sallan kunta) Valtuutettu, Savukosken kunta Valtuutettu, Savukosken kunta) Kunnanvaltuuston pj., Pelkosenniemen kunta, varapuheenjohtaja Valtuutettu, Pelkosenniemen kunta) Yksikön päällikkö, GTK Geologi, GTK) Geologi, GTK) Asiantuntijajäsenet: Mika Hytönen Jani Harjula (Pasi Perttunen Risto Junttila Keijo Röytiö Anu Rautiala Samu Rötkönen Kiviainespäällikkö, Metsähallitus Laatumaa Työmaapäällikkö, Morenia Oy Aluepäällikkö, Morenia Oy) Toiminnanjohtaja, Kemijärven yhteismetsä (XX.YY.2017 asti Tekninen johtaja, Napapiirin Kuljetus Oy Hydrogeologi, Lapin ELY-keskus Aluekehitysasiantuntija, Lapin liitto ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

7 GEOLOGIAN TUTKIMUSKESKUS Raportti 1/2018 Ohjausryhmän kokouksiin ovat osallistuneet lisäksi: Aila Ryhänen Sonja Aatsinki Dina Solatie Risto Vartiainen Kaarina Imponen Kehittämispäällikkö, Itä-Lapin kuntayhtymä Vs. kehittämispäällikkö, Itä-Lapin kuntayhtymä Kehittämispäällikkö, Itä-Lapin kuntayhtymä Geologi, GTK Projektisihteeri, Itä-Lapin kuntayhtymä Ohjausryhmän puheenjohtajana on toiminut Tuula Kuvaja (Pekka Nyman) ja sihteerinä Kaarina Imponen. Vuonna 2016 ohjausryhmän Sallan edustajaksi vaihtui Ari Kivelä Erkki Yrjänheikin tilalle. Ohjausryhmä on kokoontunut vuosina yhteensä kuusi kertaa seuraavasti: Kemijärvi Rovaniemi (GTK) Pelkosenniemi (Pyhätunturi) Kemijärvi Pihtipudas Salla Ohjausryhmän viimeinen kokous on pidetty tämän raportin valmistumisen jälkeen. 2 TOIMINTA VUOSINA Henkilöstö Kausiapulaisten työpanos on ollut maastotutkimuksissa merkittävä. Kesällä 2015 projektin maastotutkimuksiin oli palkattuna neljä Oulun yliopistossa geologiaa pääaineenaan opiskelevaa kausiapulaista (Kallio, Sääskö, Tenhunen, Vasilopoulos). Kesällä 2016 kausiapulaisia oli kolme (Kallio, Sääskö, Tenhunen) ja kesäkaudella 2017 kaksi (Kallio, Tenhunen). Heidän työsuhteensa on kestänyt kerrallaan 3-4 kuukautta. 5 Maastotutkimuksiin ovat osallistuneet vuosina seuraavat henkilöt: Risto Vartiainen, geologi (kartoitus, raportointi, projektivastaava GTK:ssa) Panu Lintinen, geologi (kartoitus, raportointi, ohuthietutkimukset) Pertti Telkkälä, tutkimusavustaja (näytteenotto) Martti Melamies, tutkimusavustaja (näytteenotto) Kari Kaikkonen, tutkimusavustaja (näytteenotto ja -käsittely) Jesse Tenhunen (kartoitus, näytteenotto) Ville Kallio (kartoitus, näytteenotto) Jani Sääskö (kartoitus) Mikael Vasilopoulos (kartoitus) Projektin muuhun toimintaan ovat lisäksi osallistuneet hallinnoijan puolelta kehittämispäällikkö Aila Ryhänen, vs. kehittämispäällikkö Sonja Aatsinki ja kehittämispäällikkö Dina Solatie ja projektisihteeri Kaarina Imponen sekä GTK:sta suunnittelijat Marja-Riitta Lukkari ja Vasilisa Polichtchouk. Väli- ja loppuraporttien tekoon ovat osallistuneet GTK:sta myös geologi Panu Lintinen, valmistelija Viena Arvola sekä tutkimusavustajat Reijo Lampela ja Pertti Telkkälä. Projektin koelouhintoihin ja kuljetuksiin on osallistunut JK-Louhinta Oy:n (Virolahti) ja Veljekset Karjalainen Oy:n (Savukoski) henkilöstöä. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

8 Kartoitus Maastotutkimuksissa on tarkastettu ja arvioitu kalliot, jotka ovat enintään 500 metrin etäisyydellä lähimmästä autolla ajettavasta tiestä ja vähintään 500 metrin päässä lähimmästä asutuksesta. Joillakin alueilla, esimerkiksi vähän kalliopaljastumia sisältävillä alueilla, on näistä säännöistä hieman joustettu. Kaikki suojelualueet on jätetty tarkastelun ulkopuolelle. Syksyllä 2015 selvisi, että myös Rovajärven ampuma-alue olisi pitänyt jättää tarkastelun ulkopuolelle, koska Metsähallitus ei - aiempien vuosien käytännöistä poiketen - myöntänyt Rovajärven alueelle lainkaan kohteellisia tutkimuslupia. Kohteellisessa tarkastelussa kalliosta on tehty geologinen kallioperähavainto, johon on tallennettu kivilaji-, raekoko-, rakoilu-, liuskeisuus- yms. kallion lujuuteen vaikuttavat tietoja sekä arvioitu yhteenvetona kallion hyödynnettävyys sekä kiviaineksena että luonnonkivenä. Maastotutkimuksissa huomioitiin myös sellaiset, mahdolliseen hyödyntämiseen vaikuttavat seikat, joista ei ole ollut etukäteistietoa (uusi asutus, maisema, uusi tieyhteys jne.). Tarkastuskohteista on otettu kivivasaralla 1-3 kpl nyrkin kokoista näytettä terveestä, rapautumattomasta kalliosta myöhempiä tarkistuksia varten. Lisäksi kaikista kallioalueista on otettu valokuvia. Valtaosa vasaralla otetuista näytteistä hävitetään projektin jälkeen tilanpuutteen vuoksi. Kallioalueisiin liittyvät havainnot ja valokuvat tallennetaan KAPALO-ohjelmalla GTK:n omaan tietokantaan, josta ne ovat saatavilla mahdollista myöhempää käyttöä varten. Kalliokiviaineksista kerätty tieto, (mm. lujuusarviot) päivitetään projektin jälkeen Suomen Ympäristökeskuksen (SYKE) ylläpitämään karttasivustoon. Kesällä 2015 tarkastettiin yhteensä 485, kesällä ja kesällä kallioaluetta, vuosina yhteensä siis 931 kohdetta. Se on noin 20 % vähemmän, mitä projektin alkaessa arvioitiin, sillä tarkastettavien kallioalueiden määräksi arvioitiin projektin suunnitteluvaiheessa kpl. Kartoitus aloitettiin kesän 2015 alussa Kemijärveltä ja myöhemmin samana kesänä kartoitusaluetta laajennettiin myös muihin kuntiin. Vuonna 2016 kartoituksen pääpaino oli Sallassa ja Savukoskella. Vuosina tarkastettujen kallioalueiden sijainti näkyy karttakuvassa 2 sivulla 7. Kemijärven itäosa on hyvin kallioista aluetta, mikä näkyy hyvin myös karttakuvassa 2. Vähäkallioisia ovat puolestaan mm. suuret suoalueet Pelkosenniemellä. Karttakuvassa erottuvat luonnollisesti myös sellaiset alueet, joilla tieverkko on harva. Jatkotutkimukset ja näytteenotto Parhaimmiksi arvioituihin luonnonkivi- ja kiviaineskohteisiin on tehty ensimmäisen tarkastelukäynnin jälkeen geologien johdolla 1-2 uutta arviokäyntiä, minkä jälkeen on päätetty, mistä kohteista on kunakin kesänä otettu näytteet jatkotutkimuksia, kuten kiviainestestejä varten Luonnonkivet Näytteenotto ja koelevyt Vuosina koelevyjä on tehty 12 luonnonkivikohteesta. Koelevyjä varten kohteista on irrotettu kiilaamalla kiloa painavat näytteet, jotka on kuljetettu autotien varteen mönkijään liitetyn kivireen avulla. Näytteistä on teetetty tarjouskilpailun perusteella kiillotetut ja lohkopintaiset koelevyt Ilomantsin Kivituote Oy:ssä. Vesikonmännikön kivestä otettiin kaksi näytettä, joista toisesta tehtiin kiillotettuja, mattahiottuja ja timanttiharjattuja koelaattoja, toisella testattiin kiven lohkoutumista tiilimäisiksi tuotteiksi. Joistakin luonnonkivikohteista on tehty myös kiviainestestejä (ks. kartta s. 9). ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

9 GEOLOGIAN TUTKIMUSKESKUS Raportti 1/ Pohjakartat: Maanmittauslaitos ja HALTIK Kuva 2. ILLKKA -projektissa tarkastetut kalliokohteet. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

10 Koelouhinnat ja -jalostus Syksyllä 2017 tehtiin pienimuotoista koelouhintaa kahdessa liuskekohteessa, Pelkosenniemen Piippunulkissa ja Savukosken Vesikonmännikössä (kuva 3). Tarkoituksena oli tehdä koelouhintaa myös Sallan Laukkuaavalla, mutta suurikivisen lohkareikon alta ei kalliota kaivinkonekaivuilla kuitenkaan tavoitettu. Vesikonmännikön ja Laukkuaavan kivistä tehtiin koejalostus kilpailutuksen perusteella Suomen Kivivalmiste Oy:n Viitasaaren tehtaalla. Piippunulkista louhitut pienemmät kappaleet koejalostettiin Ilomantsin Kivituote Oy:ssä Kiviainekset ja niiden testaus Kiviainestestejä varten on otettu kaikkiaan 29 kpl noin 100 kiloa painavia, nyrkin kokoisista kivistä koostuvia näytteitä, jotka irrotettiin joko räjäyttämällä tai kiilaamalla ja edelleen vasaralla pienimällä. Näytteet testattiin tarjouskilpailun perusteella kuopiolaisessa Suomen GPS-Mittaus Oy:ssä, joka on PANK-hyväksytty kiviaineslaboratorio. Kaikista 29:sta näytteestä on tehty perustesti, 24:sta näytteestä lisäksi raidesepelitesti. Parista kohteesta (Yppylivaara SE, Matkalahdenvaara W) on otettu ja testattu näytteet kahteen kertaan, koska ensimmäinen näyte ei ole ollut edustava tai koska on haluttu tehdä lisätestejä. Testeihin on valittu pääasiassa vain hyviä eli vähintään keskilujiksi arvioituja kiviä. Muina testauskriteereinä on ollut mm. sijainti ja tieyhteydet sekä kiviainesten yleinen taso lähialueilla. Alueella, jolla kiviainesten laatu on yleisesti heikko, on testiin saatettu valita kohde, jonka kiviaines on arvioitu ns. KITTI-luokituksessa vain massakiveksi. Taulukkoon 1 on koottu vuosina tarkastettujen kalliokohteiden, niistä otettujen luonnonkivi- ja kiviainesnäytteiden määrät sekä niistä tehdyt koelevyt ja kiviainestestit kunnittain. Jatkotutkimuskohteiden sijainti näkyy kuvassa 3 s. 8. Kunta Tarkastuskohteet kpl Luonnonkivinäytteitä otettu Kiviainesnäytteitä otettu Koelevyjä tehty Kiviainesnäytteitä testattu Kemijärvi Pelkosenniemi Salla Savukoski Yhteensä Taulukko 1. ILLKKA-projektissa tarkastettujen kalliokohteiden, niistä otettujen luonnonkivi- ja kiviainesnäytteiden määrät sekä niistä tehdyt koelevyt ja kiviainestestit kunnittain. Määrissä eivät ole mukana koelouhintojen yhteydessä tehdyt koelevyt. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

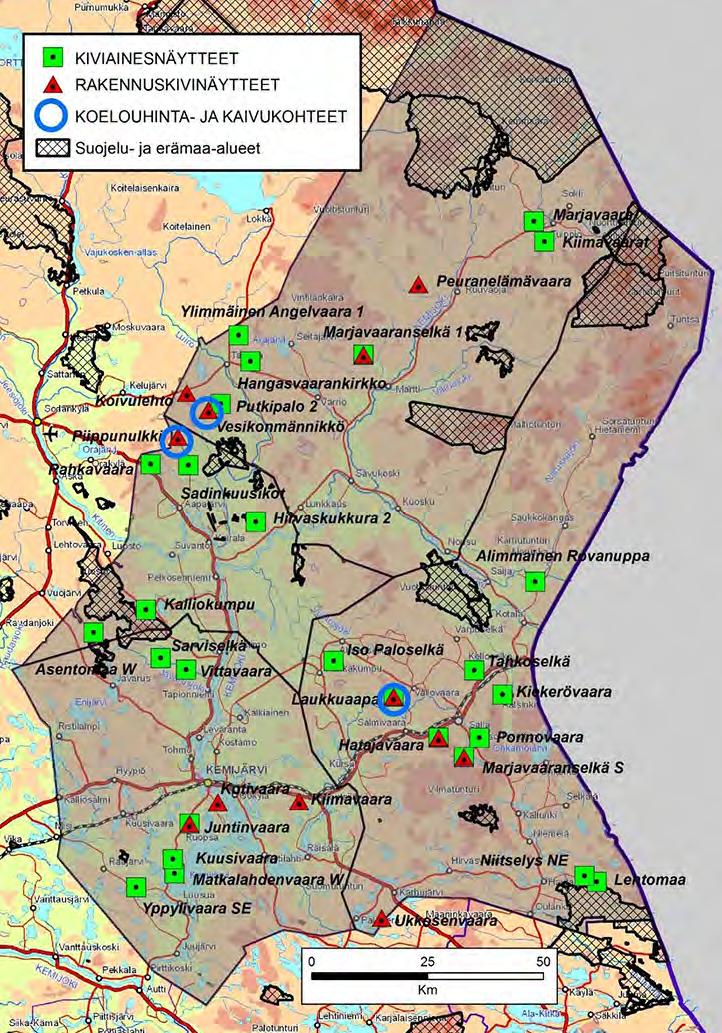

11 GEOLOGIAN TUTKIMUSKESKUS Raportti 1/ Pohjakartat: Maanmittauslaitos ja HALTIK Kuva 3. ILLKKA-projektin jatkotutkimuskohteet ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

12 2.3.3 Kalliokiviainesten luokittelusta Kalliokiviainesten luokittelussa on Suomessa käytetty takavuosina pääasiassa kahta eri tarkoituksiin tarkoitettua luokittelua, Tie- ja vesirakennushallituksen vuodelta 1988 peräisin olevaa ( TVH88 ) ja Tielaitoksen vuodelta 1995 peräisin olevaa luokittelua ( TIEL95 ). Näistä ensin mainittua on käytetty lähinnä raidesepeleiden luokitteluun, ja se perustuu laboratoriotesteistä saataviin ns. LA -lukuihin (Los Angeles-luku) ja parannettuun haurausarvoon, sekä myöhemmin vuonna 1991 lisättyyn hioutuvuuslukuun. Jälkimmäinen luokittelu on puolestaan laadittu lähinnä tierakentamisessa käytettävien kiviainesten luokitteluun, ja se perustuu sekä LA-arvoihin että ns. kuulamyllyarvoihin (A N ). Näistä luokitteluista ensin mainittu kuvaa parhaiten kiven iskunkestävyyttä, jälkimmäinen huomioi lisäksi myös kiven hioutuvuusominaisuudet ( nastarengaskulutuskestävyys ). Koska TVH:n ja Tielaitoksen laatuluokitukset kuvaavat osaksi erilaisia ominaisuuksia, ei niiden välillä ole mitään suoraa yhteyttä eikä TVH:n laatuluokkaa voida suoraan muuntaa Tielaitoksen laatuluokaksi millään kertoimella tai päinvastoin. Edellä mainittujen luokittelujen luokkamerkinnät eivät ole virallisesti enää sellaisenaan käytössä, joskin käytössä ovat edelleen pääasiassa samat raja-arvot kiven testattuja laatuominaisuuksia kuvattaessa. Kiven laatuluokkaa ei siten ilmoiteta enää luokkana (A, I, II jne.) vaan tietyn ominaisuuden rajaarvona, jonka kivi täyttää. Näin esim. Tielaitoksen luokittelun kuulamyllyarvoa kuvaava vanha luokkamerkintä II ilmoitetaan nykyään muodossa A N 10 ja TVH:n vanha laatuluokka A puolestaan muodossa LA 20. Puhekielessä luokkia käytetään alalla yhä. LA -luvun ja kuulamyllyarvon lisäksi laboratoriotesteissä määritetään kiven aiotusta käyttötarkoituksesta ja laatuvaatimuksista riippuen myös esim. litteysluku (FI), vedenimeytyminen (WA), muotoarvo (SI), Micro Deval -arvo (M DE ) tai jäädytys-sulatuskestävyys (F). Kivien lujuudella on selvä yhteys kiven raekokoon, mineraalikoostumukseen, rakenteeseen yms. geologisiin ominaisuuksiin, jotka geologi tai geologian opiskelija voi kivestä havaita. Käytännön tilanteissa on havaittu, että eri henkilöiden samasta kivinäytteestä tekemissä laatuarvioinneissa on harvoin yhtä luokkaa suurempia eroja. Luokittelun helpottamiseksi ja itse kunkin maastossa työskennelleen oman luokittelutuntuman kalibroimiseksi käytössä oli noin 40 kivinäytteen sarja erityyppisiä kivilajeja, joiden laboratoriotestatut lujuusominaisuudet olivat tiedossa. Tässä raportissa käytetään Tielaitoksen vuodelta 1995 peräisin olevaa luokittelua laatuluokkineen (= sitomattomiin rakennekerroksiin käytettävien kiviainesten lujuusluokitus). Lisäksi on ylimääräisenä luokitteluna käytetty GTK:n maastoarviointiin tarkoitettua, yksinkertaistettua kolmiportaista KITTI-luokittelua. Liitteenä olevassa taulukossa (Liite 35) on kiven arvioitu lujuus ilmoitettu molemmilla luokitustavoilla. Näistä ensimmäinen ( TIEL95 ) on Tielaitoksen vuoden 1995 luokituksen mukainen ja toinen ( KITTI ) on GTK:n yksinkertaistetun luokitustavan mukainen: luja kiviaines - keskiluja kiviaines - massakivi. Sivulla 11 on yhteenvetotaulukko tässä projektissa käytetyistä luokituksista sekä niiden suhteesta LA -lukuun ja kuulamyllyarvoon. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

13 GEOLOGIAN TUTKIMUSKESKUS Raportti 1/2018 Taulukko 2. ILLKKA -projektissa käytetty lujuusluokitus Yksittäisen kiven laatu LA-luku-/kuulamyllyarvoilla ilmoitettuna voi olla esim. 18/16, jolloin laatuluokaksi tulisi LA-luvun perusteella II (luja), mutta kuulamyllyarvon perusteella IV (keskiluja). Tällöin luokka määräytyy huonomman testiarvon mukaan eli esimerkkitapauksessa luokka olisi IV (keskiluja). Kivi voi siis iskunkestävyyden (LA-luku) suhteen olla luja kiviaines, mutta hioutuvuusominaisuuden (kuulamyllyarvo) suhteen keskiluja kiviaines tai päinvastoin. Tässä raportissa ei esitetä kuntakohtaisia arvioita (m3/tn) kiviainesvarannoista lujuusluokittain, koska niistä tehdään erillinen selvitys meneillään olevan Lapin POSKI 2 -projektin loppuraportissa. Mikroskooppitutkimukset Kaikista jatkotutkimuskohteiden kivistä tehtiin ohuthiepreparaatit ja niiden mineraalikoostumus tutkittiin polarisaatiomikroskoopilla. Mineraalien paljoussuhteet määritettiin pistelaskumenetelmällä ( Point Counter ; 500 pistettä/näyte). Ohuthietutkimuksen tarkoituksena oli, paitsi selvittää kivien mineraalikoostumus ja rakenne, myös varmistaa, ettei haitallisia mineraaleja ole. 11 Jatkotutkimuksiin edenneiden kiviesiintymien mineraalikoostumuksesta on tarkempi selvitys liitteissä TULOKSET Luonnonkivet Suurin osa löydetyistä luonnonkiviesiintymistä on graniittisia kiviä, jotka soveltuvat ympäristökivituotteiden ja ehkä hautakivien valmistukseen. Vaativampiin tuotteisiin ne eivät kuitenkaan sovellu, koska esiintymät ovat liian rikkonaisia tai kiven väri ei ole kaupallisesti tarpeeksi kiinnostava ja omaperäinen. Poikkeuksen edelliseen tekee Kemijärven Pohkiopalon graniitti, joka on varsin ehyttä porfyyristä graniittia, jonka väri on tavallisuudesta poikkeava, porkkananpunainen. Sen eheys on Itä-Lapin graniittisten kivien joukossa aivan omaa luokkaansa, ja se on yksi ehyimpiä graniitteja, mitä koko Lapista löytyy. Rovajärven ampuma-alueella sijaitsevaan kohteeseen ei kuitenkaan saatu Metsähallitukselta näytteenottolupaa, mm. aiemmista POSKI-projektin aikaisista käytännöistä poiketen. Näin ollen Pohkiopalon graniitin tarkemmasta tutkimisesta oli luovuttava kokonaan. Muut kiinnostavat luonnonkivikohteet ovat lähinnä liuskekiviä, joista lupaavimmat ovat Vesikonmännikön kiilleliuske Savukosken lounaisosassa (liite 30) ja Piippunulkin kiilleliuske Pelkosenniemen pohjoisosassa (liite 28). Kumpikaan esiintymä ei ole perinteinen liuskekivi (= laattakivi), vaan sahaamalla työstettävä kivi. Tässä mielessä ne vertautuvat enemmän graniittisiin kiviin kuin varsinaisiin liuskeki- ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

14 viin. Vesikonmännikön ja Piippunulkin kiinnostavuus perustuu niiden kiillerikkaudesta johtuvaan välkkeeseen sahatussa, mattahiotussa tai kiillotetussa pinnassa. Molemmissa kohteissa tehtiin koelouhinta syyskuussa 2017 (ks. tarkemmin 3.2). Muut luonnonkivikohteet, joista koelevyjä on tehty, ovat lähinnä graniittisia kiviä. Niistä lupaavin ja ulkonäöltään mielenkiintoisin on Laukkuaavan graniitti Sallassa. Se on väriltään voimakkaan punainen, tiivis ja haamumaisesti kuviollinen graniitti, jonka rakoilu- ja eheysominaisuuksissa tosin on toivomisen varaa. Laukkuaavan kohteen kiinnostavuutta lisää se, että kivi kelpaa murskattuna raidesepeliksi (liite 20). Kohteessa tehtiin syksyllä 2017 konekaivuita kallion paljastamiseksi, mutta suurikivisen lohkareikon alta ei yllättäen löytynytkään kalliota (ks ). Toinen samantyyppinen, mutta vaatimattomamman värinen graniitti löytyy Sallan matkailukeskuksen tuntumasta, Marjavaaranselästä ( Marjavaaranselkä S, liite 15). Kohteessa on suhteellisen ehjää graniittia, jota voitaisiin hyödyntää esimerkiksi matkailuun liittyvässä ympäristörakentamisessa. Myös Marjavaaranselän kivi kelpaa raidesepeliksi, ja aivan välittömässä läheisyydessä on toimiva murskeasema. Myöhemmin kävi ilmi, että Marjavaaranselkään on Lapin POSKI -projektin yhteydessä rajattu arvokas harjualue, minkä vuoksi kohteen jatkotutkimuksista katsottiin viisaammaksi luopua. Muita graniittikohteita ovat Marjavaaranselkä Savukoskella (Marjavaaranselkä 1, liite 10) ja Peuranelämävaara Savukoskella (liite 31). Niillä voisi olla paikallisesti käyttöä ympäristörakentamisessa. Kemijärven luonnonkivikohteet (Juntinvaara, Kotivaara ja Kiimavaara) ovat vanhoja, todennäköisesti sodanaikaisia silta-, panssarieste ym. kivien louhintapaikkoja, joissa louhinnan merkit ovat selvästi nähtävissä. Kohteista ja koelevyistä on tarkemmat kuvaukset liitteissä 5, 27 ja 13. Samantyyppinen on Sallan Hatajavaaran graniitti, jossa on ainakin kaksi vanhaa pientä kivilouhimoita. Kaikki edellä mainitut soveltuvat ympäristörakentamiseen ja ehkä hautakiviksi, mutta vaativampaan käyttöön ne ovat liian rikkonaisia tai epähomogeenisia eikä niiden värikään ole kaupallisesti kovin kiinnostava. Koelouhinnan ja -jalostuksen tulokset Alla on kuvattu lyhyesti kolmessa eri koelouhinta- tai kaivukohteessa tehdyt tutkimukset ja niiden tulokset Vesikonmännikkö, Savukoski Savukosken Vesikonmännikössä tehtiin syksyllä 2017 koelouhinta, jonka tuloksena irrotettiin ja tuotiin metsäautotien varteen 5 kpl 2-5 tonnin painoista, suorakulmaiseksi muotoiltua kiviblokkia. Suurempiakin kiviblokkeja olisi ollut saatavilla, mutta kaivinkoneen nosto-/kuljetuskapasiteetin vuoksi kiviblokit pienittiin enintään 5 tonnin painoisiksi. Blokeista valittiin koejalostukseen kaksi kappaletta. Koejalostuksen perusteella kiven paras pintakäsittely on timanttiharjaus, sillä kiillotettaessa kiveen syntyy kuoppia, jotka eivät tosin ulkonäöllisesti ole kovinkaan häiritseviä. Kiven eheys riittää suurtenkin laattojen tekoon, kivi soveltuu parhaiten sisustuskiveksi so. sisätiloihin. Vesikonmännikön kivestä on tarkempi kuvaus liitteessä 30, sisältäen myös koelouhijan edustajan kommentit. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

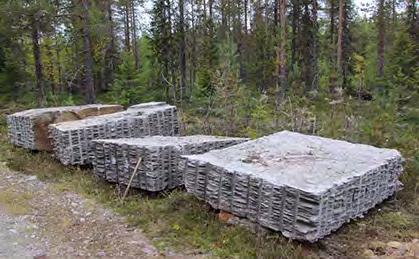

15 GEOLOGIAN TUTKIMUSKESKUS Raportti 1/2018 Kuva 4. Sallan Vesikonmänniköstä louhittuja kiviblokkeja Piippunulkki, Pelkosenniemi Piippunulkin kivi on ehyttä, jopa liiankin ehyttä, sillä koelouhinnassa kalliosta saatiin irti kiveä vasta kolmannella räjäytyksellä. Kivessä on hyvin vähän pystyrakoja, joita pitkin kivi lohkeaisi sopivan kokoisiksi työstökappaleiksi ja joita sitten voitaisiin edelleen lohkoa laatoiksi. Suurehkojen räjähdysainemäärien vuoksi kivi pyrki koelouhinnassa sen sijaan lohkeilemaan liuskeisuuden suunnassa ohuiksi laattamaisiksi kappaleiksi. 13 Piippunulkin kiven ajateltiin alun perin soveltuvan laattakivituotantoon, mutta myöhemmät kokeet ja testit osoittivat, ettei näin ole. Kivi lohkeaa kyllä verrattain helposti, mutta rakopinnat ovat epätasaiset eikä pinnanlaatu siltä osin täytä laatuvaatimuksia. Laattakoko sinänsä on suuri, sillä koeräjäytyksessä irtosi useita noin kahden m 2 :n kokoisia, 5-10 cm paksuja laattoja. Loppuvaiheessa myös Piippunulkin kivestä tehtiin sahaamalla ja kiillottamalla koelaattoja Ilomantsin Kivituote Oy:ssä, jolloin saatiin yllättävän eläväpintaisia laattoja, jotka ulkonäöllisesti vetävät vertoja Vesikonmäen kivelle. Talven tultua ei Piippunulkista ollut mahdollista enää hakea isompia koepaloja, joista olisi saatu tehtyä suurempia koelaattoja. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

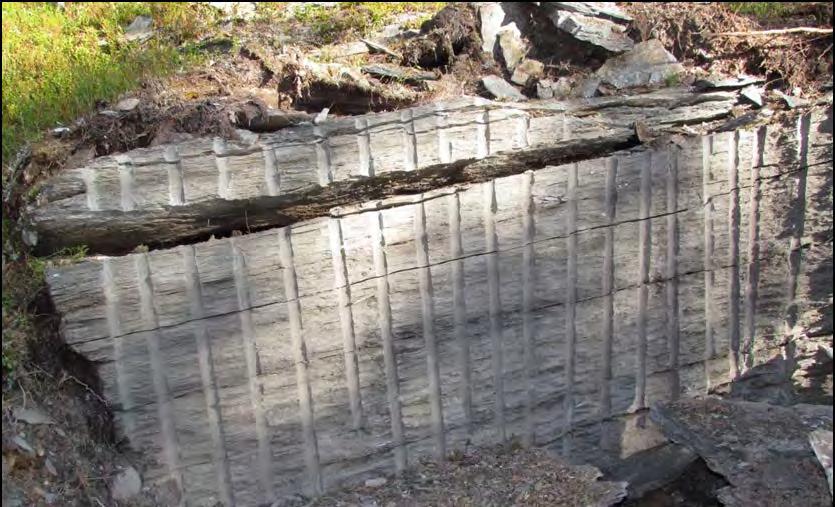

16 Kuva 5. Pelkosenniemen Piippunulkin kiilleliuskekallio irrotusräjäytyksen jälkeen. Lopputulos kuitenkin on, ettei Piippunulkin kivestä todennäköisesti saada jalostettua vaatimukset täyttävää laattakiveä, vaan kivi pitäisi jalostaa sahaamalla. Kiven louhinta perinteisellä poraus/räjäytysmenetelmällä ei kuitenkaan onnistunut kovin hyvin, ja vaijerisahauksella päästäisiin luultavasti parempaan lopputulokseen paremman saannin ja isomman blokkikoon muodossa. Piippunulkin kivestä on tarkempi kuvaus liitteessä 28. Koelouhijan kommentit löytyvät samasta liitteestä Laukkuaapa, Salla Laukkuaavan kiveä pidettiin yhtenä ILLKKA-projektin lupaavimmista graniittikohteista, etenkin kun se kiviaineksena täyttää raidesepelivaatimukset. Koelouhintaa varten suurikivinen lohkareikko oli tarkoitus poistaa kallion päältä, mutta koekaivauksissa kalliota ei tavoitettukaan ja koelouhinnasta oli luovuttava. Kaivutöiden yhteydessä otettiin talteen useita suorakulmaisia tai epämääräisen muotoisia, 2-10 tonnin painoisia lohkareita, joista yhdestä tehtiin koelevyjä Suomen Kivivalmiste Oy:ssä, aiemmin Ilomantsin Kivituote Oy:ssä tehtyjen pienempien koelevyjen lisäksi. Ajatuksena oli, että kallio saattaisi myöhemmin löytyä, sillä samantyyppistä kiveä on lohkareina laajalla alueella lähistön vaaroissa (mm. Vaulavaara); projektin aikana kalliota ei kuitenkaan löydetty. Ainoa tiedossa oleva kallio samantyyppistä kiveä on noin neljä kilometriä luoteeseen sijaitseva Jalkavaara, joka on kuitenkin niin jyrkkärinteinen ja lohkareikkojen vuoksi vaikeapääsyinen, ettei koelouhinta siellä ollut projektin resurssit huomioiden mahdollista. Tarkemmat tiedot Laukkuaavan kivestä löytyvät liitteestä 20. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

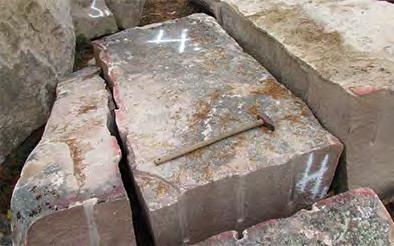

17 GEOLOGIAN TUTKIMUSKESKUS Raportti 1/2018 Kuva 6. Sallan Laukkuaavan graniittilohkareista muotoiltuja kiviblokkeja Liuskekivikohteiden koelouhinnat teki JK-Louhinta Oy Virolahdelta, koejalostukset (Vesikonmännikkö ja Laukkuaapa) tehtiin Suomen Kivivalmiste Oy:n Viitasaaren tehtaalla. Molemmat alihankinnat kilpailutettiin. 15 Kiviainekset Laatujakauma Kuvassa 7 (s. 16) on esitetty kalliokiviainesten määrällinen laatujakauma Itä-Lapissa. Lujaa kiviainesta oli 18 kohteessa (1,9 %), keskilujaa kiviainesta 183 kohteessa (19,7 %) ja massakiveä 730 kohteessa (78,4 %). Jakauma on samankaltainen kuin muualla Suomessa tehdyissä alueellisissa selvityksissä. Lujien kiviainesten osuus on kuitenkin ehkä hiukan tavanomaista korkeampi, sillä yleensä niiden määrä vaihtelee 1-2 %. Määrällisesti eniten lujia kiviaineksia löytyy Sallasta (9 kpl), vähiten Savukoskelta (1 kpl). Sekä Kemijärveltä että Pelkosenniemeltä löytyy neljä lujaa kalliokiviaineskohdetta. Kalliokiviainesten alueellinen laatujakauma on esitetty karttakuvassa 8 (s. 17). Yleispiirteenä voidaan sanoa, että Kemijärven kaakkoisosassa on paljon kallioalueita, mutta siellä kalliot ovat keskimäärin melko huonoa kiviainesta, johtuen graniittisesta kallioperästä. Muuten jakauma on melko tasainen, joskin lujia kiviaineksia on eniten Sallan eteläosassa ja Pelkosenniemen - Kemijärven rajan molemmin puolin. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

18 Kuva 7. Kalliokiviainesten laatujakauma (KITTI) Itä-Lapissa kappalemäärän (A) ja prosenttiosuuksien mukaan (B) Kiviainestestien tulokset Kalliokiviainestutkimuksissa testattiin kaikkiaan 29 kivinäytettä 27 eri kohteesta. 24 kohteesta on tehty perustestin lisäksi raidesepelitesti. Kaikkien vuosina tehtyjen lujuustestien tulokset on kerätty alla olevaan taulukkoon. Tarkemmat kuvaukset löytyvät ao. liitteistä. Vedenimey- Litteysluku Muotoarvo Kuulamylly- LA-luku LA-luku Micro-Deval Luokittelu Kelpaa raide- Liite- Paikka tyminen % ja luokka ja luokka arvo ja luokka ja luokka raidesepeli raidesepeli TIEL95 KITTI sepeliksi? numero Yppylivaara SE, Kemijärvi 0,34 14 (FI 15 ) (A N 19) 19 (LA 20 ) IV Keskiluja Ei testattu Liite 1 Matkalahdenvaara W, Kemijärvi 0,34 18 (FI 20 ) (A N 19) 25 (LA 25 ) IV Keskiluja Ei testattu Liite 2 Kuusivaara, Kemijärvi 0,48 16 (FI 20 ) 12 (SI 20 ) 27.7 (A N 30) 42 (LA 50 ) 22 (LA RB 24) 18.5 (M DE RB19) >IV Massakivi Ei Liite 3 Sarviselkä, Kemijärvi 0,25 17 (FI 20 ) 10 (SI 10 ) 9.7 (A N 10) 10 (LA 15 ) 7 (LA RB 12) 5.6 (M DE RB7) II Luja Kyllä Liite 4 Juntinvaara S, Kemijärvi 0,51 14 (FI 15 ) (A N 19) 38 (LA 40 ) >IV Massakivi Ei testattu Liite 5 Yppylivaara SE, Kemijärvi 0,20 9 (FI 10 ) 15 (SI 20 ) 9.9 (A N 10) 18 (LA 20 ) 10 (LA RB 12) 7.1 (M DE RB7) II Luja Kyllä Liite 1 Vittavaara, Kemijärvi 0,34 19 (FI 20 ) 17 (SI 20 ) 11.9 (A N 14) 19 (LA 20 ) 10 (LA RB 12) 7.8 (M DE RB11) III Keskiluja Kyllä Liite 34 Matkalahdenvaara W, Kemijärvi 0,28 31 (FI 35 ) 23 (SI 30 ) 11.2 (A N 14) 16 (LA 20 ) 10 (LA RB 12) 7.3 (M DE RB7) III Keskiluja Ei/Ehkä Liite 2 Hirvaskukkura 2, Pelkosenniemi 0,34 13 (FI 15 ) 15 (SI 20 ) 12.4 (A N 14) 18 (LA 20 ) 11 (LA RB 12) 8.6 (M DE RB11) III Keskiluja Kyllä Liite 6 Asentomaa W, Pelkosenniemi 0,24 15 (FI 15 ) 10 (SI 10 ) 8 (A N 10) 16 (LA 20 ) 8 (LA RB 12) 5.4 (M DE RB5) II Luja Kyllä Liite 7 Kalliokumpu, Pelkosenniemi 0,27 9 (FI 10 ) 18 (SI 20 ) 9.2 (A N 10) 19 (LA 20 ) 12 (LA RB 14) 4.2 (M DE RB5) II Luja Kyllä Liite 24 Sadinkuusikot, Pelkosenniemi 0,38 8 (FI 10 ) 14 (SI 20 ) 12.8 (A N 14) 20 (LA 20 ) 13 (LA RB 14) 10.1 (M DE RB11) III Keskiluja Kyllä Liite 25 Rahkavaara, Pelkosenniemi 0,29 11 (FI 15 ) 14 (SI 20 ) 12.7 (A N 14) 20 (LA 20 ) 11 (LA RB 12) 10.2 (M DE RB11) III Keskiluja Kyllä Liite 26 Kiekerövaara, Salla 0,34 26 (FI 30 ) 19 (SI 20 ) 10 (A N 10) 14 (LA 15 ) 12 (LA RB 12) 6.7 (M DE RB7) II Luja Kyllä Liite 8 Tahkoselkä, Salla 0,41 14 (FI 15 ) 13 (SI 20 ) 20.4 (A N 30) 35 (LA 40 ) 18 (LA RB 20) 15.1 (M DE RB15) >IV Massakivi Ei Liite 9 Ponnovaara, Salla 0,16 12 (FI 15 ) 5 (SI 10 ) 11.3 (A N 14) 15 (LA 15 ) 10 (LA RB 12) 8.8 (M DE RB11) III Keskiluja Kyllä Liite 14 Marjavaaranselkä S, Salla 0,44 13 (FI 15 ) 10 (SI 10 ) 10.7 (A N 14) 26 (LA 30 ) 15 (LA RB 16) 5.4 (M DE RB5) III Keskiluja Kyllä Liite15 Niitselys NE, Salla 0,38 8 (FI 10 ) 14 (SI 20 ) 7.2 (A N 7) 11 (LA 15 ) 10 (LA RB 12) 5.8 (M DE RB7) I Luja Kyllä Liite 16 Lehtomaa, Salla 0,49 17 (FI 20 ) 13 (SI 20 ) 6.9 (A N 7) 9 (LA 15 ) 7 (LA RB 12) 4.6 (M DE RB5) I Luja Kyllä Liite 17 Iso Paloselkä, Salla 0,64 19 (FI 20 ) 22 (SI 30 ) 19.9 (AN 30 ) 28 (LA 30 ) 22 (LA RB 24) 11.2 (M DE RB11) >IV Massakivi Ei Liite 18 Alimmainen Rovanuppa, Salla 0,37 21 (FI 25 ) 39 (SI NR ) 21.1 (AN 30 ) 26 (LA 30 ) 27 (LA RB 27) 13.8 (M DE RB15) >IV Massakivi Ei Liite 19 Laukkuaapa, Salla 0,28 11 (FI 15 ) 8 (SI 10 ) 10.6 (A N 14) 26 (LA 30 ) 14 (LA RB 14) 5.7 (M DE RB7) III Keskiluja Kyllä Liite 20 Hatajavaara, Salla 0,62 14 (FI 15 ) 20 (SI 20 ) 13.3 (A N 14) 30 (LA 30 ) 19 (LA RB20 ) 6.5 (M DE RB7) III Keskiluja Kyllä Liite 33 Marjavaaranselkä 1, Savukoski 0,65 15 (FI 15 ) (A N 30) 49 (LA 50 ) >IV Massakivi Ei testattu Liite 10 Hangasvaarankirkko, Savukoski 0,33 9 (FI 10 ) 7 (SI 10 ) 20.4 (A N 30) 35 (LA 40 ) 24 (LA RB 24) 13.6 (M DE RB15) >IV Massakivi Ei Liite 11 Ylimmäinen Angelvaara 1, Savuko 0,27 12 (FI 15 ) (A N 14) 18 (LA 20 ) III Keskiluja Ei testattu Liite 12 Marjavaara, Savukoski 0,35 11 (FI 15 ) 11 (SI 20 ) 9.8 (A N 10) 16 (LA 20 ) 12 (LA RB 12) 6.7 (M DE RB7) II Luja Kyllä Liite 21 Kiimavaarat, Savukoski 0,13 11 (FI 15 ) 44 (SI NR ) 12.7 (A N 14) 16 (LA 20 ) 19 (LA RB 20) 10.3 (M DE RB11) III Keskiluja Ei Liite 22 Putkipalo 2, Savukoski 0,1 7 (FI 10 ) 5 (SI 10 ) 14.4 (A N 14) 23 (LA 25 ) 10 (LA RB 12) 10.2 (M DE RB11) III Keskiluja Kyllä Liite = ei määritetty Taulukko 3. ILLKKA-projektissa tehtyjen kalliokiviainestestien tulokset ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

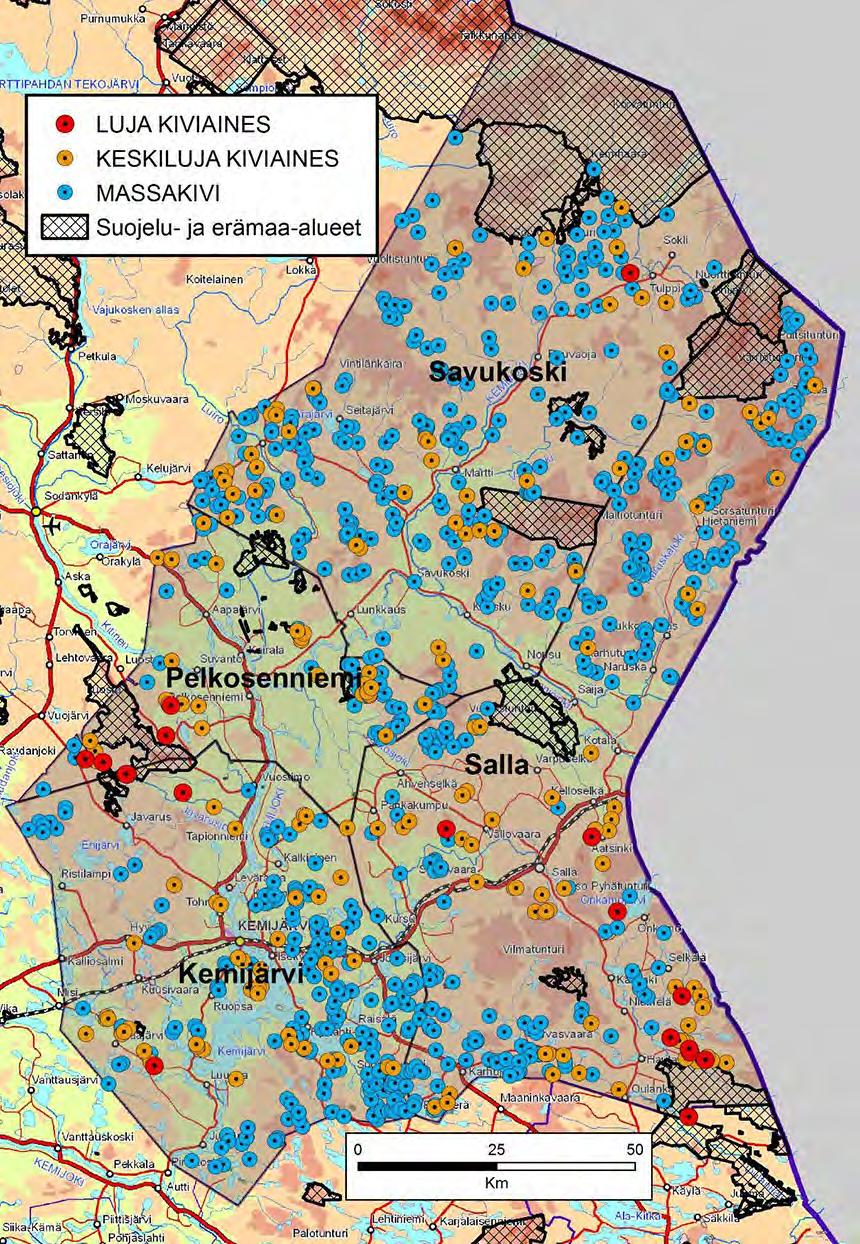

19 GEOLOGIAN TUTKIMUSKESKUS Raportti 1/ Pohjakartat: Maanmittauslaitos ja HALTIK Kuva 8. Kalliokiviainesten laatujakauma Itä-Lapissa ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

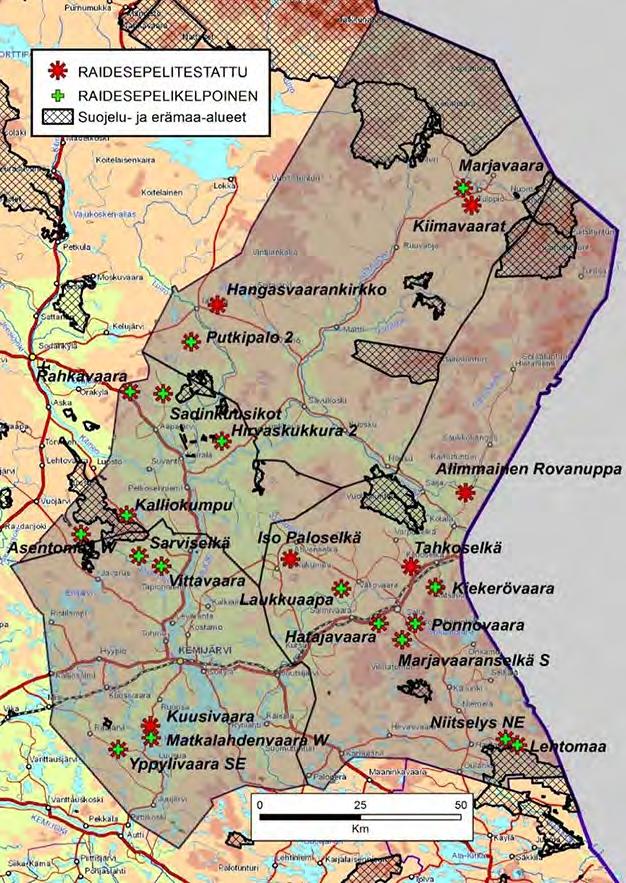

20 3.3.3 Raidesepelit Koska tutkimusalueella on ollut vuosien varrella useita suunnitelmia rataverkon täydentämiseksi (mm, Soklin rata, ns. Jäämeren rata jne.), on raidesepelien testaukseen kiinnitetty tässä projektissa erityistä huomiota. Koska raidesepelitestissä korostuvat eri ominaisuudet kuin perustestissä ja testi tehdään eri raekoosta, on hyvinkin mahdollista, että joissakin tapauksissa vain keskilujasta kiviaineksesta saadaan vaatimukset täyttävää raidesepeliä. Tällaisia tapauksia on testattujen kivien joukossakin useita (ks. taulukko 3 s.16). Raidesepelitestatut kalliokohteet on esitetty kuvassa 9. Pohjakartat: Maanmittauslaitos ja HALTIK Kuva 9. ILLKKA -projektissa testatut raidesepelikohteet ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

21 GEOLOGIAN TUTKIMUSKESKUS Raportti 1/2018 Raidesepelivaatimukset täyttäviä kohteita on kaikkiaan 17, kun minimivaatimuksena on raidesepelin alin vaatimusluokka (LA RB 20, M DE RB11, SI 20 ). Lisäksi yksi kohde (Matkalahdenvaara W, Kemijärvi) on hyvin lähellä raidesepelivaatimuksia. Raidesepelivaatimukset määräytyvät liikennemäärien mukaan ja vaihtelevat sen vuoksi eri rataosuuksilla. 4 TIEDOTUS, TULOSTEN HYÖDYNTÄMINEN JA ARVIOINTI Vuosi 2015 Tiedotus ja muu toiminta Projektin saamasta myönteisestä rahoituspäätöksesta ja projektin alkamisesta tehtiin lehdistötiedote kesäkuun alussa vuonna Projektin alkamisesta uutisoitiin yle.fi - sivuilla ( Projektista on ollut Koti-Lappi-lehdessä lyhyt juttu ja pitempi juttu, joka tehtiin yhteistyössä lehden toimituksen kanssa. Projektin www-sivu toimii Itä-Lapin kuntayhtymän sivuilla ( ja sitä on päivitetty projektin aikana. Itä-Lapin kuntayhtymän www-sivut uudistettiin syksyllä 2017 ja samassa yhteydessä päivitettiin myös ILLKKA -projektin sivut. Yritysmaailma -lehteen (3/2015, kesäkuu) on laadittu yleisluontoinen artikkeli Pohjois-Suomen kiviaineshankkeista (mm. ILLKKA-projekti, POSKI-hanke). Samasta jutusta tehtiin erillispainoksena englanninkielinen versio, jota jaettiin FEM tapahtumassa Levillä. Projektista on tehty A2-kokoinen juliste, joka on näkyvillä mm. Itä-Lapin kuntayhtymän ja GTK:n toimitiloissa. Samasta julisteesta tehtyjä A4- ja A3-kokoista versioita on jaettu erilaisissa tilaisuuksissa. 19 Vuosi 2016 Maaliskuussa 2016 tehtiin, ensimmäisen väliraportin valmistuttua, lehdistötiedote, jonka seurauksena Koti-Lappi -lehti teki ILLKKA-projektista jutun huhtikuussa Projektia ja sen tuloksia on esitelty Itä-Lapin kuntayhtymän hallitukselle huhtikuussa Projektin tuloksia on esitelty Morenia Oy:n edustajille huhti- ja marraskuussa 2016 GTK:ssa Rovaniemellä. Vuosi Projekti järjesti keväällä tutustumismatkan Keski-Suomen kiviteollisuusyrityksiin. Matkalle osallistui 12 henkilöä, jotka olivat ohjausryhmän jäseniä tai projektin toimintaan osallistuneita henkilöitä. Matkasta on tehty erillinen matkakertomus. Kesäkuun alussa 2017 julkaistiin lehdistötiedote ILLKKA-projektin maastotöiden tilanteesta. Lapin Kansa julkaisi lehdistötiedotteen pohjalta pienen uutisen ja Koti-Lappi teki kuvallisen jutun samasta aiheesta Yhteistyössä Koti-Lapin toimituksen kanssa tehtiin kuvallinen juttu ilmestyneeseen numeroon. Aiheena oli ILLKKA-projektin koelouhinnat Savukosken Vesikonmännikössä. Samassa yhteydessä tarjottiin ohjausryhmän jäsenille ja Itä-Lapin kuntayhtymän hallituksen jäsenille mahdollisuus tutustua koelouhintoihin, mutta kiinnostus oli laimeaa. Itä-Lapin kuntayhtymän Facebook -sivuilla on ollut useita ILLKKA-projektia koskevia päivityksiä. ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

22 Morenia Oy:n edustaja on tutustunut Kemijärven kalliokohteisiin maastossa elokuussa 2017 ja muuhun aineistoon tammikuussa Projektin päätöstilaisuus, Itä-Lapin kivi- ja malmitapahtuma, pidettiin Kemijärvellä, jossa ILLKKA -projektin tulosten esittelyn lisäksi kuultiin asiantuntijapuheenvuorot GTK:n malmitutkimuksista Itä-Lapissa, Soklin luvitustilanteesta (Yara Oy) ja ACP Akku Oy:n kobolttitutkimuksista Itä- Lapissa. Tapahtumaan osallistui noin 50 henkeä ja siitä uutisoitiin Lapin Kansassa, Yle-uutisissa ja Lapin radiossa. ILLKKA -projektin potentiaalisimpia luonnonkiviesiintymiä esiteltiin Jyväskylän Viherpäivillä Kiviteollisuusliiton yhteisosastolla helmikuussa Tulosten hyödyntäminen Projektin väliraportteja ja loppuraporttia on jaettu sähköisenä ja paperisena versiona alan yrityksille, maanomistajille, viranomaisille yms. Loppuraportti on linkitetty Itä-Lapin kuntayhtymän ja GTK:n wwwsivuille. ILLKKA-projektin kalliokiviaineskartoitusten tulokset ovat vapaasti tarkasteltavana Suomen Ympäristökeskuksen (SYKE) ylläpitämässä Karttapalvelut -sivustossa ( Maa-ainesten ottoluvat ja kiviainesvarannot -karttapalvelu ). Projektin hyödyt voidaan todeta pääosin vasta projektin päättymisen jälkeen ja sen tulokset ovat hyödynnettävissä pitkälle tulevaisuuteen, niin alan teollisuudessa kuin esimerkiksi maankäytön suunnittelussakin. Ainakin yhdessä kiviaineskohteessa on ryhdytty jo projektin aikana toimenpiteisiin esiintymän hyödyntämiseksi. Myös vuonna 2016 käynnistynyt Lapin POSKI -hankkeen 2. vaihe hyötyy projektin tuloksista, sillä kaikki Itä-Lapin kuntayhtymän kunnat kuuluvat vuonna 2019 päättyvän Lapin POSKI 2 -hankkeen selvitysalueeseen eikä kalliokiviaineskartoituksia tarvitse näissä kunnissa enää toistamiseen tehdä. Itsearviointi Projekti on saavuttanut tärkeimmät tavoitteensa ja toteutunut suunnitellusti. Työmäärä jäi maastotutkimusten osalta noin 20 % oletettua pienemmäksi, minkä vuoksi osa projektille varatuista palkka- ja matkakuluresursseista jäi käyttämättä. LIITTEET Liitteet 1-34 Liite 1 Liite 2 Liite 3 Liite 4 Liite 5 Liite 6 Liite 7 Liite 8 Liite 9 (jatkuu ) Jatkotutkimuskohteet; kohdekuvaukset, kartat, testitulokset Yppylivaara SE, Kemijärvi Matkalahdenvaara W, Kemijärvi Kuusivaara, Kemijärvi Sarviselkä, Kemijärvi Juntinvaara S, Kemijärvi Hirvaskukkura 2, Pelkosenniemi Asentomaa W, Pelkosenniemi Kiekerövaara, Salla Tahkoselkä, Salla ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

23 GEOLOGIAN TUTKIMUSKESKUS Raportti 1/2018 Liite 10 Liite 11 Liite 12 Liite 13 Liite 14 Liite 15 Liite 16 Liite 17 Liite 18 Liite 19 Liite 20 Liite 21 Liite 22 Liite 23 Liite 24 Liite 25 Liite 26 Liite 27 Liite 28 Liite 29 Liite 30 Liite 31 Liite 32 Liite 33 Liite 34 Liite 35 Marjavaaranselkä 1, Savukoski Hangasvaarankirkko, Savukoski Ylimmäinen Angelvaara, Savukoski Kiimavaara, Kemijärvi Ponnovaara, Salla Marjavaaranselkä S, Salla Niitselys NE, Salla Lehtomaa, Salla Iso Paloselkä, Salla Alimmainen Rovanuppa, Salla Laukkuaapa, Salla Marjavaara, Savukoski Kiimavaarat, Savukoski Putkipalo 2, Savukoski Kalliokumpu, Pelkosenniemi Sadinkuusikot, Pelkosenniemi Rahkavaara, Pelkosenniemi Kotivaara, Kemijärvi Piippunulkki SE, Pelkosenniemi Ukkosenvaara, Salla Vesikonmännikkö, Savukoski Peuranelämävaara, Savukoski Koivulehto, Savukoski Hatajavaara, Salla Vittavaara, Kemijärvi Tarkastuskohteet -taulukko 21 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

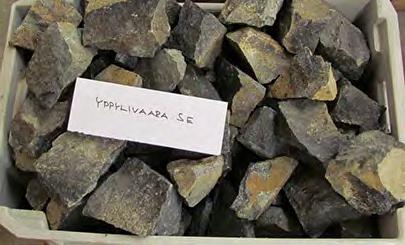

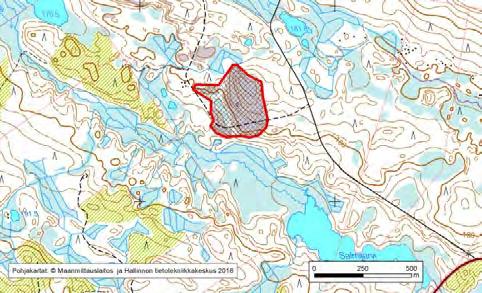

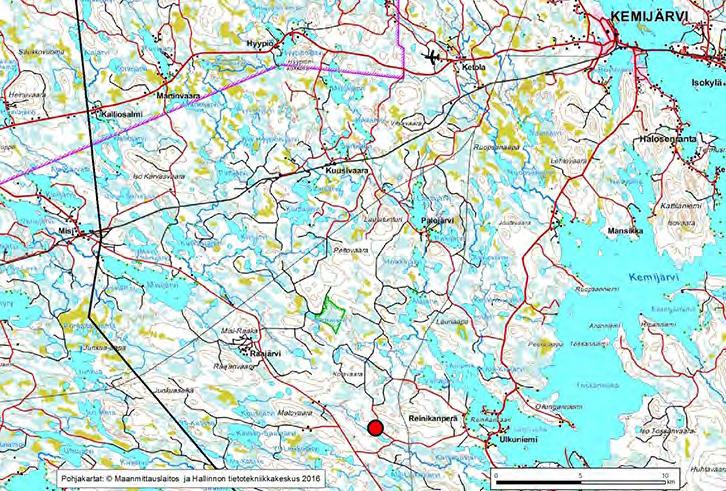

24 Liite 1.1 YPPYLIVAARA SE, Kemijärvi Paikka: Yppylivaara SE Kivilaji: Metagabro Kunta: Kemijärvi Väri: Tumman harmaa - musta Kylä: Luusua Raekoko: Keski - karkeahkorakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 175 m, Z ylin 195 m Maanomistus: Kemijärven yhteismetsä Mitat/pinta-ala: 260 m x 370 m/n. 8 ha Lähin asutus: 3 km Havaintotunnus: RKV$ KUVAUS Keski-karkeahkorakeinen, suuntautumaton gabro. Vaaleita, risteileviä plagioklaasijuovakkeita, muuten homogeeninen. Reunaosissa, esim. S-osassa ruhjeista ja paikoin suuntautunutta (ruhjeliuskeista), keskiosissa terveempää. Vuoden 2015 testinäyte otettu metsäautotien eteläpuolelta, jossa kivi on hiukan metamorfoitunutta/suuntautunutta. Paljastuman keskiosissa kivi on vuonna 2016 tehdyn uusintatestin mukaan lujaa (II) ja kelpaa raidesepeliksi. Kallioalueen eteläosan poikki kulkee huonokuntoinen, mutta (maasto)autolla ajettava metsäautotie. Hyväkuntoinen metsäautotie noin 250 m päässä, YT noin 1,5 km. TUTKIMUSTIEDOT Lujuustestit: Vuonna 2015 perustesti: IV (keskiluja). Vuonna 2016 perus-ja raidesepelitesti: II (luja). Kelpaa raidesepeliksi: LA RB 12, M DE RB7, SI 20 2 kpl Ohuthie: Mineraalikoostumus: Sarvivälke 57.2 %, plagioklaasi 31.8 %, skapoliitti 10.2 %, opaakki 0.4 %, karbonaatti 0.2 %, zirkoni 0.2 %, apatiitti, rutiili

25 Liite 1.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, RKV$ Raakakivinäyte, RKV$ Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.34 WA 24 Kuulamylly: 16.6 A N 19 Los-Angeles -luku 19 LA 20 Litteyluku: 14 FI 15 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: - - Raidesepeli Los-Angeles -luku: - - Raidesepeli MicroDeval -luku: - - Perus- ja raidesepelitesti v. 2016: PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: RKV$ RKV$ Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.2 WA 24 Kuulamylly: 9.9 A N 10 Los-Angeles -luku 18 LA 20 Litteyluku: 9 FI 10 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 15 SI 20 Raidesepeli Los-Angeles -luku: 10 LA RB 12 Raidesepeli MicroDeval -luku: 7.1 M DE RB 7 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

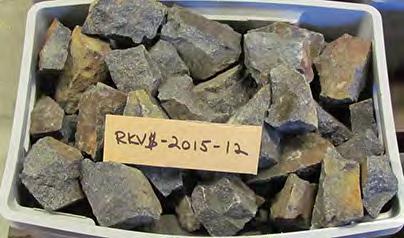

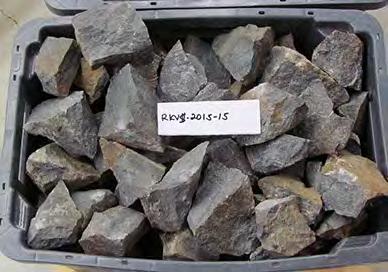

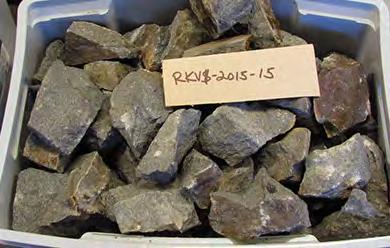

26 Liite 1.3 Vuoden 2015 näyte Vuoden 2016 näyte

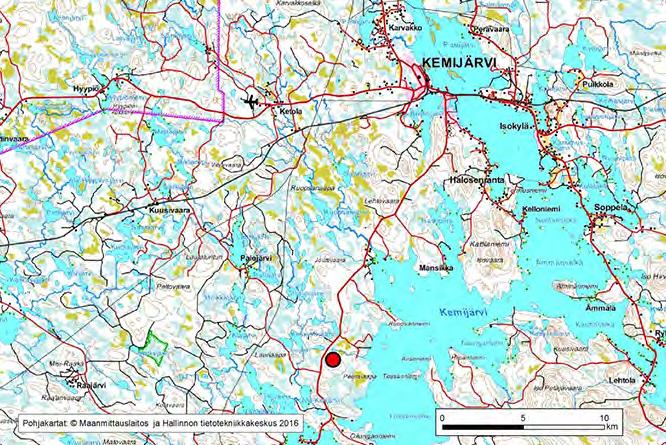

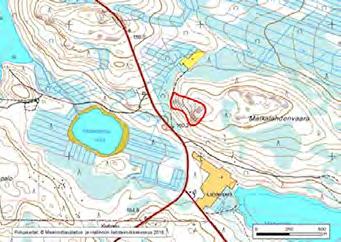

27 Liite 2.1 MATKALAHDENVAARA W, Kemijärvi Paikka: Matkalahdenvaara W Kivilaji: Metagabro/diabaasi Kunta: Kemijärvi Väri: Tummanharmaa Kylä: Luusua Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Heikosti suuntautunut/pilsteinen Korkeus: Z alin 165 m, Z ylin 188 m Maanomistus: Yksityinen Mitat/pinta-ala: 280 m x 140 m/n. 4 ha Lähin asutus: 700 m Havaintotunnus: RKV$ KUVAUS Osittain suuntautunut gabro, raekoko vaihtelee kallioalueen eri osissa. Osin amfiboliittimaista, osin lähes muuttumatonta ja diabaasimaista. Runsaasti tummia risteäviä nauhoja. Vuoden 2015 testinäyte otettu metsäautotien vierestä, jossa kivi on suuntautunutta amfiboliittimaista gabroa. Vuoden 2017 näyte otettu vähän kauempana tiestä olevista kallioista, joissa kivi on osaksi suuntautunutta amfiboliittia ja osaksi heikosti suuntautunutta, diabaasimaista. Metsäautotie vieressä, ST 944 noin 150 m päässä. TUTKIMUSTIEDOT Lujuustestit: Ohuthie: Mineraalikoostumus: Vuonna 2015 perustesti: IV (keskiluja); ei raidesepelitestiä. Vuonna 2017 perus- ja raidesepelitesti: III (keskiluja). Kelpaa raidesepeliksi muuten, mutta muotoarvo (23) on hiukan liian huono: LA RB 12, M DE RB7, SI 30 2 kpl (Vuoden 2017 näytteestä) Plagioklaasi 49.4 %, amfiboli 21.8 %, biotiitti 10.4 %, epidootti 9.4 %, klinopyrokseeni 6.4 %, opaakki 2.6 %, zirkoni < 0.2 %

28 Liite 2.2 Perustesti v.2015 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, RKV$ Raakakivinäyte, RKV$ Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.34 WA 24 Kuulamylly: 15.9 A N 19 Los-Angeles -luku 25 LA 25 Litteyluku: 18 FI 20 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: - - Raidesepeli Los-Angeles -luku: - - Raidesepeli MicroDeval -luku: - - Perus- ja raidesepelitesti v PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: RKV$ RKV$ Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.28 WA 24 Kuulamylly: 11.2 A N 14 Los-Angeles -luku 16 LA 20 Litteysluku: 31 FI 35 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 23 SI 30 Raidesepeli Los-Angeles -luku: 10 LA RB 12 Raidesepeli MicroDeval -luku: 7.3 M DE RB 7 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

29 Liite 2.3 Vuoden 2015 näyte Vuoden 2017 näyte

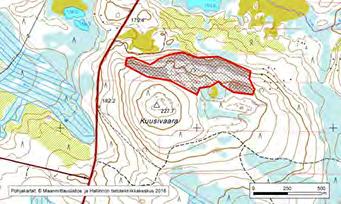

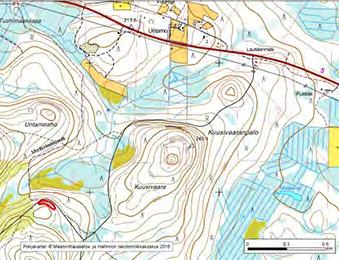

30 Liite 3.1 KUUSIVAARA, Kemijärvi Paikka: Kuusivaara Kivilaji: Metagabro Kunta: Kemijärvi Väri: Tummanharmaa Kylä: Luusua Raekoko: Keski-karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautunut Korkeus: Z alin 180 m, Z ylin 210 m Maanomistus: Yksityinen Mitat/pinta-ala: 960 m x 250 m/n. 16 ha Lähin asutus: Yli 2 km Havaintotunnus: RKV$ KUVAUS Laaja paljastuma-alue Kuusivaaran pohjoisrinteessä, pyöreähköjä kupolimaisia kallioita. Valtakivilajina keskikarkearakeinen metagabro. Paikoin myös pienirakeisempaa tyyppiä, mutta vain pienialaisesti. Runsaasti koholla olevia, toisiaan leikkaavia nauhoja. Kohtalainen suuntaus, mutta ei aina mitattavissa. Testinäyte otettu kallioalueen länsipäästä. Metsäautotie vieressä, ST 944 noin 150 m päässä. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: >IV (massakivi). Ei kelpaa raidesepeliksi: LA RB 24, M DE RB19, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 59.4 %, klinopyrokseeni 28.6 %, sarvivälke 7.4 %, biotiitti 4 %, opaakki 0.6 %

31 Liite 3.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, RKV$ Raakakivinäyte, RKV$ Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.48 WA 24 Kuulamylly: 27.7 A N 30 Los-Angeles -luku 42 LA 50 Litteyluku: 16 FI 20 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 12 SI 20 Raidesepeli Los-Angeles -luku: 22 LA RB 24 Raidesepeli MicroDeval -luku: 18.5 M DE RB 19 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

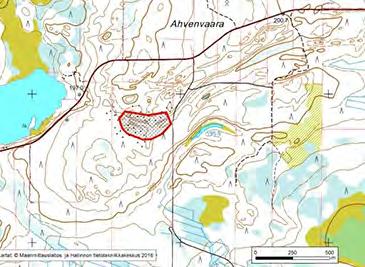

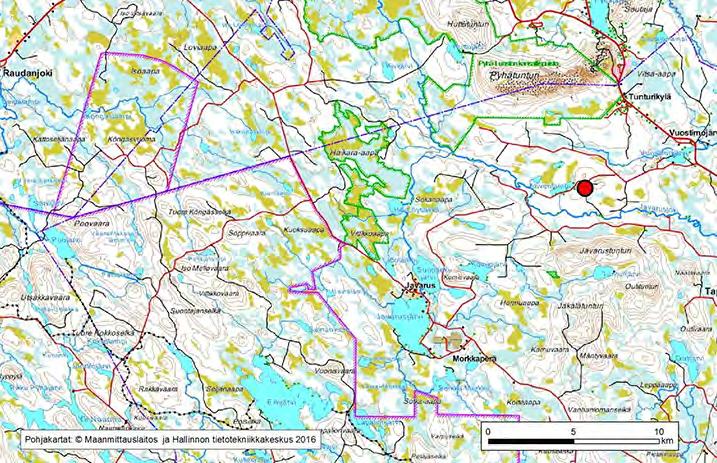

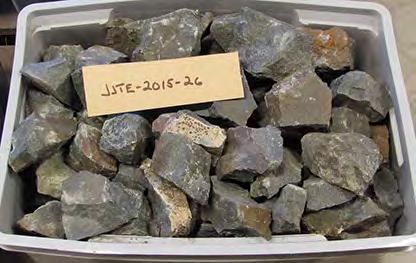

32 Liite 4.1 SARVISELKÄ, Kemijärvi Paikka: Sarviselkä (Ahvenvaara) Kivilaji: Metapyrokseniitti Kunta: Kemijärvi Väri: Tummanharmaa Kylä: Vuostimo Raekoko: Pieni-keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Heikko suuntaus Korkeus: Z alin 205 m, Z ylin 220 m Maanomistus: Yksityinen Mitat/pinta-ala: 320 m x 120 m/n. 4 ha Lähin asutus: Noin 600 m Havaintotunnus: JJTE KUVAUS Pitkänomaisia kallioita notkelman molemmin puolin. Kalliot rikkonaisia, osa lohkareikkoa. Kivi on suht. homogeenista ja lähes suuntautumatonta. Malmimineraaleja ( opaakki ) on kohtalaisesti tai runsaasti, mutta ne ovat pääosin oksideja. Kulku alueelle itäpuoliselta metsäautotieltä, jonne matkaa m. Vuostimo Pyhä -tielle (ST 962) noin 7 km, Pyhätunturi noin 15 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: II (luja). Kelpaa raidesepeliksi: LA RB 12, M DE RB7, SI 10 Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 61.2 %, klinopyrokseeni 26 %, opaakki 10.6 %, sarvivälke 2.2 %

33 Liite 4.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JJTE Raakakivinäyte, JJTE Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.25 WA 24 Kuulamylly: 9.7 A N 10 Los-Angeles -luku 10 LA 15 Litteyluku: 17 FI 20 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 10 SI 10 Raidesepeli Los-Angeles -luku: 7 LA RB 12 Raidesepeli MicroDeval -luku: 5.6 M DE RB 7 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

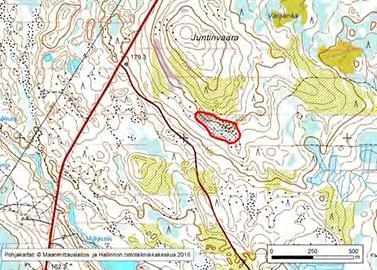

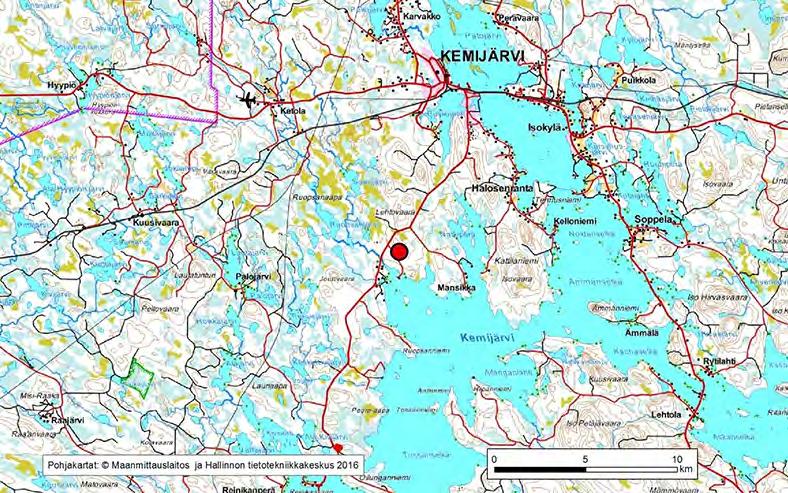

34 Liite 5.1 JUNTINVAARA S, Kemijärvi Paikka: Juntinvaara S Kivilaji: Graniitti Kunta: Kemijärvi Väri: Punertava - punaharmaa Kylä: Halosenranta Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen Korkeus: Z alin 195m, Z ylin 205 m Maanomistus: Yksityinen Mitat/pinta-ala: 280 m x 100 m/n. 3 ha Lähin asutus: 1 km Havaintotunnus: MIVA (ja -35) KUVAUS Keskirakeinen, homogeeninen graniitti. Paljastuman rajat epämääräiset, osaksi (paikallista) lohkareikkoa. Kuutiorakoilu, pengertynyt. Merkkejä vähäisestä louhinnasta. Etäisyydet: hyväkuntoinen metsäautotie noin 150 m, ST 944 noin 700 m, Kemijärvelle noin 10 km. Luoteispuolella olevan pitkän paljastuman (MIVA ) luoteispäässä, noin 100 metrin päässä ST 944:stä, on vanha pieni louhimo. TUTKIMUSTIEDOT Lujuustestit: Perustesti: IV (massakivi) Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 35 %, kalimaasälpä 32.4 %, kvartsi 26 %, epidootti 2 %, biotiitti 1.8 %, muskoviitti 1.8 %, kloriitti 0.6 %, opaakki 0.4 %, apatiitti, zirkoni

35 Liite 5.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, MIVA Raakakivinäyte, MIVA Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.51 WA 24 Kuulamylly: 17.4 A N 19 Los-Angeles -luku 38 LA 40 Litteyluku: 14 FI 15 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: - - Raidesepeli Los-Angeles -luku: - - Raidesepeli MicroDeval -luku: - - ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

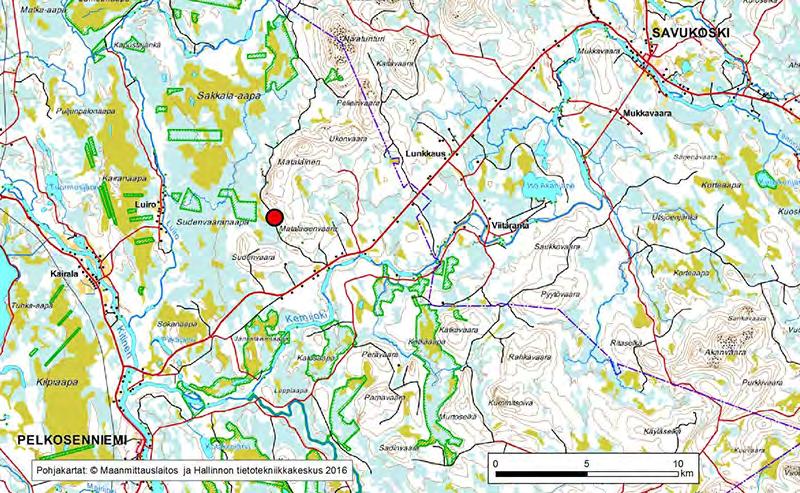

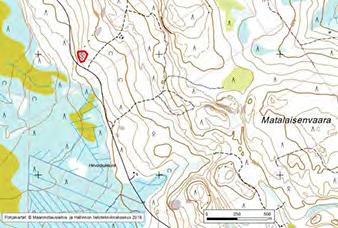

36 Liite 6.1 HIRVASKUKKURA 2, Pelkosenniemi Paikka: Hirvaskukkura 2 Kivilaji: Metadiabaasi Kunta: Pelkosenniemi Väri: Tummanharmaa, vihertävä Kylä: Luiro Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen Korkeus: Z alin 180 m, Z ylin 200 m Maanomistus: Yksityinen Mitat/pinta-ala: 130 m x 70 m/n. 1 ha Lähin asutus: 1 km Havaintotunnus: JPSA KUVAUS Keskirakeinen, heikosti suuntautunut metadiabaasi. Yksittäisiä maasälpä- ja kvartsijuonia, muuten homogeeninen. Hyväkuntoinen metsäautotie noin 60 m, ST 965 noin 4 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: III (keskiluja). Kelpaa raidesepeliksi: LA RB 12, M DE RB11, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 81.6 %, plagioklaasi 11.6 %, epidootti 3.8 %, karbonaatti 3 %

37 Liite 6.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JPSA Raakakivinäyte, JPSA Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.34 WA 24 Kuulamylly: 12.4 A N 14 Los-Angeles -luku 18 LA 20 Litteyluku: 13 FI 15 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 15 SI 20 Raidesepeli Los-Angeles -luku: 11 LA RB 12 Raidesepeli MicroDeval -luku: 8.6 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

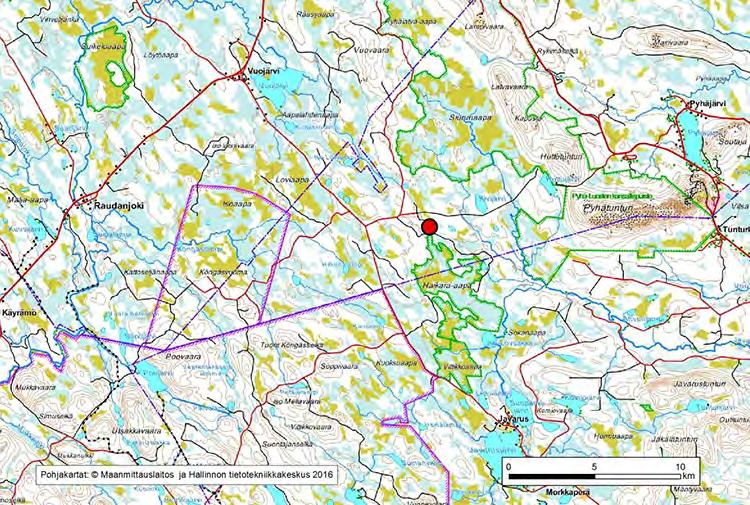

38 Liite 7.1 ASENTOMAA W, Pelkosenniemi Paikka: Asentomaa W Kivilaji: Metadiabaasi Kunta: Pelkosenniemi Väri: Tummanharmaa/musta Kylä: Javarus Raekoko: Keski-karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 225 m, Z ylin 235 m Maanomistus: Metsähallitus Mitat/pinta-ala: 260 m x 160 m/n. 2,6 ha Lähin asutus: Yli 3 km Havaintotunnus: JJTE KUVAUS Suuntautumaton, suht. homogeeninen metagabro/-diabaasi. Raekoko vaihtelee keskirakeisesta karkearakeiseen. Eteläpuolella hyväkuntoinen metsäautotie noin 220 m päässä, pohjoispuolella huonompikuntoinen tieura noin 160 m päässä; kallion ja tieuran välissä oja. Näyte otettu kallioalueen eteläosasta. YT 9613 noin 4 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti; II (luja). Kelpaa raidesepeliksi: LA RB 12, M DE RB5, SI 10 Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 68.4 %, plagioklaasi 29.6 %, opaakki 1.2 %, muskoviitti 0.4 %, biotiitti 0.2 %, apatiitti 0.2 %, zirkoni, rutiili

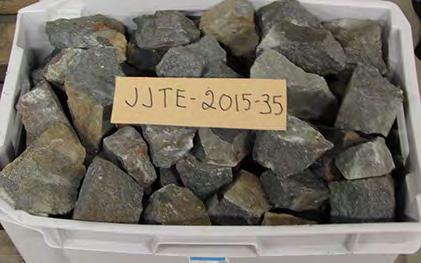

39 Liite 7.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JJTE Raakakivinäyte, JJTE Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.24 WA 24 Kuulamylly: 8 A N 10 Los-Angeles -luku 16 LA 20 Litteyluku: 15 FI 15 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 10 SI 10 Raidesepeli Los-Angeles -luku: 8 LA RB 12 Raidesepeli MicroDeval -luku: 5.4 M DE RB 5 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

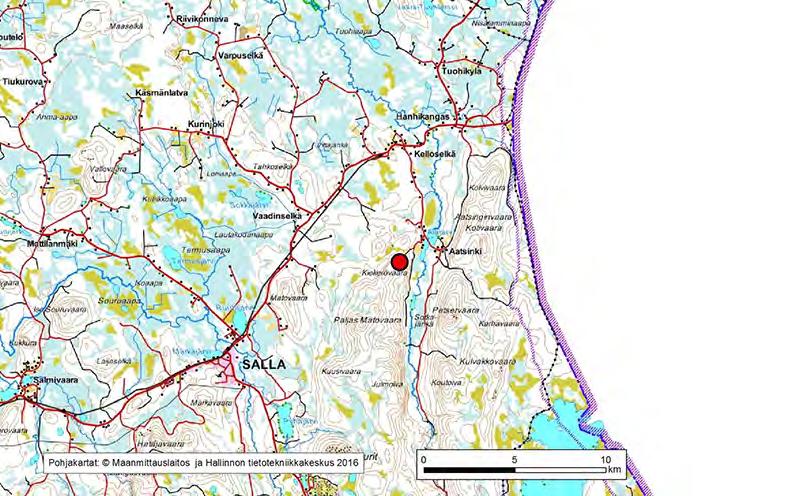

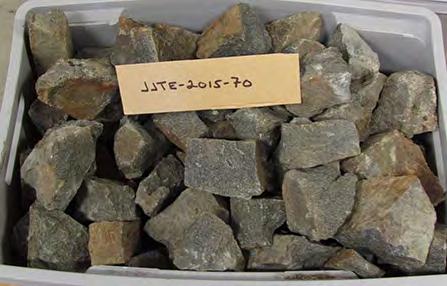

40 Liite 8.1 KIEKERÖVAARA, Salla (myös: Tiekerövaara ) Paikka: Kiekerövaara (Tiekerövaara) Kivilaji: Emäksinen vulkaniitti Kunta: Salla Väri: Tummanharmaa, vihertävä Kylä: Kelloselkä Raekoko: Pieni-keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautunut Korkeus: Z alin 285 m, Z ylin 300 m Maanomistus: Yksityinen Mitat/pinta-ala: 250 m x 100 m/n. 2,5 ha Lähin asutus: 1,5 km Havaintotunnus: JJTE KUVAUS Pieni-keskirakeinen emäksinen vulkaniitti, paikoin mantelirakenteinen. Yleensä suuntautunut, paikoin ruhjeinen tai poimuttunut. Joitakin kvartsisulkeumia/-juonia. Hiukan kiisuja pirotteena. Kallioiden vieressä melko huonokuntoinen ja mutkainen metsäautotie, jolla pari jyrkkää nousua. Metsäautotien varrella uusi soramonttu ja asutusta. KT 82 (Kelloselkä) noin 5 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: II (luja). Kelpaa raidesepeliksi: LA RB 12, M DE RB7, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 38.8 %, biotiitti 20 %, plagioklaasi 17.6 %, kvartsi 14.4 %, epidootti 9.6 % opaakki

41 Liite 8.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JJTE Raakakivinäyte, JJTE Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.34 WA 24 Kuulamylly: 10 A N 10 Los-Angeles -luku 14 LA 15 Litteyluku: 26 FI 30 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 19 SI 20 Raidesepeli Los-Angeles -luku: 12 LA RB 12 Raidesepeli MicroDeval -luku: 6.7 M DE RB 7 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

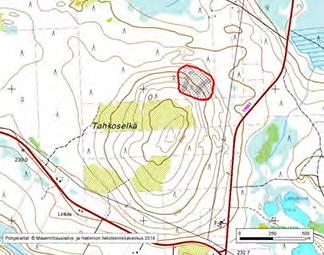

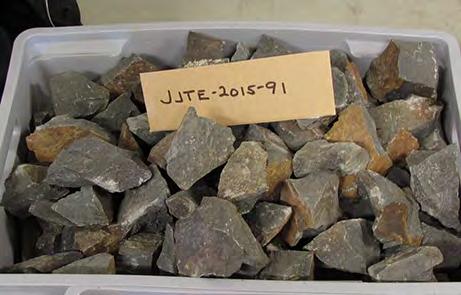

42 Liite 9.1 TAHKOSELKÄ, Salla Paikka: Tahkoselkä Kivilaji: Amfiboliitti (+ kvartsiitti) Kunta: Salla Väri: Tumman harmaa Kylä: Kelloselkä Raekoko: Pieni-keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Heikosti suuntautunut Korkeus: Z alin 245 m, Z ylin 280 m Maanomistus: Yksityinen Mitat/pinta-ala: 220 m x 200 m/n. 4 ha Lähin asutus: 1 km Havaintotunnus: JJTE KUVAUS Pieni-keskirakeinen amfiboliitti (emäksinen vulkaniitti), jonka suuntautuneisuusaste vaihtelee. Paljastumaryhmän läntisemmät paljastumat kvartsiittia. YT kaakossa noin 300 m päässä. Hyväkuntoinen ja helpommin lähestyttävä metsäautotie koillisessa noin 530 m päässä. Testinäyte otettu amfiboliitista. Testin tulos oli yllätys, sillä kivi oli arvioitu keskilujaksi. TUTKIMUSTIEDOT Lujuustestit: Ohuthie: Mineraalikoostumus: Perus- ja raidesepelitesti: >IV (massakivi). Ei sovellu raidesepeliksi: LA RB 12, M DE RB15, SI 20 1 kpl Amfiboli 72.8 %, plagioklaasi 22.6 %, kvartsi 2 %, opaakki 2 %, epidootti 0.6 %, zirkoni

43 Liite 9.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JJTE Raakakivinäyte, JJTE Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.41 WA 24 Kuulamylly: 20.4 A N 30 Los-Angeles -luku 35 LA 40 Litteyluku: 14 FI 15 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 13 SI 20 Raidesepeli Los-Angeles -luku: 18 LA RB 20 Raidesepeli MicroDeval -luku: 15.1 M DE RB 15 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

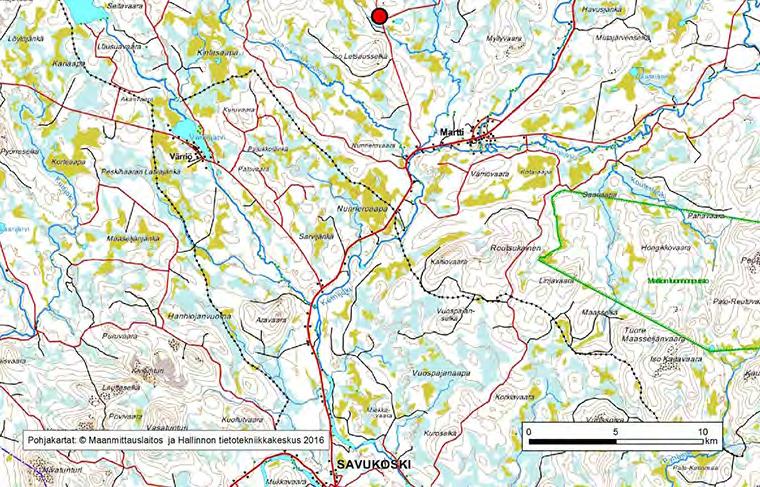

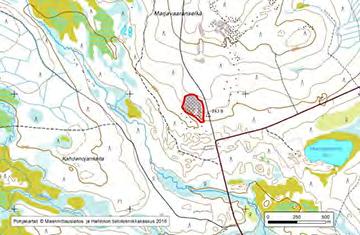

44 Liite 10.1 MARJAVAARANSELKÄ 1, Savukoski Paikka: Marjavaaranselkä 1 Kivilaji: Graniitti Kunta: Savukoski Väri: Punaharmaa Kylä: Martti Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen Korkeus: Z alin 240 m, Z ylin 250 m Maanomistus: Metsähallitus Mitat/pinta-ala: 250 m x 170 m/n. 1 ha Lähin asutus: 8 km Havaintotunnus: JPSA KUVAUS Keskirakeinen, punaharmaa, suuntautumaton graniitti. Matala paljastuma. Melko ehyt, mutta värin suhteen ei kovinkaan kiinnostava. Sekarakoilu, isohkoja matalia lohkareita. Voisi soveltua ympäristökiveksi paikalliseen käyttöön. Hyväkuntoinen metsäautotie 20 m, ST 965 noin 8 km. TUTKIMUSTIEDOT Lujuustestit: Perustesti: >IV (massakivi). Koelevyt: 15x30 cm kiillotettu ja 15x30 cm lohkottu Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 36.6 %, kalimaasälpä 29.6 %, kvartsi 28.4 %, biotiitti 4.2 %, muskoviitti 0.6 %, epidootti 0.4 %, kloriitti 0.2%, apatiitti, opaakki, zirkoni

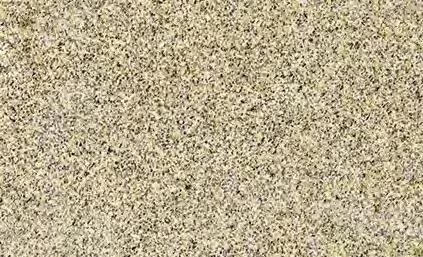

45 Liite 10.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JPSA Raakakivinäyte, JPSA Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.65 WA 24 Kuulamylly: 22.8 A N 30 Los-Angeles -luku 49 LA 50 Litteyluku: 15 FI 15 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: - - Raidesepeli Los-Angeles -luku: - - Raidesepeli MicroDeval -luku: - - ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

46 Liite 11.1 HANGASVAARANKIRKKO, Savukoski Paikka: Hangasvaarankirkko Kivilaji: Metagabro Kunta: Savukoski Väri: Mustanharmaa Kylä: Tanhua Raekoko: Keski-karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen Korkeus: Z alin 265 m, Z ylin 295 m Maanomistus: Metsähallitus Mitat/pinta-ala: 700 m x 200 m/n. 10 ha Lähin asutus: Noin 5 km Havaintotunnus: VJKA KUVAUS Keski-karkerakeinen, homogeeninen metagabro, paikoitellen melko ehyttä kiveä. Pohjoisosassa suuret korkeuserot. Testitulos oli yllätys, kivi on arvioitu maastossa keskilujaksi. Hyväkuntoinen metsäautotie noin 600 m (paljastuman keskivaiheilla), huonompikuntoinen noin 200 m (pohjoispuolella), ST 967 noin 2 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: >IV (massakivi). Ei sovellu raidesepeliksi: LA RB 24, M DE RB15, SI 10 Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 69.6 %, plagioklaasi 29.2 %, epidootti 0.8 %, karbonaatti 0.2 %, muskoviitti 0.2 %, kloriitti, apatiitti, rutiili

47 Liite 11.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, VJKA Raakakivinäyte, VJKA Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.33 WA 24 Kuulamylly: 20.4 A N 30 Los-Angeles -luku 35 LA 40 Litteyluku: 9 FI 10 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 7 SI 10 Raidesepeli Los-Angeles -luku: 24 LA RB 24 Raidesepeli MicroDeval -luku: 13.6 M DE RB 15 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

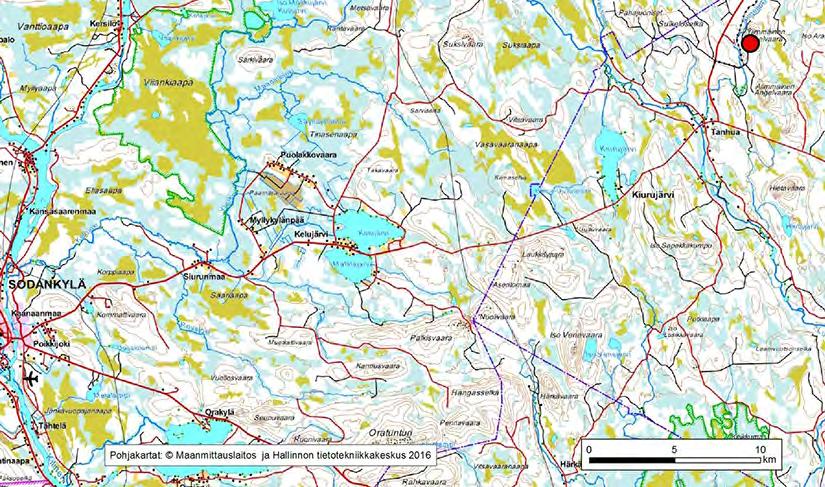

48 Liite 12.1 YLIMMÄINEN ANGELVAARA, Savukoski Paikka: Ylimmäinen Angelvaara Kivilaji: Metadiabaasi Kunta: Savukoski Väri: Tummanharmaa Kylä: Tanhua Raekoko: Keski-karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Osin ruhjeinen Korkeus: Z alin 230 m, Z ylin 310 m Maanomistus: Metsähallitus Mitat/pinta-ala: 430 m x 375 m/n. 10 ha Lähin asutus: Noin 2 km Havaintotunnus: JPSA KUVAUS Karkeahkorakeinen, osin ruhjeinen gabro/diabaasi. Paikoin juovaisuutta/epähomogeeninen. Rinteen yläosa jyrkkä. Hyväkuntoinen metsäautotie m, YT 9673 (Tanhua Lokka) noin 3,5 km. Noin 700 m länteen, toisen tien varressa soramonttu (ottolupa päättynyt ). TUTKIMUSTIEDOT Lujuustestit: Perustesti: III (keskiluja) Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 49.2 %, amfiboli 36.4 %, klinopyrokseeni 7.6 % epidootti 2 %, ortopyrokseeni 1.4 %, skapoliitti 1 %, opaakki 1 %

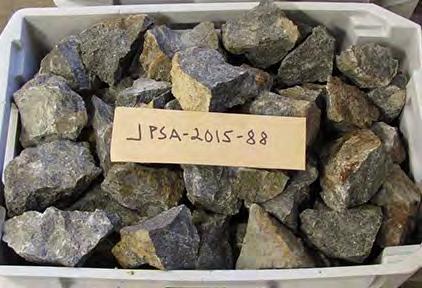

49 Liite 12.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: Raakakivinäyte, JPSA Raakakivinäyte, JPSA Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.27 WA 24 Kuulamylly: 11.1 A N 14 Los-Angeles -luku 18 LA 20 Litteyluku: 12 FI 15 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: - - Raidesepeli Los-Angeles -luku: - - Raidesepeli MicroDeval -luku: - - ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

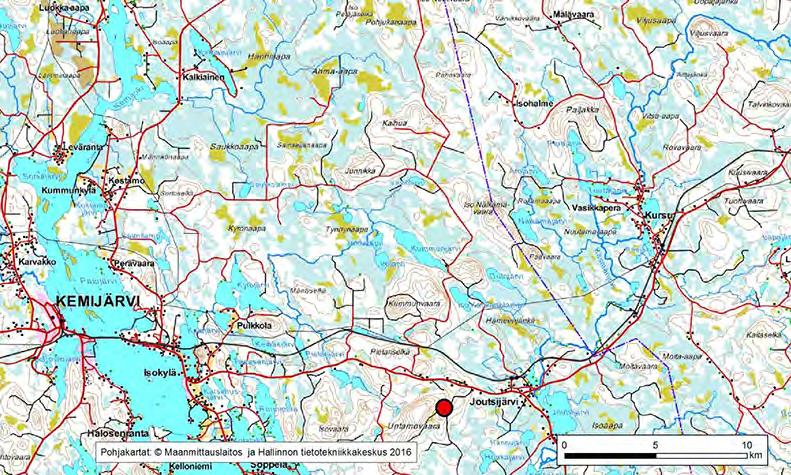

50 Liite 13.1 KIIMAVAARA, Kemijärvi Paikka: Kiimavaara Kivilaji: Granodioriitti Kunta: Kemijärvi Väri: Vaalean punainen Kylä: Joutsijärvi Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Porfyyrinen Korkeus: Z alin 253 m, Z ylin 257 m Maanomistus: Kemijärven yhteismetsä Mitat/pinta-ala: 120 m x 25 m/n. 0.3 ha Lähin asutus: Noin 1,5 km Havaintotunnus: VJKA KUVAUS Keski-karkearakeinen porfyyrinen granodioriitti. Ulkoasu/väri vaihtelee, väri vaatimaton. Vanha kivenottopaikka/louhimo. Blokkikoko max 1 m 3, vaakarakoilu kalteva. Ehkä paikallista käyttöä ympäristörakentamisessa. Hyvä sijainti, metsäautotie vieressä, VT 5 noin 2.5 km. TUTKIMUSTIEDOT Lujuustestit: Ei ole tehty. Arvio: >IV (massakivi) Koelevyt: 15x30 cm kiillotettu ja lohkottu Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 41.4 %, kvartsi 29 %, kalimaasälpä 17.4 % biotiitti 11 % muskoviitti 1.2 %, kloriitti 0.2 %, apatiitti 0.2 %, zirkoni

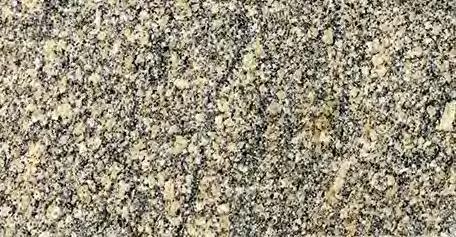

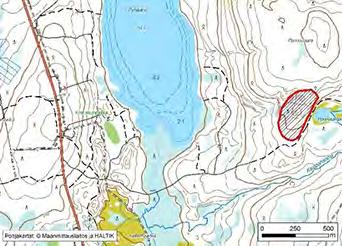

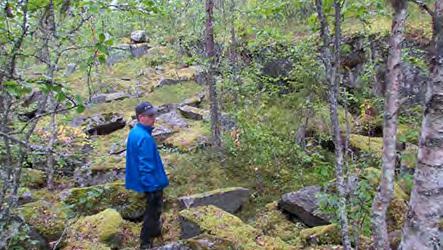

51 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti Liite 13.2

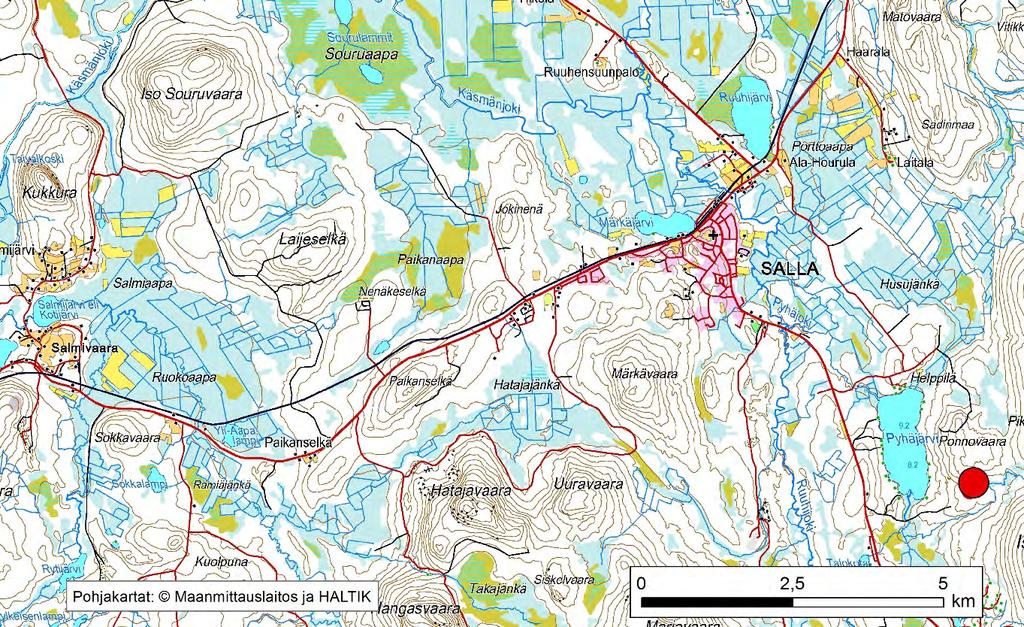

52 Liite 14.1 PONNOVAARA, Salla Paikka: Ponnovaara Kivilaji: Diabaasi/emäksinen vulkaniitti Kunta: Salla Väri: Vihertävän musta Kylä: Salla Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Syväkivimäinen, osin suuntautunut Korkeus: Z alin 245 m, Z ylin 272 m Maanomistus: Metsä-Botnia Metsät Oy Mitat/pinta-ala: 350 m x 200 m/n. 0,7 ha Lähin asutus: 800 m Havaintotunnus: VJKA KUVAUS Laaja itä-länsisuuntainen paljastumaryhmä, jonka itäinen osa emäksistä, keskirakeista, vihertävän mustaa vulkaniittia, joka osittain syväkivimäistä/diabaasimaista, osaksi suuntautuneempaa. Kalliot kumpumaisia. Kallioalueen itäosa on pääasiassa arkoosikvartsiittia. Testi tehty diabaasista. Metsäautotie noin 100 m, ST 950 (Salla - Kuusamo) noin 2,5 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: III (keskiluja). Kelpaa raidesepeliksi: LA RB 12, M DE RB11, SI 10 Ohuthie: 1 kpl Mineraalikoostumus: Sarvivälke 57 %, plagioklaasi 23.8 %, biotiitti 14.4 %, epidootti 2.2 %, opaakki 2,0 % rutiili 0.2 %, titaniitti 0.2 %, apatiitti 0.2 %, muskoviitti

53 Liite 14.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: VJKA VJKA Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.16 WA 24 Kuulamylly: 11.3 A N 14 Los-Angeles -luku 15 LA15 Litteyluku: 12 FI 15 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 5 SI 10 Raidesepeli Los-Angeles -luku: 10 LA RB 12 Raidesepeli MicroDeval -luku: 8.8 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

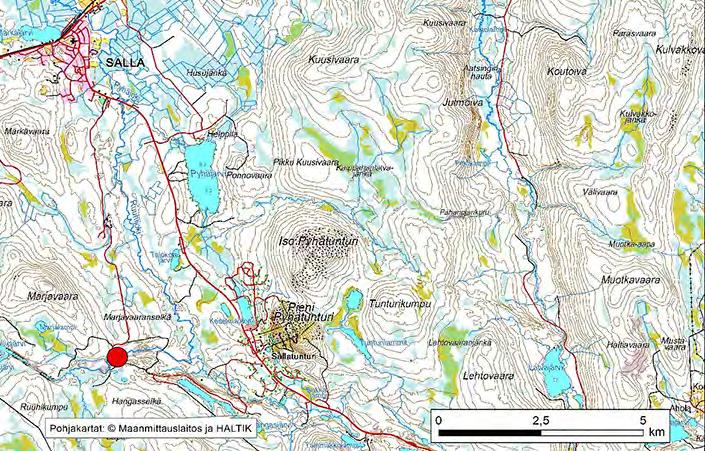

54 Liite 15.1 MARJAVAARANSELKÄ S, Salla Paikka: Marjavaaranselkä S Kivilaji: Graniitti - tonaliitti Kunta: Salla Väri: Punertava/punainen Kylä: Salla Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Syväkivimäinen, osin suuntautunut Korkeus: Z alin 265 m, Z ylin 290 m Maanomistus: Yksityinen Mitat/pinta-ala: 600 m x 600 m/n. 3,6 ha Lähin asutus: 2,8 km, vedenottamo 1,5 km Havaintotunnus: JJTE KUVAUS Laaja kallioalue, jonka pohjoinen ja eteläinen osa vaaleaa tonaliittia/leukograniittia. Keskiosissa kallioaluetta punaista/punertavaa, keskirakeista, homogeenista, paikoin heikosti suuntautunutta graniittia, joka paikoitellen melko ehyttä. Värivaihtelua, max blokkikoko 2x1x5 m. Tyyppinä tavallinen, ei kovin kiinnostava; hyvä sijainti. Kivellä saattaisi olla käyttöä ympäristökivenä alueen matkailurakentamisessa (Sallatunturi noin 6 km). Pohjoisen tonaliittipaljastuman ja keskiosan graniittipaljastuman välissä kulkee Ruuhijoki. Välittömästi kallioalueen vieressä itäpuolella on murskeasema, joka on toiminnassa. Koska alueelle on Lapin POSKI -projektin yhteydessä rajattu arvokas harjualue ja alue on lisäksi pohjavesialuetta, on enemmistä (luonnonkivi)tutkimuksista luovuttu. Hyväkuntoinen metsäautotie vieressä, ST 950 (Salla - Kuusamo) reittivalinnasta riippuen 5-6 km. Metsäautotie myös pohjoiseen, jota pitkin Sallaan noin 9 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: III (keskiluja). Soveltuu raidesepeliksi: LA RB 16, M DE RB5, SI 10 Koelevyt: 15x30 cm kiillotettu ja 15x30 cm lohkottu. Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 35,0 %, kalimaasälpä 28,4 %, kvartsi 26,8 %, biotiitti 5,0 %, titaniitti 0,2 %, apatiitti, 0,2 %, zirkoni 0,2 %

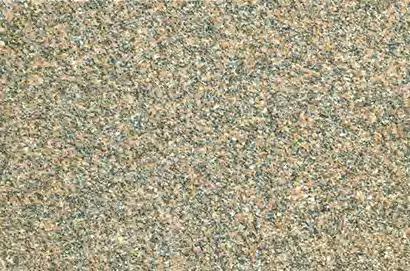

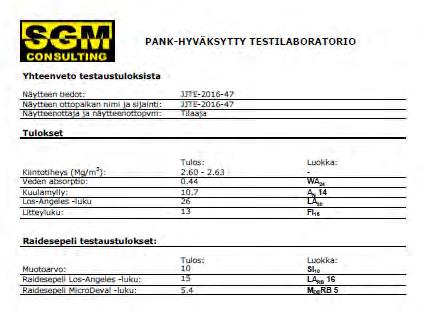

55 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti Liite 15.2

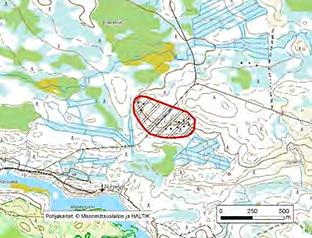

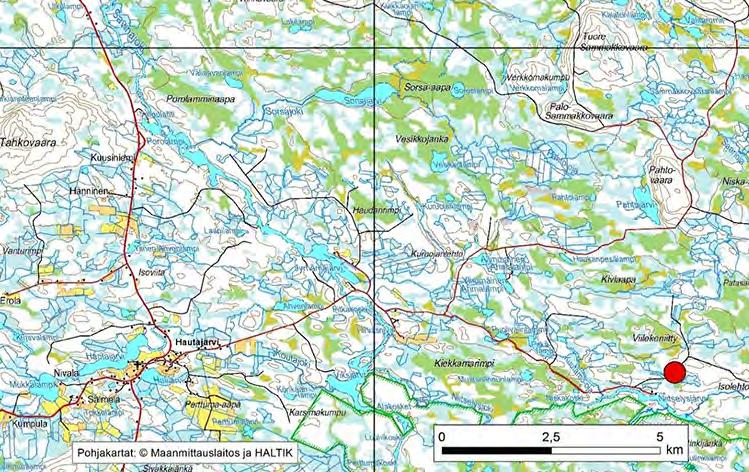

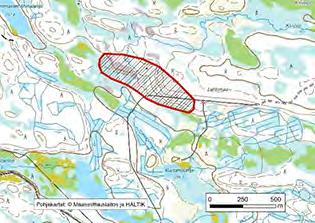

56 Liite 16.1 NIITSELYS NE, Salla Paikka: Niitselys NE Kivilaji: Intermediäärinen vulkaniitti Kunta: Salla Väri: Vihertävän harmaa Kylä: Hautajärvi Raekoko: Pienirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen, massamainen Korkeus: Z alin 255 m, Z ylin 265 m Maanomistus: Yksityinen Mitat/pinta-ala: 500 m x 300 m/n. 1,5 ha Lähin asutus: 700 m Havaintotunnus: JJTE KUVAUS Laajahko kallioalue hyväkuntoisen metsäautotien molemmin puolin. Pieniä pistemäisiä kallioita/kallionnokkia, ohuet maapeitteet. Tiivis, massamainen intermediäärinen vulkaniitti. Pääosin homogeenista kiveä, paikoin manteleita tai heikkoa muuttumista sekä muutamia leukograniittisia juonia. Hyväkuntoinen metsäautotie vieressä, ST 950 (Salla - Kuusamo) noin 13 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: I (luja). Soveltuu raidesepeliksi: LA RB 12, M DE RB7, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 42.6 %, plagioklaasi 22.6 %, epidootti, 21.2 %, biotiitti 9,0 %, titaniitti 2.4 %, kvartsi 1,0 %, rutiili 0.4 %, kloriitti 0.4 %, opaakki 0.4 %

57 Liite 16.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: JJTE JJTE Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.38 WA 24 Kuulamylly: 7.2 A N 7 Los-Angeles -luku 11 LA 15 Litteyluku: 8 FI 10 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 14 SI 20 Raidesepeli Los-Angeles -luku: 10 LA RB 12 Raidesepeli MicroDeval -luku: 5.8 M DE RB 7 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

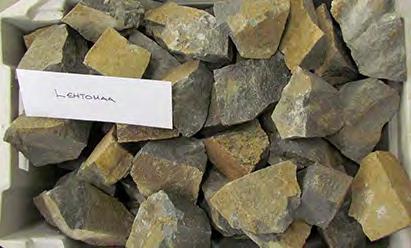

58 Liite 17.1 LEHTOMAA, Salla Paikka: Lehtomaa Kivilaji: Intermediäärinen vulkaniitti Kunta: Salla Väri: Vihertävän harmaa Kylä: Hautajärvi Raekoko: Pienirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen, massamainen Korkeus: Z alin 245 m, Z ylin 260 m Maanomistus: Yksityinen Mitat/pinta-ala: 800 m x 200 m/n. 1,6 ha Lähin asutus: Noin 500 m (mökki) Havaintotunnus: JJTE ja -32 KUVAUS Pistemäisiä paljastumia ja muutama suurempi. Tutkimusoja tien poikki, ohuet maapeitteet. Tiivis, massamainen intermediäärinen vulkaniitti. Pääosin homogeenista kiveä, paikoin kvartsijuonia. Paikoin alueen länsi- ja luoteisosissa heikosti liuskeista, jolloin kivi on keskilujaa. Melko hyväkuntoinen metsäautotie vieressä, ST 950 (Salla - Kuusamo) noin 11 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: I (luja). Soveltuu raidesepeliksi: LA RB 12, M DE RB5, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 44.4 %, biotiitti 20.8 %, plagioklaasi 16.2 %, epidootti 16,0 %, titaniitti 1.4 %, kvartsi 1.2 %, opaakki

59 Liite 17.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: JJTE JJTE Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.49 WA 24 Kuulamylly: 6.9 A N 7 Los-Angeles -luku 9 LA 15 Litteyluku: 17 FI 20 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 13 SI 20 Raidesepeli Los-Angeles -luku: 7 LA RB 12 Raidesepeli MicroDeval -luku: 4.6 M DE RB 5 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

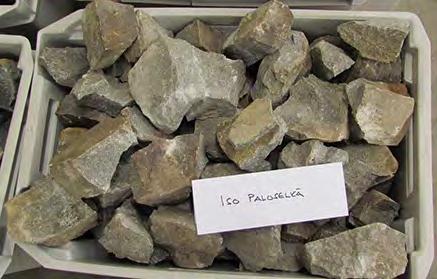

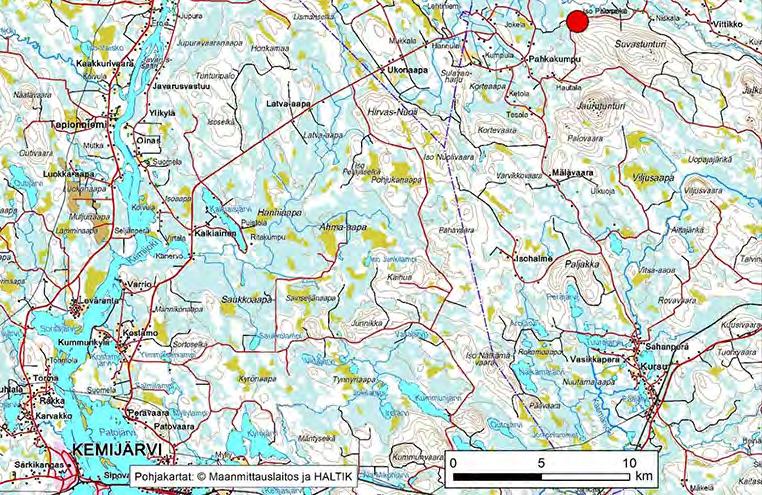

60 Liite 18.1 ISO PALOSELKÄ, Salla Paikka: Iso Paloselkä Kivilaji: Kvartsiitti Kunta: Salla Väri: Harmaa Kylä: Pahkakumpu Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautunut Korkeus: Z alin 185 m, Z ylin 230 m Maanomistus: Yksityinen Mitat/pinta-ala: 700 m x 160 m/n. 10 ha Lähin asutus: Noin 2 km Havaintotunnus: MIVA KUVAUS Pistemäisiä paljastumia ja lohkareikkoa Ison Paloselän länsirinteessä. Pienirakeinen, harmaa kvartsiitti, jossa harvakseltaan graniittisia juonia. Suuntautumisaste vaihtelee, joissakin isoissa, paikallisissa lohkareissa lähes suuntautumatonta, mutta kalliopaljastumissa yleensä suuntautunutta. Paikoin rinteessä on merkkejä vähäisestä liuske- /muurauskiven otosta ja pieniä kasoja on nähtävissä siellä täällä (esim. X= , Y=546107). Melko hyväkuntoinen metsäautotie noin 100 m, YT 9640 noin 6 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: >IV (massakivi). Ei kelpaa raidesepeliksi: LA RB 24, M DE RB11, SI 30 Ohuthie: 1 kpl Mineraalikoostumus: Kvartsi 68 %, biotiitti 11.2 %, muskoviitti 10.8 %, skapoliitti 5.8 % kloriitti 1.8 %, plagioklaasi 1.6 %, karbonaatti 0.8 %, epidootti

61 Liite 18.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: MIVA MIVA Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.64 WA 24 Kuulamylly: 19.9 A N 30 Los-Angeles -luku 28 LA 30 Litteyluku: 19 FI 20 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 22 SI 30 Raidesepeli Los-Angeles -luku: 22 LA RB 24 Raidesepeli MicroDeval -luku: 11.2 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

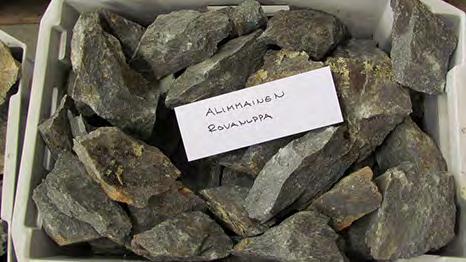

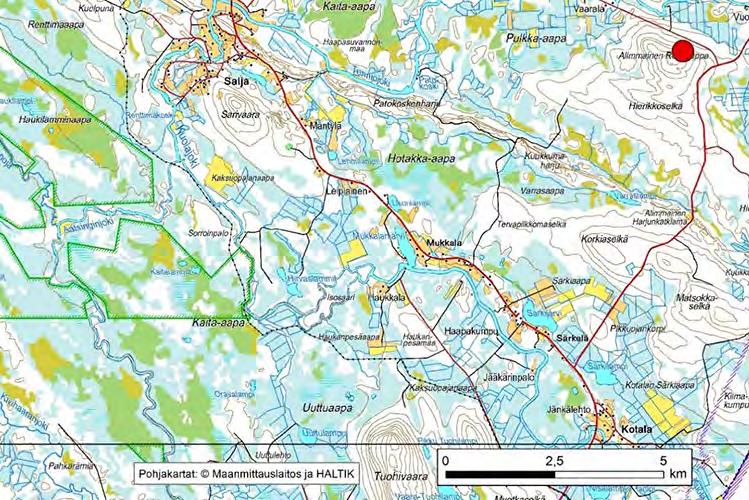

62 Liite 19.1 ALIMMAINEN ROVANUPPA, Salla Paikka: Alimmainen Rovanuppa Kivilaji: Metavulkaniitti Kunta: Salla Väri: Tummanharmaa Kylä: Kotala Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautunut Korkeus: Z alin 220 m, Z ylin 255 m Maanomistus: Yksityinen Mitat/pinta-ala: 800 m x 200 m/n. 16 ha Lähin asutus: Noin 2 km (leirintäalue) Havaintotunnus: JJTE KUVAUS Lohkareikkoa ja muutama pistemäinen kallionnokka Alimmaisen Rovanupan pohjoisrinteessä. Keskirakeinen, tummanharmaa, mantelirakenteinen metavulkaniitti, jossa selvä suuntaus ja muutamia kvartsijuonia. Huonokuntoinen metsäautotie vieressä, YT noin 150 m, YT (Salla-Savukoski) noin 9 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: >IV (massakivi). Ei kelpaa raidesepeliksi: LA RB 27, M DE RB15, SI NR Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 70.2 %, epidootti 11,6 %, kvartsi 10,4 %, opaakki 2,0 %, biotiitti 1.8 %, plagioklaasi 1.6 %, kloriitti 1.4 %, karbonaatti 0.8 %, titaniitti 0.2 %

63 Liite 19.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: JJTE JJTE Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.37 WA 24 Kuulamylly: 21.1 A N 30 Los-Angeles -luku 26 LA 30 Litteyluku: 21 FI 25 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 39 SI NR Raidesepeli Los-Angeles -luku: 27 LA RB 27 Raidesepeli MicroDeval -luku: 13.8 M DE RB 15 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

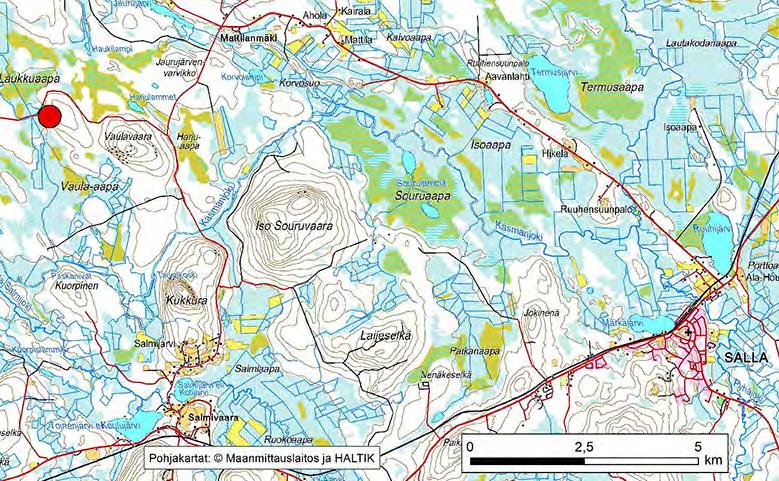

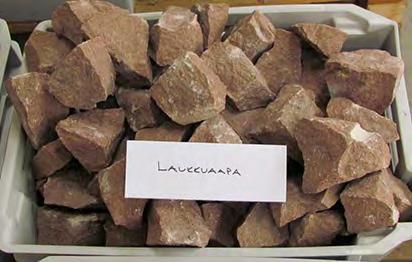

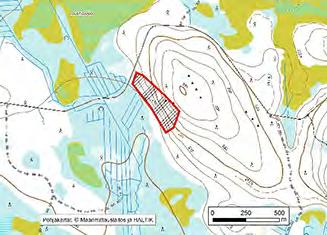

64 Liite 20.1 LAUKKUAAPA, Salla Paikka: Laukkuaapa Kivilaji: Graniitti Kunta: Salla Väri: Tumman-/tiilenpunainen Kylä: Salmivaara Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen, suuntautumaton Korkeus: Z alin 205 m, Z ylin 232 m Maanomistus: Yksityinen Mitat/pinta-ala: 450 m x 130 m/n. 6 ha Lähin asutus: Yli 2 km Havaintotunnus: MIVA KUVAUS Keskirakeinen, voimakkaan punainen graniitti, jossa haamumainen kuviointi. Koelouhintaa varten suurikivinen lohkareikko oli tarkoitus poistaa kallion päältä, mutta koekaivauksissa kalliota ei tavoitettu ja koelouhinnasta oli luovuttava. Lohkareissa osaksi sekarakoilu, paikoin myös suorakulmaisia lohkareita, lohkarekoko max 3 x 2 x 1m. Yhdestä lohkareesta tehty 30x30 cm ja 40x50 cm kokoisia kiillotettuja koelevyjä. Väri voimakkaan punainen, osittain loimukuvioinen, mutta koelevyissä hiukan harmahtava ja laimentunut. Samantyyppistä kiveä on lohkareina lähivaaroissa (mm. Vaulavaara), kalliossa myös Jalkavaarassa (noin 4 km luoteeseen). Hyväkuntoinen metsäautotie vieressä, YT noin 3,5 km, KT 82 (Salla - Joutsijärvi) noin 11 km. Kivi soveltuu myös raidesepeliksi (LA RB 14, M DE RB7, SI 10 ). TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: III (keskiluja). Kelpaa raidesepeliksi: LA RB 14, M DE RB7, SI 10 Koelevyt 15 x 30 cm kiillotettu/lohkottu, 30 x 30 cm kiillotettu, 40 x 50 cm kiillotettu Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 39 %, kvartsi 27,6 %, kalimaasälpä 23.2 %, muskoviitti 5.4 %, biotiitti 3.8 %, epidootti 0.6 %, karbonaatti 0.2 %, opaakki 0.2 %

65 Liite 20.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: MIVA MIVA Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.28 WA 24 Kuulamylly: 10.6 A N 14 Los-Angeles -luku 26 LA 30 Litteyluku: 11 FI 15 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 8 SI 10 Raidesepeli Los-Angeles -luku: 14 LA RB 14 Raidesepeli MicroDeval -luku: 5.7 M DE RB 7 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

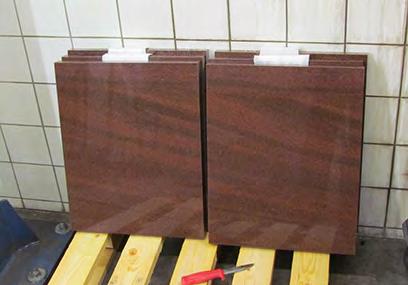

66 Liite 20.3

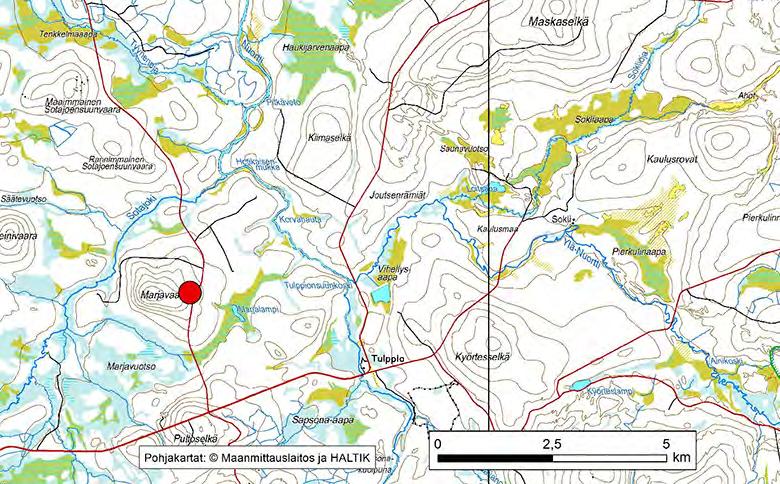

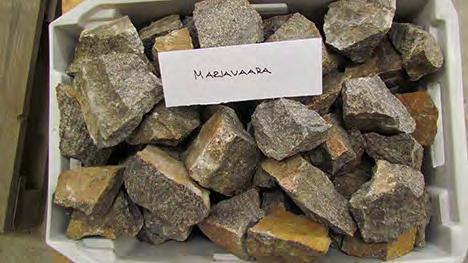

67 Liite 21.1 MARJAVAARA, Savukoski Paikka: Marjavaara Kivilaji: Montsoniitti Kunta: Savukoski Väri: Tummanharmaa, punertava Kylä: Tulppio Raekoko: Keski-karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen, suuntautumaton Korkeus: Z alin 240 m, Z ylin 250 m Maanomistus: Metsähallitus Mitat/pinta-ala: 200 m x 60 m/n. 1 ha Lähin asutus: Yli 2 km Havaintotunnus: JPSA KUVAUS Peitteinen/lohkareikkoinen paljastuma, vieressä kuru + pieni lampi. Keski-karkearakeinen, suuntautumaton montsoniitti. Risteileviä maasälpäjuovia, muuten homogeeninen. Paljon ruosteisia rakoja. Vasaratuntumaan nähden yllättävän luja kivi, joka soveltuu myös raidesepeliksi. Huonokuntoinen, mutta lujapohjainen metsäautotie vieressä, YT noin 150 m, YT ,7 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: II (luja). Soveltuu raidesepeliksi: LA RB 12, M DE RB7, SI 20. (Laboratorion selosteessa on virhe, SI 30 pitää olla SI 20. ) Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 35.6 %, kalimaasälpä 32.0 %, sarvivälke 22.2 %, epidootti 5.6 % kvartsi 2.6 %, titaniitti 0.6 %, apatiitti 0.6 %, karbonaatti 0.6 %, opaakki 0.2 %

68 Liite 21.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: JPSA JPSA Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.35 WA 24 Kuulamylly: 9.8 A N 10 Los-Angeles -luku 16 LA 20 Litteyluku: 11 FI 15 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 11 SI 30 Raidesepeli Los-Angeles -luku: 12 LA RB 12 Raidesepeli MicroDeval -luku: 6.7 M DE RB 7 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

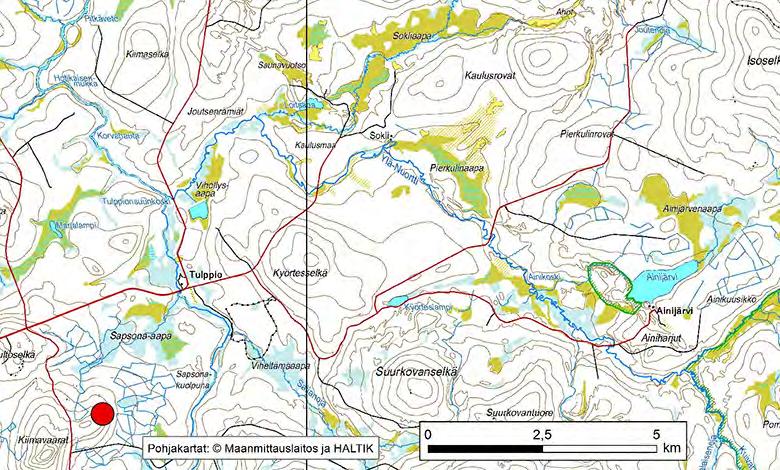

69 Liite 22.1 KIIMAVAARAT, Savukoski Paikka: Kiimavaarat Kivilaji: Emäksinen vulkaniitti Kunta: Savukoski Väri: Tummanharmaa Kylä: Tulppio Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautunut Korkeus: Z alin 280 m, Z ylin 295 m Maanomistus: Metsähallitus Mitat/pinta-ala: 270 m x 150 m/n. 4 ha Lähin asutus: Yli 2 km Havaintotunnus: RKV$ KUVAUS Rakkaa ja kallionnokkia noin 300 x 150 m kokoisella alueella. Pienirakeinen emäksinen vulkaniitti, joka osaksi suuntautumatonta ja lujaa kiveä. Monin paikoin kivi on kuitenkin heikosti tai kohtalaisesti suuntautunutta, ehkä hiukan ruhjeistakin, jolloin lujuus on heikompi. Testinäyte on otettu suuntautuneesta kivestä. Mönkijällä ajettava polku vieressä, hyväkuntoinen metsäautotie noin 600 m. TUTKIMUSTIEDOT Lujuustestit: Ohuthie: Mineraalikoostumus: Perus- ja raidesepelitesti: III (keskiluja). Ei kelpaa raidesepeliksi: LA RB 20, M DE RB11, SI NR 1 kpl Amfiboli 79.2 %, plagioklaasi 19.6 %, opaakki 1.2 %, kvartsi, epidootti, titaniitti

70 Liite 22.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: RKV$ RKV$ Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.13 WA 24 Kuulamylly: 12.7 A N 14 Los-Angeles -luku 16 LA 20 Litteyluku: 11 FI 15 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 44 SI NR Raidesepeli Los-Angeles -luku: 19 LA RB 20 Raidesepeli MicroDeval -luku: 10.3 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

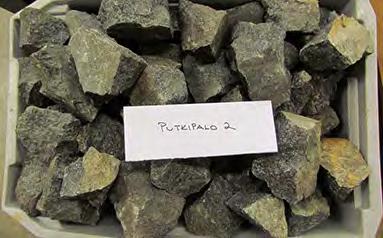

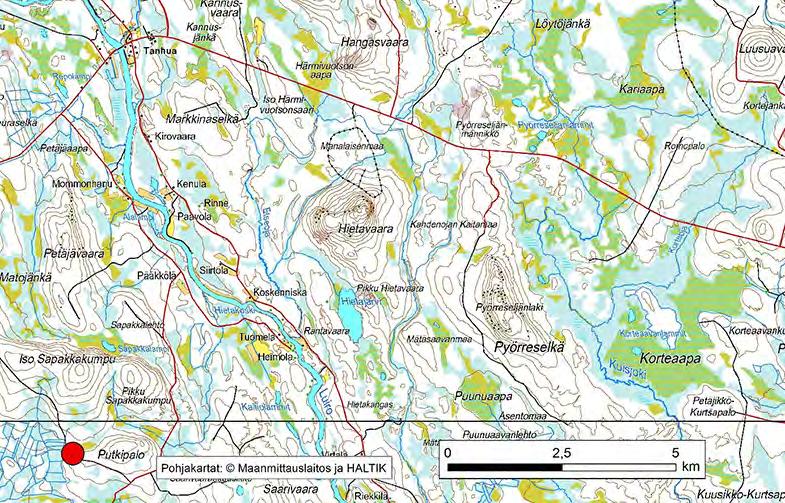

71 Liite 23.1 PUTKIPALO 2, Savukoski Paikka: Putkipalo 2 Kivilaji: Gabro Kunta: Savukoski Väri: Tumman harmaa, vihertävä Kylä: Tanhua Raekoko: Keski - karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 260 m, Z ylin 265 m Maanomistus: Metsähallitus Mitat/pinta-ala: 70 m x 60 m/n. 0,4 ha Lähin asutus: Yli 2 km Havaintotunnus: JPSA KUVAUS Pieni kumpumainen kalliopaljastuma. Karkeahkorakeinen, homogeeninen, gabromainen kivi. Hyväkuntoinen metsäautotie noin 50 m, YT noin 7 km. Syrjäinen sijainti. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: III (keskiluja). Soveltuu raidesepeliksi: LA RB 12, M DE RB11, SI 10 Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 80.0 %, plagioklaasi 14.8 %, muskoviitti 2.8 %, biotiitti 2.0 %, apatiitti 0.2 %, opaakki 0.2 %, kloriitti

72 Liite 23.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: JPSA JPSA Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.1 WA 24 Kuulamylly: 14.4 A N 14 Los-Angeles -luku 23 LA 25 Litteyluku: 7 FI 10 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 5 SI 10 Raidesepeli Los-Angeles -luku: 10 LA RB 12 Raidesepeli MicroDeval -luku: 10.2 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

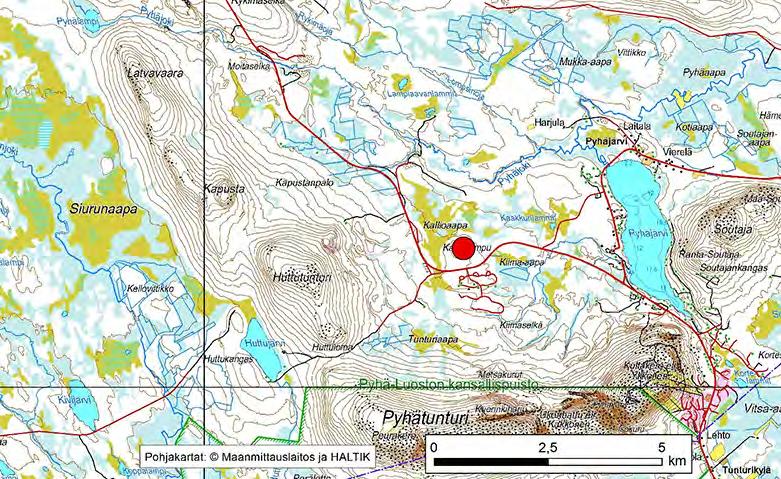

73 Liite 24.1 KALLIOKUMPU, Pelkosenniemi Paikka: Kalliokumpu Kivilaji: Kvartsiitti Kunta: Pelkosenniemi Väri: Vaalean harmaa Kylä: Pyhäjärvi Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 225 m, Z ylin 230 m Maanomistus: Metsähallitus Mitat/pinta-ala: 100 m x 80 m/n. 1 ha Lähin asutus: Noin 600 m Havaintotunnus: JJTE KUVAUS Pääasiassa lohkareikkoa, vain muutama pieni kallionnokka. Samaa kivilajia on lohkareiden perusteella laajemminkin. Kallio/lohkareikko sijaitsee kahden palstan rajalla, lupa näytteenottoon on hankittu eteläpuolisen tilan omistajalta. Vaaleanharmaa, suuntautumaton kvartsiitti. Valtaosin homogeeninen, paikoin kerrosmaista rakennetta ja kvartsijuonia. Lähistöllä, ST 962:n eteläpuolella, on useita mökkejä. Huonokuntoinen, maastoautolla ajettava metsäautotie noin 250 m, ST 962 noin 600 m. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: II (luja). Soveltuu raidesepeliksi: LA RB 14, M DE RB5, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Kvartsi 64.6 %, muskoviitti 16.6 %, plagioklaasi 14.8 %, kalimaasälpä 3.8 %, opaakki 0.2 %, biotiitti, rutiili, epidootti

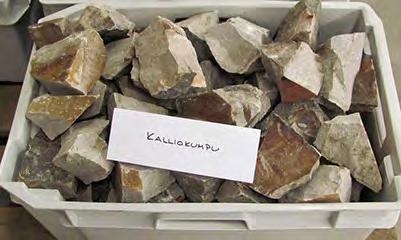

74 Liite 24.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: JJTE JJTE Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.27 WA 24 Kuulamylly: 9.2 A N 10 Los-Angeles -luku 19 LA 20 Litteyluku: 9 FI 10 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 18 SI 20 Raidesepeli Los-Angeles -luku: 14 LA RB 14 Raidesepeli MicroDeval -luku: 4.2 M DE RB 5 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

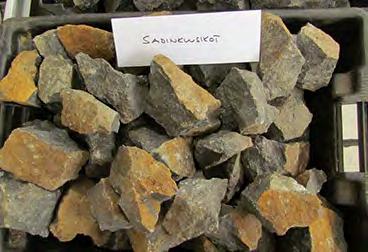

75 Liite 25.1 SADINKUUSIKOT, Pelkosenniemi Paikka: Sadinkuusikot Kivilaji: Gabro Kunta: Pelkosenniemi Väri: Tummanharmaa Kylä: Aapajärvi Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 180 m, Z ylin 185 m Maanomistus: Metsähallitus Mitat/pinta-ala: 120 m x 70 m/n. 1 ha Lähin asutus: Noin 700 m Havaintotunnus: VJKA KUVAUS Pieni kallioalue, paljastumat 3-6 m korkeita peitteisiä kumpuja, W-puolella osittain soistunutta maastoa. Suurjännitelinja noin 200 metrin päässä. Keskirakeinen, suuntautumaton gabro/-diabaasi. Risteäviä juonia, jotka myötäilevät rakosuuntia. Kiilamainen rakoilu + mikrorakoilua. Kiven laatu vaihtelee: itäosa parempaa, länsiosa huonompaa? Huonokuntoinen, maastoautolla ajettava metsäautotie vieressä, YT noin 400 m. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: III (keskiluja). Soveltuu raidesepeliksi: LA RB 14, M DE RB11, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Klinopyrokseeni 64.2 %, plagioklaasi 23.8 %, amfiboli (uraliitti) 10.4 %, opaakki 4 %, biotiitti 1.2 %, epidootti 0.4 %

76 Liite 25.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: VJKA VJKA Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.38 WA 24 Kuulamylly: 12.8 A N 14 Los-Angeles -luku 20 LA 20 Litteyluku: 8 FI 10 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 14 SI 20 Raidesepeli Los-Angeles -luku: 13 LA RB 14 Raidesepeli MicroDeval -luku: 10.1 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

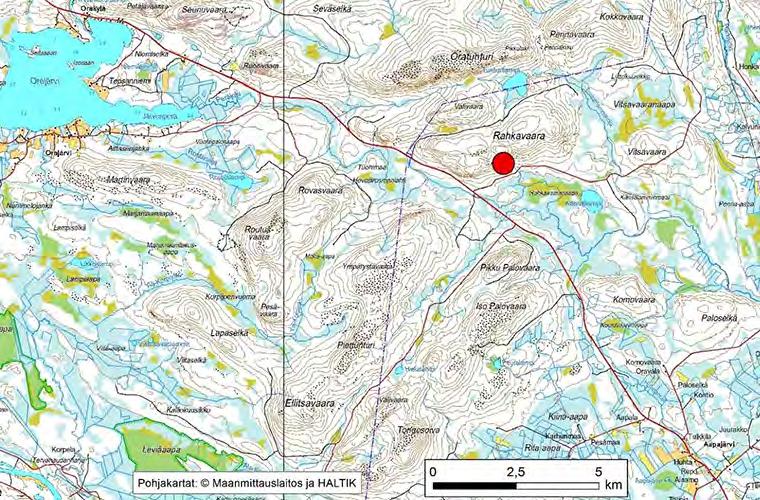

77 Liite 26.1 RAHKAVAARA SW, Pelkosenniemi Paikka: Rahkavaara SW Kivilaji: Metagabro Kunta: Pelkosenniemi Väri: Tumman harmaa, vihertävä Kylä: Aapajärvi Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 230 m, Z ylin 300 m Maanomistus: Metsähallitus Mitat/pinta-ala: 900 m x 400 m/n. 36 ha Lähin asutus: Yli 2 km Havaintotunnus: VJKA KUVAUS Laaja kallioalue (paljastumaryhmä) Rahkavaaran etelärinteessä. Rinteen alaosassa ei ole kallioita, mutta kylläkin samaa kiveä lohkareina. Rinne on melko jyrkkä ja hyvin lohkareikkoinen. Näyte on otettu lähellä tietä olevasta isosta lohkareesta. Tummanharmaa, pieni - keskirakeinen metagabro. Lohkeaa helposti rakopintojen suuntaisesti; kiilamainen/laattamainen rakoilu. Risteäviä kapeita juonia rakopintojen suunnassa yleisesti, muuten homogeeninen. Lähimmiltä kallioilta hyväkuntoiselle metsäautotielle noin 200 m, ST 416 Pelkosenniemi - Sodankylä (=E63 = E5) noin 1,2 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: III (keskiluja). Kelpaa raidesepeliksi: LA RB 12, M DE RB11, SI 20 Ohuthie: 1 kpl Mineraalikoostumus: Klinopyrokseeni 67.4 %, plagioklaasi 22.8 %, ortopyrokseeni 3.8 %, opaakki 2.2 %, sarvivälke 1.8 %

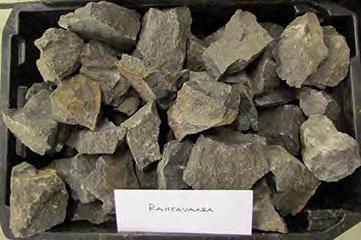

78 Liite 26.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: VJKA VJKA Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.29 WA 24 Kuulamylly: 12.7 A N 14 Los-Angeles -luku 20 LA 20 Litteyluku: 11 FI 15 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 14 SI 20 Raidesepeli Los-Angeles -luku: 11 LA RB 12 Raidesepeli MicroDeval -luku: 10.2 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

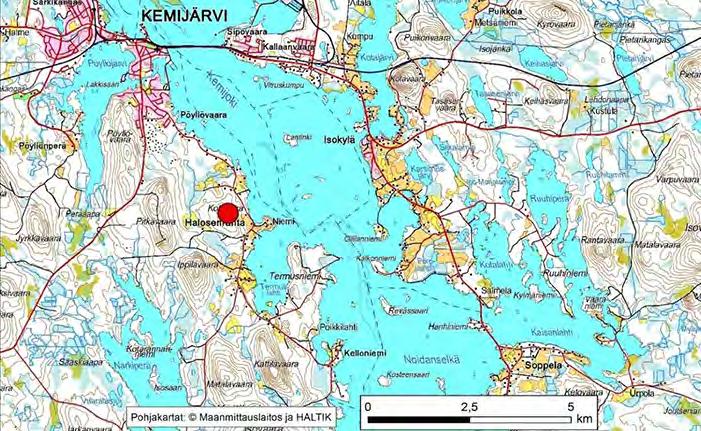

79 Liite 27.1 KOTIVAARA, Kemijärvi Paikka: Kotivaara Kivilaji: Graniitti Kunta: Kemijärvi Väri: Ruskehtavan punainen Kylä: Halosenranta Raekoko: Keski - karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Suuntautumaton Korkeus: Z alin 185 m, Z ylin 215 m Maanomistus: Yksityinen Mitat/pinta-ala: 340 m x 100 m/n. 3,5 ha Lähin asutus: 450 m Havaintotunnus: RKV$ KUVAUS Laaja graniittikallio, jonka itärinteessä isohko vanha kivilouhimo. Kiveä on louhittu lähinnä alarinteestä, mutta myös ylempänä rinteessä on louhinnan jälkiä. Kivi on louhittu kiilaamalla. Kallioalueen itäpuolella on useita sammaloituneita sivukivikasoja. Kiveä on tiettävästi louhittu mm. Kemijärven rautatiesiltaan. Rakoilu on lähinnä sekarakoilua, vaakarakoilu cm välein. Kiven väri on melko tavallinen eikä kovin kiinnostava. Vaaran länsi- ja pohjoisrinne on lähinnä lohkareikkoa, jossa yksittäisten lohkareiden koko on keskimäärin 0,5 1 m 3. Asutus lähellä (omakotitaloja). Vaaran laelta on näköyhteys Kemijärveen. Kiven eheys- ja rakoiluominaisuudet eivät riitä nykyaikaiseen rakennuskivituotantoon, mutta kiveä voitaisiin käyttää lähialueen ympäristörakentamiskohteissa tai sivukiviä täyttöihin tai murskeena. Kiven lujuusominaisuuksia ei ole tutkittu, mutta kivi on arvioitu massakiveksi. Louhimon viereen, noin 50 metrin päähän, johtaa huonokuntoinen metsäautotie, YT noin 400 m. Vaaraan on tieyhteys myös luoteissuunnasta, jossa ei ole asutusta. TUTKIMUSTIEDOT Lujuustestit: Ei ole tehty. Lujuusarvio: IV (massakivi) Koelevyt 15 x 30 cm kiillotettu ja 10 x 30 cm lohkottu Ohuthie: 1 kpl Mineraalikoostumus: Kalimaasälpä 37 %, plagioklaasi 33.6 %, kvartsi 20.6 %, biotiitti 4 %, muskoviitti 1.4 %, opaakki 1.2 %, epidootti 1.2 %, titaniitti 0.8 %, apatiitti, kloriitti, zirkoni, klinopyrokseeni

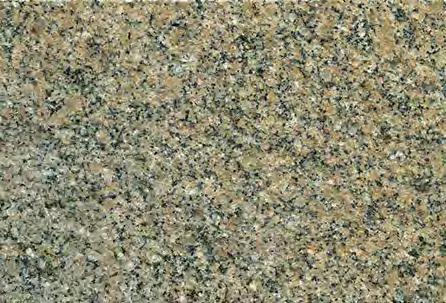

80 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti Liite 27.2

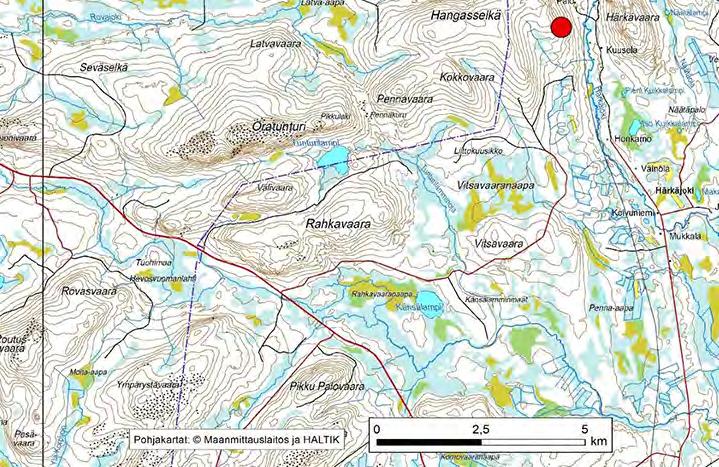

81 Liite 28.1 PIIPPUNULKKI SE, Pelkosenniemi Paikka: Piippunulkki SE Kivilaji: Kiilleliuske Kunta: Pelkosenniemi Väri: Harmaa Kylä: Härkäjoki Raekoko: Pienirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Liuskeinen, täplikäs Korkeus: Z alin 230 m, Z ylin 270 m Maanomistus: Metsähallitus Mitat/pinta-ala: 250 m x 200 m/n. 5 ha Lähin asutus: Noin 600 m Havaintotunnus: VJKA KUVAUS Laajahko kallioalue Piippunulkin itärinteessä. Kalliot jyrkkäreunaisia, terassimaisia, rintaukset monin paikoin 2-5 m korkeita. Kallion pinnat laakeita ja tasaisia, pystyrakoilu harvaa, rakoväli 2-8 m. Liuskeisuus likimain vaakasuora. Täplikäs, mutta muuten homogeeninen kiilleliuske. Ohuthieen perusteella myloniittinen silmägneissi, missä täplät ovat kalimaasälpää. Kivi lohkeilee melko helposti laatoiksi, mutta lohkopinnat ovat epätasaisia; soveltuu huonosti laattakivituotantoon. Koelouhinta tehty syksyllä 2017, mutta perinteinen poraus-/räjäytysirrotus ei toiminut kunnolla. Vaatii lisäselvityksiä mm. irrotusmenetelmän osalta; vaijerisahaus voisi olla ratkaisu ongelmaan. Sahatuissa/kiillotetuissa koelevyissä mielenkiintoinen ja näyttävä hohto, kiillottuu hyvin. Yhteydet: Huonokuntoinen metsäautotie noin 400 m, YT noin 5 km. TUTKIMUSTIEDOT Lujuustestit: Ei ole tehty. Lujuusarvio: >IV (massakivi) Koelevyt Tehty lohkomiskokeita kiilatusta näytteestä Ikikivi Oy:ssä koneellisesti ja Ilomantsin Kivituote Oy:ssä käsityökaluilla. Lohkeaa hyvin, mutta lohkopinnat epätasaiset. Tehty muutama 15x30 cm koelevy sahaamalla/kiillottamalla (Lapin Kivituote Ky). Ohuthie: 1 kpl Mineraalikoostumus: Muskoviitti 51 %, kvartsi 24.6 %, kloriitti 14.2 %, kalimaasälpä 4 %, epidootti 3.6 %, opaakki 2.6 %, apatiitti, zirkoni

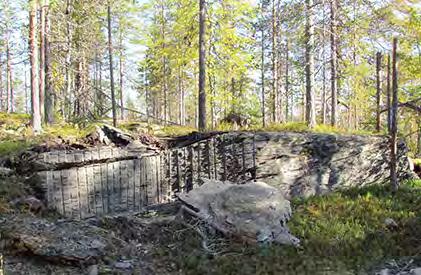

82 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti Liite 28.2

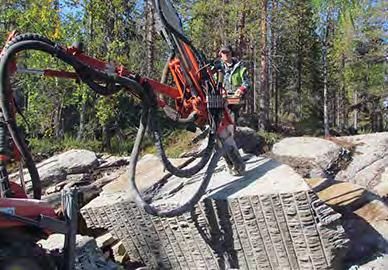

83 Liite 28.3 JK-Louhinta Oy koelouhintaraportti Pelkosenniemi Kohde 1 Piippunulkki, Pelkosenniemi, työn kesto noin 1,5-päivää - Tekijä: Antti Jokiniemi, porauskokemusta rakennuskivialalta 15-vuotta ja panostajan lupakirja 10-vuotta, apumies Mika Tulkki - Kalusto: Sandvik Commando DC122R vuosimalli 2011 HEX1 poravasaralla, kruunu Boart 32mm 8-nastainen kartiokruunu, Atlas Copco 2,7m ja 3,7m kartiotangot - Räjähdysaineet: K-putkipanos, räjähtävä tulilanka, dynamiitti 28mm ja aikatulilankanallit Piippunulkilla kallio/kivi oli avonaista, harvaa ja pehmeää. Porausreikäväli pystyrei issä oli kokoajan 15cm. Vaakareikiä ei porattu, irroitettiin lustia vasten. Räjäyttämällä ei saanut irroitettua kunnollisia paloja, vaan kalliosta irtosi 15-20cm paksuja suikaleita. Kokeiltiin ampua irti noin 340cm x 200cm x 200cm palikka 15cm reikävälillä, niin että reiät oli täyteen k-putkia ja r-lankaa, mutta ei kuitenkaan irronnut kunnolla. Ei kiilaus mahdollisuutta, liian harvaa. Lopulta sai ammuttua irti noin 2,5mᶟ palan. Porametrejä yhteensä noin 150m, kaikki samalla kruunulla, ei juurikaan kuluttanut kruunua tai kankea. Vertailun vuoksi kyseisellä kruunulla voi kaakkois-suomessa ruskealla graniitilla porata noin 40m, jonka jälkeen se on teroitettava. Poraukset Commandolla piti tehdä pienellä syötöllä jotta pora menisi tasaisesti eikä jumittaisi tai jäisi kiinni kallioon. Rikkoräjäytystä tehdessä dynamiitin teho hävisi lustien väliin, ei rikkoutunut kunnolla. Raportti laadittu Rapotin laatija Mika Harju, JK-Louhinta Oy, tiedot Antti Jokiniemeltä

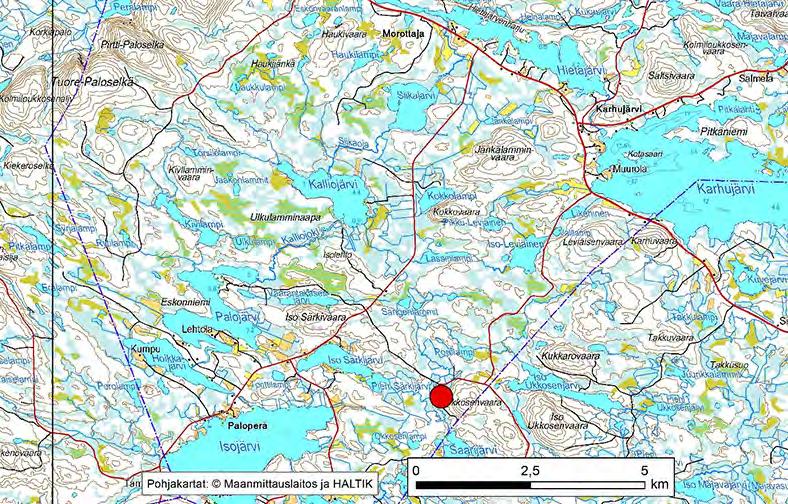

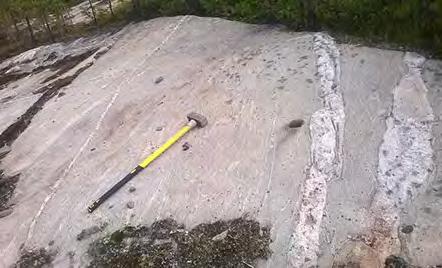

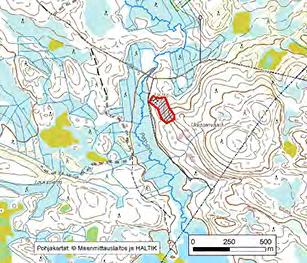

84 Liite 29.1 UKKOSENVAARA, Salla Paikka: Ukkosenvaara Kivilaji: Amfiboliitti/suonigneissi Kunta: Salla Väri: Tumman harmaa Kylä: Paloperä Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Juovikas (suonigneissi) Korkeus: Z alin 245 m, Z ylin 275 m Maanomistus: Yksityinen Mitat/pinta-ala: 700 m x 110 m/n. 7 ha Lähin asutus: Yli 2 km Havaintotunnus: JPSA KUVAUS Laaja kallioalue Ukkosenvaaran länsirinteessä. Kallioalueen luoteisnurkassa kiviaineslouhos, jossa tummanharmaata, poimuttunutta amfiboliittia. Louhoksesta itään päin kivilaji muuttuu graniittisemmaksi suonigneissiksi, joka on väriltään punaharmaata ja sisältää pegmatiitti- ja kvartsijuonia. Louhoksen kivi ehkä keskilujaa (II/IV), graniittinen suonigneissi massakiveä. Jäljistä päätellen louhos ei ole ollut toiminnassa muutamaan vuoteen. Koska kivi on paikoitellen melko ehyttä ja kuviollista, on koemielessä otettu rakennuskivinäyte, josta tehty koelevyt. Koelevyjen perusteella kiven ulkonäkö ei kuitenkaan ole kiinnostava eikä jatkotutkimuksiin ole tarvetta. Kivi sopii paitsi murskeeksi, myös ympäristörakentamiseen. Hyväkuntoinen tie louhokselle, YT 9451 noin 2,5 km. TUTKIMUSTIEDOT Lujuustestit: Ei ole tehty. Lujuusarvio: IV (keskiluja; louhos), >IV (massakivi; kallion itäosa) Koelevyt Kiillotettu 10 x 30 cm, lohkottu 10 x 20 cm Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 60.4 %, sarvivälke 12.6 %, biotiitti 12.4 %, kvartsi 10.0 %, kalimaasälpä 2.0 %, opaakki 1.6 %, klinopyrokseeni 0.4 %, apatiitti 0.2 %, titaniitti 0.2 %, karbonaatti

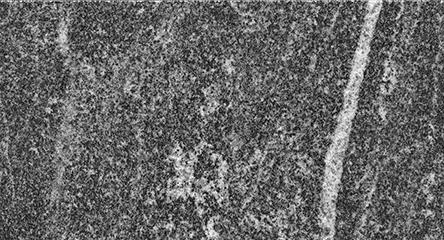

85 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti Liite 29.2

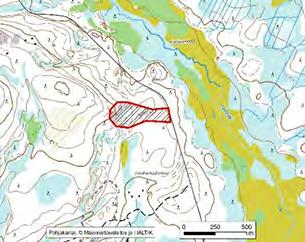

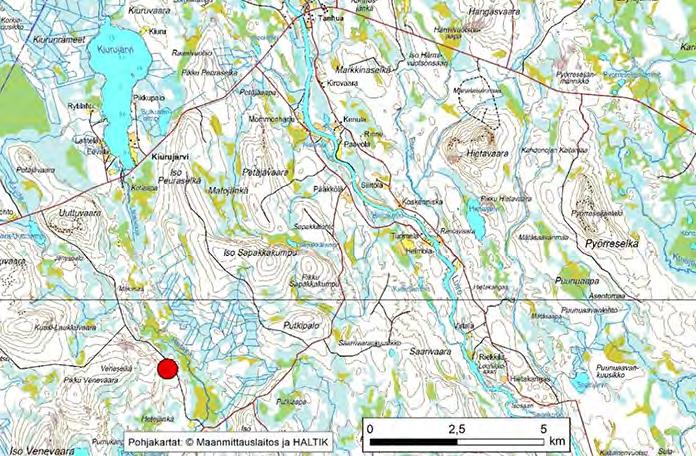

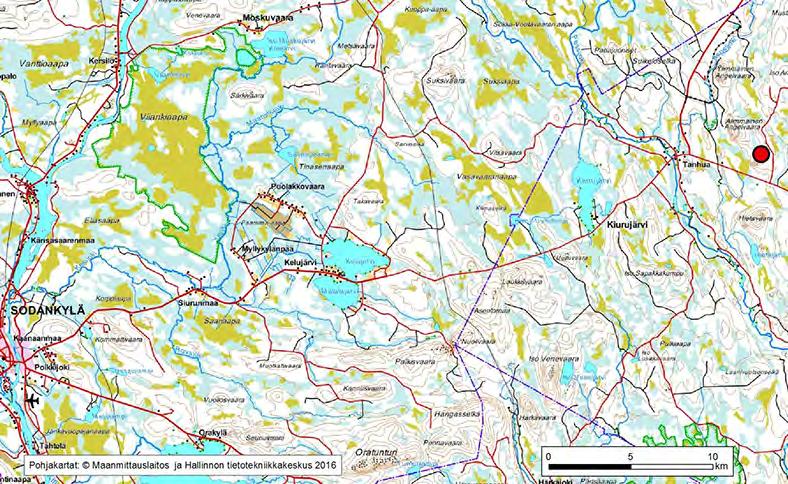

86 Liite 30.1 VESIKONMÄNNIKKÖ, Savukoski Paikka: Vesikonmännikkö Kivilaji: Kiilleliuske Kunta: Savukoski Väri: Hopeanharmaa, kimalteleva Kylä: Tanhua Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Liuskeinen, pienoispoimuttunut Korkeus: Z alin 220 m, Z ylin 240 m Maanomistus: Metsähallitus Mitat/pinta-ala: 500 m x 150 m/n. 7 ha Lähin asutus: Yli 2 km Havaintotunnus: JPSA KUVAUS Paljastumaryhmä metsäautotien läheisyydessä, maasto helppokulkuista mäntymetsää. Voimakkaasti liuskettunut kiilleliuske, jossa stauroliittiporfyroblasteja. Ei lohkea laattamaisesti vaan murtuu. Lohkopinnoilla voimakas kiilteestä johtuva kimaltelu. Kivessä on heikko pienoispoimutus. Kivi on varsin ehyttä ja rakoilu suorakulmaista. Blokkikoko on tyypillisesti luokkaa 2 x 3 x 0,5 m, suurimmillaan 4 x 5 x 1m. Liuskeisuus on melko vaaka (30 astetta). Kallion pinta on lohkoutunut keskimäärin 0,3-0,5 m paksuiksi, laattamaisiksi kappaleiksi. Lähimmät isot kalliot noin 200 metrin päässä tiestä, mutta kalliota on näkyvissä myös lähempänä tietä. Koelouhittu syyskuussa 2017, jolloin irrotettu 5 kpl 2-5 tonnin painoisia blokkeja, joista tehty 30x30 cm ja 40x50 cm kokoisia koelevyjä, pintakäsittelynä kiillotus, mattahionta ja timanttiharjaus. Hyväkuntoinen metsäautotie m, ST 967 (Sodankylä - Tanhua) noin 6,5 km. TUTKIMUSTIEDOT Lujuustestit: Ei ole tehty. Lujuusarvio: >IV (massakivi) Koelevyt 15 x 30 cm kiillotettu/mattahiottu/timanttiharjattu 30x30 cm kiillotettu/mattahiottu/timanttiharjattu 40x50 cm kiillotettu/mattahiottu/timanttiharjattu Ohuthie: 1 kpl Mineraalikoostumus: Kvartsi 29.6 %, plagioklaasi 28.6 %, muskoviitti 19.8 %, biotiitti 8.2 %, stauroliitti 7.6 % opaakki 3.8 %, kloriitti 1.6 %, titaniitti 0.4 %, zirkoni 0.2 %, rutiili 0.2 %

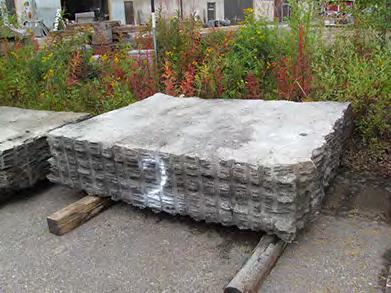

87 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti Liite 30.2

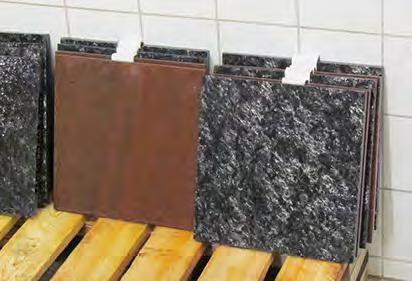

88 KIILLOTETTU Liite 30.3

89 Liite 30.4 JK-Louhinta Oy koelouhintaraportti Savukoski Kohde 2 Vesikonmännikkö, Savukoski, työn kesto noin 3,5-päivää - Tekijä: Antti Jokiniemi, porauskokemusta rakennuskivialalta 15-vuotta ja panostajan lupakirja 10-vuotta, apumies Mika Tulkki - Kalusto: Sandvik Commando DC122R vuosimalli 2011 HEX1 poravasaralla, kruunu Boart 32mm 8-nastainen kartiokruunu, Atlas Copco 2,7m kartiotanko - Räjähdysaineet: K-Putkipanos, räjähtävä tulilanka, dynamiitti 28mm ja aikatulilankanallit Vesikonmänniköllä kivi myös pehmeää, mutta lustien välissä ehjää. Liuskeet pituus suunnassa tiukkaa ja kiinteää. Vaakalustien väli oli noin cm. Porausreikäväli pystyrei issä oli kokoajan 15cm, reikien syvyys cm. Porametrejä yhteensä noin m. Jatkettu porausta samalla kruunulla ja 2,7m kangella kuin edellisessä kohteessa. Ei juurikaan kuluttanut kruunua tai kankea. Vertailun vuoksi kyseisellä kruunulla voi kaakkois-suomessa ruskealla graniitilla porata noin 40m jonka jälkeen se on teroitettava. Poraukset Commandolla piti tehdä pienellä syötöllä jotta pora menisi tasaisesti eikä jumittaisi tai jäisi kiinni kallioon. Vaakareikiä ei porattu, irroitettiin lustia vasten. Kiilautuvuus kohtalainen. Kiilalinjat kiilattiin niin, että joka toisessa reiässä oli kiila, mutta ei reunarei issä. Piti kiilata hyvin varovasti ja hiitasti odotellen jotta kiilaus ei karkaa. Kun kiilasi rauhallisesti, kiilaantui vaikka olisi ollut vika. Räjäytettäessä linjaa: joka toisessa reiässä oli pelkkä r-lanka ja joka toisessa r-lanka ja k-putkia 1-2kpl. Reunarei issä pelkkä r-lanka. Yksi rikkoräjäytys jossa kolme noin 1,5m syvää reikää, käytetty joka reiän pohjalla 200g dynamiittia. Kivi mureni vain alta, jäi päältä lähes ehjäksi. Irroitettua kalliota noin 46mᶟ, josta saatiin noin 1,5-1,8mᶟ näytekiviä 5kpl. Raportti laadittu Rapotin laatija Mika Harju, JK-Louhinta Oy, tiedot Antti Jokiniemeltä ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

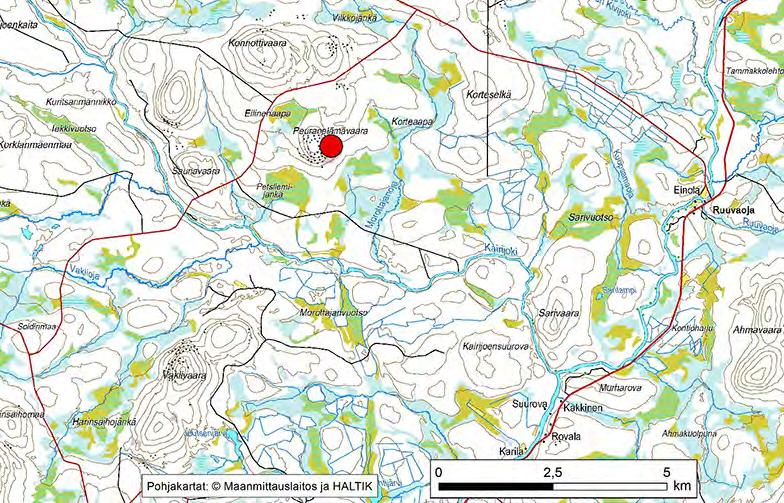

90 Liite 31.1 PEURANELÄMÄVAARA, Savukoski Paikka: Peuranelämävaara Kivilaji: Graniitti Kunta: Savukoski Väri: Harmaa, heikosti punertava Kylä: Ruuvaoja Raekoko: Keski-karkearakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Tasarakeinen, suuntautumaton Korkeus: Z alin 233 m, Z ylin 275 m Maanomistus: Metsähallitus Mitat/pinta-ala: 800 m x 400 m/n. 30 ha Lähin asutus: Yli 2 km Havaintotunnus: VJKA KUVAUS Loivapiirteinen, terassimaisesti porrastunut kallio Peuranelämävaaran itärinteessä, rinteen yäosa lähinnä rakkaa. Vaalea, heikosti punertava ja suuntautumaton graniitti. Joitakin yksittäisiä pegmatiittijuonia, muuten homogeeninen. Max blokkikoko 3 x 3 x0,5 m. Säännöllinen rakoilu, raot paikoin kaartuvia. Väri vaalea, ei kovin kiinnostava. Kivi soveltuu ympäristörakentamiseen, mutta tieyhteydet ovat huonot. Kulku pohjoisesta päin pitkin metsäuraa, jolle kalliolta matkaa noin 200 m. Maastoautolla pääsee noin 600 metrin päähän kalliosta. Hyväkuntoinen metsäautotie noin 2,2 km päässä. TUTKIMUSTIEDOT Lujuustestit: Ei ole tehty. Lujuusarvio: >IV (massakivi) Koelevyt Kiillotettu 15 x 30 cm, lohkottu 15 x 30 cm Ohuthie: 1 kpl Mineraalikoostumus: Plagioklaasi 38.8 %, kalimaasälpä 29,0 %, kvartsi 26.6 %, biotiitti 2.6 %, muskoviitti 2.4 %, epidootti 0.4 %, kloriitti 0.2 %, zirkoni, apatiitti, opaakki

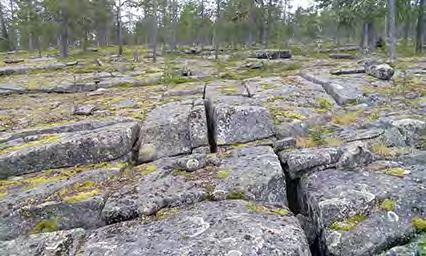

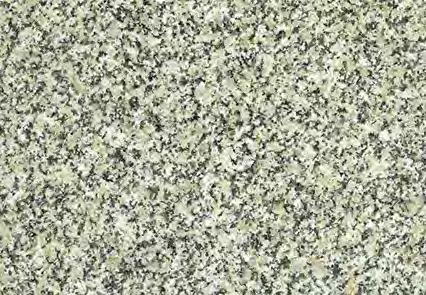

91 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti Liite 31.2

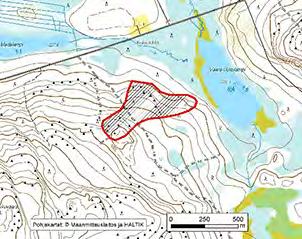

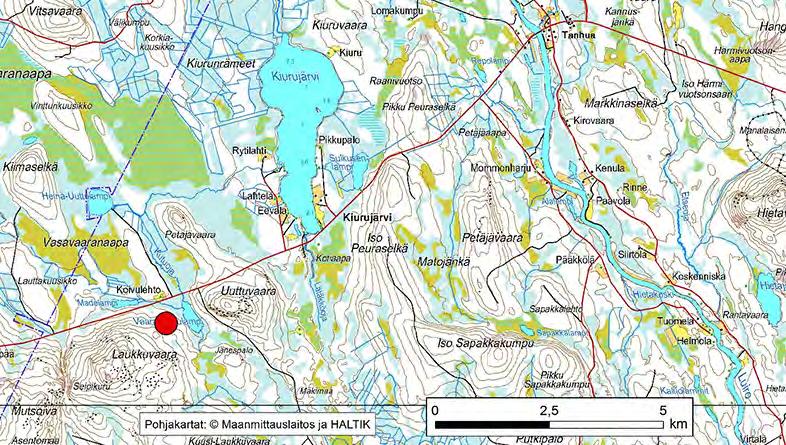

92 Liite 32.1 KOIVULEHTO, Savukoski Paikka: Koivulehto Kivilaji: Stauroliitti-kyaniittikiilleliuske Kunta: Savukoski Väri: Harmaa Kylä: Kiurujärvi Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Liuskeinen, porfyroblastinen Korkeus: Z alin 235 m, Z ylin 260 m Maanomistus: Metsähallitus/yksityinen Mitat/pinta-ala: 620 m x 340 m/n. 20 ha Lähin asutus: Noin 500 m Havaintotunnus: JJTE KUVAUS Lohkareikkoa + kallionnokkia Laukkuvaaran koillisrinteessä. Liuskettunut, täpläinen kivi, jossa 1-20 mm porfyroblasteina kyaniittia ja stauroliittia. Raekoko vaihtelee keskirakeisesta hienorakeiseen. Paikoin loivasti poimuttunutta. Voimakkaan liuskeisuuden takia lohkeaa paikoitellen paksuhkoiksi laatoiksi, mutta ei kovin hyvin. Huono lohkeavuus johtunee siitä, että liuskeisuus ja haamumaisesti näkyvä kerroksellisuus eivät yhdy. Kiven harmaa väri (laattana) ei ole kovin kiinnostava. Havaintoalueen itäosa on Metsähallituksen maata, länsiosa on yksityismaata. Kivellä voisi olla käyttöä esim. lähialueiden matkailurakentamisessa. Alueelle menee huonokuntoinen, mönkijällä ajettava metsäura, jota pitkin ST 967:lle m. Rinne on paikoin vaikeakulkuinen metsäaurausten vuoksi. TUTKIMUSTIEDOT Lujuustestit: Ei ole tehty. Lujuusarvio: >IV (massakivi) Koelevyt Tehty lohkomiskokeita kiilatuista näytteistä Ikikivi Oy:ssä koneellisesti ja Ilomantsin Kivituote Oy:ssä käsityökaluilla. Ohuthie: 1 kpl Mineraalikoostumus: Kyaniitti 26.6 %, kvartsi 23.4 %, muskoviitti 18.0 %, kloriitti 13.4 %, plagioklaasi 7.4 %, stauroliitti 6.6 %, opaakki 4.6 %, biotiitti, apatiitti

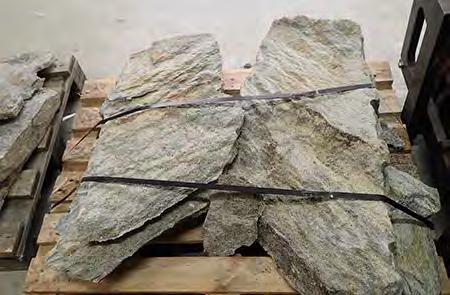

93 Liite 32.2 Koneellisesti lohkottuja laattoja ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti

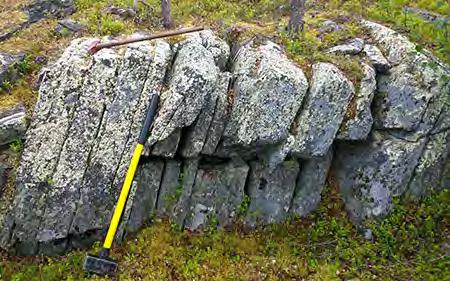

94 Liite 33.1 HATAJAVAARA, Salla Pohjakartat: Maanmitauslaitos ja HALTIK Paikka: Hatajavaara Kivilaji: Graniitti 80 %, kiillegneissi 20 % Kunta: Salla Väri: Punertavan harmaa Kylä: Salmivaara Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Syväkivimäinen, heikko suuntaus Korkeus: Z alin 255 m, Z ylin 295 m Maanomistus: Davvi Metsät Oy Mitat/pinta-ala: 600 m x 250 m/n. 14 ha Lähin asutus: 1,8 km Havaintotunnus: JJTE , JJTE KUVAUS Laaja kallio- ja lohkareikkoalue Hatajavaaran luoteisrinteessä. Lähes suuntautumatonta graniittia, jonka väri vaihtelee punertavan harmaasta harmaaseen. Väri vaihtelee jonkin verran, yleissävy harmaa. Rinteessä on monin paikoin merkkejä irtokivien lohkomisesta. Alueen koillisosassa isohko vanha kivilouhimo ja isot sivukivikasat, tie perille. Louhimolla ja kalliopaljastumissa sekarakoilu, vaakarakoilu m välein, enimmillään noin 2m välein (louhimolla). Paikoitellen (n %) kivi on kiillegneissimäistä. Testin mukaan kelpaa raidesepeliksi, Sallan rata on parin kilometrin päässä. Sotamuistomerkki 2,3 km pohjoiseen, vedenpumppaamo 1,8 km länteen. Hyväkuntoinen metsäautotie ja vanha soramonttu vieressä, KT 82 (Joutsijärvi - Salla) noin 2 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: III (keskiluja). Kelpaa raidesepeliksi: LA RB 20, M DE RB7, SI 20 Koelevyt: 15x30 cm kiillotettu ja 15x30 cm lohkottu. Ohuthie: 1 kpl Mineraalikoostumus: (Graniitista) Plagioklaasi 37.2 %, kvartsi 29.6 %, kalimaasälpä 27.0 %, muskoviitti 2.2 %, biotiitti 2.2 %, kloriitti 0.8 %, opaakki 0.4 %, epidootti 0.2 %, apatiitti 0.2 %, zirkoni 0.2 %, Karbonaatti < 0.2 %

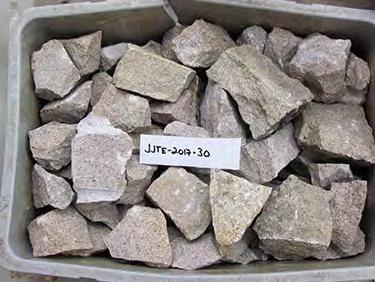

95 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti Liite 33.2

96 Liite 33.3

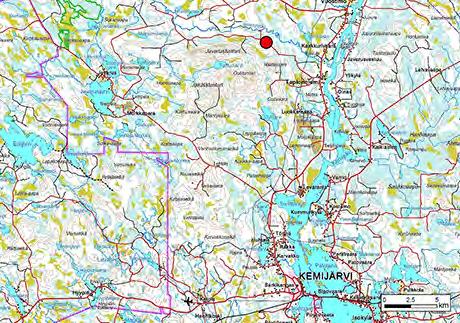

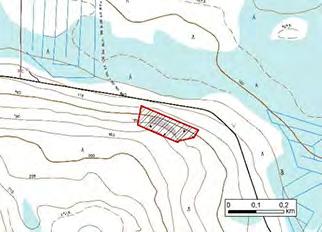

97 Liite 34.1 VITTAVAARA, Kemijärvi Pohjakartat: Maanmitauslaitos ja HALTIK Paikka: Vittavaara Kivilaji: Mafinen vulkaniitti Kunta: Kemijärvi Väri: Mustanharmaa Kylä: Tapionniemi Raekoko: Keskirakeinen Koordinaatit (Euref-fin): X= , Y= Asu/rakenne: Homogeeninen, ei suuntausta Korkeus: Z alin 180 m, Z ylin 190 m Maanomistus: Yksityinen/Lapin yhteismetsä Mitat/pinta-ala: 200 m x 50 m/n. 1 ha Lähin asutus: Noin 6 km Havaintotunnus: JJTE KUVAUS Tummanharmaa, homogeeninen ja suuntautumaton, syväkivimäinen mafinen vulkaniitti Vittavaaran koillisrinteessä. Kalliot paikoin porrasmaisia, ympärillä harvaa lohkareikkoa. Kallioalue sijaitsee kahdella eri palstalla, suurin osa kalliosta on Lapin yhteismetsän omistamalla palstalla. Hyväkuntoinen, joskaan ei ehkä kovin kantava metsäautotie noin 50 m, VT 5 (Kemijärvi - Pelkosenniemi) noin 7 km. TUTKIMUSTIEDOT Lujuustestit: Perus- ja raidesepelitesti: III (keskiluja). Soveltuu raidesepeliksi: LA RB 12, M DE RB11, SI 20 Koelevyt: - Ohuthie: 1 kpl Mineraalikoostumus: Amfiboli 65.4 %, plagioklaasi 22.0 %, skapoliitti 11.0 %, titanitti 0.8 %, muskoviitti 0.4 %, apatiitti 0.2 %, opaakki 0.2 %, epidootti < 0.2 %, karbonaatti < 0.2 %

98 Liite 34.2 PANK-HYVÄKSYTTY TESTILABORATORIO Yhteenveto testaustuloksista Näytteen tiedot: Näytteen ottopaikan nimi ja sijainti: Näytteenottaja ja näytteenottopvm: JJTE JJTE Tilaaja Tulokset Tulos: Luokka: Kiintotiheys (Mg/m 3 ): Veden absorptio: 0.34 Wa 24 Kuulamylly: 11.9 A N 14 Los-Angeles -luku 19 LA 20 Litteysluku: 19 FI 20 Raidesepeli testaustulokset: Tulos: Luokka: Muotoarvo: 17 SI 20 Raidesepeli Los-Angeles -luku: 10 LA RB 12 Raidesepeli MicroDeval -luku: 7.8 M DE RB 11 ILLKKA - Itä-Lapin luonnonkivi- ja kiviainesprojekti
