Dräger X-zone 5500 Mobiili kaasunvalvontajärjestelmä

Transkriptio

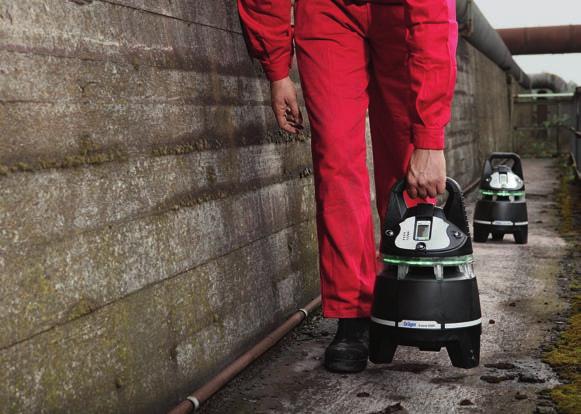

1 Mobiili kaasunvalvontajärjestelmä joustavaan aluevalvontaan Nykyaikaiseen aluevalvontaan. Tämä hälytysmajakka mittaa yhdessä Dräger X-am 5000, 5100 tai kaasumittarin kanssa jopa kuutta kaasua ja laajentaa kannettavien kaasumittarien teknologian ainutlaatuiseen, erilaiset käyttösovellukset kattavaan aluevalvontaan. D INNOVATIIVINEN ALUEVALVONTA Dräger X-zone 5500 mahdollistaa kannettavien X-am 5000, 5100 ja kaasumittarien hyödyntämisen innovatiivisessa, moniin käyttökohteisiin soveltuvassa aluevalvonnassa. Patentoitu yhdistelmä lisää turvallisuutta mukana pidettävien henkilökohtaisten mittarien lisäksi hälytysmajakat valvovat alueita, joilla on syytä varautua kaasuvuotoihin. SELKEÄ VAROITUS Kauas näkyvä vihreä LED -valorengas osoittaa, että ilmassa ei ole myrkyllisiä tai palavia kaasuja. Kun mittari tunnistaa kaasuvaaran, vihreä LED muuttuu punaiseksi ja antaa näin selkeän visuaalisen varoituksen kaasun läsnäolosta. Lisäksi laite antaa kovaäänisen evakuointihälytyksen. Kaasun sisääntulo on sijoitettu Dräger X-zone laitteeseen siten, että kaasu pääsee diffundoitumaan Dräger X-am 5000, 5100 tai mittariin joka puolelta. LANGATTOMAT HÄLYTYSKETJUT Jopa 25 Dräger X-zone laitetta kytkeytyy automaattisesti yhteen langattomaksi hälytysketjuksi, mikä mahdollistaa laajojen alueiden nopean varmistamisen. Kaasuhälytyksen yhteydessä Dräger X-zone 5500 välittää hälytyssignaalin hälytysketjun jokaiselle laitteelle. Kaasuvuodon havainneen laitteen punaisena vilkkuvasta päähälytyksestä poiketen ketjun muiden laitteiden hälytykset vilkkuvat vihreänä/punaisena, jolloin sekä itse hälytys että hälytyksen laukaissut aluevalvontalaite voidaan tunnistaa helposti. Asetuksista riippuen näytössä näkyy myös suurin valvottavalta alueelta mitattu kaasupitoisuus sekä X-zone -laitteen yksilöllinen tunniste. Näin vaarallinen alue on rajattavissa yksiselitteisesti. TOIMII YHTÄJAKSOISESTI JOPA 120 TUNTIA Dräger X-zone 5500:n 24 Ah -akku riittää jopa 120 tunnin yhtäjaksoiseen käyttöön kokonaiseksi työviikoksi. D D edestä takaa

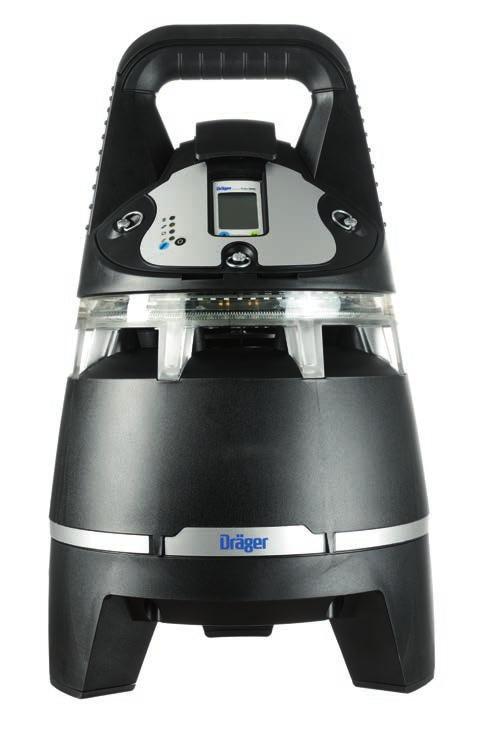

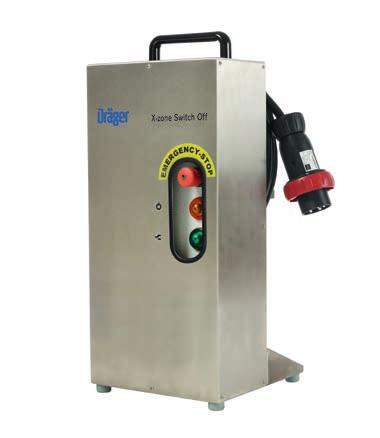

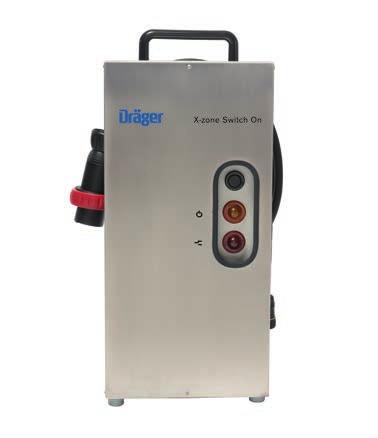

2 02 DRÄGER X-ZONE 5500 DRÄGER X-ZONE 5500 Kaasun sisääntulo 360 Dräger X-am 5000 / X-am 5600 / X-am 5100 Kantokahva LED-merkkivalot LED-valorengas 360 Hälytysvahvistin hälyttimin 360 Akku (24 Ah) D MUITA ETUJA kaasun sisääntulo 360 Ex-hyväksyntä vyöhykkeelle 0 (Switch On tai Switch Off -lisälaitteen kera vyöhykkeelle 1) kertaluonteinen käyttöpaikalla suoritettu testi riittää; päivittäisiä toimintatestejä ja kalibrointeja ei tarvita yksilölliset asetukset (esim. hälytystiheys) mahdollisia Dräger CC-Vision -PC-ohjelmistolla induktiivinen latausalusta helppoa ja kätevää kosketuksetonta lataamista varten VALINNAISET DRÄGERIN KYTKENTÄASEMAT X-ZONE SWITCH ON JA SWITCH OFF Switch On ja Switch Off -lisälaitteilla parannat työskentelyturvallisuutta Ex 0 -vyöhykkeellä edullisesti, nopeasti ja helposti. Hälytyksen sattuessa Switch Off -laite katkaisee virransyötön silmänräpäyksessä vaikkapa hitsauslaitteeseen. Switch On -yksikkö puolestaan reagoi vaaraan esimerkiksi kytkemällä välittömästi päälle tuulettimen tai valvottavalla alueella liikkumisesta varoittavan liikennevalon. Kytkentäasema on helppo liittää Dräger X-zone 5500:een jännitteettömän hälytyskontaktin välityksellä. MODBUS-DATALIITÄNTÄ liitäntä valvontakeskuksen järjestelmään liitäntä ulkoisiin näyttöihin, kuten Dräger RVP 5000:een D D Dräger X-zone Switch Off Dräger X-zone Switch On

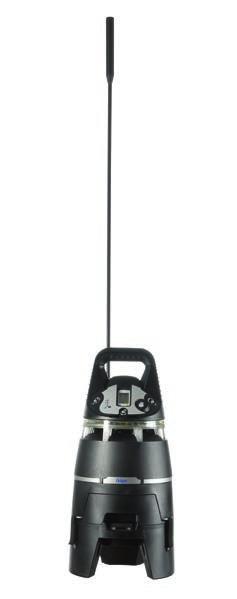

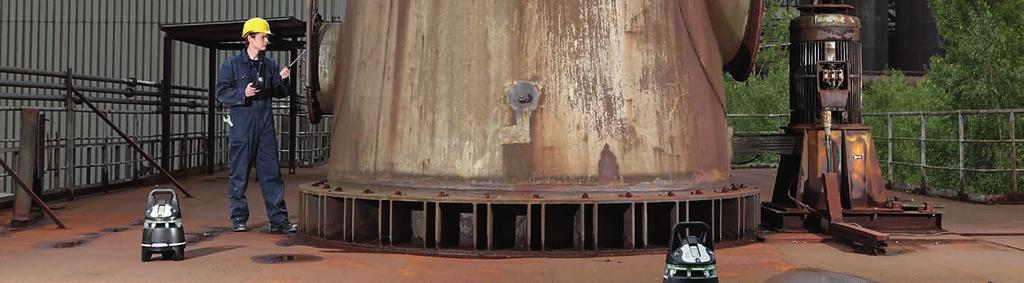

3 AINA TILANTEEN TASALLA Drägerin uusi X-zone Com GSM -moduulilla varustettu X-zone 5500 lähettää mittaustiedot ja varoitukset tarkasteltaviksesi sähköpostiin, matka puhelimeen ja pilvipalveluun. ENTISTÄ TURVALLISEMPAA ALUEVALVONTAA Kaasuvuodon sattuessa on ensisijaisen tärkeää tietää missä, milloin ja kuinka paljon kaasua vuotaa. Hätätilanteessa jokainen sekunti on tärkeä. Siksi olemme kehittäneet käyttöösi Dräger X-zone hälytysmajakan ja X-zone Com -moduulin entistä tehokkaampaan ja turvallisempaan aluevalvontaan. Näillä laitteilla saat mittaustiedot ja hälytykset tarkasteltaviksesi turvallisesti vaara-alueen ulkopuolelle. UUSI X-ZONE COM GSM -MODUULI GMS-moduuli mahdollistaa Dräger X-zone tietojen tarkastelun langattomasti matkapuhelinverkon välityksellä. Tilannetietokyselyt tai hälytysilmoitukset tekstiviestitse, mittaustietojen ajastettu lähetys sähköpostiin ja tallennus FTP -palvelimelle tai pilvipalveluun X-zone Com lähettää kaikki tiedot juuri sinne, missä niitä tarvitset. X-zone Comin avulla jopa 15 Dräger X-zone -laitetta kytkeytyy auto maattisesti yhteen langattomaksi hälytysketjuksi, mikä mahdollistaa laajojen alueiden tarkan ja kattavan valvonnan. Koko ketjun tietojen eteenpäin välittämiseen tarvitaan ainoastaan yksi ainoa X-zone Com -moduuli. Kaikki tärkeät tiedot, kuten valvottavan kaasun suurimmat lukemat, tavoittavat vastuu henkilöt silmänräpäyksessä. LISÄTOIMINNOT Dräger X-zone hälytysketjun tietoja voidaan tarkastella kannettavalla tietokoneella myös Bluetooth -yhteyttä hyödyntämällä. Integroitu GPS-moduuli paikantaa X-zone Comin ja siten vaaralähteen sijainnin. Dataloggeri tallentaa mittausarvoja taukoamatta ja huolehtii, että kaikki tiedot pysyvät varmasti tallessa. Trendianalyysit hoituvat puolestaan kätevästi pilvipalvelussa. Uuden aluevalvontajärjestelmän ansiosta kaikki tärkeät toimenpiteet evakuoinnista ja alueen varmistuksesta aina ongelmatilanteen ratkaisuun ja työskentelyn jatkamiseen ovat hoidettavissa entistä nopeammin, tehokkaammin ja ennen kaikkea turvallisemmin. TIEDONSIIRTO X-ZONE COMIN AVULLA Pilvi PC PC Matkapuhelin Internet SÄHKÖPOSTI D TEKSTIVIESTI Mobiiliverkkooperaattori ja X-zone Com Dräger X-zone X-zone Com

4 DRÄGER X-ZONE D TEKNISET TIEDOT Koko (L K S) mm Paino 10 kg (24 Ah -akku) Ympäristöolosuhteet Lämpötila kork. +40 C Paine hpa Suhteellinen kosteus % Kotelointiluokka IP67 Hälytykset visuaalinen 360 LED (valorengas) Auditiivinen 360 ; > 108 db 1 m etäisyydelle, 120 db 30 cm etäisyydelle Konfiguroitavat hälytyskuviot, äänen taajuus ja voimakkuus Toimintasignaali Vihreä LED-valorengas (360 ) merkkinä toimintatilasta Toiminta -aika Noin 120 h (24 Ah -akulla) Riippuen anturivarusteista / toimintasignaalin konfiguraatiosta Latausaika Noin 14 h Joustava virransyöttö: Ulkoinen V -laturi (yleismaailmallinen) tai johdoton induktiolaturi Pumppukäyttö Letkun enimmäispituus: 45 m Hälytysulostulo Jännitteetön hälytyskontakti luonnostaan vaarattomille piireille (6-napainen); < 20 V... 0,25 A (0,15 A vakiovirta); resistiivinen kuormitus Radiolähetys Maailmanlaajuisesti lisenssivapaat ISM -taajuudet Digitaalinen radio, tukeva ja häiriötön lähetys 100 m saakka Radiotaajuushyväksynnät 868 MHz (EU, Norja, Sveitsi) Hyväksynnät ATEX I M1 Ex ia I Ma II 1G Ex ia IIC T3 Ga II 2G Ex ia d IIC T4 Gb IECEx Ex ia IIC T3 Ga Ex ia d IIC T4 Gb Ex ia I Ma CSA/US Class I, zone 0, AEx ia IIC T3 Ga (hyväksyntä vireillä) Class I, zone 1, AEx ia d IIC T4 Gb X-zone Com Koko (L K S) mm (X-zonen kanssa mm) Paino 7 kg Suojausluokka IP67 (suljetuin liitännöin) ATEX-merkintä ATEX II 2G Ex ib [ia IIC Ga] IIB T4 Gb Lämpötila -alue akkukäyttö: -10 C C latauksessa / verkkovirtaan yhdistettynä: 0 C C Akku 13,5 Ah NiMh, 12 V DC Tietojen tallennus 8 MB, tietuetta Tiedonsiirto Bluetooth class 1 GSM / GPRS Telit -modeemi kaksitaajuusantenni 900 / MHz Liitännät RS485 -liitäntä X-zoneen RS232 -liitäntä tietokoneeseen Liitäntä Dräger Switch On / Switch Off -lisälaitteisiin GPS-vastaanotin

5 05 DRÄGER X-ZONE 5500 TILAUSTIEDOT Tilausnro, 868 MHz, 24 Ah -akku, diffuusiokansi , kiinteä pumppu, 868 MHz, 24 Ah -akku, diffuusio- ja pumppukansi Kaasunsyöttöadapteri Hälytysvaimennin Jalusta, 25 cm korkea Setti: kansi Dräger X-am 5100:lle; pumpulla varustetulle X-zonelle Latauslaitteet Induktiivinen laturi Pistokelaturi D Jalusta Kevyiden kaasujen mittaukseen Tarvikkeet pumppukäyttöön Uimurisondi, 5 m fluorikumiletku (FKM) Letkusarja (sis. vesilukon, pöly- ja vesisuodattimen) Letku, sähköä johtava Fluorikumiletku (FKM), liuotinaineita kestävä PVC-letku Kommunikaatiotarvikkeet Dräger CC-Vision USB DIRA ja USB -kaapeli D Uimurisondi ja 5 m FKM-letku Valinnaiset laitteet Dräger X-zone Switch Off Dräger X-zone Switch On X-zone Com GSM -moduuli X-zone Com Pilvipalvelun lisenssi 1 vuosi Pilvipalvelun lisenssi 3 vuotta Ulkoinen näyttö Dräger RVP 5000 SC Dräger RVP 5000 ja dataloggeri SC Dräger RVP 5000, verkkopalvelin ja dataloggeri SC D X-zone Com D X-zone Com on ORI GmbH & Co.KG. -yhtiön rekisteröity tavaramerkki. RVP 5000
