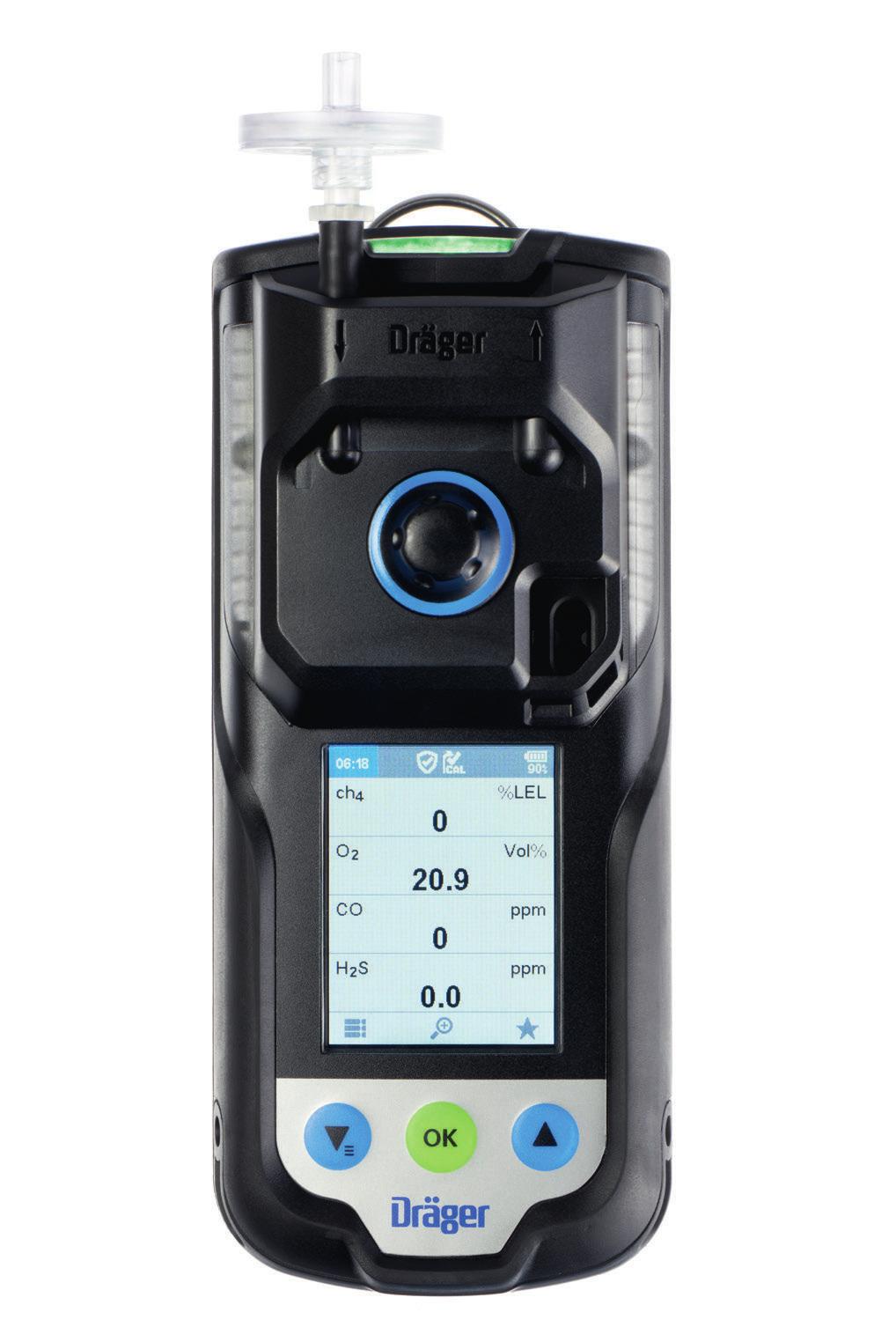

1 Dräger X-am 3500 Monikaasumittari Dräger X-am 3500 on suunniteltu erityisesti säiliömittaukseen. 1 4 kaasun ilmaisin mittaa luotettavasti syttyviä kaasuja ja höyryjä sekä O2-, CO-, H2S-, NO2 -ja SO2-pitoisuuksia. Innovatiivinen merkinantojärjestelmä ja laaja varustevalikoima takaavat optimaalisen turvallisuuden ja helppokäyttöisyyden. Hehkuva vihreä D-valo (valinnainen) ilmaisee: testattu ja käyttövalmis Helppo vaihto pumppu- ja diffuusiokäytön väliltä. Helppolukuinen värinäyttö, jossa zoomaustoiminto DrägerSensors-anturipaikat jopa neljän kaasun mittaamiseen D Induktiivinen lataus

2 02 Dräger X-am 3500 Edut Erityisesti suunniteltu käytettäväksi pumpun kanssa, optimoitu säiliömittaukseen Dräger X-am 3500 on varustettu erittäin tehokkaalla pumpulla. Siihen voidaan yhdistää jopa 45 metrin pituinen letku. Pumppuadapteri helpottaa diffuusiokäytöstä pumppukäyttöön siirtymisessä ja toisinpäin. Pumppu on siis käytössä vain, kun sitä tarvitaan. Tämä säästää energiaa, vähentää kulumista ja pidentää näin pumpun käyttöikää. Kätevän ja kestävän Dräger X-am mittarin käyttö on intuitiivista; sitä voi operoida yhdellä kädellä kolmen toimintonäppäimen ansiosta. Tiedot näkyvät selkeästi helppolukuisella värinäytöllä. Kompaktin ja kestävän rakenteensa ansiosta laite kestää vaikeammissakin olosuhtssa. Selkeä merkinantojärjestelmä Dräger X-am mittarin hälytysjärjestelmä perustuu selksiin värikoodhin standardien EN , EN ja EN mukaisesti: punainen valo = kaasuhälytys keltainen valo = laitetta koskeva hälytys, esim. akku vähissä vihreä valo = laite on käyttövalmis D-valon vihreä hehku kertoo jo kaukaa, onko laite asianmukaisesti testattu ja käyttövalmis. Hälytystapauksessa X-am 3500 hälyttää värikkäillä hälytys-ledllä, kuuluvalla äänimerkillä (100 db(a) 30 cm:n etäisyydellä) ja selkeästi tuntuvalla värinällä. Lisäksi näytöllä voidaan ottaa käyttöön neljä esiasetettua vaarasymbolia, jotka ilmoittavat esimerkiksi räjähtävien tai myrkyllisten kaasujen aiheuttamasta vaarasta. Näin käyttäjä voi helposti tunnistaa vaaratyypin yksinomaan näkemänsä symbolin perusteella. Taloudellinen laitekannan hallinta Toimintatesti ja kalibrointi suoritetaan yksinkertaisesti ja nopeasti Dräger X-dock -kalibrointiaseman avulla. Sen vähäisen testikaasumenekin ansiosta käyttökustannukset pysyvät alhaisina. Raportointitoiminto ja useat muut hyödylliset ominaisuudet tekevät X-dock Manager PC -ohjelmistosta älykkään lisän kaikkiin laitekannan hallintatoimiin: Yksittäisten laittden tunnistamiseksi voidaan käyttää joko tavanomaisia viivakoodeja tai integroitua RFID-transponderia. Induktiivinen lataus suojaa kulumiselta X-am mittarissa on induktiivinen lataus. Se tekee laitteen käytöstä helpompaa ja pidentää laitteen käyttöikää. Latausaseman hapetus- ja kontaktiongelmat ovat historiaa. Voit ladata (räjähdysvaarallisten aluden ulkopuolella) ja mitata samalla kertaa, esim. kun käytät laitetta ajoneuvojen tai konden sisällä. Latausasemat voidaan yhdistää toisiinsa, jolloin ne vievät hyvin vähän tilaa; Lisäksi ne sopivat yhteen Dräger X-am -sarjan latausasemien kanssa.

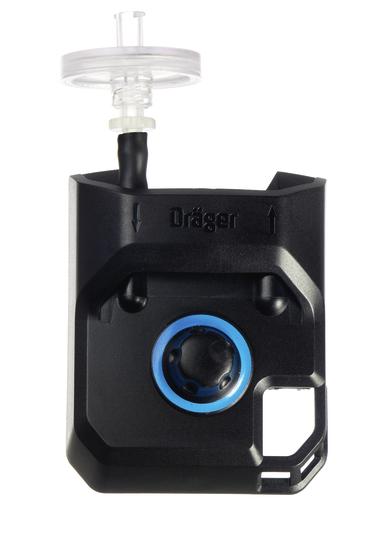

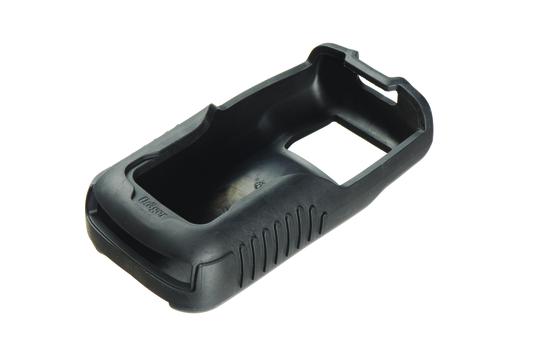

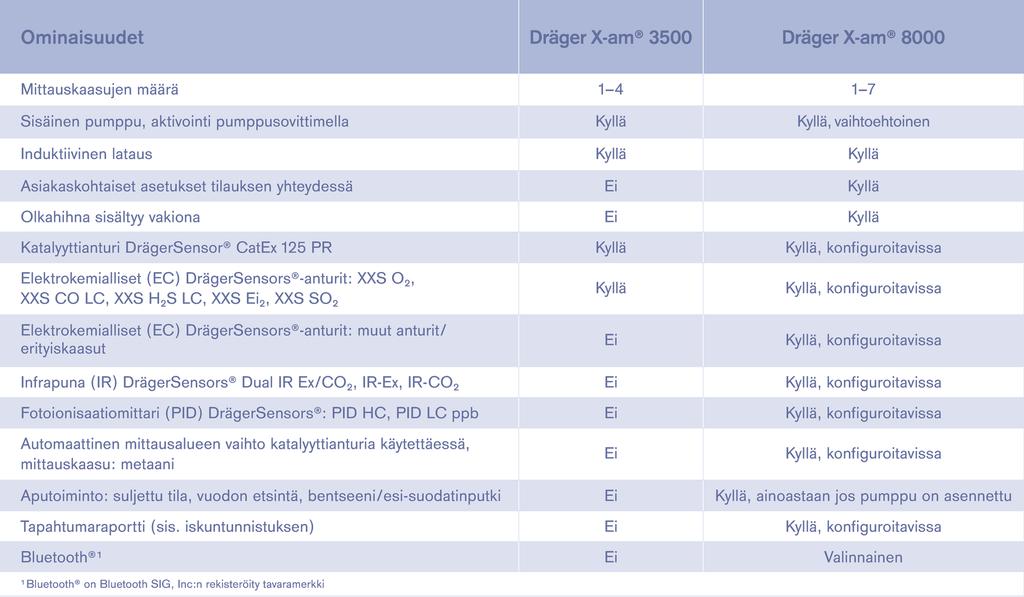

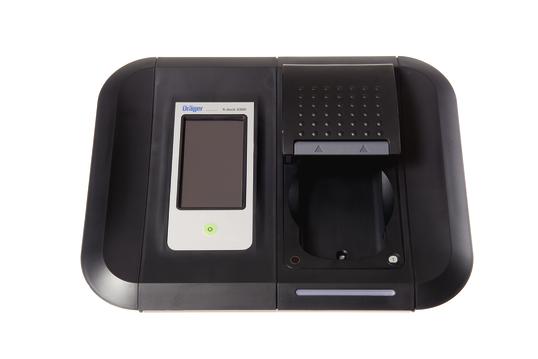

3 Dräger X-am D D D Toimintatapa Pumppuadapteri kolhusuoja Dräger X-dock -asema Dräger X-am ja Dräger X-am mittarien vertailu Features Dräger X-am 3500 Dräger X-am 8000 Mittauskaasujen määrä Sisäinen pumppu, aktivointi pumppusovittimella, vaihtoehtoinen Induktiivinen lataus Asiakaskohtaiset asetukset tilauksen yhteydessä Olkahihna sisältyy vakiona Katalyyttianturi DrägerSensor CatEx 125 PR Elektrokemialliset (EC) DrägerSensors-anturit: XXS O₂, XXS CO LC, XXS H₂S LC, XXS ₂, XXS SO₂ Elektrokemialliset (EC) DrägerSensors-anturit: muut anturit / erityiskaasut Infrapuna- (IR) DrägerSensors-anturit Dual IR Ex/CO₂, IR-Ex, IR-CO₂ Fotoionisaatiomittari (PID) DrägerSensors: PID HC, PID LC ppb Automaattinen mittausalueen vaihto katalyyttianturia käytettäessä, mittauskaasu: metaani Aputoiminto: suljettu tila, vuodon etsintä, bentseeni/esisuodatinputki, ainoastaan, jos pumppu on asennettu Tapahtumaraportti (sis. iskuntunnistuksen) Bluetooth 1 valinnainen Bluetooth on Bluetooth SIG, Inc.:n rekisteröity tavaramerkki Dräger tarjoaa kaksi erilaista monikaasumittaria, joissa on sisäinen pumppu: Dräger X-am 8000 ja Dräger X-am Laittden eri ominaisuuksista on yhteenveto yllä olevassa taulukossa.

4 04 Dräger X-am 3500 Lisätarvikkeet Inductive charger D To charge the device inductively Pedestal D To stand the device upright for area monitoring. The pedestal can be used with or without a shoulder strap. Protective rubber boot D Prevents damage and wear in harsh environments. The protective boot can easily be replaced by the user. Olkahihna, jossa kiinnittyvä etiketti. D Laitetta on mukava kuljettaa olkahihnan ansiosta. Kiinnittyvä etiketti voi sisältää laitekohtaista tietoa, kuten anturin asetukset.

5 Dräger X-am Tuotepalvelut Huoltopalvelu D Huoltopalvelumme tarjoaa käyttöönne huoltopaketteja joko Drägerhuollossa tai asiakkaan tiloissa tapahtuvaan huoltoon. Hoito, huolto ja kunnossapito ovat turvallisuuden kannalta kesksiä asioita. Huolellinen huolto ja hoito on tärkeää myös taloudellisesta näkökulmasta. Ennaltaehkäisevät tarkistukset ja huolto sekä alkuperäiset varaosat pidentävät laittden käyttöikää. Vuokralaitepalvelu D Täytämme tilapäiset laitetarpeet tai toimitamme erityislaittta sovelluksiin, joihin liittyy erityisiä vaatimuksia. Kun haluat kattaa väliaikaisesti kasvaneet laitetarpeet, Drägerin vuokrapalvelu, joka sisältää yli laitetta, on taloudellinen vaihtoehto laitteen ostamiselle. Vuokraus on nopeaa ja helppoa. Pyynnöstä on saatavilla laaja valikoima myös muita palveluja. D Koulutus Dräger-akatemia on jakanut vankkaa, käytännöllistä tietouttaan jo yli 40 vuotta. Järjestämme vuosittain yli koulutustilaisuutta yli 600 aiheesta ja mllä on yli 110 valtuutettua kouluttajaa. Jaamme henkilökunnallesi käytännön tietoa ja varmistamme, että he osaavat soveltaa oppimaansa tehokkaasti sekä jokapäiväisessä työssään että erityisesti kriittisissä tilantssa. Laadimme mielellämme yrityksellesi räätälöidyn koulutusohjelman. Turvallisuuspalvelu paikan päällä D Vuokraamo, henkilöstöpalvelut tai kattava turvallisuuden hallinta: Paikan päällä tarjoamamme turvallisuuspalvelut antavat tukea kaikkiin turvallisuushaastta sisältäviin projekthisi ja tietenkin myös päivittäisiin toimintoihin.

6 06 Dräger X-am 3500 Tekniset tiedot Mitat (K x L x S) 179 x 77 x 42 mm Paino Noin 495 g, riippuen anturien määrästä, ilman hihnaa, ilman pumppua Noin 550 g, riippuen anturien määrästä, ilman hihnaa, pumpulla Kotelo Kestävä, kahdesta osasta koostuva kotelo Näyttö Teräväpiirtoinen värinäyttö Lämpötila -20 C +50 C Paine hpa Kosteus % (lyhytaikaisesti jopa 95 %) suht. kost. Hälytykset Visuaaliset 3 punaista LED-valoa (kaasuhälytykset), 3 keltaista LED-valoa (laitehälytykset) Akustiset Moniääninen, tyypillisesti 100 db(a) 30 cm:n etäisyydellä Värinä Kotelointiluokka IP67 Virransyöttö Litiumioniakku, uudelleen ladattava, induktiivinen lataus Käyttöajat (diffuusio) CatEx-anturilla ja kolmella EC-anturilla Tyypillisesti 24 tuntia Kolmella EC-anturilla Tyypillisesti 120 tuntia Latausajat Tyypillisesti 4 tuntia, kun laitetta on käytetty enintään 10-tuntisen työvuoron ajan Käynnistysajat Vakioanturlla tyypillisesti <60 sekuntia Tietojen tallennus 12 Mt, esim. kaasualtistusta 10 minuuttia tuntia kohden, ja mittausarvot muuttuvat joka sekunti 4 kanavalla: noin 300 tuntia Pumpun käyttö Letkun maksimipituus 45 m Hyväksynnät ATEX/IECEx I M1, II IG Ex da ia I Ma, Ex da ia IIC T4 Ga Metrologinen hyväksyntä virllä EAC (Kysythän saatavuutta Drägeriltä.) PO Ex da ia I Ma X Ex da ia IIC T4 Ga X ccsaus (Kysythän saatavuutta Drägeriltä.) Luokka I, tilaluokka 0, AEx da ia IIC T4 Ga Div 1, Gr. E, F, G T4 C22.2 nro 152, ANSI-ISA :2000 CE-merkintä MED / DNV GL (Kysythän saatavuutta Drägeriltä.) Valmistajan takuu 3 vuotta laitteelle 1 vuosi virtalähteelle Anturit: katso DrägerSensor -anturin ja kannettavien laittden ohjekirja Tilaustiedot Dräger X-am 3500 Tilausnro. sisältö: laite ja virtalähde (litiumioniakku), integroitu pumppu, pumppuadapteri, tallennusmuisti, valmistajan todistus, kalibrointitodistus. Ex = CatEx 125 PR, kalibrointikaasu = metaani. Käyttöohje sisältyy vakiona seuraavilla kielillä: DE, EN, FR, ES, PT, IT, NL, RU, ZH, JA Dräger X-am 3500 Ex, O2 1 (ilman latauslaittta) Dräger X-am 3500 Ex, O2, H2S LC1 (ilman latauslaittta) Dräger X-am 3500 Ex, O2, CO LC1 (ilman latauslaittta)

7 Dräger X-am Tilaustiedot Dräger X-am 3500 Ex, O2, CO LC, H2S LC1 (ilman latauslaittta) Dräger X-am 3500 Ex, O2, CO LC, H2S LC1-sarja (latauslaittden kanssa) Dräger X-am 3500 Ex, O2, CO LC1, NO2 (ilman latauslaittta) Dräger X-am 3500 Ex, O2, H2S LC1, SO2 (ilman latauslaittta) Käyttöohje pyynnöstä, saatavilla myös seuraavilla kielillä (ilmoitathan tilauksen yhteydessä): DA, FI, NO, SV, PL, HR, SL, SK, CS, BG, RO, HU, EL, TR, KO Tekninen ohjekirja saatavilla seuraavilla kielillä: DE, EN, FR, ES, RU Ladattavissa tuotteen verkkosivulta. Anturit Mittausalue Resoluutio Tilausnro. CatEx 125 PR % LEL 1 % LEL DrägerSensor XXS O tilavuus-% 0,1 tilavuus-% DrägerSensor XXS CO LC ppm 1 ppm DrägerSensor XXS H2S LC ppm 0,1 ppm DrägerSensor XXS NO ppm 0,1 ppm DrägerSensor XXS SO ppm 0,1 ppm Valmistajan myöntämä kolmen vuoden takuu koskee näitä anturta. Vikatapauksissa pätevät lakisäätset oikeudet säilyvät ennallaan. Virtalähdeyksikkö Virransyöttö (mukana takakotelo) (sisältyy vakiona) Latauslaitteet Induktiivinen laturi yhden laitteen lataamiseen Pistokeadapteri Pistokelaturi yhden laitteen lataamiseen Pistokelaturi viiden laitteen lataamiseen Pistokelaturi VAC; 1,33 A, jopa viiden laitteen lataamiseen (vaatii adapterin ) Pistokelaturi VAC; 1,33 A, jopa 20 laitteen lataamiseen (vaatii adapterin ) Ajoneuvon liitäntäkaapeli 12/24 V yhden laitteen lataamiseen Ajoneuvon liitäntäkaapeli 12/24 V DC jopa viiden laitteen lataamiseen (vaatii adapterin ) Kiinnitysteline ajoneuvoon (vaatii adapterin pistokkeelle ja ajoneuvon liitäntäkaapelille 12/24 V DC ) Pumpun sisääntulon pöly- ja vesisuodatin (sisältyy laitteeseen, jos pumppuvaihtoehto on valittu) Pumppuadapteri (sisältyy laitteeseen, jos pumppuvaihtoehto on valittu) Teleskooppisondi 100 Liitäntä suodattimelle sisältyy tuotteeseen nro (pöly-ja vesisuodatin) Teleskooppisondi 150, ruostumaton teräs Liitäntä suodattimelle sisältyy tuotteeseen nro (pöly- ja vesisuodatin) Pumpun käyttötarvikkeet Sondit ja letkut

8 08 Dräger X-am 3500 Tilaustiedot 5 m:n fluorikumiletku (FKM), 3,2 mm, adapterlla m:n fluorikumiletku (FKM), 3,2 mm, adapterlla m:n fluorikumiletku (FKM), 3,2 mm, adapterlla m:n fluorikumiletku (FKM), 3,2 mm, adapterlla Uimurisondi EPP, sis. 3 m:n letkun, 3,2 mm Uimurisondi EPP, sis. 10 m:n letkun, 3,2 mm Uimurisondi (läpinäkyvä), sovittimella Lisäsondit ja -letkut sekä lisälaitteet ja -tarvikkeet ovat saatavilla Drägeriltä. Ota mhin yhteyttä. Lisävarusteet kalibrointia varten Dräger X-am 3500/8000 Kalibrointi adapteri (voidaan käyttää myös X-am mittarin kanssa) (voidaan käyttää myös X-am mittarin kanssa) X-am laitteelle + lataus Dräger X-dock 5300 (Dräger X-am 8000) + Master (voidaan käyttää myös X-am mittarin kanssa) Dräger X-dock -asema Dräger X-am laitteelle Dräger X-dock -asema Dräger Nonaanitesteri Testikaasut Ota yhteyttä Drägeriin. Tarvikkeet mitattujen arvojen tallentamiseen ja konfigurointiin Dräger CC-Vision Ilmainen ohjelmisto ( software) Dräger GasVision -lisenssiavain USB Dira -lukija / IR-käyttöliittymä Pidike USB Dira -lukijalle Muut lisätarvikkeet Kolhusuoja, poistettavissa Nahkalaukku laitteelle Kuljetuslaukku (tyhjä) Näytönsuoja (kolmen kappaleen pakkaus) Olkahihna (vaatii kaaren olkahihnalle ) Kelautuva hihna (vaatii liittimen olkahihnalle) Pidike etiketille (olkahihnassa) Liimattavat tarrat yksilöllisille merkinnöille, hihnassa olevalle pidikkeelle, hopea (viiden setti) Jalusta laitteen pitämiseksi pystyssä, esim. aluevalvontaa varten Transponderilukija integroidun RFIDtransponderin lukemiseen (valinnainen) (vaatii liittimen olkahihnalle)

9 Dräger X-am Huomautukset

10 10 Dräger X-am 3500 Not all products, features, or services are for sale in all countries. Mentioned Trademarks are only registered in certain countries and not necessarily in the country in which this material is released. Go to to find the current status. CORPORATE HEADQUARTERS SALES INTERNATIONAL SVERIGE Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Germany Dräger Sverige AB Ögärdesvägen 19 A Partille Sverige Tel draeger-safety.se@draeger.com. DANMARK Dräger Danmark A/S Lyskær Herlev Tel Fax NORGE Dräger Norge AS Nils Hansens v 2, 0667 Oslo Pb Etterstad, 0604 Oslo Norge Tel safety.no@draeger.com. Locate your Regional Sales Representative at: FINLAND Dräger Suomi Oy Juurakkotie Vantaa Tel Fax HQ PP Subject to modifications 2018 Drägerwerk AG & Co. KGaA Huomautukset
